龙门式数控火焰切割机结构设计【14张图纸】【优秀】

龙门式数控火焰切割机结构设计

45页 17000字数+说明书+外文翻译+14张CAD图纸【详情如下】

龙门式数控火焰切割机结构设计说明书.doc

04 1变径联轴器.dwg

04 20丝杠螺母.dwg

04 20滑动丝杠.dwg

04 24丝杠螺母.dwg

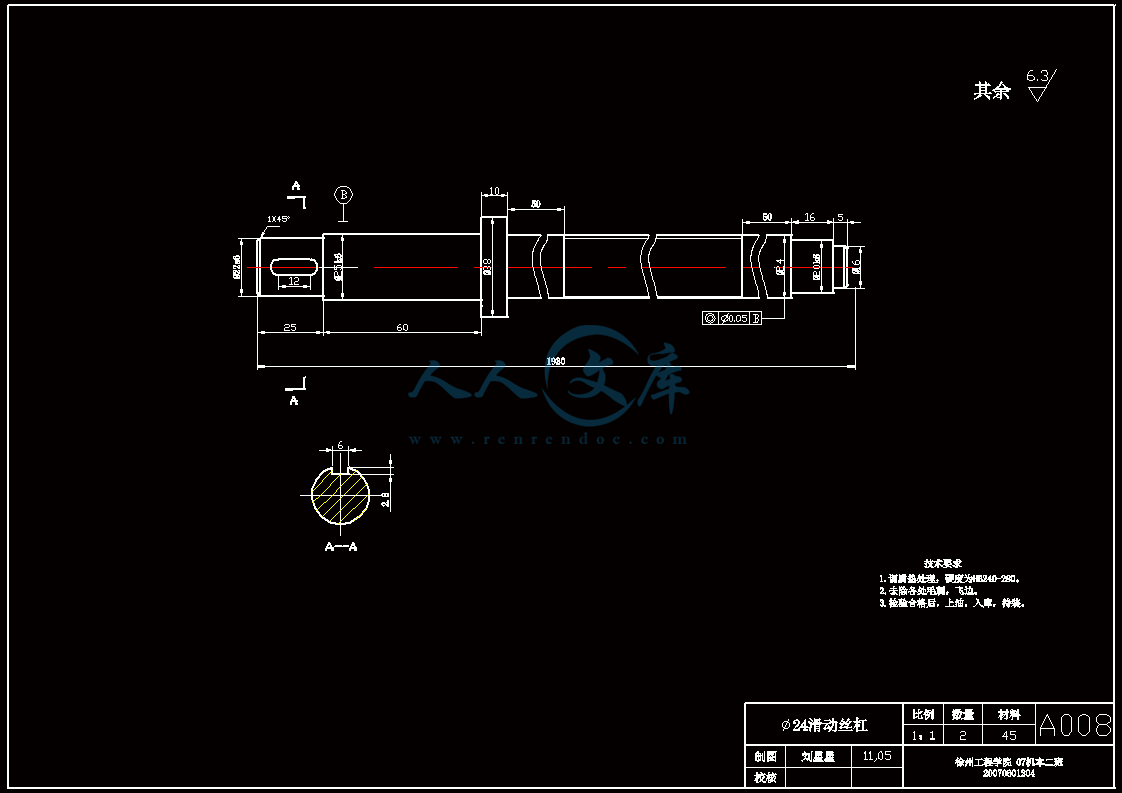

04 24滑动丝杠.dwg

04 滑台.dwg

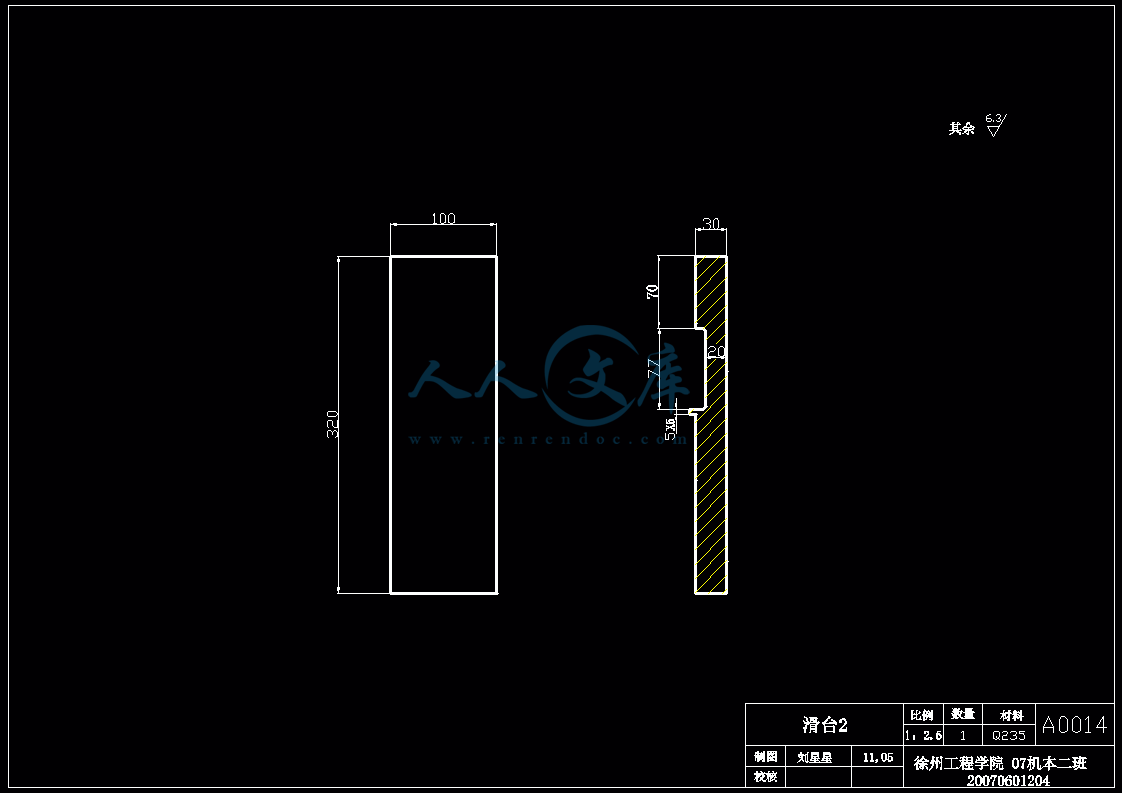

04 滑台2-A3图纸.dwg

04 电气连接图04.dwg

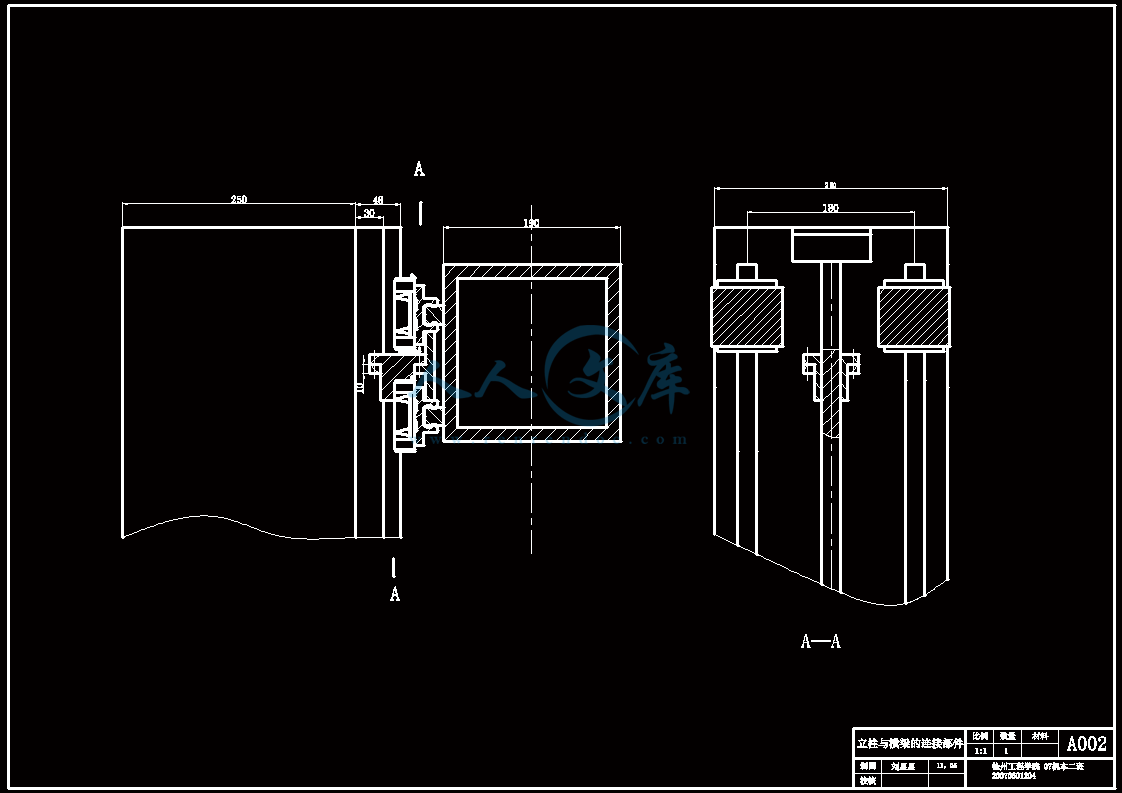

04 立柱.dwg

04 联轴器.dwg

04 过盈轴套联轴器.dwg

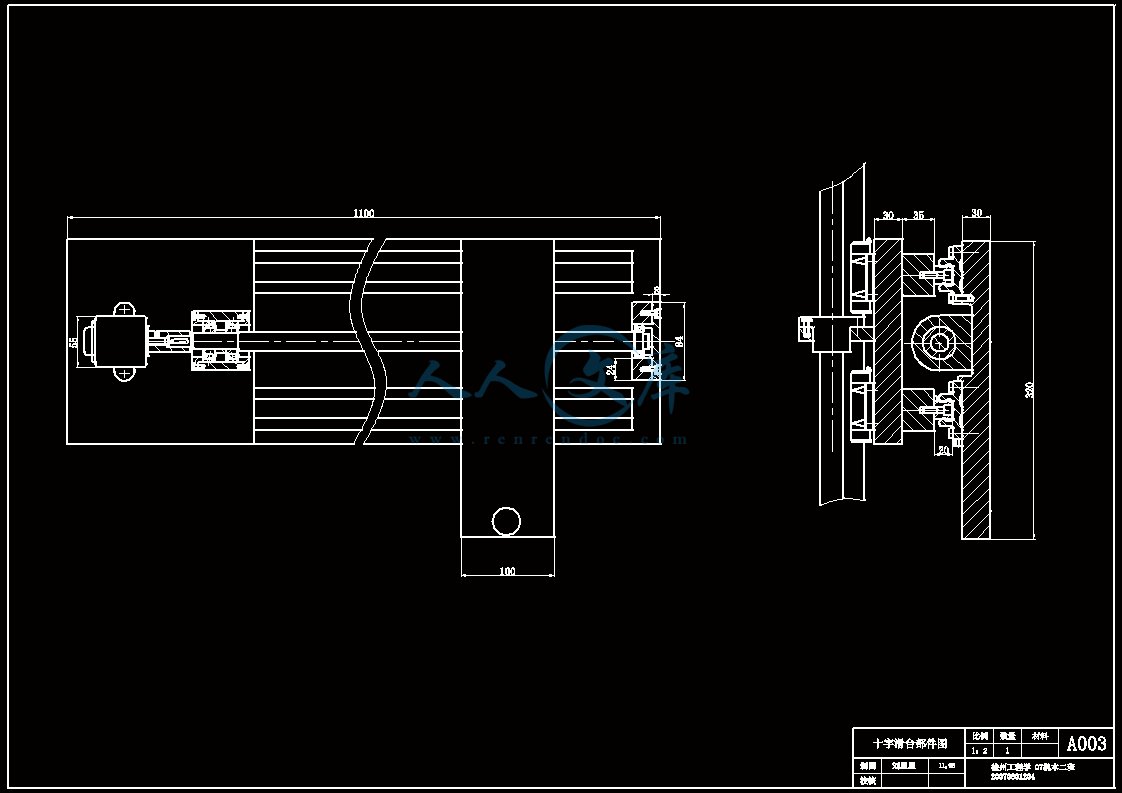

04 部件图.dwg

04 部件图2-A2图纸.dwg

04装配图.dwg

论文.doc

外文翻译--激光切割机的传动控制可变结构系统

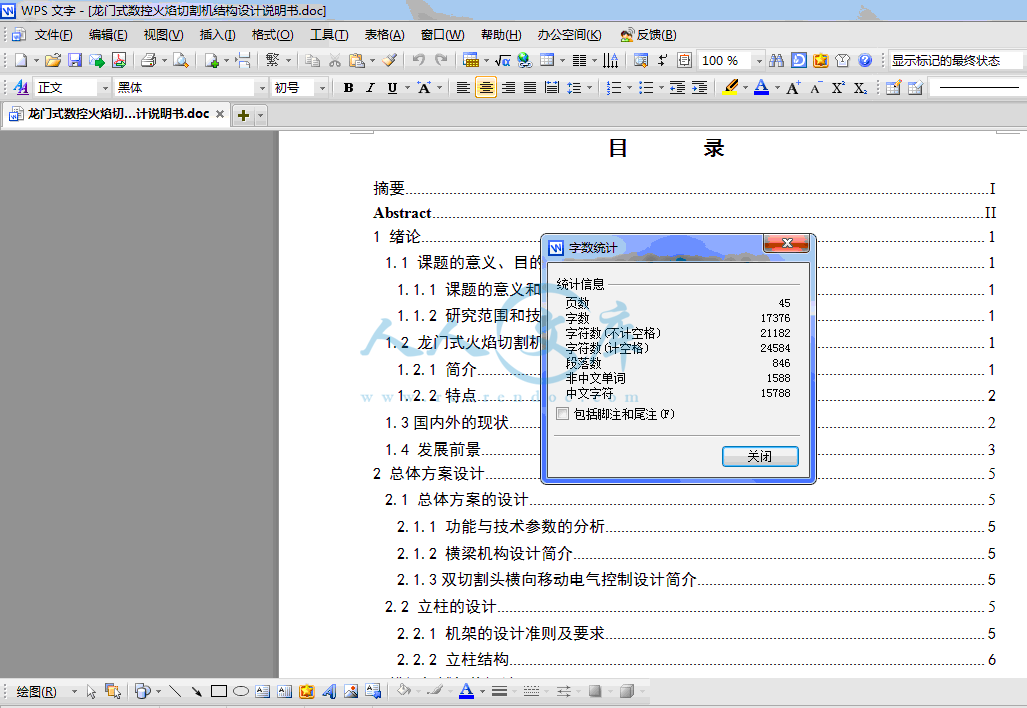

目录

摘要I

AbstractII

1 绪论1

1.1 课题的意义、目的、研究范围及要达到的技术要求1

1.1.1 课题的意义和目的1

1.1.2 研究范围和技术要求1

1.2 龙门式火焰切割机的简介和特点1

1.2.1 简介1

1.2.2 特点2

1.3国内外的现状2

1.4 发展前景3

2 总体方案设计5

2.1 总体方案的设计5

2.1.1 功能与技术参数的分析5

2.1.2 横梁机构设计简介5

2.1.3双切割头横向移动电气控制设计简介5

2.2 立柱的设计5

2.2.1 机架的设计准则及要求5

2.2.2 立柱结构6

3 横梁机械机构设计9

3.1 龙门式横梁结构设计9

3.1.1 确定龙门式火焰切割机横梁结构9

3.1.2 传动装置类型的选用9

3.1.3 传动方案的选取10

3.2 机床零部件的设计10

3.2.1 丝杠副的选取11

3.2.2导轨的选型及计算15

3.2.3联轴器的选取16

3.2.4 轴承的选取18

3.2.5立柱底座横向进给的滚动丝杠的计算19

3.2.6 步进电机的选取21

4 电气控制设计25

4.1拟定机床控制系统方案25

4.2组成元件的介绍25

4.2.1主要芯片的选取25

4.2.2 键盘接口原理25

4.3 控制电路设计26

4.3.1 使用多片EPROM的扩展电路26

4.3.2  89C51主要管脚功能27

4.3.3 静态RAM芯片的选用27

4.3.4 8155工作方式查询28

4.3.5 89C51的存储器及I/O的扩展29

4.3.6 8155状态查询30

4.3.7 8155内部定时电路30

4.3.8 89C51地址分配31

4.3.9 8155扩展I/O端口的初始化程序设计32

4.4 键盘电路设计33

4.4.1键盘功能33

4.4.2 键盘程序设计33

4.5闪光报警电路36

4.6 显示器设计36

4.6.1显示器显示方式的选取36

4.6.2显示器接口电路36

4.7光电隔离电路选用36

结论38

致谢39

参考文献40

1 绪论

1.1 课题的意义、目的、研究范围及要达到的技术要求

1.1.1 课题的意义和目的

火焰切割机是工程中金属板材切割的常用设备，可以根据要求在板材上切割出不同形状。采用数控技术的多点火焰切割机可以同时进行多种切割加工。龙门式火焰切割机是一种针对大型板材的火焰切割设备。本课题要求对龙门式火焰切割机的横梁机械机构进行设计，并设计切割头的横移控制系统。

1.1.2 研究范围和技术要求

本次设计任务是设计一台单片机（89C51主控芯片）控制火焰切割机床，主要设计对象是横梁及89C51单片机控制切割头的原理图。单片机对纵、横向进给脉冲当量0.001mm/ pluse。工作台部件主要构件为滚珠丝杠副、滑动丝杠副、滚动直线导轨副、步进电机等。设计时应兼顾两方向的安装尺寸和装配工艺。

要求切割头横向移动距离2.5米，其横向最大移动速度0.3米∕秒，且双切割头可以同时做相同或相反移动。

1.2 龙门式火焰切割机的简介和特点

1.2.1 简介

在机械加工过程中，板材切割常用的方式有手工切割、半自动切割机切割及数控切割机切割。手工切割较为灵活方便，但手工切割的质量差、尺寸误差大、材料浪费大、后续加工的工作量又大，同时劳动条件非常恶劣，生产效率很低。半自动切割机中的仿形切割机，切割工件的质量比较好，由于其使用切割模具，不适合于单件、小批量和大工件的切割。其它类型半自动切割机虽然降低了工人的劳动强度，但其功能比较简单，只适合一些较为规则形状的零件切割。数控切割相对手动和半自动切割方式来说，可以有效地提高板材切割地效率、切割质量，而且能减轻操作者的劳动强度。目前在我国的一些中小企业甚至在一些大型企业中使用手工切割和半自动切割方式还是较为普遍的。

龙门式数控火焰/等离子切割机采用双边驱动，即双切割头，运行稳定，配置好，工作效率很高，可以用于各种异形碳钢、锰钢、不锈钢等金属材料的大、中、小型钢板下料。还可根据用户的要求配置多把割炬。见下图1-1
