圆珠笔管注塑模工艺及模具设计【7张CAD图纸+毕业论文】

题目：圆珠笔管的成型模具结构设计

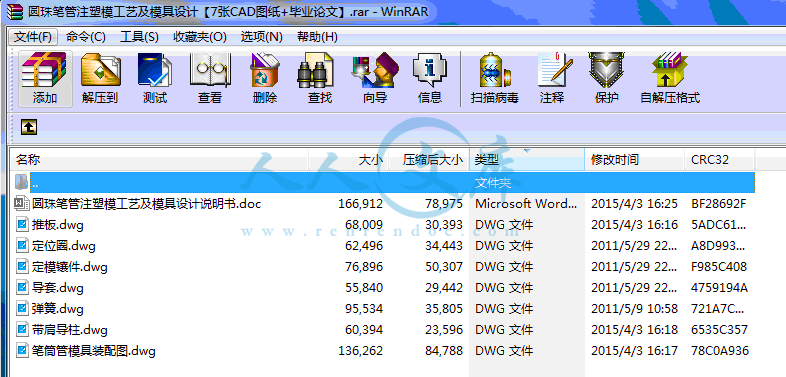

9页 2000字数+说明书+7张CAD图纸【详情如下】

圆珠笔管注塑模工艺及模具设计说明书.doc

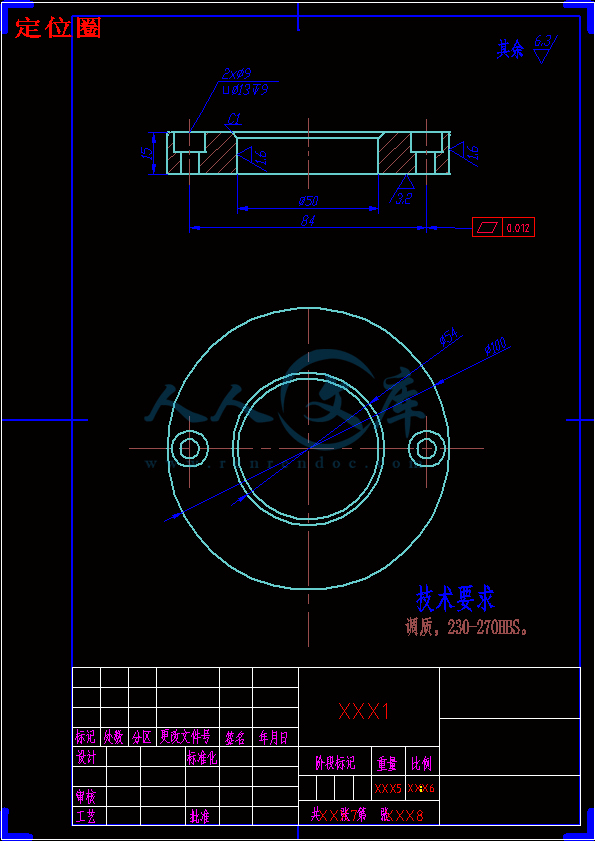

定位圈.dwg

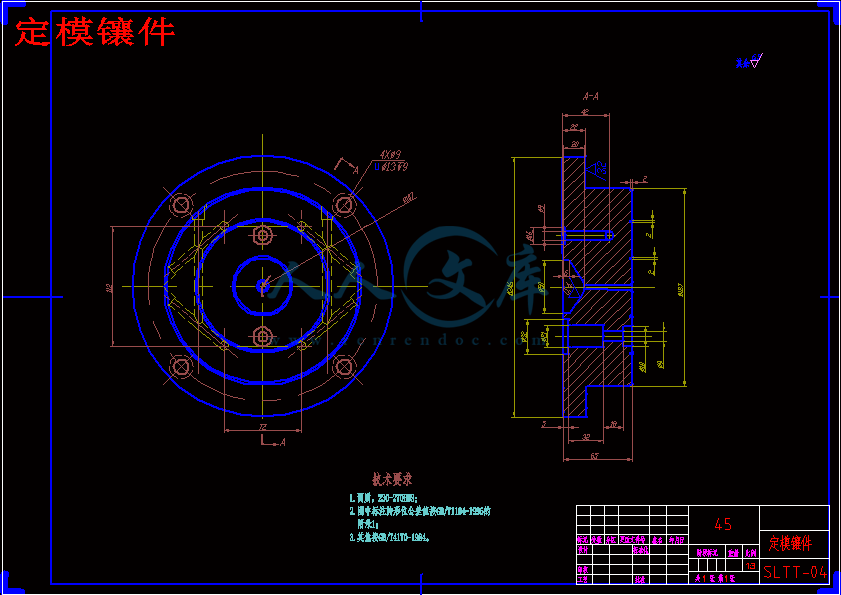

定模镶件.dwg

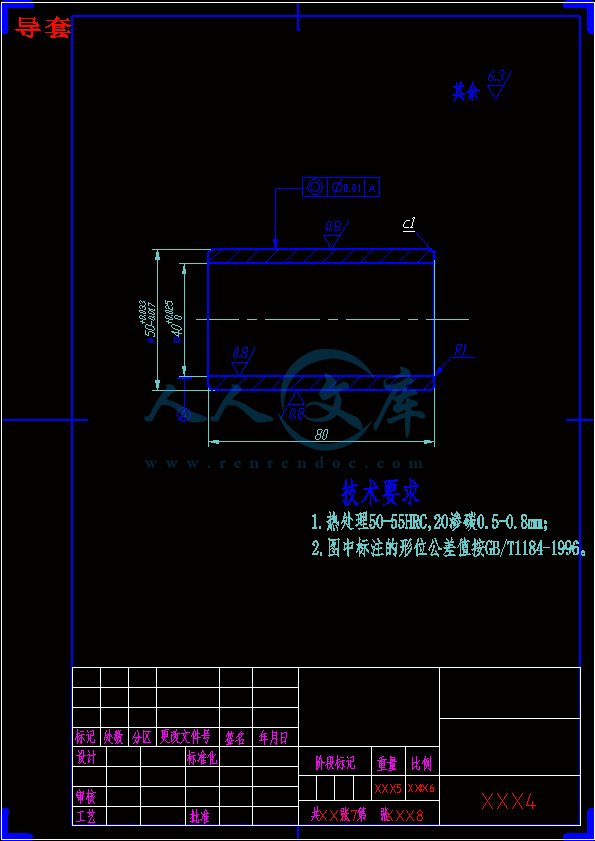

导套.dwg

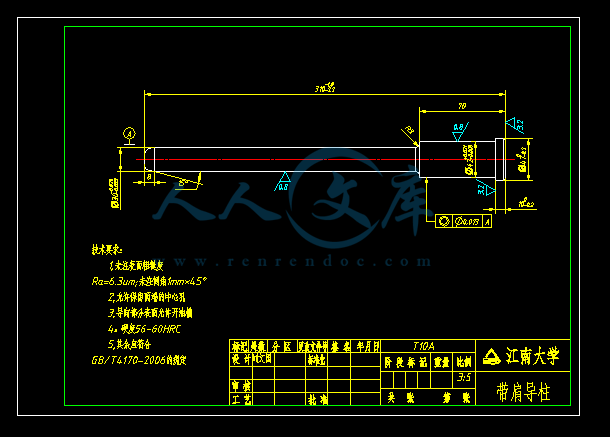

带肩导柱.dwg

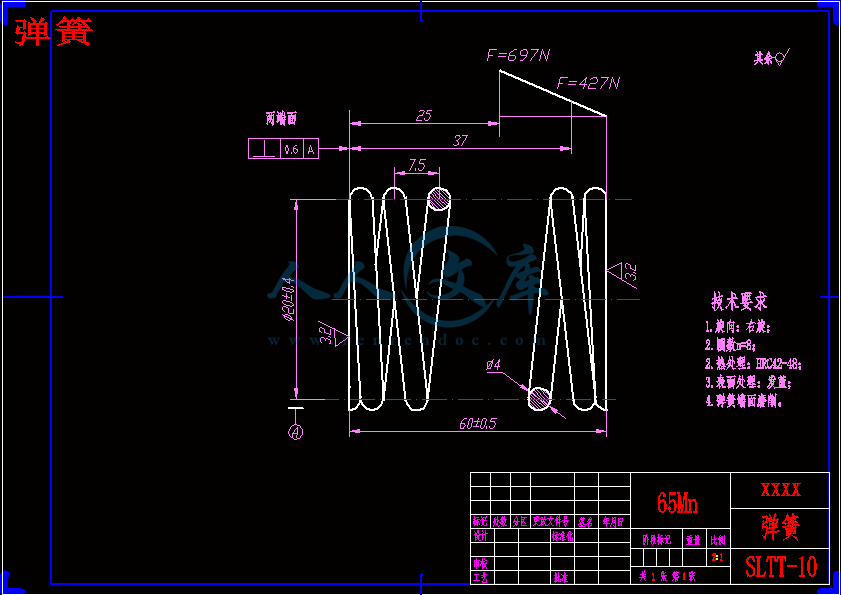

弹簧.dwg

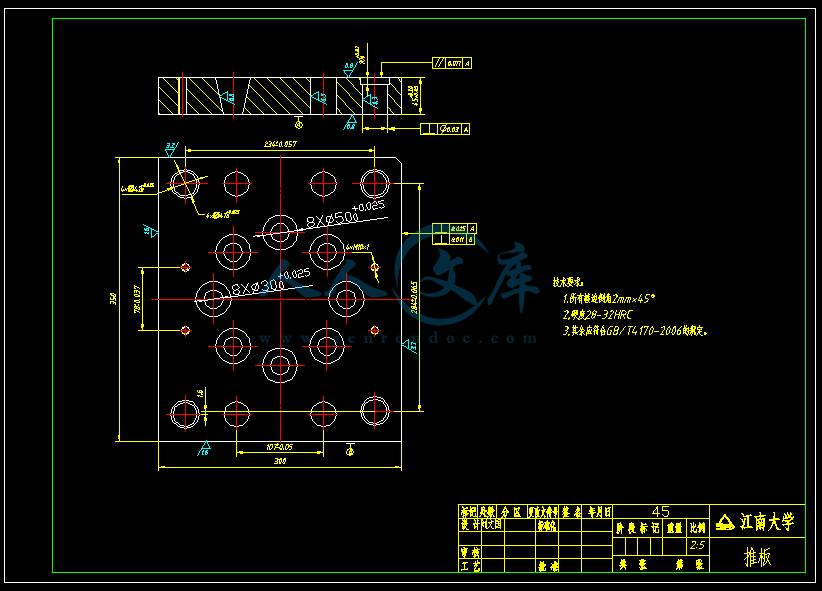

推板.dwg

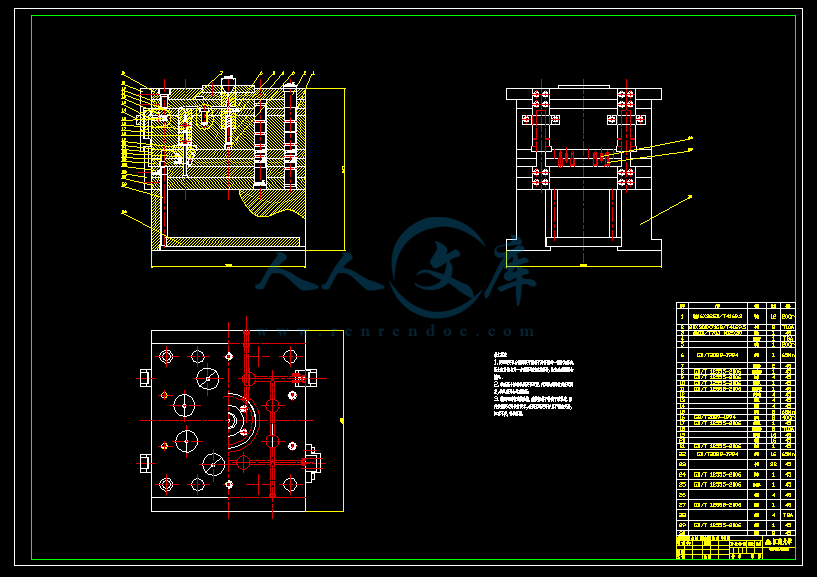

笔筒管模具装配图.dwg

任务：

完成零件的模具结构设计（要求：结构合理）

一张A0或A1的模具总装图及两张A3典型零件图（要求：图纸规范符合国家标准；如：尺寸与配合）

完成设计说明书一份（要求：按照附件格式编写并打印

大标题：四号加黑；小标题：小四加黑；正文：小四宋体）

目  录

零件成型工艺分析……………………………………………………………….5

2  设计计算………………………………………………………………………....5

2.1计算制品的体积和质量………………………………………………….......5

2.2注塑机的确定………………………………………………………………...6

2.3力与开模行程的校核…………………………………………………..…….6

2.3.1锁模力的校核………………………………………………………....6

2.3.2模具闭合高度校核.......................................6

2.3.3开模行程校核…………………………………………………………6

2.4模具凸凹模尺寸计算………………………………………………………...7

3模具结构设计…………………………………………………………….……..…8

4结束语………………………………………………………………………………9

5参考文献……………………………………………………………………………9

各章内容说明：

1 零件成型工艺分析：根据零件的结构特点分析确定成型模具的结构类型形式；

2 设计计算：成型力的计算，设备选择，力（成型力、锁模力）与开模行程的校核，凸、凹模尺寸计算；

3模具结构设计：模具总体结构及典型零部件结构设计；

4 结束语：设计体会与感悟；

四心得体会

经过这次注塑模具的设计我对模具的认识进一步地深刻强化，熟悉了一般模具的设计过程、注意事项。特别是对模具制造中的标准件有了一些认识。在设计过程中通过参考各种资料，与同学相互讨论将课程中学到的各种脱模机构，导向机构分析比较找出合适的应用于设计中，从而完成这次设计，在此对参考资料的作者以及帮助我的各位同学表示感谢！

五参考书目：

1.  黄虹主编  《塑料成型加工与模具》  北京：化学工业出版社，2002

2.  杨占尧主编 《塑料模具标准件及设计应用手册》  北京：化学工业出版社， 2008

3.  唐志玉主编   《塑料模具设计师指南》 北京：国防工业出版社，1999
