轴承座零件的机械加工工艺规程及4-Φ12孔工艺装备设计【4张CAD图纸+说明书】

轴承座零件的机械加工工艺规程及钻4-Φ12孔工艺装备设计

20页 6100字数+说明书+工艺卡片+工序卡片+4张CAD图纸【详情如下】

CAXA图纸.rar

机械加工工序卡片.doc

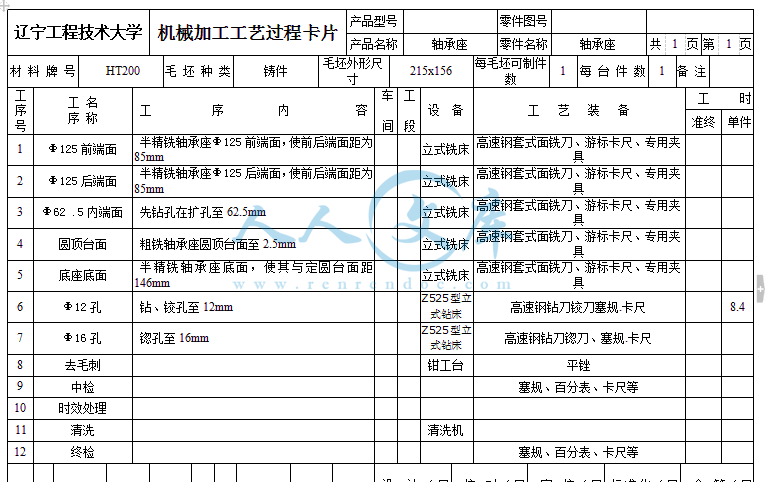

机械加工工艺卡片.doc

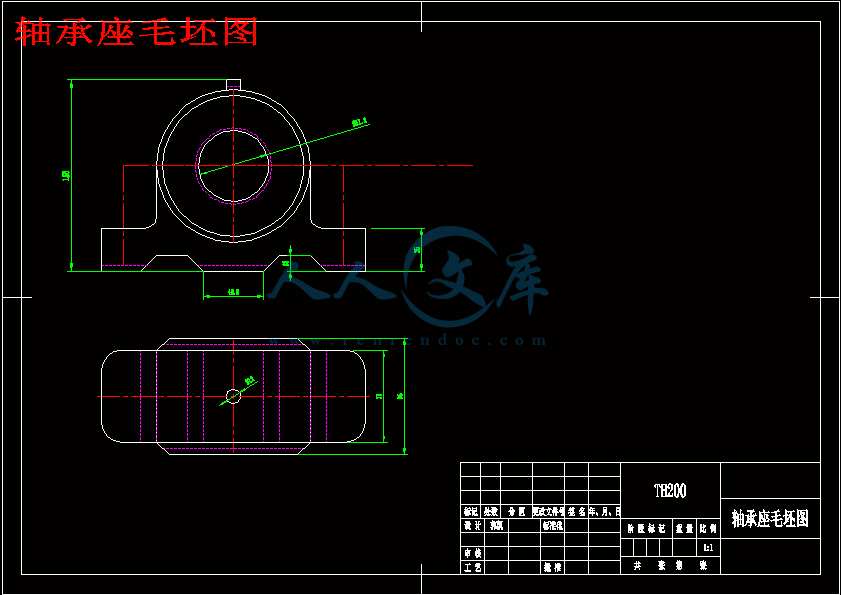

轴承座毛坯图.dwg

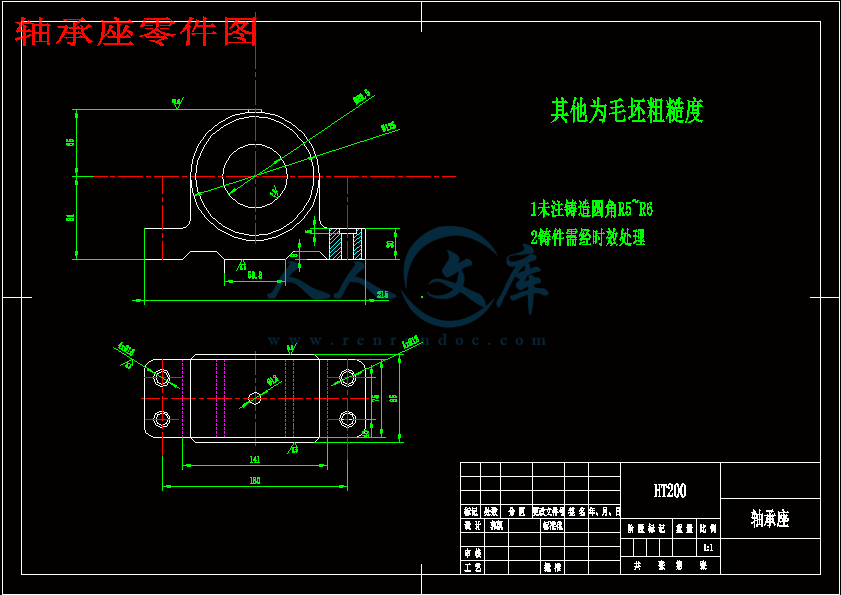

轴承座零件图.dwg

轴承座零件的机械加工工艺规程及钻4-Φ12孔工艺装备设计说明书.doc

钻4-Φ12孔夹具体.dwg

钻4-Φ12孔装配图.dwg

目录

1.零件的工艺分析1

2.机械加工工艺设计2

2.1  毛坯的制造形式2

2.2  基面2

3.制订机械加工工艺路线3

3.1表面加工方法的确定3

3.2工序顺序的安排4

3.3确定工艺路线5

4.机械加工余量、工序尺寸及公差的确定6

4.1确定切削用量及时间定额：6

5.夹具设计8

5.1夹具选择8

心得体会 ......12

参考文献13

1.零件的工艺分析

该设计是轴承零件的加工工艺和Φ4x12孔的工艺装备

要求：Φ4x12在轴承零件底座的左右2边，每边孔心距40 mm,

2边孔心距180 mm。

分析如表：

项目公差等级尺寸及偏差mm 粗糙度um

圆顶台面IT11Φ1212.5

Φ125的前端面IT111256.3

Φ125的后端面IT111256.3

底座底端面IT112156.3

Φ62.5的内端面IT11856.3

Φ16的孔IT11166.3

摘　要

轴承零件制造的工艺文件摘要：产品制造工艺过程各项内容要求一定程序进行编制，文件标准形式固定下来形成工艺文件。工艺文件分为综合工艺文件，即将一个产品要求统一编制，一个文件简单明了。查询适用于产品结构简单生产，批量场合类型工艺文件产品制造技术专业特点分类  2002:机床,入世是挑战更是机遇，专家指出要加大我国数控机床研发力度，加快普及型数控机床的发展。漫话中国机床制造业的服务竞争中国铣床和加工中心市场的现状和展望国内外车床的技术水平和发展方向，世界加工中心的生产、需求和发展动向国内外机床发展趋势世界数控系统发展趋势，切削加工技术和数控机床的发展。

将产品制造工艺过程的各项内容和要求按照一定的程序进行编制，以文件和标准的形式固定下来，就形成了工艺文件。工艺文件可以分为两种：一是综合型工艺文件，即将一个产品的所有要求统一编制在一个文件中，简单明了，便于查询，适用于产品结构简单、生产批量小的场合。二是分类型工艺文件，即根据产品制造技术的专业特点分类编制，突出专业特点，适用于各类产品。

轴承作为一种标准化机械零件部件，除了个别品种外，大多数品种的生产流程基本相似。因此，轴承零件的制造工艺文件的编制便于实现规范化、系列化。

 Abstract

Rolling parts manufacturing process document Abstract: manufacturing process requires the elements of procedure documentation standards down in the form of a document of paper documents into integrated technology products to be a requirement to prepare a document clear and simple query to the product mix Simple production quantities occasion type of paper products manufacturing technology professional characteristics of Category 2002: Machine, the WTO is a challenge more opportunities experts pointed out that China's CNC machine tools to increase research and development efforts to speed up the popularization of CNC machine tools Talking about the development of China's machine tool manufacturing services competition Milling and processing centres in China market status and prospects at home and abroad lathe technology and development of the processing center of world production, demand and the development trends of world development trend of domestic and foreign machine tool CNC machining technology development trends and the development of CNC machine tools

  Product manufacturing process of the content and requirements in accordance with certain procedures for the preparation, documentation and standards in the form of fixed, the formation of a document. Technology files can be divided into two types: First General of documents, to be a product of all the requirements of unity in the preparation of a document, clear and simple, readily accessible and applicable to the product structure is simple, the production of small quantities of occasions. Second, the type of classified documents, namely, manufacturing technology products in accordance with the classification of professional characteristics, prominent professional characteristics, applicable to all types of products.

Rolling as a standardized machine parts components, in addition to individual species, most species of similar production processes. Therefore, bearing parts of the manufacturing process for the preparation of documents to achieve standardized, and serialization.

参考文献

1、机床夹具设计（第二版） 肖继德、陈宁平主编  机械工业出版社  2000.5

2、机床夹具的现代设计方法 秦国华、张卫红主编  航空工业出版社 2006.11

3、机械制造技术基础     黄健求主编   机械工业出版社   2005.11

4、机床夹具设计   秦宝荣主编   中国建材工业出版社  1998.2

5、机械制造技术基础课程设计指南  崇凯主编  化学工业出版社  2007.2

6、机械制造与模具制造工艺学   陈国香主编   情话大学出版社  2006.5

7、机械精度设计与检测技术  李彩霞主编  上海交通大学出版社  2006.1

8、机械制造技术基础   方子良主编  上海交通大学出版社  2005.1

9、敏捷夹具设计理论及应用 武良臣、郭培红等主编 煤炭工业出版社 2003.9

10、机械制造工艺及专用夹具设计指导 孙丽媛 冶金工业出版社 2002.12

11、机械制造技术基础课程设计指导教程 邹青主编 机械工业出版社 2004.8
