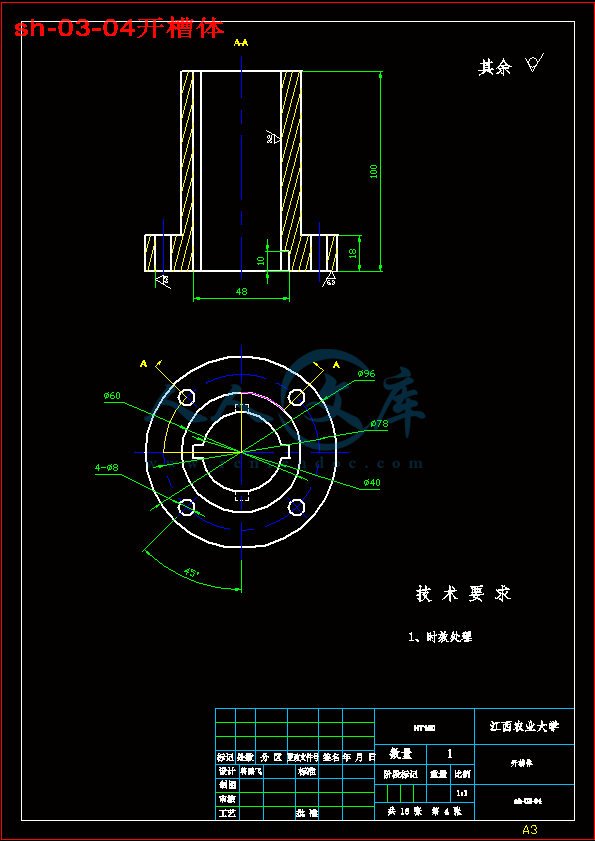

sh-03-04开槽体.dwg

sh-03-05压块.dwg

sh-03-06支架.dwg

sh-03-07防松柱销.dwg

sh-03-08导轨.dwg

sh-03-10防松斜楔.dwg

sh-03-11滑块体.dwg

sh-03-12压紧楔块.dwg

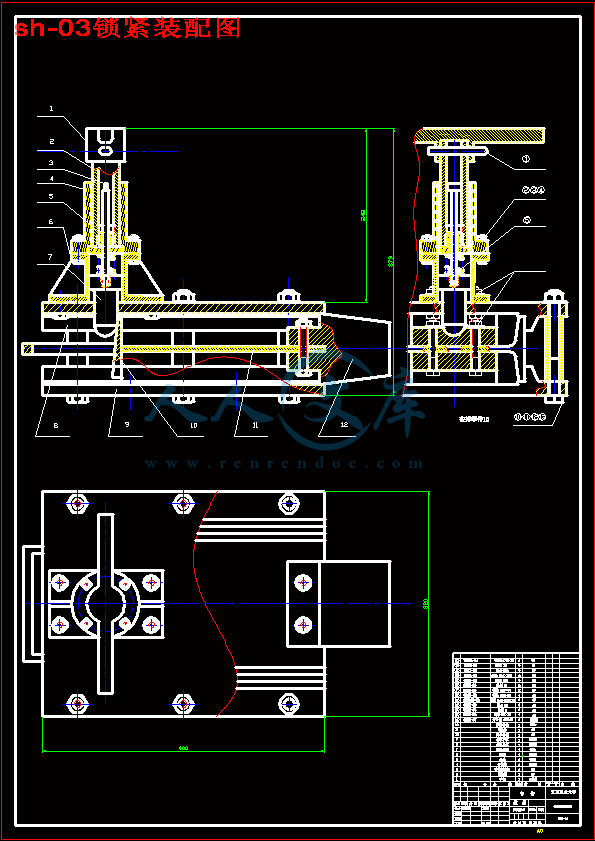

sh-03锁紧装配图.dwg

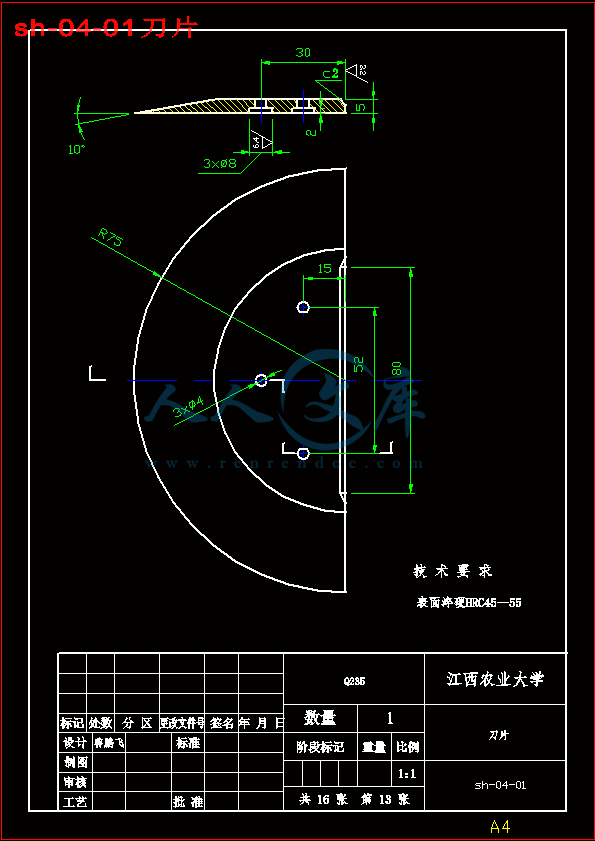

sh-04-01刀片.dwg

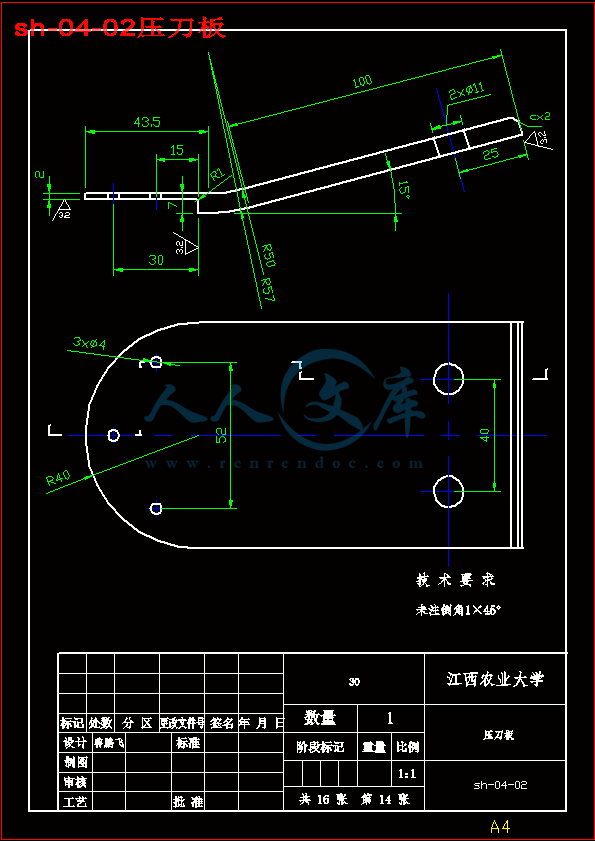

sh-04-02压刀板.dwg

sh-04-03刀杆.dwg

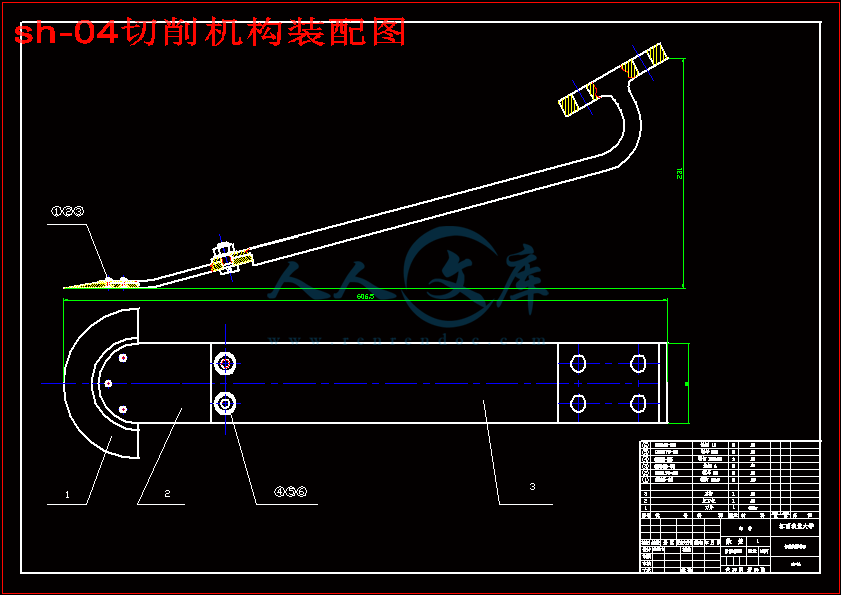

sh-04切削机构装配图.dwg

大白菜收获机锁紧和切削机构的设计答辩稿PPT.ppt

大白菜收获机锁紧和切削机构的设计论文.doc

资料袋封面.doc

(论文)任务书.doc

摘    要

随着新的农业生产模式和新技术的发展与应用，农业机器将成为农业生产的主力军。该文在分析大白菜收获机工作特点的基础上，从大白菜的采摘、转运、打包等方面进行分析。其中主要对锁紧机构和切削刀部分做了详细的说明。该大白菜收获机适用于家用收割大白菜，结构简单、制造成本低。

该大白菜收获机的锁紧部分采用斜楔锁紧，切削刀采用固定式切削刀，本文主要介绍了斜楔锁紧机构的设计过程，对它可能出现的松动做了相应的放松措施。对于切削过程中刀具可能出现的状况做了相应的分析。还对其各零件的结构和选材做了详细的分析。整个结构简单、可操作性强、安全可靠。

关键词：大白菜、收获机、斜楔锁紧、固定式切削刀

Subject:  Designing of cabbage harvest machinery

Abstract

With the new model of agricultural production and new technology development and application of agricultural machinery will become a major force in agricultural production. In this paper, the analysis of the characteristics of Chinese cabbage harvesting machine work on the basis of the picking from the Chinese cabbage, transit, packaging, etc. for analysis. The main body of the lock and cutting knife part of a detailed description. The Chinese cabbage harvesting machine for cabbage harvest home, simple structure, low manufacturing costs.

The Chinese cabbage harvesting machine parts Wedge locking locking, the use of fixed cutting knife cutting knife, the paper introduces the body Wedge Lock design process, it may be loosened so the corresponding relaxation. Tool for cutting the course of the situation that may arise to do the corresponding analysis. Also parts of its structure and material to do a detailed analysis. The entire structure is simple, feasible, safe and reliable.

Keywords:  Chinese cabbage; Harvesting machine; Wedge Lock; Fixed cutting knife

目录

摘要i

1 绪  论- 1 -

1.1 引言- 1 -

1.2大白菜收获机总体部分的介绍- 1 -

1.2.1  收获机提升运输装置简介- 2 -

1.2.2收获机输送部分简介- 3 -

1.2.3 锁紧机构简介- 4 -

2 锁紧机构的设计- 6 -

2.1  锁紧装置的设计要求- 6 -

2.3  锁紧机构的原理设计- 6 -

2.4  锁紧机构的零件设计- 7 -

2.4.1 斜楔的设计- 7 -

2.4.2 滑动块的设计- 8 -

2.4.3 导轨的设计- 9 -

2.5  防松装置的零件设计- 9 -

2.5.1 防松机构的原理说明- 10 -

2.5.2 弹簧的设计- 11 -

2.5.3 压块的设计- 11 -

2.5.4 开槽体和支架的设计- 11 -

2.5.5 防松柱销的设计- 11 -

2.5.6 螺纹空管的设计- 12 -

2.5.7  手柄的设计- 12 -

2.5.8  弹簧固定杆的设计- 12 -

3 切削机构的设计- 12 -

3.1  切削刀的分析- 13 -

3.1.1 切削刀的切削情况- 13 -

3.1.2 切削刀的选用- 13 -

3.2  切削机构零件的设计- 13 -

3.2.1 刀片的设计- 13 -

3.2.2  压刀板和刀杆的设计- 14 -

4 结论- 15 -

4.1 主要结论- 15 -

4.2 问题与展望- 15 -

参 考 文 献- 16 -

致    谢- 17 -

1 绪  论

1.1 引言

在结球叶菜（包括大白菜、结球甘蓝和结球莴笋等）的收获过程中，收获作业占整个作业量的40%。收获作业质量的好坏直接影响到蔬菜的储存、加工和销售，从而影响市场价格和经济效益。由于收获作业的复杂性，收获作业的机械化程度还很低。叶菜收获属于一类劳动密集型工作，在很多国家，由于劳动力的高龄化，人力资源越来越缺乏，劳动力不仅成本高，而且还不容易得到，而人工收获的成本在白菜的整个生产成本中所占的比例高达33%～50%。因此实现结球叶菜收获的机械化变得越来越迫切。

结球叶菜收获机机械化技术已有70余年的研究历史，最早是在1931年研制成了甘蓝收获机。后来日本研制出了自走式大白菜收获机和悬挂式大白菜收获机，我国关于结球叶菜收获机的研究较少。

我国大白菜的种植以小农户居多，分布广而分散。因此设计大白菜收获机时，须考虑以下几个问题：1）农民一般不具备太多的专业知识，因此收获机必须结构简单、操作性好、可靠性高、并且价格合理。2）由于大白菜叶球很脆嫩，在装运过程中，很难避免外力的碰撞、挤压而出现伤口。出现机械损伤不但影响商品价值，而且易腐烂变质。因此合理地设计收获机的作业过程至关重要。

本设计对斜楔锁紧机构和切削机构的工作原理做了详细的分析。从它的各零件的设计过程到总体结构的设计都有详细的说明，且对它在工作中的各种环境、安全性、做出了预判。其中防松机构就是保证锁紧机构的工作可靠性而特意做出的安全防护装置，它能很好的弥补由制造、安装带来的误差，从而很好的使锁紧机构与提升机构保持良好接触。同时对锁紧机构和切削机构的其它零部件也作出相应的分析。

1.2大白菜收获机总体部分的介绍

   收获机的工作过程为：扶茎器将大白菜扶正，切削刀将白菜切断。然后提升机构将白菜运输到输送机构上，输送机构再将大白菜运输到装箱装置，最后把装满大白菜的箱子摆放在拖拉机后带的车厢内。如图1-1所示。

   扶茎器主要将大白菜收拢扶正，由一些渐变倾斜杆组成；提升机构工作时与地面程倾角，平行的两条平带夹紧并将大白菜从地面提升到输送带上，提升机构位置的固

定依靠锁紧机构；输送带布置为水平，方便装箱机构装大白菜。由双手往下推1，1沿着2的通槽往下移动到了2的底部，此时旋转1九十度松手，将1卡死在2的底部的槽里头，弹簧将1上的力转移到4上了，这时4就会往下移动挡住斜楔机构，使之不能运动。当工作完成了以后，将1往下压一点，然后再旋转90度，松手。1在弹簧的作用力下自动往上升，再往上拔1通过5将4从斜楔机构中拔取出来。这样斜楔机构又可以移动了！

2.5.2 弹簧的设计

弹簧的选材：一般的弹簧钢有碳素弹簧钢丝、65Mn、60Si2Mn、50GrVA等。其中65Mn淬透性强，脱炭倾向小，但有过热敏感性和回火脆性，易产生淬火裂纹。一般用来制造直径为8—20mm的不重要的螺旋弹簧。60Si2Mn各项性能都比较好，但它主要用来制造大截面的、受力很大的螺旋弹簧上。因此这里我选用65弹簧钢。

2.5.3 压块的设计

（1）压块的作用：

压块主要是用来推动弹簧并且锁定弹簧位置的，它要求有一定的强度。

（2）压块的选材：

因为开槽体上的带有螺纹，且要通过焊接来防止因压柄转动而引起螺纹的松动。又因为压块上带有两个定位用的键，它要求有一定的强度。这里选择Q255——它强度较高，用于承受中等载荷的零件，如键、拉杆、转轴、螺栓及螺纹钢筋等。所以是符合压块的选材需求的。

2.5.4 开槽体和支架的设计

（1）开槽体和支架的作用：

这两个零件主要是用来限制压块运动的，使压块有固定的位置。

（2）开槽体和支架的选材：

开槽体和支架并没有很高的要求。所以可以选择铸铁，这里我选择灰铸铁它的牌号：HT150——机械制造业中的一般铸件，如底座、手轮等零件。

2.5.5 防松柱销的设计

（1）柱销的作用：

柱销主要是通过与斜楔体接触从而来限制斜楔体的移动的。

（2）柱销的选材：

柱销与斜体是点接触，它要求柱销有一定的强度和硬度。这里选择40Gr作为它的制造材料。40Gr是重要的调质件，如轴类、齿轮类、销子等。柱销的工作部分还应当
