制定倒挡变速叉轴加工工艺及铣两90度双槽的铣床夹具【3张CAD图纸+说明书】

制定倒挡变速叉轴加工工艺及铣两90度双槽的铣床夹具

24页 5700字数+说明书+工艺卡片+工序卡片+3张CAD图纸【详情如下】

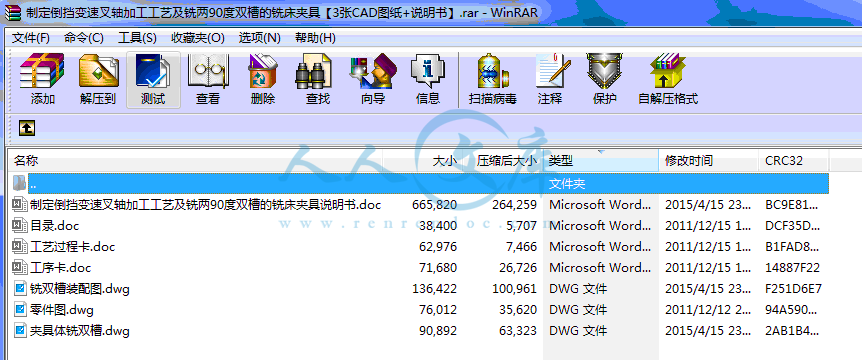

制定倒挡变速叉轴加工工艺及铣两90度双槽的铣床夹具说明书.doc

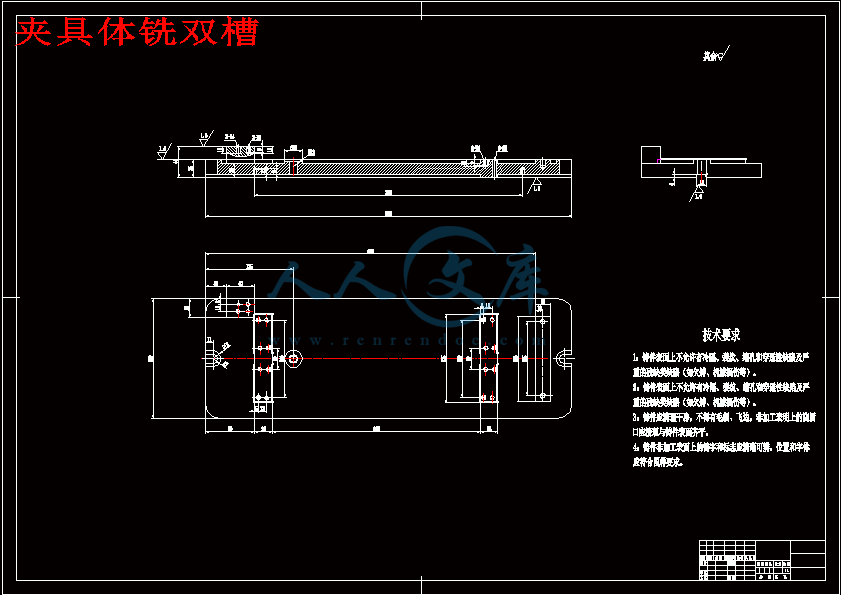

夹具体铣双槽.dwg

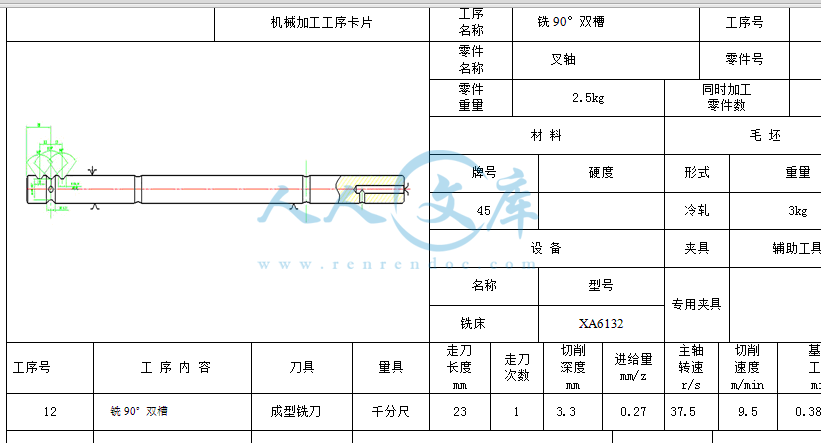

工序卡.doc

工艺过程卡.doc

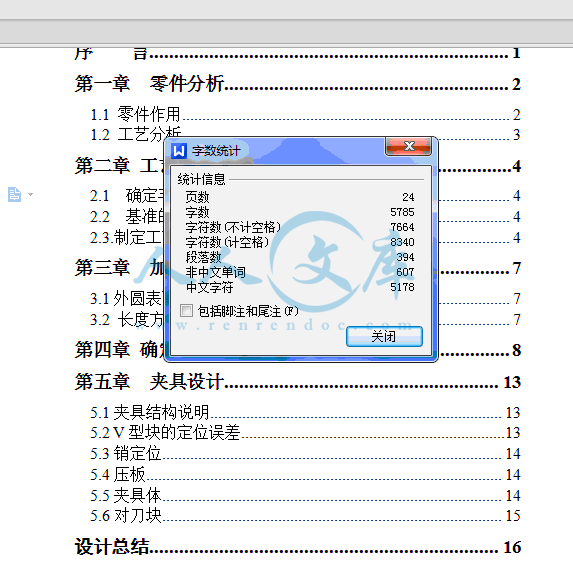

目录.doc

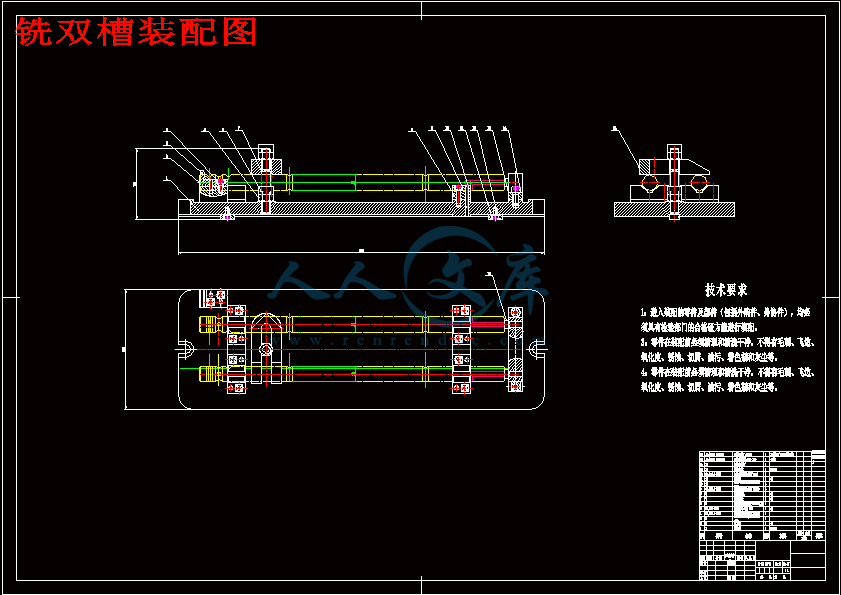

铣双槽装配图.dwg

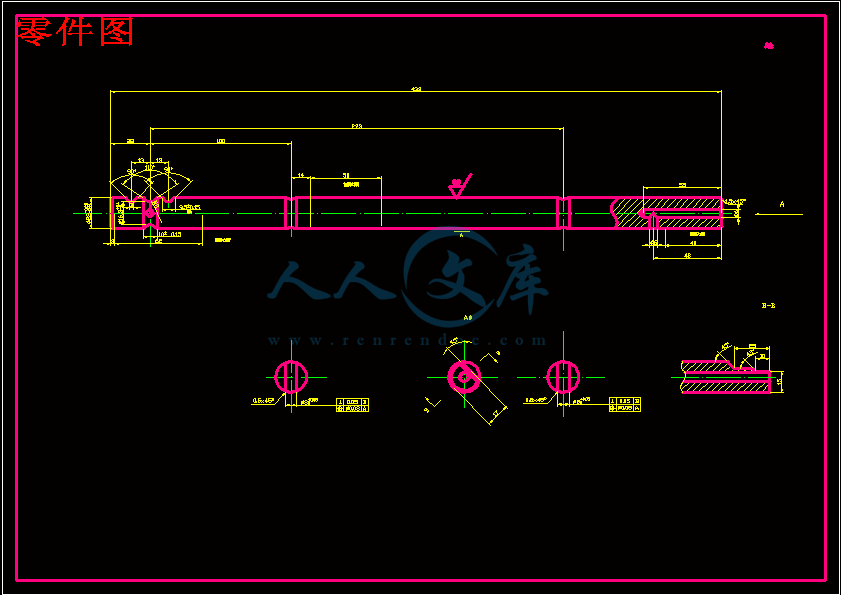

零件图.dwg

哈 尔 滨 理 工 大 学

机械制造工艺学课程设计任务书

题目：  制定1702053-950变速叉轴的加工工艺

设计铣两90度双槽的铣床夹

内容:   1. 绘制加工工件图；

       2. 制定零件的加工工艺过程，填写工艺过程卡和所有工序卡；

       3. 设计指定的工序夹具，绘制全套夹具图纸，要求用计算机绘图；

       4. 编写设计说明书一份，按照毕业论文的格式写，要求打印文稿。

       5．交电子文稿。

摘  要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

变速叉轴加工工艺规程及铣双槽的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺、工序、切削用量、夹紧、定位、误差。

ABSTRCT

This design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.

The reduction gear box body components technological process and its the processing hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.

Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error

目录

序    言1

第一章  零件分析2

1.1 零件作用2

1.2 工艺分析3

第二章 工艺规程设计4

2.1  确定毛坯的制造形式4

2.2  基准的选择4

2.3.制定工艺路线4

第三章  加工余量、工序及毛坯尺寸的确定7

3.1外圆表面7

3.2 长度方向7

第四章 确定切削用量及基本工时8

第五章  夹具设计13

5.1夹具结构说明13

5.2 V型块的定位误差13

5.3销定位14

5.4压板14

5.5夹具体14

5.6对刀块15

设计总结16

致谢……………… 17

参考文献19

机械工业是一种基本工业形式，对于我们国家来说，它关系到国计民生的方方面面。近年来机械工业领域向着高精度、高质量、高效率、低成本方向发展，数字化，自动化水平日益提高。同时由于机械工业的发展，其他各工业部门也向着高深度迈进，机械工业的发展日趋重要。

机械制造过程及检测，检验中，都要使用大量的夹具。为了达到提高劳动效率，提高加工精度，减少废品，扩大机床的工艺范围，改善操作的劳动条件，如何设计好夹具则成了机械制造的一项重要任务。

机床夹具是夹具中的一种，将其固定到机床上，可以使被加工件对刀具与机床保持正确的相对位置，并克服切削力的影响。使加工顺利进行。机床夹具分为通用夹具和专用夹具两种。

夹具设计中的特点：

夹具的设计周期较短，一般不用进行强度和刚度的计算。

专用夹具的设计对产品零件有很强的针对性。

“确保产品加工质量，提高劳动生产率”是夹具设计工作的主要任务，加工质量包括被加工表面的本身精度和位置精度，后者主要用夹具来保证。

夹紧装置的设计对整个夹具的结局有具定性的影响。设计一个好的夹具可以减少废品率。

因此，夹具设计要保证以下几个条件：

1.夹具的结构应与其用途及生产规模相适应。

2.保证工件的精度。

3.保证使用方便与安全。

4.正确处理作用力的平衡问题。

5.注意结构的工艺性，便于制造和维修。注意夹具与机床、辅助工具、刀具、量具之间的联系。

在机械制造中，为了适应新产品的不断发展要求。因此,具设计过程中有朝着下列方向发展的趋势：

1.发展通用夹具的新品种

由于机械产品的加工精度日益提高，因此需要发展高精度通用夹具。

广泛的采用高效率夹具，可以压缩辅助时间，提高生产效率。

2.发展调整式夹具

3.推广和发展组合夹具及拼拆夹具。

4.加强专用夹具的标准化和规范化。

5.大力推广和使用机械化及自动化夹具。

6.采用新结构、新工艺、新材料来设计和制造夹具。

本设计属于工艺夹具设计范围，机械加工工艺设计在零件的加工制造过程中有着重要的作用。工艺性的好坏，直接影响着零件的加工质量及生产成本，在设计中为了适应中批批量的生产情况，以提高产品的生产效率，在设计中所采用的零件尽量采用标准件，以降低产品的生产费用。

机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性的训练，希望在设计中能锻炼自己分析问题、解决问题的能力，为自己今后从事的职业打下一个良好的基础。

由于个人能力所限，设计尚有许多不足之处，希望各位老师给予指教。

致   谢

这次设计使我收益不小，为我今后的学习和工作打下了坚实和良好的基础。但是，查阅资料尤其是在查阅切削用量手册时，数据存在大量的重复和重叠，由于经验不足，在选取数据上存在一些问题，不过我的指导老师每次都很有耐心地帮我提出宝贵的意见，在我遇到难题时给我指明了方向，最终我很顺利的完成了毕业设计。

这次设计成绩的取得，与指导老师的细心指导是分不开的。在此，我衷心感谢我的指导老师，特别是每次都放下她的休息时间，耐心地帮助我解决技术上的一些难题，她严肃的科学态度，严谨的治学精神，精益求精的工作作风，深深地感染和激励着我。从课题的选择到项目的最终完成，她都始终给予我细心的指导和不懈的支持。多少个日日夜夜，她不仅在学业上给我以精心指导，同时还在思想、生活上给我以无微不至的关怀，除了敬佩指导老师的专业水平外，她的治学严谨和科学研究的精神也是我永远学习的榜样，并将积极影响我今后的学习和工作。在此谨向指导老师致以诚挚的谢意和崇高的敬意。

参 考 文 献

1. 切削用量简明手册,艾兴、肖诗纲主编,机械工业出版社出版，1994年

2.机械制造工艺设计简明手册，李益民主编，机械工业出版社出版，1994年

3.机床夹具设计，哈尔滨工业大学、上海工业大学主编，上海科学技术出版社出版，1983年

4.机床夹具设计手册，东北重型机械学院、洛阳工学院、一汽制造厂职工大学编，上海科学技术出版社出版，1990年

5.金属机械加工工艺人员手册，上海科学技术出版社，1981年10月

6.机械制造工艺学，郭宗连、秦宝荣主编，中国建材工业出版社出版，1997
