机床分级变速主传动系统设计(Z=8级,i=1.41,P=3.5kw)

27页 6900字数+说明书+任务书+2张CAD图纸【详情如下】

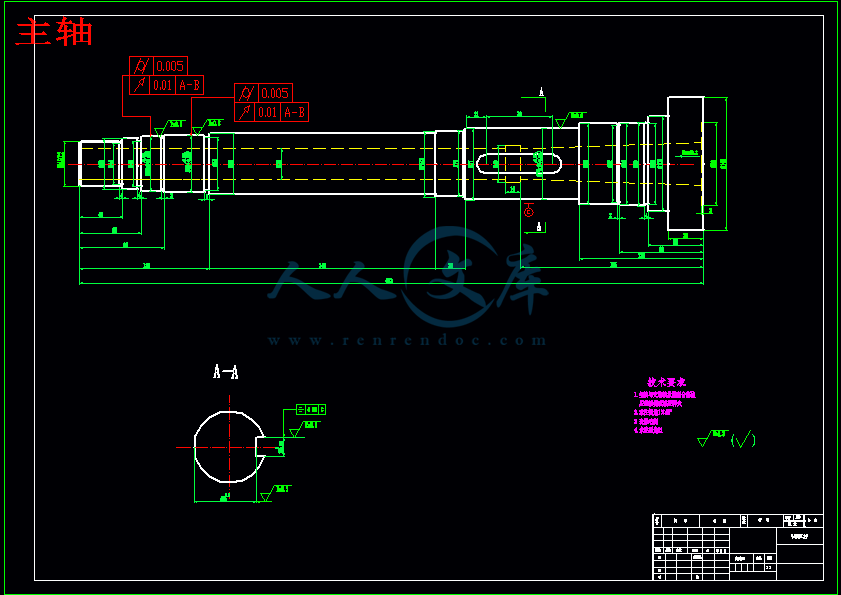

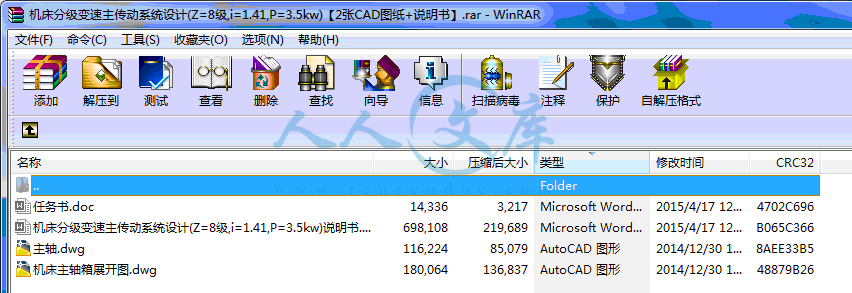

主轴.dwg

任务书.doc

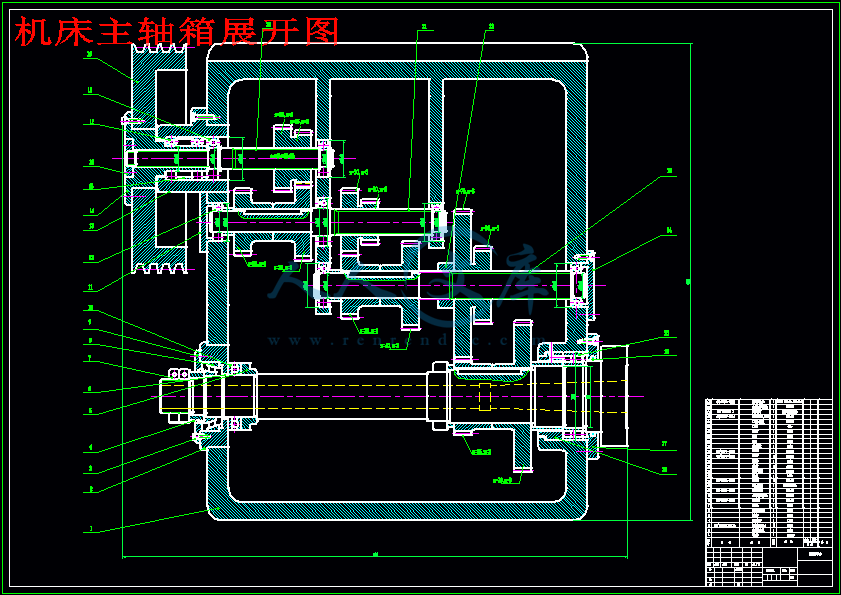

机床主轴箱展开图.dwg

机床分级变速主传动系统设计(Z=8级,i=1.41,P=3.5kw)说明书.doc

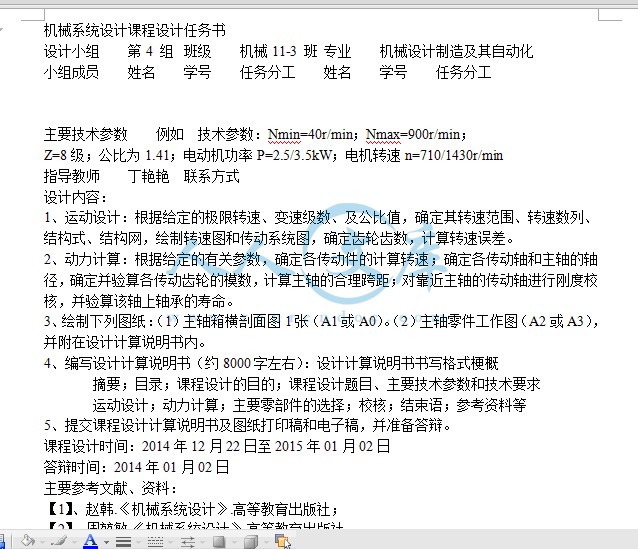

机械系统设计课程设计任务书

设计小组第4 组班级机械11-3 班专业机械设计制造及其自动化

小组成员姓名学号任务分工姓名学号任务分工

主要技术参数例如  技术参数:Nmin=40r/min;Nmax=900r/min;

Z=8级;公比为1.41;电动机功率P=2.5/3.5kW;电机转速n=710/1430r/min

指导教师联系方式

设计内容:

1、运动设计:根据给定的极限转速、变速级数、及公比值,确定其转速范围、转速数列、结构式、结构网,绘制转速图和传动系统图,确定齿轮齿数,计算转速误差。

2、动力计算:根据给定的有关参数,确定各传动件的计算转速;确定各传动轴和主轴的轴径,确定并验算各传动齿轮的模数,计算主轴的合理跨距;对靠近主轴的传动轴进行刚度校核,并验算该轴上轴承的寿命。

3、绘制下列图纸:(1)主轴箱横剖面图1张(A1或A0)。(2)主轴零件工作图(A2或A3),并附在设计计算说明书内。

4、编写设计计算说明书(约8000字左右):设计计算说明书书写格式梗概

      摘要;目录;课程设计的目的;课程设计题目、主要技术参数和技术要求

      运动设计;动力计算;主要零部件的选择;校核;结束语;参考资料等

5、提交课程设计计算说明书及图纸打印稿和电子稿,并准备答辩。

课程设计时间:2014年12月22日至2015年01月02日

答辩时间:2014年01月02日

主要参考文献、资料:

【1】、赵韩.《机械系统设计》.高等教育出版社;

【2】、周堃敏.《机械系统设计》.高等教育出版社

【3】、于惠力 主编 《机械设计》 科学出版社 第一版

【4】、戴  曙 主编 《金属切削机床设计》 机械工业出版社

【5】、赵九江 主编 《材料力学》 哈尔滨工业大学出版社 第一版

【6】、郑文经 主编 《机械原理》 高等教育出版社 第七版

【7】、于惠力 主编 《机械设计课程设计》 科学出版社

分级变速主传动系统设计

摘   要

本说明书着重研究机床主传动系统的设计步骤和设计方法,根据已确定的运动参数以变速箱展开图的总中心距最小为目标,拟定变速系统的变速方案,以获得最优方案以及较高的设计效率。在机床主传动系统中,为减少齿轮数目,简化结构,缩短轴向尺寸,用齿轮齿数的设计方法是试算,凑算法,计算麻烦且不易找出合理的设计方案。本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究,绘制零件工作图与主轴箱展开图及剖视图。

关键词  分级变速;传动系统设计;传动副;结构网;结构式;齿轮模数,传动比

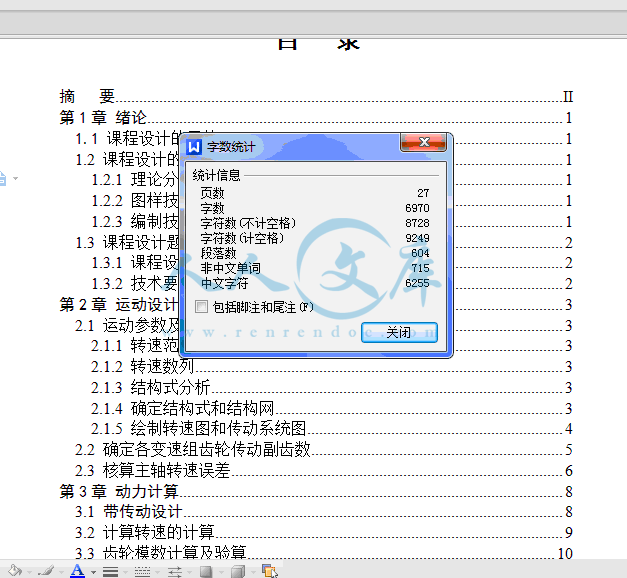

目   录

摘   要II

第1章 绪论1

1.1 课程设计的目的1

1.2 课程设计的内容1

1.2.1 理论分析与设计计算1

1.2.2 图样技术设计1

1.2.3 编制技术文件1

1.3 课程设计题目、主要技术参数和技术要求2

1.3.1 课程设计题目和主要技术参数2

1.3.2 技术要求2

第2章 运动设计3

2.1 运动参数及转速图的确定3

2.1.1 转速范围3

2.1.2 转速数列3

2.1.3 结构式分析3

2.1.4 确定结构式和结构网3

2.1.5 绘制转速图和传动系统图4

2.2 确定各变速组齿轮传动副齿数5

2.3 核算主轴转速误差6

第3章 动力计算8

3.1 带传动设计8

3.2 计算转速的计算9

3.3 齿轮模数计算及验算10

3.4 主轴合理跨距的计算15

第4章 主要零部件的选择16

4.1 电动机的选择16

4.2 轴承的选择16

4.3 变速操纵机构的选择16

第5章 校核17

5.1 轴的校核17

5.2 轴承寿命校核19

第6章 结构设计及说明20

6.1 结构设计的内容、技术要求和方案20

6.2 展开图及其布置20

结论21

参考文献22

致谢23

第1章绪论

1.1课程设计的目的

《机械系统设计》课程设计是在学完本课程后,进行一次学习设计的综合性练习。通过课程设计,使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识,及生产实习等实践技能,达到巩固、加深和拓展所学知识的目的。通过课程设计,分析比较机械系统中的某些典型机构,进行选择和改进;结合结构设计,进行设计计算并编写技术文件;完成系统主传动设计,达到学习设计步骤和方法的目的。通过设计,掌握查阅相关工程设计手册、设计标准和资料的方法,达到积累设计知识和设计技巧,提高学生设计能力的目的。通过设计,使学生获得机械系统基本设计技能的训练,提高分析和解决工程技术问题的能力,并为进行机械系统设计创造一定的条件。

1.2课程设计的内容

《机械系统设计》课程设计内容由理论分析与设计计算、图样技术设计和技术文件编制三部分组成。

1.2.1理论分析与设计计算

(1)机械系统的方案设计。设计方案的分析,最佳功能原理方案的确定。

(2)根据总体设计参数,进行传动系统运动设计和计算。

(3)根据设计方案和零部件选择情况,进行有关动力计算和校核。

1.2.2图样技术设计

(1)选择系统中的主要机件。

(2)工程技术图样的设计与绘制。

1.2.3编制技术文件

(1)对于课程设计内容进行自我经济技术评价。

(2)编制设计计算说明书。

1.3课程设计题目、主要技术参数和技术要求

分级变速主传动系统设计技术参数:

Nmin=40r/min;Nmax=900r/min;

Z=7级;公比为1.41;电动机功率P=2.5/3.5kW;电机转速n=710/1420r/min。

1.3.1课程设计题目和主要技术参数

题目27:分级变速主传动系统设计

技术参数:Nmin=40r/min;Nmax:900r/min;

Z=8级;公比为1.41;电动机功率P=2.5/3.5kW;电机转速n=710/1420r/min。

1.3.2技术要求

(1)利用电动机完成换向和制动。

(2)各滑移齿轮块采用单独操纵机构。

(3)进给传动系统采用单独电动机驱动。

内容简介:
机械系统设计课程设计任务书设计小组第4 组班级机械11-3 班专业机械设计制造及其自动化小组成员姓名学号任务分工姓名学号任务分工主要技术参数例如 技术参数:Nmin=40r/min;Nmax=900r/min;Z=8级;公比为1.41;电动机功率P=2.5/3.5kW;电机转速n=710/1430r/min指导教师丁艳艳联系方式设计内容:1、运动设计:根据给定的极限转速、变速级数、及公比值,确定其转速范围、转速数列、结构式、结构网,绘制转速图和传动系统图,确定齿轮齿数,计算转速误差。2、动力计算:根据给定的有关参数,确定各传动件的计算转速;确定各传动轴和主轴的轴径,确定并验算各传动齿轮的模数,计算主轴的合理跨距;对靠近主轴的传动轴进行刚度校核,并验算该轴上轴承的寿命。3、绘制下列图纸:(1)主轴箱横剖面图1张(A1或A0)。(2)主轴零件工作图(A2或A3),并附在设计计算说明书内。4、编写设计计算说明书(约8000字左右):设计计算说明书书写格式梗概 摘要;目录;课程设计的目的;课程设计题目、主要技术参数和技术要求 运动设计;动力计算;主要零部件的选择;校核;结束语;参考资料等5、提交课程设计计算说明书及图纸打印稿和电子稿,并准备答辩。课程设计时间:2014年12月22日至2015年01月02日答辩时间:2014年01月02日主要参考文献、资料: 【1】、赵韩.机械系统设计.高等教育出版社;【2】、周堃敏.机械系统设计.高等教育出版社【3】、于惠力 主编 机械设计 科学出版社 第一版【4】、戴 曙 主编 金属切削机床设计 机械工业出版社【5】、赵九江 主编 材料力学 哈尔滨工业大学出版社 第一版【6】、郑文经 主编 机械原理 高等教育出版社 第七版【7】、于惠力 主编 机械设计课程设计 科学出版社 机械系统设计课程设计计算书机械系统设计课程设计任务书设计小组第4 组班级机械11-3 班专业机械设计制造及其自动化小组成员姓名学号任务分工姓名学号任务分工主要技术参数例如 技术参数:Nmin=40r/min;Nmax=900r/min;Z=8级;公比为1.41;电动机功率P=2.5/3.5kW;电机转速n=710/1430r/min指导教师丁艳艳联系方式设计内容:1、运动设计:根据给定的极限转速、变速级数、及公比值,确定其转速范围、转速数列、结构式、结构网,绘制转速图和传动系统图,确定齿轮齿数,计算转速误差。2、动力计算:根据给定的有关参数,确定各传动件的计算转速;确定各传动轴和主轴的轴径,确定并验算各传动齿轮的模数,计算主轴的合理跨距;对靠近主轴的传动轴进行刚度校核,并验算该轴上轴承的寿命。3、绘制下列图纸:(1)主轴箱横剖面图1张(A1或A0)。(2)主轴零件工作图(A2或A3),并附在设计计算说明书内。4、编写设计计算说明书(约8000字左右):设计计算说明书书写格式梗概 摘要;目录;课程设计的目的;课程设计题目、主要技术参数和技术要求 运动设计;动力计算;主要零部件的选择;校核;结束语;参考资料等5、提交课程设计计算说明书及图纸打印稿和电子稿,并准备答辩。课程设计时间:2014年12月22日至2015年01月02日答辩时间:2014年01月02日主要参考文献、资料: 【1】、赵韩.机械系统设计.高等教育出版社;【2】、周堃敏.机械系统设计.高等教育出版社【3】、于惠力 主编 机械设计 科学出版社 第一版【4】、戴 曙 主编 金属切削机床设计 机械工业出版社【5】、赵九江 主编 材料力学 哈尔滨工业大学出版社 第一版【6】、郑文经 主编 机械原理 高等教育出版社 第七版【7】、于惠力 主编 机械设计课程设计 科学出版社 分级变速主传动系统设计摘 要本说明书着重研究机床主传动系统的设计步骤和设计方法,根据已确定的运动参数以变速箱展开图的总中心距最小为目标,拟定变速系统的变速方案,以获得最优方案以及较高的设计效率。在机床主传动系统中,为减少齿轮数目,简化结构,缩短轴向尺寸,用齿轮齿数的设计方法是试算,凑算法,计算麻烦且不易找出合理的设计方案。本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究,绘制零件工作图与主轴箱展开图及剖视图。关键词 分级变速;传动系统设计;传动副;结构网;结构式;齿轮模数,传动比22目 录摘 要II第1章 绪论11.1 课程设计的目的11.2 课程设计的内容11.2.1 理论分析与设计计算11.2.2 图样技术设计11.2.3 编制技术文件11.3 课程设计题目、主要技术参数和技术要求21.3.1 课程设计题目和主要技术参数21.3.2 技术要求2第2章 运动设计32.1 运动参数及转速图的确定32.1.1 转速范围32.1.2 转速数列32.1.3 结构式分析32.1.4 确定结构式和结构网32.1.5 绘制转速图和传动系统图42.2 确定各变速组齿轮传动副齿数52.3 核算主轴转速误差6第3章 动力计算83.1 带传动设计83.2 计算转速的计算93.3 齿轮模数计算及验算103.4 主轴合理跨距的计算15第4章 主要零部件的选择164.1 电动机的选择164.2 轴承的选择164.3 变速操纵机构的选择16第5章 校核175.1 轴的校核175.2 轴承寿命校核19第6章 结构设计及说明206.1 结构设计的内容、技术要求和方案206.2 展开图及其布置20结论21参考文献22致谢23第1章 绪论1.1 课程设计的目的机械系统设计课程设计是在学完本课程后,进行一次学习设计的综合性练习。通过课程设计,使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识,及生产实习等实践技能,达到巩固、加深和拓展所学知识的目的。通过课程设计,分析比较机械系统中的某些典型机构,进行选择和改进;结合结构设计,进行设计计算并编写技术文件;完成系统主传动设计,达到学习设计步骤和方法的目的。通过设计,掌握查阅相关工程设计手册、设计标准和资料的方法,达到积累设计知识和设计技巧,提高学生设计能力的目的。通过设计,使学生获得机械系统基本设计技能的训练,提高分析和解决工程技术问题的能力,并为进行机械系统设计创造一定的条件。1.2 课程设计的内容机械系统设计课程设计内容由理论分析与设计计算、图样技术设计和技术文件编制三部分组成。1.2.1 理论分析与设计计算(1)机械系统的方案设计。设计方案的分析,最佳功能原理方案的确定。(2)根据总体设计参数,进行传动系统运动设计和计算。(3)根据设计方案和零部件选择情况,进行有关动力计算和校核。1.2.2 图样技术设计(1)选择系统中的主要机件。(2)工程技术图样的设计与绘制。1.2.3 编制技术文件(1)对于课程设计内容进行自我经济技术评价。(2)编制设计计算说明书。1.3 课程设计题目、主要技术参数和技术要求分级变速主传动系统设计技术参数:Nmin=40r/min;Nmax=900r/min;Z=7级;公比为1.41;电动机功率P=2.5/3.5kW;电机转速n=710/1420r/min。1.3.1 课程设计题目和主要技术参数题目27:分级变速主传动系统设计技术参数:Nmin=40r/min;Nmax:900r/min;Z=8级;公比为1.41;电动机功率P=2.5/3.5kW;电机转速n=710/1420r/min。1.3.2 技术要求(1)利用电动机完成换向和制动。(2)各滑移齿轮块采用单独操纵机构。(3)进给传动系统采用单独电动机驱动。第2章 运动设计2.1 运动参数及转速图的确定2.1.1 转速范围Rn=22.52.1.2 转速数列转速数列。查机械系统设计表2-5标准数列表,首先找到40r/min、然后每隔5个数取一个值(1.41=1.066),当电机转速为1420r/min得出主轴的转速数列为80/min、112r/min、160r/min、224r/min、315r/min、450 r/min,630 r/min,900r/min 共8级当电机转速为710r/min得出主轴的转速数列为40/min、56r/min、80r/min、112r/min、160r/min、224 r/min,365 r/min,450r/min。2.1.3 结构式分析对于Z=7可按Z=8写出结构式,并且有一级转速重复。即:Z=222 Z=24 Z=42对于Z=24和Z=42的两个方案是由6对传动副组成的两个变速组串联而成。这样的方案可以省掉一根轴,缺点是有一个传动组内有4个传动副.如果用一个四联滑移齿轮,则会增加轴向尺寸;如果用两个双联滑移齿轮,则操纵机构必须互锁以防止两个滑移齿轮同时啮合。所以,这两个方案不宜采用。故选Z=222。2.1.4 确定结构式和结构网由于每个变速组都有两个传动副,所以不涉及“前多后少”的原则。为了提高中间轴的最低转速,分配降速传动比时按照“前小后大”的递降原则较为有利。因此,选取传动方案 Z=212223,其结构网如图2-1。图2-1结构网 2.1.5 绘制转速图和传动系统图(1)选择电动机:采用Y系列封闭自扇冷式鼠笼型三相异步电动机。(2)绘制转速图,如图2-2所示:图2-2转速图(3)画主传动系统图。根据系统转速图及已知的技术参数,画主传动系统图如图2-3:1-2轴最小中心距:A1_2min1/2(Zmaxm+2m+D)轴最小齿数和:Szmin(Zmax+2+D/m)2.2 确定各变速组齿轮传动副齿数(1)Sz100-120,中型机床Sz=70-100(2)直齿圆柱齿轮Zmin18-20图2-3 主传动系统图(3)齿轮齿数的确定。基本组传动比分别为1/1 1/1.41 Sz=51 60 72 75 84 93 96取Sz=60,小齿轮齿数分别为:25 30Z1 / Z1 =30/30, Z2 / Z2 =25/35第二扩大组传动比分别为1/1 1/2 Sz=54 60 66 72 78取Sz=60,小齿轮齿数:20 30 Z3/Z3=30/30,Z4/Z4=20/40第二扩大组传动比分别为1/1、1/2.82 Sz= 92 96 100 102 104取Sz=105,小齿轮齿数:35 Z5/Z5=70/35,Z6/Z6=35/70各齿轮齿数如表2-1。表2-1 齿轮齿数传动比基本组第1扩大组第2扩大组1:11:1.411:11:22:11:2代号ZZZZZZZZZZZZ齿数3030253530302040703535702.3 核算主轴转速误差实际传动比所造成的主轴转速误差,一般不应超过10(-1),即对Nmax=900r/min,实际转速:则有因此满足要求。同理,根据计算得出其他各组的数据如下表:因此满足要求。各级转速误差表2-2 转速误差分析表n4002802001401007150n401281200.814198.870.649.4误差0.40.350.40.71.20.561.2所有计算结果都小于4.1,因此不需要修改齿数。第3章 动力计算3.1 带传动设计 输出功率P=3.5kw,转速n1=1420r/min,n2=450r/min1、确定计算功率:按最大的情况计算P=3.5kw,KA为工作情况系数,查1表3.5,取KA=1.2。Pd=KAP=1.23.5=4.2kw2、选择V带的型号:根据Pd1 n1=1420r/min参考1图表3.16及表3.3选小带轮直径,查表选择A型V带d1=100mm3、确定带轮直径d1,d2小带轮直径d1=100mm验算带速从动轮直径取d2=315mm查1表3.3计算实际传动比i=d2/d1=300/118=2.544、定中心矩a和基准带长Ld1初定中心距取ao=500mm2带的计算基准长度查1表3.2取Ld0=1800mm3计算实际中心距4确定中心距调整范围5、验算包角:6、确定V带根数:确定额定功率:P0由查表并用线性插值得P0=1.4kw查1表37得功率增量P0=0.17kw查1表38得包角系数查1表3得长度系数确定带根数:取Z=33.2 计算转速的计算1、计算主轴的转速 由机械系统设计表3-2中的公式 取计算转速为160r/min2、传动轴的计算转速 在转速图上,轴IV在最低转速40r/min时经过传动组传动副,得到主轴转速为160 r/min。这个转速高于主轴计算转速,在恒功率区间内,因此轴的最低转速为该轴的计算转速即nj=160r/min,同理可求得轴的计算转速为、轴计算转速为。3、确定各传动轴的计算转速。由机械设计知识可知,一对啮合齿轮只需要校核危险的小齿轮,因此只需求出危险小齿轮的计算转速。可求得其余两对啮合齿轮中危险齿轮的计算转速即 =160r/min,=160r/min各计算转速入表3-1。表3-1 各轴计算转速轴 号 轴 轴 轴IV 轴计算转速 r/min4503151601604、确定齿轮副的计算转速。齿轮Z装在主轴上转速,其中只有90r/min传递全功率,故Z6j=90 r/min。依次可以得出其余齿轮的计算转速,如表3-2。表3-2 齿轮副计算转速序号Z1Z2Z3Z4Z5Z6n4504503153151601603.3 齿轮模数计算及验算1、计算各传动轴的输出功率2、轴径设计及键的选取轴一:,取带入公式: 有,d=27.4mm,圆整取d=28mm。选花键: 轴二:,取带入公式:有,d=29.6mm,圆整取d=30mm。选花键: 轴三:,取带入公式:有,d=34.4mm,圆整取d=35mm。选花键:主轴:选择主轴前端直径,后端直径取,则平均直径。对于普通车床,主轴内孔直径,故本例之中,主轴内孔直径取为支承形式选择两支撑,初取悬伸量,支撑跨距。选择平键连接, 因为所以取值较大,计算的轴的直径为最小直径,也是危险直径,所以实际装配时可选用轴径更大的轴。4、模数计算,一般同一变速组内的齿轮取同一模数,选取负荷最重的小齿轮,按简化的接触疲劳强度公式进行计算,即 其中:-公比 ;-电动机功率;-齿宽系数;-齿轮传动许允应力;-计算齿轮计算转速。45号钢整体淬火, 按接触疲劳计算齿轮模数m 1-2轴由公式按齿数20的计算可得2.2,取m=3mm2-3轴由公式按齿数24的计算可得2.7,m=3mm3-主轴由公式按齿数26的计算可得2.1,m=3.0mm一般同一变速组内的齿轮取同一模数,所以根据情况都取一样的模数。如表3-3所示:表3-3 模数组号基本组第一扩大组第二扩大组模数 mm333(2)基本组齿轮计算。基本组齿轮几何尺寸如表3-4所示:表3-4 基本组齿轮几何尺寸齿轮Z1Z1Z2Z2齿数30352535分度圆直径909075105齿顶圆直径969681111齿根圆直径82.582.567.597.5齿宽24242424按基本组最小齿轮计算。小齿轮用40Cr,调质处理,硬度241HB286HB,平均取260HB,大齿轮用45钢,调质处理,硬度229HB286HB,平均取240HB。计算如下: 齿面接触疲劳强度计算: 接触应力验算公式为 弯曲应力验算公式为:式中 N-传递的额定功率(kW),这里取N为电动机功率,N=3.5kW; -计算转速(r/min); m-初算的齿轮模数(mm),m=3(mm); B-齿宽(mm),B=24(mm); z-小齿轮齿数,z=25; u-小齿轮齿数与大齿轮齿数之比,u=1.41; -寿命系数; = -工作期限系数; T-齿轮工作期限,这里取T=15000h.; -齿轮的最低转速(r/min), =450(r/min) -基准循环次数,接触载荷取,弯曲载荷取= m-疲劳曲线指数,接触载荷取m=3;弯曲载荷取m=6; -转速变化系数,查【5】2上,取=0.60 -功率利用系数,查【5】2上,取=0.78 -材料强化系数,查【5】2上,取=0.60 -工作状况系数,取=1.1 -动载荷系数,查【5】2上,取=1 -齿向载荷分布系数,查【5】2上,=1 Y-齿形系数,查【5】2上,Y=0.386;-许用接触应力(MPa),查【4】,表4-7,取=650 Mpa;-许用弯曲应力(MPa),查【4】,表4-7,取=275 Mpa;根据上述公式,可求得及查取值可求得:(3)扩大组齿轮计算。第一扩大组齿轮几何尺寸如表3-5所示。表3-5 第一扩大组齿轮几何尺寸齿轮Z3Z3Z4Z4齿数30302040分度圆直径909060120齿顶圆直径969666126齿根圆直径82.582.552.5112.5齿宽24242424第二扩大组齿轮几何尺寸如表3-6所示。表3-6 第二扩大组齿轮几何尺寸齿轮Z5Z5Z6Z6齿数70353570分度圆直径210105105210齿顶圆直径216111111216齿根圆直径142.5142.570.5214.5齿宽24242424按扩大组最小齿轮计算。小齿轮用40Cr,调质处理,硬度241HB286HB,平均取260HB,大齿轮用45钢,调质处理,硬度229HB286HB,平均取240HB。同理根据基本组的计算,查文献【6】,可得 =0.62,=0.77,=0.60,=1.1, =1,=1,m=3,=315;可求得:3.4 主轴合理跨距的计算由于电动机功率P=3.5kW,根据【1】表3.20,前轴径应为6090mm。初步选取d1=80mm。后轴径的d2=(0.70.9)d1,取d2=60mm。根据设计方案,前轴承为NN3016K型,后轴承为圆锥滚子轴承。定悬伸量a=120mm,主轴孔径为30mm。轴承刚度,主轴最大输出转矩假设该机床为车床的最大加工直径为300mm。床身上最常用的最大加工直径,即经济加工直径约为最大回转直径的50%,这里取60%,即180mm,故半径为0.09m;切削力(沿y轴) 背向力(沿x轴) Fp=0.5 Fc=1160.6N总作用力 此力作用于工件上,主轴端受力为F=2595N。先假设l/a=2,l=3a=240mm。前后支承反力RA和RB分别为:根据文献【1】式3.7 得:得前支承的刚度:KA= 1689.69;KB= 785.57;主轴的当量外径de=(80+60)/2=70mm,故惯性矩为查【1】图3-38 得,与原假设接近,所以最佳跨距=1202.0=240mm合理跨距为(0.75-1.5),取合理跨距l=360mm。根据结构的需要,主轴的实际跨距大于合理跨距,因此需要采取措施增加主轴的刚度,增大轴径:前轴径D=100mm,后轴径d=80mm。前轴承采用双列圆柱滚子轴承,后支承采用背对背安装的角接触球轴承。第4章 主要零部件的选择4.1 电动机的选择转速n1430r/min,功率P3kW选用Y系列三相异步电动机 4.2 轴承的选择 I轴:与带轮靠近段安装深沟球轴承6007,另一端安装深沟球轴承6006 II轴:靠近带轮一侧安装深沟球轴承6007,中间安装深沟球轴承6007,后端安装深沟球轴承61908 III轴:安装深沟球轴承6007,两个。4.3 变速操纵机构的选择选用左右摆动的操纵杆使其通过杆的推力来控制、II、轴上的双联滑移齿。第5章 校核5.1 轴的校核(a) 主轴的前端部挠度(b) 主轴在前轴承处的倾角(c) 在安装齿轮处的倾角 E取为, 由于小齿轮的传动力大,这里以小齿轮来进行计算将其分解为垂直分力和水平分力由公式可得 主轴载荷图如图5-1所示:(a) 垂直平面内(b) 水平平面内图5-1 主轴载荷图由上图可知如下数据:a=364mm,b=161mm,l=525mm,c=87mm计算(在垂直平面),,计算(在水平面),,合成:5.2 轴承寿命校核由轴最小轴径可取轴承为7008C角接触球轴承,=3;P=XFr+YFaX=1,Y=0。对轴受力分析如图5-2所示。图5-2 轴受力分析图得:前支承的径向力Fr=2642.32N。由轴承寿命的计算公式:预期的使用寿命 L10h=15000h轴承寿命满足要求。第6章 结构设计及说明6.1 结构设计的内容、技术要求和方案设计主轴变速箱的结构包括传动件(传动轴、轴承、带轮、齿轮、离合器和制动器等)、主轴组件、操纵机构、润滑密封系统和箱体及其联结件的结构设计与布置,用一张展开图和若干张横截面图表示。课程设计由于时间的限制,一般只画展开图。主轴变速箱是机床的重要部件。设计时除考虑一般机械传动的有关要求外,着重考虑以下几个方面的问题。精度方面的要求,刚度和抗震性的要求,传动效率要求,主轴前轴承处温度和温升的控制,结构工艺性,操作方便、安全、可靠原则,遵循标准化和通用化的原则。主轴变速箱结构设计时整个机床设计的重点,由于结构复杂,设计中不可避免要经过反复思考和多次修改。在正式画图前应该先画草图。目的是:1 布置传动件及选择结构方案。2 检验传动设计的结果中有无干涉、碰撞或其他不合理的情况,以便及时改正。3 确定传动轴的支承跨距、齿轮在轴上的位置以及各轴的相对位置,以确定各轴的受力点和受力方向,为轴和轴承的验算提供必要的数据。6.2 展开图及其布置展开图就是按照传动轴传递运动的先后顺序,假想将各轴沿其轴线剖开并将这些剖切面平整展开在同一个平面上。轴上装的摩擦
