塔式起重机设计【机电一体化】【4张CAD图纸2A0+毕业论文】

资源目录

塔式起重机设计【机电一体化】【4张CAD图纸2A0+毕业论文】.rar

摘要+目录.doc---(点击预览)

封面.doc---(点击预览)

塔式起重机设计毕业论文.doc---(点击预览)

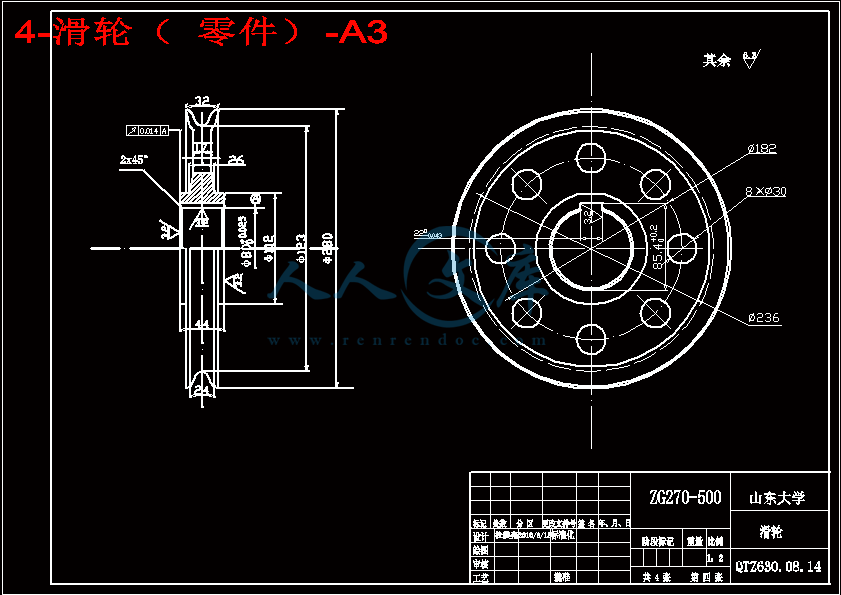

4-滑轮（零件）-A3.dwg---(点击预览)

3-变幅机构（零件）-A1.dwg---(点击预览)

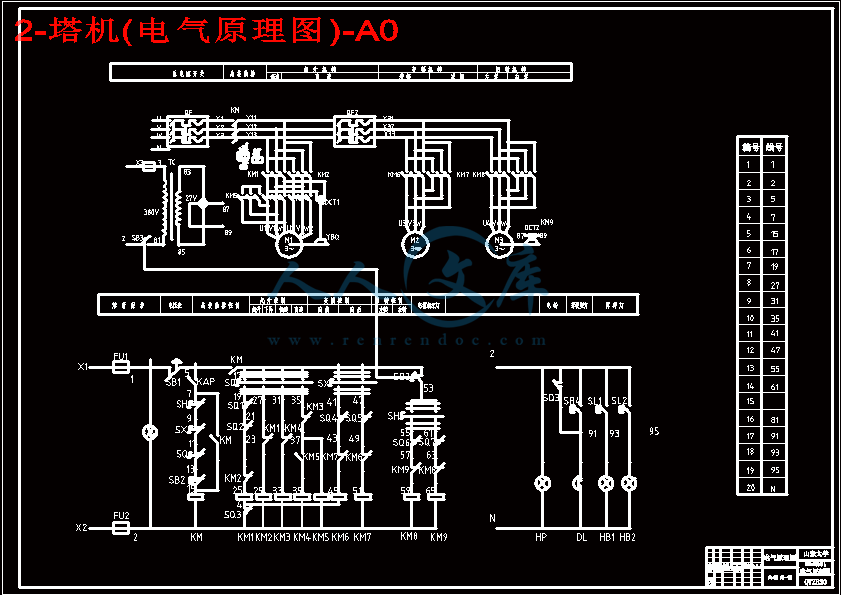

2-塔机(电气原理图)-A0.dwg---(点击预览)

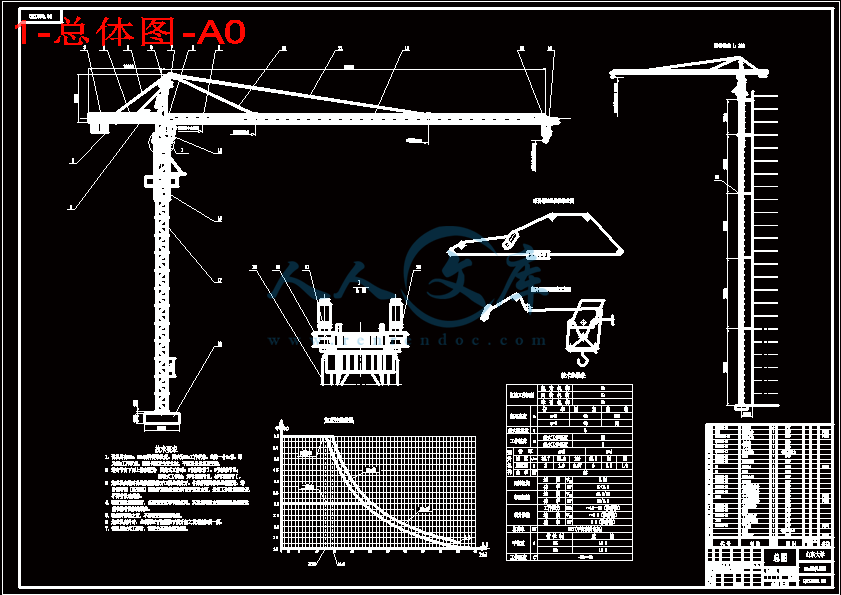

1-总体图-A0.dwg---(点击预览)

压缩包内文档预览：

编号：427363 类型：共享资源大小：634.92KB 格式：RAR 上传时间：2015-04-24 上传人：上*** IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 塔式起重机设计机电一体化 cad图纸起重机毕业论文

资源描述：

塔式起重机设计

16681字数-54页+说明书+4张CAD图纸【详情如下】

4-滑轮（零件）-A3.dwg

塔式起重机设计毕业论文.doc

封面.doc

摘要+目录.doc

2-塔机(电气原理图)-A0.dwg

3-变幅机构（零件）-A1.dwg

1-总体图-A0.dwg







第一章前言.......................................1

第二章总体设计…………………………………………………3

第一节概述………………………………………………….…… 3

第二节总体设计方案的确定……………………………………….3

第三节设计原则……………………………………………...………12

第四节塔机的风力计算………………………………………………14

第五节平衡重的计算…………………………………………………19

第六节固定基础稳定性计算…………………………………………..20

第七节整机的抗倾翻稳定性………………………………………….21

第三章吊臂的设计计算……………………………………….......25

第一节吊臂的结构方案 ………………………………………………...25

第四章臂架结构设计计算…………………..………............29

毕业设计小节…………………………………………………………....53

参考文献………………………………………………………………....54

摘要

塔式起重机是我们建筑机械的关键设备，本机性能先进，结构合理，操作使用安全可靠．其主要特点是起重高度大，工作幅度宽．对本机的设计主要有总体方案的设计、整机的抗倾翻稳定性、设计原则及有关计算。有关计算主要有塔机风力计算、平衡重的计算、吊臂的设计计算、臂架结构设计计算。塔机的金属结构由起重臂、塔身、转台、承座、平衡臂、底架、塔尖等组成，其它的零部件还有滑轮，回转支承，吊钩和制动器等，塔机的工作机构有五种：起升机构、变幅机构、小车牵引机构、回转机构和大车走行机构(行走式的塔机)。通过对塔机的设计计算我对塔式起重机有了更深入的研究，随着国家基础设施建设的迅速发展，塔式起重机的重要性更进一步的体现出来，所以我们必须更加深入的研究塔式起重机。

关键字：塔式起重机机构平衡回转

Abstract

The abstract tower crane is we constructs the machinery the essential equipment, the this aircraft performance is advanced, the structure is reasonable, operation use safe reliable. Its main characteristic is lifts heavy objects highly in a big way, the work scope is wide. Mainly has the overall concept design, the complete machine to the this aircraft design anti-pours out the stability, the principle of design and the related computation.The related computation mainly has the tower machine wind power computation, the counterbalance computation, the lazy arm design calculation, the prm support structural design computation.The tower machine metal structure by the erector beam, the tower body, the turnplate, the altar, the balance arm, the chassis, the spire and so on is composed, other spare parts also have the pulley, the rotation supporting, the lift hook and the brake and so on, the tower machine operating mechanism have five kinds: Lifts the organization, the amplitude organization, the car hauling organization, the rotation organization and the large cart walks the good organization (walks -like tower machine).Through I had more thorough research to the tower machine design calculation to the tower crane, along with the country infrastructure construction rapid development, the tower crane important further manifests, therefore we must the more thorough research tower crane.

Keywords：tower crane mechanism balance slew

第一章　前言

塔式起重机简称塔机，亦称塔吊，起源于西欧。据记载，第一项有关建筑用塔机专利颁发于1900年。1905年出现了塔身固定的装有臂架的起重机，1923年制成了近代塔机的原型样机，同年出现第一台比较完整的近代塔机。1930年当时德国已开始批量生产塔机，并用于建筑施工。1941年，有关塔机的德国工业标准DIN8770公布。该标准规定以吊载(t)和幅度(m)的乘积(tm)一起以重力矩表示塔机的起重能力。

塔式起重机是我们建筑机械的关键设备，在建筑施工中起着重要作用，我们只用了五十年时间走完了国外发达国家上百年塔机发展的路程，如今已达到发达国家九十年代水平并跻身于当代国际市场。?

　五十年代初，我国塔机的仿制开始起步生产的是一些小型塔机，六十年代自行设计制造了25TM、40TM、60TM、160TM四种机型，多以摆臂为主；七十年代，随着高层建筑发展，对施工机械提出了新的要求。于是，160TM附着式、45TM内爬式、120TM自升式等都由我国自己设计并制造；八十年代，国家建设突飞猛进，建筑用最大的的250TM塔机也应运而生。特别是1984年，首先在北京建工集团建机厂引进世界先进的法国POTAIN（波坦）公司技术并于次年成功试制了FO/23B塔机，这可以说是我国塔机发展史的里程碑，它大大缩缺了我国与国外的差距，使我国塔机发展步入快行道。

本机性能先进，结构合理，操作使用安全可靠．其主要特点是起重高度大，工作幅度宽．塔机上部能借助于液压顶升机构，根据施工的建筑物的增高而相应地升高，使司机操作方便，视野宽并始终保持高清晰．这种塔机广泛地适用于多层和高层民用建筑，多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔型建筑物的施工，也可用于港口，货场的装卸．这种塔机有多种形式．设计正在不断的完善中．此次设计的形式为固定上回转液压顶升自动加节．4.15　吊臂的强度校核

结合有限元分析结果，比较弦杆及腹杆所受拉力及压力，得知拉力及压力大小相当，而在压力作用下弦杆及腹杆的稳定性良好，对于细长压杆而言，在某压力作用下若不失稳，那么在与该力大小相当的拉力作用下其强度条件必然满足，分析得知吊臂的强度条件良好

毕业设计小节

通过本次毕业设计我学到了许多,懂得了许多,直接的锻炼了自己的自学能力,更进一步熟悉了有关的作图软件,与同学之间的关系更加融洽,更离不开老师的帮助。

本次毕业设计是我们从大学毕业生走向未来工程师重要的一步。从最初的选题，开题到计算、绘图直到完成设计。其间，查找资料，老师指导，与同学交流，反复修改图纸，每一个过程都是对自己能力的一次检验和充实。

毕业设计收获很多，比如学会了查找相关资料相关标准，分析数据，提高了自己的绘图能力，懂得了许多经验公式的获得是前人不懈努力的结果。同时，仍有很多课题需要后辈去努力去完善。

通过此次实践，我锻炼了工程设计实践能力，培养了自己独立设计能力。此次毕业设计是对我专业知识和专业基础知识一次实际检验和巩固，同时也是走向工作岗位前的一次热身。

毕业设计也暴露出自己专业基础的很多不足之处。比如缺乏综合应用专业知识的能力，对材料的不了解，等等。这次实践是对自己大学四年所学的一次大检阅，使我明白自己知识还很浅薄，虽然马上要毕业了，但是自己的求学之路还很长，以后更应该在工作中学习，努力使自己成为一个对社会有所贡献的人，为中国机电工业添上自己的微薄之力。

感谢本次毕业设计，她让我认清了自己的不足，我要努力改进，不断进取，让自己迈向成功更进一步。

我再次感谢我的同学与老师，你们是我人生路上永远的财富！你们的存在让我人生路上不寂寞！

参考文献

【1】顾迪民主编 .工程起重机（第二版）. 北京：中国建筑工业出版社，1988

【2】雷天觉主编.液压工程手册.北京：机械工业出版社， 1990

【3】孙国瑞主编.塔式起重机.北京：机械工业出版社， 1991

【4】刘鸿文主编.材料力学（第三版）.北京：高等教育出版社， 1992

【5】成大先主编.机械设计手册（第三版）.北京：化学工业出版社， 1993

【6】许振宇邱室怀主编.机械零件.北京：人民教育出版社， 1994

【7】张质文等主编.起重机设计手册.北京：中国铁道出版社， 1997

【8】GB/T13752-92 塔式起重机设计规范中国标准出版社 1999

【9】宋曼华主编.钢结构.北京：机械工业出版社， 2000

【10】黄谊主编.液压与气压传动.北京：机械工业出版社， 2001

【11】刘佩衡主编.塔式起重机使用手册.北京：机械工业出版社， 2002

【12】董刚等主编.机械设计手册（第三版）.北京：机械工业出版社， 2002

【13】王俊昌主编.工程材料及机械制造基础.北京：机械工业出版社， 2002

【14】孙在鲁主编.塔式起重机应用技术.北京：中国建材工业出版社， 2003

【15】朱学敏主编.起重机械.北京：机械工业出版社， 2003

【16】冯兴奎主编.过程设备安装.北京：化学工业出版社， 2003

【17】范俊祥主编.塔式起重机.北京：中国建材工业出版社， 2004

内容简介：: 山东大学毕业设计（论文）目录第一章前言.1第二章总体设计3第一节概述. 3第二节总体设计方案的确定.3第三节设计原则.12第四节塔机的风力计算14第五节平衡重的计算19第六节固定基础稳定性计算.20 第七节整机的抗倾翻稳定性.21第三章吊臂的设计计算.25第一节吊臂的结构方案 .25第四章臂架结构设计计算. 29毕业设计小节.53参考文献.54摘要塔式起重机是我们建筑机械的关键设备，本机性能先进，结构合理，操作使用安全可靠其主要特点是起重高度大，工作幅度宽对本机的设计主要有总体方案的设计、整机的抗倾翻稳定性、设计原则及有关计算。有关计算主要有塔机风力计算、平衡重的计算、吊臂的设计计算、臂架结构设计计算。塔机的金属结构由起重臂、塔身、转台、承座、平衡臂、底架、塔尖等组成，其它的零部件还有滑轮，回转支承，吊钩和制动器等，塔机的工作机构有五种：起升机构、变幅机构、小车牵引机构、回转机构和大车走行机构(行走式的塔机)。通过对塔机的设计计算我对塔式起重机有了更深入的研究，随着国家基础设施建设的迅速发展，塔式起重机的重要性更进一步的体现出来，所以我们必须更加深入的研究塔式起重机。关键字：塔式起重机机构平衡回转AbstractThe abstract tower crane is we constructs the machinery the essential equipment, the this aircraft performance is advanced, the structure is reasonable, operation use safe reliable. Its main characteristic is lifts heavy objects highly in a big way, the work scope is wide. Mainly has the overall concept design, the complete machine to the this aircraft design anti-pours out the stability, the principle of design and the related computation.The related computation mainly has the tower machine wind power computation, the counterbalance computation, the lazy arm design calculation, the prm support structural design computation.The tower machine metal structure by the erector beam, the tower body, the turnplate, the altar, the balance arm, the chassis, the spire and so on is composed, other spare parts also have the pulley, the rotation supporting, the lift hook and the brake and so on, the tower machine operating mechanism have five kinds: Lifts the organization, the amplitude organization, the car hauling organization, the rotation organization and the large cart walks the good organization (walks -like tower machine).Through I had more thorough research to the tower machine design calculation to the tower crane, along with the country infrastructure construction rapid development, the tower crane important further manifests, therefore we must the more thorough research tower crane. Keywords：tower crane mechanism balance slew 第一章前言塔式起重机简称塔机，亦称塔吊，起源于西欧。据记载，第一项有关建筑用塔机专利颁发于1900年。1905年出现了塔身固定的装有臂架的起重机，1923年制成了近代塔机的原型样机，同年出现第一台比较完整的近代塔机。1930年当时德国已开始批量生产塔机，并用于建筑施工。1941年，有关塔机的德国工业标准DIN8770公布。该标准规定以吊载(t)和幅度(m)的乘积(tm)一起以重力矩表示塔机的起重能力。塔式起重机是我们建筑机械的关键设备，在建筑施工中起着重要作用，我们只用了五十年时间走完了国外发达国家上百年塔机发展的路程，如今已达到发达国家九十年代水平并跻身于当代国际市场。五十年代初，我国塔机的仿制开始起步生产的是一些小型塔机，六十年代自行设计制造了25TM、40TM、60TM、160TM四种机型，多以摆臂为主；七十年代，随着高层建筑发展，对施工机械提出了新的要求。于是，160TM附着式、45TM内爬式、120TM自升式等都由我国自己设计并制造；八十年代，国家建设突飞猛进，建筑用最大的的250TM塔机也应运而生。特别是1984年，首先在北京建工集团建机厂引进世界先进的法国POTAIN（波坦）公司技术并于次年成功试制了FO/23B塔机，这可以说是我国塔机发展史的里程碑，它大大缩缺了我国与国外的差距，使我国塔机发展步入快行道。本机性能先进，结构合理，操作使用安全可靠其主要特点是起重高度大，工作幅度宽塔机上部能借助于液压顶升机构，根据施工的建筑物的增高而相应地升高，使司机操作方便，视野宽并始终保持高清晰这种塔机广泛地适用于多层和高层民用建筑，多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔型建筑物的施工，也可用于港口，货场的装卸这种塔机有多种形式设计正在不断的完善中此次设计的形式为固定上回转液压顶升自动加节产品技术性能含金量不高塔式起重机是建筑机械唯一可移动垂直运输工具，其技术性能高低不仅关乎工程进度，更关系着安全生产。目前，我国塔机性能基本处于八、九十年代的机械化水平，与现代国外智能化、数字化控制技术还有很大差距，跟不上市场的需要。由于可靠性较差，造成机械、电器事故率较高。代表当代塔机技术性能的全无极调速、PLC控制在发达国家中已十分普及，而在我国充其量在2%；而我国目前刚刚启动，可以说还是空白。分析原因是用户群的不确定性制约了技术进步。由于建筑市场繁荣，发展迅速，大量中小建筑企业应运而生，很多新生建筑企业由于缺乏长运规则，资金不雄厚，只得购入技术含量低，一次性投入少的一般塔机或淘汰下来的二手货。这方面，我国法规上还没有明确的限制，或有限制但执行力度也不够，造成购入技术先进，投资大的企业竞争力反而下降；再有陈旧的观念也是制约技术进步的因素，先进的技术，良好的监控系统无疑对保障工程速度、质量和安全生产都会产生积极的效果，同时必不可少地要进行学习或培训已掌握现代技术，这又会引起固有传统观念用户的反感，他们误认为原来的好使、方便。从塔机的技术发展方面来看，虽然新的产品层出不穷，新产品在生产效能、操作简便、保养容易和运行可靠方面均有提高，但是塔机的技术并无根本性的改变。塔机的研究正向着组合式发展。所谓的组合式，就是以塔身结构为核心，按结构和功能特点，将塔身分解成若干部分，并依据系列化和通用化要求，遵循模数制原理再将各部分划分成若干模块。根据参数要求，选用适当模块分别组成具有不同技术性能特征的塔机，以满足施工的具体需求。推行组合式的塔机有助于加快塔机产吕开发进度，节省产品开发费用，并能更好的为客户服务。塔机分为上回转塔机和下回转塔机两大类。其中前者的承载力要高于后者，在许多的施工现场我们所见到的就是上回转式上顶升加节接高的塔机。按能否移动又分为：走行式和固定式。固定式塔机塔身固定不转，安装在整块混凝土基础上，或装设在条形式X形混凝土基础上。在房屋的施工中一般采用的是固定式的。塔式起重机的动臂形式分水平式和压杆式两种。动臂为水平式时，载重小车沿水平动臂运行变幅，变幅运动平衡，其动臂较长，但动臂自重较大。动臂为压杆式时，变幅机构曳引动臂仰俯变幅，变幅运动不如水平式平稳，但其自重较小。为了确保安全，塔式起重机具有良好的安全装置，如起重量、幅度、高度和载荷力矩等限制装置，以及行程限位开关、塔顶信号灯、测风仪、防风夹轨器、爬梯护身圈、走道护栏等。司机室要求舒适、操作方便、视野好和有完善的通讯设备。第二章总体设计第一节概述总体设计一般由技术负责人主持进行，在接受设计任务以后，收集国内外的同类机械的有关资料，了解当前的国内外塔机的使用、生产、设计和科研的情况，并进行分析比较，制定总的设计原则，力求结构合理，技术先进，经济性好，工艺简单，工作可靠。制定设计总则以后，便可以编写设计任务书，在调研的基上运用所学的知识，从优选择确定总体方案，保证设计的成功。第二节总体方案的设计上回转塔机是回转支撑在塔身顶部的起重机尽管其设计型号有各种各样，但其基本结构大体相同。整台的上回转塔机主要由金属结构，工作机构，液压顶升系统，电气控制系统及安全保护装置等几大部分组成。一金属结构塔式起重机金属结构部分由：塔身，塔头或塔帽，起重臂架，平衡臂架，回转支撑架等主要部件组成对于特殊的塔式起重机，由于构造上的差异个别部件也会有所增减金属结构是塔式起重机的骨架，它承受着起重机自重以及作业时的各种外载荷，是塔式起重机的主要组成部分其重量通常占整机重量的一半以上本次设计采用X形整体钢筋混凝土基础这种形式适用于有底架固定式自升塔式起重机它的形状与平面尺寸大致与塔式起重机X形底架相似塔式起重机的X形底架通过预埋地脚螺栓固定在混凝土基础上。这种基础不仅起着承上启下的作用将塔机的荷载传给地基，同时发挥部分压重作用，保证塔机的稳定性。混凝土外轮廓尺寸约为500050001500mm（长宽高），密度为2.4tm3，总重为90t基础表面平整1.底架结构塔机底架结构水塔身的结构特点及爬升方式而异。小车变幅水平臂架自升塔机采用的底架结构可分为：十字行底架，带撑杆的十字行底架，带撑杆的井字行底架，带撑杆的水平框架式杆件拼装底架，和塔身偏置式底架。本设计采用十字型底架，由一根通长的纵梁和铰装在纵梁中部的两根活动短梁组成，这种底架可直接固定在混凝土基础之上。优点：无需特殊的预埋地脚螺栓，通过调整活动短梁的张开角度可分别构成3.43.4，44，以及55的底架，混凝土基础块可根据施工底盘特点采用方行混凝土墩变成长方形混凝土墩。基础节位于十字底梁中心位置，有四根撑杆为两端焊有连接耳板的无缝钢管，上下连接耳板用销轴分别与底节和十字底梁四角的耳板连接，撑杆可使危险截面上移。2.塔身结构塔式起重机的塔身是塔机结构的主体，支撑着塔机上部的重量和载荷的重量从结构形式可分为空间桁架结构和薄壁圆筒结构按受力特点分为以承受轴向力为主的旋转塔身和受压，弯，扭转作用的不旋转塔身上回转塔机的塔身固定不旋转，但可以顶升接高.通常由多个标准节组成标准节，就是一段上，宽，高都统一的塔身这样便于用工装制作，具有互换性标准节的长度有2.5m、3m等多种规格它主要由四根主弦杆，三个水平框架，其间有斜腹杆，上下有连接套等组成一空间结构主弦杆要承受压力和拉力，其合成力矩来平衡起重力矩和附加力矩；水平腹杆和斜腹杆用于传递扭矩和水平剪力；连接螺栓传递各节之间的拉力上回转塔机的塔身以受弯为主，受压为辅，这是其突出的结构特点因此塔身必须结实，有足够的强度，刚度和局部失稳的储备3.1塔身结构断面形式塔身结构断面分为圆形断面、三角形断面及方形断面三类。现今国内外生产的塔机均采用方形断面塔身结构，本设计的塔机亦是方形断面。这类方形断面分为：角钢焊接格桁结构塔身，主弦杆为角钢铺以加强筋的矩形的断面格桁结构；角钢拼接方钢管格桁结构塔身及无缝钢管焊接格桁结构塔身。本次设计采用角钢拼接方钢管格桁结构塔身。其中1.6m1.6m为本次设计的塔身截面尺寸。根据承载能力的不同，同一种截面尺寸其主弦杆又有两种不同截面之分。主弦杆截面加大的标准节用于下部塔身，主弦杆截面较小的标准节则用于上部塔身。常用的尺寸是2.5m和3m。3.2塔身结构腹杆塔身结构腹杆采用角钢或无缝钢管制成,腹杆可焊装于角钢主弦杆内侧或外侧.斜腹杆和水平腹杆可采用同一规格,腹杆有多种布置方式,有三角形，字型等多种布置形式腹杆体系的不同会影响塔身的扭转刚度和弹性稳定性本次设计主弦杆采用方钢管，其原因如下：对角线撑杆，水平腹杆，斜腹杆以及连接套都要与主弦杆相连，方钢管的接触面积大，安全性较大，连接套的焊缝等不易开缝腹杆采用字型布置优点是：避免将斜腹杆与对角线撑杆，水平腹杆，连接套同时连接在主弦杆上，致使结构性变差采用字型布置后斜腹杆与中间的水平腹杆连接主弦杆的位置处，结构性较好滑梯置于起重机结构内部，与水平面呈90角，故为直梯直立梯两撑杆间宽度不小于300mm；梯级间隔为250300mm；踏杆直径不小于16mm3.3塔身标准节的联接塔身标准节的联接方式有：盖板螺栓联接、套柱螺栓连接、承插销轴联接、插板销轴联接和瓦套法兰盘联接。4.1套架套架本身就是一个空间桁架结构。套架有框架，平台，栏杆。支承踏块组成等组成。安装套架时，大窗口应与标准节焊有踏块的方向相反。套架的上端用螺栓与回转下支座的外伸腿相连接，其前方的上半部没有焊腹杆，而是引入门框，因此其弦必须作特殊的加强，以防止侧向局部失稳。 4.2 顶升机构1）.顶升接高方式的不同，可分为上顶升加节接高、中顶升加节接高和下顶升加节接高和下顶升接高三种形式。2）.顶升机构的传动方式不同，可分为绳轮顶升机构、轮顶升机构、条顶升机构、丝杠顶升机构和液压顶升机构等五种。3）.顶升液压缸的布置，顶升接高方式又可分为中央顶升和侧顶升两种。5. 回转支撑装置5.1 柱式回转支撑又有定柱式和转动式两类 5.2 滚动轴承式回转支撑回转部分固定，在大轴承的回转座圈上，而大轴承的固定座圈则于塔身（底架或门座）的顶面相固结。平衡臂选用角钢组焊而成的平面桁架，臂长12.076米。分为前后两节。自升塔机塔身向上延伸的顶端是塔顶。自升塔机的塔顶有直立截锥柱式，前倾或后倾截锥柱式，人字架式及斜撑架式等形式。6.司机室悬挂式司机室，设于转台之上臂根一侧。在塔机转场运输中，司机室可单独装车运输，不受刚结构搬运作业的影响，方便，经济，并且不易损坏，在性能指标上能较好的满足使用要求。司机室的使用要求：塔式司机室应能为司机提供一个较舒适的工作空间，不受风雨及沙尘的袭击及捆扰，有良好通风及隔声构造，保证满足劳动卫生要求。 7.起重臂塔式起重机臂架的结构形式有三种：桁架压杆式，桁架水平式和桁架混合式上回转塔机大多数是小车变幅式，故本次设计采用桁架水平式臂架利用沿臂架弦杆运行的起重小车的移动实现变幅塔机臂架的截面形式有三种：正三角形截面，倒三角形截面和矩形截面小车变幅水平臂架大都采用正三角形截面臂架截面尺寸与臂架承载能力，臂架构造，塔顶高度及拉杆结构等因素有关截面高度主要受最大起重量和拉杆吊点外悬臂长度的影响最大截面宽度主要与臂架全长有关臂架越长，截面宽度应越宽上弦杆，斜腹杆和水平腹杆采用无缝钢管和角钢两根下弦杆为槽钢或方管其设计原则是：臂架长度小于50m，对最大起吊量并无特大要求，一般采用单吊点结构若臂架总长在50m以上，或对跨中附近最大起吊量有特大要求应采用双吊点采用单吊点结构时，吊点可以设在上弦或下弦在条件相同情况下，从提高吊臂的承载能力出发吊点宜设在下弦；从减小臂端垂度出发吊点宜设在上弦8.附着装置附着装置是由一套附着框架，四套顶杆和三根撑杆组成，通过它们将起重机塔身的中间节段锚固在建筑物上，以增加塔身的刚度和整体稳定性撑杆的长度可以调整，以满足塔身中心线到建筑物的距离限制通常这个距离以3.55m设计附着装置如图图2-5 附着装置二工作机构塔式起重机都设有起升，回转，变幅等工作机构。为提高塔机的生产效率，加快吊装施工进度，各工作机构均应具备较高的工作速度，并要求启动和制动工程中都能平缓进行，避免产生急剧冲击，对金属结构产生破坏性影响。 1. 起升机构起升机构是起重机机械的主要机构，用以实现重物的升降运动。起升机构通常由远动机、减速器、卷筒、制动器、离合器、钢丝绳、滑轮组和吊钩等组成。起升机构示意图如图2-6所示。1.1起升机构的传动方式按照起重机的传动方式不同，起升机构有机械传动，电力-机械传动（简称电力传动），和液压-机械传动（简称液压传动）等形式。交流电机传动由于能直接自电网取得电流，结构简单，机组重量轻，故在电力传动的起升机构上被广泛采用。机械传动.其动力由发动机经机械传动装置传至起升机构起升卷筒,同时也传至其它工作机构.由于集中驱动,为保证各机构的独立运动,整机的传动比较复杂.起升机构的调速困难、操作麻烦，但工作可靠。电力传动。由直流或交流电动机通过减速器带动起升卷筒。直流电动机传动的机械特性适合起升机构工作要求，调速性能好，但直流电的获得较为困难。交流电机传动由于能直接自电网取得电流，结构简单、机组重量轻。液压传动。有高速液压马达传动和低速大扭矩液压马达传动。前者重量轻、体积小，容积效率高。后者传动零件少，起、制动性能好。但容积效率低，易影响机构转速，体积与重量较大。综上，考虑经济性、工作情况、工作效益等，本次设计的塔机起升机构采用电力传动。1.2起升机构的减速器起升机构的减速器通常有以下几种：圆柱齿轮减速器、蜗轮减速器、行星齿轮减速器。圆柱齿轮减速器效率高，功率范围大，使用普遍，但体积大。蜗轮减速器的尺寸小，传动比大，重量轻，但效率低，寿命短。行星齿轮减速器包括摆线针轮行星减速器和少齿差行星减速器，具有结构紧凑，传动比大，重量轻等特点，但价格教贵。 1.3起升机构的制动器起升机构的制动器可布置在高速轴上，也可布置在低速轴上。制动器布置在高速轴上时，所需制动力矩小，但制动时冲击教大，通常采用块式制动器。布置在低速轴上的制动器，所需制动力矩教大，通常采用带式制动器或点盘式制动器。将制动器布置在高速轴上，采用块式制动器图2-6 起升机构示意图1.4滑轮组倍率塔式起重机一般都为单联滑轮组，故倍率等于承载分支数Z起升速度有6种，见下表表21起升速度表倍率=4=2起升量 (t)31.90.976速度（m/min）32.751.810016.3四倍率与二倍率转化方便，快捷如图2-7所示。图27起升钢丝绳缠绕示意图将滑轮3用销轴与滑轮1，2的杆交点联接起来，此时即为四倍率状态；拔出销子，滑轮3上升到虚线位置固定后，就变为二倍率状态2.回转机构塔机是靠起重臂回转来保障其工作覆盖面的。回转运动的产生是通过上、下回转支座分别装在回转支承的内外圈上并由回转机构驱动小齿轮。小齿轮与回转支承的大齿圈啮合，带动回转上支座相对于下支座运动。回转机构设成双回转式，通常由回转电动机、液力偶合器、回转制动器、回转减速器和小齿轮组成。2.1回转电动机回转电动机是整机的传动分流装置的一个传动元件，其选择由起重机的总动力源所决定。2.2液力偶合器作用：一是软化传动特性，使输入和输出之间有微小转差，这样电动机起动力矩不至于一下输入到减速器，产生过大冲击；二是当有两台回转电动机同时并联工作时，可以协调其负载比较平衡，不至于转的快的负载很大，而转的慢的负载教轻。2.3制动器回转制动器选用常开式。回转制动在回转过程中不允许使用，但回转工作完成后，一定要打开制动器。制动器选择单片电磁制动器。2.4减速器减速器是回转机构的关键组成部分，既要减速，又要承受小齿轮轴传来的集中反力。回转机构的安装要求很紧凑，多用行星齿轮减速器，而且多级减速。综上，回转机构由一台单速电动机驱动，动力经液力偶合器至行星齿轮减速器到小齿轮，在驱动回转支承大齿轮，为使回转就位准确，本机构中装有一套单片电磁制动器以实现回转止动，该装置仅适用于在回转电动机停止工作后，起重臂旋转动作停止时使用。图24所示为回转机构简图。1.回转电动机 5.小齿轮2.液力偶合器 6.回转支承3.制动器 7.联轴器4.回转减速机图27回转机构示意图回转机构有单回转和双回转之分，单回转机构由一台回转电动机带动，承受单向力。双回转机构承受双向力，回转机构可能不同步。3 变幅机构变幅机构是实现改变幅度的工作机构，用来扩大起重机的工作范围，提高起重机的生产率。变幅机构由电动机、减速器，卷筒和制动器组成，功率和外形尺寸教小。变幅机构按其构造和不同的变幅方式氛围运行小车式和吊臂俯仰式。本设计采用小车变幅。绳索牵引式小车变幅可使工作可靠，减轻起重臂载荷，而且因其驱动装置放在吊臂根部，平衡重也可略为减少。3.1驱动卷筒的型式有普通牵引卷筒和摩擦卷筒。采用普通牵引卷筒，工作可靠，但牵引卷筒教长，而且要有两根钢丝绳，采用铸造卷筒。3.2电动机变幅机构因有两个速度则应选用双速电机。3.3减速器减速器是回转机构的关键组成部分，既要减速，又要承受小齿轮轴传来的集中反力。卷筒的传动机构可采用普通标准卷扬机，为使机构尺寸更紧凑，本机构采用行星摆线针轮减速器。3.4制动器小车牵引机构采用电磁铁制动器，使起、制动平稳可靠。回转制动在回转过程中不允许使用，但回转工作完成后，一定要打开制动器。图28 为小车变幅机构简图。关于变幅机构的结构设计将在第三章机构设计中重点细述。三.安全保护装置及控制器1）安全保护装置起升高度限制器为了防止起升卷筒过卷而拉断钢丝绳，工程起重机均装设起升高度限制器，起升高度限制器，起升高度限制器主要有重锤式和螺杆式；重锤式高度限制器优点是结构简单，使用方便缺点是用钢丝绳悬挂，重锤经常与起升钢丝绳摩擦；螺杆式高度限制器常用于小车变幅式塔式起重机这种限制器装两个限位开关还可以作双向控制起重量限制器只控制或只显示起重机的极限载荷在正常的起重机作业中，起升钢丝绳的合力R转轴的矩M1Ra与弹簧力N对转轴O的力矩M2=N*b相平蘅，而弹簧的变形量较小当超载时，弹簧产生较大的变形，撑杆打开限位开关，使起升机构停止工作，起限制超载的作用力矩限制器力矩限制器主要由传感器装置，吊臂长度检测装置，吊臂仰角检测装置运算系统以显示部分和执行机构所组成力矩限制器通过检测装置当时的吊臂的长度和吊臂对水平面的倾角，并输入到运算系统内，计算出当时的工作幅度，然后根据相应的“幅度-起重量特性曲线”计算出当时允许起升的最大载荷，并以此作为额定值。装设在变幅液压缸上的传感器装置测得反映总力矩的信号送入运算系统内，经过计算后得出起升载荷的实际值当实际值大于额定值时，起重机已处于危险工作状态，这时，力矩限制器会发出声响和灯光报警2）控制电器手动控制电器塔式起重机各个工作机构的控制都要通过驾驶员人力操纵控制器完成的。通用的手动控制器主要有：万能转换开关，主令控制器和联动控制器；1）万能转换开关主要用于交流380v，50Hz以及以下和直流220v以及以下电路，用作电器控制线路，电器测量仪表电路的转换，以及5.5kw以下异步电动机直接启动，转向和多速电机的控制。其操作频率不大于20次/n，机械寿命达106次，常用于轻型塔机中传动系统起升机构和变幅机构控制。2）主令控制器用于频繁地按顺序转换主电路或控制电路接线的开关电器。塔机上主要用凸轮控制器来控制绕线电机的转子串电阻调速。它是介于电阻器和电动机之间一个关键性开关，用于接入或切出电阻器的电阻，使电机获得所需要的机械特性；也用于控制电机的正反转，以实现如起升和下放等特定工作要求。3）联动控制器是新一代起重机控制装置，便携式联动控制用快装塔机驾驶室联动台用于大中型塔机。电磁操纵器件主要包括交流接触器和电磁起动器，后者主要是由前者构成。接触器可远距离操纵电动机的启停或反转；由于它能分断过载数倍的额定电流，频繁通断时具有足够的热稳定性，起重机上常用来切换定子电路以完成换向和切换外加电阻。保护控制器件主要有断路器，熔断器，热继电器和热过载继电器。其他电器设备 1）电缆卷筒用于卷绕后盘状储存2）中央集电环当为了避免电缆由于回转失控造成扭断事故，应利用回转支承以及回转台结构空间设置中央集电环，通过集电环向上送电。第三节设计原则一起重机的工作级别塔式起重机划分工作级别可作为设计人员进行设计计算的依据,此外还作为技术参数依据提供用户参考.塔式起重机的工作级别与它的利用等级(工作频繁程度)和载荷状态(受载的轻重和频繁程度)有关.根据使用状况由GB/T1375292塔式起重机设计规范确定塔式起重机利用等级为级(经常轻闲使用),载荷状态为(有时受额定载荷,一般承受中等载荷).由利用等级和载荷状态确定工作级别为,载荷谱系数为.二机构的工作级别根据GB/T1375292塔式起重机设计规范，机构工作级别按机构的利用等级和等级状态分为六级：。塔式起重机的利用等级按机构总工作时间分为六级：。机构工作总时间规定为机构在设计寿命期内处于运转的总小时数，它仅作为机构零件的设计基础，而不能视为保用期。机构的载荷状态表明机构受载的轻重程度，按载荷谱系数分为三级：。由参考书目1-表按塔式起重机类别为2类，非自行架设和自升式建筑用确定：机构项目起升机构回转机构牵引机构利用等级载荷状态工作级别0.250.150.15三. 主要技术性能参数1额定起重力矩 65t.m2 最大起重力矩 75 t.m3 最大起重量 6 t4 起升高度固定式 40m附着式 140m5工作幅度最大幅度 55m 最小幅度 2m6 小车运行速度 20m/min 40m/min7 空载回转速度 0.61rpm8 起升速度倍率=4=2起升量 (t)31.90.9763.81.9速度（m/min）32.751.810016.326509 顶升速度 0.6m/min10 起重特性曲线 4状态起重量与工作幅度之间的关系为：Q（M/R-0.75 ）-0.387式中 Q起重量(单位：t) M最大起重力矩(单位：tm)R幅度（单位：m）第四节塔机风力计算在露天工作的塔式起重机应考虑风载荷，并认为风载荷是一种沿任意方向的水平载荷。起重机风载荷分工作状态风载荷与非工作状态风载荷两类。工作状态风载荷是塔式起重机在正常工作情况下所能承受的最大计算风力。非工作状态风载荷是塔式起重机在非工作情况下所能承受的最大计算风力。序号适应情况风压1用于计算结构的疲劳强度150N/m22用于总体计算及结构强度计算250N/m23非工作状态的总体结构计算0-20m 800N/m220-40m 1100N/m2 一.工作状况平衡臂的风力计算1.1平衡臂可视为两片平行平面桁架组成的空间结构，其整体结构的风力系数可取为单片结构的风力系数，护拦为管结构C取为1.2 表8 P8 1.2由平衡臂的设计尺寸计算迎风面积对于两片并列等高的型式相同的结构，考虑前片对后片的挡风作用，总迎风面积为A=A1+A2式中 A1前片结构的迎风面积为A1=1A11，m2；A2后片结构的迎风面积A2=2A12 ，m2；两片相邻桁架前片对后片的挡风折减系数，与1及两片桁架间隔比Ls/h有关则，结构的迎风面积A=A1+A2=1A11+2A12 已知A1=A2=A0，A0=Lh=12.0791.1=13.2m2 已知Ls=1.2米， Ls/h=1.2/1.2=1.0，求得 =0.57，取0.3，所以A= A1+ A2= 0.313.2+0.570.31.32=6.22m2； 1.3风力计算公式为 FW=CWPWA 式中 FW作用在塔式起重机上和物品上的风载荷，N；CW风力系数由参考书 P8表8查得为1.4A结构的迎风面积 PW计算风压Pa，第一种情况下为150Pa。计算结果为 FW=1.21506.22=1119.6N Xc=-6.405m2 起升机构的风力计算2.1 塔式起重机的起升机构迎风面积按实体计算，其中CW取1.2，2.2 A取其近似值1.130.784=0.8859 m2，结构充实率为1.0 表9（P9）2.3风力计算结果为FW=1.21500.8859=159.462N。Xc= -9.07m。3 平衡重的风力计算3.1 风力系数由表8（P8） CW取1.23.2 由平衡重的尺寸可以计算出相应的迎风面积A=A0=1.02.232.43=5.42m2，取1，3.3风力计算结果为FW=1.215035.42=975.4N，Xc= -11.036m以上合计FW=1241.2+143.5+975.4=2360.1N，MKW=FWXc=1241.26.405+143.59.07+975.411.036=20015.95N.m ，Xc=-20015.95/2360.1=-8.48m。4 起重臂的风力计算4.1 此次设计的塔式起重机的起重臂的结构形式为上弦杆为圆钢管,腹杆为圆管的三角形截面空间结构,在侧向风作用下，风力系数取为CW=1.34.2 已知起重臂为桁架结构， A0 =1.1055.5=61.05m2，取=0.6，A=0.661.05=36.63 m2 根据参考书 P8，三角形截面空间结构的风载荷按其垂直于风向的投影面积所受风力的1.25倍计算。4.3 风力计算结果为 FW=1.25CWPWA= 1.25 1.315036.63=8958.6N。 5 牵引机构的风载荷计算5.1 风力系数CW=1.2 参考书P8 表85.2 迎风面积A，机构按实体计算轮廓外形，由P9表9取其结构充实率为=1.0，A=1.0050.625=0.628 m25.3 风力计算得FW=1.21500.628=113.06N，Xc=7.425m起重臂部分合计：FW =8958.6+113.06=9071.66N ，MKW=FWXc=8786.7*28.5+113.06*7.425=251260.42N.m Xc=251260.42/8899.76=28.23m6 塔顶的风载荷计算6.1 风力系数取为1.3 P8 表86.2 迎风面积A 结构充实率=0.3 P9 表9 A=1/21501.26.80.3=1.224 m26.3 风力计算由 FW=1.31501.224*1.25=298.35N，Xc=07 司机室的风载荷计算7.1 风力系数取为1.2 P8 表87.2 迎风面积A司机室按实体计算A=2.12.3=4.83 m27.3 风力计算由 FW=1.21504.83=869.4N，Xc=08 上下支座风载荷计算由结构的迎风面积计算得FW=653N，Xc=09 塔身的风载荷计算9.1 塔身为型钢制成的桁架结构，风力系数取为CW=1.69.2 迎风面积计算取结构的充实率为=0.6，则迎风面积为A=0.61.640=38.4 m2。9.3 风力计算结果为FW=CWPWA=1.615038.4=9216N。二工作工况以下计算同上1 平衡臂的风力计算FW=CWPWA=1.22500.31.2261.2=132N2 起升机构的风力计算FW=CWPWA=143.5N3 平衡重的风力计算FW=CWPWA=1.22501.22.42=871.2N以上合计FW=132+143.5+871.2=1146.7N4 起重臂的风力计算FW =CWPWA=127N5 牵引机构的风力计算FW=CWPWA=113.06N以上合计：FW =240.06N6 塔顶风力计算FW=CWPWA=1.62500.60.51.26.8=1020N7 司机室的风力计算FW=CWPWA=1.22501.352.3=931.5N8 上下支座风力计算由前面的计算知FW=CWPWA=653N9 塔身的风力计算这种工况下，风对着矩形截面空间结构对角线方向吹，矩形截面边长比为1：12 风载荷取为风向着矩形边长的作用时1.2倍。FW =92161.2=11059.2N三非工作工况非工作状态下的风载荷0-20米 800 N/m2 20-40米 1100N/m2在这种状态下，风对塔机的作用方向与情况相同1 平衡臂FW=CWPWA=1.20.441100=580.5N2 起升机构FW=CWPWA=1.20.7971100=1069.57N3 平衡重FW=CWPWA=1.22.9041100=3833.28N4 起重臂FW=CWPWA=559N5 牵引机构FW=CWPWA=497.46N6 塔顶FW=CWPWA=1.63.061100=5385.6N7 司机室FW=CWPWA=1.23.1051100=4098.6N8 上下支座FW=CWPWA=2873.2N9 塔身020米 FW=CWPWA=17694.72N2040米FW=CWPWA=24330.24N第五节平衡重的计算上回转式塔式起重机应按塔身受载最小的原则确定平衡重的质量。平衡重的设计应使：满载工作时塔身承受的前倾弯矩接近于空载非工作状态时塔身的后倾弯矩。工作状态的前倾弯矩由吊臂自重引起弯矩、吊臂拉杆引起弯矩、变幅机构引起弯矩、及最大起重力矩之和减去平衡臂引起力矩、起升机构引起力矩平衡重引起力矩即：非工作状态时的后倾弯矩为：由得：即塔式起重机参照同类型塔机，参考取个部件参数如下：项目序号名称1平衡重1.35-6.405-8.64741.4942起升机构2.27-9.07-20.5941.83平衡臂拉杆0.275-5.44-1.495454塔顶1.2700455上支座0.840041.4946下支座1.2080040.587回转轴承0.480041.28回转机构0.40041.809司机室0.40.750.342.610吊臂4.37826.05114.2841.5511吊臂拉杆1.24516.07204512变幅机构0.3247.4252.40641.513载重小车0.187285.2363914吊钩0.145284.063915套架3.11003716塔身12.3060020根据上表参数由上公式得：=37.5+114.28+20+2.406-8.647.20.59=144.949N.m取平衡重为12吨得，平衡臂长为第六节固定基础稳定性计算固式塔机使用的混凝土基础的设计应满足抗倾翻稳定性和强度条件：混凝土基础的抗倾翻稳定性用 P13 式13 e=(M+F*h)/(F+F)b/3验算式中：式中：e偏心距，即地面反力的合力至基础中心的距离,m;M作用在基础上的弯距，N.m;F作用在基础上的垂直载荷，N；F作用在基础上的水平载荷，N；F混凝土基础的重力，N；h混凝土基础的高度，m;。M= -28.218 tm F=F+F+F+F+F+F = 1191+229+990+653+13574+778 = 17415 N F.h = 174151.35 = 2.351 tm水平载荷产生的力矩： M= 119141+22941.55+99045+65341.2+1357420+77842.6 = 43.442 tm M = M+ M= 43.442-28.218 = 15.224 tm把数据代入公式中得 e=0.1415 m说明基础稳定第七节整机的抗倾翻稳定性起重机抗倾翻稳定性是指起重机在自重和外载荷作用下抵抗翻倒的能力，保证起重机具有足够的抗倾覆稳定性，是起重机设计中的基本要求之一。一工况1验算基本稳定性，工作状态，静态无风1 平衡臂部分M1=1.35（6.405+2.5）+2.27（9.07+2.5）+0.275（5.44+2.5）+13（11.036+2.5）=12.022+26.264+2.184+175.968 =216.438t.m2 起重臂部分M2=4.387(26.05-2.5)+1.245(16.07-2.5)+0.324(7.425-2.5)+0.187(20-2.5)+1.5(0.145+3.52)(20-2.5) =103.314+16.895+1.596+3.723+96.206 =221.734t.m3 塔身部分M3=（1.27+0.84+1.208+0.48+0.4+0.4+3.11+12.306）2.5 =50.035t.m4 地基部分M4=1.5552.42.5=225t.mM=M1-M2+M3+M4=269.739t.m 稳定性可靠二工作工况2动态稳定性工作状态动态有风1 平衡臂部分M1=216.438t.m2 起重臂部分M2=4.387(26.05-2.5)+1.245(16.07-2.5)+0.324(7.425-2.5)+0.187(20-2.5)+1.3(0.145+3.52)(20-2.5) =103.314+16.895+1.596+3.723+83.379 =208.907t.m3 塔身部分 M3=50.035t.m4 地基部分 M4=225t.m5 惯性载荷小车与缓冲器碰撞时，作用在结构上的碰撞载荷Fc按缓冲器吸收的动能计算。碰撞瞬间之前小车的运行速度取为0.71.0倍的最大正常工作速度。Fc可按刚体运动的模型计算，并乘以弹性振动载荷系数考虑系统弹性振动的影响 =1.25牵引机构制动时间 t=3sFc= (P+G)v/t=1/31.25(0.187+0.145)0.82/3=74NM5=Fc40=7440=0.296t.m6 坡度载荷考虑支承面倾斜，沉陷产生的载荷 7 风载荷M7=102045+11059.220=26708.4N.m=26.7084t.m三工况3 暴风侵袭非工作状态风向由平衡臂吹向起重臂此状态下，塔机有向后倾翻的倾向1 平衡臂部分M=1.35（6.405+2.5）+2.27（9.07+2.5）+0.275（5.44+2.5）+13（11.036+2.5） =216.438t.m2 起重臂部分M=4.387（26.05-2.5）+1.245（16.07-2.5）+0.324（7.425-2.5）+（0.187+0.145）（20-2.5） =103.314+16.895+1.596+5.81 =127.615t.m3 塔身部分M=50.035t.m4 地基部分M=225t.m5 风载荷M=5386.545+17964.7210+24330.2430 =1149246.9N.m=114.925t.mM=M-M+M+M-M=216.438-127.615+50.035+225-114.925=248.932t.m 稳定性可靠四工况4 突然卸载工作状态料斗卸载向后倾翻1 平衡臂部分M=131.693t.m2 起重臂部分M=4.387（26.05+2.5）+1.245（16.07+2.5）+0.324（7.425+2.5）+0.187（20+2.5）-0.2（0.145+3.52）（20+2.5） =125.249+23.120+3.216-16.493 =135.092t.m3 塔身部分M=50.035t.m4 地基部分M=225t.m5 风载荷M=26.7084t.mM=-M+M+M+M-M=-131.963+135.092+50.035+225-26.7084=251.456t.m第三章吊臂的设计计算第一节吊臂的结构方案1.分析单吊点与双吊点的优缺点单吊点小车变幅臂架是静定结构，而双吊点小车变幅机构是超静定结构，对于大幅度塔式起重机，采用单吊点同采用双吊点相比，在相同工况下，同一吊臂变形挠度下，臂架自重将会有明显的加大，至使用钢量加大，成本加大，经济性变差。对于同一幅度的塔式起重机，与单吊点相比，采用双吊点，将会改善臂端吊重时吊点的受力状况，有利于改善起升性能，据分析与同等起重性能的单吊点小车臂架相比，自重约可减轻5%到10%2.吊臂吊点位置的选择参照同类型塔式起重机，初选第一吊点位置距吊臂根部为12.685m，第二吊点取三个位置分别距吊臂根部距离为35.795m,37.445m,39.095m.通过后续过程的有限元分析计算，分别对该三种组合（12.685，35.795与12.685，37.445与12.685，39.095）进行分析，对比分析结果，选择最优组合。3.吊臂结构参数的选择参照同类型塔式起重机，初选吊臂各参数如下：节数一二三四长度m7.57.57.57.5上弦杆958958898898下弦杆水平面斜腹杆403403403403侧面腹杆484484453.5453.5节数五.六七八九长度m57.553上弦杆858858858858下弦杆水平面斜腹杆403403403403侧面腹杆403.5403.5403.5403.5其中第一吊点处的四根腹杆尺寸为544第二吊点处的四根腹杆尺寸为483.5各杆件截面的几何特性如下表项目面积()惯性距()上弦杆一二节0.0021850.208e-05上弦杆三四节0.0020340.168e-05上弦杆五至九节0.0019340.145e-05水平腹杆0.37e-030.63e-07一二节侧面腹杆0.552e-030.135e-06三四节侧面腹杆0.456e-030.987e-07五至九节侧面腹杆0.401e-030.673e-07吊点一处腹杆0.628e-030.197e-06吊点二处腹杆0.489e-030.122e-06下弦杆一二节0.002880.392e-05下弦杆三四节0.002560.276e-05下弦杆五至九节0.00180.170e-05根据上述参数建立有限元模型对其进行分析计算，并校核其强度、刚度、稳定性。4有限元模型建立过程的几点简化1)对于吊臂自重，简化为集中力均加于上弦杆的节点上。2)吊点处约束的确定。而实际上吊点处的约束完全由拉杆的拉力产生，拉力的水平分力对吊臂产生水平方向的轴向压力，拉杆的垂直分力约束吊臂的垂直方向的位移，若按传统算法在吊点处加以垂直方向约束，限制垂直方向的自由度，再算出水平力，以集中力的方式将水平载荷加入，发现水平载荷的加入会对垂直约束产生的反力有影响，也就是说由于吊臂高度的水平载荷的介入将产生一力偶，使吊点处垂直反力发生变化，为与现实更为符合，此次建模将与实际情况一样将用拉杆限制吊点约束，再将拉杆的另一端即塔顶处，加除一转动自由度以外的五个自由度给以约束，这样便能与实际负荷，使分析结果更加接近实际。 3）通过对吊臂的简化，忽略标准界之间，标准节与前后节之间的连接，把吊臂看成均匀的空间钢架。上下弦杆设置为压弯梁，腹杆设置为空间链杆。4)先生成节点，通过节点生成单元，再施加载荷，在施加载荷时，在每组吊点组合中，分别按三种工况加载，分别在吊臂最大有效幅度处，跨中处，吊臂最小有效幅度处。在分析中修改模型三次(三个吊点位置),每个模型分别按三个工况加载。第四章臂架结构设计计算4.1 臂架计算表4-1-1臂节H(m)B(m)e(m)一.二110122.630.25三.四.109.5123.632.713五.六.七.八108.9124.841.134.2 原始参数1=arctg7010/12685=24.98。 2=8.5。Gb=3940kg Gg=145kg Gc=187kg GQ=458kgGs=55kg qb=Gb/L=3910/50.5=78.02kg/m4.3 臂架截面力学特性计算4.3.1. 单肢上弦 958（一至八节）惯性矩I=D4(1-4)/64=3.14(9.5)41-(79/95) 4/64=208.624cm4抗扭截面系数w=D3(1-4)/32=3.14(9.5)31-(79/95) 4/32=43.92 cm3钢管截面积A=D2(1-2)/4=3.14(9.5)21-(79/95) 2/4=21.85 cm2i=3.09cm4.3.2. 单肢下弦a.1-2节 2-L9028- 9828Ix=Iy=（9.8）4/12-（9.8-0.82）4/12=392 cm4Wx=Wy=2Ix/B=2392/9.8=80 cm3A=（9.8）2-（9.8-0.82）2=28.8 cm2Ix=iy=3.69cmb.3-5.节 2L80288828Ix=Iy=（8.8）4/12-（8.8-0.82）4/12=275.8 cm4Wx=Wy=2Ix/B=2275.8/8.8=62.7 cm3A=（8.8）2-（8.8-0.82）2=25.6 cm2Ix=iy=3.28cmc.6-9.节 2L75268126Ix=Iy=（8.1）4/12-（8.1-0.62）4/12=169.83 cm4Wx=Wy=2Ix/B=2169.83/8.1=41.9 cm3A=（8.1）2-（8.1-0.62）2=18cm2Ix=Iy=3.07cm4.4组合截面的几何特性组合截面的形心位置. a.1-2节 b.3-4节 C. 5-8节 4.5臂架内力及拉杆内力计算图中：柔度系数设臂架为弹性体，拉杆为刚性体，支座1处的变形在M0的作用下：在M1的作用下：在M2的作用下：在R1的作用下：在p的作用下：在Q的作用下：在q的作用下：（q=1.1）设臂架为刚性体，拉杆为弹性体，支座1处位移= 由有632.67T1+686.1T2=22768873 联立解的T1=6313kg T2=31869kg跨内起吊时，由M0=0有632.67T1+686.1T2=13616898+Qibi在OB段内 0xL2 L1xL2代入各截面的Qi值。求出不同的fQi值整理有 4.6回转平面内的载荷计算1）吊臂侧面受的风载 Mxw=2368480kg.cm Myw=3483520kg.cm Xc=22.25m yc =41.55m2)吊车及吊具风载2.1 吊车迎风面积 Q=起吊载荷（t）2.2小车及吊钩的迎风面积2.3风力计算 n=0.6r/min 制动时间t=4s Cw=1.2 q=250N/m24.7吊点参数及危险吊重工况表6-5-1截面0ABCDELi(m)06.3412.68524.94539.48550.5LE-Li50.544.1637.81525.55511.0150Qi6663.01.721.34.8横向载荷内力计算1.吊臂风载 qb=0.151kg/cm pw=0.151Li2.吊臂回转惯性力由F=ma 得ag=v/t=2nRi/t qbF=0.124Ri 2）吊车及吊具风载 3）吊车及吊具回转惯性力表6-6-25)吊臂横向内力综合表6-6-34.9吊臂纵向弯矩的计算1）吊车在臂端 1=1.1 2.1=1.3 2.2=1.15 2.3=1.05 2）.吊车在C截面：计算公式同前，只是将LrLoc，且吊车只对其作面截面产生弯矩。3）.吊车在A 截面同理：将LrLoa4.10臂架各截面应力校换1.吊车在臂端、臂根的校核Mox=0, My=3168817kg.cm N=35015kgWy=3547cm3 Wx上 =2417 cm3 Wx下=63690 cm3 A=79.46cm20=-N/A- My/ Wy=-1334kg/ cm2（1）.A-A截面MxA=-1162742kg.cm MyA =2452371kg.cm N=35015kg（2）.B-B 截面（3）.D-D截面需加强4.11吊车在C 截面（1）.臂根的校核C-C 截面的校核4.12臂架整体稳定性校核计算吊车再臂端.吊车在跨中吊车在跨内取OB长为计算长度（起升平面内）LOB=1268.5 查表回转平面内满足要求2）吊车在跨中工况3.吊车在A截面 4.13臂架上下弦单肢稳定性校核计算1）吊车在臂端臂根D- D截面 2)工况.吊车在C 面 3）.工况.吊车在A-A截面 4.14吊臂稳定性校核1）工况32中三四节上弦杆的稳定性校核此工况下单元最大轴向压力=183960N；三四节上弦杆面积A=0.002034；三四节上弦杆截面惯性距I=0.168e-05；上弦杆受力单元长度L=1.49m;弹性模量E=2.0e+011;上弦杆材料比例极限为=2.10e+08上弦杆材料屈服极限为=2.45e+08上弦杆受力单元长度长度系数=0.9(机械设计手册查得桁架中有节点的杆件长度系数为0.9)许用稳定安全系数为=0.8至3.0(机械设计手册查得钢材料中心压杆中结构的压杆稳定安全系数为0.8至3.0)由截面的惯性半径细长比因为不能使用欧拉公式，又其中从机械设计手册查得a=304Mp,b=1.12又，故按压缩强度计算，临界应力故三四节上弦杆的稳定性良好。2）工况32中五至九节上弦杆的稳定性校核此工况下单元最大轴向压力=155748N；五至九节上弦杆面积A=0.001934；五至九节上弦杆截面惯性距I=0.145e-05；上弦杆受力单元长度L=1.65m;弹性模量E=2.0e+011;上弦杆材料比例极限为=2.10e+08上弦杆材料屈服极限为=2.45e+08上弦杆受力单元长度长度系数=0.9(机械设计手册查得桁架中有节点的杆件长度系数为0.9)许用稳定安全系数为=0.8至3.0(机械设计手册查得钢材料中心压杆中结构的压杆稳定安全系数为0.8至3.0)由截面的惯性半径细长比因为不能使用欧拉公式，又其中从机械设计手册查得a=304Mp,b=1.12又，故按直线经验公式计算，临界应力得临界压力进一步得工作稳定系数故五至九节上弦杆的稳定性良好。3）工况31中的五至九节下弦杆的稳定性校核此工况下单元最大轴向压力=134680N；五至九节下弦杆面积A=0.0018；五至九节下弦杆截面惯性距I=0.17e-05；下弦杆受力单元长度L=1.65m；弹性模量E=2.06e+011；下弦杆材料比例极限为=2.0e+08；下弦杆材料屈服极限为=2.35e+08；下弦杆受力单元长度长度系数=0.9(机械设计手册查得桁架中有节点的杆件长度系数为0.9)；许用稳定安全系数为=0.8至3.0(机械设计手册查得钢材料中心压杆中结构的压杆稳定安全系数为0.8至3.0)；由截面的惯性半径细长比因为不能使用欧拉公式，又其中从机械设计手册查得a=304MPa,b=1.12又，故按压缩强度计算，临界应力故五至九节下弦杆的稳定性良好。4）工况32中的一二节下弦杆的稳定性校核此工况下单元最大轴向压力=179790N；五至九节下弦杆面积A=0.00288；五至九节下弦杆截面惯性距I=0.392e-05；下弦杆受力单元长度L=1.49m；弹性模量E=2.06e+011；下弦杆材料比例极限为=2.0e+08；下弦杆材料屈服极限为=2.35e+08；下弦杆受力单元长度长度系数=0.9(机械设计手册查得桁架中有节点的杆件长度系数为0.9)；许用稳定安全系数为=0.8至3.0(机械设计手册查得钢材料中心压杆中结构的压杆稳定安全系数为0.8至3.0)；由截面的惯性半径细长比因为不能使用欧拉公式，又其中从机械设计手册查得a=304MPa,b=1.12又，故按压缩强度计算，临界应力故一二节下弦杆的稳定性良好。5）工况31中侧面腹杆五至九节的稳定性校核此工况下单元最大轴向压力=18134N；五至九节侧面腹杆面积A=4.01e-04；五至九节侧面腹杆截面惯性距I=0.673e-07；侧面腹杆受力单元长度L=1.463m；弹性模量E=2.0e+011；侧面腹杆材料比例极限为=2.10e+08；侧面腹杆材料屈服极限为=2.45e+08；侧面腹杆受力单元长度长度系数=0.9(机械设计手册查得桁架中有节点的杆件长度系数为0.9)；许用稳定安全系数为=0.8至3.0(机械设计手册查得钢材料中心压杆中结构的压杆稳定安全系数为0.8至3.0
