自动上下料液压机械手设计

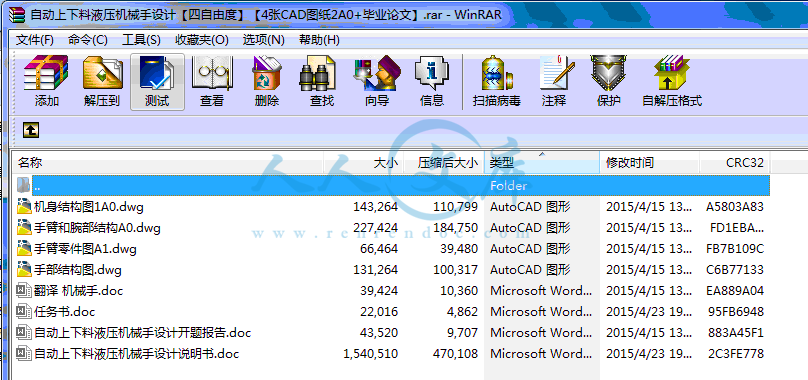

44页 16000字数+说明书+任务书+开题报告+4张CAD图纸【详情如下】

任务书.doc

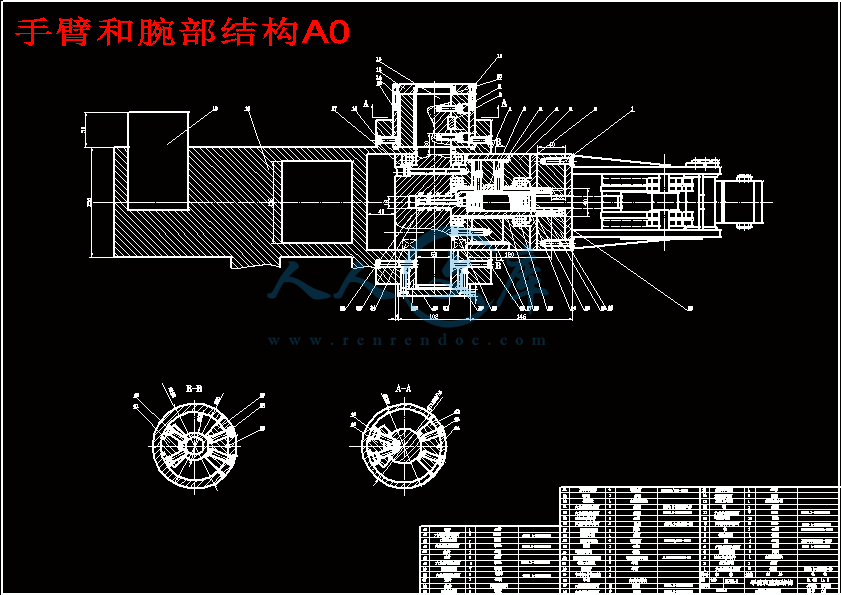

手臂和腕部结构A0.dwg

手臂零件图A1.dwg

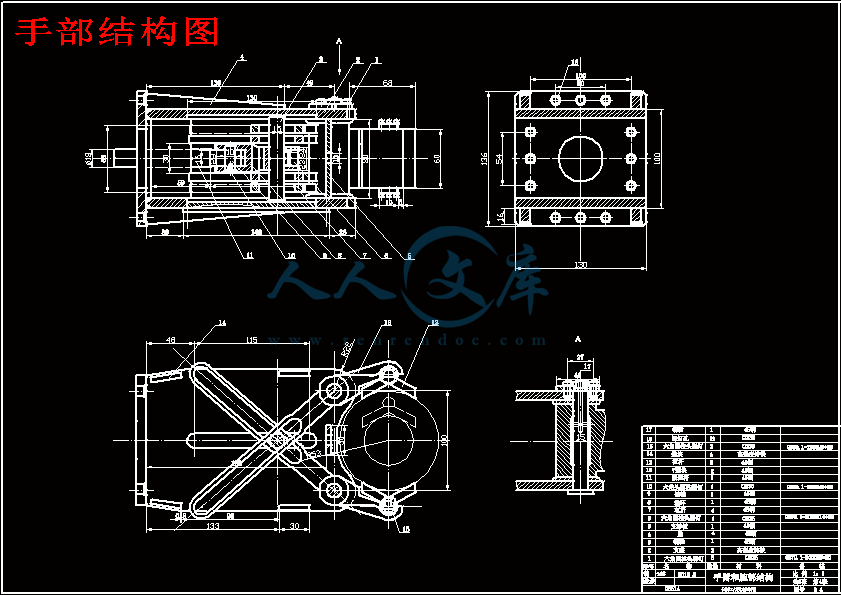

手部结构图.dwg

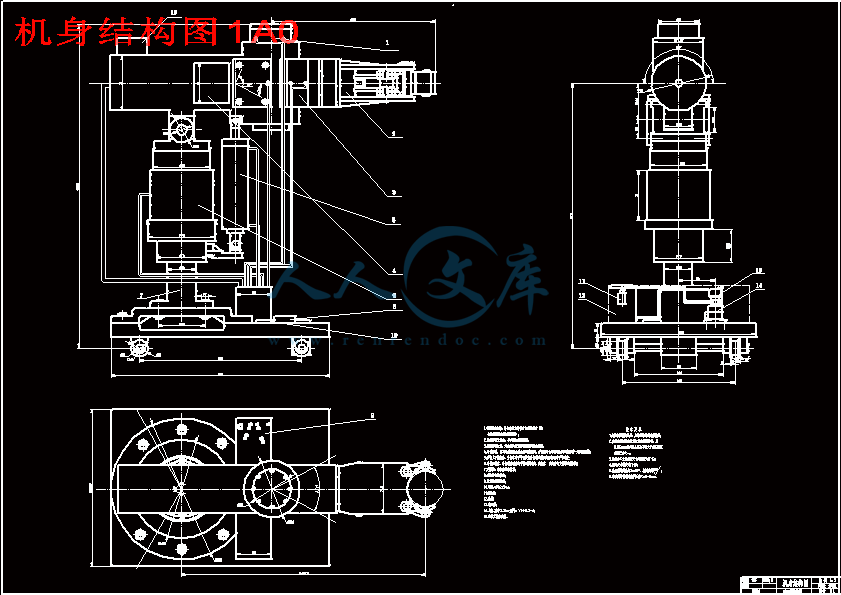

机身结构图1A0.dwg

翻译 机械手.doc

自动上下料液压机械手设计开题报告.doc

自动上下料液压机械手设计说明书.doc

摘   要

本次设计主要设计自动上下料机械手的机械系统。该系统要实现的是4自由度(RPRR R—回转关节 P—直线运动关节)关节型机械手的运动,本设计选用液压驱动系统。液压驱动应用广泛,传动平稳,且易于控制。该系统的控制系统采用一般PLC所具有的位移寄存器和位移指令来编程。

关键词:机械手 4自由度 关节型 液压驱动 控制系统

Abstract

This paper designs automatic loading and unloading manipulator's mechanical system. This system may realize 4 degreesof freedom (RPRR R rotation joint P translation joint) the joint manipulator movement.This design selects the hydraulic driving system. Thehydraulic driving application is widespread.The transmission is steady.Also control is easy . Control systemof this system uses the displacement register and the shift order which general PLC hasprograms.The control system of this system can program by using the displacement register and displacement instruction of PLC.

Keywords: Manipulator  4 degrees of freedom  Joint  Hydraulic  Driving system   Control system

目  录

摘要…………………………………………………………………………………… Ⅰ

Abstract……………………………………………………………………………… Ⅱ

第1章 绪论 …………………………………………………………………………1

  1.1 工业机械手的概况……………………………………………………………1

  1.2 工业机械手的分类……………………………………………………………3

  1.3 工业机械手在生产中的应用…………………………………………………4

  1.4 本章小结………………………………………………………………………4

第2章 自动上下料机械手的设计方案…………………………………………5

  2.1 工业机械手的组成……………………………………………………………5

  2.2 工业机械手的规格参数 …………………………………………………… 5

  2.3 设计路线与方案………………………………………………………………6

    2.3.1 设计步骤………………………………………………………………6

    2.3.2 研究方法和措施………………………………………………………6

  2.4 本章小结………………………………………………………………………6

第3章 机械手的计算与分析 ……………………………………………………6

  3.1 手部计算与分析………………………………………………………………7

    3.1.1 滑槽杠杆式手部设计的基本要求……………………………………7

    3.1.2 手部的计算和分析……………………………………………………7

  3.2 腕部的计算和分析 …………………………………………………………13

    3.2.1 腕部设计的基本要求 ………………………………………………13

    3.2.2 腕部回转力矩的计算 ………………………………………………14

    3.2.3 腕部摆动油缸的设计 ………………………………………………16

    3.2.4 选键并校核强度 ……………………………………………………18

  3.3 臂部的计算和分析 …………………………………………………………18

      3.3.1 臂部设计的基本要求………………………………………………18

      3.3.2 手臂的设计计算……………………………………………………20

  3.4 机身的计算和分析…………………………………………………………28

  3.5 本章小结……………………………………………………………………28

第4章 液压系统……………………………………………………………………28

  4.1 液压缸………………………………………………………………………28

  4.2 计算和选择液压元件………………………………………………………30

           4.2.1 液压泵的选取要求及其具体选取…………………………………30

           4.2.2 选择液压控制阀的原则……………………………………………32

           4.2.3 选择液压辅助元件的要求…………………………………………32

           4.2.4 具体选择液压元件…………………………………………………33

   4.3 本章小结…………………………………………………………………………34

第5章 液压缸的保养与维修……………………………………………………34

  5.1 液压元件的安装……………………………………………………………34

  5.2 液压系统的一般使用与维护………………………………………………35

  5.3 一般技术安全事项…………………………………………………………35

第6章 机械手控制系统…………………………………………………………35

结论……………………………………………………………………………………37

参考文献………………………………………………………………………………38

致谢……………………………………………………………………………………39

1.2 工业机械手的分类

   现在对工业机械手的分类尚无明确标准,一般都从规格和性能两方面来分类。按规格(所搬运工件的重量)分类:

1.微型的—搬运重量在1公斤以下:

2.小型的—搬运重量在10公斤以下:

3.中型的—搬运重量在50公斤以下:

4.大型的—搬运重量在50公斤以上。

目前大多数工业机械手能搬运的重量为1~30公斤。最小的为0.5公斤,最大的已达到800公斤。

按功能分类:

1.简易型工业机械手

有固定程序和可变程序两种。固定程序有凸轮转鼓和挡块转鼓控制:可变程序可插销板或顺序转动控制来给定程序。

这种机械手多为气动或液动,结构简单,改变程序比较容易。只使用在程序较简单的点位控制,但作为一般单机服务的搬运作业已足够。所以,目前这种工业机械手数量最多。

2.记忆再现型工业机械手

这种工业机械手由人工通过实验装置传动一遍,由磁带(或磁鼓)把程序记录下来,此机械手就自动按记忆的程序重复进行循环动作。

这也是采用较多的一种,多为电液伺服驱动。与前者比较有较多的自由度,能进行程序较复杂的作业,通用性较广。

3.计算机数字控制的工业机械手

可通过更换穿孔带或其他记忆介质来改变工业机械手的动作,还可以进行多种控制(DNC)。技术还可以是可编程序控制或普通的微机计算机。

4.智能工业机械手(机器人)

由电子计算机控制,通过各种传感元件等具有视觉、热感、触觉、行走机构等。

按用途分:

1.专用机械手

附属于主机的,具有固定程序而无独立控制系统的机械装置,这种工业机械工作对象不变,手动比较简单,结构简单,使用可靠,施用于大批量生产自动线或专机作为自动上、下料用。

2.通用机械手

具有独立控制系统,程序可变、动作灵敏、动作灵活多样的机械手。通用机械手的工作范围大,定位精度高,通用性强,使用于工件经常变换的中、小批量自动化生产。

  1.3 工业机械手在工业生产中的应用

  工业机械手在生产中的应用非常广泛,还可以归纳为以下的一些方面:

1.建造旋转零件体自动线方面

  建造旋转零件体(轴类、盘类、环类零件)自动线,一般都采用机械手在机床之间传送工件。

2.在实现单机自动化方面

  (1)各类半自动车床,有自行夹紧、进刀、切削、退刀和松开的功能,但仍需人工上下料,装上机械手,可实现全自动化生产。

  (2)注塑机有加料、合模、成型、分模等自动工作循环,装上机械手自动取料,可实现全自动生产。

  (3)冲床有自动上下冲压循环,机械手上下料可实现冲压上产自动化。

3.铸、锻、焊、热处理等方面

总的来说,由于工业机械手的特点满足了社会生产的需要,进而带来了经济效益。其特点:

  (1)对环境的适应性强,能代替人从事危险,有害的操作,在长时间对人体有害的场所,机械手不受影响。

  (2)机械手能持久、耐劳、可以把人从单调的繁重的劳动中解放出来,并能扩大和延伸人的功能。

  (3)动作准确,可保证稳定和提高产品的质量,同时可避免人为操作的错误。

  (4)通用性灵活性好,特别是通用机械手,能适应产品品种迅速变化的要求,满足柔性生产的需要。

(5)采用机械手能明显的提高劳动生产率和降低成本。

  1.4 本章小结

  本章介绍了工业机械手的概括,工业机械手的分类、应用。工业机械手在国民生产中有广泛的应用,许多机械设备都用到工业机械手,它是近代自动控制领域内出现的一种新型的技术装备。我设计的工业机械手设备简单,动作灵活,经济实用,稳定性好,适于使用。结  论

本篇设计的机械手综合和运用了机械零件、理论力学、材料力学、机械原理、金属工艺学、热处理、技术测量、机械制图等知识,它主要是应用在那些单调、频繁的操作中用以代替人的劳动进行工作,它的主要优点是:

1. 工作时间持久,不会出现人的疲劳,可以重复不断的劳动,维持流水线的正常工作。

2. 对环境适应性强,可以在多粉尘、易燃、易爆、放射性强 等恶劣环境中工作。

3. 运动精确、灵活、特别是在计算机的控制下,可以达到非常高的精度要求。

4. 通用性好,除了特定用途外,适当改变手部,便可以完成喷涂、焊接等。

5. 工作效率高,提高劳动生产率的同时也提高了成本。

本机械手可以根据需要加上行走机构,以便实现远距离操作。

致  谢

紧张的毕业设计即将接近尾声,我在这次设计中收获了很多。这次设计对于我们每一即将走向工作岗位的同学来说都是非常重要。这不仅是我们在这四年里所学过的知识进行综合运用,而且是将我们所学的知识应用于实践的一次检验。通过这次毕业设计,我将大学四年所学的知识进行了一次系统的学习总结,加深了对所学知识的掌握,提高了我们对所学的知识的合理运用的能力,同时也发现了自己知识的弱点和薄弱环节,并及时地加以改正和补充。也使我的知识系统更加的完善。

毕业设计是对大学四年所学知识及个人能力的一次综合检验,既巩固了原有知识,又拓宽了知识面,加深了对机械设计的认识,也了解了当今世界工业的发展趋势,更进一步学习了有关工业机器人的相关知识,学到了许多未曾接触过的知识,增强了自己的学习能力和逻辑思维能力。我在设计过程中,不仅应用了以前所学过的相关专业知识,同时还查阅了大量的相关资料和文献,使我对这一领域有了初步的了解和认识。在整个设计过程中,我在现有产品设计的基础之上又充分地发挥了自己的创造和思维能力,使此产品更加的完善。能将自己学习的理论知识真正运用到实际中,让理论真正的得到检验,这对我们每个人来说都是一个十分宝贵而难得的机会。对实际中出现的问题用理论解决的能力,也是我们在今后走向工作岗位所十分需要的。通过设计培养了我科学严谨、精益求精、认真对待问题的工作态度;使我明白在实际中来不得半点马虎。

由于实际设计的经验不足、相关的专业知识缺乏、设计水平也是有限的,在设计上还存在着许多的不足。在此感谢指导老师吴翠红老师给予的充分指导,并提出了许多的宝贵意见,及时地改正了许多设计中的错误,使我的设计更加的合理、完善。再次向吴老师表示深深的谢意。同时也感谢各位同学能在繁忙的设计工作之余给予我很多建议和帮助。

短暂而充实的大学的生活即将结束,在这四年的学习和生活中,全体老师的严谨的教学作风和忘我的敬业精神使我深深地受到了感动。老师们的言传身教培养了我良好的学习态度。各位老师教给我的知识将伴随我以后的工作生涯。老师的教诲我将牢记在心中,在今后的学习和工作中我会更加努力地拼搏,不辜负各位老师的期望和厚爱。再次对老师们的教导和辛勤劳动表示万分感谢。

参考文献

[1]濮良贵.《机械设计》【M】.北京: 高等教育出版社,2003.6

[2]张普礼.《机械工程手册》【M】.北京:机械工业出版社,1992.5

[3]邓广敏.《工业机械手手册》【M】。北京: 机械工业出版社,1995.8

[4]何发昌,邵远.《多功能机械手的原理及应用》【M】.北京:高等教育出版社,2002.1

[5]吴延本,刘世华.《机械设计标准手册》【M】.吉林:吉林科技出版社,1996.7

[6]刘跃南.《机械零件设计问题解析》【M】.北京:中国致公出版社,1999.4

[7]徐福玲.《液压与气压传动》【M】.北京:机械工业出版社,2004.2

内容简介:
题目名称自动上下料机械手题目类别设计类题目性质结合实际专业参加本题目学生人数1人论文类虚拟题目题目来源、教师准备情况、主要培养学生哪些能力1本题目来源于指导教师的命题。2指导教师对此课题有较深的理论基础及经验,在师生共同努力下定能顺利、按期完成该课题设计。3本课题主要培养学生对已有知识的运用能力、查找资料和阅读能力、英译汉的能力、工程机械的设计、制造能力。题 目 内 容 及 要 求题目内容: 本次设计主要设计自动上下料机械手的机械系统。该系统要实现的是4自由度(RPRR R回转关节 P直线运动关节)关节型机械手的运动,本设计选用液压驱动系统。液压驱动应用广泛,传动平稳,且易于控制。该系统的控制系统采用一般PLC所具有的位移寄存器和位移指令来编程。要求:1.写出11.5万字的论文,绘制总装图和重要的零件图。论文内容包括:(1)绪论。(2)自动上下料机械手的设计方案。(3)机械手的计算与分析。(4)液压系统。(5)液压缸的保养与维修。(6)机械手控制系统2.将一篇与本课题有关的英文资料,翻译成中文(约5000字)。实践环节安排实习4周实验计算机应用计算机绘图4周中、外文参考资料:1濮良贵机械设计 【M】 北京 高等教育出版社,2003.6 2张普礼机械工程手册 【M】北京 机械工业出版社,1992.53邓广敏工业机械手手册 【M】北京 机械工业出版社,1995.84何发昌,邵远多功能机械手的原理及应用 【M】北京 高等教育出版社,2002.15吴延本,刘世华机械设计标准手册 【M】吉林 吉林科技出版社,1996.76刘跃南机械零件设计问题解析 【M】北京 中国致公出版社,1999.47徐福玲液压与气压传动 【M】北京 机械工业出版社,2004.2教研室主任审 批 签 字分 院 院 长审 批 签 字注:题目类别和题目性质请用符号填在相应栏内。长春理工大学光电信息学院机械手 能模仿人手和臂的某些动作功能,用以按固定程序抓取、搬运物件或操作工具的自动操作装置。它可代替人的繁重劳动以实现生产的机械化和自动化,能在有害环境下操作以保护人身安全,因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。 机械手主要由手部和运动机构组成。手部是用来抓持工件(或工具)的部件,根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式,如夹持型、托持型和吸附型等。运动机构,使手部完成各种转动(摆动)、移动或复合运动来实现规定的动作,改变被抓持物件的位置和姿势。运动机构的升降、伸缩、旋转等独立运动方式,称为机械手的自由度 。为了抓取空间中任意位置和方位的物体,需有6个自由度。自由度是机 械手设计的关 键参数。自由 度越多,机械手的灵活性越大,通用性越广,其结构也越复杂。一般专用机械手有23个自由度。 机械手的种类,按驱动方式可分为液压式、气动式、电动式、机械式机械手;按适用范围可分为专用机械手和通用机械手两种;按运动轨迹控制方式可分为点位控制和连续轨迹控制机械手等。 机械手通常用作机床或其他机器的附加装置,如在自动机床或自动生产线上装卸和传递工件,在加工中心中更换刀具等,一般没有独立的控制装置。有些操作装置需要由人直接操纵,如用于原子能部门操持危险物品的主从式操作手也常称为机械手。二、课题研究的目的、意义在机械工业中,应用机械手的意义可以概括如下:一、以提高生产过程中的自动化程度应用机械手有利于实现材料的传送、工件的装卸、刀具的更换以及机器的装配等的自动化的程度,从而可以提高劳动生产率和降低生产成本。二、以改善劳动条件,避免人身事故在高温、高压、低温、低压、有灰尘、噪声、臭味、有放射性或有其他毒性污染以及工作空间狭窄的场合中,用人手直接操作是有危险或根本不可能的,而应用机械手即可部分或全部代替人安全的完成作业,使劳动条件得以改善。在一些简单、重复,特别是较笨重的操作中,以机械手代替人进行工作,可以避免由于操作疲劳或疏忽而造成的人身事故。三、可以减轻人力,并便于有节奏的生产应用机械手代替人进行工作,这是直接减少人力的一个侧面,同时由于应用机械手可以连续的工作,这是减少人力的另一个侧面。因此,在自动化机床的综合加工自动线上,目前几乎都没有机械手,以减少人力和更准确的控制生产的节拍,便于有节奏的进行工作生产。综上所述,有效的应用机械手,是发展机械工业的必然趋势。三、国内外现状和发展趋势工业机械手是近几十年发展起来的一种高科技自动化生产设备。工业机械手的是工业机器人的一个重要分支。它的特点是可通过编程来完成各种预期的作业任务,在构造和性能上兼有人和机器各自的优点,尤其体现了人的智能和适应性。机械手作业的准确性和各种环境中完成作业的能力,在国民经济各领域有着广阔的发展前景。机械手是在机械化,自动化生产过程中发展起来的一种新型装置。在现代生产过程中,机械手被广泛的运用于自动生产线中,机械人的研制和生产已成为高技术邻域内,迅速发殿起来的一门新兴的技术,它更加促进了机械手的发展,使得机械手能更好地实现与机械化和自动化的有机结合。机械手虽然目前还不如人手那样灵活,但它具有能不断重复工作和劳动,不知疲劳,不怕危险,抓举重物的力量比人手力大的特点,因此,机械手已受到许多部门的重视,并越来越广泛地得到了应用自动换刀装置是数控加工中心在工件的一次装夹中实现多道工序加工不可缺少的装置, 主要由刀库、机械手和驱动装置几部分组成。机械手和驱动装置是两个关键部分, 根据驱动装置的不同, 自动换刀装置可分为凸轮式、液压式、齿轮式、连杆式及各种机构复合式, 其中以凸轮式用得较多。发达国家数控加工中心的立式自动换刀机械手主要采用凸轮式, 我国加工中心技术起步较晚, 对自动换刀机械手研究较少。进入20 世纪90 年代后, 北京机床研究所、大连组合机床研究所、济南第一机床厂、青海机床厂以及陕西省的秦川机床厂都对立式自动换刀机械手进行了研究和开发。迄今为止, 我国制造的加工中心配置的自动换刀机械手大多数是进口的。其主要原因: 一是国内生产的换刀机械手质量较差, 成本也不低; 二是进口换刀机械手价格虽然较高, 但在整个加工中心中所占份额不大。作为加工中心的配套技术, 自动换刀机械手的研究和开发将直接影响到我国自动化生产水平的提高, 从经济上、技术上考虑都是十分必要的。立式换刀机械手和卧式换刀机械手已得到广泛应用20 世纪90 年代以来, 数控加工技术得到迅速的普及和发展, 数控机床在制造业得到了越来越广泛的应用。带有自动换刀系统的数控加工中心在现代先进制造业中起着愈来愈重要的作用, 它能缩短产品的制造周期, 提高产品的加工精度, 适合柔性加工。加工中心是数控机床中较为复杂的加工设备, 由于其具有多种加工能力而得到广泛的应用, 其强大的加工能力和效率得益于其配置的自动换刀装置(A u2tomat ic Too l Changer)。换刀装置作为加工中心的重要组成部分, 其主要作用在于减少加工过程中的非切削时间, 提高生产率, 降低生产成本, 进而提升机床乃至整个生产线的生产力。加工中心自动换刀装置是实现多工序连续加工的重要装置, 其结构设计及其控制是实现加工中心设计制造的关键。加工中心的换刀过程较为复杂, 动作多, 动作间的相互协调关系多, 因而自动换刀系统性能的好坏直接影响加工效率的高低. Manipulator Can imitate the arms of the manpower and some action function, according to fixed program to grab, transporting or operating tool for automatic operation of the device. It can replace the hard labor in order to realize people the mechanization of manufacturing and automation, can in harmful environment operation to protect personal safety, and is widely used in mechanical manufacturing, metallurgy, electronics, light industry and atomic energy and other departments.Manipulator by hand and sports organizations main component. The hand is used to catch the workpiece (or tools) components, according to be grasped by the objects shape, size, weight, materials and operational requirements and have a variety of structure forms, such as the gripping type, the type and adsorption type , etc. Movement mechanism, make hand finish all kinds of rotation (swing), mobile or complex movement to achieve the specified action, change the position of the object were caught and position. The rise and fall of sports organizations, adjustable, and rotated independence movement way, called manipulator of freedom. In order to grab any space position and orientation of the object, need to have six degrees of freedom. Freedom is a machine designed off hand gave the key parameters. The more free degrees, the greater the flexibility of the manipulator, the more general broad, its structure is also more complicated. General robots for 2-3 degrees of freedom.The type of manipulator, according to drive mode can be divided into hydraulic, pneumatic, electric and mechanical manipulator; According to applicable range can be divided into robots for and general manipulator two; According to the trajectory control mode can be divided into position control and continuous track control robots.Robots are used for machine tools or other machines additional device, such as in the automatic machine or automatic production line loading and unloading and transfer on the processing center in replaced in the tools, generally no independent control device. Some operations to direct manipulation by device, as for atomic energy department conducted dangerous goods masterslave gunner is often called the manipulator.Second, subject research of the aim, significanceIn the machinery industry, the application of the significance of the manipulator can be summarized as follows:A, in order to improve the production process of automationApplication materials sent the manipulator to achieve the loading and unloading, and the replacement of the machine tool and the degree of automation in the assembly, etc, which can improve labor productivity and reduce the production cost.Second, to improve working conditions, and avoid personal accidentIn high temperature, high pressure, low temperature, low pressure, dust, noise and smell, or radioactive or have other toxic pollution and work the occasion of narrow space, the employing hand direct operation is dangerous or impossible, and the use of robots can part or all of the safety of the people instead of complete the work, make labor conditions to improve.In some simple, repetitive, especially a heavy operations, to work instead of human manipulator, can avoid the operation fatigue or negligence personal accident.Three, can reduce the manpower, and to facilitate the rhythmic productionApplication manipulator to people instead of work, it is the direct reduce human side of, at the same time as the continuous application manipulator can be used to work, it is to reduce human another side. Therefore, in the automation of the machine processing on automatic line, now almost no manipulator, to reduce human and more accurate control of the production of the beat, facilitate rhythmic work on production.To sum up, the effective application of the manipulator, mechanical industry development is an inevitable trend.Three, the situation at home and abroad and its development trendIndustrial manipulator is nearly decades developed a kind of high-tech automation production equipment. Industry of industrial robot manipulator is an important branch of. Its characteristic is can programmed to perform a variety of expected task, structure and performance in both man and machine of their respective advantages, especially reflected the intelligence of person and adaptability. Manipulator and the accuracy of all kinds of environment homework in finish the homework ability, in all areas of the national economy has broad prospects for development.Manipulator is in mechanization, automatic production process developed a kind of new type of device. In the modern production process, the manipulator is widely used to automatic production line, robots, developing and producing high technology has become a neighbourhood, quickly hair house up a new technology, it is more to promote the development of the manipulator, making the manipulator to better achieve and mechanization and automation organic union. Although at present the manipulator hand than as flexible, but it has to repeat work and labor, dont know fatigue, is not afraid of the danger, snatch the power of weight than people hand power the characteristics of large, therefore, manipulator has been many departments of attention and was to get more and more extensive applicationAutomatically change the knife device is the nc processing center in the a fixture in the realization process processing indispensable device, and the main tool store, and driving system manipulator a few parts. Manipulator and driving system is two key parts, according to drive the different, automatically change the tool device can be divided into CAM type, hydraulic, gear type, connecting rod type and various institutions compound, among them with the CAM type use morer. The developed countries of the nc machining center vertical automatically change the knife manipulator mainly USES the CAM type, processing center technology in China started late, to automatically change the knife less manipulator. In the 1990 s, Beijing institute of machine tools, dalian modular machine tool research, jinan first machine tool plant in qinghai province of shaanxi province, machine tool plant and shaanxi to vertical automatic machine tool plant in the knife manipulator research and development. So far, Chinas manufacturing processing center of the configuration of the automatically change the knife manipulator is most of the imports. The main reasons: one is the change of knife manipulator domestic production of poor quality, costs are not low; 2 it is import price change cutters manipulator although higher, but in the whole processing center slice of is not big. As a processing center supporting technology, automatically change the tools of the manipulator of research and development in our country will directly influence the automatic production level increased, from economic and technology on consideration is very necessary.Vertical and horizontal change cutters manipulator change cutters manipulator has been widely used since the 1990 s, nc machining technology of rapid popularization and development, nc machine tools in manufacturing have been applied more and more. With a knife the system automatically change the nc processing center in the modern advanced manufacturing industry plays a more and more important role, it can shorten the production cycle, improve product processing precision, suitable for flexible processing. Processing center is in the numerical control machine is relatively complex processing equipment, since it has many kinds of processing ability.5 长春理工大学光电信息学院学生毕业设计(论文)登记表分院机电工程分院专业机械设计制造及其自动化班级08514学生姓名于盛博指导教师吴翠红设计(论文)起止日期2012年 2月28日-6月17日教研室主任陈玲题目名称(包括主要技术参数)及要求1.题目名称:自动上下料机械手2.要求:(1).抓重25kg. (2).工件直径d(3).驱动方式:液压驱动.(4).动作范围:腕回转顺逆各180度. 腕转动15度-60度. 臂上仰60度下俯30度. 臂回转220度.(5).设计计算。(6).设计校核。(7)整理说明书。论文开题报告(设计方案论证)应包括以下几方面的内容:1、 本课题研究的意义;2、调研(社会调查)情况总结;3、查阅文献资料情况(列出主要文献清单);4、拟采取的研究路线;5、进度安排。一本课题研究的意义:随着机电一体化技术和计算机技术的应用,机械手的研究和开发水平获得了迅猛的发展并涉及到人类社会生产及生活的各个领域,特别是工业机械手在生产加工中的应用.机械手是近代自动控制领域中出现的一种新型技术装备,它能模仿人体上肢某些动作,在生产中代替人搬运物体或操持工具进行动作,已成为现代机械制造系统中的一个重要组成部分.二调研(社会调查)情况总结:为了更好的完成毕业论文,我进入了长春一汽天奇装备有限公司实习。在实习期间我先后被公司派往一汽大众生产车间,一汽轿车生产车间施工,我看到了机械手的实体结构,并在互联网和图书馆查阅了大量有关资料,对机械手的功能、原理及结构有了直观的了解,对顺利完成本毕业论文起到了至关重要的作用。三查阅文献资料情况(列出主要文献清单):1濮良贵机械设计 【M】 北京 高等教育出版社,2003.6 2张普礼机械工程手册 【M】北京 机械工业出版社,1992.53邓广敏工业机械手手册 【M】北京 机械工业出版社,1995.84何发昌,邵远多功能机械手的原理及应用 【M】北京 高等教育出版社,2002.15吴延本,刘世华机械设计标准手册 【M】吉林 吉林科技出版社,1996.76刘跃南机械零件设计问题解析 【M】北京 中国致公出版社,1999.47徐福玲液压与气压传动 【M】北京 机械工业出版社,2004.2四拟采取的研究路线:指导老师下达任务充分理解本课题要解决的问题查阅文件和素材(图书馆、上网)翻译英文资料(吉林省图书馆,长春市图书馆,达新校区图书馆,上网)到长春一汽天奇装备有限公司实习撰写论文(吉林省图书馆,长春市图书馆,达新校区图书馆,上网)向老师咨询CAD绘图向老师咨询指导教师审查修改、完善、定稿准备答辩。五进度安排:2月 28日 3月 15日 调研,查阅文件,书籍材料。3月 16日 3月 29日 翻译英文材料。3月 30日 4月 26日 确定设计方案,计算,写课题论文,写初稿。4月 27日 5月 17日 完善论文,定稿。5月 18日 6月 7日 绘制设计草图、打印。6月 8日 6月 17日 整理,熟悉文件,准备答辩 指导教师审阅意见: 年 月 日 记事:2 月 29日 到吉林省图书馆查阅资料3 月 5日 在一汽大众实习观察机械手工作原理3 月 2日 到老师办公室,老师给我们答疑3 月 9日 到老师办公室,老师给我们答疑3 月16日 到老师办公室,老师给我们布置写毕业论文期间还要准备些什么(小论文, 开题报告等等)3月 19日 到吉林省图书馆查阅并翻译英文材料3月 23日 到老师办公室,老师给我们答疑并检查准备材料的查找工作3月 27日 到市图书馆查阅资料3月 30日 向老师汇报确定设计方案,计算3月31 日 写课题论文,写初稿4月 6日 到老师办公室,咨询写论文时遇到的问题4月 13日 到老师办公室,咨询写论文时遇到的问题4月 20日 到老师办公室,咨询写论文时遇到的问题4月 27日 到老师办公室,老师检查论文编写情况并提出修改意见4月 28日 开始修改论文5月 4日 到老师办公室,老师检查论文修改情况,再次提出修改意见5月 11日 到老师办公室,老师检查论文修改情况,再次提出修改意见5月 18日 到老师办公室,老师检查论文修改情况,定稿5月 19日 开始绘制图纸5月25 日 到老师办公室,老师检查图纸绘制情况,提出修改意见5月27 日 草图打印,到老师办公室检查5月28 日 修改图纸6月 1日 到老师办公室,老师检查图纸绘制情况,提出修改意见6月 8日 到老师办公室,老师检查图纸绘制情况,图纸定稿6月 9日 开始整理完善毕业论文,熟悉论文准备答辩指导教师审阅意见:年 月 日 长春理工大学光电信息学院毕业设计 本科生毕业设计液压上下料机械手Hydraulic Up-down Material Manipulator学 生 姓 名专 业机械设计制造及其自动化学 号指 导 教 师分 院机电工程分院2012年6月 摘 要本次设计主要设计自动上下料机械手的机械系统。该系统要实现的是4自由度(RPRR R回转关节 P直线运动关节)关节型机械手的运动,本设计选用液压驱动系统。液压驱动应用广泛,传动平稳,且易于控制。该系统的控制系统采用一般PLC所具有的位移寄存器和位移指令来编程。关键词:机械手 4自由度 关节型 液压驱动 控制系统Abstract This paper designs automatic loading and unloading manipulators mechanical system. This system may realize 4 degreesof freedom (RPRR R rotation joint P translation joint) the joint manipulator movement.This design selects the hydraulic driving system. Thehydraulic driving application is widespread.The transmission is steady.Also control is easy . Control systemof this system uses the displacement register and the shift order which general PLC hasprograms.The control system of this system can program by using the displacement register and displacement instruction of PLC.Keywords: Manipulator 4 degrees of freedom Joint Hydraulic Driving system Control system目 录摘要 Abstract 第1章 绪论 11.1 工业机械手的概况11.2 工业机械手的分类31.3 工业机械手在生产中的应用41.4 本章小结4第2章 自动上下料机械手的设计方案52.1 工业机械手的组成52.2 工业机械手的规格参数 52.3 设计路线与方案62.3.1 设计步骤62.3.2 研究方法和措施62.4 本章小结6第3章 机械手的计算与分析 63.1 手部计算与分析73.1.1 滑槽杠杆式手部设计的基本要求73.1.2 手部的计算和分析73.2 腕部的计算和分析 133.2.1 腕部设计的基本要求 133.2.2 腕部回转力矩的计算 143.2.3 腕部摆动油缸的设计 163.2.4 选键并校核强度 183.3 臂部的计算和分析 18 3.3.1 臂部设计的基本要求18 3.3.2 手臂的设计计算203.4 机身的计算和分析283.5 本章小结28第4章 液压系统284.1 液压缸284.2 计算和选择液压元件30 4.2.1 液压泵的选取要求及其具体选取30 4.2.2 选择液压控制阀的原则32 4.2.3 选择液压辅助元件的要求32 4.2.4 具体选择液压元件33 4.3 本章小结34第5章 液压缸的保养与维修345.1 液压元件的安装345.2 液压系统的一般使用与维护355.3 一般技术安全事项35第6章 机械手控制系统35结论37参考文献38致谢3939第1章 绪 论 1.1 工业机械手概况工业机械手是人类创造的一种机器,更是人类创造的一项伟大奇迹,其研究、开发和设计是从二十世纪中叶开始的.我国的工业机械手是从80年代七五科技攻关开始起步,在国家的支持下,通过七五,八五科技攻关,目前已经基本掌握了机械手操作机的设计制造技术,控制系统硬件和软件设计技术,运动学和轨迹规划技术,生产了部分机器人关键元器件,开发出喷漆,孤焊,点焊,装配,搬运等机器人,其中有130多台喷漆机器人在二十余家企业的近30条自动喷漆生产线(站)上获得规模应用,孤焊机器人已经应用在汽车制造厂的焊装线上。但总的看来,我国的工业机械手技术及其工程应用的水平和国外比还有一定距离。如:可靠性低于国外产品,机械手应用工程起步较晚,应用领域窄,生产线系统技术与国外比有差距。影响我国机械手发展的关键平台因素就是其软件,硬件和机械结构。目前工业机械手仍大量应用在制造业,其中汽车工业占第一位(占28.9%),电器制造业第二位(占16.4%),化工第三位(占11.7%)。发达国家汽车行业机械手应用占总保有量百分比为23.4%53%,年产每万辆汽车所拥有的机械手数为(包括整车和零部件):日本88.0台,德国64.0台,法国32.2台,英国26.9台,美国33.8台,意大利48.0台。世界工业机械手的数目虽然每年在递增,但市场是波浪式向前发展的。在新世纪的曙光下人们追求更舒适的工作条件,恶劣危险的劳动环境都需要用机器人代替人工。随着机器人应用的深化和渗透,工业机械手在汽车行业中还在不断开辟着新用途。机械手的发展也已经由最初的液压,气压控制开始向人工智能化转变,并且随着电子技术的发展和科技的不断进步,这项技术将日益完善。上料机械手与卸料机械手相比,其中上料机械手中的移动式搬运上料机械手适用于各种棒料,工件的自动搬运及上下料工作。例如铝型材挤压成型铝棒料的搬运及高温材料的自动上料作业,最大抓取棒料直径达180mm,最大抓握重量可达30公斤,最大行走距离为1200mm。根据作业要求及载荷情况,机械手各关节运动速度可调。移动式搬运上料机械手主要由手爪,小臂,大臂,手臂回转机构,小车行走机构,液压泵站电器控制系统组成,同时具有高温棒料启动疏料装置及用于安全防护用的光电保护系统。整个机械手及液压系统均集中设置在行走小车上,结构紧凑。电气控制系统采用OMRON可编程控制器,各种作业的实现可以通过编程实现。国内外实际使用的多是定位控制的机械手,没有“视觉”和“触觉”反馈。目前,世界各国正积极研制带有“视觉”和“触觉”的工业机械手,使它能够对所抓取的工件进行分辨,能选取所需要的工件,并正确的夹持工件,进而精确地在机器上定位、定向。为使机械手有“眼睛”去处理方位变化的工件和分辨形状不同的零部件,它由视觉传感器输入三个视图方向的视觉信息,通过计算机进行图形分辨,判别是否是所要抓取的工件。为防止握力过大引起物件损坏或握力过小引起物件滑落下来,一般采用两种方法:一是检测把握物体手臂的变形,以决定适当的握力;另一种是直接检测指部与物件的滑动位移,来修正握力。因此,这种机械手就具有以下几个方面的性能:(1)能准确地抓住方位变化的物体;(2)能判断对象的重量;(3)能自动避开障碍物;(4)抓空或抓力不足时能检测出来。这种具有感知能力并对感知的信息做出反映的工业机械手称之为“智能机械手”,它是有发展前途的。现在,工业机械手的使用范围只限于在简单重复的操作方面节省人力,其效用是代替从事繁重的工作,危险的工作,单调重复的工作,恶劣环境下的工作方面尤其明显。至于像汽车工业和电子工业之类的费工的工业部分,机械手的应用情况决不能说是好的。虽然这些工业部门工时不足的问题尖锐,但采用机械手只限于一小部分工序,其原因是,工业机械手的性能还不能满足这些部门的要求,适于机械手工作的范围很狭小,这是主要原因。经济性问题当然也很重要,采用机械手来节约人力从经济上看,不一定总是合算的。然而,利用机械手或类似机械设备节省人力和实现生产合理化的要求,今后还会持续增长,只要技术方面和价格方面存在的问题得到解决,机械手的应用必将会飞跃发展。上料机械手和卸料机械手相对,其中上料机械手中的移动式搬运上料机械手适用于各种棒料,工件的自动搬运及上下料工作。例如铝型材挤压成型机铝棒料的搬运及高温棒料的自动上料作业,最大抓取棒料直径可达180mm,最大抓握重量可达30公斤,最大行走距离为1200mm。根据作用要求和载荷情况,机械手各关节运动速度可调。移动式搬运上料机械手主要由手爪,小臂,大臂,手臂回转机构,小车行走机构,液压泵站电器控制系统组成,同时具有高温棒料启动疏料装置及用于安全防护用的光电保护系统。整个机械手及液压系统均集中设置在行走小车上,结构紧凑。电气控制系统采用OMRON可编程控制器,各种作业的实现可以通过编程实现。随着机电一体化技术和计算机技术的应用,其研究和开发水平获得了迅猛的发展并涉及到人类社会生产及生活的各个领域,特别是工业机械手在生产加工中的广泛应用。轿车半轴加工上料机械手设计在综合多种机械手的设计原理和设计思想,根据轿车半轴加工的特点提出的,有一定的理论基础,设计水平和应用价值。 1.2 工业机械手的分类 现在对工业机械手的分类尚无明确标准,一般都从规格和性能两方面来分类。按规格(所搬运工件的重量)分类:1.微型的搬运重量在1公斤以下:2.小型的搬运重量在10公斤以下:3.中型的搬运重量在50公斤以下:4.大型的搬运重量在50公斤以上。目前大多数工业机械手能搬运的重量为130公斤。最小的为0.5公斤,最大的已达到800公斤。按功能分类:1 简易型工业机械手有固定程序和可变程序两种。固定程序有凸轮转鼓和挡块转鼓控制:可变程序可插销板或顺序转动控制来给定程序。这种机械手多为气动或液动,结构简单,改变程序比较容易。只使用在程序较简单的点位控制,但作为一般单机服务的搬运作业已足够。所以,目前这种工业机械手数量最多。2 记忆再现型工业机械手这种工业机械手由人工通过实验装置传动一遍,由磁带(或磁鼓)把程序记录下来,此机械手就自动按记忆的程序重复进行循环动作。这也是采用较多的一种,多为电液伺服驱动。与前者比较有较多的自由度,能进行程序较复杂的作业,通用性较广。3 计算机数字控制的工业机械手可通过更换穿孔带或其他记忆介质来改变工业机械手的动作,还可以进行多种控制(DNC)。技术还可以是可编程序控制或普通的微机计算机。4 智能工业机械手(机器人)由电子计算机控制,通过各种传感元件等具有视觉、热感、触觉、行走机构等。按用途分:1 专用机械手附属于主机的,具有固定程序而无独立控制系统的机械装置,这种工业机械工作对象不变,手动比较简单,结构简单,使用可靠,施用于大批量生产自动线或专机作为自动上、下料用。2 通用机械手具有独立控制系统,程序可变、动作灵敏、动作灵活多样的机械手。通用机械手的工作范围大,定位精度高,通用性强,使用于工件经常变换的中、小批量自动化生产。 1.3 工业机械手在工业生产中的应用工业机械手在生产中的应用非常广泛,还可以归纳为以下的一些方面:1. 建造旋转零件体自动线方面建造旋转零件体(轴类、盘类、环类零件)自动线,一般都采用机械手在机床之间传送工件。2. 在实现单机自动化方面(1)各类半自动车床,有自行夹紧、进刀、切削、退刀和松开的功能,但仍需人工上下料,装上机械手,可实现全自动化生产。(2)注塑机有加料、合模、成型、分模等自动工作循环,装上机械手自动取料,可实现全自动生产。(3)冲床有自动上下冲压循环,机械手上下料可实现冲压上产自动化。3. 铸、锻、焊、热处理等方面总的来说,由于工业机械手的特点满足了社会生产的需要,进而带来了经济效益。其特点:(1)对环境的适应性强,能代替人从事危险,有害的操作,在长时间对人体有害的场所,机械手不受影响。(2)机械手能持久、耐劳、可以把人从单调的繁重的劳动中解放出来,并能扩大和延伸人的功能。(3)动作准确,可保证稳定和提高产品的质量,同时可避免人为操作的错误。(4)通用性灵活性好,特别是通用机械手,能适应产品品种迅速变化的要求,满足柔性生产的需要。(5)采用机械手能明显的提高劳动生产率和降低成本。 1.4 本章小结 本章介绍了工业机械手的概括,工业机械手的分类、应用。工业机械手在国民生产中有广泛的应用,许多机械设备都用到工业机械手,它是近代自动控制领域内出现的一种新型的技术装备。我设计的工业机械手设备简单,动作灵活,经济实用,稳定性好,适于使用。第2章 工业机械手的设计方案 2.1 工业机械手的组成 工业机械手是由执行机构,驱动机构和控制部分所组成,各部分关系如下框图: 图2.1 工业机械手各部分关系图执行机构:执行机构包括抓取部分(手部)、腕部、臂部和行走机构等运动部件所组成。1.手部:直接与工件接触的部分,一般是回转型或平移型。传动机构形式多样,常用的有:滑槽杠杆式、连杆杠杆式、弹簧式等。2.腕部:是联接手部和手臂的部件,并可用来调整被抓取物体的方位。3.臂部:手臂是支撑被抓物体,手部,腕部的重要部件。手臂的作用是带动手指去抓取物件,并按预定要求将其搬运到给定位置。该设计的手臂有三个自由度,采用关节式坐标(绕横轴旋转,上下摆动和左右摆动)关节坐标式具有较大的工作空间和操作灵活性,机械臂的结构性容易进行优化,便于提高机械手的动态操作性能。4.行走机构:有的工业机械手带有行走机构。驱动机构:有气动,液动,电动和机械式四种形式。控制系统:有点位控制和连续控制两种方式。机身:它是整个工业机械手的基础。 2.2 规格参数工业机械手的规格参数是说明机械手规格和性能的具体指标,一般包括以下几个方面:1.抓重(又称臂力):额定抓取重量或称额定负荷,单位为公斤;2.自由度数目和坐标形式:整机,手臂和手腕等运动共有几个自由度,并说明坐标形式;3.定位方式:固定机械挡块,可调机械挡块,行程开关,电位器及其他各种位置设定和检测装置;4.驱动方式:气动,液动,电动和机械式四种形式;5.手臂运动参数;6.手腕运动参数; 7.手指夹持范围和握力;8.定位精度:位置设定精度和重复定位精度;9.轮廓尺寸:长宽高(毫米);10.重量:整机重量。 2.3 设计路线与方案 2.3.1 设计步骤1.查阅相关资料;2.确定研究技术路线与方案构思;3.结构和运动学分析;4.根据所给技术参数进行计算;5.按所给规格,范围,性能进行分析,强度和运动学校核;6.绘制工作装配图草图;7.绘制总图及零件图等;8.总结问题进行分析和解决。 2.3.2 研究方法和措施使用现在机械设计方法和液压传动技术进行设计,采用关节式坐标(四个自由度,可以绕横,纵轴转动和上下左右摆动)。 2.4 本章小结 本章介绍了工业机械手的组成、规格参数、设计路线等内容,这种设计的机械手组成全面,配置合理,能达到一定的使用要求。第3章 机械手各部分的计算与分析 3.1 手部计算与分析手部按其夹持工件的原理,大致可分为夹持和吸附两大类。夹持类最常见的主要有夹钳式,本设计主要考虑夹钳式手部设计。夹钳式手部是由手指,传动机构和驱动装置三部分组成,它对抓取各种形状的工件具有较大的适应性,可以抓取轴,盘,套类零件,一般情况下多采用两个手指。 3.1.1 滑槽杠杆式手部设计的基本要求(1)应具有适当的夹紧力和驱动力。(2)手指应具有一定的开闭范围。(3)应保证工件在手指内的夹持精度。(4)要求结构紧凑,重量轻,效率高。 (5)应考虑通用性和特殊要求。 3.1.2 手部的计算和分析 (1)手部受力分析图3.1 手部受力图(1)图3.2手部受力图(2) (2)手指尺寸初步设定由拉杆的力平衡条件: 得 由得 又由工件的平均半径mm初取V型手指的夹角2mm,滑杆总长h=170(3)夹紧力计算又由于工件的直径不影响其轴心的位置即定位误差为零,手指水平位置夹取水平位置放置的工件。由工业机械手设计基础表21查得N0.5G=0.525=12.5kg又因为 (3.1)当取最小值时,则增力比较大,手指走到最小行程时则有则又因为2amin=19.88kg 取安全系数,工作情况系数传动机构的机械效率 (3.2)手指夹紧时:夹紧缸活塞移动范围L130mm,其动作时间t=1.5s(由机械手的动作节拍时间得之),所以夹紧活塞移动得平均速度v为: 运动部件得总重估算G10kg夹紧力N与驱动力P的关系:由于结构左右对称,在驱动力P的作用下,每一滑槽杠杆受力相等图3.3夹紧力与驱动力的关系图在不计摩擦力的情况下,为夹紧状态得倾斜角50夹紧工件半径为50mm为例38.9kg (3.3)根据各力对回转支点的力矩平衡条件,同样在不计摩擦力的情况下,c为杠杆动力臂,即驱动销对滑槽杠杆作用力对支点的垂直距离。又因为a=50mmC=则 Nb=当夹紧半径为25mm的工件时,则Nb=(4)动作特性和传动特点定位到最大行程时,则取又因为,滑槽杠杆手指最大开闭角为滑槽倾斜角的变化范围可以为可见机构传动比将在下列范围内变化,所以开始所初步取的a,b与均符合要求。(5)确定夹紧油缸外径D驱动杆行程与手指开闭范围关系分别为手指夹紧工件范围值时,滑槽相对于两支点连接的倾斜角。机构效率考虑到机构效率,传力比N/P的公式应力 0.9又因为G=250N,夹紧力F=500N,-工作负载即为重物重力250N。导轨摩擦阻力负载,对于平导轨垂直于导轨的工作负载,0。f-导轨摩擦系数,取静摩擦系数为0.2,动摩擦系数为0.1。,一般取0.010.5s,时间内速度变化量启动:稳态:工作压力P的确定,工作压力根据负载大小及机器的类型来初步确定。参阅机械设计手册表37.5按载荷选择工作压力为1。计算液压缸内径D和活塞杆直径d,由负载可知最大负载F为275N。根据液压系统设计手册表22可取为0.5,为0.95,d/D为0.7。又因为 (3.4)根据液压系统设计手册表24,将液压缸内径圆整为标准系列直径D=25mm,活塞杆直径按d/D0.7及表25活塞直径系列取d=18mm。按工作要求夹紧力为一个夹紧缸提供,考虑到夹紧力的稳定性。夹紧缸的工作压力应大于复位弹簧的弹力。又因为进油缸在有杆腔,则其有效工作面积 (3.5)液压缸壁厚和外径计算,为最大工作压力的1.5倍,1.5。高强度铸铁,60液压缸工作行程的确定,并参照表26中的系列尺寸选取标准值S=100mm。缸盖厚度的确定一般液压缸为平底缸盖,其有效厚度t按强度要求计算。 (3.6)现取t=20mm。活塞的宽度B一般取B=()D=0.6D=15mm。夹紧缸弹簧的确定。弹簧工作载荷F=50N最大轴直径最小筒直径弹簧刚度查机械设计手册表30.28圆柱螺旋压缩弹簧的尺寸及参数得材料直径d=2.5mm,弹簧中径D=25mm,节距P=10.4mm .单圈弹簧工作极限载荷下变形量为7.075mm,单圈弹簧刚度。 (3.7)曲度系数1.14,G弹簧材料的剪切弹性模量,钢材G=Z=110mm,则活塞缸总长L=120mm。 3.2 腕部计算与分析 3.2.1 腕部设计的基本要求手腕部件置于手部和臂部之间,它的作用主要是在臂部运动的基础上进一步改变或调整手部在空间的方位,以扩大机械手的动作范围,适应性更强。手腕具有独立的自由度,此设计手腕有绕X轴转动和沿X轴左右摆动两个自由度。手腕回转运动机构为回转油缸,摆动也采用回转油缸。他的结构紧凑,灵活,自由度符合设计要求,它要求严格密封才能保证稳定的输出转矩。1.腕部处于臂部的前端,它连同手部的动静载荷均由臂部承受。腕部的结构、重量和动力载荷直接影响着臂部的结构、重量和运动性能。因此在腕部设计时,必须力求结构紧凑,重量轻。2.腕部作为机械手的执行机构,又承担联接和支承作用,除了保证力和运动的要求以及具有足够的强度和刚度外还应综合考虑合理布局腕部和手部的连接、腕部自由度的检测和位置检测、管线布置以及润滑、维修调整等问题。3.腕部设计应充分估计环境对腕部的不良影响(如热膨胀,压力油的粘度和燃点,有关材料及电控电测元件的耐热性等问题)。 3.2.2 腕部回转力矩的计算腕部回转时,需要克服以下几种阻力:1.腕部回转支承处的摩擦力矩 从图3.4可知:-轴承直径(m)式中:轴承处支反力;可静力学平衡方程求得。f-轴承的摩擦系数,对于滚动轴承f=为简化计算取图3.4 腕部回转支承处的受力图-工件重量(kgf),-手部重量(kgf),手腕转动件重量(kgf)2.克服由于重心偏置所引起的力矩(kgf)式中e工件重心到手腕回转轴线的垂直距离(m)3.克服启动惯性,所需的力矩启动过程近似等加速运动,根据手腕回转的角加速度及启动所用的角速度: (3.8)式中:工件对手腕回转轴线的转动惯量J手腕回转部分对手腕回转轴线的转动惯量手腕回转过程的角加速 启动过程所转过的角度(度)手腕回转所需要的驱动力矩应当等于上述三项之和。 (3.9)因为手腕回转部分的转动惯量不是很大,手腕起动过程所产生的转动力矩也不大,为了简化计算,可以将计算,适当放大,而省略掉,这时(1)设手指,手指驱动油缸及回转油缸转动件为一个等效圆柱体,L=50cm,直径D=10cm,则m=27.5kg。(2)摩擦阻力矩0.1(3)设起动过程所转过的角度,等速转动角速度计算:求查型钢表有: 代入256(Nm)0;0.1;0.1+265M=确定转轴的最小尺寸,抗扭剖面模量,查得,取转轴直径d=40mm。4.回转油缸所产生的驱动力矩计算回转油缸所产生的驱动力矩必须大于总的阻力矩,机械手的手腕回转运动所采用的单叶片回转油缸,定片1与缸体2固连,动片3与转轴5固连,当a,b口分别进出油时,动片带动转轴回转达到手腕回转目的。M= (3.10)式中:手腕回转总的阻力矩(Nm)P回转油缸的工作压力 r缸体内径半径(cm)R输出轴半径(cm)b动片宽度注:可按外形要求或安装空间大小,先设定b,R,r中两个:=1.52.5,取=2,=3又因为d=40mm,则D=80mm,b=60mm去顶回转油缸工作压力: (3.11)由于系统工作压力远远大于此压力,因此回转油缸的工作压力足以克服摩擦力。 3.2.3 腕部摆动油缸设计偏离重心e的计算及3.5 腕部摆动油缸设计尺寸图 估计L=45cm, =30cm克服重心偏置所需的力矩克服摩擦所需力矩=0.1cm克服运动惯性所需的力矩 =0.7654(kg-m-)=25=5.1(kg-m-)=5.8654(kg-m-)=JW/t设w=,=0.0175/=12.83(kgfm)则摆动所需的驱动力矩=32.14(kgfm)确定转轴的最小直径抗拒剖面摸量所需驱动力矩 (3.12)取d=50mm所以机械手的摆动采用单叶片回转油缸,定片与缸体固连,动片与转轴固连,当两油口分别进出油时,动片带动转轴转动达到腕部摆动目的。 (3.13)又因为:=1.52.5,,取=2,=3所以:d=50mm,所以D=100mm,b=75mm确定回转油缸工作压力 (3.14)由于系统工作压力远远大于此压力,因此该缸的工作压力足以克服摩擦力。 3.2.4 选键并校核强度转轴直径d=40mm,由GB1095-79选键为bh=128转轴直径d=50mm,由GB1095-79选键为bh=2010键校核如下公式=2T/kld,K接触面的高度取接方式:静连接,轻微冲击,查得=100所以满足要求 3.3 臂部计算与分析 3.3.1 臂部设计的基本要求 手臂部件是机械手的主要执行部件。它的作用是支承腕部和手部(包括工作),并带动它们作空间转动。臂部运动的目的:把手部送到空间范围内的任意一点。因此,臂部具有两个自由度才能满足基本要求:即手臂,左右回转和俯仰运动。手臂的各种运动由油缸驱动和各种传动机构来实现,从背部的受力情况分析,它在工作中既直接承受腕部,手部和工件的静动载荷,而且自身运动又较多,故受力复杂。因而,它的结构,工作范围,灵活性以及抓重大小和定位精度等都直接影响机械手的工作性能。机身是固定的,它直接承受和传动手臂的部件,实现臂部的回转等运动。臂部要实现所要求的运动,需满足下列各项基本要求:1.机械手臂式机身的承载机械手臂式机身的承载能力,取决于其刚度,结构上采用水平悬伸梁形式。显然,伸缩臂杆的悬伸长度愈大,则刚度逾差,而且其刚度随支臂杆的伸缩不断变化,对于机械手的运动性能,位置精度和负荷能力等影响很大。为可提高刚度,尽量缩短臂杆的悬伸长度,还应注意:(1)根据受力情况,合理选择截面形状和轮廓尺寸臂部和机身既受弯曲(而且不仅是一个方向的弯曲)也受扭转,应选用抗弯和抗扭刚度较高的截面形状。所以机械手常用工字钢或槽钢作为支撑板,这样既提高了手臂的刚度,又大大减轻了手臂的自重,而且空心的内部还可以布置驱动装置,传动机构以及管道,有利于结构的紧凑,外形整齐。(2)高支承刚度和选择支承间的距离臂部和机身的变形量不仅与本身刚度有关,而且同支撑的刚度和支撑件间距离有很大关系,要提高刚度,除从支座的结构形状,底板的刚度以及支座与底版的连接刚度等方面考虑外,特别注意提高配合面间的接触刚度。(3)合理布置作用力的位置和方向在结构设计时,应结合具体受力情况,设法使各作用力的变形相互抵消。(1)设计臂部时,元件越多,间隙越大,刚性就越低,因此应尽可能使结构简单,要全面分析各尺寸链,在要求高的部位合理,确定调整补偿环节,以及减少重要不见的间隙,从而提高刚度。(2)水平放置的手臂,要增加导向杆的刚度,同时提高其配合精度和相对位置精度,使导向杆承受部分或者大部分自重。(3)提高活塞和刚体内径配合精度,以提高手臂俯仰的刚度。2.臂部运动速度要高,惯性要小机械手臂的运动速度是机械手主要参数之一,它反映机械手的生产水平,一般时根据生产节拍的要求来决定。在一般情况,手臂回转俯仰均要求均速运动,(V和w为常数),但在手臂的启动和终止瞬间,运动是变化的,为了减少冲击,要求启动时间的加速度和终止前的加速度不能太大,否则引起冲击和振动。对于告诉运动的机械手,其最大移动速度设计在10001500mm/s,最大回转角速度设计在内,在大部分行程距离上平均移动速度为1000mm/s内,平均回转角速度为内。为减少转动惯量的措施:(1)减少手臂运动件的重量,采用铝合金等轻质高强度材料。(2)减少手臂运动件的尺寸轮廓。(3)减少回转半径,在安排机械手动作顺序时,先缩后回转(或先回转后伸),尽可能在前伸位置下进行回转动作,并且驱动系统中设有缓冲装置。3.手臂动作应灵活为减少手臂运动件之间的摩擦阻力,尽可能用滑动摩擦代替滑动摩擦。对于悬臂式的机械手,其传动件,导向件和定位件布置应合理,使手臂运动过程尽可能平衡,以减少对升降支撑轴线的偏心力矩,特别要防止发生“卡死”的现象(自锁现象)。为此,必须计算使之满足不自锁的条件。(1)计算零件重量,可分解为规则的体形进行计算。(2)计算零件重心位置,求出重心至回转轴线的距离。(3)求重心位置并计算偏重力臂 (3.15) (3.16)(4)计算偏重力矩 (3.17)4.位置精度要高一般说来,直角和圆柱坐标式机械手位置精度教高;关节式机械手的位置最难控制,精度差;在手册上加设定位装置和自检测机构,能较好的控制位置精度,检测装置最好装在最后的运动环节以减少或消除传动,啮合件的间隙。除此之外,要求机械手同用性要好,能适合做种作业的要求;工艺性要好,便于加工和安装;用于热加工的机械手,还要考虑隔热,冷却;用于作业区粉尘大的机械手,还要设置防尘装置等。 3.3.2 手臂的设计计算通常先进行粗略的估算,根据运动参数初步确定有关机构的主要尺寸,在进行校核计算,修正设计。为了便于进行液压机械手的设计计算,分别俯仰缸回转油缸的设计叙述如下:1.小臂设计设小臂L=40cm,D=60cm则m=则手臂总重,L=100mm=0.79kg俯仰缸的设计计算图3.6缸的设计尺寸图设,当手臂处在仰角为的位置时,驱动力P通过连杆机构产生的驱动力矩为因为,又因为=,=,而P=P油缸的工作压力()D油缸内径(cm)活塞缸与缸径,活塞杆与端差的密封装置处的摩擦阻力(kg)通油箱,=010590.3kg取=10600kg106000.8=60356.601kgcm当手臂处在俯角为的位置时,驱动力P通过连杆机构产生的驱动力因为:所以则当手臂处在水平位置即为驱动力矩时因为由于手臂与支柱连轴有振动轴承,摩擦力矩较小=0所以验证油缸是否满足要求,满足上仰条件,出于时 (3.18) =1134kgf选取=0.7,所以 (3.19) D=0.053m整理得到D=63mm,则d=45mm。液压缸壁和外径计算 (3.20)高强度铸铁,=60液压缸为平底缸差,其厚度t按强度要求计算无孔时 (3.21)取t=3mm液压缸工作行程的确定由则S=16mm则由表2-6中的系列尺寸查得(液压系统设计手册)S=25cm则活塞杆L=30cm活塞杆的稳定性校核,活塞杆由45钢制成。杆长300mm,d=45mm最大压力P=1134N设稳定安全系数为,由式(10.9)求出 (3.22)活塞杆两端可简化为铰支座,故,活塞杆横截面为圆形i=故为,因为,故不能用欧拉公式计算使用直线公式,由表10.1查得,优化碳钢的由公式(10.12)可得可见活塞杆是小柔度变压杆,由直线公式求出而P=1134N,活塞杆的工作安全系数为n=所以满足要求。2.油缸端盖的连接方式及强度计算为保证连接的紧密性,必须规定螺钉的间距,进而决定螺钉的数目。缸的一端为缸体与缸盖铸造成一体,另一端缸体与缸盖采用螺钉连接。(1)缸盖螺钉的计算为保证连接的紧密性,必须规定螺钉的间距,进而决定螺钉的数目在这种连接中,每个螺钉在危险剖面上承受的拉力为工作载荷Q和预进力之和。式中:P驱动力kgfP工作压力kgf/Z螺钉数目,取8预紧力kgf=K,K=1.5-1.8螺钉的强度条件为:式中:=1.3计算载荷(kgf)表3-1 螺钉间距与压力p的关系工作压力()螺钉间距(mm)515150152512025501005010080 ()抗拉许用应力,螺纹内径(cm)表3-2 常用螺钉材料的流动极限 钢号10A2A3354540cr210022002400320036006500-9000(2)缸体螺纹计算 (3.23)式中, D油缸内径考虑螺纹拉应力和扭应力合成作用系数取=1.33.大臂回转缸的设计驱动手臂回转的力矩 D输出轴与缸差密封处的直径(cm)L密封的有效长度(cm)“O”形密封圈的截面直径(cm)“O”形圈在装配时压缩率,对于回转运动,k=0.03-0.35摩擦系数P回转轴缸的工作压力(kg/)选取=0.5,b=10cm,p=80kg/,设=6mm若,则取,取,则,D=14cm选用O型橡胶密封圈S58型,=4.7mm则 (3.24)动片侧面与缸盖密封处的摩擦阻力距回转缸动片的角速度变化量,在启动过程中(弧度/秒)启动过程时间手臂回转部件,对回转轴的轻功惯量()若手臂回转零件的重心与回转轴的距离为则回转零件对重心轴线的转动惯量 (3.25)=649.2()设角速度,启动时间般取=0.2P=16()由内径公式 (3.26)基本满足要求,则D=16cm,d=8cm。又由4.缸盖连接螺钉和动片连接螺钉计算螺钉的强度条件为或(取=8mm)式中:螺钉的内径(cm)计算载荷(kgf)螺钉材料作用拉应力 3.4 机身计算与分析机身是直接支撑和传动手臂的部件。一般实现臂部的升降,回转或俯仰等运动的驱动装置或传动件都安装在机身上,或者直接构成机体的躯干与底座相连。因此,臂部的运动愈多,机身的结构和受力情况就愈复杂。机身既可以是固定的,也可以是行走的,即可以沿地面或架空轨道运动。此次设计机身为地面轨道运动式。它的驱动系统是步进电机其型号为Y132S8功率2.2KW转速710r/min,再电动机后接了一个圆锥圆柱齿轮减速器其输出速度为1.2m/s。在后是一个制动箱。其主要参数是由外部计算机调整和控制,在很大程度上是由运动学和轨迹运动而去编制小车的运行程序。 3.5本章小结本章介绍了机械手各部分的计算与分析,分别为手部、腕部、臂部、机身的结构,并进行了计算与校核,在使用中能满足要求。 第4章 液压系统 41 液压缸根据前面设计好的各种液压缸的参数。1.活塞缸已知参数(包括设计出的参数):表示第几个缸的参数 无杆腔进油 有杆腔进油2.摆动缸已知参数:注意已知参数中在前面设计中不够明确时,则要进行分析。已知参数(包括已设计好的参数)(1)单作用弹簧复位的夹紧缸;=25mm,=18mm F= =8.67cm/s注意:为尚未夹持工件的时间。(2)手腕回转缸。=80mm,=40mm,=60mm (4.1)(3)手腕摆动缸 (4)手臂回转缸 =160mm =80mm =120mm 注意:忽略角加速度和角减速度的影响(5)手臂仰俯活塞缸:=63mm,=45mm V=5cm/s3.估算流量(1)夹紧缸:。(2)手腕回转缸:(3)手腕摆动缸:(4)手臂回转缸:(5)手臂仰俯活塞缸: 42 计算和选择液压元件 4.2.1 液压泵的选取要求及其具体选取 (1)计算液压泵的工作压力泵的工作压力是所有液压缸中工作压力最大者与管道压力损失之和。即:管道和各类阀的全部压力损失之和。可先估计,一般取:=(58)(2)计算液压泵的流量,式中:K泄露折算系数,一般,K=1.11.5(3)选择液压泵的规格参照设计手册或产品样本,选取其额定压力比高25%60%,其流量与上述计算一致的液压泵。(4)计算功率,选用电动机按工况图,找出所有缸N-t图中最高功率点的对应的(计算值)和泵额定流量的乘积,然后除以泵的总效率 (4.2)确定液压泵的流量压力和选择泵的规格,泵的工作压力的确定。考虑到正常工作中进油路有一定的压力损失,所以,泵的工作压力为:液压泵的最高工作压力;执行元件的最高工作压力进油管路中的压力损失,初算时,简单系统可取0.20.5,=0.5,=4.5+0.5=5上述计算所得的是系统的静态压力,考虑到系统在各种工况的过渡,阶段出现的动态压力往往超过静态压力。另外考虑到,一定的压力储备量并确保泵的寿命,因此选泵的额定压力应满足泵流量的确定。液压泵的最大流量应为:,液压泵的最大流量同时工作的各执行元件所需流量之和的最大值。如果这时溢流阀正进行工作,尚需加溢流阀的最小溢流量23L/min系统泄漏系数,一般取=1.1-1.3,现取=1.2选择液压泵的规格。根据以上算得和,再查阅有关手册,现选用YB-80BI双联叶片泵,该泵的基本参数为:每转排量:10194mL/r;泵的额定压力=10.5;电动机转速;容积效率;总效率。与液压泵匹配的电动机的选定。首先分别计算出不同工况时的功率,取它们之间的最大值作为选取电动机规格的依据。由于在速度较小时,泵输出的流量减小,泵的效率急剧下降,一般当流量在0.21L/min范围内时,可取=0.030.14。同时,应注意到,为了使所选择的电动机在经过泵的流量特性曲线最大功率点时,不致停车,需进行验算,即 (4.3)泵的工作压力:P=245.25余量系数,取K=1.05泵出油量油头主管损失油头泵的功率传动效率直接传递为1选电机: 4.2.2 选择液压控制阀的原则 按控制阀的额定流量大于系统最高工作压力和通过该阀的最大流量原则 4.2.3 选择液压辅助元件的要求(1)滤油器按泵的最大流量选取流量略大些的滤油器,滤油精度在为网式或线段式滤油器即可。(2)油管和管接头的通径与阀一致来选取。(3)油箱容积Q=50Qp注意:Qp单位若为L/min时,V的单位为 Qp单位若为时,V的单位为 4.2.4 具体选择液压元件 (1)换向回路的选择紧缸换向选用二位三通阀,其他缸全部选用B型的三位四通电磁换向阀。选用B型电磁阀便于微机控制,选中位为O型是使定位准确。(2)调速方案的选择本系统是功率较小的,故选简单的进油路节流阀调速。(3)缓冲回路的选择选用二位三通阀加入油路,便于微机控制,提高自动化程度。(4)系统的安全可靠性的选择为防止伸缩缸在仰起一定角度后的自由下滑,都采用单向顺序阀来平衡。为保证夹紧缸夹持工件的可靠性选用液控单向阀保压和锁紧。液压元件的选择单向压力补偿调速阀:QI-63B,QI-130B,QI-23B单向阀:I-25 减压阀:I-10 单向顺序阀:XI-160B
