普通钻床改造多轴钻床设计【8张CAD图纸+毕业论文】

普通钻床改造多轴钻床设计

36页 10000字数+说明书+任务书+开题报告+答辩提纲+8张CAD图纸【详情如下】

A0装配图.dwg

A1中间板.dwg

A1局部图.dwg

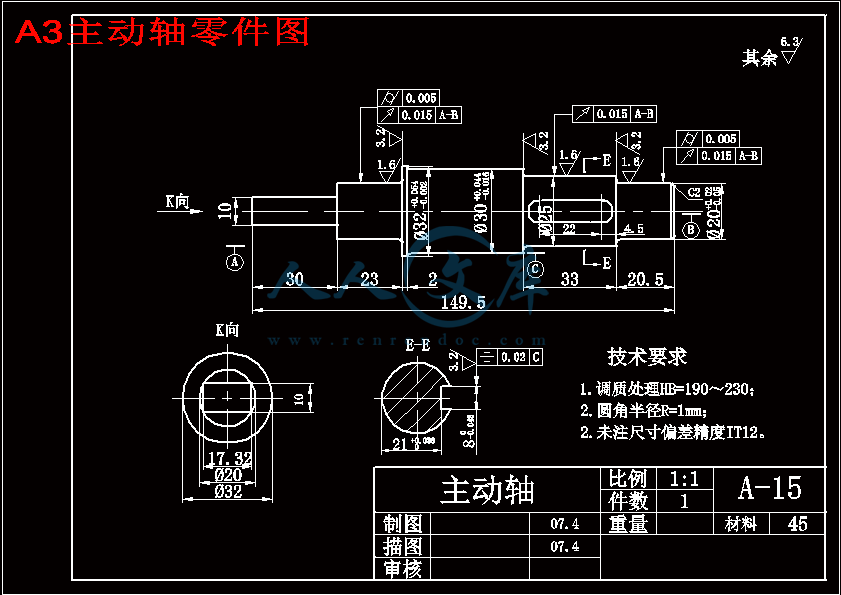

A3主动轴零件图.dwg

A3箱体.dwg

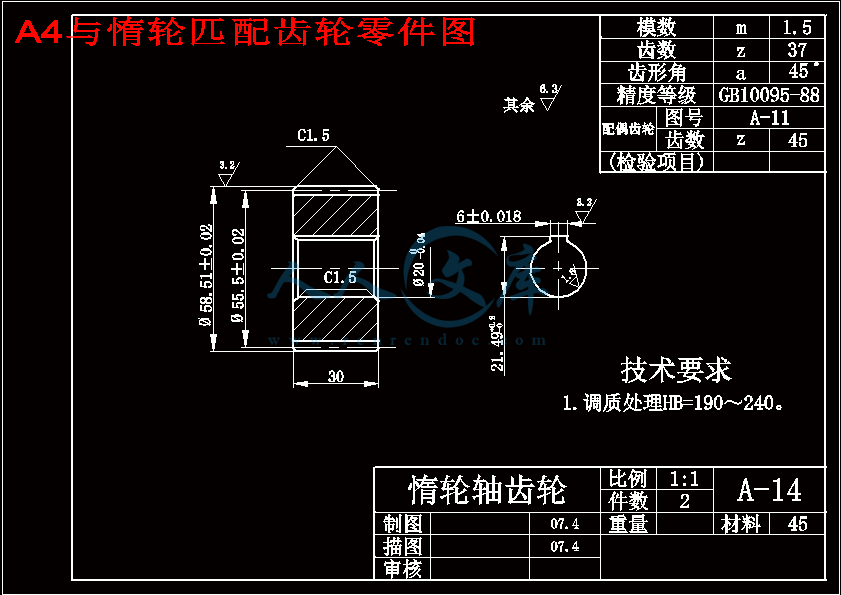

A4与惰轮匹配齿轮零件图.dwg

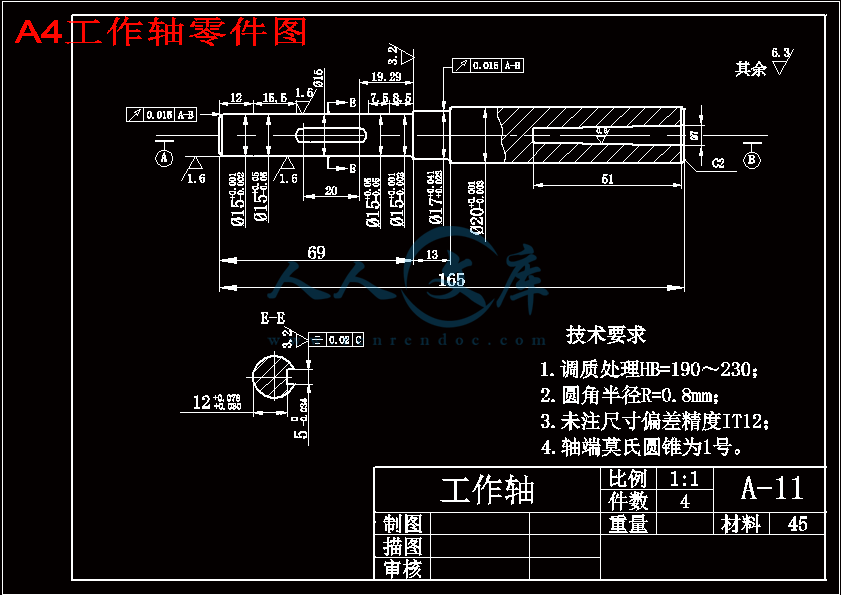

A4工作轴零件图.dwg

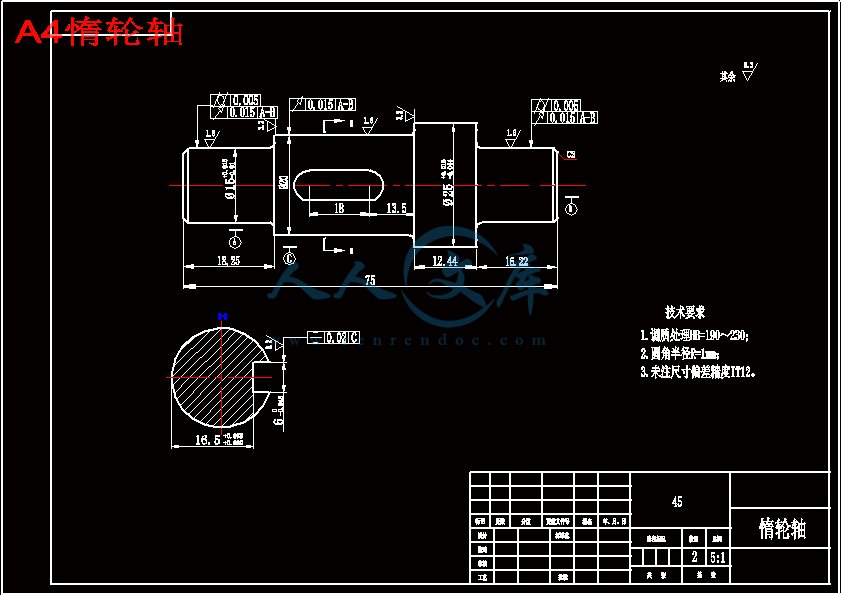

A4惰轮轴.dwg

任务书.doc

普通钻床改造多轴钻床设计开题报告.doc

普通钻床改造多轴钻床设计答辩提纲.ppt

普通钻床改造多轴钻床设计说明书.doc

毕业论文申报表正面.doc

毕业论文申报表背面.doc

目录.doc

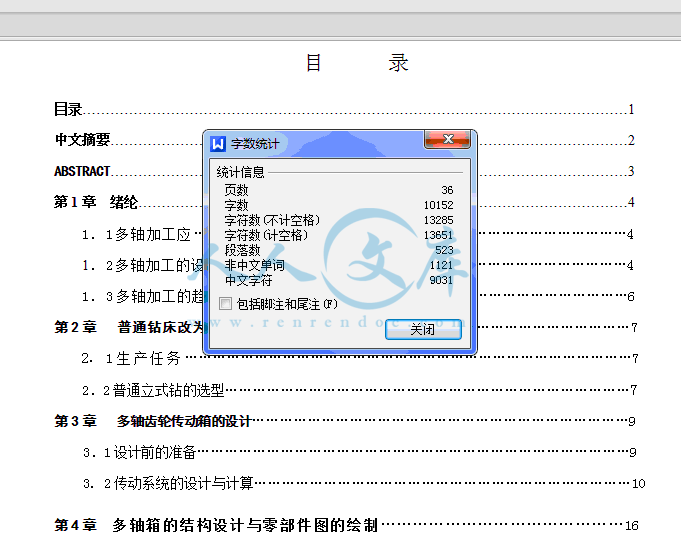

目      录

目录………………………………………………………………………………………………………1

中文摘要…………………………………………………………………………………………………2

ABSTRACT…………………………………………………………………………………………………3

第1章  绪纶……………………………………………………………………………………………4

1．1多轴加工应…………………………………………………………………………………4

1．2多轴加工的设备……………………………………………………………………………4

1．3多轴加工的趋势……………………………………………………………………………6

第2章   普通钻床改为多轴钻床……………………………………………………………………7

2．1生产任务……………………………………………………………………………………7

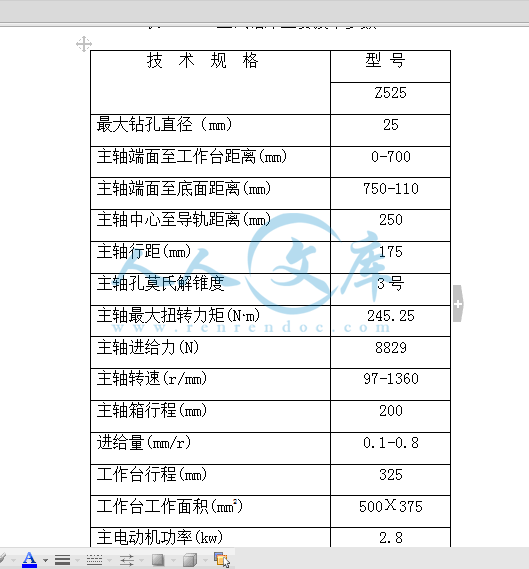

2．2普通立式钻的选型……………………………………………………………………………7

第3章   多轴齿轮传动箱的设计………………………………………………………………………9

3．1设计前的准备…………………………………………………………………………………9

3. 2传动系统的设计与计算………………………………………………………………………10

第4章  多轴箱的结构设计与零部件图的绘制………………………………………16

   4．1箱盖、箱体和中间板结构………………………………………………………………16

   4．2多轴箱轴的设计...................... .......... .......... ..........16

第5章   导向装置的设计…………………………………………………………………………33

第6章   接杆刀具…………………………………………………………………………33

总结………………………………………………………………………………………34

参考文献………………………………………………………………………………………………35

中文摘要

本设计是关于普通钻床改造为多轴钻床的设计。普通钻床为单轴机床，但安装上多轴箱就会成为多轴的钻床，改造成多轴钻床后，能大大地缩短加工时间，提高生产效率。因此本设计的重点是多轴箱的设计，设计内容包括齿轮分布与选用、轴的设计、多轴箱的选用、导向装置设计等。

关键词： 多轴钻床；生产效率；多轴箱

Abstract

The design is about reconstructing the ordinary drill to a multiple drill. The ordinary drill is a single drill. It will improve its productive efficiency, shorten its processing time if assembled a multiple spindle case on. That so calls a multiple drill. Hereby, the keystone of this design paper is how to design a multiple spindle heads. The design subjects include the selection and distribution of gear wheel, the design of spindle, and the guiding equipment and selection of the multiple spindle heads, etc.

Key words: multiple drill; productive efficiency; multiple spindle heads

1.2 多轴加工的设备

多轴加工是在一次进给中同时加工许多孔或同时在许多相同或不同工件上各加工一个孔。这不仅缩短切削时间，提高精度，减少装夹或定位时间，并且在数控机床中不必计算坐标，减少字块数而简化编程。它可以采用以下一些设备进行加工：立钻或摇臂钻上装多轴头、多轴钻床、多轴组合机床心及自动更换主轴箱机床。甚至可以通过二个能自动调节轴距的主轴或多轴箱，结合数控工作台纵横二个方向的运动，加工各种圆形或椭圆形孔组的一个或几个工序。现在就这方面的现状作一简介。

1.2.1多轴头

从传动方式来说主要有齿轮传动与万向联轴节传动二种。这是大家所熟悉的。前者效率较高，结构简单，后者易于调整轴距。从结构来说有不可调式与可调式二种。前者轴距　不能改变，多采用齿轮传动，仅适用于大批量生产。为了扩大其赞许适应性，发展了可调式多轴头，在一定范围内可调整轴距。它主要装在有万向.二种。（1）万向轴式也有二种:具有对准装置的主轴。主轴装在可调支架中，而可调支架能在壳体的T形槽中移动，并能在对准的位置以螺栓固定。（2）具有公差的圆柱形主轴套。主轴套固定在与式件孔型相同的模板中。前一种适用于批量小且孔组是规则分布的工件（如孔组分布在不同直径的圆周上）。后一种适用于批量较大式中小批量的轮番生产中，刚性较好，孔距精度亦高，但不同孔型需要不同的模板。

多轴头可以装在立钻式摇臂钻床上，按钻床本身所具有的各种功能进行工作。这种多轴加工方法，由于钻孔效率、加工范围及精度的关系，使用范围有限。

1.2.2 多轴箱

也象多轴头那样作为标准部件生产。美国Secto公司标准齿轮箱、多轴箱等设计的不可调式多轴箱。有32种规格，加工面积从300Ｘ300毫米到600Ｘ1050毫米，工作轴达60根，动力达22.5千瓦。Romai工厂生产的可调多轴箱调整方便，只要先把齿轮调整到接近孔型的位置，然后把与它联接的可调轴移动到正确的位置。因此，这种结构只要改变模板，就能在一定范围内容易地改变孔型，并且可以达到比普通多轴箱更小的孔距。

根据成组加工原理使用多轴箱或多轴头的组合机床很适用于大中批量生产。为了在加工中获得良好的效果，必需考虑以下数点：（1）工件装夹简单，有足够的冷却液冲走铁屑。（2）夹具刚性好，加工时不形变，分度定位正确。（3）使用二组刀具的可能性，以便一组使用，另一组刃磨与调整，从而缩短换刀停机时间。（4）使用优质刀具，监视刀具是否变钝，钻头要机磨。（5）尺寸超差时能立即发现。

1.2.3多轴钻床

这是一种能满足多轴加工要求的钻床。诸如导向、功率、进给、转速与加工范围等。巴黎展览会中展出的多轴钻床多具液压进给。其整个工作循坏如快进、工进与清除铁屑等都是自动进行。值得注意的是，多数具有单独的变速机构，这样可以适应某一组孔中不同孔径的加工需要。1.2.4 自动更换主轴箱机床　

为了中小批量生产合理化的需要，最近几年发展了自动更换主轴箱组合机床。

(1) 自动更换主轴机床　　

自动更换主轴机床顶部是回转式主轴箱库，挂有多个不可调主轴箱。纵横配线盘予先编好工作程序，使相应的主轴箱进入加工工位，定位紧并与动力联接，然后装有工件的工作台转动到主轴箱下面，向上移动进行加工。当变更加工对象时，只要调换悬挂的主轴箱，就能适应不同孔型与不同工序的需要。

(2)多轴转塔机床　

转塔上装置多个不可调或万向联轴节主轴箱，转塔能自动转位，并对夹紧在回转工作台的工件作进给运动。通过工作台回转，可以加工工件的多个面。因为转塔不宜过大，故它的工位数一般不超过4—6个。且主轴箱也不宜过大。当加工对象的工序较多、尺寸较大时，就不如自动更换主轴箱机床合适，但它的结构简单。总结

两个多月的毕业设计在忙碌中就快要结束了,在这两个多月的时间里,在毕业设计之余还要兼顾找工作,因此,在这段时间里我觉得生活非常的充实.不但在毕业设计中巩固了以前的知识,而且在人生道路上学到在校园学不到的社会交际.

毕业设计是大学三年所学知识的一个考察,它兼顾了三年中所学的基础和专业知识,因此不同于以前的课程设计,毕业设计是课程设计一个质的飞越.认识到这点,我对待毕业设计的态度也不敢懒散,一直抱以认真谨慎的学习态度.

在接到毕业设计课题后首先要做的就是搜集各方面的资料，以前的课程设计都是老师给出的，不用自己去烦恼。但是毕业设计就不同了，它是一个综合设计，很多资料，数据都需要自己通过各种途径搜集得到。因此经常跑图书馆。但是《组合机床设计》找遍整个图书馆都找不到。然而我的设计是根据这本书上所讲的设计方法来做的，找不到绝对是一个沉重的打击。幸好，在指导老师的指引和帮助下在机械系资料室找到了。在以后的设计中，《组合机床设计》起到了很大的作用，是我毕业设计能顺利按时完成的法宝。

  接下来的工作根以前课程设计都差不多了，写说明书，绘图。但是最后就多了一步以前课程设计从未出现过的，就是实体绘制。在使用Pro/E前，只是学过去时CAXA，因此有点害怕实体绘制。但是路还是要继续走下去的，不能因为畏惧就停下来的，更何况这是我毕业设计的最后一关呢。因此面对这道难关，我决定勇敢地面对。于是去图书馆借来了许多Pro/E的书来看，从书店买来例题分析的书来研究。在绘制过程中遇到了不少的问题，但在自己探索，同学的帮助，老师的指引下，我的实体还是赶上了。当时我真的很高兴，按时完成自然值得高兴，但我觉得更自豪的是通过自学，我学会了许多以前在学习中学不到的东西，那只有通过自学才会领悟得到的。毕竟就快离开校园，走向社会了，在将来的人生道路上，学习是陪伴我们终生的，正所谓“活到老，学到老”，在人生道路上很多知识都是自学而获得的。

在这里我要向在毕业设计中帮助过我的老师、同学、家人致谢，因为他们在整个设计中给予了我很多帮助和动力。特别是我的指导老师，他不惜劳苦，因此设计过程中很多问题都能及时得到解决。

总的来讲，整个毕业设计给我留下深刻的印象，不仅仅是由于设计时间长，更多的是在毕业设计中我尝到了辛、酸、苦、甜，它会是人生道路上留下不可抹杀的一页。

参考文献

1、王先逵主编.机械加工工艺设计实用手册 (第二册) .北京：机械工业出版社,1998

2、李益民主编.机械制造工艺设计简明手册.湛江海洋大学印,2003

3、大连组合机床研究所主编.组合机床设计（第一册）机械部分.北京：机械工业出版社,1978

4、濮良贵，纪名刚编.机械设计（第七版）.北京：高等教育出版社,2002

5、刘鸿文主编.材料力学（第三版上册）.北京：高等教育出版社,2001

6、李洪主编.实用机床设计手册.北京：辽宁科学技术出版社,1999

7、冯炳尧，韩泰荣，蒋文森编.模具设计与制造简明手册（第二版）.上海： 上海科学技术出版社,2000
