RT2-320-9台车炉设计

34页 12000字数+说明书+任务书+28张CAD图纸【详情如下】

JD2010073214.1 炉壳A2.gif


JD2010073214.3 炉门壳A3.gif


JD2010073214.5 炉门机构A2.gif

JD2010073214.5.1 A3.gif

JD2010073214.5.2 A3.gif

JD2010073214.5.2-1 A4.gif

JD2010073214.5.2-2 A4.gif

JD2010073214.5.2-3 A4.gif

JD2010073214.5-1 A4.gif

JD2010073214.6.1 A4.gif




JD2010073214.11推杆装置 A4.gif



JD2010073214.ZT A1.gif




主电路 A3.gif

JD2010073214.1 炉壳A2.dwg

JD2010073214.10罩壳 A4.dwg

JD2010073214.11推杆装置 A4.dwg

JD2010073214.12电源装置（插头）A4.dwg

JD2010073214.13电源装置A4.dwg

JD2010073214.2炉衬A2.dwg

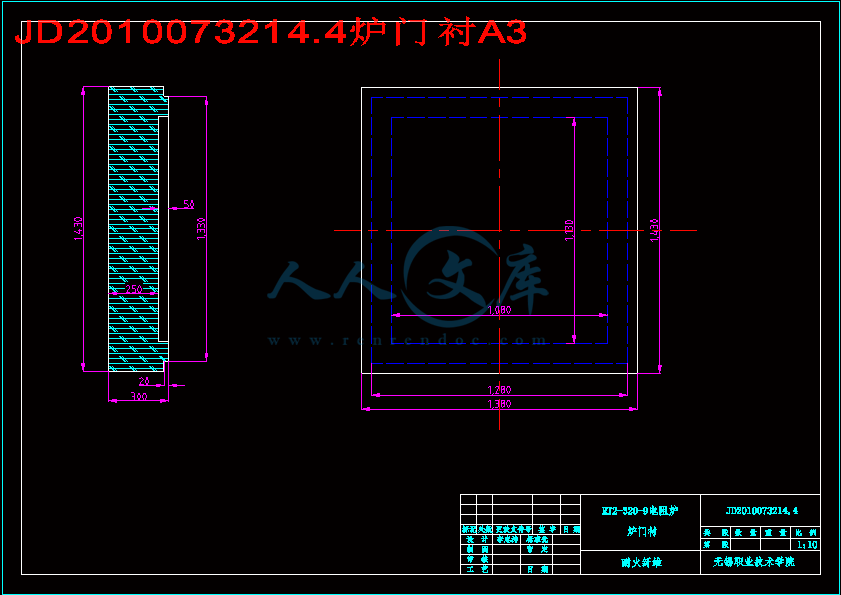

JD2010073214.3 炉门壳A3.dwg

JD2010073214.4炉门衬A3.dwg

JD2010073214.5 炉门机构A2.dwg

JD2010073214.5-1 A4.dwg

JD2010073214.5-2 A4.dwg

JD2010073214.5.1 A3.dwg

JD2010073214.5.2 A3.dwg

JD2010073214.5.2-1 A4.dwg

JD2010073214.5.2-2 A4.dwg

JD2010073214.5.2-3 A4.dwg

JD2010073214.5.2-4 A4.dwg

JD2010073214.6.1 A4.dwg

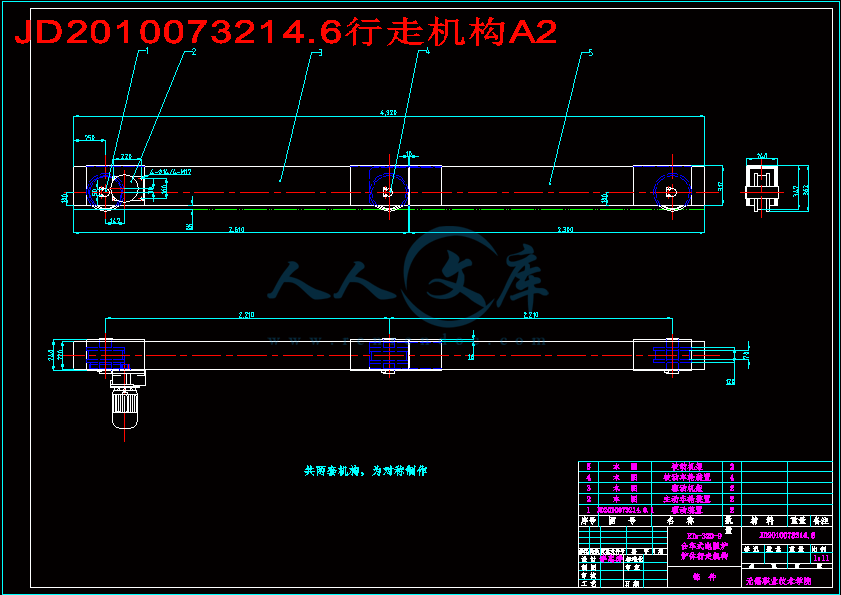

JD2010073214.6行走机构A2.dwg

JD2010073214.7炉台壳体A2.dwg

JD2010073214.8炉台衬A2.dwg

JD2010073214.9-1炉门电阻带A4.dwg

JD2010073214.9-2底部两端电阻带A4.dwg

JD2010073214.9-3底部中间电阻带A4.dwg

JD2010073214.9-4侧墙电阻带A4.dwg

JD2010073214.ZT A1.dwg

RT2-320-9台车炉设计论文.doc

主电路 A3.dwg

任务书.doc

控制回路A1.dwg

毕业设计调研报告IV

摘要V

SummaryVI

第一章电阻炉1

第二章电阻炉设计的一般过程和基本要求3

第三章 RT2-320-9台车炉6

第四章 RT2-320-9台车炉的基本结构8

第五章炉体尺寸的设计计算9

5.1 炉膛尺寸计算9

5.2 炉体炉衬的尺寸设计9

5.2.1 纤维炉衬的设计计算10

5.2.2 炉口砖切炉衬的设计计算11

5.2.4 炉体炉衬总尺寸的确定12

5.3 炉体炉壳的尺寸设计12

5.3.1 炉体炉壳框架的尺寸13

5.3.2 炉体壳体的拼接13

第六章炉体行走机构的设计15

6.1 行走机构形式的选定15

6.2 牵引机构的选定16

6.3 行走机构尺寸的确定16

第七章炉台的设计18

7.1 炉台壳体的设计18

7.2 炉台炉衬的设计18

第八章炉门机构的设计20

8.1 炉门20

8.1.1 升降炉门20

8.2 炉门升降机构21

第九章电热元件的选取与计算23

9.1电热元件的选择23

9.1.1 电热元件材料的选择23

9.1.2 电热元件的结构选择23

9.1.3 电热元件单位表面功率的选择23

9.2 电热元件的计算24

第十章电气控制26

10.1 电控主要技术参数及功能26

10.2 工作过程说明26

English translation28

台车炉的介绍31

致谢33

参考文献34

毕业设计调研报告

在工业生产中，利用将电能转换成热量，或者燃烧产生的热量对工件或物料进行加热的设备，称为工业炉。

机械工业运用的工业炉有多种。在铸造车间有熔炼金属的平炉、冲天炉、感应炉、坩埚炉、电阻炉等；在锻压车间有对钢锭及钢坯进行锻前加热的各种加热炉和消除应力的热处理炉；在热处理车间，有改变工件的力学性能的各种退火、正火、淬火和回火的热处理炉；在焊接车间有压制前的钢板加热炉和焊后热处理炉；在粉末冶金车间还有烧结金属的加热炉等。

工业炉的技术进步对工业的发展起着十分重要的作用，炉子的结构类型、加热工艺、热工控制及炉内气氛都直接影响到工件的质量。

随着高新技术的飞速发展，计算机控制系统已广泛应用于工业自动化中，使得工业炉的技术越来越先进，从而大大提高了工厂的生产力，产品的质量量，和工厂自身的技术水平，生产操作也变得更加便捷安全。

在此期间，通过企业、网上、图书馆、报刊、期刊等途径收集了大量有关这方面的资料，在收集资料的时候发现目前在生产制造中，电炉的地位越来越高，技术性也越来越高，相比于燃料炉其优点有：

1）与燃料炉相比容易得到高温。

　　2）可从材料内部加热使其升温。

　　3）便于在可控气氛炉和真空炉中使用。

　　4）电炉没有燃料炉的排烟热损失，所以热效率高。

　　5）容易控制温度，便于遥控、细调。

　　6）能进行快速加热。

7）操作性能好，不污染环境

因为电炉在生产制造中的种种优势，所以我选择《RT2-320-9台车炉的设计》这一课题。

限于本人水平，在此文中存在的错误和不足之处敬希指导老师能给予宝贵的意见，使得该论文不断地充实与提高。

摘要

摘要：RT2-320-9台车炉一般金属零件，在空气中进行正火、退火、淬火等热处理加热，高速钢材料和轴承钢材料的装罐退火。

RT2-320-9台车炉采用炉衬采用全纤维超节能结构，相对砖式炉膛节能60%左右，在热处理过程中大大的降低了能源的消耗。

本文重点针对详细说明该种热处理电阻炉的设计步骤以及计算。包括：结构的选择、结构强度的设计、炉用传动装置的设计、炉壳的材料选择、耐火材料的选择、耐火材料厚度的计算确定以及电热元件的选择，并通过计算以确定炉膛的尺寸以及电热元件的尺寸。

关键词：RT2-320-9台车炉；炉壳；炉衬；炉用传动装置；电热元件；炉膛尺寸。Summary

Abstract: RT2-320-9 Car General metal parts furnace, in air for normalizing, annealing, quenching and heat treatment heated, high-speed steel and bearing steel canning annealing.

RT2-320-9 car furnace lining using energy-saving all-fiber ultra-structure, relatively brick furnace is about 60% of energy in the heat treatment process greatly reduces the energy consumption.

This article focuses on details of the kind of heat treatment for the resistance furnace of the design steps and computing. Including: the choice of structure, structural strength of the design, furnace design of gear, shell material selection, the choice of refractory materials, refractory materials and the thickness of calculations to determine the choice of electric heating elements, and by calculation to determine the size of the furnace and heating element size.

Key words: RT2-320-9 car furnace; furnace shell; lining; furnace gear; heating element; furnace size.

第一章电阻炉

1、概述

　利用电流使炉内电热元件或加热介质发热，从而对工件或物料加热的工业炉。电阻炉在机械工艺中用于金属锻压前加热、金属热处理加热、铅焊、粉末冶金煅烧、玻璃陶瓷焙烧和退火、低熔点金属熔化、砂型和油漆膜层的干燥等。

2、电阻炉的基本类型

分类

　　工业电阻炉的分类：工业电阻炉分二类，周期式作业炉和连续式作业炉。

　　周期式作业炉分为：箱式炉、密封箱式炉，井式炉，钟罩炉，台车炉，倾倒式滚筒炉。

　　连续式作业炉分为：窑车式炉，推杆式炉，辊底炉，振底炉，转底炉，步进式炉，牵引式炉，连续式滚筒炉，传送带式炉等。其中传送带式炉可分为：有网带式炉、冲压链板式炉、铸链板式炉等

　　3、电阻炉的加热机理

　　电阻炉以电为热源，通过电热元件将电能转化为热能，在炉内对金属进行加热。电阻炉和火焰比，热效率高，可达50－80℅，热工制度容易控制，劳动条件好，炉体寿命长，适用于要求较严的工件的加热，但耗电费用高。

　　4、电阻炉的功率

电阻炉的功率是根据电阻炉的热平衡原则确定的，通过热平衡计算，可以比较精确地算出电阻炉的功率。电炉所需的功率应包括炉子蓄热，工件加热需要热量、工件保温需要的热量、气氛裂解所需的热量，热损失等。其中炉子蓄热由电炉的规格、构造和主要尺寸、炉衬厚度，材料导热系数决定。一般地说，炉子越大，炉子蓄热越大，反之亦然。工件加热需要热量、工件保温需要的热量由炉子的产量、工件的性质和规格尺寸、工作温度、时间决定。炉子的产量越大，功率越大，反之亦然。气氛裂解所需的热量，由气氛的性质决定。热损失的热量，包括进料口部位、落料口部位的散热和其它部位的辐射损失等。炉子功率计算有利用热平衡原则确下的理论计算法、经验计算法。理论计算法，主要参数是产量、温度、升温时间。经验计算法常用三种：根据炉膛容积和工作温度计算功率或根据炉膛内表面积和工作温度计算功率或根据相同品种的炉子产量的类比推算功率。一般计算功率，经一种方法为主，以另一种或二种方法验算并进行修正。功率确定之后，根据电阻炉的分区情况，进行功率分配，选定加热元件的形式，选用材料，计算其参数，包括冷态电阻、电源电压、线径、长度。具体选材料要考虑材料的抗氧化性、抗高温性、抗渗碳性、加工艺性，表面负荷等。带状加热元件承受的表面负荷比丝状加热元件大一点，最高可增加50℅。致谢

本论文是在张豪老师的悉心指导下完成的，没有张老师的指导、鼓励及支持，论文是不可能得以顺利完成的。师从三载，收获颇丰，感触亦深。张老师优秀的做人品质，严谨的治学态度，开拓创新的精神，高屋建瓴把握全局的能力，忘我的工作精神给学生树立起潜移默化的典范作用，这也是导师传授给学生最宝贵的财富。在此，谨向我的导师致以深深的敬意。

参考文献

1.《电阻炉设计》国营北京建中机器厂主编新时代出版社出版

2.《工业炉设计手册》机械工业部设计研究院王秉诠主编机械工业出版社出版

3.《热处理手册》中国机械工程学会热处理学会主编机械工业出版社出版

4.《电力拖动控制线路与技能训练》中国劳动社会保障出版社出版

5.《机械设计手册》第三卷成大先主编机械工业出版社出版
