X700涡旋式选粉机（壳体及传动部件）设计【全套4张CAD图纸+毕业论文】

X700涡旋式选粉机（壳体及传动部件）设计

24页 13000字数+说明书+任务书+开题报告+4张CAD图纸【详情如下】

X700涡旋式选粉机（壳体及传动部件）设计开题报告.doc

X700涡旋式选粉机（壳体及传动部件）设计论文.doc

任务书.doc

传动系统.dwg

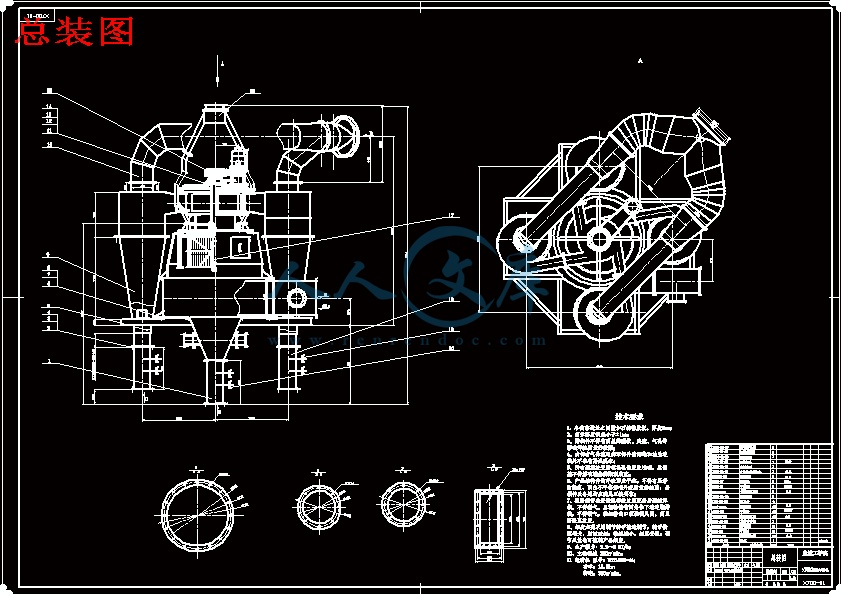

总装图.dwg

情况简介.doc

摘要.doc

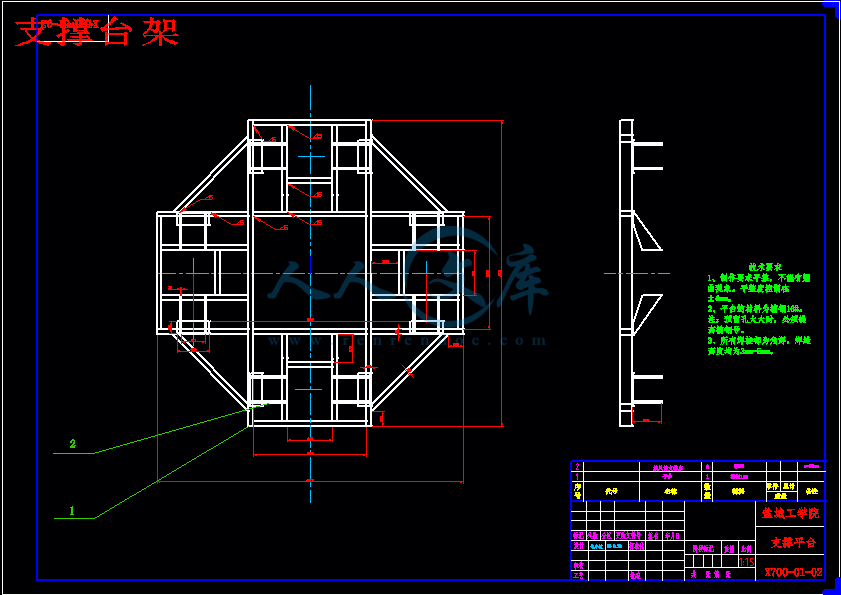

支撑台架.dwg

目录.doc

说明书封面.doc

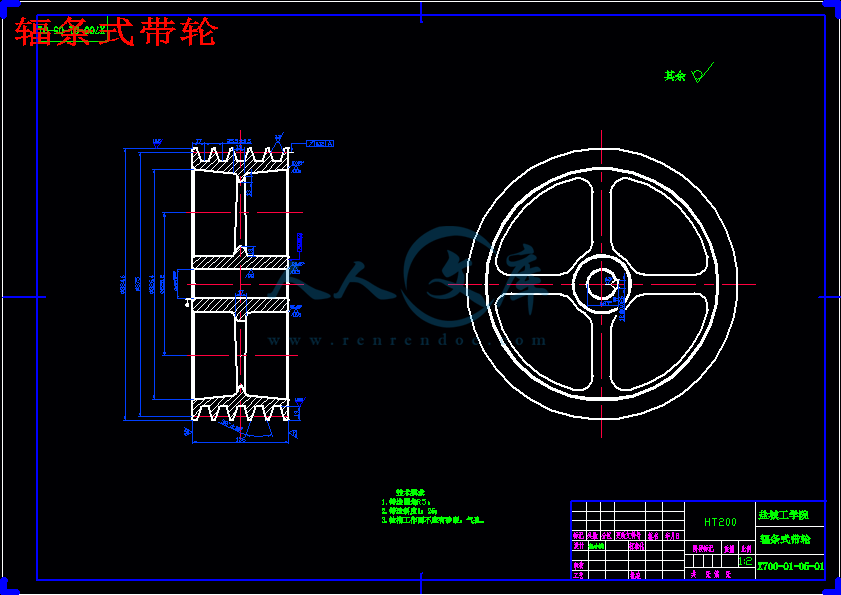

辐条式带轮.dwg

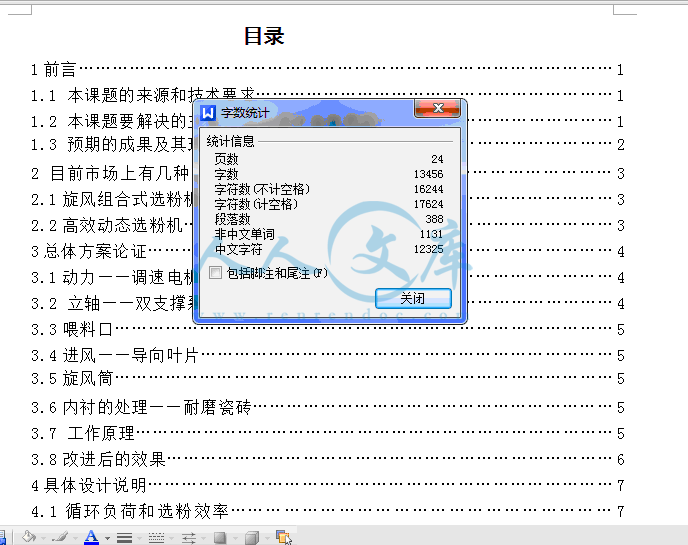

目录

1前言…………………………………………………………………………………1

1.1 本课题的来源和技术要求………………………………………………………1

1.2 本课题要解决的主要问题和设计总体思路……………………………………1

1.3 预期的成果及其理论意义………………………………………………………2

2 目前市场上有几种不同应用形式的高效选粉机………………………………3

2.1旋风组合式选粉机………………………………………………………………3

2.2高效动态选粉机…………………………………………………………………3

3总体方案论证………………………………………………………………………4

3.1动力——调速电机………………………………………………………………4

3.2 立轴——双支撑系统……………………………………………………………4

3.3喂料口……………………………………………………………………………5

3.4进风——导向叶片………………………………………………………………5

3.5旋风筒……………………………………………………………………………5

3.6内衬的处理——耐磨瓷砖………………………………………………………5

3.7 工作原理…………………………………………………………………………5

3.8改进后的效果……………………………………………………………………6

4具体设计说明………………………………………………………………………7

4.1循环负荷和选粉效率………………………………………………………7

4.2 选粉效率E和循环负荷C的关系………………………………………8

4.3 工艺参数…………………………………………………………………………9

4.3.1主要工艺尺寸…………………………………………………………………9

4.3.2合宜转速…………………………………………………………………10

4.3.3生产能力……………………………………………………………………10

4.4 传动部分设计………………………………………………………10

4.5 螺栓组联接的结构设计……………………………………………………13

4.6 螺栓联接的强度校核………………………………………………14

5焊接工艺……………………………………………………………………17

5.1 焊接接头及坡口型式…………………………………………………………17

5.2 焊接坡口边缘的加工………………………………………………………17

5.2.1法兰的气割…………………………………………………………………17

5.2.2 坡口的气割………………………………………………………………18

5.2.3 气焊规范的选择…………………………………………………………18

5.3壳体焊接加工的技术要求…………………………………………………18

6结语……………………………………………………………………………19

参考文献……………………………………………………………………………20

致谢…………………………………………………………………………………21

附录…………………………………………………………………………………22

X700涡旋式选粉机（壳体及传动部件）设计

摘 要：选粉机是水泥粉磨系统中不可缺少的一种分级设备,也是提高粉磨系统中水泥产量的主要途径。而传统的离心式、旋风式选粉机已经不适应现代水泥工业发展的需要,必须开发新型高效选粉机。为了满足现代水泥企业越来越高的生产要求，本课题设计了X700 涡旋式选粉机。本次设计采用理论设计和经验设计相结合的方法，通过类比法设计了壳体和旋风筒。首先对其传动系统进行改进。由于原本所用的减速器价格比较高，易损件多，油耗大，更换麻烦且停产时间长，对水泥企业的正常生产造成极大的影响。因此用故障率较低，维修及更换零件方便的皮带传动取代。然后参考了实践生产中的一些改进经验进行总体方案的论证，计算了主轴转速和功率，来确定电机的型号。同时改进选粉机的内部结构，提高选粉力场。改进措施包括采用笼型转子，导流叶片,耐磨陶瓷,从而提高了选粉效率。经过改造后的选粉机大大减少了运行成本，提高了生产效率。

关键词：涡旋式；改进；传动；皮带；选粉力场;选粉机

The design of X700 Eddy type powder selecting machine

(shell and transmission parts)

Abstract : Powder selecting machine is an indispensable equipment of cement grinding system .It is also the main way to increase output in the grinding powder system .Because the traditional centrifugal type and the tornado type of the powder selecting machine is already unsuitable to the modern cement industry development ,so it is necessary to develop new high efficiency the powder selecting machine . In order to meet more and more high production demand , the technological improvement is carried out for X700 Gubernatorial powder selecting machine in this subject. This design adopts the methods which combines theories design and experience design. The shell and the cyclone of canister are optimized based on that the strengths of chassis and support are assured with analogy design .First, its transmission system has been improved. Because the price of the decelerator is high, there are many quick-wear parts, the oil consumption is great, the time of changing the part and non-production is long, it causes bad influence on the normal production of cement enterprises. The transmission fault rate of the belt is relatively low, it is convenient to maintain and change the part. So we take the belt transmission device instead of decelerator. Then referring to some improvement experience in the practice production .And we has calculated the axle rotational speed and the power, and determined the type of electrical machinery the model. At the same time, change the inside structure of the powder selecting machine, improve the selecting force. It includes making Cage-shaped rotors, diversion leaves and Wear-resisting ceramics to improve its powder selecting force field. It reduces the operating cost greatly after transformation, and the production efficiency has been raised.

Key words: eddy; improvement; transmission; belt; powder selecting force field.; powder selecting machine

本课题是进行X700涡旋式选粉机（壳体及传动部件）设计。 以往的选粉机结构存在一些不是很合理的地方，且其选粉效率一直受到限制，不是很高。通过本课题一些改进，达到令人满意的效果 。

1.1 本课题的来源和技术要求

a.本课题的来源：在使用传统选粉机的水泥企业的生产过程中，发现了很

选粉机的缺点和不足，满足不了现在的企业需求。结合江苏科行环境工程技术有限公司选粉机的生产实际和发展要求。本课题的设想是经过一些改造，改进其原本的缺点，提高效率，尽量满足水泥企业的需要。

b.所有机构及其零部件设计后考虑技术性、加工工艺性、经济性，并保证安

装使用、经济方便。要保证选粉机的运转平稳，节能高产。

1.2 本课题要解决的主要问题和设计总体思路

a.本课题解决的主要问题：首先原来的传动由减速器承担，而减速器易损件

多，油耗大，价格高，更换麻烦且停机时间长，严重影响水泥企业的正常生产，对经济效益造成很大的影响。在此改为皮带传动，这样易损件不是很多，油耗也会变少，所需更换的零件价格低了很多且更换起来方便，大大节约了生产成本，达到了增加经济效益的效果。其次原本选粉机的选粉力场不是很强，效率一般，为此对其进行内部的改造，在不影响正常运做的情况下使选粉效率提高.

b.本课题的设计总体思路：减速器传动虽然易磨损，零件更换成本高，但其传动比较平稳。换成皮带传动，因为其传动比比较大，所以这里采用皮带传动，电机采用立式电机，并用焊接架支撑在顶盖上。内部改造部分：在选粉机的进风口使用切向导风叶片，使选粉气流通过水平切线方向进入选粉室，形成个旋转涡旋气流。由于重力的作用，悬浮分散粗细分离的物料在分散状态下落入到导风叶和转子之间的分选区（选粉室）内，在分选气流和转子旋转的共同作用下，粉尘颗粒将同时受重力、风力和旋转离心力的作用，较小颗粒的物料随气流进入转子内（二级分级分离），经由配风室分四路进入旋风筒。

1.3 预期的成果及其理论意义

a.设计选粉机的壳体与传动部分，满足生产工艺和生产纲领要求，保证产品

质量。

b.调整选粉机内壁增设导风装置，优化设计，降低旋风阻力，提高收集效率。设计在技术上先进，经济上合理，设备有良好的可操作性和可靠性，以满足磨机生产需要，提高生产效率。2.1旋风组合式选粉机

旋风组合式选粉机是结合离心式选粉机的原理，在其基础结构上改进而形成的一种选粉机。它由机壳、叶轮、撒料板、粗粉收集锥斗、转动装置、外部循环风机、旋风集尘器等组成。结构上采用笼式转子，主轴由可调速的电机驱动；外部循环。风机供给；细粉的收集采用多个并联高效旋风筒，涡旋气流喂料选粉机粉磨物料由机械提升机送到顶部进入，气流由机体涡壳切线方向进入，省却粗料收集锥斗，粗粉经分离后由机壳锥斗返回粉磨系统，细粉由出口大型风机气流带出，经由大型收尘器收集，在生料粉磨系统之中，是技术含量适中的设备之一。

2.2高效动态选粉机

高效动态选粉机是一种突破了离心式、旋风式选粉机所用传统分级模式的选粉机。它由机壳、涡轮、导流板、转动装置、粗粉收集锥斗（也可无此项）、大规模袋式集粉器、大型风机等组成。其特点是选粉部分机身比较小，集粉部分机身非常大，操作调整主要以变频或滑差电机调速来调节控制产品粒径范围，动静荷载小，运行平稳。主要配置在大型管磨机与立式辊磨系统中。目前采用的主要有三种形式：

a.负压吸料式选粉机。

b.混合喂料式选粉机。

c.涡流气流喂料选粉机。

选粉技术的不断发展，其基本原因在于：

一方面水泥质量的要求不断提高。水泥质量除了和熟料矿物成分有关外，与粉磨后的成品颗粒组成亦有关。一般低标号水泥用筛余控制细度，随着标号的提高用比表面积控制，比表面积大，强度高。进一步发现水泥强度与水泥颗粒的组成有关，3－30μm的颗粒是发挥强度作用的主要成分。因此主要应该控制其粒度级配。三代不同选粉机的发展，实际上是与控制要求的变革相联系的。

另一方面是由于机组系统产量的增加以及节能期望值的提高，要求选粉机单机能力扩大，选粉效率进一步提高，促使选粉机从机理上和结构上加以改进以适应需要。6 结语

 通过此次对涡流选粉机的设计和改造，包括取消原来的减速器传动而用皮带传动代替，还有对其内部进行一系列的改造 ，加大选粉力场，使其性能有了一定的提高，设备的运行状况基本未受影响。原来减速器的易损件多，维修更换价格高，现在换为皮带传动后，只需更换几百块钱的皮带就可以解决，价格低廉而且更换方便。

与传统的选粉机相比，高效选粉机具有如下特点：

a.物料在分级室内在较强的旋流及径向剪切力的作用下，物料分散性好且分级强度高，分级效率高；

b.分选物料经过分级界面分明的选粉区，各部分的选粉条件稳定不变，故该机的分级精度高；

c.细度调节方便可靠，且调节范围较宽，可通过调节主轴转速及风量灵活控制。

参考文献

[1]  许林发.建筑材料机械设计（一）[M].武汉：武汉工业大学出版社，1990.8.

[2]  褚瑞卿.建材通用机械与设备[M].武汉：武汉理工大学出版社，1996.9.

[3]  朱昆泉、许林发.建材机械工业手册[M].武汉：武汉工业大学出版社，2000.7.

[4]  徐灏.机械设计手册[M].北京：机械工业出版社，1991.9.

[5]  胡家秀.机械零件设计实用手册.北京：机械工业出版社，1999.10.

[6]  赵忠.金属材料与热处理[M].北京：机械工业出版社，1991.5.

[7]  甘永立.几何量公差与检测[M].上海：上海科学技术出版社，2001.4.

[8]  钱志锋、刘苏.工程图学基础教程[M].北京：科学出版社，2001.9.

[9]  王仲春，水泥工业粉磨工业技术[M].北京：中国建材工业出版社，2000

[10] 李坤山、李珍  高效转子选粉机的改进设计[J]  化工装备技术  第26卷第1期2005年：23-26

[11] 徐锦康.机械设计第2版[M].北京：机械工业出版社,2002.

[12] 金志鑫 张清婷 高永昌 新型高效涡旋流选粉机的研究与应用[J] 中国建材装备 NO.9.1997:9-10

[13] 陈雷、谈峰、戴娟  高效转子选粉机的设计分析[J]  矿山机械  第33卷 2005

年第7期：69-71

[14] 刘平成  K型内循环选粉机的原理及应用[J]  四川水泥  NO.4.2005：25-27

[15] 王海英  O-Sepa N-100高效选粉机的应用[J]  四川水泥  2003.8：33
