该论文主要论述了三翼自动旋转门的设计过程，主要对门体、驱动系统、控制系统、安全系统做了详细的分析和设计，提出了采用铝合金和玻璃等组成门体框架。驱动部分由减速电机和齿轮箱减速机构组成，且安装在门中心顶部的华盖内。控制系统用PLC负责完成控制任务，由变频器来实现门体多种转速的调节功能。安全系统采用红外线传感器检测进出旋转门的人员流动，使用多个接触式和非接触式传感器及光电接近开关来确保通行安全。设计出了一种安全可靠实用的三翼旋转门。

关键词：旋转门结构系统设计

ABSTRACT

Three wings automatic revolving door is leading products in automatic doors, it can give generously warm and feeling and creating luxurious atmosphere, Meanwhile, it is a eye in modern buildings .

This paper mainly discusses the design about gate body system、transmission system、 control system and safely system of the three wings automatic revolving door.It proposed that the door frame is composed of glass and aluminum framework. Transmission system is fixed on the top of shaft that include a reduer and gears transmition. PLC is responsible for the task of controller and the function of rotational speed is rely on the VVF. People passing in and of the revolving door is checked by the infrared ray sensor, the safety of people are ensured by many contact and non-contact sensors and photoelectric proximity switches. Ultimately, have designed a kind of function practical、safety dependablely revolving door.

Key words : Revolving door, Structure, System, Design

摘要………………………………………………………………………………………Ⅰ

ABSTRACT………………………………………………………………………………………Ⅱ

1 绪论……………………………………………………………………………………………1

1.1旋转门的课题背景……………………………………………………………………………1

1.2 国内外旋转门发展现状……………………………………………………………………1

1.2.1国外旋转门发展现状…………………………………………………………………1

1.2.2国内旋转门发展现状…………………………………………………………………2

2 方案确定………………………………………………………………………………………3

2.1 方案一的设计………………………………………………………………………………3

2.2 方案二的设计……………………………………………………………………………3

2.3 方案的选择…………………………………………………………………………………4

3 门体结构设计…………………………………………………………………………………5

3.1 门结构材料的选用…………………………………………………………………………5

3.2 门结构尺寸的确定…………………………………………………………………………7

3.3 中间轴的设计与轴承的选用……………………………………………………………8

3.4 曲壁部分设计………………………………………………………………………………9

3.5 华盖的设计…………………………………………………………………………………9

4 驱动系统设计…………………………………………………………………………………12

4.1轴和轴承设计计算…………………………………………………………………………12

4.1.1轴的尺寸设计…………………………………………………………………………12

4.1.2轴承的选择与验算……………………………………………………………………12

4.2轴的校核……………………………………………………………………………………13

4.3 电机的确定………………………………………………………………………………15

4.3.1确定各扇门的质量……………………………………………………………………15

4.3.2各部分转动惯量的计算………………………………………………………………16

4.3.3惯性力矩的计算………………………………………………………………………16

4.3.4电机的确定……………………………………………………………………………16

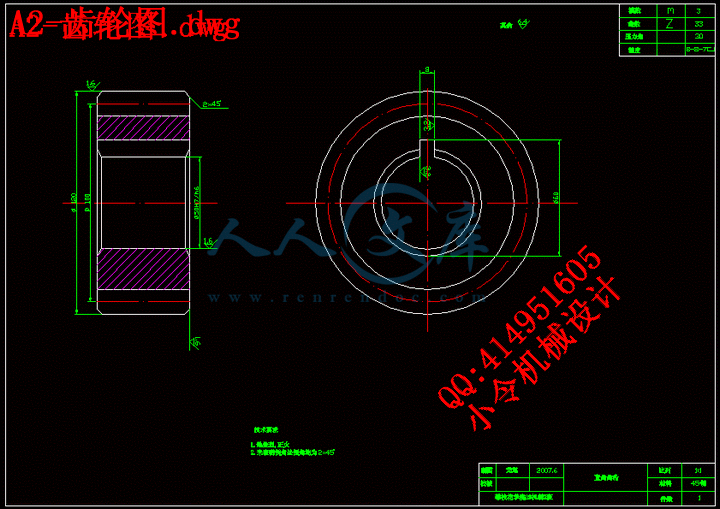

4.4齿轮的设计计算……………………………………………………………………………18

4.4.1选定齿轮类型、精度等级、材料及齿数……………………………………………18

4.4.2按齿面接触强度设计…………………………………………………………………18

4.4.3按齿根弯曲强度设计……………………………………………………………20

4.4.4几何尺寸计算………………………………………………………………………21

5 控制系统部分设计……………………………………………………………………………23

5.1硬件的设计…………………………………………………………………………………23

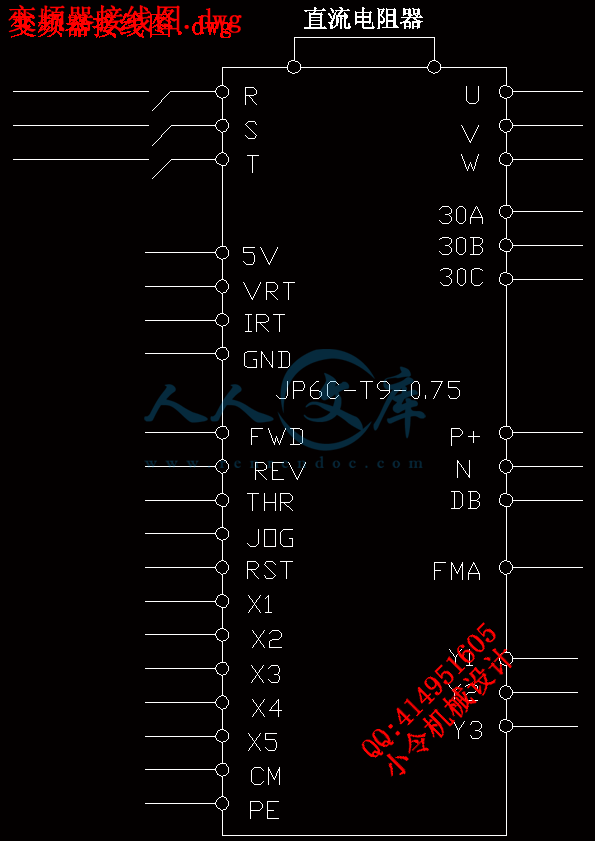

5.1.1变频器容量选择计算………………………………………………………………23

5.1.2传感器与安全系统的设计…………………………………………………………27

5.1.3控制系统功能特…………………………………………………………………29

5.1.4控制系统驱动控制原理……………………………………………………30

5.1.5 PLC控制系统节点分析及地址分配设计…………………………………………30

5.2 软件设计……………………………………………………………………………35

5.2.1控制系统程序设计……………………………………………………………35

5.2.2 PLC梯形图………………………………………………………………………47

5.2.3 指令程序…………………………………………………………………47

结论……………………………………………………………………………………………48

参考文献…………………………………………………………………………………………49

附录 A：指令程序表……………………………………………………………………………50

致谢………………………………………………………………………………………………55








内容简介：: 攀枝花学院Panzhihua University本科毕业设计（论文）文献综述院（系）：机电工程学院专业：机械制造设计及其自动化班级：机械制造及其自动化二班学生姓名：唐家发学号: 200320623072 2007 年 4 月 26 日本科生毕业设计（论文）文献综述评价表毕业设计（论文）题目三翼自动旋转门设计综述名称评阅教师姓名乔水明职称讲师评价项目优良合格不合格综述结构01文献综述结构完整、符合格式规范综述内容02能准确如实地阐述参考文献作者的论点和实验结果03文字通顺、精练、可读性和实用性强04反映题目所在知识领域内的新动态、新趋势、新水平、新原理、新技术等参考文献05中、英文参考文献的类型和数量符合规定要求，格式符合规范06围绕所选毕业设计（论文）题目搜集文献成绩综合评语：评阅教师（签字）： 2007 年 4 月 26 日文献综述：三翼自动旋转门设计文献综述 1研究动旋转门的意义：大厦在需要持续不断的人流出入的同时，又要保持建筑物内良好的空气循环及环境的优美，这是建筑师所遇到的一大难题，而旋转门为大厦提供了理想的解决方案，它可有效地防风、防尘和隔音，从而改善了大厦入口附近的环境。旋转门的最大优点在于它”永远开门，又永远关门”，即对于行人来说，门总可以打开，可对于建筑物来说门又总是关着。自动旋转门由于其永远开启的同时又永远关闭的特点，使其动态密封效果较好。在经济飞速发展的中国，在我们高楼耸立的大都市，在大厦、宾馆、酒店、银行、商场和写字楼，自动旋转门已经是随处可见。自动门不但能给我们带来人员进出方便、节约空调能源、防风、防尘、降低噪音等好处，更令我们的大门增添了不少高贵典雅的气息。同时，随着我国国民经济持续稳定地增长，2008年北京申奥成功和WTO的加入。从本世纪开始，我国进入了全面建设小康社会的新阶段，创造美好生活环境是装饰业发展的巨大推动力。 2自动旋转门的发展现状：2.1国内外研究现状、水平和发展趋势：自1903年宝盾公司在荷兰生产出第一座旋转门，旋转门至今已有一百年的历史，发展到今天，旋转门已具有可靠的安全系统和先进的驱动技术，其智能化高格调的设计为现代化楼宇建筑的确入口提供了完美的选择。而利用各种控制器、信号控制，实现单扇或多扇沿竖轴自动转动和自动停止的门就叫自动旋转门。由于国外自动旋转门发展较早，其技术也较为成熟。传动系统技术具有节能、低噪声、传动平稳、寿命长、性能可靠等优点；控制系统采用数字化设计的系统作为控制中枢，有功能更强大，操作更简便等优点；检测安全系统采用先进的红外与微波感应技术，用于感知物体的移动，操纵门体的动行，使用各种安全检测传感器，实现防挤、防夹和防撞功能。与此同时某些厂家生产的自动旋转门还具有远程控制和液晶显示。利用当前先进的通信和网络技术，使自动门的维护不再受时间、地域和专业维护技术的限制，制造商可通过 internet 与设备进行实时交流，校正偏差，让自动门达到最佳运行状态。当出现异常时，可准确传回故障信息，实现远程维护，缩短维护、保养时间；采用液晶显示屏，进行可视化设计，全面显示门体转速、状态和故障等信息。 2.2我国旋转门技术的发展：我国的全自动旋转门技术来源于荷兰、瑞典、日本等国。90年代后期旋转门开始在我国建筑领域中得到迅速推广和广泛的使用。国内旋转门生产专业厂家主要有：北京有凯必盛、宝盾、青木宝盾、信步、欧立宝盾、京跃等。外省市有上海康育、广州盛维、青岛福田等。现代城市建筑物装饰装修中，将高科技应用到建筑物的外观形象上，使城市建筑的入口体现出智能化。对门的选择由单一的功用型向个性化、品位化发展，旋转门以其全新的概念，宽敞开放的门面和高格调的设计，自然成为当代的建筑装饰的主流，无可质疑的必选设施。堪称建筑物的点睛之笔。因此，自动旋转门的发展趋势主要有：新颖独特的总体设计，高度的安全可靠性设计，多种运转使用方式设计，故障即时显示功能设计，楼宇消防智能化控制设计，停电使用功能设计，大通行能力设计，精巧灵敏的遥控控制系统设计，先进的驱动控制系统设计。3自动旋转门的特点:作为自动门中的顶级产品，旋转门给人以亲切大方的感觉，同时营造出奢华的气氛，其宽敞的开放门面和高格调的设计，堪称建筑物的点睛之笔。其全新的概念，无可动摇地立足于建筑时代大潮的最前端。但其高造价也不是一般人能接受的。自动旋转门是楼宇设备中的光机电一体化技术产品，它给人以亲切大方的感觉，同时营造出奢华的气氛，其全新的概念，宽敞的开放门面和高格调的设计，堪称建筑物的点睛之笔，立足于建筑时代大潮的最前端。自动旋转门的最大优点在于它永远开门，又永远关门，即对于人员来说，门总可以打开，可对于建筑物来说门又总是关着。因此，自动旋转门在保安功能方面具有独到的发展，但在人员流量方面自动旋转门却没有优势，因为门的转速是固定的，每个门翼之间可容纳的人员也是有限的。每种自动旋转门都有标定的人员流量数值。自动旋转门由于其永远开启的同时又永远关闭的特点，使其动态密封效果在经常使用的条件下相对于其它两种自动门要好。由于自动旋转门的人流量有限，在大型公共场合还是选择其它两种自动门，毕竞自动旋转门的成本较高。通常在自动旋转门两侧另设自动或手动平开门，一方面增加通行能力，另一方面当自动旋转门出现故障时，不影响人的通过。但是在静态密封效果方面，自动旋转门远不如其它自动门，因为其门体运动方式决定着只能使用毛条密封。三翼自动旋转门能起到防风，阻挡灰尘、噪音和废气的进入，适用于客流量较大的场所，如宾馆、银行及政府办公机构等。两翼旋转门是集自动旋转门和自动平滑门两者优点于一身的完美组合。根据不同的季节、场合而选择旋转门或平滑门的工作方式，特别适用于客流量很大的场所，如酒店、机场、医院、商厦、娱乐中心等。特点：结构设计新颖：这种设计增强了抗风能力，消除了风口效应，减少了能源损耗，有效的阻挡了灰尘，噪音和废气的进入，充分发挥门的隔离和疏通作用。其展箱具有装饰和展示功能。多重安全保护措施：安装了多部非接触式传感器及独特的安全开关，确保通行者的安全。大门可与火警系统相连，在断电和意外情况下，紧急事故处理单元自动将门旋转至安全疏散位置，同时中间平滑门自动打开，形成一个宽敞的疏散(紧急)通道价格较低又有很好的装饰效果。特点：框架结构-铝合金骨架：门体采用铝合金框架组装、可拆式结构，分成几个独立的部分，易于安装，运输方便。驱动部分由马达和齿轮箱减速机构组成，安装在门中心顶部的保护罩内，维护工作经济方便。门的进出口和旋转部分都装有传感器，高灵敏度的系统保证了大门能即时开启以及对速度的调整，保证了通过者最大程度的行走安全。4 我设计的自动门的优点一般的自动旋转门当有残疾人时候必须按变速按钮才能实现速度和时间的变化，并且没有考虑到老人和孩子的速度控制。而我设计的自动的优点在于不用按残疾人按钮都能够实现旋转门的变速控制，这就大大提高了旋转的自动化程度，也方便了残疾人的出行。5选择自动旋转门的理由:对门的选择由单一的功用型向个性化、品位化发展，旋转门以其全新的概念，宽敞开放的门面和高格调的设计，自然成为当代的建筑装饰的主流，无可质疑的必选设施,自动旋转门改变了传统门那种手动开关门的状态,以其智能化程度,安全性能,卫生角度给人一种清新的观念.选择自动旋转门越来越受到人们的青睐.参考文献1 赵负图主编.传感器集成电路手册.化学工业出版社，20022 成大先机械设计手册单行本，机械传动化学工业出版社，2004年1月第一版3 房海容，利建勇主编.现代机械工程综合实践教程.机械工业出版社，20054 郑凤翼，郑丹丹，赵春江主编PLC控制系统.人民邮电出版社，2006 攀枝花学院本科毕业设计(论文) 1 绪论 1 绪论1.1旋转门的课题背景自动旋转门是楼宇设备中的光机电一体化技术产品，它给人以亲切大方的感觉，同时营造出奢华的气氛，其全新的概念，宽敞的开放门面和高格调的设计，堪称建筑物的点睛之笔，立足于建筑时代大潮的最前端。大厦在需要持续不断的人流出入的同时，又要保持建筑物内良好的空气循环及环境的优美，这是建筑师所遇到的一大难题，而旋转门为大厦提供了理想的解决方案，它可有效地防风、防尘和隔音，从而改善了大厦入口附近的环境。旋转门的最大优点在于它永远开门，又永远关门，即对于行人来说，门总可以打开，可对于建筑物来说门又总是关着。自动旋转门由于其永远开启的同时又永远关闭的特点，使其动态密封效果较好。因此，自动旋转门在功能方面具有独特的发展。自动旋转门的最大优点在于它“永远开门，又永远关门”，即对于人员来说，门总可以打开，可对于建筑物来说门又总是关着。因此，自动旋转门在保安功能方面具有独到的发展，但在人员流量方面自动旋转门却没有优势，因为门的转速是固定的，每个门翼之间可容纳的人员也是有限的。每种自动旋转门都有标定的人员流量数值。自动旋转门由于其永远开启的同时又永远关闭的特点，使其动态密封效果在经常使用的条件下相对于其他自动门要好。由于自动旋转门的人流量有限，通常在自动旋转门两侧另设自动或手动平开门，一方面增加通行能力，另一方面当自动旋转门出现故障时，不影响人的通过。但在静态密封效果方面，自动旋转门远不如其他自动门，因为其门体运动方式决定着只能使用毛条密封。1.2国内外旋转门发展现状1.2.1国外旋转门发展现状自1903年宝盾公司在荷兰生产出第一座旋转门，旋转门至今已有一百年的历史，发展到今天，旋转门已具有可靠的安全系统和先进的驱动技术，其智能化高格调的设计为现代化楼宇建筑的确入口提供了完美的选择。国外著名厂家有：荷兰的B00N EDAM 瑞典的BESAM 德国的多玛、盖泽日本的纳博克、寺冈等。由于国外自动旋转门发展较早，其技术也较为成熟。自动旋转门的传动系统技术具有节能、低噪声、传动平稳、寿命长、性能可靠等优点；控制系统采用数字化设计的系统作为控制中枢，有功能更强大，操作更简便等优点；检测安全系统采用先进的红外与微波感应技术，用于感知物体的移动，操纵门体的动行，使用各种安全检测传感器，实现防挤、防夹和防撞功能。与此同时某些厂家生产的自动旋转门还具有远程控制和液晶显示。利用当前先进的通信和网络技术，使自动门的维护不再受时间、地域和专业维护技术的限制，制造商可通过 internet 与设备进行实时交流，校正偏差，让自动门达到最佳运行状态。当出现异常时，可准确传回故障信息，实现远程维护，缩短维护、保养时间；采用液晶显示屏，进行可视化设计，全面显示门体转速、状态和故障等信息。1.2.2国内旋转门发展现状我国旋转门技术的发展：我国的全自动旋转门技术来源于荷兰、瑞典、日本等国。90年代后期旋转门开始在我国建筑领域中得到迅速推广和广泛的使用。旋转门的厂家：国内专业厂家：北京有凯必盛、宝盾、青木、智辉、巨方圆、信步等。外省市有上海康育、广州盛维、沈阳金海、青岛帝盟等。旋转门在我国的市场前景：随着我国国民经济持续稳定地增长，2008年北京申奥成功和WTO的加入。从本世纪开始，我国进入了全面建设小康社会的新阶段，创造美好生活环境是装饰业发展的巨大推动力。现代城市建筑物装饰装修中，将高科技应用到建筑物的外观形象上，使城市建筑的入口体现出智能化。对门的选择由单一的功用型向个性化、品位化发展，旋转门以其全新的概念，宽敞开放的门面和高格调的设计，自然成为当代的建筑装饰的主流，无可质疑的必选设施。堪称建筑物的点睛之笔。但是国家对自动门产品质量、安全性、节能性、噪音、施工质量、售后服务还没有统一的标准，所有国内建筑业院校都没有相关的专业或课程，也没有权威的咨询机构，自动门市场的管理尚处于无序状态。随着国内建筑业的发展，这一状况一定会有所改变。55攀枝花学院本科毕业设计(论文) 2 方案确定2 方案的确定旋转门主要设计是从门体,传动系统,控制系统，检测系统,安全系统等几个方面进行考虑。从上面几个方面具体分析可以设计两种方案。2.1方案一的设计框架总成：分为固定部分和旋转部分，均由铝型材框架和玻璃等组成。立柱、曲壁、门扉一般采用高强度铝合金型材，结构简洁，精密牢固。圆周导轨悬挂整个旋转门体及其驱动设计，每扉门三面安装密封毛条与地面天花及曲壁紧密接触，使门扉在任何位置均处于密闭状态;门扉玻璃采用（3+3）夹胶玻璃或6mm厚钢化玻璃，曲壁玻璃一般采用（4+4）夹胶玻璃，安全可靠。传动系统：由二个三相交流电机提供动力，用减速器带动旋转转盘驱动。控制系统：由单片机、变频器、功能开关组成。由可编程控制器PLC、变频器、功能开关组成。检测系统：由红外传感器实现有无人自动检测，自动对电机启停进行操作。安全系统：主要有接触和非接触安全感应器。旋转门入口立柱均装有安全胶条，防止行人夹伤，自动门入口右侧立柱胶条内装有内藏式防夹感应器，如受挤压门扉即马上停止运转。胶条恢复正常，门扉则自动转动;每扇门扉底边胶条内装有内藏式防碰感应器，碰到物体或行人门扉立即停止运转。胶条恢复正常，门扉则自动转动。2.2方案二的设计框架总成：分为固定部分和旋转部分，均由铝型材框架和玻璃等组成。立柱、曲壁、门扉一般采用高强度铝合金型材，结构简洁，精密牢固。采用中心门轴结构安装和驱动旋转门体设计，每扉门三面安装密封毛条与地面天花及曲壁紧密接触，使门扉在任何位置均处于密闭状态;门扉玻璃采用（3+3）夹胶玻璃或6MM厚钢化玻璃，曲壁玻璃一般采用（4+4）夹胶玻璃，安全可靠。驱动系统：由一个三相交流电机提供动力，用减速器带动中心门轴驱动。控制系统：由可编程控制器PLC、变频器、功能开关组成。检测系统：由红外传感器实现有无人自动检测，自动对电机启停进行操作。安全系统：主要有接触和非接触安全感应器。旋转门入口立柱均装有安全胶条，防止行人夹伤，自动门入口右侧立柱胶条内装有内藏式防夹感应器，如受挤压门扉即马上停止运转。胶条恢复正常，门扉则自动转动;每扇门扉底边胶条内装有内藏式防碰感应器，碰到物体或行人门扉立即停止运转。胶条恢复正常，门扉则自动转动。2.3方案选择三翼旋转门采用方案二这种结构，即中心门轴通过轴承机构垂直安装于地面，三个呈发散式固定在中心门轴上，各门扇之间的角度相等。中心门轴的上方安装电动机及其他电气控制部件，再配以感应装置和安全装置，就成为一个完整的自动旋转门。但是，这种旋转门门翼与中心轴的固定方式决定了门扇宽度不能太大，所以这种旋转门的直径最大只有约4m。为了解决这一问题，工程师们将中心门轴设计成了门扇固定在大钢管上面，相对减小了门扇宽度，增加了电机对门中心的旋转作用力矩，使这种旋转门的最大直径扩大到6m。这种结构是稳定性，使用的可靠性很高，使用寿命长。考虑到旋转门在停止时一定耍密封，所以三翼旋转门的每个分隔可以容纳更多的人，可是门的净开口宽度较小。而方案一由于采用两个电机驱动也给驱动系统带来了许多麻烦，同时也不利于节能。在控制系统上，由于单片机的程序设计和接口设计较为繁杂，只利于大批量生产，不适于单件设计。综合两种方案进行比较，可以看出第二种方案在具体设计中更具有实用性，完善性。故选择第二种方案。攀枝花学院本科毕业设计(论文) 3 门体结构设计3 门结构的设计三翼自动旋转门的尺寸可以根据可以确定其尺寸，其具体尺寸如下所示；表3.1 门体尺寸门旋转直径3200mm门净高 A2400mm门总高 B2710mm门出入口尺寸 C1430mm门外径D3360mm单扇门半径DW1315mm 图3.1 门体结构简图3.1门结构材料的选用门体主要包括门体骨架的材料和门体玻璃。根据相关门体标准,可按90系列的推门进行设计。门体骨架采用90系列推拉门专用铝型材，根据中可以确定门体骨架铝型材；三翼旋转门门扇左边框选代号 L090704 右边框选代号 L090704 上横选代号 L090706 下横选代号 L090707 图3.2 L090706型铝型材图3.3 L090707型铝型材图3.4 L090704型铝型材门体玻璃的选用门扉玻璃一般有几种选择，一是防弹玻璃，二是夹胶玻璃，三是钢化玻璃。由于自动旋转门一般用于高级的宾馆，写字楼等高档场所,一般无特殊要求。由于防弹玻璃价格较为昂贵，并且无多大实际用处，而夹胶玻璃它安装的透光性不是较好。因此选择钢化玻璃是最合适的。根据参考其他相关产品的选择情况，可以选6mm的钢化透明玻璃。 3.2门结构尺寸的确定根据前面的总体设计可知，三翼旋转门的结构尺寸可参照中90系列（尺寸高度为2400mm,一扇门宽度为1315mm）进行设计。根据以上节点,可以计算单扇门的相关尺寸为：左边框和右边框的高度为：式(3.1) =2400-225 =2350mm式中：为门扇边框高度尺寸，为门净高度。上横和下横的宽度为：式(3.2) =1315mm式中：为门扇宽度。玻璃的实际高度为：式(3.3) 式中：为玻璃外显示尺寸，玻璃上下门边尺寸。实际宽度为：式(3.4) =1315-264212 =1211mm 式中：门扇上边框安装玻璃的宽度，玻璃边框实际尺寸。 3.3中间轴的设计与轴承的选用中间轴的设计轴的直径为：= 式(3.5) =3200-21315-23-216 =532mm式中：为门体旋转直径，为门扇边框安装胶条与曲壁之间的间隙，为扇门边框安装胶条的宽度。由于轴是用来安装轴承、齿轮、门扇的，并且在轴向受到力不大。所以选用结构用不锈钢焊接钢管。用牌号0Cr18Ni9制造，以热处理状态交货的半径为532mm,壁厚为8mm,定尺长度为3000mm,中间轴在安装轴承的两端要车削1mm，并且达到530mm，尺寸精度为普通级。轴承的选用为了使轴承能很好的固定，必须使用轴承座。由于要使用两个轴承，则轴承座也要使用两个，上下各一个。对于轴承座，其内径为轴承的外径，其厚度必须满足强度要求。因为轴所计算的直径为532mm,两端车削后直径为530mm，故选用双列圆锥滚子轴承，根据(GB/T-22-1995)选型号为35000型，代号为3519/530。安装在轴上的轴承主要受轴向力。并且轴承受到的轴向力比较大，故需在门安装地面设计一个凹型台，防止轴的向下滑动和安装时防止其他杂质进入轴衬内。图3.5 下轴承座3.4曲壁部分设计曲壁由4根角钢做为支撑体，每2根构成一边曲壁体。角钢竖在水泥板上，进出口各布置2根，然后顶部又用一圆形角钢将4根角钢固定在一起。形成曲壁的整体框架，然后安装铝合金玻璃壁。曲壁由2块相同的圆弧玻璃组成。材料的选用曲壁上圆弧梁选用6063专用弧形材。顶部用的角钢弯曲成一个圆弧，由四段构成，便于加工。玻璃的选用8mm弯钢化玻璃。材料尺寸的确定由于圆的内圆半径为1600mm,门口对应的圆角为则两边曲壁各对应的圆心角应：式(3.6) 所以两边曲壁对应的弧长：式(3.7) 玻璃尺寸的确定玻璃的弧长：式(3.8) 玻璃的高度：式(3.9) 曲壁立柱（）角钢尺寸确定：由于要保持角钢的稳定性，预埋在地下的角钢尺寸为100mm。则角钢的高度可估算为：式(3.10)顶部圆周钢材尺寸的确定：顶部周钢材的内直径为3200mm,分为两半圆角钢用螺栓固定在立柱角钢上,则圆周角钢内圆弧长为：式(3.11) 式中：d为旋转门的旋转直径。则每段内圆弧长：式(3.12)3.5华盖的设计华盖部分是用来安装驱动系统和控制系统的部分，其主要由和型材框架和薄金属版构成一个圆柱形体。其主要安装轴承，电机，控制装置等。由于华盖要用来安装电机，电机的有一定重量。为了保证电机在工作时不发生振动现象，故选择的钢架结构要求其刚度比较高。故选择热扎钢板。其厚度为2毫米，直径为3360mm的圆形，上下各一张。华盖底部设计旋转门的外径为3360mm，由于底部要安装轴承，必须在钢板中间打孔。与此同时角钢也要穿过钢板，也必须在钢板上加工槽。图3.6下华盖尺寸图上华盖的设计旋转门的外径为3360mm，由于上面的钢板要用来安装电机，故必须在其上面打孔。同时为了保证钢板用足够的强度来支撑电机的重量，则必须在钢板上打钢架。钢架与钢板焊接在一起。由于电机的重量不大，故用一般方钢。其具体尺寸如下图所示：图3.7 上华盖尺寸图攀枝花学院本科毕业设计(论文) 4 驱动系统设计4 驱动系统设计4.1轴和轴承设计计算4.1.1轴的尺寸设计由于轴承还没有缺定出来，但是轴的直径已知。并且旋转轴在径向受力不大主要受到径向力的作用，故可以选择圆锥滚子轴承。根据文献5中预选双列圆锥滚子轴承，型号为3519。其宽度为190 mm。又由于齿轮与轴承必须留出一定的距离，一般选择为40mm。其具体尺寸如下图所示：图4.1 轴的结构图轴的质量计算：由公式W=0.02491(D-S)S 其中W为钢管的线密度（kg/m）,D为钢管的外径（mm），S为钢管的壁厚（mm）。 M=WL (L为钢管的长度)= 式(4.1) =152.73kg 4.1.2轴承的选择与验算径向力确定：轴承受到的径向力为减速器输出的转矩除以大齿轮的分度圆半径。其值为Fr= =850.6N轴向力的确定：Fa=Mg = =(152.73+449) 10 式(4.2) =3487.3N设定工作时间为87600小时(10年365天24小时)由中间轴两端按轴承的地方车削后d=530mm，由文献5中表6-2-80预选双列圆锥滚子轴承，型号为3519。其中e=0.41，Y1=1.6，Y2=2.5，Y0=1.6，Cr =2390KN。当=4.1大于0.41时当量动载荷 Pr =0.45Fr +YFa=0.45850.6+2.53487.3 式(4.3)=9101.02N查文献3中表10-5得Y=Y2=2.5查文献5中表6-2-86-2-11得fh=2.0,fn=1.435,fd=1.1,fT=0.9,fm=1根据式C= (fh fd fT) Pe =(21.10.9) 9101.2 式(4.4) =12557.8N轴承Cr=2390000N12557.8N，故合适。4.2轴的校核在确定轴承的支点位置时，由文献5中查取值。对于双列圆锥滚子轴承，由文献5中查得。作简支梁的轴的支承跨距。根据轴的计算简图作出轴的弯矩图和扭矩图。图4.2 中间轴受力图从轴的结构图以及弯矩和扭矩图中可以看出截面C是轴的危险截面。现将计算出轴的受力情况：水平面的受力分析支反力式(4.5)垂直面受力支反力式(4.6)弯矩的计算式(4.7)扭矩的计算 T=225.4 式(4.8) 按弯扭合成应力校核的轴的强度进行校核时，只需对轴上承受最大弯矩和扭矩的截面（即危险截面C）的强度。由文献3中公式155及上表中的数值，并取，轴的计算应力 = 式(4.9) =4.68MPa其中W为抗弯、抗扭截面系数，d1为钢管的内径，d为钢管的外径。前面已选定轴的材料为0Cr18Ni9，调质处理，由文献3中表151查得。因此，故安全。4.3电机的确定4.3.1确定各扇门的质量由于转轴中心两端是对称的，以一边门体计算即可。铝型材密度：代号为L090704的线密度为0.966代号为L090706的线密度为0.836代号为L090707的线密度为1.152每扇门框的质量： =2.36020.966+1.1350.836+1.1351.152 式(4.10)=8.053kg式中：，分别为各铝型材的密度。单扇门玻璃的质量：= 式(4.11)式中：为玻璃的体积，为玻璃的密度。单扇门的质量：式(4.12) =40.82+8.053 =49kg式中：为单扇玻璃的质量，单扇门框的质量。4.3.2各部分转动惯量的计算假设门扇为均匀的质量体,其在宽度方向的面密度可以用下式计算,其中R为门扇的宽度，L为门扇的长度。则门扇对中心惯量可用下式计算式(4.13)由平行轴定理知，门扇相对于轴的转动惯量为：式(4.14) =56.6 （其中L1为轴的半径）4.3.3 惯性力矩的计算假设门体1s内加速到门体的快速转速，由于旋转门体的最大转速为6r/min，即角速度，由于传感器一般工作在2m范围内检测人是否来临，当人迈进门边时，门体要以正常速度转动，则在这时门体要加速到正常速度。在0.5s内加速到此速度,则角速度，由于电机要带动门体转动，有一个加速过程，有一个加速过程此过程需要克服旋转门体的惯性力矩才能使其转动，根据力矩转动惯量和角速度的关系。则可能算出旋转门体的惯性力矩为：式(4.15)4.3.4电机的确定根据机械设计中电机所需功率按下式计算：式(4.16)由电动机至转动轴的传动总效率为：式(4.17)式中,分别为滚子轴承，齿轮，联轴器的传动效率。取，则总的传动效率为：式(4.18) =0.83则可以计算出电机的功率式(4.19) 由于门体还应能承受一定的风阻，以及旋转门体周围无条件与曲壁门体间的摩擦阻力，尽管其产生的力较小，但由于门体直径过大，则会产生较大的阻力矩。同时还有一些其他没有考虑的因素，如齿轮的转动惯量，因此特将计算出的功率放大一些同时门体的转动较底，则电机应适应转速较底的，根据相关的计算结果可以选以下两种电机。表4.1 电机参数表方案型号额定功率(KW)转矩(N.m)同步满载转速转速r/min)总传齿轮传减速器动比动比 1JCJ71-0.550.5523.51500144024021.8112JXJ1-35-0.370.3782.0150014402406.935由于电机输出的转速较大，一般在1500r/min，通过减速器难以实现门体转速6r/min，因此在选电机时可以选用带减速器的电机来实现要求。根据相关要求，可以选用一个JXJ系列齿轮减速三相异步电机，JXJ系列异步电机按照TB1T6442-92标准设计制造,广泛用于轻工,纺织，建筑机械行业。JXJ系列异步电动机是直接输出低转速，大转距，且有转速型谱宽，运转平衡，噪声低，高效节能，体积小，重量轻，规格多，选用方便等特点。由于计算出所需电机功率为0.26KW,加上一些忽略因素，应该选择电机功率在0.26KW上的电动机才行。综合考虑电动机和传动装置的尺寸、重量、价格和齿轮传动，可见方案2比较合适。即选用JXJ1-35-0.75摆线针轮减速器三相异步电机。表4.2 电机参数表型号额定功率(KW)转矩(N.m)同步满载转速转速r/min)总传齿轮传减速器动比动比 JXJ1-35-0.370.3767.9150014402406.935 图4.3 电机尺寸图表4.3 电机尺寸表PEMn-dD2D3D4DbhB491294-12290260230458315764.4齿轮的设计计算4.4.1选定齿轮类型、精度等级、材料及齿数按传动方案，选用直齿圆柱齿轮传动。旋转门为一般传动，速度不高，故选用7级精度（GB10095-88）。查文献3中小齿轮材料为40Cr（调质），硬度为280HBS，大齿轮的材料选用45钢（调质）硬度为240HBS，其材料硬度相差40HBS。取小齿轮齿数 =30，大齿轮齿数，取=206。4.4.2按齿面接触强度设计由设计公式进行计算，即式(4.20)确定公式内的各计算参数试选用载荷系数=1.25。计算小齿轮传递的转矩式(4.21)由文献3中表10-7选取齿宽系数=1。由文献3中表10-6查得材料的弹性系数。由文献3中图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限，大齿轮的接触疲劳强度极限。由根据应力循环次数式(4.22) 式(4.23) 由文献3中图10-19查得接触疲劳寿命系数：，。计算接触疲劳许用应力取失效概率为1，安全系数S=1，得式(4.24) 式(4.25)计算试计算小齿轮的分度圆，代入中较小的值式(4.26)计算圆周速度v 式(4.27)计算齿宽由文献3中表107取=0.6 式(4.28)计算齿宽和齿高之比b/h模数：式(4.29)齿高：式(4.30) 式(4.31) 计算载荷系数根据v=0.125m/s，7级精度，由文献3中图10-8查得动载系数Kv=1.4；直齿轮，假设。由文献3中图103查得由文献3中表10-2查得两段的齿轮的使用系数，由文献3中表10-47级精度、小齿轮相对支承悬臂布置时，式(4.32)将数据代入后得式(4.33)由b/h=13.322,=2.79，查文献3中图10-13得=2.65 故载荷系数式(4.34)按实际的载荷系数校正所算得的分度圆直径，由式可得式(4.35)计算模数式(4.36)4.4.3按齿根弯曲强度设计设计计算公式式(4.37）确定计算公式内的各计算参数由文献3中图10-20c查得小齿轮的弯曲疲劳强度极限；大齿轮的弯曲疲劳强度极限；由文献3中图10-18查得弯曲疲劳寿命系数，；计算弯曲疲劳许用应力取弯曲疲劳安全系数S=1.4，由下式得式(4.38) 式(4.39)计算载荷系数K 式(4.40) 查取齿形系数由文献3中表10-5查得，；查取应力校正系数由文献3中表10-5可查得，；计算大、小齿轮的并加以比较式(4.41) 式(4.42)由上式可得大齿轮的数值较大。设计计算式(4.43) 此计算结果，由齿面接触疲劳强度计算的模数m大于由齿根弯曲疲劳强度计算的模数，由于齿轮的模数m的大小主要取决于弯曲强度所决定的承载能力，而齿面接触疲劳强度所决定的承载能力，仅与齿轮直径有关，可取有弯曲强度算得的模数2.62并就近圆整为标准值m=3；按接触强度算得的分度圆直径，算出小齿轮齿数：，取=33。大齿轮齿数：取这样的齿轮传动，既满足齿面接触疲劳强度，又满足齿根弯曲疲劳强度，而且做到了结构紧凑，避免浪费。4.4.4几何尺寸计算计算分度圆直径式(4.44) 式(4.45)计算中心距式(4.46)计算齿轮宽度式(4.47)取。验算式(4.48) ，合适。式(4.49)由于轴的尺寸非常大，故将齿轮改为齿圈其设计。其设计与一般齿轮设计时完全一样的。攀枝花学院本科毕业设计(论文) 5 控制系统部分设计5 控制系统设计5.1硬件设计5.1.1变频器容量选择计算变频器容量的选用有很多因数决定，列如电动机的容量，电动机的额定电流，电动机加速时间等，其中最主要的电动机的额定电流。表5.1 电机参数表电动机型号额定功率（W）额定电流（A）额定电压（V）效率（%）功率因素电机转动惯量飞轮的转动惯量Y881-45501.51380730.762.20.00180.6驱动一台电动机对于连续运转的变频器必须同时满足下列3项计算公式：满足负载输出/kVA：式(5.1) 满足电动机容量/kVA：式(5.2) 满足电动机电流/A：式（5.3) 式中：为变频器的容量/kVA 负载要求的电动机轴输出功率/kw 电动机额定电压/v电动机额定电流/A电动机效率电动机功率因数电流波形补偿系数k是电流波形补偿系数，由于变频器的输出波形并不是完全的正弦波，而含有高次谐波的成分，其电流应有所增加。对PWM控制方式的变频器，k约为1.051.1。指定变频器的启动加速时间变频器产品型号所列的变频容量，一般以标准条件为准，在变频器过载能力以内进行加减速，在进行急剧加速和减速时，一般利用失速防止功能，以避免变频器跳闸，但同时也加长了加减速时间。如果生产设备对加速时间有特殊要求时，必须事先核实编破器的容量是否能够满足所要求的加速时间，如不能满足,则要选用加大一档的变频器容量。在指定加速时间的情况下，变频器所必需的容量计算如下：式(5.4) 式中：为变频器的容量/kVA 电流补偿系数,对PWM控制方式的变频器,k约为1.051.1电动机效率电动机功率因数电动机额定转速/(r/min)电动机轴上的飞轮力矩/()电动机加速时间/s 负载转矩/()指定变频器的减速时间降低变频器的输出频率，就可以实现电动机减速。加快变频器输出频率的降低速率，可使电动机更快的减速。当变频器输出频率对应的速度低于电动机的实际转速时，电动机就进行再生制动。在这种运行状况下，异步电动机将变成异步发电机，而负载的机械能将被转换为电能并反馈给变频器。当反馈能量过大时，变频器本身的过电压保护电路将会动作并切断变频器的输出，使电动机处于自由减速状态，反而无法达到快速减速的目的。为了避免出现上述现象，使上述能量能在直流中间回路的其他部分消耗，而不造成电压升高。在电压星变频器中，一般都在直流中间回路的电容器两端并联上制动三极管和制动电阻。当直流中间回路的电压升高到一定的电压值，制动三极管就回导通，使直流电压通过制动电阻放电，既电动机回馈给变频器的直流中间回路的能量，以热能的形式在制动电阻上消耗掉。制动电阻的选择方法：1)计算制动力矩式(5.5) 式中：动力矩/电动机转动惯量/折算至电动机轴的负载转动惯量/减速开始速度/() 减速完了速度/()减速时间/s负载转矩/2)计算制动电阻的阻值在进行再生制动时，即使不加放电的制动电阻，电动机内部也将有20%的铜损被转换为制动力矩。考虑这个因数，可以按下式初步计算制动电阻的预选值。式(5.6) 式中：制动电阻直流电路电压/V 对200V级变频器, =380V 对400V级变频器, =760V制动转矩/()电动机额定转矩/()减速开始速度/()上式中，如果，则没必要加制动电阻。放电电路由制动三极管和制动电阻串联而成，因此，制动三极管本身允许通过电流就是放电电路的最大允许值。所以制动电阻的最小值。由上可见，制动电阻的阻值应由来决定。有的变频器生产厂家在产品目录中。给出制动电阻最小值的参考值，可供用户在选择制动电阻时参考。3)计算制动电阻平均消耗的功率/kW如前所述，电动机额定转距的20%制动转距由电动机内部损失产生，所以可以按下式求得电动机制动时，制动电阻上消耗的平均功率：式(5.7) =(5.76-0.22.2)1440 =0.802由于三翼自动旋转门是恒转矩负载，故变频器选用通用型的。又因为三翼旋转门的转速不允许超过额定值，电机不会过载。因而可以选用通用的变频器，只要所选用的变频器满足一般环境下使用即可。根据以上的计算的数据，选用佳灵JP6C-T9-0.75。该变频器的参数如下；表5.2 变频器参数表变频器型号JP6C-T79-0.75适配电动机功率/kW 0.75额定电流额定容量/kVA2.0电压/V3相,380440额定频率/Hz50/60额定电流/A2.5额定过载短时间额定电流的150%1min 电源相数,电压,频率3相,380440,50Hz/60Hz允许波动电压10%-15%,频率5%-5%瞬间电压降低范围310V以上,继续运转所需电源容量/kVA1.2 输出功率调整最高频率/Hz50400可变设定基本频率/Hz50400可变设定启动频率/Hz0.560可变设定载波频率/Hz26可变设定精度模拟设定设定分辨率模拟设定控制电压/频率特性用基本频率可变设定320440V电矩提升自动:按照负载转矩,调整至最佳手动设定:0.120.0编码设定启动转矩150%以上(转矩矢量控制) 制动制动转矩100%以上可选使用时150%以上(用DBR时)直流制动可设定制动开关开始频率,时间等外壳防护等级IP40 冷却方式自冷质量/kg2.45.1.2传感器与安全系统的设计检测传感器的选用检测系统是由安装于门口上面的四个传感器来实现的，其主要功能是感知人的进出从而发出开门信号。红外传感器的选择主要考虑检测范围和输出形式及其特点。ADS-A型门传感器是较好的选择。它的检测范围可调，安装高度在门的设计高度范围内，其输出形式为继电器接点，可以直接和控制器相连。那么此检测传感器就可以选择这个。其性能参数见文献16。安全系统设计为防止三翼旋转门在工作过程中因某些原因而发生伤人的事故出现，那么就需要配置一定的安全系统。主要采用以下方式。红外线防夹安全感应器防止门扇与曲壁柱之间夹伤行人，当人在门扇与曲壁立柱安全距离内时，感应器与接近开关信号同时生效,门扇应马上停止。防撞胶条安装于入口右侧门立柱上，胶条内装有内藏式感应器，如遇物体碰撞或受压，门扇马上停止转动，防止夹伤行人，胶条内感应器恢复正常后，转门也随之恢复正常运转。每扇门扉底边装有全开宽内藏式感应器，如碰到物体或受压，门扇马上停止转动，防止门扇打倒行人，胶条内感应器恢复正常后，转门也随之恢复正常运转。此外，还采用了4只测量范围为5mm 的电感式接近开关。接近开关用于防夹位置区域设定、直流制动封门及锁门定位。1)防夹接近开关的选用由于在出入口两个防夹区域内要安装了防夹传感器。而防夹感应器是用来感应人是否处于防夹区域内，而不知道是否门扇已经靠近防夹区域内，所以仅靠防夹传感器是无法鉴别人是否即将受夹或正在受夹。则需要一个接近开关来判断门翼也走到了防夹区域内。如果在防夹区域内，则接近感应器发出信号表示，如果此时有人进入防夹区则有可能被夹。两信号同时有效时，则使门停转制动。由于人的宽度一般在0.5m以下，可设此距离为接近感应器感应距离。当门翼靠近曲壁门柱0.5m时，接近开关传感器就可以发出信号。因此选择光电式 BR系列接近传感器,其型号为BPR100-DDT传感器。其性能参数见文献16。2)防夹传感器的选用防夹传感器是用来检测人是否在防夹区域内用的。应采用红外线传感器检测，其检测方式是竖直的。因此当人在防夹区域时，传感器只有通过竖直检测才不会误判。假如传感器不是竖直的，而是发散的，如人正常经过转门区时，防夹传感器就有可能检测到人的存在，而此时门翼又有可能正好在防夹接近传感器范围内。两者信号同时有效，使门体无故停转，而造成不必要的麻烦。因此可以选择红外垂直防夹传感器。红外线防夹传感器安装在门的进出口的两个防夹区域内，即进出口的右边立柱旁的华盖上，其具体位置根据调节而定。基于以上条件,可以选用型号为BX15M-TFR。其性能参数见文献16。3)直流制动接近开关选用由于当电动机停转时，门要停在指定的位置，而门停转时，电机要先停转而门体有一定惯性而使得门无法停在指定的位置上。这时我们就需要接近开关，当门靠近门停位置时，就产生信号发出制动信息，使门体在这个位置。接近开关的感应距离过大，会使门制动后停在指定位置的前边。感应位置过小，由于接近开关也有一个响应时间，则使门停超过门应停的位置。根据相关自动门产品类型，可选用CR系列电容圆柱型接近开关为8mm的型号,PNP输出。其性能参数见文献16。4)锁门接近开关的选用当锁门时，为了让门精确的停位在上锁的位置，同样需要一接近开关提前感应锁门位置的临近，发出锁门信号使门体精确停在这个位置便于我们上电磁锁和机械锁，而无需人再来推门体使其准确停位。接近开关的感应距离过小都到不了门体的精确停位，而使得无法上锁。所以感应距离为适当才可。根据相关自动门产品类推，可选用5mm感应距离高周波振动角柱型接近开关。可选择型号为PS12-4DN，常开触点，PNP输出，三线连接。其性能参数见文献16。5)防碰撞传感器的选用防碰传感器主要时为了防止人和门的速度不一致时，旋转门翼打到行人；而防撞传感器则是为了防止人因不小心撞在门体的立柱上，而引起旋转门体旋转过来撞伤行人。其采用接触式传感器防夹安全带来实现，它是以向其施加垂直压力致使触带内的导电体互相接触，这导致电阻和电流改变而产生开关信号的。防碰传感器安装在两扇旋转门翼的底部，而防撞传感器安装在门体的立柱上。选用型号ASR-001。其性能参数见文献16。6)接近开关的选用而锁门接近开关则时为了看门翼是否靠近门的锁门位置，因此应该安装在门安装电子锁的位置附近。选用型号ASR-002。其性能参数见文献16。5.1.3控制系统功能特点变速功能旋转门设有低速，中速，高速三种旋转速度，分别对应残疾，middle和high三个按钮进行切换，以适应残疾人通过,正常运转和紧急疏散对转速的不同要求。自动转停功能来人时自动启动，并以正常转速动转，15s时无人进出，则自动停转并封门。防夹功能当门扇运转靠近曲壁立柱时，如果行人试图从两者之间(防夹区)进入旋转门，则门立即自动停转以防夹伤行人。行人离开防夹区，门自动恢复运转。防撞功能行人紧靠右侧立柱或遇到物体碰撞右侧立柱,则旋转门马上停转，以防止撞伤行人或撞坏物体，行人或物体离开右侧立柱,自动门恢复运转。防碰功能行人在旋转门内通行过程中，如遇到门扇碰到行人脚后跟，则门立即停转，以防止碰伤行人。行人离开门扇，门自动恢复旋转。锁门功能采用电磁锁方式锁门，只要转动钥匙既可完成自动锁门工作，快捷方便。急停功能当出现紧急意外事故十，按下急停按钮，门立即停转，解除急停信号，门又自动恢复运转。暂停功能(STOP钮) 与急停功能相当，不同的是按STOP钮后，必须用残疾，middle和high三个按钮中的一个进行恢复。残疾优先功能当按下残疾按钮后，30s内门始终以2r/min的速度低速运转，此时按middle和high钮无效，以确保残疾人安全通过。30s后来人，门自动以正常速度运转。电动机过载保护功能当电动机过载时，门停转并且指示灯闪烁报警。过载消除后门自动恢复运转。变频器报警输出和延时自动复位功能当变频器过压或过流时，关闭输出，门停转并报警( 指示灯闪烁)，延时3s自动复位。漏电保护。5.1.4 控制系统驱动控制原理电气控制系统接线方案图5.1 控制系统接线图传感器设置方案红外线被动式感应器安装于旋转门的进口和出口华盖上，每处各安装两个红外传感器，感应行人进入门体，门扇马上以正常的速度旋转。红外线防夹安全感应器防止门扇与曲壁柱之间夹伤行人。当门扇接近曲壁立柱时，感应器与接近开关信号同时生效，门扇马上停止。防撞胶条安装于入口右侧门立柱上，胶条内装有内藏式感应器，如遇物体碰撞或受压，门扇马上停止转动，防止夹伤行人。胶条内感应器恢复正常以后，转门也随之恢复正常运转。没扇门扉底边装有全开内藏式感应器，如碰到物体或受压，门扇马上停止转动，防止门扇打倒行人。胶条内感应器恢复正常后，转门也随之运转。此外，还采用了四只测量范围为5mm的电感式接近开关。接近开关用于防夹位置区域设定，直流制动封门及锁门定位。5.1.5 PLC系统控制分析及地址分配设计节点分析及机型的选择通过对旋转门控制要求的分析，PLC控制输入信号有22个，输出接点共8个。按照预留15%-20%的接点数来计算，输入接点至少要30个，输出接点至少要10个。本系统为个简单控制系统，按一般经验来估算，同时由上段对I/O接点的分析主要有：开关量输入字节数：3015=450开关量输出字节数：108=80系统推断定时器/计数器字节数：81=8总计大约需要538个字节数容量。加上预留30%，有1K的程序容量足够了。由以上可得，同时兼顾经济性原则。 PLC产品中OMRON系列可编程控制器是当今国内外最新，最具特色、最具代表性的微型PLC。在此系列PLC中设置了高数计数器，对来自特定的输入继电器的高频脉冲进行中断处理，扩大了PLC的应用领域。本系统选择了COM1-CPU11-E型PLC。由PLC型号主回路电压AC（100240）V；输入端参数为电压DC24V，电流5/7mA；继电器输出端电压AC150V，DC30V以内。故本系统选用直流输出方式。表5.3 PLC性能参数表性能指标COM1-CPU11-E程序存储容量3.2KB数据存储容量1KBI/O电数128位指令类型117种指令基本指令执行时间0.5us1.5us扩展I/O模块数量7块记时/记数区512记时器/记数器开关的选择本控制系统为PLC控制，各种开关的容量要求不高，普通的开关足已，主要考虑输入参数要求。对急停、STOP、middle、high、残疾开关，选择普通按钮开关LA系。Middl、high、残疾、开关为LA2，急停开关为LA2（红色），STOP关为LA2-A红色（十字型）。电源的选择 PLC自带的输入口电源一般为直流24V。输入口每一点的电流定额一般为7mA,这个电流是输入口短接时产生的最大电流(端口本身纯存在阻抗)。当输入口上接有一定阻抗的负载时,其流过的电流就要减少,PLC输入口信号传递所需的最小电流一般为2mA左右,这样就规定了输入口接人的最大阻抗。为了保障最小有效电流,输入口所接器件的总阻抗要小于2000欧。从另一方面说,输入口机内电源功率一般只有几瓦,当输入口所接的传感器所需功耗较大时,需另配专用电源供电。熔断器的选择为了保护电路（短路保护）需要有熔断器FU,选择的依据是熔体的额定电流IR大于线路工作电流I（I=2A），所以选择RL1-15，熔体额定电流等级为4。整流器的选择为降低电压的波动对控制系统的不良影响，选择把交流变为低压直流供电。因此，选择型号为ZBA-10/24型整流器，它的输入电压为交流220V，输出电压为直流024V，额定电流10A。输出模块的确定输出模块的任务是将PLC内部低电平的控制信号，转换为外部所需电平的输出信号，以驱动外部负载。输出模块有三种输出方式：继电器输出、双向晶闸管输出、达林顿晶体管输出。这几种输出形式均有各自的特点，用户可根据系统的要求加以确定。继电器输出价格便宜，使用电压范围广。通电压降小，承受瞬时过电压和过电流的能力较强，且有隔离作用。但继电器有舢点；寿命较短，且响应速度较慢，适用于动作不频繁的交直流负载。当驱动感性负载时，最大操作频率不得超过1Hz。双向晶闸管输出（交流）和达林顿晶体管输出（直流）都属干无触点开关输出，适用于通断频繁的感性负载。感性负载在断开瞬间会产生较高的反向电压，必须采取抑制措施。另外，这两种形式的输出均不具备明确的输出开关断点，因此对于有此要求的使用场合会受到限制。因此采用晶体管输出输出电流的选择，模块的输出电流必须大于负载电流的额定值。如果负载电流较大，输出模块不能直接驱动时，应增加中间放大环节。对于电容性负载、热敏电阻负载，考虑到接通时右冲击电流，要留有足够的裕量。允许同时接通的输出点数，在选用输出模块时，不但要看一个输出点的驱动能力，还要看整个输出模块的满负载能力。即输出模块同时接通点数的总电流值不得超过模块规定的最大允许电流输入输出口及端口的保护及分配 PLC输入口电压定额一般为接有直流24V有一些输入口是不接电源输出口的电压定额常接工频低压交流电源和直流电源。当输入口端连接电感类设备时,为了防止电路关断时刻产生高电压对输入输出口造成破坏,应在感性元件两端加接保护元件。对于直流电源,应并接续流二极管,对于交流电路应并接阻容电路。阻容电路中电阻可取51120欧,电容可以取0.10.47uF。电容的额定电压应大于电源的峰值电源,续流二极管可以选1A的管子,其额定电压应大于电源电压的3倍。对PLC输入端电阻分析，自带电阻为3k欧,对于DC24V的电流为标准电流，对输入口保护不需做特别处理。输出为直流感性负载时，需在负载两端并联续流二极管或齐纳二极管加以抑制。查有关资料时，在直流感性负载输出时可选电流为1A左右的二极管，电阻约为50欧左右。本系统中输出口选交流电源，电阻取65欧。表5.4 输入地址分配表输入地址对应的外部设配I0.0急停按钮I0.1残疾按钮I0.2STOP开关I0.3Middle开关I0.4 High高速按钮I0.5锁钥I0.6直流制动接近开关I0.7防夹接近开关1 I1.0红外线传感器1I1.1防撞传感器1 I1.2防碰传感器1I1.3防夹传感器1I1.4变频过载报警输入I1.5锁门接近开关I1.6防夹接近开关2I1.7红外线传感器2 I2.O红外线传感器3I2.1红外线传感器4I2.2防撞传感器2 I2.3防碰传感器2I2.4防夹传感器2I2.5防碰传感器3表5.5 输出地址分配表输出地址信号内容Q0.0上电及报警信号Q0.1电磁锁控制继电器Q0.2电动机启停（变频器智能端子FWD）Q0.3速度控制（变频器职能端子X2）Q0.4速度控制（变频器职能端子X1）Q0.5Q0.6直流制动（变频智能端子REV）Q0.7变频器复位（变频智能端子RESET）表5.6 控制系统电气元件表序号符号名称型号规格1SB1停止按钮开关LAY8红色，DC24V2SB2停止按钮开关LAY8红色，DC24V3SB3高速按钮开关LAY8绿色，DC24V4SB4高速按钮开关LAY8绿色，DC24V5SB5中速按钮开关LAY8绿色，DC24V6SB6中速按钮开关LAY8绿色，DC24V7SB7残疾按钮开关LAY8绿色，DC24V8SB8残疾按钮开关LAY8绿色，DC24V9SA1急停开关LW22DC24V10SA2电磁锁D4JLDC24V11FR1热继电器JR16B-2031.6A12报警指示灯XD8DC24V13FUPLC输入回路熔断器RL1-156级图5.2 PLC接线图5.2软件设计5.2.1PLC控制系统程序设计1)当电源打开时，要设置PLC的上电程序，由于西门子PLC系统有专门的特殊内部继电器SM0.1来对上电作出反应，用内部继电器M0.0来对相关信号进行中转输出，则程序设计如下；2)急停程序设计由于急停采用转换开关SA1进行外部输入，连接PLC的输入映响寄存器I0.0，用内部继电器M0.1来对相关信号进行中转输出。程序设计如下； 3)过载程序设计由于变频器过载输出连接PLC输入映像器I1.4，用内部继电器M0.2对相关信号进行中转输出，则程序设计如下；4)过热程序设计由于电机常时间进行，可能带来电机过热，所以在电机上连接热继电器FR1，当电机过热时热继电器闭合通过PLC的输入映像I2.6进行信号输入，用内部继电器M0.3对相关信号进行处理输出，则程序设计如下； 5)指示灯闪烁定时期设计当PLC上电后，指示灯亮输出，而当急停按下，变频器过载，电机过热时，指示灯就闪烁已示警告，设指示灯的闪烁时间为0.5S，则需要用两个以100MS为基数定时器T37和T38来实现。具体程序设计如下；程序解释：当PLC的内部扫描信号过来时T37就开始记时，0.5秒后T37的常开触头闭合，只要T38常开触头不断开使T37复位，则T37常开一直闭合。当过载、过热、急停内部继电器有信号时使相应触点闭合，导致T38开始记时，0.5秒后T38常开触点断开使T37复位，同时常开T37复位，至使T38常闭触点复位，而使T37又开始记时，0.5秒后又响应，周而复始。其中T38的作用是使T37循环计时0.5秒。6)报警上电输出程序设计当变频器过载，过热，急停按下时用相应内部继电器常开触点进行设计，并上一个定时器T37来实现相关功能，用输出映像继电器Q0.0来实现PLC内部信号输出接口。则程序设计如下；程序解释：当上电时，常开内部继电器触点SM0.1就一直闭合，只要一发生上述问题，相应的常开内部继电器就断开，使指示灯熄灭，然后根据常开定时器触点T37来间隔接通Q0.0，使输出达到指示灯的闪烁。7)变频器过载复位定时程序设计由于变频器可能出现瞬时的过载而不是长期过载，那样的我们就不用使变频器复位，防止导致错误反应。因此，我们设置变频器发生过载3秒后才对变频器实行复位操作，这3秒的时间用来判断变频器是真的过载还是假的过载。这里采用基波为100ms的接通定时器T50来实现。程序设计如下；程序解释：当过载信号来临时，常开触点M0.2闭合接通T50，其中T39常闭触点是复位输出信号定时器，用来对T50进行复位操作。8)复位输出时由于变频器的复位开关需要有一定的接触时间才能真正接通产生复位信号，因此当有复位信号输出后，定时器就开始计时，用基数为100ms的定时器T39来实现，定时时间为0.5秒。程序设计如下；9)复位输出信号设计。用输出映像寄存器Q0.7对PLC处理的信号输出与外界连接，为了有持续信号输出应采用Q0.7常开触点进行自锁设置，同时当复位时间延时到了断开其Q0.7的输出。程序设计如下；程序解释：当过载延时常开触点T50，3秒后闭合后，就接通Q0.7，而同时自锁，由Q0.7常开触点闭合使定时器T39接通，则0.5秒后常闭定时器T39断开，从而使Q0.7停止输出10)红外线启动传感器停止输入定时程序设计由于红外线传感器检测有人时就一直有信号输入，则电机就应该开始转动，而当人进入时，电机也应该带动门转动，设红外线无信号输入时电机仍能转动15秒。用基波为100ms的定时器T40来实现定时。而四个启动传感器分别接输入映像寄存器I1.0、I1.7、I2.0、I2.1用其常闭触点来实现。则程序设计如下；程序解释：当红外线传感器检测有人时，其I1.0、I1.7、I2.0、I2.1断开，使定时器T40复位，而当无信号输入时，I1.0、I1.7、I2.0、I2.1复位闭合使T40开始重新计时控制门转动15秒，而当红外线一直没有信号输入时，定时器一直计时直到计满为止，而T40相关触点保持持续接通状态。用M1.1常闭触点串联其中是为了实现高、中变速输入时保证电机只保持相应状态15秒后，门自动恢复原状态或停止。11)防夹传感器输入程序设计由于要判断是否已有夹人现象发生，则需要用防夹传感器来判断是否已碰到人，又需要一部接近开关来判断门翼是否处于防夹区域，当两个信号都有输入时，则说明已有夹人现象发生，则同一门口的防夹传感器的接近开关用串联方式连接起来。四部传感器分别接PLC输入映像寄存器为I1.3、I0.7、I1.5、I1.6。采用门口防夹传感器并联输入，只要有一个门口的防夹传感器有信号输入时就使PLC发出内部信号指令，用内部继电器M1.5对其信号中转，程序设计如下；12)防碰撞传感器输入程序设计由于安装有四个防碰传感器，分别接入PLC的输入映像寄存器为I1.1、I1.2、I2.2、I2.3，当有一个防碰传感器发出信号时就使PLC的内部继电器发出信号指令，用内部继电器M6.0来实现PLC信号中转。传感器信号输入用并联方式实现，则程序设计如下；13)高、中、残疾速度输入程序设计由高、中、残疾速度输入采用的是点动开关，则在程序输入时应加入串入微分平操作指令，以铺捉点动闭合的上升沿过程，三个按扭并联进行信号输入，有一个信号时就产生一个指令信号。三个按扭分别接入映像器为I0.1、I0.3、I0.4用内部继电器M1.1来实现指令的中转。则程序设计如下；程序解释：当任意按扭按下时，就产生一个内部继电器M1.1的信号，如I0.1常开触点一闭合，在闭合瞬间的上升沿过程中，使M1.1输出信号。14)残疾按扭输入时定时程序设计由残疾人进入时，门转动较慢，且经过门的时间较长，所以在程序设计时应注意残疾人经过时的专门定时程序。当残疾人按扭有输入时，就启动定时器开始定时30秒后让电机恢复原来的状态。则计如下；15)残疾人输入程序设计当外界按扭按下时，在这个上升沿的过程中产生PLC内部继电器输出，当残疾输入定时30秒到了后就自动断开其输出。由于输出是一个较长的过程，则应设计自锁程序。残疾按扭外界输入接PLC输入映像器I0.1，同时使用M3.0来实现指令信号中转。则程序设计如下；程序解释：当I0.1闭合时，在这个上升沿的过程中使M3.0产生信号输出同时常开触点M3.0闭合形成自锁，使M3.0一直有输出，当30秒定时到了以后，常开触点T42断开，使M3.0停止输出。16)暂停（STOP）输入程序设计 STOP按扭是实现临时的停转功能，当STOP按下后，必须用高、中、残疾按扭才能恢复门翼的转动。所以，程序设计中应串联一个变速输入时的常闭触点以方便恢复正常状态。同时由于暂停输出是一个较长的过程，也应有自锁设计。STOP按扭接输入映像器I0.2，同时STOP是按扭开关，应注意捕捉其按下瞬间的上升沿过程，同时采用内部继电器M1.2才实现信号的中转输出，则程序设计如下；程序解释：当I0.2瞬间闭合的上升沿过程中M1.2产生输出，同时M1.2常开触点闭合产生自锁，直到变速常闭触点断开时，使STOP输出停止。17)急停、防夹、暂停定时程序设计为了防止急停、防夹、暂停时受到偶然因素产生输出，而不是真正的相关紧急情况发生，则应设计一个定时程序来鉴别输入信号的真伪，采用输入后等待0.3秒后响应相关指令的方式来实现，采用基数为100ms的接通定时T41来实现定时，同时三个信号的输入采用并联方式连接，则程序设计如下；程序解释：当M1.2、M1.5、M0.1中的任一个触点闭合，就启动定时器T41实现定时。18)直流制动输出定时程序设计当发生防夹、急停、暂停和直流制动按扭有输入的紧急情况时，就要输出制动，同时当门没有精确停位后也要采用直流制动防止门的惯性转矩使门继续转动。而直流制动是一个时间过程输出才有效应，则对其输出定时为0.5秒，采用基数为100ms的定时器T43来实现，三个传感器采用并联输入。则程序设计如下；程序解释：当常开触点T41、M1.3、M1.4任意一个闭合时，就启动定时器。19)无人来才响应直流制动开关定时程序设计当红外线没有感应到人的时候，说明此时已确定无人进入了。再通过一个中转定时器来响应制动按扭的输入，此定时器时间设定无关紧要，只是一个中转作用，设其定时为0.4秒。采用基数为100ms的定时器T44来实现。同时应串联上一个确无人时的信号输入，则前面的一个红外线检测无人时的定时常开触点串联。其中，无疑是最好的选择，则程序设计如下；20)直流制动开关输入程序设计当外部直流制动按扭有输入时，同时再加上无人进出时才能确定直流制动的输出。由于外部直流制动按扭是瞬时接触开关，则应捕捉其按下时的上升沿过程，同时应注意串联无人来时的中转触点，以及自锁和定时直流制动输出触点的连接。采用PLC内部继电器M1.3来实现中转指令。则程序设计如下；程序解释：当直流制动开关闭合瞬间，同时又没有人进出时，即I0.6闭合，同时常开触点T44也闭合，响应制动M1.3产生输出，同时常开触点M1.3闭合使其自锁。当直动时间到了时，常闭触点T43断开停止制动输出。21)机械锁停位不准确时输入程序设计当钥匙、锁门、接近开关不符合时说明机械停位不准确。任需要让门转动以保证下次停位准确，同时应保证此时门没有输出直流制动信号，也应注意实现自锁功能。采用PLC内部继电器M7.0来实现。则程序设计如下；程序解释：当钥匙I0.5输入时，接近开关I1.5没有输入时，常闭触点I1.5以及常开触点I1.5就接通M7.0，使其产生输出,同时使常开触点M7.0产生自锁，而此时有制动信号则不能自锁，常闭触点T43断开使M7.0不能产生一个长期有效信号。22)门精确停位时锁门程序设计当机械锁停位不准确时，无输出时,同时接近开关又闭合的瞬时，说明门停位已准确。注意应捕捉的信号和谐一致的瞬时上升沿过程，同时钥匙也此时扭动开关，则说明此时已能上锁了，还应注意自锁的实现。采用PLC内部继电器M1.4来实现准确锁门的信号输出，则程序设计如下；程序的解释：当常开触点M7.0无输出时，同时钥匙和接近开关的常开触点又同时闭合的瞬时使M1.4产生锁门的信号输出，同时常开触点M1.4闭合产生自锁效应。23)红外线检测有人时，残疾人时30秒停转，高，中转速时15秒停转的程序设计。当红外线检测有人时启动电，直到无人时让电机15秒后停转。当变速输入时实现电机转动，同时实现残疾按扭的优先功能，而当直流制动开关启用时要保证电机的停转，所以应串联一个直流制动启用信号。同时由于各种信号的输入都有可能是瞬时信号，要保证电机的转动需要一个持续的信号，则还应在程序设计中设置互锁。采用PLC内部继电器M1.0来实现。则设计如下；程序解释：当红外线检测有人时,四个传感器的常开触点I1.0，I1.7，I2.0，I2.1，同时计时器T40复位，常闭触点T40任然闭合。当红外线检测无人时，即四个触点复位启动T40计时15秒后常闭触点T40断开，使M1.0停止输出。当高，中速输入M1.1闭合时其响应过程和上次一样。只要M1.0一经启用，常开触点M1.0就闭合产生自锁效应。当残疾输入M1.1常开触点闭合时，M3.0也同时启用使其有一条通路接通M1.0.即使十五秒后，定时器的常开触点T40断开对其接通也无影响，30秒后常开触点M3.0复位断开，切断M1.0的信号输入。这就保证了残疾速度的优先功能，此时按变速按扭也是无效的。24)高速速度控制程序设计当高速按扭输入时，同时加上变速输入信号串联，实现同时输入时则使高速信号输出。由于高速输入是瞬间信号，则应捕捉住上升沿过程，同时应该注意任意信号的自锁货互锁。同时在自锁路中应串联上高速输入时间设定，以保证高速运转时间限制后恢复原状态。采用PLC内部继电器M0.5来实现信号的输出中转。则程序设计如下；程序解释：当高速输入常开触点I0.4闭合时，再加上变速输入常开触点M1.0闭合，则在使M5.0启动输出信号，同时常开触点M5.0闭合自锁。此时如有残疾输入和中速输入时其常闭触点M3.0，I0.3断开使M5.0停止信号输出。自锁时，如果定时器常闭触点T4015秒后断开，其保持了高速运转15秒。同时也实现残疾优先功能。25)机械锁位置准确，直接上电磁锁的机械输出程序设计当钥匙和锁门接近开关同时有效时,且电机已经停止运转才能产生锁门信号输出.三个信号应该采用串联方式进行信号输入来控制锁门输出。采用输出映像寄存器Q0.1来实现。则程序设计如下；26)电机起停控制程序设计当红外线检测有人时，和门没有精确停位任需要再转时以及变速，残疾输入时都应启动电机。采用相关触点的常开触点并联实现。同时当电机过热，变频器过载，急停，锁门，门精确停位上锁，防夹暂停，发生碰撞时都应该停止电机的运行。所以采用相关信号的常闭触点的串联来实现停止电机的运行。采用PLC的输出映像寄存器Q0.2来实现电机起停信号输出，则设计如下；程序解释：当常开触点M1.0，M7.0任意一个闭合时就启用Q0.2让电机运转，而串联其中的常闭触点只要一个断开就停止Q0.2信号输出，让电机停转。27)低速时控制程序设计根据前面的控制字设计，当电机转低速时及制动前的速度时，此程序输出信号。即产生控制1信号。当有防夹，防碰撞，STOP，急停，门未精确到位时，电机都要停转，同时变频器的低速控制字也输出，再加上红外线检测无人来时15秒后也让变频器低速程序输出信号，还加上一个残疾人来时低速控制字也应有输出.使它们采用并联方式来进行信号输入，采用PLC输出映像寄存器Q0.4来输出低速时的控制信号.则程序设计如下；程序解释：当M3.0，M7.0，M0.1，M1.2，M1.5和T40常开触
