数控车床电动刀架设计【4张CAD图纸+毕业论文】【答辩优秀】

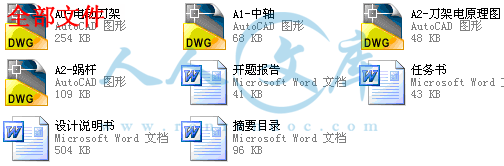

【温馨提示】 购买原稿文件请充值后自助下载。全部文件 那张截图中的文件为本资料所有内容，下载后即可获得。预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。有疑问可以咨询QQ：414951605或1304139763摘要数控车床今后将向中高当发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架需求量将大大增加。数控刀架的发展趋势是：随着数控车床的发展，数控刀架开始向快速换刀、电液组合驱动和伺服驱动方向发展。 本部分主要对四工位立式电动刀架的机械设计和应用继电-接触控制系统控制部分的设计。并对以上部分运用AUTOCAD做图，对电动刀架有更直观的了解。最后的提出了对电动刀架提出了意见和措施。关键词 ：数控刀架 ； 电动刀架 ； 四工位  AbstractNumerical control there is in the future lathe to in will develop,the middle-grade to adopt popular numerical control knife rest form a complete set, adopt the motive force type knife rest top-gradly, have such varieties as knife rest of hydraulic pressure , servo knife rest , vertical knife rest ,etc. concurrently, it is estimated that will increase to numerical control knife rest demand greatly in recent years. The development trend of the numerical control knife rest is: With the development of numerical control lathe, numerical control knife rest begin to change one hundred sheets , electric liquid is it urge and urge direction develop while being servo to make up fast. Some originally design and is it continue electricity to use to four worker location vertical electronic machinery of knife rest mainly- exposed to control system control some designs. And use AUTOCAD to pursue to the above part , have an more ocular knowledge of electronic knife rest. The last proposition has put forward the suggestion and measure to the electronic knife rest.Keyword： Numerical control knife rest  ； Electronic knife rest ；Four engineering location目录绪 论1第1章  数控自动刀架总体介绍21.1  数控自动刀架的设计背景21.2  设计准则21.3  主要技术参数21.4  本章小结3第2章  自动刀架电气说明书42.1   电动刀架系统42.1.1  电动刀架及其工作原理42. 1. 2   电动刀架动作过程42.1.3  技术说明52.1.4  接口注意事项62.1.5  在装调中，可能出选的异常现象及原因62.1.6  PLC控制说明112.2   本章小结14第3章  电动刀架机械说明书153.1  工作原理153.2  刀架动作顺序153.3  步进电机的选用153.4  蜗轮及蜗杆的选用与校核163.4.1  选择蜗杆传动类型163. 4. 2  选择材料163.4.3  按齿面接触疲劳强度设计163.5  蜗杆与蜗轮的主要参数与几何尺寸183. 5. 1  蜗杆183. 5. 2  蜗轮183. 5. 3  校核齿根弯曲疲劳强度183.6  轴的校核与计算193.6.1  画出受力简图193. 6. 2  画出扭矩图193. 6. 3  弯矩图203.7  弯矩组合图203.8  根据最大危险截面处的扭矩确定最小轴径203.9  连轴器的选择213.9.1  类型选择213.9.2  载荷计算213.9.3  型号选择213.10 键联接的类型和尺寸213.11 蜗杆上键的选取与校核223.12 轴承的选用223. 12. 1  轴承的类型223. 12. 2  轴承的游隙及轴上零件的调配233. 12. 3  滚动轴承的配合233.12.4 滚动轴承的润滑233. 12. 5  滚动轴承的密封装置233.13 本章小结23第4章   总结24致谢26参考文献27绪 论数控刀架的发展趋势是：随着数控车床的发展，数控刀架开始向快速换刀、电液组合驱动和伺服驱动方向发展。目前国内数控刀架以电动为主，分为立式和卧式两种。立式刀架有四、六工位两种形式，主要用于简易数控车床；卧式刀架有八、十、十二等工位，可正、反方向旋转，就近选刀，用于全功能数控车床。另外卧式刀架还有液动刀架和伺服驱动刀架。电动刀架是数控车床重要的传统结构，合理地选配电动刀架，并正确实施控制，能够有效的提高劳动生产率，缩短生产准备时间，消除人为误差，提高加工精度与加工精度的一致性等等。另外，加工工艺适应性和连续稳定的工作能力也明显提高：尤其是在加工几何形状较复杂的零件时，除了控制系统能提供相应的控制指令外，很重要的一点是数控车床需配备易于控制的电动刀架，以便一次装夹所需的各种刀具，灵活 方便地完成各种几何形状的加工。数控刀架的市场分析：国产数控车床今后将向中高档发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，近年来需要量可达10001500台。数控刀架的高、中、低档产品市场数控刀架作为数控机床必需的功能部件，直接影响机床的性能和可靠性，是机床的故障高发点。这就要求设计的刀架具有具有转位快，定位精度高，切向扭矩大的特点。它的原理采用蜗杆传动，上下齿盘啮合，螺杆夹紧的工作原理。第1章  数控自动刀架总体介绍1.1  数控自动刀架的设计背景电动刀架是数控车床重要的传统结构数控刀架的高、中、低档产品市场数控刀架作为数控机床必需的功能部件，直接影响机床的性能和可靠性，是机床的故障高发点。随着数控车床的发展，数控刀架开始向快速换刀、电液组合驱动和伺服驱动方向发展。   目前国内数控刀架以电动为主，分为立式和卧式两种。立式刀架有四、六工位两种形式，主要用于简易数控车床；卧式刀架有八、十、十二等工位，可正、反方向旋转，就近选刀，用于全功能数控车床。另外卧式刀架还有液动刀架和伺服驱动刀架。在本次设计中我主要负责设计一只四工位立式电动刀架的机械设计和应用继电-接触控制系统控制部分的设计。1.2  设计准则我们的设计过程中，本着以下几条设计准则1）创造性的利用所需要的物理性能和控制不需要的物理性能2）判别功能载荷及其意义3）预测意外载荷4）创造有利的载荷条件5）提高合理的应力分布和刚度而重量达到最轻6）应用基本公式求相称尺寸和最佳尺寸7）根据性能组合选择材料8）在储备零件与整体零件之间精心的进行选择9）进行功能设计以适应制造工艺和降低成本的要求1.3  主要技术参数（1）最大许用力矩（Nm）Mq  100 Mx 200 Ms 100（2）重复定位精度：（mm）<0.005（3）电机功率(w) 20（4）电机转速（rpm）12501.4  本章小结初步了解了设计题目（电动刀架）及发展概况，设计背景，对刀架有了一些印象，对整理设计思路 安排设计时间有很好的辅助作用。对一些参数的进行了解同时按准则要求来完成设计。1-1第2章  自动刀架电气说明书2.1   电动刀架系统现结合图2-1来讨论电动刀架的相关问题。图2-1电气原理图2.1.1  电动刀架及其工作原理电动刀架的机械部分类似于蜗轮机构，实现刀具的抬升、旋转（交换刀具位置）及下降锁紧，这里着重讨论实现上述动作所必须的硬件条件和电路原理。在图2-1中，继电器KA1,KA2实现电动刀架的动作切换控制，主要完成刀架电机的正、反转切换。在刀架旋转过程中，每个工位上的霍尔元件会依次切换为有效状态，系统根据T1,T2,T3及T4状态的变化，可以推断出目前的刀号，并判断是否为当前所选用刀具，一旦符合，则电机反向旋转，锁紧刀具。电动刀架各时序的切换及间隔是系统控制的关键，反向锁紧所用时间取决于电动刀架生产厂家有推荐指标，过长会引起电机发热甚至烧毁。为保证电动刀架安全运动，在电动刀架交流380V进线处加装快速熔断器和热继电器。2. 1. 2   电动刀架动作过程数控系统调刀代码开始执行时，或行动调刀时，首先输出刀架正转信号，使刀架旋转，当接收到指定的刀具的到位信号后，关闭刀架正转信号，延迟50ms时间后，刀架开始反转而进行锁紧，并开始检查锁紧信号，当接收到该信号后，关闭刀架反转信号，延迟时间，并对电机制动。换刀结束。程序转入下一程序段继续执行。如执行
