镗模是一种机械零件加工设备，在箱体类零件加工特别是孔系加工中有着相当广泛的应用。本设计是在一些现有镗模设计的基础上设计而成的。在设计中结合了生产实践中的宝贵经验和先进技术的有关信息，并从生产实际及经济性等角度出发，进行了研究和论证。其设计原理是在保证箱体在加工过程中定位和夹紧安全、可靠、操作方便的基础上，通过对镗孔工艺方案的分析，进行镗模和孔加工刀具的设计和选用。由本设计制造而成的镗模主要用于台式车床车头箱孔系加工。本设计能够做到结构稳定、工作可靠、使用维修方便，当产品更新的时候，通用部件、标准件还可以重新利用，不需要重新制造，具有广阔的市场前景。

关键词：镗模箱体孔系加工镗孔工艺车床车头箱

Abstract

Bore mould is a machine components process equipment, there is quite extensive application when processed in the body part processing of case especially hole department. It designs to be existing to bore foundation that the mould is designed design and succeed in some originally. In the design,it has combined the relevant information of valuable experience and advanced technology in the production practices in the design, and set out from producing the angles, such as real and economy,etc. study and prove. Its design principle is guaranteeing that the case body makes a reservation and clamps safe, reliably in the course of processing, on the foundation easy to operate, through an analysis of craft scheme of bore hole, bore the design and exertion that the model and hole processed the cutter, used in the desk-top lathe locomotive case the hole department to process mainly. Originally design and can accomplish the structure steadily, the work is reliable, convenient to use and maintain.When the products are upgraded, part in common use, the standard component can also be utilized again, do not need to make again,so it has wide market prospects.

Keywords: bore mould case body hole department processing

bore hole craft locomotive case of the lathe

0 引言 …………………………………………………………………………………………… 1

1 箱体孔系加工工艺 ………………………………………………………………………… 3

1.1 平行孔系的加工 ………………………………………………………………………… 3

1.2 同轴孔系的加工 ………………………………………………………………………… 3

2 箱体的定位方案 …………………………………………………………………………… 5

3 箱体的夹紧方案 …………………………………………………………………………… 7

4 镗模的设计 ………………………………………………………………………………… 8

4.1 镗套的选择和设计 ……………………………………………………………………… 8

4.1.1 镗套的结构型式 ……………………………………………………………………… 8

4.1.2 镗套的材料及主要技术要求 ……………………………………………………… 9

4.2 镗杆的设计 ……………………………………………………………………………… 10

4.2.1 镗杆导向部分结构 …………………………………………………………………… 10

4.2.2 镗杆直径和轴向尺寸 ………………………………………………………………… 10

4.2.3 镗杆的材料 …………………………………………………………………………… 11

4.2.4 镗杆的技术条件 ……………………………………………………………………… 11

4.3 浮动接头 …………………………………………………………………………………… 11

4.4 镗模支架的设计 ………………………………………………………………………… 12

4.5 镗模底座的设计 ………………………………………………………………………… 12

4.6 镗模支架的布置型式 …………………………………………………………………… 13

4.7 原始孔的选择 …………………………………………………………………………… 14

5 孔加工刀具的设计和选用 ………………………………………………………………… 15

5.1 孔加工刀具的类型 ……………………………………………………………………… 15

5.2 孔加工刀具的设计和选用 …………………………………………………………… 15

6 镗孔工艺方案 ……………………………………………………………………………… 18

7 结论 …………………………………………………………………………………………… 20

工作小结与致谢 ……………………………………………………………………………… 21

参考文献 ………………………………………………………………………………………… 22

附件清单 ………………………………………………………………………………………… 23

0 引言

随着现代化机器向高速、高效和高精度发展，对机械零件的精度要求越来越高，其结构日趋复杂，特别是多孔系的箱体和复杂零件的出现，为机械加工开创了新的研究课题。

车床车头箱箱体是结构比较复杂的一种箱体。它的箱壁厚薄不均，要求加工表面较多，精度要求较高。箱体的加工表面主要是一些孔和平面。精度要求较高的支承孔以及孔与孔间、孔与平面间的相互位置精度较难保证，成为生产中的关键。

在箱体加工工艺中, 其工艺流程为先加工作为精基准的平面，然后以加工好的平面定位加工孔。其次，由于箱体上的孔是分布在外壁和中间隔壁的平面上的，采用先加工平面，可切去铸件表面的凹凸不平及夹砂等缺陷，这样不仅有利于以后工序的孔加工（例如，钻孔时可减少钻头引偏），也有利于保护刀具、对刀和调整等。

在现代生产中，机床夹具是一种不可缺少的工艺装备，它是一种能够使工件按一定的技术要求准确定位和牢固夹紧的工艺装备，广泛地应用于机械加工、检测和装配等整个工艺过程中。机床夹具直接影响着加工的精度、劳动生产率和产品的制造成本等，故机床夹具设计在产品设计和制造以及生产技术准备中占有及其重要的地位。

镗床夹具又称镗模，其功用是保证箱体类工件的孔及孔系的加工精度。镗模是依靠专门的导引元件——镗套来导引镗杆，从而保证所镗的孔具有很高的位置精度。因此，采用镗模后，镗孔的精度便可不受机床精度的影响。镗模广泛应用于高效率的专用组合镗床和一般普通镗床。即使缺乏上述专门的镗孔设备的工厂，也可以利用镗模来加工箱体孔系。

目前广泛应用的镗模，一般由以下元件组成：定位元件（如支承板等）、夹紧元件（如螺钉、压板等）、引导元件（如镗套等）、夹具体（如镗模支架、底座）。

镗模设计中，除合理解决工件的定位和夹紧外，还要着重考虑镗套、镗模支架、镗模底座和镗杆的设计问题。

工件的定位按照定位基准的选择原则，结合工件的结构特点和加工时应限制的自由度，选择定位元件及其组合。首先要保证满足工件的加工精度，尽量减少定位误差。同时，要使定位稳定可靠。定位元件要具有精度高、耐磨性好以及有足够的强度和刚度。

根据工件结构特点和定位方案，确定工件的夹紧方式。夹紧力的作用点，一般在工艺文件中已有规定，故尽可能遵循原夹紧点的位置，以保证工件定位稳定和防止工件在切削力、重力和惯性力作用下发生位置移动。

镗套的型式有固定式镗套和回转式镗套。固定式镗套工作时不能随镗杆转动，而与镗杆之间有相对运动，适用于低速场合。回转式镗套随镗杆一起转动，镗杆只在镗套内轴向移动，适用于高速镗孔。但也必须有充分的润滑，支架上有油孔，将润滑油送到回转部分的支承面间。

镗套的尺寸主要考虑内径尺寸和长度尺寸。镗套内径由镗杆引导部分的直径来决定。镗套长度与镗套的布置型式有关。

镗模支架的布置型式决定着镗杆的引导方法。其布置型式主要有单支承前镗套、单支承后镗套、双支承双镗套、前后支承单镗套。

底座是镗模的基础元件。主要承受定位元件、夹紧元件、支架、镗套、镗杆以及工件的全部重量和加工过程中的切削力，为此，底座要有一定的厚度，并在它的内腔中设置加强筋，以保证其有足够的刚度和减小变形。

镗杆是镗模的主要辅具。镗模设计时应先决定镗杆与镗刀的结构，然后再根据镗杆直径设计镗套。

在箱体类零件加工中，保证孔系的加工精度是箱体加工的关键之一。在成批生产中广泛使用镗模加工孔系。利用镗模加工孔系，孔距精度主要取决于镗模的精度和安装质量。采用镗模加工孔系不仅可以提高生产率，而且可以利用精度不高的机床加工出精度较高的零件。所以，在成批生产中得到了广泛的应用。

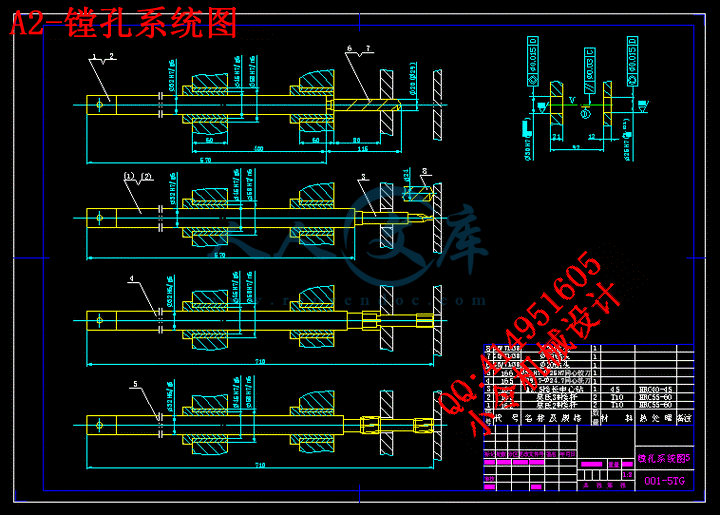

本设计在现有镗模设计的基础上，对镗孔系统图中刀具的设计和选用进行了改进设计。刀具的设计和选用是否合理将直接影响到生产效率和孔加工精度，这里所作的改进也主要是针对这一部分而言的。

由于实践经验的欠缺和知识的局限性,该设备的实际工作情况及可用性还有待于实践的检验。



内容简介：: 台式车床车头箱孔系加工镗模设计Abstract Bore mould is a machine components process equipment, there is quite extensive application when processed in the body part processing of case especially hole department. It designs to be existing to bore foundation that the mould is designed design and succeed in some originally. In the design,it has combined the relevant information of valuable experience and advanced technology in the production practices in the design, and set out from producing the angles, such as real and economy,etc. study and prove. Its design principle is guaranteeing that the case body makes a reservation and clamps safe, reliably in the course of processing, on the foundation easy to operate, through an analysis of craft scheme of bore hole, bore the design and exertion that the model and hole processed the cutter, used in the desk-top lathe locomotive case the hole department to process mainly. Originally design and can accomplish the structure steadily, the work is reliable, convenient to use and maintain.When the products are upgraded, part in common use, the standard component can also be utilized again, do not need to make again,so it has wide market prospects.Keywords: bore mould case body hole department processing bore hole craft locomotive case of the lathe 摘要镗模是一种机械零件加工设备，在箱体类零件加工特别是孔系加工中有着相当广泛的应用。本设计是在一些现有镗模设计的基础上设计而成的。在设计中结合了生产实践中的宝贵经验和先进技术的有关信息，并从生产实际及经济性等角度出发，进行了研究和论证。其设计原理是在保证箱体在加工过程中定位和夹紧安全、可靠、操作方便的基础上，通过对镗孔工艺方案的分析，进行镗模和孔加工刀具的设计和选用。由本设计制造而成的镗模主要用于台式车床车头箱孔系加工。本设计能够做到结构稳定、工作可靠、使用维修方便，当产品更新的时候，通用部件、标准件还可以重新利用，不需要重新制造，具有广阔的市场前景。关键词：镗模箱体孔系加工镗孔工艺车床车头箱目录0 引言 11 箱体孔系加工工艺 31.1 平行孔系的加工 31.2 同轴孔系的加工 32 箱体的定位方案 53 箱体的夹紧方案 74 镗模的设计 84.1 镗套的选择和设计 84.1.1 镗套的结构型式 84.1.2 镗套的材料及主要技术要求 94.2 镗杆的设计 104.2.1 镗杆导向部分结构 104.2.2 镗杆直径和轴向尺寸 104.2.3 镗杆的材料 114.2.4 镗杆的技术条件 114.3 浮动接头 114.4 镗模支架的设计 124.5 镗模底座的设计 124.6 镗模支架的布置型式 134.7 原始孔的选择 145 孔加工刀具的设计和选用 155.1 孔加工刀具的类型 155.2 孔加工刀具的设计和选用 156 镗孔工艺方案 187 结论 20工作小结与致谢 21参考文献 22附件清单 23机械工程系毕业设计说明书0 引言随着现代化机器向高速、高效和高精度发展，对机械零件的精度要求越来越高，其结构日趋复杂，特别是多孔系的箱体和复杂零件的出现，为机械加工开创了新的研究课题。车床车头箱箱体是结构比较复杂的一种箱体。它的箱壁厚薄不均，要求加工表面较多，精度要求较高。箱体的加工表面主要是一些孔和平面。精度要求较高的支承孔以及孔与孔间、孔与平面间的相互位置精度较难保证，成为生产中的关键。在箱体加工工艺中, 其工艺流程为先加工作为精基准的平面，然后以加工好的平面定位加工孔。其次，由于箱体上的孔是分布在外壁和中间隔壁的平面上的，采用先加工平面，可切去铸件表面的凹凸不平及夹砂等缺陷，这样不仅有利于以后工序的孔加工（例如，钻孔时可减少钻头引偏），也有利于保护刀具、对刀和调整等。在现代生产中，机床夹具是一种不可缺少的工艺装备，它是一种能够使工件按一定的技术要求准确定位和牢固夹紧的工艺装备，广泛地应用于机械加工、检测和装配等整个工艺过程中。机床夹具直接影响着加工的精度、劳动生产率和产品的制造成本等，故机床夹具设计在产品设计和制造以及生产技术准备中占有及其重要的地位。镗床夹具又称镗模，其功用是保证箱体类工件的孔及孔系的加工精度。镗模是依靠专门的导引元件镗套来导引镗杆，从而保证所镗的孔具有很高的位置精度。因此，采用镗模后，镗孔的精度便可不受机床精度的影响。镗模广泛应用于高效率的专用组合镗床和一般普通镗床。即使缺乏上述专门的镗孔设备的工厂，也可以利用镗模来加工箱体孔系。目前广泛应用的镗模，一般由以下元件组成：定位元件（如支承板等）、夹紧元件（如螺钉、压板等）、引导元件（如镗套等）、夹具体（如镗模支架、底座）。镗模设计中，除合理解决工件的定位和夹紧外，还要着重考虑镗套、镗模支架、镗模底座和镗杆的设计问题。工件的定位按照定位基准的选择原则，结合工件的结构特点和加工时应限制的自由度，选择定位元件及其组合。首先要保证满足工件的加工精度，尽量减少定位误差。同时，要使定位稳定可靠。定位元件要具有精度高、耐磨性好以及有足够的强度和刚度。根据工件结构特点和定位方案，确定工件的夹紧方式。夹紧力的作用点，一般在工艺文件中已有规定，故尽可能遵循原夹紧点的位置，以保证工件定位稳定和防止工件在切削力、重力和惯性力作用下发生位置移动。镗套的型式有固定式镗套和回转式镗套。固定式镗套工作时不能随镗杆转动，而与镗杆之间有相对运动，适用于低速场合。回转式镗套随镗杆一起转动，镗杆只在镗套内轴向移动，适用于高速镗孔。但也必须有充分的润滑，支架上有油孔，将润滑油送到回转部分的支承面间。镗套的尺寸主要考虑内径尺寸和长度尺寸。镗套内径由镗杆引导部分的直径来决定。镗套长度与镗套的布置型式有关。镗模支架的布置型式决定着镗杆的引导方法。其布置型式主要有单支承前镗套、单支承后镗套、双支承双镗套、前后支承单镗套。底座是镗模的基础元件。主要承受定位元件、夹紧元件、支架、镗套、镗杆以及工件的全部重量和加工过程中的切削力，为此，底座要有一定的厚度，并在它的内腔中设置加强筋，以保证其有足够的刚度和减小变形。镗杆是镗模的主要辅具。镗模设计时应先决定镗杆与镗刀的结构，然后再根据镗杆直径设计镗套。在箱体类零件加工中，保证孔系的加工精度是箱体加工的关键之一。在成批生产中广泛使用镗模加工孔系。利用镗模加工孔系，孔距精度主要取决于镗模的精度和安装质量。采用镗模加工孔系不仅可以提高生产率，而且可以利用精度不高的机床加工出精度较高的零件。所以，在成批生产中得到了广泛的应用。本设计在现有镗模设计的基础上，对镗孔系统图中刀具的设计和选用进行了改进设计。刀具的设计和选用是否合理将直接影响到生产效率和孔加工精度，这里所作的改进也主要是针对这一部分而言的。由于实践经验的欠缺和知识的局限性,该设备的实际工作情况及可用性还有待于实践的检验。1箱体孔系加工工艺箱体上一系列有相互位置精度要求的轴承孔的总合，称为“孔系”。保证孔系的加工精度是箱体加工的关键之一。根据生产规模和孔系的精度要求可采用不同的加工方法。1.1平行孔系的加工平行孔系的主要技术要求为各平行孔中心线之间以及孔中心线与基面之间的尺寸精度和相互位置精度。在成批生产中广泛使用镗模加工孔系。镗模上有一块或几块模板，将工件各面上需加工的孔的位置按图纸要求精确复制在模板上，将这几块模板通过底版、支架等组成夹具，并装在镗床工作台上。工件安装于夹具内，并通过定位与夹紧使工件上待加工的孔与模板上的孔同轴。镗杆则支承于模板及支承上的导向套里，增加了刚性。这样，镗刀便通过模板上的孔将工件上相应的孔加工出来。当用两个或两个以上的支承来引导镗杆时，镗杆与机床主轴应浮动连接。这时，机床误差对工件精度的影响就大为减少，影响孔系精度的主要因素仅限于镗模本身。采用镗模可以大大提高机床夹具工件刀具之间的工艺系统刚度和抗振性。所以，可应用带有几把镗刀的长镗杆同时加工箱体上的几个孔。此外，可节省调整、找正的辅助时间，并可采用高效率的定位、夹紧装置。生产率较高。用镗模精加工孔系能保证2级精度。孔与孔之间的同轴度和平行度，当从一端加工（镗杆两端均有导向支承时），可达0.020.03毫米；当从两端加工时，达0.040.05毫米。孔距精度为0.05毫米。镗模加工的特点：利用镗模加工孔系，孔距精度主要取决于镗模的精度和安装质量。采用镗模加工孔系不仅可以提高生产率，而且可以利用精度不高的机床加工出精度较高的零件。所以，在成批生产中得到了广泛的应用。1.2同轴孔系的加工同轴孔系的主要技术条件为控制各孔的不同轴度。成批生产中，箱体的同轴孔系几乎都采用镗模加工。(1)从箱体一端进行镗孔为控制各孔间的不同轴度可用导向套加工同轴孔。箱体外壁上的孔径加工后,装上一导向套,以支承和引导镗杆,继续加工下一个同轴的孔。此法对于加工箱壁较近的同轴孔比较适用，但需配置一些专用的导向套。(2)从箱体两端进行镗孔当两同轴孔相距太远时,有时用“调头镗”或二次安装的办法，从箱体两头进行镗孔。采用“调头镗”进行镗孔，工件在一次安装下，镗好一端的孔后，将镗床工作台回转180，镗另一端的孔。在普通镗床上进行“调头镗”的具体的办法是，在加工好一端的孔后，将工件退离主轴，将工作台回转180，再将工件移向镗床主轴。在镗床主轴上装一个百分表，百分表指向已加工孔壁，调整工作台位置，使已加工孔与镗床主轴同轴，经过这样的调整，然后再加工孔。但是此法的加工精度是不高的。2箱体的定位方案为了达到箱体孔系加工的技术要求,必须保证箱体在加工过程中的正确位置。镗模保证加工精度的原理是加工需要满足三个条件：（1）箱体在镗模中占有正确的位置；（2）镗模在机床上的正确位置；（3）刀具相对镗模的正确位置。显然，箱体的定位是其中极为重要的一个环节。1.箱体在镗模中定位的任务箱体在镗模中定位的任务是使同一批箱体在镗模中占据正确的位置。箱体的定位是镗模设计中首先要解决的问题。2.定位与夹紧的关系定位与夹紧是装夹箱体的两个有联系的过程。在箱体定位以后，为了使箱体在切削力等作用下能保持既定的位置不变，通常还需再夹紧箱体，将箱体紧固，因此它们之间是不相同的。3.定位基准定位基准是工件上与夹具定位元件工作表面相接触的表面。定位基准的选择是定位设计的一个关键问题。在成批生产车头箱箱体时，由于箱体底面、侧面是车头箱的装配基准，是主轴孔的设计基准，并与箱体的两端面以及各主要纵向轴承孔在相互位置上有直接联系，因此，本设计中选择箱体底面、两侧面作为定位基准，不仅可以消除主轴孔加工时的基准不重合误差，而且由于定位基准统一，在不同工序多次安装加工以上各表面时，镗模设计也可简化。此外，箱体底面的面积大，定位稳定可靠，安装误差较小。加工各孔时，由于箱口朝上，所以更换导向套、安装调整刀具、测量孔径尺寸、观察加工情况都很方便。在加工箱体内中间隔壁上的孔时，以底面和侧面定位时，为了保证这些孔的相互位置精度，必须在箱体内部相应的地方安装刀杆的导向支承架来提高刀具系统的刚度。由于箱口朝上，中间导向支承架悬挂在夹具上面。在批量生产中，在保证加工质量的前提下，如何大大提高劳动生产率是极为重要的问题。在车头箱加工工艺过程中，选用底面和侧面作为统一的精基准。这种定位方式，以底面作主要的定位基准，采用的定位元件为支承板和定位销，用支承板限制箱体的三个自由度。在镗孔时，使箱口朝上，定位可靠，夹具刚度高，有利于保证各支承孔相互位置精度，并且装卸方便，减少辅助时间，保证生产节拍。但是，由于定位基准（顶面和两工艺孔）和设计基准（底面、侧面）不重合，带来了如下两个问题：第一，如果以底面为基准加工主轴孔110K6（台阶100）-90K6（台阶80H9），可以直接保证尺寸主轴孔中心高H=165毫米和主轴孔相对于底面的平行度要求。但是，如以顶面为基准加工主轴孔，则尺寸H不能直接得到。第二，同前理由，以底面定位时，主轴孔对底面的平行度是直接得到的。这样易于保证技术条件。而以顶面定位时，主轴孔对底面的平行度是间接得到的。往往不易保证这项要求。考虑到为了消除定位误差，又为了能采用朝上的支承架，本设计中采用以箱体底面和两个侧面定位，两个侧面的定位由三个定位销保证。 3箱体的夹紧方案箱体在进行机械加工时必须进行正确的安装。安装工作是由箱体的定位和夹紧过程所组成。箱体在机械加工中将受到切削力等外力的作用，为保证箱体在这些力的作用下不产生移动和不允许的振动，箱体在镗模中定位后，还必须被夹紧压牢，以确保加工要求，避免机床、刀具的损坏和产生人身事故。夹紧装置的结构设计取决于箱体的结构、箱体在镗模中的定位方案、镗模的总体布局以及箱体的生产类型等诸多因素。夹紧装置除要求能将箱体夹紧压牢之外，还对箱体的加工质量、生产率、生产成本等均有较大影响。因此，在镗模设计中，要求所设计的夹紧装置应满足以下一系列的要求：（1）在夹紧箱体的过程中，应有利于箱体的定位而不能破坏箱体的既定位置为此，要求夹紧装置所产生的夹紧力应满足两方面的要求：夹紧力应使箱体的定位基面紧贴镗模的定位支承，而不能使其离开定位支承。夹紧力不应使箱体在夹紧过程中使镗模中的非支承定位元件受力，即夹紧力不能依靠非支承的定位元件的反力来平衡。（2）夹紧作用准确、安全、可靠（3）夹紧动作迅速，操作方便、安全、省力（4）结构简单，制造容易箱体的夹紧方法，主要根据其结构形状和重量大小来决定。考虑到在夹紧中压板的搭置问题直接影响到夹紧的牢固性，而且要特别注意压板的后支承与箱体受力面是否等高，作用力接触处应是一个小平面，而不是一条线，否则会推动工件移动而影响箱体的正确定位。若是一条线接触，会使箱体表面压痕太深而破坏零件表面的完整性。在本设计中，采用移动压板夹紧，即通过螺栓和压板直接将箱体压紧。采用这种方式能够满足镗模夹紧装置设计的要求。4镗模的设计镗模设计中，除合理解决箱体的定位和夹紧外，还应着重考虑镗套、镗模支架、镗模底座和镗杆的设计问题。4.1镗套的选择和设计镗套的结构和精度直接影响到被加工孔的加工精度和表面粗糙度，因此根据工件的不同加工要求和加工条件进行设计或选用。4.1.1镗套的结构型式加工箱体时，镗模所用的镗套有以下两类:1.固定式镗套固定式镗套的结构，是固定在镗模的支架上,工作时不能随镗杆一起转动。它具有外形尺寸小、结构简单、中心位置准确等优点，应用于一般的扩孔、镗孔（或铰孔）的场合。由于镗杆本身在镗套内，既有相对转动又有相对移动，镗套容易磨损而失去导向精度，适用于低速情况下工作。设计时为了减轻镗套与镗杆工作表面的磨损，采取以下措施：(1)在镗套或镗杆的工作表面开油槽，润滑油可由支架上的油杆滴入。或镗套自带润滑油孔，用油枪注入润滑油，目的是使镗套与镗杆的工作表面间得到充分润滑。(2)在镗杆上镶淬火钢条。这种结构的镗杆与镗套的接触面不大，工作情况较好。(3)选用耐磨的镗套材料，如青铜、粉末冶金等。2.回转式镗套回转式镗套随镗杆一起转动，镗杆只在镗套内轴向移动，适用于高速镗孔。但也必须有充分的润滑，支架上有油孔，将润滑油送到回转部分的支承面间。镗套在结构上具有回转部分，回转部分可为滑动轴承或滚动轴承。因此，回转式镗套分为滑动式回转镗套和滚动式回转镗套两种。滑动式回转镗套，其结构简单，径向尺寸较小，回转精度高，减振性好，承载能力强，但需要充分的润滑，摩擦面的线速度不宜超过0.30.4m/s。滚动式回转镗套，其结构由于导套与支架之间安装了滚动轴承，所以回转线速度可大大提高，一般v0.4m/s。其径向尺寸较大，回转精度较低，转速灵活，对润滑要求不严格，镗孔转速高。单支架引导时，镗套长度的取值为H=（23）d（mm）（4-1）双支架引导时，镗套长度的取值为H=（1.52）d(mm) （4-2）根据式（4-1）、（4-2）并考虑到镗杆轴向移动的平稳性等因素，本设计中镗套长度取H=60mm，选用固定式镗套。其零件结构如图4-1所示。镗套与镗杆以及与衬套的配合必须选择恰当。过紧时，容易磨损或咬死；过松时，则不能保证精度。本设计中固定式镗套的配合见表4-1。工艺方法d（镗套与镗杆）D（镗套与衬套） D1（衬套与支架）粗镗 H7/h6 H7/g6 H7/n6粗铰 H7/g6 H7/g6 H7/n6精镗 H6/h5 H6/g5 H6/n5精铰 H6/g5 H6/g5 H6/n5 表4-1 固定式镗套的配合4.1.2镗套的材料及主要技术要求镗套的材料常用20钢或20Cr钢,经渗碳后淬火,渗碳深度为0.81.2mm，淬火硬度为5560HRC。一般情况下，镗套的硬度略低于镗杆的硬度。若用磷青铜做固定式镗套，因为减摩性好而不易与镗杆咬住，可用于高速镗孔，但成本较高。大直径或单件小批生产时，可用铸铁。考虑到生产的经济性、生产成本及生产批量等因素，本设计镗套的材料选用HT200，粗加工后进行时效处理。镗套的衬套选用T10制成，淬火硬度为5864HRC。镗套的主要技术要求：1.镗套内径公差带用H6或H7；外径公差带，粗加工采用g6,精加工采用g5。2.镗套内孔与外圆的同轴度误差：当内径公差带为H7时，取0.01mm；当内径公差带为H6时，取0.005mm（外径小于85mm时）或取0.01mm(外径大于或等于85mm时)。内孔的圆度、圆柱度允差一般为0.010.002mm。3.镗套内孔表面粗糙度值为Ra0.4m；外圆表面粗糙度值为Ra0.4m。4.镗套用衬套的内径公差带，粗加工采用H7，精加工采用H6。衬套的外径公差带采用n6。5.衬套内孔与外圆的同轴度：当内径公差带为H7时，取0.01mm；当内径公差带为H6时，取0.005mm（外径小于52mm时）或0.01mm（外径大于或等于52mm时）。4.2镗杆的设计镗杆是镗模的主要辅具。设计镗模时应先决定镗杆与镗刀的结构，然后再根据镗杆直径设计镗套。 4.2.1镗杆导向部分结构1.用于固定式镗套的镗杆导向部分的结构，当镗杆导向部分的直径d50mm时，常采用镶条式结构。镶条应采用摩擦系数小和耐磨的材料，如铜或钢。镶条磨损后，可在底部加垫片，重新修磨使用。这种导向结构的摩擦面积小，容屑量大，不易“卡死”。4.2.2镗杆直径和轴向尺寸1.确定镗杆直径时，应考虑到镗杆的刚度和镗孔时应有的容屑空间。镗杆必须具有一定的刚度，直径尽可能大一些,重量尽可能轻些。一般可取为 d=(0.60.8)D （4-3）式中 d镗杆直径（mm）； D被镗孔直径（mm）。 2.根据设计原始数据，孔尺寸分别为（单位mm）：三组不通孔：42J7-47J7；25H7-30H7；47J7-47J7-52J7；两组通孔：52J7-52J7-70H7；主轴孔110K6（台阶100）-90K6（台阶80H9）镗杆的轴向尺寸，根据镗孔系统图上的有关尺寸来确定。镗孔系统图是设计镗杆的重要原始资料之一。根据式（4-1）和镗孔系统图的有关尺寸，镗杆设计尺寸如下：第组孔：镗孔直径为42mm，镗杆直径为3040mm，取30mm，长720mm；镗孔直径为47mm，镗杆直径为3040mm，取35mm，长720mm；第组孔：镗孔直径为25mm，镗杆直径为1020mm，取15mm，长570mm；镗孔直径为30mm，镗杆直径为2030mm，取20mm，长570mm；第组孔：镗孔直径为47mm，镗杆直径为3040mm，取35mm，长720mm；镗孔直径为52mm，镗杆直径为4050mm，取40mm，长720mm；第组孔：镗孔直径为52mm，镗杆直径为4050mm，取40mm，长1100mm；镗孔直径为70mm，镗杆直径为4050mm，取40mm，长1100mm；第组孔：镗孔直径为110mm，镗杆直径取45mm，长1050mm；镗孔直径为90mm，镗杆直径取45mm，长1050mm。同一镗杆上同时安装几把镗刀时，为使刀具的径向切削分力相互平衡，镗刀采用对称安装，以减少镗杆变形。4.2.3镗杆的材料考虑到镗杆制造的工艺复杂性，为保证镗模的加工精度，延长镗杆的使用寿命，镗杆要求表面的硬度要高，而内部又要有较好的韧性。因此，本设计镗杆材料选用T10，硬度为5864HRC。4.2.4镗杆的技术条件镗杆的技术条件有:1.镗杆导向部分公差带，粗镗和半精镗时取g6；精镗时取g5。其圆度和圆柱度公差取直径公差的1/2。表面粗糙度为Ra0.8m。2.镗杆的直线度公差为500：0.01mm。3.镗杆装刀孔与镗杆轴线的对称度公差为0.05mm，垂直度公差为100:0.01100:0.02mm。装刀孔表面粗糙度为Ra1.6m。4.3浮动接头为了避免机床主轴与镗套的不同心而影响加工精度，采用浮动接头连接主轴与镗杆。镗杆套装在浮动接头体的孔中，镗杆尾部与本体前端孔之间有浮动间隙。浮动接头通过莫氏锥柄与镗床主轴连接。主轴回转运动通过拨销传给镗杆。横销起传递扭矩作用，顶销承受镗杆的轴向力，外壳防止横销在传动中脱落，用以补偿镗杆轴线与机床主轴轴线的同轴度误差。镗杆连接端的销孔位置应保证与镗杆轴线垂直相交，其误差不大于0.01mm。4.4镗模支架的设计镗模支架是组成镗模的重要零件之一。它是供安装镗套和承受切削力用的。因此，它必须具有足够的刚度和稳定性。为了满足上述功用与要求，防止镗模支架受力振动和变形，在结构上应考虑有较大的安装基面和设置必要的加强筋。镗模支架上不允许安装夹紧机构或承受夹紧反力。镗模支架与镗模底座的连接，采用销钉定位、螺钉紧固的型式。镗模支架的结构如图4-2所示。镗模支架的材料，采用灰铸铁，牌号为HT200。4.5镗模底座的设计镗模底座是镗模的基础元件，主要承受包括工件、镗杆、镗套、镗模支架、定位元件和夹紧装置等在内的全部重量以及加工过程中的切削力，为此，底座要有足够的强度和刚度，并保持尺寸精度的稳定性。镗模底座上应设置加强筋，采用十字加强筋。筋间空间面积为100100mm，这样可使筋与筋间交接处的面积、铸造应力、变形均小。加强筋与周边等高，可提高与机床工作台间的安装刚性。镗模底座在安放定位元件和镗模支架等的平面上，做出相配合的凸台表面，其凸出高度约为35mm，凸台加工后刮研，使有关元件安装时接触面紧贴。凸台表面与夹具的安装基面（底面）平行，其允差值一般为100mm:0.01mm。为了保证镗模在机床上定向的准确性和便于找正定位元件的位置，在底座侧面加工出窄长的找正基面，其平面度公差为0.01mm，与安装基面的垂直度公差值在0.01mm之内。为了保证支架和底座的尺寸持久不变，对铸件毛坯进行时效处理，必要时在粗加工后进行二次时效处理。本设计镗模底座的结构和尺寸如图4-3所示。镗模底座的材料，采用灰铸铁，牌号为HT200。4.6镗模支架的布置型式镗模支架的布置型式决定着镗杆的引导方向，主要根据被加工孔的直径D以及孔长L与孔径D的比值L/D所决定。一般有以下四种型式： 1单支架前镗套镗模支架布置在刀具的前面，用单镗套引导镗杆。镗杆与机床主轴采用刚性联接，一端直接插入机床主轴锥孔内，另一端与镗套配合，通过调整使镗套轴线与主轴轴线重合。这种方式便于观察和测量，特别适用于锪平面或攻丝的工序。缺点是切屑易带入镗套中，刀具切入与退出的行程较长。适用于孔径大于60mm且长度小于孔径的单层壁上的通孔。由于镗杆导向部分的直径d小于镗削孔径D，因此，只要更换刀具不需更换镗套就可以镗削不同孔径。 2单支架后镗套镗模支架布置在刀具的后面，即位于工件与机床主轴之间。镗杆与机床主轴为刚性联接，需要调整镗套轴线与主轴轴线重合。这种结构适用于镗削孔径小于60mm的通孔或盲孔。工件的装卸比较方便。设计此种镗套时，应注意以下两个问题：（1）在孔距精度高和孔的加工长度L小于孔的直径D时，镗杆的导向部分直径d可大于所加工孔的直径D。这样，镗杆刚性好，加工精度高，刀具的更换也较方便。（2）在加工L（11.25）D的长孔时，镗杆直径d应小于加工孔的直径D，保证镗杆有一定的刚性，减少加工中的振动，提高加工精度。 3双支架双镗套镗模支架在箱体两侧都设有两个导向支承。镗杆与机床主轴采用浮动联接，所镗孔的位置精度主要取决于镗模架镗套孔间的位置精度，从而消除了机床对镗孔精度的影响。因此，两镗套孔的轴线必须严格的调整在同一轴线上。适用于盲孔或用于主轴至镗削孔之间的距离较大而又不宜采用单支架单镗套时的镗削加工。 4前后支架单镗套这种镗套是目前使用最普遍的方法，两个镗套分别布置在箱体的前方和后方，可加工箱体上孔径较大的长孔（孔长大于孔径1.5倍），或加工同轴度要求较高的同轴孔。镗杆与主轴采用浮动联接，镗孔位置精度由镗模保证。这种引导方式的缺点是：镗杆较长，刚性差，更换刀具不方便。当镗套间距大于镗杆直径10倍以上时，在中间增设辅助支承，以提高镗杆刚度。本设计加工三组不通孔42J7-47J7、25H7-30H7、47J7-52J7时采用前后支架单镗套；加工两组通孔52J7-52J7-70H7、110K6（台阶100）-90K6（台阶80H9）时采用双支架双镗套。4.7原始孔的选择车头箱箱体上主轴孔的精度是决定车头箱以及整个机床精度的重要因素之一。从图样上看，孔110K6（台阶100）-90K6（台阶80H9）为主轴孔，它的轴线位置与孔42J7-47J7、孔52J7-52J7-70H7、孔25H7-30H7、孔47J7-52J7有精确的孔距要求，而且图样上的许多坐标尺寸都是以它的轴线为基准标注的。另外，主轴孔的尺寸和形状精度比较高，表面粗糙度较细，因此，设计中选用主轴孔为原始孔。本设计中，考虑镗孔顺序时把有孔距要求的两孔加工顺序紧紧地连在一起，这样选择有以下几点好处：1.选择主轴孔为原始孔，然后加工与主轴有齿轮啮合关系的其他孔，有利于保证主轴的传动精度；2.将有齿轮啮合关系的相邻各轴孔连续加工，以减少移动坐标尺寸的累积误差；3.按拟定的镗削顺序加工，调整坐标尺寸时，工作台朝一个方向移动，这样，避免了工作台因往返调整而产生的误差，有利于保证孔距精度的准确性；4.由于原始孔的精度高，必要时可重新校验机床主轴原点坐标的准确性，防止造成差错。对于主轴孔的精加工，采取以下工艺措施。首先，为了避免其它孔加工后的变形影响主轴孔的精度，主轴孔的精加工后于其它孔加工。其次，在主轴孔半精镗之后，需稍稍放松对加工箱体的夹紧，使之变形消失于精镗余量之中。然后再轻夹精镗，以提高其精度稳定性。5孔加工刀具的设计和选用孔加工刀具的切削工作是在工件内表面内进行的,刀具的结构尺寸受到工件孔径尺寸、长度和形状的限制，刚度较低。在镗削箱体类零件时，不仅孔的数量多，而且孔的尺寸和要求也各不相同，因此刀具选用得合理与否以及刀具准备工作的好坏，对镗孔加工有直接的影响。如果要取得好的加工质量和高的生产率，就必须采用先进的、合理的刀具以及尽可能选用标准刀具，以缩短生产准备时间。5.1孔加工刀具的类型孔加工刀具一般分为两大类：一类是从实体材料上加工出孔的刀具，如扁钻、麻花钻及深孔钻等；另一类是对已有孔进行再加工的刀具，如扩孔钻、铰刀及镗刀等。5.2孔加工刀具的设计和选用在箱体孔系加工中，刀具的合理设计和选用对于在加工过程中节省辅助时间、提高生产率和孔加工精度等方面将起着相当重要的作用。本设计中的刀具选用麻花钻、铰刀、铣刀和镗刀。设计和选用如下：1麻花钻它是应用最广泛的钻孔刀具。硬质合金钻头加工箱体孔系，它的钻芯厚度较大d0=(0.250.30)D，D为钻头直径，螺旋角较小（切削部分上为68，刀体上1520），工作部分长度lc较短，刀体材料采用40Cr钢并淬硬到HRC3045。 2铰刀铰刀是精加工和半精加工孔时用的刀具，与机床主轴采用浮动联接。本设计中，对孔30H725H7时采用同心铰刀进行加工，加工精度为IT7，表面粗糙度为Ra1.6m。 3铣刀铣刀是刀齿分布在旋转表面上或端面上的多刃刀具。铣刀的种类很多，用途广泛，本设计选用端面铣刀，用于加工主轴孔110K6（台阶100）-90K6（台阶80H9）的台阶面。铣刀刀齿材料为硬质合金，刀体材料为40Cr。考虑到为了保证孔加工质量、提高生产率和降低生产成本等因素，对铣刀作如下改进：（1）减少铣刀的齿数，增大容屑空间为了提高铣削效率，可以加大每齿进给量af，这就需要有较大的容屑空间，可采取适当减少齿数的办法增大容屑空间。（2）增大铣刀的螺旋角增大螺旋角，可增大实际前角，减少切削变形和能量消耗，提高铣削的平稳性，改善切削条件。（3）采取分屑措施为了使切屑能顺利地形成、卷曲和排出，使切屑轻快，提高生产率，本设计采取分屑措施。其方法是采用间隔去齿，即将相邻刀齿交错地磨去一部分切削刃，使每个刀齿的切削宽度减少一半，可显著改善排屑条件，提高生产率。硬质合金端面铣刀在设计中采用可转位刀片，将刀片直接夹固在铣刀体上，一个切削刃用钝后，可直接在铣床上转换切削刃或更换刀片，不必拆卸铣刀，节省辅助时间，提高了生产率。4镗刀镗刀是应用广泛的孔加工刀具，其种类很多，一般分为单刃镗刀和双刃镗刀两大类。单刃镗刀只有一头有切削刃，结构简单，制造方便，通用性大。双刃镗刀（如固定式片形镗刀块和浮动镗刀）是有一对对称的切削刃同时参加工作的镗刀，它是一种定径尺寸刀具。固定式镗刀块可用来粗镗40mm以上直径的孔，镗刀块在镗杆上的夹固采用螺钉方式。镗刀块在两个对称的切削刃上具有修光刃其长度取（0.10.2）D，式中D为镗刀直径，因而能采用较大进给量，从而提高生产率。由于镗刀块和镗杆上方孔的配合及定位要求高，镗刀块制造较困难，因此它主要用于成批生产中，特别适于同轴孔系的镗削。本设计选用双刃镗刀。镗刀块刀体材料采用40Cr钢，调质HB225255，刀片材料采用YG6。镗刀头的截面形状和它在镗杆上的支持方式对所镗孔的质量和生产率影响很大。镗刀头的结构形式和规格，主要取决于镗孔的直径。它的夹持刚度，大致上取决于所用镗杆的尺寸大小。镗刀头的截面形状常见的有方形（包括长方形）和圆形两种，方刀头比圆刀头加工时不易走动，易取得正确的镗孔精度，能承受较大的切削力。方刀头的强度比直径与它截面边长相等的圆刀头大0.7倍。方刀头还由于它在镗杆孔内的支承面（为一平面）比圆刀头在镗杆孔内的支承面（为一狭带）大得多，其夹持刚度大约比圆刀头大一倍。考虑这些因素，本设计选用方截面的镗刀头。用硬质合金可调节浮动镗刀镗孔时，镗刀片无需固定在镗杆上，而是以动配合状态浮动地装在镗杆的矩形刀槽中，通过作用在两个切削刃上的径向切削力来实现镗刀片的自动定心，因此可自动补偿由于镗刀片的安装误差和机床主轴偏差而造成的加工误差，能获得较高的镗孔精度，孔的精度为IT7IT6，其中加工主轴孔90、110的精度为IT6，加工孔42、47、52、62、70的精度为IT7，表面粗糙度为Ra1.6m。浮镗刀不能纠正已有孔的轴线歪斜和偏差，因而要求预加工孔的直线度好，表面粗糙度数值不大于Ra3.2m。可调式浮动镗刀是由上刀体、下刀体、紧固螺钉和调节螺钉组成。上、下刀体以矩形槽彼此相配，用两个螺钉压紧。旋转调节螺钉可调整上、下刀体的相对位置，以调整镗孔尺寸。浮动镗刀工作时，因切削刃高于箱体中心平面H/2值（H为刀体厚度）而使实际切削的前、后角发生变化。若实际切削后角过大，将会引起振动而影响加工质量。考虑到它在刃磨刀具时的变化值，取刃磨的前角值为03，后角取-5304（孔小和刀体厚时取小值，反之取大值），主、副偏角取130230。浮动镗刀的切削用量为：镗削余量（直径上）0.050.10mm，进给量0.61.5mm/r，切削速度38m/min。在箱体镗孔加工时采用煤油冷却。6镗孔工艺方案本设计的孔组数为五个。镗孔工艺方案设计如下：1第一组孔：42J7-47J7（1）镗杆：30g6 镗套：45H7 加工42J7孔：40镗刀块1225 加工47J7孔：45镗刀块1225（2）镗杆：35g5精镗杆镗套：45H7 加工42J7孔：41.8 0 镗刀块1225 42J7浮镗刀1225 加工47J7孔：46.8 0 镗刀块122547J7浮镗刀12252.第二组孔：52J7-52J7-70H7（1）镗杆：40g6 镗套：58H7 加工52J7孔：50镗刀块122590刮面刀1225加工70H7孔：68镗刀块1630（2）镗杆：40g6 镗套：58H7 加工52J7孔：51.8 0 镗刀块1225 52J7浮镗刀1225 加工70H7孔：69.8 0 镗刀块1630 70H7浮镗刀16303第三组孔：主轴孔110K6（台阶100）-90K6（台阶80H9）（1）镗杆：45g6 镗套：58H7 加工110K6（台阶100）孔：98镗刀块1630100镗刀块1630108镗刀块B1630150刮面刀1630加工90K6（台阶80H9）孔：80镗刀块1630 88镗刀块B1630（2）镗杆：45g5 镗套：58H7 加工110K6（台阶100）孔：109.7端面铣刀109.8 0 镗刀块B1630110K6浮镗刀B1630加工90K6（台阶80H9）孔：82+0.04镗刀块1630 89.7端面铣刀 89.8 0 镗刀块B1630 90K6浮镗刀B16304第四组孔：25H7-30H7镗杆：32g6 镗套：45H7加工25H7-30H7孔：20钻头29钻头 A2.5接长中心钻 24钻头 29.7-24.7同心铣刀 30H7-25H7同心铰刀5.第五组孔：47J7-52J7（1）镗杆：35g6 镗套：50H7 加工47J7孔：45镗刀块1225加工52J7孔：50镗刀块1225（2）镗杆：40g5 镗套：50H7加工47J7孔：46.8 0 镗刀块122547J7浮镗刀块1225加工52J7孔：51.8 0 镗刀块122552J7浮镗刀12257结论本设计从箱体的孔系加工工艺分析着手，然后决定箱体的定位表面、定位方法，箱体的夹紧，保证箱体的加工精度应采取的工艺措施，最后至镗模的整体结构设计，包括镗套、镗杆、浮动接头、镗模支架、镗模底座、镗模支架的布置型式等的设计，孔加工刀具的设计和选用，镗孔工艺方案。箱体的定位元件为支承板和定位销，有利于保证各支承孔相互位置精度，并且装卸方便，减少辅助时间，保证生产节拍。箱体的夹紧通过螺栓和压板完成，夹紧可靠、方便。对孔系加工中使用的刀具在结构设计上作了一些改进，如浮动镗刀采用可调节式，能获得较高的镗孔精度，端面铣刀采用可转位刀片，可节省辅助时间，提高生产率。本设计能够做到结构稳定、工作可靠、使用维修方便，当设备更新的时候，通用部件、标准件还可以重新利用，不需要重新制造，具有广阔的市场前景。在设计过程中难免会存在这样那样的问题，由于本人的专业水平限制，以及对国家标准的理解程度不够深入和透彻，还有理论过程与实际过程之间的差异的考虑不够充分，在对一些设计方案的可行性上存在着或多或少的偏差，是本设计最大的不足之处。由于时间仓促，经验欠缺，实践中很可能出现一些问题或操作上的不便，需进一步完善。工作小结与致谢短暂而又宝贵的毕业设计结束了。毕业设计是大学期间，学生毕业前的最后学习阶段，是学习深化与升华的重要过程，是对学习、研究与实践成果的全面总结。通过毕业设计的实践全过程，我受益匪浅，尤其感到自身的综合素质和工程实践能力得到了较为全面的锻炼。我的毕业设计过程大致分为三个阶段。第一阶段是调研阶段，即对设计课题所涉及的设计内容进行深入、全面
