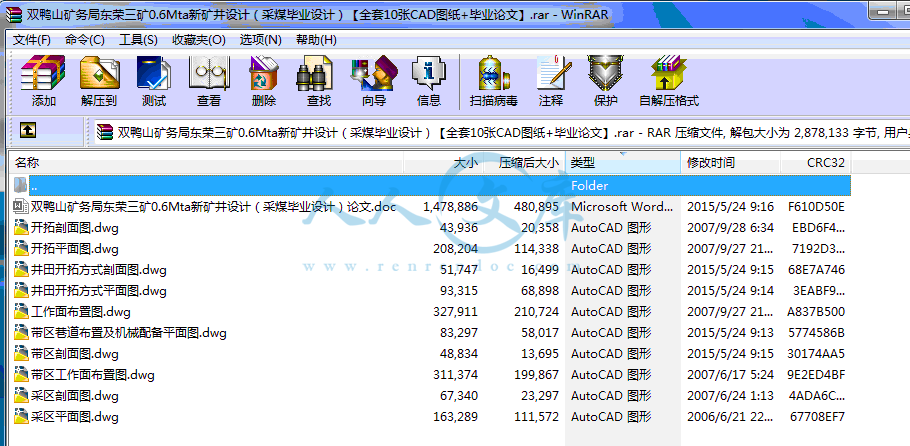

104页 39000字数+说明书+10张CAD图纸【详情如下】

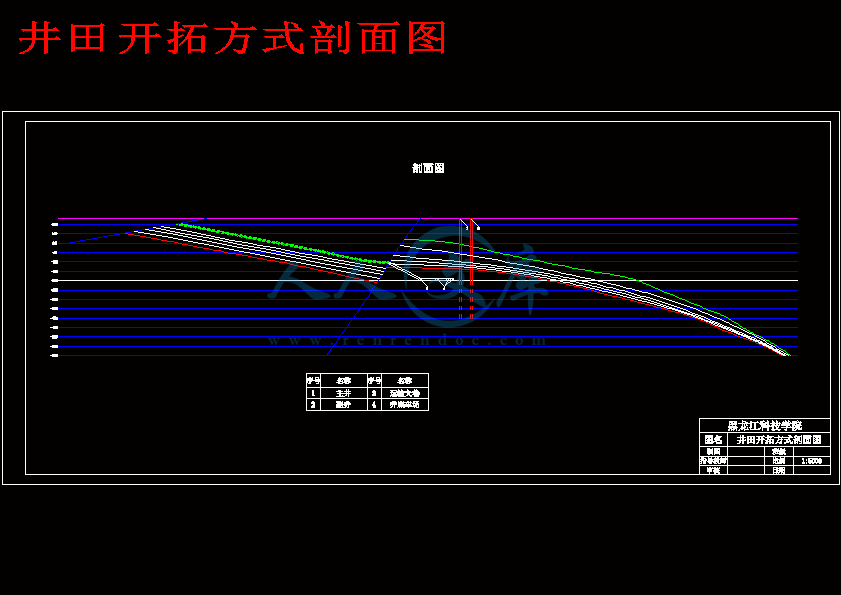

井田开拓方式剖面图.dwg
井田开拓方式平面图.dwg
双鸭山矿务局东荣三矿0.6Mta新矿井设计(采煤毕业设计)论文.doc

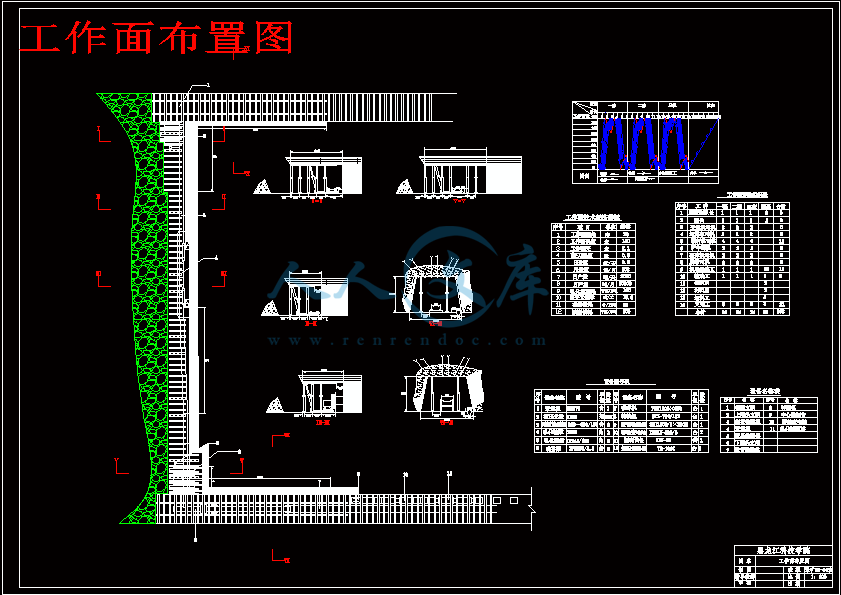

工作面布置图.dwg

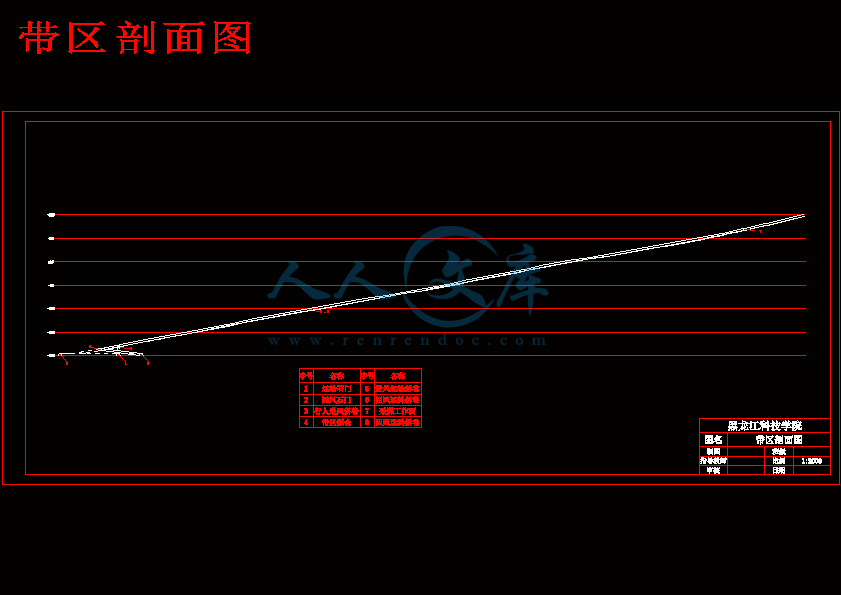

带区剖面图.dwg

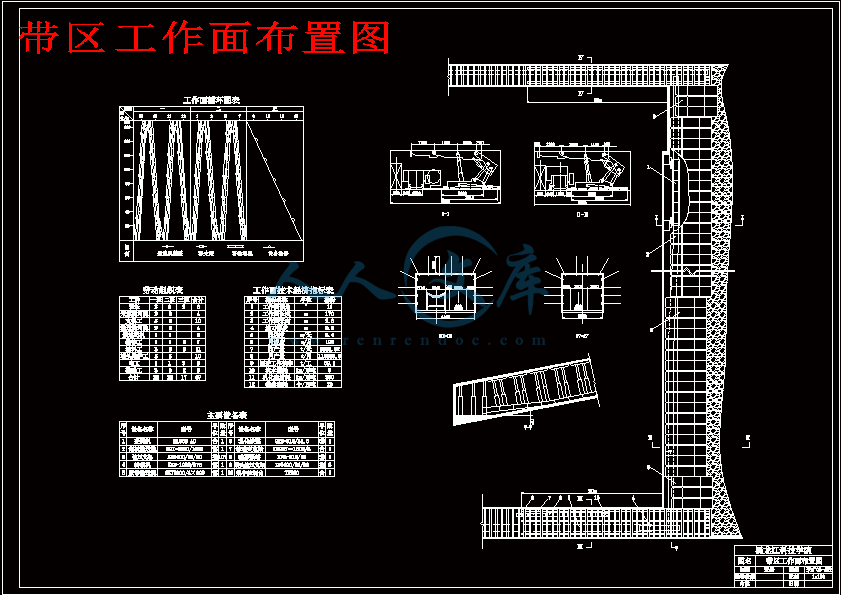

带区工作面布置图.dwg

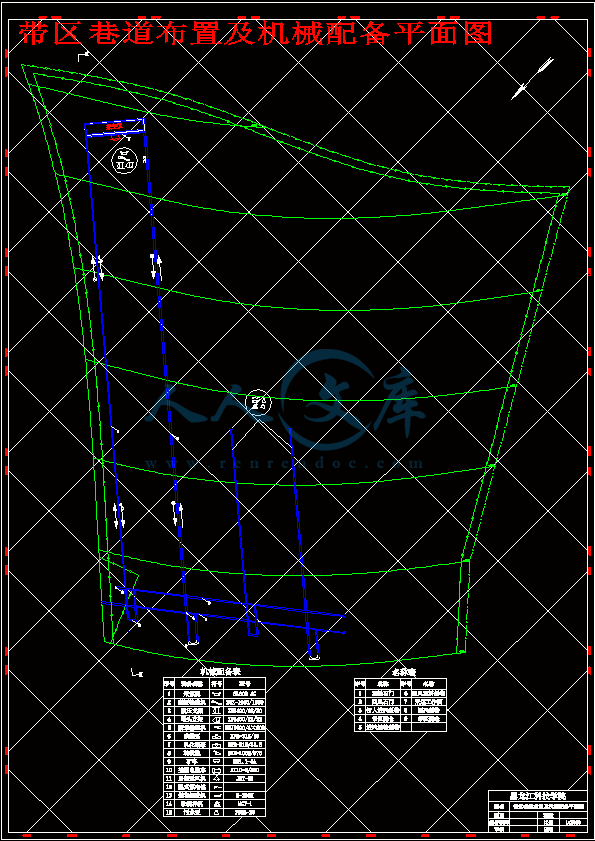

带区巷道布置及机械配备平面图.dwg

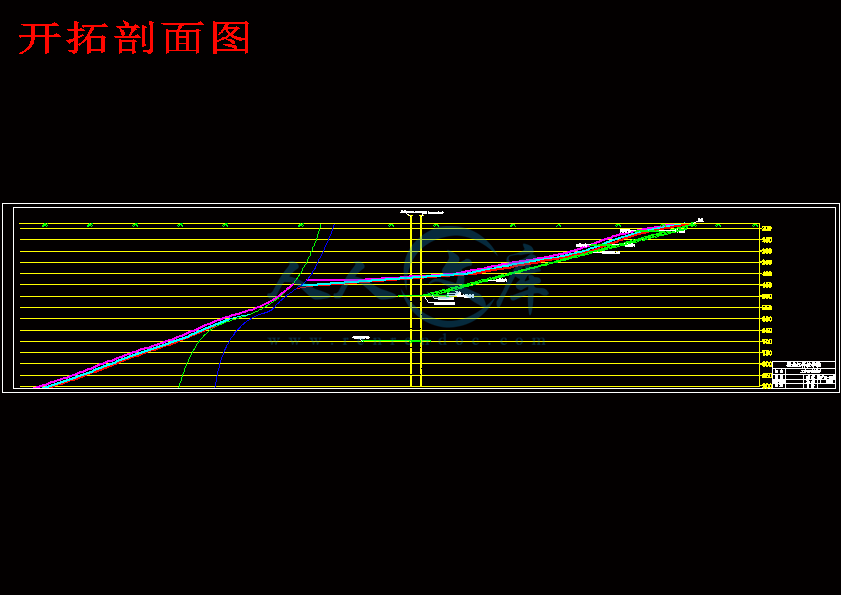

开拓剖面图.dwg
开拓平面图.dwg
采区剖面图.dwg

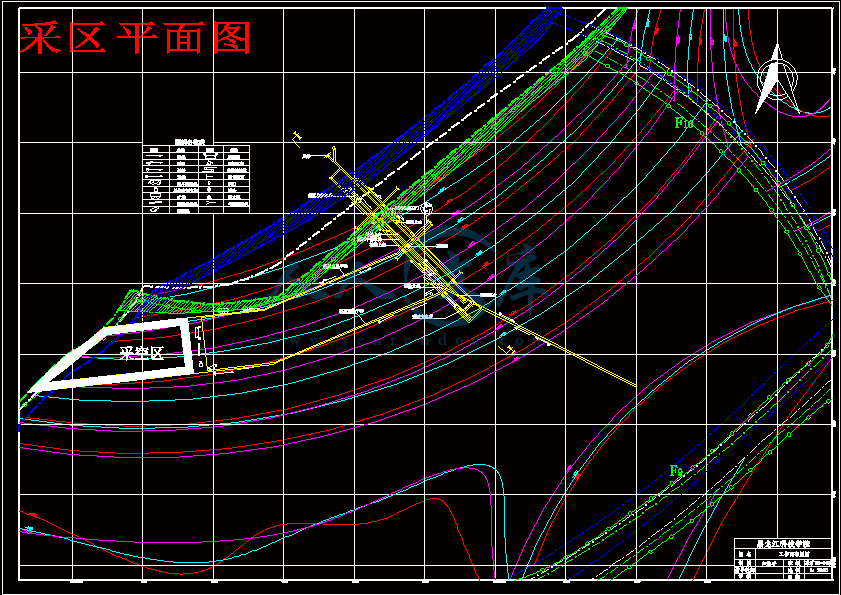

采区平面图.dwg


摘要
本设计矿井为双鸭山矿务局东荣三矿0.6Mt/a新矿井设计,一共有3层可采煤层,分别为24#、25#、26#, 煤层总厚度为6米。煤层工业牌号为气煤,设计井田的可采储量65.54Mt,设计服务年限为78年,本矿井设计采用以立井为主的综合开拓方式,划分为三个水平,六个采区。一个工作面达产,采用分层布置,24#、25#、26#层集中开采。大巷运输采用10吨架线式电机车牵引3吨底卸式矿车运输,采用普通机械化开采。顶板处理方法为全部跨落法。
关键词:矿井设计  联合开采  联合开拓 Abstract
The design is the shuangyashang coal trade group limited responsibility company`s dongrong mine new well of 0.6Mt/a, possess new well of 0.6Mt/a, having totally 3 layers can adopt the coal seam, distinguishing to 24#、25#、26#, total thickness in coal seam is 6 rice.Coal seam industry card number is 1/3 coal, design the well farmland can adopt to keep the 65.54 Mt of deal, design service time limit as78years, this mineral well design the adoption regard the well of as to synthesize to expand the way mainly, dividing the line to two levels, six adopt the area. One works reaches to produce.The adoption 24#、25#、26#layering concentrates to mine.The big lane conveyance adopts 10 ton a line type electrical engineering cars lead 3 ton bottom unload type mineral cars transport, adopting coal craft as to synthesize the mechanization adopt the coal craft.A plank handles method as to across to fall the method all.
Key Phrase:Mineral well design   Unites to mine   Unites to expand
目录
摘要 I
目录 III
第1章  井田概况及地质特征 1
1.1 井田概况 1
1.1.1  交通位置 1
1.1.2  地势和河流 2
1.1.3  气象和地震 2
1.1.4  本矿区及邻近区煤炭生产建设及规划情况 2
1.1.5  矿区经济概况 2
1.2 地质特征 3
1.2.1  地层 3
1.2.2  构造 3
1.2.3 煤层 4
1.2.4  井田内的岩石性质、厚度 6
1.2.5  水文地质 7
1.2.6  沼气、煤尘及煤的自燃性 7
1.2.7  媒质、牌号及用途 8
1.3   勘探程度及可靠性 9
第2章   井田境界、储量、服务年限 10
2.1    井田境界 10
2.1.1  井田周边状况 10
2.1.2  井田境界确定的依据 10
2.2   井田储量 10
2.2.1  井田储量的计算 10
2.2.2  保安煤柱 11
2.2.3  储量计算方法 11
2.2.4  储量计算的评价 12
2.3     矿井工作制度  生产能力  服务年限 12
2.3.1  矿井工作制度 13
2.3.2  矿井设计生产能力及服务年限 13
第3章 井田开拓 14
3.1 概述 14
3.1.1  井田内外及附近生产矿井开拓方式概述 14
3.1.2  影响本设计矿井开拓方式的因素及具体情况 14
3.2    矿井开拓方案的选择 15
3.2.1  井硐形式和井口位置 15
3.2.2  开采数目及水平标高 18
3.2.3  开拓巷道的布置 20
3.3     选定开拓方案的系统描述 21
3.3.1  井硐形式和数目 21
3.3.1  井硐位置及坐标 21
3.3.3  水平数目及标高 22
3.3.4  石门、大巷数目及布置 22
3.3.5  井底车场形式的选择 25
3.3.6  煤层群的关系 26
3.3.7  采区划分 26
3.4 井硐布置及施工 27
3.4.1  井硐穿过的岩石性质及井硐支护 27
3.4.2  井硐布置及装备 28
3.4.3  井硐延伸的初步意见 30
3.5 井底车场及硐室 30
3.5.1  井底车场形式的确定及论证 30
3.5.2  井底车场的布置  储车线路  行车线路布置长度 31
3.5.3  井底车场通过能力验算 34
3.5.4  井底车场主要硐室 35
3.6 开采顺序 35
3.6.1  沿井田走向的开采顺序 36
3.6.2  沿井田倾向的开采顺序 36
3.6.3  采区接续计划 36
第4章  采区巷道布置及生产系统 38
4.1 采区概述 38
4.1.1  采区的位置、边界、范围、采区煤柱 38
4.1.3  采区的生产能力、储量及服务年限 38
4.2   采区巷道布置 38
4.2.1  区段划分 38
4.2.2  采区上山布置 39
4.2.3  采区车场布置 40
4.2.4  采区煤仓形式、容量及支护 47
4.2.5  采区硐室简介 48
4.2.6  采区工作面接续 49
4.3 采区准备 51
4.3.1  采区巷道的准备顺序 51
4.3.2  采区巷道的断面图及支护方式 51
第5章 采煤方法 55
5.1 采煤方法的选择 55
5.1.1 采煤方法的选择原则: 55
5.1.2 直接影响采煤方法选择的主要因素有以下五个方面 55
5.1.3  采煤方法的选择 56
5.2 回采工艺 56
5.2.1  选择和决定回采工作面的工艺过程及使用的机械设备 56
5.2.2  选择采煤工作面循环方式和劳动组织形式 57
6.1  矿井井下运输 59
6.1.1  运输方式和运输系统的确定 59
6.1.2  矿车的选型和数量 59
6.1.3  采区运输设备的选择 63
6.2 矿井提升系统 64
6.2.1 矿井主提升设备的选择 64
第7章 矿井通风与安全 66
7.1 矿井通风系统的确定 66
7.2  风量计算与风量分配 67
7.2.1  风量计算 67
7.2.2  风量分配 72
7.2.3  风量的调节方法与措施 72
7.2.4  风速的验算 73
7.3  矿井通风阻力的计算 75
7.3.1  确定全矿最大通风阻力和最小通风阻力的确定 75
7.3.2  矿井等积空的计算 76
7.4  通风设备的选择 77
7.5  矿井安全技术措施 78
7.5.5  其他事故的预防 80
7.5.6  避灾路线及自救 81
第8章 矿井排水 82
8.1  概述 82
8.1.1   矿井水来源及涌水量 82
8.1.2   对排水设备的要求 82
8.2  矿井主要排水设备 83
8.2.1  排水系统和排水方式简介 83
8.2.2  主排水设备及管路选择计算 83
第9章   采区供电 87
9.1  矿井供电系统概述 87
9.2  采区电器设备的型号及数目 87
9.3  变压器容量选择 88
9.4  电缆选择计算 89
9.4.1  关于采区低压电网的有关规定 89
9.4.2  规定电缆的长度 90
9.4.3  确定电缆的芯线数目 90
9.4.4  选择电缆截面 90
第10章  矿井主要技术经济指标 94
参考文献 97
第1章  井田概况及地质特征
1.1井田概况
1.1.1  交通位置
  东荣二矿位于黑龙江省集贤煤田东南端。行政区划属集贤县腰屯公社、升昌公社和二九一国营场管辖。西南距福利屯32km。经福利屯到矿物局所在地—双鸭山市为40km。福利屯至富锦县公路穿过本井田中部,福前铁路在东荣矿区南部边缘外约3km处通过,交通比较方便。详见图1-1。
图1-1 交通示意图
1.1.2 地势和河流
  本井田处于三江平原的西南部,属高河漫滩,地势低平,地面标高-170~-150m,井田东部有双山子,标高+154.7m,西依索利岗山,标高+207.9m,南邻完达山北髡,北面广阔平坦。
  本井田内没有大的河流,只有二道诃子等季节性河流,从西,南两个方向流过本区边缘,雨季二道河子流量为5.9m3/s,近年来,随着农业的发展,在井田内修筑了一些排水渠道,致使湿地面积有所减小,并且对本井田开采影响甚微可以忽略。
  松花江位于本矿区北部,距井田较远,距离为38km。
1.1.3 气象和地震
  本地区属寒温带大陆性气候,冬季寒冷,夏季气温较高,年平均最高气温为20.1。~ 23.7。c年平均最低气温-17.4。~ 23.9。最低气温可达-35。。年降水量325.7~ 692.3mm,年蒸发量1095.5~ 1430.6mm,年平均风速4.1~ 4.7m/s,风向多偏西风,每年十月至次年五月为冻结期。最大冻深度1.55~ 2.08m。
根据国家地震局资料,集贤及其邻区裂度在6°以下,过去无强烈地震记载。
1.1.4 本矿区及邻近区煤炭生产建设及规划情况
  本矿区东西宽4~ 5km,南北长4km,面积20km2,且规划用二对井进行开发,总规模为60万t/a,
  双鸭山矿物局距本区约42km,双鸭山现有生产矿井8对,1984年生产能力已达到611万t/a,全局共有职工68171人。
  本井田没有生产,在建及停闭矿井,也没有小煤窑,在井田外15km处有正生产的双鸭山矿物局集贤煤矿,两面约18km处有集贤县升平小煤矿,集贤煤矿采用立井开拓,设计能力60万t/a,一水平标高-150m,目前正开采16.17.18.23号煤层,共布置四个采区,矿井正常涌水量88.88m3/h,最大涌水量278.8m3/h,矿井瓦斯不大,属低沼气矿井。
1.1.5 矿区经济概况
  本区为农业区,工业基础较薄弱,但是双鸭山矿物局距本区较近,可借助老区力量建设新区,人力资源及材料供应条件都是良好的。
  双鸭山地区现有区域变电站两座及正在兴建的大型火力发电厂一座,在矿区总体设计阶段,供电电源方案已达成协议,所以,供电电源容易解决。
  本区内第四系地层广泛分布,地下含水量极其丰富,水源充足。
1.2地质特征
1.2.1  地层
本井田的可采煤层均赋存在上侏罗系鸡西群城子河组,鸡西群穆棱组,在穆棱组上覆有巨厚的第三,第四地层晚侏罗系煤系地层不整合于元古界—古生界基底之上,基底由元生界麻山群泥盆系青龙山组及侵入的花岗岩组成。见下面地层系统表1-1。
表1-1 地层系统表
界 系 统(群) 组 厚度(米)





系 全新统  10~20
 全新统 温全河组 20~40
 上更新统 顾乡屯组 10~40
 中更新统  40~80
 下更新统 白土山组 15~50
第三系 上新统 富锦组 121


界 侏

系 上统
(鸡西群) 穆棱组 >750
  成子河组 930
  东荣组 250
古生界  中统 青龙山组 不清
元古界  麻山群  不清
1.2.2  构造
本井田位于三江盆地的西部。三江盆地是中生代以来的一个断层的—凹陷地。区域构造属新华夏系第二隆起带,北段由一些北展布的次一级隆起带和凹陷带组成。本井田构造属盆地内的绥化—集贤凹陷带。
由于本井田处于区域性三种构造应力场的复合部位,应力集中较为复杂,特别是北部背向斜处,构造对煤层的破坏较大,煤的变质程度也有所增高,断层多为压扭曲性断层,导水性差。
井田内主要构造分述如下:
1.断层
井田内共有断层六条,其中东西向三条,北东向两条,南北向一条。其特征见下表:
表1-2
序号 名称 性质 产状 落差m 断层可靠程度
1 F10 逆 南北 34~~45 不详
2 F29 正 东西 50~~90 可靠
3 F27 正 东西 60~~80 不详
4 F9 逆 北东 40~~130 可靠
5 F65 逆 东西 65~~85 可靠
6 F84 逆 北东 30~~50 可靠
2.岩浆活动
本井田内的岩浆以侵入为主,大多数呈岩脉及岩床侵入于晚侏罗纪煤系地层中,为燕山期产物,以中性石英闪长岩、基性辉绿岩玄武岩为主。岩浆岩主要分布在F9断层与精查17线之间,成岩床侵入煤层中,使煤层局部变质。
1.2.3煤层
本井田具有经济价值的可采煤层均集中在鸡西城子河组,该组地层总厚度为930m,含煤30余层,煤层平均厚度26.29 m。其中大部分为不可采的薄煤层;可采及局部可采的煤层自上而下有:24 、25 、26号共三个煤层,平均总厚度6 m。各煤层的倾角一般为15~30°。
表1-3 各煤层特征见表:
煤层 层间距(m)
最大—最小
平均 可采厚度(m)
最大—最小
平均 结构 稳定性 可采类型
第10章  矿井主要技术经济指标
矿井主要技术经济指标表
序号 名称 单位 数值
1 矿井生产能力 Mt/a 0.6
年产量 Mt/a 0.6
日产量 t 2000
2 储量
工业储量 Mt 87.385
可采储量 Mt 65.539
3 矿井服务年限 a 78
4 煤的容重 t/m3 1.4(平均)
5 煤的用途  配焦和化工精煤
6 煤层情况
可采煤层数 层 3
可采煤层总厚度 m 6
煤层平均倾角 o 23
7 井田范围
走向长度 Km 4
倾斜长度 Km 5
井田面积 Km2 20
8 开拓方式  多水平立井
9 水平标高 m -500,-700,-900
10 达产时采区及工作面
采区数 个 1
工作面数 个 1
矿井主要技术经济指标表(续表)
11 大巷运输方式 3t底卸式矿车
12 提升方式
主井  一对6斗
副井  双层四车(1t)刚性立井多绳罐笼
13 通风方式  中央并列式
14 吨煤成本 t/工 83.3
15 采煤工艺  综放,一次采全厚
16 设计采区号  北一采区
17 设计采区采煤方法  走向长壁采煤法
18 采面主要技术经济指标
工作面长度 m 180
采煤机械  MG170
截深 m 0.6
日进尺 m 3.6
19 采区个数 个 3
20 矿井工作制度  四.六制
年工作天数 d 300
日工作班数 班 4
21 井下大巷运输方式  10t架线式电机车牵引3吨底卸式矿车
22 顶板管理方法  全部跨落法
时间过得好快,经过几个月的努力我终于完成了我的毕业设计。回想起这些天的经历,我感受到了繁忙,感受到了疲惫,与此同时,我感受到了充实。
通过这次系统的设计,使得我对专业知识有了一个较为系统的重温,同时也使得我对矿井全系统有了一个全面的了解。
在这次的设计过程中,我感受很多,收获很多,尤其是各位指导老师的敬业精神,让我更加感动。他们始终如一的陪着我们,不厌其烦的为我们讲解,才能使我的设计得以快速、高效的完成。
这次设计的完成,也意味着我的大学生活即将结束。在我大学的深造中,我得到了许多老师的热心帮助和支持。从我的班主任老师到我的多个辅导员老师,他们都从不同的角度在关心着我。在这里我也向他们表示由衷的敬意。
时光荏苒,光阴如梭。四年的大学生活马上就要结束了。回忆这美好的四年,即将离校的我心里有那么一阵阵的酸楚。但我们即将步入工作的岗位,我们会将我们母校所学到的理论知识和做人的道理,再以后的工作和生活中继续发扬,一我们优异的工作成绩来回报母校以及关心和帮助过我的各位老师
