变速箱体加工工艺及铣面夹具设计
45页 14000字数+说明书+工艺过程卡+6张CAD图纸【详情如下】

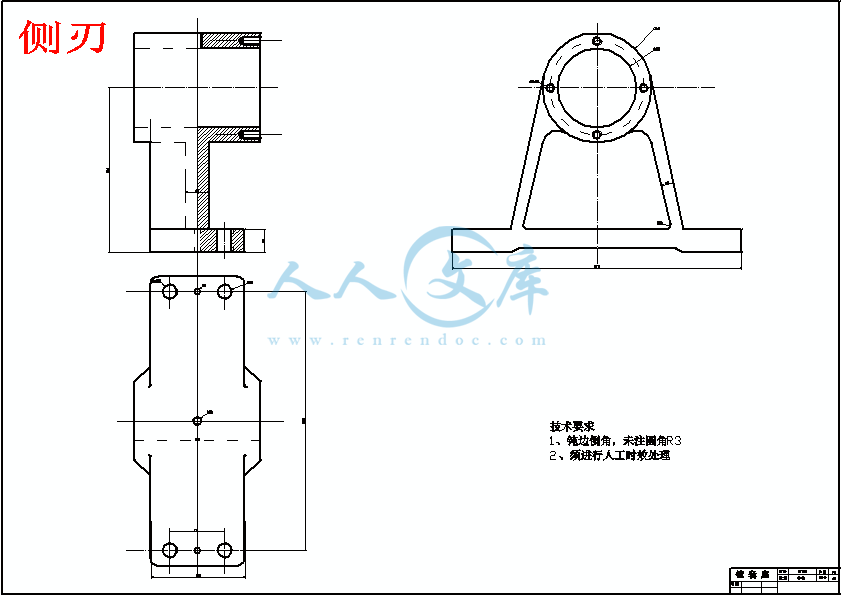

侧刃.dwg
变速箱体加工工艺及铣面夹具设计论文.doc
变速箱体毛坯图.dwg
变速箱体零件图.dwg
变速箱体零件图.tif
工艺过程卡.doc
目录.doc

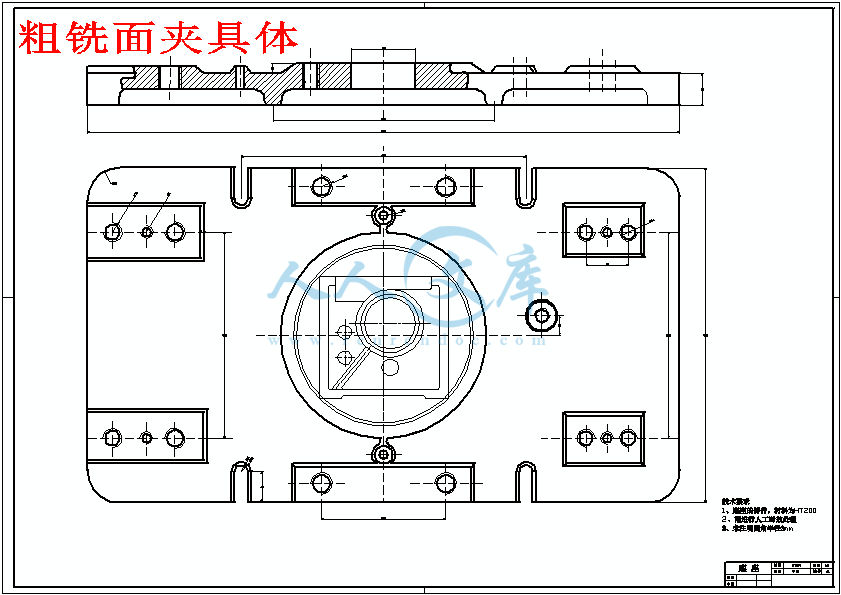

粗铣面夹具体.dwg

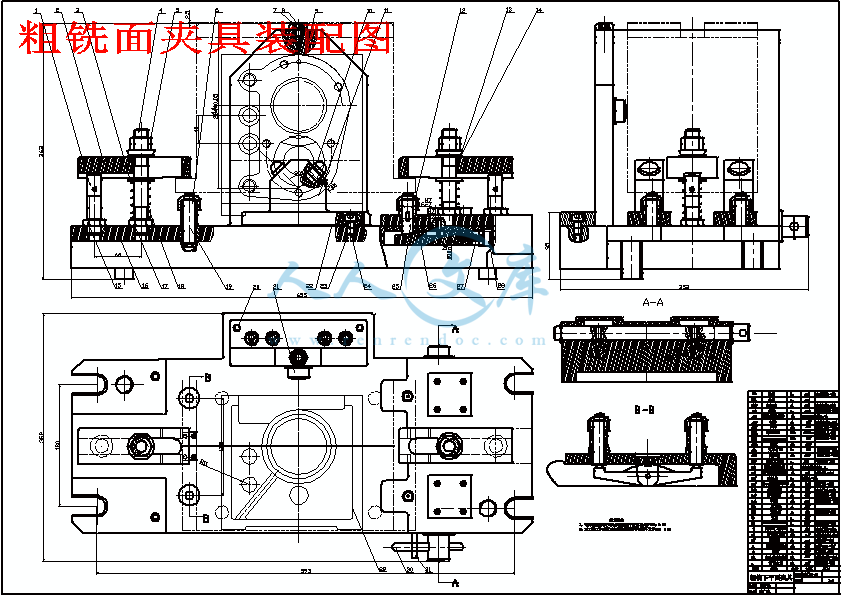

粗铣面夹具装配图.dwg

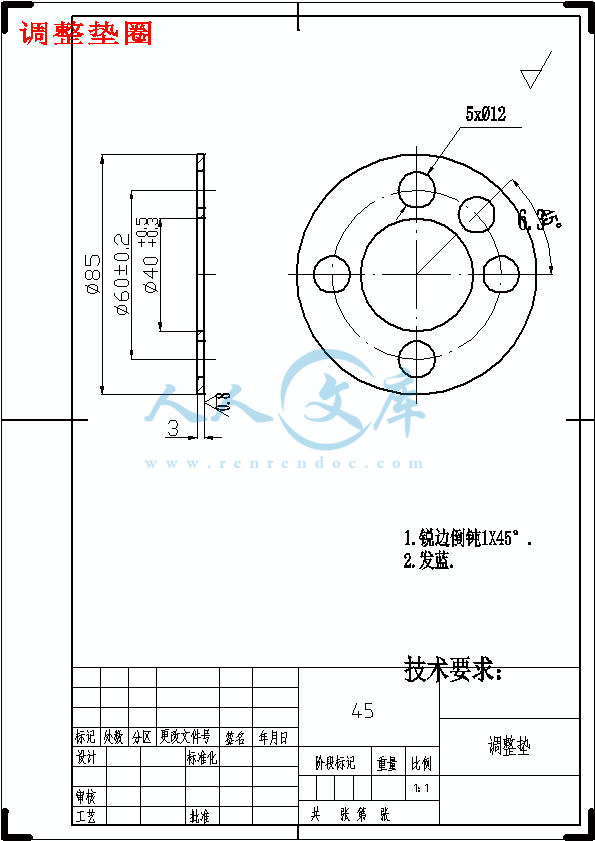

调整垫圈.dwg
目录
第1章 序言 3
第2章 零件的工艺的分析 4
2.1 零件工艺分析 4
2.2 确定毛坯制作形式 4
2.3箱体零件的结构工艺分析 4
第3章 拟定箱体加工工艺路线 5
3.1定为基准的选择 5
3.1.1 精基准的选择 5
3.1.2 基准的选择 5
3.2 加工路线的拟定 5
第4章 机械加工余量，工序尺寸及毛坯尺寸的确定 9
4.1机盖 9
4.2箱体 9
第5章 确定切削用量及基本工时 10
5.1箱盖 10
5.2机座 15
5.3机体 24
第6章 专用夹具设计 36
6.1粗铣下平面夹具 36
6.2粗铣前后端面夹具设计 37
结论 42
致谢 43
参考文献 44
摘要
在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。
关键词：
工序，工位，工步，加工余量，定位方案，夹紧力
Abstract
Enable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.
Keyword: The process worker one worker's step the surplus of processing orient the scheme clamp strength
第1章 绪言
箱体零件是机器或部件的基础零件,它把有关零件联结成一个整体,使这些零件保持正确的相对位置,彼此能协调地工作.因此,箱体零件的制造精度将直接影响机器或部件的装配质量,进而影响机器的使用性能和寿命.因而箱体一般具有较高的技术要求.
由于机器的结构特点和箱体在机器中的不同功用,箱体零件具有多种不同的结构型式,其共同特点是:结构形状复杂,箱壁薄而不均匀,内部呈腔型;有若干精度要求较高的平面和孔系,还有较多的紧固螺纹孔等.
箱体零件的毛坯通常采用铸铁件.因为灰铸铁具有较好的耐磨性,减震性以及良好的铸造性能和切削性能,价格也比较便宜.有时为了减轻重量,用有色金属合金铸造箱体毛坯(如航空发动机上的箱体等).在单件小批生产中,为了缩短生产周期有时也采用焊接毛坯.
毛坯的铸造方法,取决于生产类型和毛坯尺寸.在单件小批生产中,多采用木模手工造型;在大批量生产中广泛采用金属模机器造型,毛坯的精度较高.箱体上大于30—50mm的孔,一般都铸造出顶孔,以减少加工余量.
第2章 零件工艺的分析
2.1零件的工艺分析
2.1.1要加工孔的孔轴配合度为H7，表面粗糙度为Ra小于1.6um,圆度为0.0175mm,垂直度为0.08mm,同轴度为0.02mm。
2.1.2 其它孔的表面粗糙度为Ra小于12.5um,锥销孔的表面粗糙度为Ra小于1.6um。
2.1.3盖体上平面表面粗糙度为Ra小于12.5um,端面表面粗糙度为Ra小于3.2um，机盖机体的结合面的表面粗糙度为Ra小于3.2um，结合处的缝隙不大于0.05mm，机体的端面表面粗糙度为Ra小于12.5um。
2.2 确定毛坯的制造形式
由于铸铁容易成形，切削性能好，价格低廉，且抗振性和耐磨性也较好，因此，一般箱体零件的材料大都采用铸铁，其牌号选用HT20-40，由于零件年生产量2万台，已达到大批生产的水平，通常采用金属摸机器造型，毛坯的精度较高，毛坯加工余量可适当减少。
2.3 箱体零件的结构工艺性
箱体的结构形状比较复杂，加工的表面多，要求高，机械加工的工作量大，结构工艺性有以下几方面值得注意：
2.1.1本箱体加工的基本孔可分为通孔和阶梯孔两类，其中通孔加工工艺性最好，阶梯孔相对较差。
2.1.2箱体的内端面加工比较困难，结构上应尽可能使内端面的尺寸小于刀具需穿过之孔加工前的直径，当内端面的尺寸过大时，还需采用专用径向进给装置。
2.1.3为了减少加工中的换刀次数，箱体上的紧固孔的尺寸规格应保持一致，本箱体分别为直径11和13。第3章 拟定箱体加工的工艺路线
3.1 定位基准的选择
定位基准有粗基准和精基准只分，通常先确定精基准，然后确定粗基准。
3.1.1 精基准的选择
根据大批大量生产的变速器箱体通常以顶面和两定位销孔为精基准，机盖以下平面和两定位销孔为精基准，平面为330X20mm，两定位销孔以直径6mm,这种定位方式很简单地限制了工件六个自由度，定位稳定可靠；在一次安装下，可以加工除定位面以外的所有五个面上的孔或平面，也可以作为从粗加工到精加工的大部分工序的定位基准，实现“基准统一”；此外，这种定位方式夹紧方便，工件的夹紧变形小；易于实现自动定位和自动夹紧，且不存在基准不重合误差。
3.1.2 基准的选择
加工的第一个平面是盖或低坐的对和面，由于分离式箱体轴承孔的毛坯孔分布在盖和底座两个不同部分上很不规则，因而在加工盖回底座的对和面时，无法以轴承孔的毛坯面作粗基准，而采用凸缘的不加工面为粗基准。故盖和机座都以凸缘A面为粗基准。这样可以保证对合面加工后凸缘的厚薄较为均匀，减少箱体装合时对合面的变形。
3.2 加工路线的拟定
3.2.1 分离式箱体工艺路线与整体式箱体工艺路线的主要区别在于
整个加工过程分为两个大的阶段，先对盖和低座分别进行加工，而后再对装配好的整体箱体进行加工。第一阶段主要完成平面，，紧固孔和定位空的加工，为箱体的装合做准备；第二阶段为在装合好的箱体上加工轴承孔及其端面。在两个阶段之间应安排钳工工序，将盖与底座合成箱体，并用二锥销定位，使其保持一定的位置关系，以保证轴承孔的加工精度和撤装后的重复精度。结论
在本次毕业设计中，我们将设计主要分为两大部分进行：工艺编制部分和夹具设计部分。
在工艺部分中，我们涉及到要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。其中，工序机床的进给量，主轴转速和切削速度需要计算并查手册确定。
在夹具设计部分，首先需要对工件的定位基准进行确定，然后选择定位元件及工件的夹紧，在对工件夹紧的选择上，我用了两种不同的夹紧方法，即：粗铣下平面用的是螺钉压板夹紧机构，粗铣前后端面时用的是气动夹紧机构，两种方法在生产中都有各自的优点和不足，但都广泛运用在生产中。然后计算铣削力以及夹紧工件需要的夹紧力，这也是该设计中的重点和难点。
通过这次毕业设计，使我对大学四年所学的知识有了一次全面的综合运用，也学到了许多上课时没涉及到的知识，尤其在利用手册等方面，对今后毕业出去工作都有很大的帮助。另外，在这次设计当中，指导老师在大多数时间牺牲自己的宝贵休息时间，对我们进行细心的指导，我对他们表示衷心的感谢！老师，您辛苦了！
在这次毕业设计中，我基本完成了毕业设计的任务，达到了毕业设计的目的，但是，我知道自己的设计还有许多不足甚至错误，希望老师们能够谅解，谢谢！
致谢
本次毕业设计受到了院系各级领导的高度重视，得到了全校教师的大力支持与帮助。在此，我衷心的向你们道一声：你们辛苦了。
通过毕业设计，是对我们四年来所学知识的综合的检测，更是一个对所学知识的回顾及综合复习的过程；对机械绘图、工程材料、机械设计、模具设计等过程等都有了更进一步的认识。
感谢院系领导给了我足够时间来完成整套模具设计，在设计过程中，得到了老师和同学的帮助与指导，在此表示感谢；也对做相关题目的同学的资助表示感谢，感谢他们在模具设计过程中对我的帮助和指导，尤其对担任本次设计的指导老师表示深深敬意，在设计过程中遇到一些困难，在老师的帮助下我才顺利的完成了该压铸模具的设计，他对我设计过程中出现的疏忽与不足之处提出批评与修改建议，使我的设计的模具最终更加的完善。
这次设计我深知有很多不足，在此恳请大家给予指导。
参考文献
1，邹青 主编 机械制造技术基础课程设计指导教程 北京： 机械工业出版社 2004，8
2，赵志修 主编 机械制造工艺学 北京： 机械工业出版社 1984，2
3，孙丽媛 主编 机械制造工艺及专用夹具设计指导 北京：冶金工业出版社 2002，12
4，李洪 主编 机械加工工艺手册 北京： 北京出版社 1990，12
5，邓文英 主编 金属工艺学 北京： 高等教育出版社 2000
6，黄茂林 主编 机械原理 重庆： 重庆大学出版社 2002，7
7，丘宣怀 主编 机械设计 北京： 高等教育出版社 1997
8，储凯 许斌 等主编 机械工程材料 重庆： 重庆大学出版社 1997，12
9，廖念钊 主编 互换性与技术测量 北京： 中国计量出版社 2000，1
10，乐兑谦 主编 金属切削刀具 北京： 机械工业出版社 1992，12
11，李庆寿 主编 机床夹具设计 北京： 机械工业出版社 1983，4
12，陶济贤 主编 机床夹具设计 北京： 机械工业出版社 1986，4
13， 机床夹具结构图册 贵州：贵州人民出版社 1983，7
14，龚定安 主编 机床夹具设计原理 陕西：陕西科技出版社，1981,7
15，李益民 主编 机械制造工艺学习题集 黑龙江： 哈儿滨工业大学出版社 1984, 7
16, 周永强等 主编 高等学校毕业设计指导 北京： 中国建材工业出版社 2002,12
