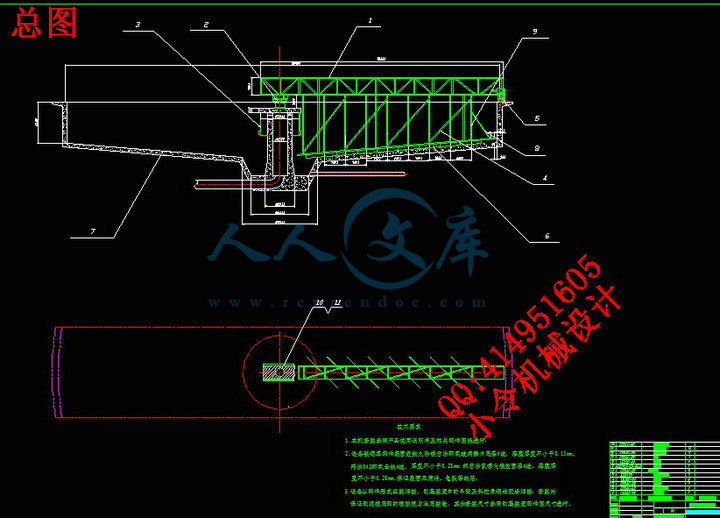

刮泥板A1.dwg---(点击预览)

传动长轴A2.dwg---(点击预览)

传动链A0.dwg---(点击预览)

压缩包内文档预览：

编号：436134 类型：共享资源大小：1.23MB 格式：RAR 上传时间：2015-05-27 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 周边传动刮泥机机械系统设计全套 cad 图纸毕业论文答辩优秀优良

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要

刮泥机主要应用于广泛用于城市污水处理厂及各种工业废水处理工程中，功能是将辐射式沉淀池中沉淀后的污泥刮集和排除，在污水处理设备中起到至关重要的作用，是保证污水处理厂各种沉淀构建物正常运转的关键设备。

刮泥机一般又分为周边传动、中心传动、链条传动等，周边传动刮泥机又分为全跨式和半跨式两种，本设计研究的是半跨式周边传动刮泥机。

在设计的过程中，围绕机械结构系统的要求展开的，通过对比几套方案的优缺点，最后定下了本篇论文的设计方案，本设计选用半跨式周边传动，其中有水平桁架、旋转桁架、板梁、中心旋转支承、刮臂与刮板、轮子与走道、联轴器等结构，该方案较好的设计出了一套刮泥设备，该机械具有结构简单、重量轻，节约运行费用、维护管理方便，消耗功率小，工效高，安全性高，传动平稳，操作方便造价低等优点。

关键词：刮泥机；污水处理；周边传动；半跨式

Abstract

Scraping mud-mainly used extensively for urban sewage treatment plants and industrial wastewater treatment projects, function is to be radiation-sedimentation tank precipitation after scraping the mud-and exclude, in sewage treatment equipment to play Commissioner important role is to ensure that the sewage treatment plant all kinds of precipitation Construction of the normal operation of key equipment.

The mud scraper divides into the peripheral transmission, the central transmission, the chain drive generally and so on, the peripheral transmission mud scraper divides into entire straddle type and half straddle type two kinds, what this design research is half straddle type peripheral transmission mud scraper.

In the design process, launches regarding the mechanism system's request, through contrasts several sets of plans the good and bad points, finally has settled this paper design proposal, this design selects half straddle type peripheral transmission, including the horizontal truss, the revolving truss, the plate girder, the central revolving supporting, to blow the arm and the scraper, the wheel and the aisle, shaft coupling isostructuralism, this plan good design set has blown the putty equipment, this machinery has the structure to be simple, the weight is light, saves the operating cost, the maintenance management to be convenient, the consumed power is small, the work efficiency is high, the security is high, the transmission is steady, ease of operation construction cost low status merit.

Keywords Pare off mire machine Sewage treatment The periphery spread to move The half across type

1 绪论1

1.1我国的环保形势及水工业设备1

1.1.1我国的环保形式、发展趋势及应对策略1

1.1.2我国城市污水再生利用的主要问题与发展对策1

1.1.3我国水工业设备的整体概括和发展2

1.2环保设备及污水处理工艺3

1.2.1环保设备3

1.2.2污水处理工艺3

1.3 刮泥机6

1.3.1刮泥机简介6

1.3.2刮泥机的分类6

1.3.3周边传动式刮泥机的类型、工作原理及国内外发展状况8

1.3.4初沉池9

1.4本课题研发的意义9

2 总体设计结构10

2.1总体构成10

2.2中心旋转支座12

2.3桁架13

2.3.1水平桁架14

2.3.2旋转桁架14

2.4板梁15

2.5工作桥16

2.6刮臂与刮板17

2.6.1刮臂18

2.6.2刮板19

2.7车轮及轨道19

2.7.1车轮19

2.7.2轨道21

2.8初沉池设计21

2.9联轴器的设计22

2.9.1联轴器的分类22

2.9.2联轴器选择应考虑的问题22

2.9.3联轴器的选择23

3 机械结构计算25

3.1总体叙述25

3.2 总载荷W的计算26

3.3板梁的校核28

3.4旋转桁架的计算29

结论30

致谢31

参考文献32

附录33

1 绪论

1.1我国的环保形势及水工业设备

1.1.1我国的环保形式、发展趋势及应对策略

随着人类社会的不断发展，尤其是人口的快速增加、城市化与工业化水平的不断提高，随之而来的原始资源型和污染型水资源短缺问题也日益突出，并成为亟待解决的全球性问题。在我国，水资源短缺和水污染加剧所构成的水危机也已经成为21世纪最严峻的问题之一。许多地区出现工农业争水、城乡争水、地区之间争水、超采地下水和挤占生态用水，尤其是北方和沿海地区。

世界上一些缺水国家把城市污水再生利用作为解决水资源短缺的重要战略之一，在城市污水再生处理后用于农业灌溉、工业生产、城市景观、市政绿化、生活杂用、地下水回灌和补充地表水等方面的研究与工程应用，已有较长的历史，不仅可以保护水环境，而且缓解需水和供水之间的矛盾，促进水质水量的再生循环，取得了显著的环境、经济和社会效益。

从20世纪80年代开始，我国就开始大力开发城市污水再生利用技术，从发展上给予了肯定和充分重视。目前的主要再生利用途径包括灌溉用水、工业用水、市政用水、环境用水、娱乐和景观用水、生活杂用水及其他用水等。

目前，我国已经有一大批城市正在实施城市污水再生利用工程或列入实施计划，一些城市拟建、在建污水处理厂已同时对污水的再生利用工程进行了考虑。

展望今后更长的时期，我国城市污水处理和污水再生利用必将有更大发展。从这个意义来说，我国的城市污水再生利用，目前还处于发展起步阶段。

1.1.2我国城市污水再生利用的主要问题与发展对策

目前我国尚未建立系统的城市污水再生利用规划指标体系。在城市建设总体规划中，虽然均进行了城市的供水及排水规划，但在水资源的综合利用方面缺乏统一的规划，尤其是城市污水再生利用规划。随着城市污水处理设施建设的加快及污水再生利用工作的逐步开展，没有统一的规划进行协调，势必会造成重复建设和决策失误。因此，城市污水再生利用应纳入城市总体规划以及城市水资源合理分配与开发利用计划，在综合平衡、科学论证基础上，针对城市实际情况进行总体规划，确定其应有的位置和作用。

城市污水的收集与处理是城市污水再生利用的重要前提条件，目前我国的城市污水管网建设严重滞后于城市发展，二级生物处理率不到15%，影响了城市污水再生利用的潜力与规模。因此，强化城市污水管网与污水处理工程设施的建设是推动城市污水再生利用的关键。

城市污水再生利用需要健全的法制保障和全面统一管理，而在我国两者都很薄弱。城市污水再生利用工作，单靠政府行为，没有市场推动，必然动力不足；单靠市场推动，没有政府引导，也必然难见成效。因此有必要充分考虑城市污水再生利用工作的特点，既要靠市场推动，也要加强政府行为。强有力的政府推动和切实有效的广大用水户的积极自觉行动相结合，才可能促使我国的城市污水再生利用工作跃上一个新台阶。

同时我们要形成环保和节水观念，我们要利用各种宣传形式，向人民群众和再生水使用单位普及城市污水再生利用的科学知识，帮助人们克服污水再生利用的心理障碍和对使用再生水的不信任感。我们要高度重视城市污水再生利用示范工程，进行"眼见为实"的宣传教育。城市污水处理厂或再生水厂应率先试用示范工程出水，向社会提供再生水利用的实际样板。

1.1.3我国水工业设备的整体概括和发展

经过20多年的发展，中国环保产业已初具规模，一些技术、设备和服务项目已接近发达国家20世纪80年代的水平。中国环保产品以空气和水污染治理设备为主，分别占环保产品年总值的40%以上。固体废物设备的年产值占全国环保产品总产值的比率约5%；噪声与振动控制设备的年产值占全国环保产品产值的6.5%；环境监测仪器年产值约占2.3%。目前环保机械产品的国际贸易市场基本仍为发达国家所占领，中国市场重要领域也被国外技术产品所垄断。虽然国产设备优势较多，但进口设备仍占据中国大量市场份额。

中国“十一五”环境保护投资占GDP的比例将达到1.4%-1.5%左右，投资总额大约在1.3万亿元，这一环保投入在发达国家也属于中上水平。巨大的环保投资，将为环保机械制造业构筑巨大市场。“十一五”期间国内环保装备市场的需求量将稳定增长；重点需求领域向为发展循环经济服务的方向拓展；市场主体结构进一步优化，运行质量提高，市场竞争依然激烈。“十一五”期间，中国环保装备出口产品的发展趋势是，由单机出口为主向单机出口与设备成套出口并举的方向发展。

污水处理基本上分为工业废水处理和不同的城市污水处理。不同类废水的处理废水不一样的。

基本先设置隔栅，去除大型杂质，接着一般设置初沉池(为了去除一定粒径的固体杂质），接着隔油（一般为炼化行以及油田方面使用），一般两级。而后浮选（基本上为废水处理的必须工艺，去除大量的固体悬浮物以及有机杂质并且起到破除乳化的作用），一般也分为两级，接着使用二沉池（进行二次沉淀，去除有机杂质），随后进行生物处理，生物处理包括最多，一般为活性污泥法，间歇暴气，生化塘等。具体有CASS，SBR，DAF，氧化沟等，接下来再进行沉淀使用二次沉淀池或者过滤器。也就是说，
