摘 要
和面机的作用是进行各种性质不同面团的调制，即将各种原、辅料加水搅拌，调制成既符合质量要求，又适台机械加工成形的面团，主要用于面包、饼干、糕点、膨松食品、面条、饺子等食品的加工，其混合好的面团质量直接影响到食品的品质。设计对和面机，包括和面机的工作原理、分类、各类结构组成、操作要求和方法、常见故障和排除方法、和面机的维护和保养、以及和面机的技术要求进行了概述，并详细设计了50kg/次和面机，包括搅拌装置、搅拌传动系统、卸料传动系统并画出了和面机设备总装图，部分重点零件图及部件图。设计机型采用双绞龙卧式和面机，一次调粉容量为50kg，适合调制各种面团。其设计过程参照了T-66型卧式和面机，主要特点是搅拌系统选择了绞龙式搅拌器；搅拌系统减速装置选用三相异步电机，采用带轮和两级齿轮传动；翻缸系统减速装置选用步进电机，采用用蜗轮蜗杆传动及齿轮传动。和面机结构简单紧凑，操作简单，维护方便，和面效率较高。
关键词：绞龙；翻转卸料；和面机
Abstract
Dough kneader's function is carrying on the modulation of each pasta with different nature , filling various primaries with water, making since of quality request and suitable machine work taking shape. It mainly used for the transform of bread, biscuit, pastry and Peng loose provisionses, such as provisions, noodles and dumpling...etc. The quality of maxed dough directly effects the character of provisions. The design aim at dough kneader, Including the operate priniple, sort, each kind of structure of the including, dough kneader composition, operation request, the maintenance and upkeep, the familiar fault and removal method, the support and maintain of dough kneader, The technique requests of dough kneader. Detailed design dough kneader of 50 kgs/time, including mix device, mix drive system, unloading drive system and drawing out the total assembling drawing, some important parts and part assembling drawing. In the design, dough kneader uses double twist, adjust powder capacity to 50 kgs at a time, suitable to make various pasta. Its design process according to type T-66 lay type and surfaced machine. the main features is to mix blend system to select double the lay Long Shi's stirrer. Turn over an urn of system reduction gear choice stepping dynamo, using worm gear worm drive and gear drive. Dough kneader structure simple tightly packed, operate in brief, support convenience, is as higher as surface efficiency.
Key words: dragon; the rollover unloads to anticipate; dough kneader
目 录
摘 要III
AbstractIV
目 录V
1 绪论1
1.1 本课题的研究内容和意义1
1.2 国内外的发展概况1
1.3 本课题应达到的要求1
2 绞龙式和面机设计2
2.1 设计参考2
2.1.1 和面机调制基本过程2
2.1.2 和面机分类2
2.1.3 和面机的主要零部件4
2.2 绞龙卧式和面机设计7
2.2.1 选择和面机容量，以每次调和面粉的重量为准7
2.2.2 总体方案设计7

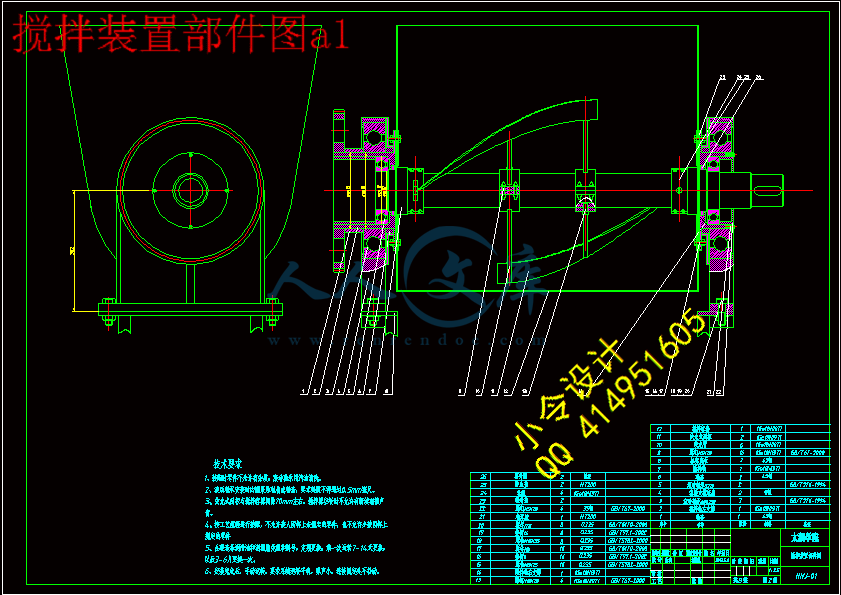

2.2.3 搅拌装置设计9

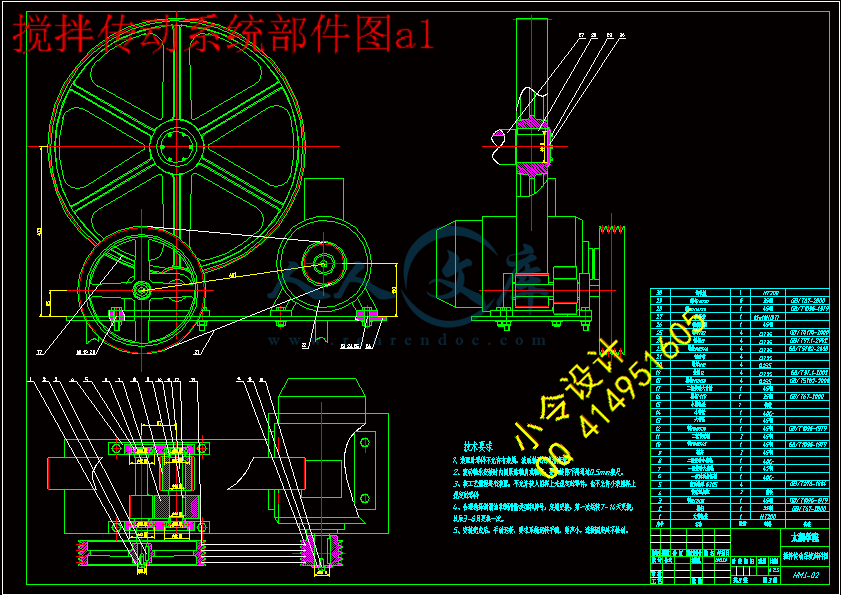

2.2.4 搅拌传动系统设计12
2.2.5 翻缸装置设计25
2.2.6 其它装置设计32
2.2.7 绞龙式和面机装配图32
3 和面机操作及故障分析34
3.1 和面操作要求34
3.2 和面操作方法34
3.3 和面机常见故障及排除方法35
4 和面机的维护和保养36
4.1 机器设备保养的意义36
4.2 机器设备保养等级的划分36
5 和面机的技术要求38
5.1 一般技术要求38
5.2 工作条件38
5.3 使用性能38
5.4 主要零部件质量要求38
5.5 装配要求39
5.6 整机性能39
5.7 电动机功率与耗电量39
5.8 电气39
5.9 外观要求39
6 结论与展望41
6.1 结论41
6.2 不足之处及未来展望41
致谢42
参考文献43
1 绪论
1.1 本课题的研究内容和意义
和面机的作用是进行各种性质不同面团的调制，即将各种原、辅料加水搅拌，调制成既符合质量要求，又适台机械加工成形的面团，主要用于面包、饼干、糕点、膨松食品、面条、饺子等食品的加工，其混合好的面团质量直接影响到食品的品质。和面机在实际使用过程中，常常根据需要控制面团的大小，选择不同的搅拌机构，才能保证面团的质量。现有市场上销售、使用的和面机搅拌机构为浆叶式或叶片式，其具有和面时间长、搅拌不充分、面团清理困难等缺点。本课题的任务是设计一台具有新型搅拌装置的和面机，目的在于设计一种结构简单、使用寿命长和便于清理更换的搅拌装置，主要适用于加工小颗粒面团。
1.2 国内外的发展概况
中国是世界上最大的面制品生产国，而和面机是其生产加工的重要设备．其性能的好坏、结构的正误。将直接影响食品的营养、感官等质量指标，进而影响着企业的经济效益和社会效益。随着中国综合实力的跃升，消费者对食品的质量前所未有的关注，这也就对和面机市场形成一种倒逼驱动力，只有不断研发出更好的和面机，才能立足于市场。中国是人口大国，而食品质量与每人切身利益相关，食品机械的发展可以降低生产成本，提高产品质量，进而改善人民生活水平，在庞大的人口基数基础上，其所具有的现实意义很大。食品机械行业是一个市场化程度比较高的行业，自改革开放以来，各国凭借先进的科学技术，较强的研发实力，不断扩大市场，对中国本土行业造成一定冲击。我们应更加重视研发、创新，以期增强国际竞争力。
中国和面设备几十年来有长足的发展，其技术含量、自动化程度不断提高。不过与国际上相比，差距还很明显，现阶段，中国主流设备仅相当于发达国家90年代的设备。相比而言，生产效率低，能耗高，稳定性和可靠性差，产品造型落后，外观粗糙，基础件和配套件寿命低，国产的气动件和电器元件质量差。 因此中国在这方面发展空间还很多。
现有市场上销售、使用的和面机搅拌机构为浆叶式或叶片式，其具有和面时间长、搅拌不充分、面团清理困难等缺点。因此虽有大量和面机充滞于市场，却不能很好的满足客户需求。
1.3 本课题应达到的要求
本课题的任务是设计一台具有新型搅拌装置的和面机，目的在于设计一种结构简单、使用寿命长和便于清理更换的搅拌装置设计一台具有新型搅拌装置的和面机，结构简单、
使用寿命长和便于清理更换的搅拌装置，主要适用于加工小颗粒面团。该设备能弥补市场空缺，为小规模食品加工带来便利和效益，有较好应用前景。
2 绞龙式和面机设计
2.1 设计参考
2.1.1 和面机调制基本过程
和面机调制面团的基本过程由搅拌桨的运动来决定。水，面粉及其它辅料倒入搅拌容器内，开动电动机使搅拌桨转动，面粉颗粒在桨的搅动下均匀地与水结合，首先形成胶体状态的不规则小团粒，进而小团粒相互黏合，逐渐形成一些零散的大团块。随着桨叶的不断推动，团块扩展揉捏成整体面团。由于搅拌桨对面团连续进行的剪切，折叠，压延，拉伸及揉合等一系列作用，结果调制出表面光滑，具有一定弹性，韧性及延伸性的理想面团。若再继续搅拌，面团便会塑性增强，弹性降低，成为粘稠物料。
