双离合自动变速器的变速机构的毕业设计

DCT装配图.dwg

双离合自动变速器的变速机构的设计【优秀含8张CAD图纸+汽车车辆毕业设计】

【【带任务书+开题报告+中期检查表+记录表+审批标+中期检查表】【32页@正文15200字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

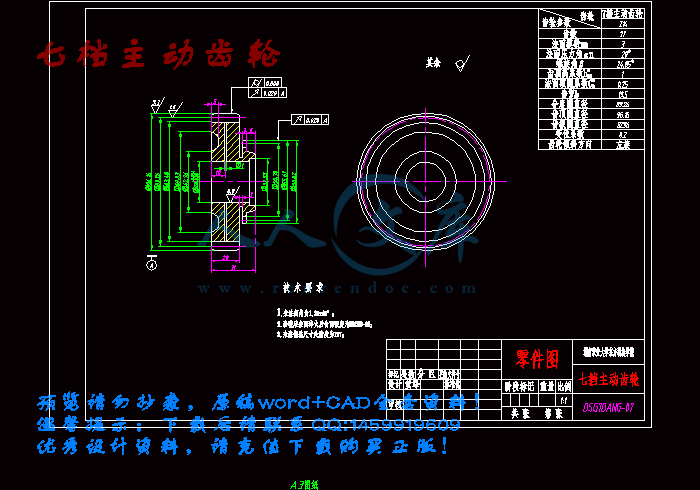

七档主动齿轮.dwg

中期检查表.doc

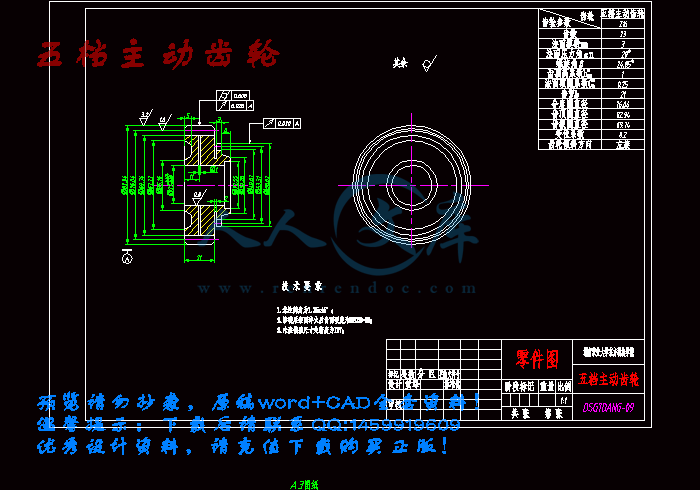

五档主动齿轮.dwg

任务书.doc

六档主动齿轮.dwg

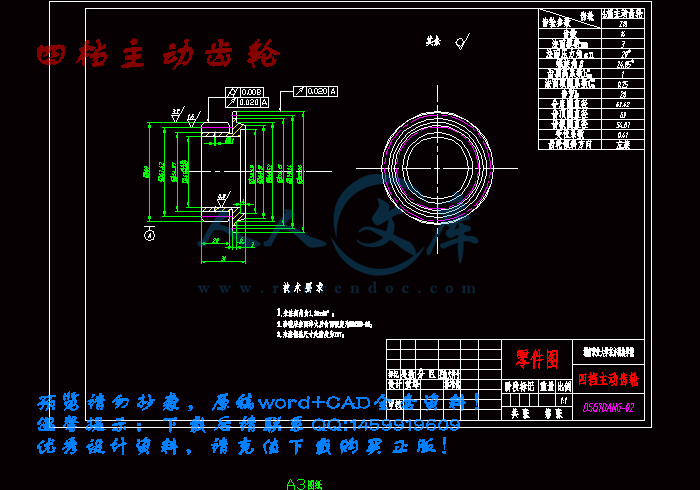

四档主动齿轮.dwg

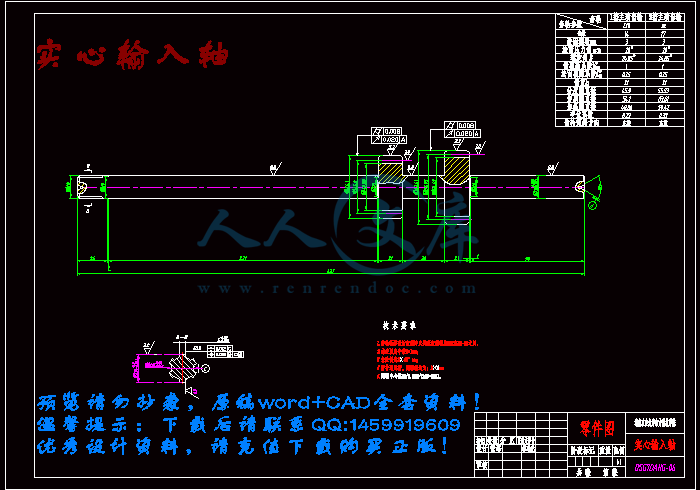

实心输入轴.dwg

封面.doc

开题论证审批表.doc

开题论证记录表.doc

正文.doc

目录+摘要.doc

空心输入轴.dwg

输出轴.dwg

选题审批表.doc

任务书?

毕业论文（设计）题目双离合自动变速器的变速机构的毕业设计

主要内容和要求

1.理解双离合自动变速器的变速机构的基本原理和构造；

2.掌握双离合自动变速器的变速机构各个部件的组成原理；

3.掌握双离合自动变速器的变速机构的设计原理；

4.设计一种性能更好的双离合自动变速器的变速机构；

5.对主要零部件进行结构分析和受力分析。

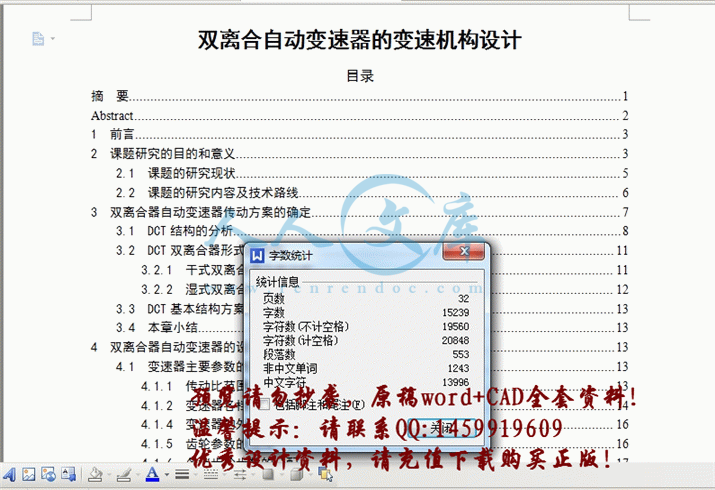

双离合自动变速器的变速机构设计

摘要1

Abstract2

1 前言3

2 课题研究的目的和意义3

2.1 课题的研究现状5

2.2 课题的研究内容及技术路线6

3 双离合器自动变速器传动方案的确定7

3.1 DCT结构的分析8

3.2 DCT双离合器形式的分析11

3.2.1 干式双离合器性能分析11

3.2.2 湿式双离合器性能分析12

3.3 DCT基本结构方案的确定13

3.4 本章小结13

4 双离合器自动变速器的设计与计算13

4.1 变速器主要参数的选择13

4.1.1 传动比范围13

4.1.2 变速器各档传动比的确定14

4.1.4 变速器的外形尺寸16

4.1.5 齿轮参数的选择16

4.1.6 各档齿轮齿数的分配17

4.2 变速器齿轮强度校核19

4.2.1 齿轮材料的选择原则19

4.2.2 计算各轴的转矩20

4.2.3 变速器齿轮弯曲强度校核20

4.2.4 轮齿接触应力校核24

4.3 轴的结构和尺寸设计26

4.4 本章小结28

5 结论29

参考文献30

致谢31

摘要

双离合器自动变速器由电控机械式自动变速器发展而来，它综合了液力机械自动变速器（AT）和电控机械自动变速器（AMT）的优点，能够实现动力换挡、减少了换档时间、提高了换档品质、极大地提高了汽车的舒适性和操纵性。

本设计以双离合器式自动变速器的结构和工作原理为基础，针对干式双离合器自动变速器的设计方法，分析了各种不同变速器的布置方案并选定了本变速器的最终布置方案。对变速器中的主要零件包括齿轮形式、换挡结构形式作了阐述并进行了选择并对变速器的传动比的范围、中心距做初步的选择和设计。对变速器中的齿轮的模数、压力角、螺旋角、进行了选择并计算出齿轮其他的相关参数和对齿轮的校核。

关键词：双离合器；自动变速器；传动比；齿轮；轴

Design of The Transmission Mechanism of Dual ClutchTransmission

Abstract

DCT duo to Mechanical Transmission.Itinherits the advantages of Automatic Transmission(AT) and Automated Mechanical Transmission (AMT).It has the ability of power shifing that can reduce shift time andimprove shift quality.And the comfort and maneuverability of vehicle will be greatly improved.

In this thesis,the study of dry type Dual Clutch Transmission is based on the Structural characteristics and working principle of DCT. For dry-type dual-clutch automatic transmission design, analyzed the layout of the various transmission options and selected the final layout of the transmission scheme. The major part of gear, including gear form, elaborated shift structure and make the choice and range of transmission gear ratio, center distance a preliminary selection and design. The gear on the transmission module, pressure angle, helix angle, were calculated gear selection and other relevant parameters and checking on the gear.

Key words: Dual Clutch Transmission；Automatic transmission；Transmission Ratio；Gear ；Axis

1 前言

汽车自动变速技术是人们长期以来一直努力追求的目标，是车辆改进和完善传动系统的重要方向。自动变速技术始于1960年左右，到现在车辆的自动变速技术已取得了长足的进步。装备自动变速器的汽车，具有操纵方便、起步平稳、乘坐舒适性好、燃油经济性高、安全可靠等一系列优点，使得市场上对装备自动变速器的汽车的需求日渐高涨。汽车自动变速器的研究和应用有着更加重要的现实意义，各主要工业国家均在这方面投入了大量人力和财力，研制出种类繁多的各类自动变速器。自动变速器技术越来越完善，在越来越多的车辆上得到应用，成为现代汽车与现代工业发展的标志之一。随着我国的经济发展，家庭汽车的普及程度越来越高，且对乘用车的乘坐舒适性、燃油经济性和排放性能有了更高的要求。因此研究和开发既有高质量、操纵方便又有经济实用等特点的车辆具有广阔发展前景，来满足日益增长的广大消费者的需求。要实现这些功能，满足这些要求，就必须开发和研制出传动系中既能够高效传递发动机动力，又具有操纵方便的自动变速器[1]。

参考文献

[1] 唐德江.双离合器式自动变速器的研究.[D].武汉：华中科技大学，2005．

[2] 吴光强，杨伟斌，秦大同．双离合器式自动变速器控制系统的关键技术[J]．机械工程学报., 2007，43(2).

[3] 陈然,孙冬野,刘永刚,. 双离合器式自动变速器建模与控制系统仿真[J]. 重庆大学学报,2010,(9).

[4] 董小洪. 双离合器自动变速器干式双离合器设计与分析[D]．2010．

[5] Xubin Song, Jason Liu, Daniel Smedley. Simulation Study of Dual Clutch Transmission for Medium Duty Truck Applications[J].SAE,2005(01):3590-3593.

[6] 赵志强.湿式双离合器自动变速器建模及仿真分析[D].长沙：湖南大学，2009．

[7] 赵玉省.双离合器自动变速系统的综合控制[D].重庆：重庆大学，2009[18]．

[8] Andreas Hegerath,Bergheim(DE).Dual Clutch For A Transmission With Two Input Shafts.US，Patent No.:6929107B2，2005[20]．

[9] 康海涛.双离合器式自动变速器的研究.[D].武汉：华中科技大学，2004．

[10] 刘振军，秦大同，叶明．等．车辆双离合器自动变速传动技术研究进展分析[J]．农业机械学报，2005．36(11)：161～164．

[11] 杨伟斌，秦大同．双离合器式自动变速器控制系统的关键技术[J]．机械工程学报，2007，43(2)：13～21．

[12] AUDI A G.Audi TT 3.2 quattro with shift gear-box(DSG)[J] Audi Word， 2003(2:20-4).

[13] 陈家瑞.汽车构造[M].北京：机械工业出版社，2000：10-97.

[14] 王望予.汽车设计（第4版）[M]．北京：机械工业出版社，2010：78-113.

[15] 刘维信.汽车设计[M].北京：清华大学出版社，2001：158-207.

[16] 余志生.汽车理论（第三版）[M]．北京：机械工业出版社，2000：1-88.

[17] Dr.-Ing. Michael Ebenhoch, Dr.-Ing. Ralf Kubalczyk,ZF Getriebe GmbH. 7-Speed Dual Clutch Transmission System for Sporty Application.[J]. DRIVE SYSTEM TECHNIQUE,2009(6).

[18] Kulkarni M, Shim T, Zhang Y. Shift dynamics and control of dual-clutch transmissions [J]. Mechanism and MachineTheory,2007,42: 168～182.

[19] 李华敏.齿轮机构设计与应用[M].北京：机械工业出版社，2007．

[20] Zou, Z.Zhang,Y.Ahang,X.and Tobler, W. Modeling and Simula-tion ofTraction Drive Dynamics and Control. Journal of Mechanical Design, ASME Transaction,2001,Vol,123(4),556～561．











内容简介：: 湖南农业大学东方科技学院毕业论文（设计）中期检查表学部：理工学部学生姓名黄峰学号200841930113年级专业及班级2008级汽车服务工程专业（一）班指导教师姓名肖名涛指导教师职称讲师毕业论文（设计）题目双离合自动变速器变速机构的设计工作进度已完成的主要内容尚需解决的主要问题1. 搜集了双离合自动变速器变速机构的相关资料2. 主要研究双离合自动变速器变速机构的构成和本次设计的方案3. 确定了双离合自动变速器变速机构的方案，并开始计算数据4. 开始了双离合自动变速器变速机构CAD图纸的绘画5. 说明书的书写的完成6. 所有图纸的完成1. 双离合自动变速器变速机构的一些零件数据还没有完全搜集2. 设计的图纸在有些方面还是不完善3. 说明书的格式的改写没有完成指导教师意见指导教师签名：年月日检查（考核）小组意见检查小组组长签名：年月日湖南农业大学东方科技学院毕业论文（设计）任务书学生姓名黄峰学号200841930113年级专业及班级2008级汽车服务工程(1)班指导教师及职称肖名涛讲师学部理工学部2011年9月20日毕业论文（设计）题目双离合自动变速器的变速机构的毕业设计主要内容和要求1. 理解双离合自动变速器的变速机构的基本原理和构造； 2. 掌握双离合自动变速器的变速机构各个部件的组成原理；3. 掌握双离合自动变速器的变速机构的设计原理；4. 设计一种性能更好的双离合自动变速器的变速机构；5. 对主要零部件进行结构分析和受力分析。主要要求：1设计思路清晰，方案正确，方法科学；2结构完整，布局合理可靠，具有一定的实用性和安全性；3设计说明书书写结构合理，设计过程和步骤完整，计算严谨正确，行文条理清晰、通顺；格式、字数、排版符合毕业设计的要求。4 图纸工作量和质量符合本科毕业设计的要求。注：此表如不够填写，可另加附页。主要参考资料1王望予.汽车设计（第4版）M.机械工业出版社，20052刘惟信.汽车设计M.清华大学出版社，20013刘海江、于信汇、沈斌编著.汽车齿轮M.同济大学出版社，1997 4顾柏良等译.BOSCH汽车工程手册M.北京理工大学出版社，2004 5 刘惟信编著.汽车设计丛书双离合自动变速器理论M .清华大学出版社，2004机械设计理论相关、机械设计手册，机械传动手册，机械制造工艺辞典及相关资料；车辆工程、汽车服务工程及现代机电控制与机电一体化等相关的书籍维普资料网、中文期刊网、各类网站等，了解相关的设计内容。工作进度安排起止日期主要工作内容2011.09.10-2011.09.15选题、定题、下达任务书2011.09.16-2011.09.26撰写开题论证审批表、开题论证2011.09.27-2012.03.25调查、收集资料、论文提纲及论文写作2012.03.25-2012.03.30论文中期检查2012.04.25-2012.04.30提交初稿2012.05.01-2012.05.09论文修改、交正稿2012.05.10-2012.05.14论文评阅2012.05.15-2012.05.20论文答辩要求完成日期：20 12 年 5 月 5 日指导教师签名：_ 接受任务日期：20 11 年 9 月 21 日；学生本人签名：_ 注：签名栏必须由相应责任人亲笔签名。湖南农业大学东方科技学院全日制普通本科生毕业论文双离合自动变速器的变速机构设计Design of the Transmission mechanism of DualClutehTransmission学生姓名：黄峰学号：200841930113年级专业及班级：2008级汽车服务工程（1）班指导老师及职称：肖名涛讲师学部：理工学部湖南长沙提交日期：2012年5月湖南农业大学东方科技学院毕业论文（设计）开题论证审批表学生姓名黄峰学号200841930113年级专业及班级2008级汽车服务工程专业（一）班指导教师及职称肖名涛讲师开题时间2011年 9月 25 日毕业论文（设计）题目双离合自动变速器的变速机构设计文献综述（选题研究意义、国内外研究现状、主要参考文献等）研究意义：世界环境的不断恶化以及石油的不断消耗殆尽为电动汽车的开发应用提供了一个良好的发展契机。这也为自动变速器的应用发展提供了一个更加广阔的空间。目前，汽车市场中有四种不同的自动变速器：电控机械式自动变速器(AMT)、连续可变传动比自动变速器(CVT)和电控液力机械自动变速器(AT)以及双离合器电控机械式自动变速器（DCT），其中它们都有各自的优缺点。在权衡各种自动变速器的优缺点的基础之上，从创造性、探索性的角度尝试一种将离合与变速两者集合为一体的齿轮离合式自动变速器的设计与研究。汽车是由多系统组成的统一体。变速系统是汽车关键系统之一，其性能的优良与否以及完善程度，对汽车的动力性、经济性、舒适性和可靠性等起着决定性作用。汽车变速系统技术是由手动换挡向自动换挡逐步发展，尤其是计算机技术应用于换挡变速系统后，汽车自动变速技术得到了快速的发展。现代汽车变速器主要有四种型式: 电控机械自动变速器（AMT）、无级自动变速器（CVT）、液力机械自动变速器（AT）和双离合自动变速器（DCT），它们都具有各自不同性能特征。AT 和CVT 在换挡时不发生动力中断，具有良好的换挡品质，但机械效率较低，导致车辆的燃油经济性较差；AMT 的机械效率虽然高，但换挡时需要中断动力传递，影响了换挡的平顺性和车辆动力性；DCT 既继承了手动变速器传动效率高、安装空间紧凑、重量轻、价格便宜等许多优点，又完全实现了换挡过程的动力换挡，即在换挡过程中不中断动力，这不仅对AMT 来说是一个巨大的进步，而且还保留了AT 和CVT 等换挡品质好的优点，因此是自动变速器的发展方向。国内外研究现状： 1940年，Darmstadt大学教授Rudolph Franke第一个申请了双离合器变速器专利，该变速器曾经在卡车上试验过，但是没有投入批量生产。二十世纪80年代初的保时捷Prosche962C，也发明了专用于赛车的双离合变速器（PDK PorscheDoppel Kupplungen）。然而，在那个时代，未能成功将DCT/PDK技术投入。1985年，奥迪将双离合器技术应用于赛车上，当时被命名为“Audi SportQuattro S1赛车配合双离合器技术”。双离合器技术使奥迪赛车驰骋于当时的各大越野赛场，获得多项赛事的胜利。双重离合器的概念是非常先进，但作为新科技都存在着耐用性不佳的问题，耐用性的好坏同样决定了其成本的多寡，于是，其经过十余年的发展后，才真正被普通街车所用。考虑到零件使用寿命，设计人员选择了油槽膜片式离合器，离合器动作由液压系统来控制。到了20世纪90年代末期，大众公司和博格华纳携手合作生产第一个适用于大批量生产和应用于主流车型的DualTronic(R) 技术双离合变速器。博格华纳公司通过使用新的电子液压元件使DCT变成了实用性很强的变速器。2002年，DCT应用在德国大众高尔夫R32和奥迪TT V6上。2003年，其相继推广到高尔夫等其他车型上。2004年，DCT在德国大众途安（Touran）车型上首次与TDI柴油发动机匹配。DCT因其优秀的燃油经济性而在欧洲成为“新宠”。博格华纳的DCT新项目计划今年（2007年）投产，主要为豪华型乘用车跑车配套全年产能为60万套。2007年11月，博格华纳全面实施所宣布计划时，预计每年会面向230万个双离合变速器提供其创新的DualTronic(R) 技术。这一显著的增长受到该公司双离合变速技术首个上市所推动，该技术从世界各地的变速器和车辆制造商那赢得了业务，包括与大众、奥迪、布加迪(Bugatti)、上海汽车工业总公司和日产(Nissan)的项目以及格特拉克(Getrag)与5家全球汽车制造商的项目。目前，我国在变速器的发展上呈现出跳跃式变化，现在自动变速器主要以AT 为主，吉利、上海大众、上海通用等公司的汽车都采用AT。但随着我国汽车工业的迅猛发展，国家对DCT方面的研究也越来越重视。在国家“863”重大专项中，轿车DCT 的研发正式立项，按照国家产学研一体化的方针政策，已有多家企业积极与国内知名高校以及一些知名企业携手合作，投入了相当的人力、物力和财力，其研发队伍越来越大。参考文献：1 唐德江.双离合器式自动变速器的研究.D.武汉：华中科技大学，20052 吴光强，杨伟斌，秦大同双离合器式自动变速器控制系统的关键技术J机械工程学报., 2007，43(2).3 陈然,孙冬野,刘永刚,. 双离合器式自动变速器建模与控制系统仿真J. 重庆大学学报,2010,(9).4 董小洪. 双离合器自动变速器干式双离合器设计与分析D20105 Xubin Song, Jason Liu, Daniel Smedley. Simulation Study of Dual Clutch Transmission for Medium Duty Truck ApplicationsJ.SAE,2005(01):3590-3593.6 赵志强.湿式双离合器自动变速器建模及仿真分析D.长沙：湖南大学，20097 赵玉省.双离合器自动变速系统的综合控制D.重庆：重庆大学，2009188 Andreas Hegerath,Bergheim(DE).Dual Clutch For A Transmission With Two Input Shafts.US，Patent No.:6929107B2，2005209 康海涛.双离合器式自动变速器的研究.D.武汉：华中科技大学，200410 刘振军，秦大同，叶明等车辆双离合器自动变速传动技术研究进展分析J农业机械学报，200536(11)：16116411 杨伟斌，秦大同双离合器式自动变速器控制系统的关键技术J机械工程学报，2007，43(2)：132112 AUDI A G.Audi TT 3.2 quattro with shift gear-box(DSG)J Audi Word， 2003(2:20-4).13 陈家瑞.汽车构造M.北京：机械工业出版社，2000：10-97.14 王望予.汽车设计（第4版）M 北京：机械工业出版社，2010：78-113.15 刘维信.汽车设计M.北京：清华大学出版社，2001：158-207. 16 余志生.汽车理论（第三版）M北京：机械工业出版社，2000：1-88.17 Dr.-Ing. Michael Ebenhoch, Dr.-Ing. Ralf Kubalczyk,ZF Getriebe GmbH. 7-Speed Dual Clutch Transmission System for Sporty Application.J. DRIVE SYSTEM TECHNIQUE,2009(6).18 Kulkarni M, Shim T, Zhang Y. Shift dynamics and control of dual-clutch transmissions J. Mechanism and MachineTheory,2007,42: 168182.19 李华敏.齿轮机构设计与应用M.北京：机械工业出版社，200720 Zou, Z.Zhang,Y.Ahang,X.and Tobler, W. Modeling and Simula-tion ofTraction Drive Dynamics and Control. Journal of Mechanical Design, ASME Transaction,2001,Vol,123(4),556561研究方案（研究目的、内容、方法、预期成果、条件保障等）研究目的：通过对现在国内有的现有的双离合变速器类型，设计出适合中国国情的，操作简单，低成本的双离合变速器变速机构。研究内容：双离合自动离合器变速机构的设计研究方法：通过搜集资料、理解分析、设计、计算等步骤确定设计方案，利用绘图软件绘制所需要的图形。预期成果：1）完成毕业设计的文字说明 2)完成所有的CAD绘图条件保障：相关资料以及指导老师的相关指导。时间进程安排（各研究环节的时间安排、实施进度、完成程度等）阶段时间安排实施进度与完成程度12011.09.10-2011.09.15选题、定题、下达任务书22011.09.16-2011.09.26撰写开题论证审批表、开题论证32011.09.27-2012.03.25收集资料、制定方案和熟悉设计原理42012.03.25-2012.03.30正式设计阶段52012.04.25-2012.04.30设计的完善工作阶段62012.05.01-2012.05.09拟订并提交毕业设计初稿72012.05.10-2012.05.14经多次修改毕业设计初稿并提交正稿82012.05.15-2012.05.20毕业答辩开题论证小组意见组长签名：年月日专业委员会意见专业教研室主任签名：年月日注：此表意见栏必须由相应责任人亲笔填写。专业名称必须是全称，例如“会计学专业”，班序号用阿拉伯数字“1”、“2”标注。此表如不够填写，可另加页。湖南农业大学东方科技学院全日制普通本科生毕业论文（设计）开题论证记录学部：理工学部学生姓名黄峰学号200841930113年级专业及班级2008级汽车服务工程(1)班指导教师姓名肖名涛指导教师职称讲师论文（设计）题目双离合器自动变速器变速机构的设计论证小组质疑：1、双离合器自动变速器变速机构大致包含哪些方面的设计？2、你如何设计双离合器自动变速器变速机构？3、如何实现双离合器自动变速器变速机构的行驶稳定性？学生回答简要记录：论证小组成员签名论证地点：论证日期：年月日注：此表可从教务处网站下载中心下载。记录、签名栏必须用黑色笔手工填写。双离合自动变速器的变速机构设计目录摘要1Abstract21 前言32 课题研究的目的和意义32.1 课题的研究现状52.2 课题的研究内容及技术路线63 双离合器自动变速器传动方案的确定73.1 DCT结构的分析83.2 DCT双离合器形式的分析113.2.1 干式双离合器性能分析113.2.2 湿式双离合器性能分析123.3 DCT基本结构方案的确定133.4 本章小结134 双离合器自动变速器的设计与计算134.1 变速器主要参数的选择134.1.1 传动比范围134.1.2 变速器各档传动比的确定144.1.4 变速器的外形尺寸164.1.5 齿轮参数的选择164.1.6 各档齿轮齿数的分配174.2 变速器齿轮强度校核194.2.1 齿轮材料的选择原则194.2.2 计算各轴的转矩204.2.3 变速器齿轮弯曲强度校核204.2.4 轮齿接触应力校核244.3 轴的结构和尺寸设计264.4 本章小结285 结论29参考文献30致谢31摘要双离合器自动变速器由电控机械式自动变速器发展而来，它综合了液力机械自动变速器（AT）和电控机械自动变速器（AMT）的优点，能够实现动力换挡、减少了换档时间、提高了换档品质、极大地提高了汽车的舒适性和操纵性。本设计以双离合器式自动变速器的结构和工作原理为基础，针对干式双离合器自动变速器的设计方法，分析了各种不同变速器的布置方案并选定了本变速器的最终布置方案。对变速器中的主要零件包括齿轮形式、换挡结构形式作了阐述并进行了选择并对变速器的传动比的范围、中心距做初步的选择和设计。对变速器中的齿轮的模数、压力角、螺旋角、进行了选择并计算出齿轮其他的相关参数和对齿轮的校核。关键词：双离合器；自动变速器；传动比；齿轮；轴Design of The Transmission Mechanism of Dual ClutchTransmission Abstract DCT duo to Mechanical Transmission.Itinherits the advantages of Automatic Transmission(AT) and Automated Mechanical Transmission (AMT).It has the ability of power shifing that can reduce shift time andimprove shift quality.And the comfort and maneuverability of vehicle will be greatly improved. In this thesis,the study of dry type Dual Clutch Transmission is based on the Structural characteristics and working principle of DCT. For dry-type dual-clutch automatic transmission design, analyzed the layout of the various transmission options and selected the final layout of the transmission scheme. The major part of gear, including gear form, elaborated shift structure and make the choice and range of transmission gear ratio, center distance a preliminary selection and design. The gear on the transmission module, pressure angle, helix angle, were calculated gear selection and other relevant parameters and checking on the gear. Key words: Dual Clutch Transmission；Automatic transmission；Transmission Ratio；Gear ；Axis1 前言汽车自动变速技术是人们长期以来一直努力追求的目标，是车辆改进和完善传动系统的重要方向。自动变速技术始于1960年左右，到现在车辆的自动变速技术已取得了长足的进步。装备自动变速器的汽车，具有操纵方便、起步平稳、乘坐舒适性好、燃油经济性高、安全可靠等一系列优点，使得市场上对装备自动变速器的汽车的需求日渐高涨。汽车自动变速器的研究和应用有着更加重要的现实意义，各主要工业国家均在这方面投入了大量人力和财力，研制出种类繁多的各类自动变速器。自动变速器技术越来越完善，在越来越多的车辆上得到应用，成为现代汽车与现代工业发展的标志之一。随着我国的经济发展，家庭汽车的普及程度越来越高，且对乘用车的乘坐舒适性、燃油经济性和排放性能有了更高的要求。因此研究和开发既有高质量、操纵方便又有经济实用等特点的车辆具有广阔发展前景，来满足日益增长的广大消费者的需求。要实现这些功能，满足这些要求，就必须开发和研制出传动系中既能够高效传递发动机动力，又具有操纵方便的自动变速器1。2 课题研究的目的和意义由于汽车传动方式和控制方式的不同，汽车自动变速系统存在多种不同的类型。根据传动方式的不同，可以分为以下五类：液力传动、液压传动、机械传动、储能传动、电传动。汽车上应用较多的自动变速器主要有液力机械自动变速器（Automatic Transmission，AT）、无级变速器（Continuously Variable Transmission，CVT）和电控机械自动变速器（Automated Manual Transmission，AMT）以及最近发展的双离合器自动变速器（Dual Clutch Transmission，DCT）等四种。AT具有起步平稳、柔和，以及换挡迅速、无冲击等优点。除其装有的液力变矩器可以改善车辆性能外，还主要归功于它实现了动力换挡，即换挡过程中不切断动力传递，只是通过两个离合器(或制动器)间的切换完成，换挡时间极短，换挡品质与车辆性能好。但是它也具有效率低、动力性略差、结构复杂、成本高等缺点1；CVT虽具有速比无级变化的优点，可以实现转矩的无级传递，提高无级自动变速汽车的乘车舒适性、加速性以及燃油经济性。但是其起动性能差，一般需另加起动装置，并且无级自动变速器的设备更换量大、制造困难和价格也较高等缺点。AMT的工作原理决定了它在换挡过程中首先要分离离合器，然后将变速器摘空挡，再选挡、换挡，最后接合离合器。这样，当离合器分离后，直到离合器再重新接合之前，发动机的动力将不能被传递到车轮去驱动车辆运行，所以换挡过程中产生了动力传递的中断，这对车辆的动力性、舒适性以及燃油经济性和排放带来了一定的影响。特别是在舒适性方面，由于换挡过程的动力中断，必然会产生动力传动系统的冲击，影响了汽车的行驶平顺性，使得其在对舒适性要求高的车型上的应用受到了限制。同时动力中断也会造成一定的动力损失，影响了汽车的加速性能。为了解决中断动力换挡给车辆性能带来的影响，需要对电控机械式自动变速器的换挡过程进行精确的控制。特别是为了减少换挡过程中的冲击度，需要对发动机与变速器构成的动力总成在转速差、转矩等方面进行精确匹配和控制，但是这些仅在一定程度上改善其换挡性能，并不能从根本上解决问题。如果要进一步提高电控机械式自动变速器的性能，则需要增加发动机起、停等一些其它控制手段，反而增加了车辆的复杂程度和成本，得不偿失。所以，电控机械式自动变速器在对车辆舒适性等方面要求不高的车型上，例如低挡轿车、军用车辆、公共汽车、载重车等，由于其具有结构简单、成本低等优点，仍具有优势，但是在对舒适性要求高的车型上，其应用就具有了局限性。为了既可以充分利用AMT所具有的优点，又可以消除AMT中断动力换挡的缺点，双离合器式自动变速器（DCT）应运而生，它继承了手动变速器传动效率高、安装空间紧凑、重量轻、价格便宜等许多优点。DCT的优点体现在对车辆性能的提高和对自动变速器生产成本的降低两个方面。首先，因为DCT是按照动力换挡的原理来设计的，在换挡过程中避免了动力中断，保留了AT、CVT等换挡品质好的优点。车辆在换挡过程中，发动机的动力始终可以传递到车轮，换挡迅速平稳，不仅保证了车辆的加速性，而且由于车辆不再产生由于换挡时动力中断引起的冲击，也极大的改善了车辆运行的舒适性。而且，它大大缩短了换挡时间，两个离合器的切换时间通常在0.30.4秒左右，换挡完成时间非常短，所以不易被车辆乘客感觉到，极大的提高了换挡舒适性，保证了车辆具有良好的动力性与换挡品质2。其次，由于双离合器式自动变速器是在传统的手动变速器基础上进行自动化的，从而以结构简单的平行轴式结构达到了结构复杂的旋转轴（行星齿轮）式自动变速器的效果，但结构更加紧凑，成本更低。并且挡位是在离合器分离的情况下预先挂挡的，因此可以有较充分的转速同步时间，原来的同步器还可以改用啮合套，其结构更为简单，其成本远远低于AT、CVT等自动变速器。所以它与AMT一样、可以充分利用原有手动变速器的生产设备，只需增加少量的生产设备即可，生产继承性好，很适合现有的手动变速器生产厂，具有很高的经济效益和社会效益。总之，双离合器自动变速器既继承了手动变速器传动效率高、结构紧凑、重量轻、价格便宜等许多优点，而且实现了自动变速器的动力性换挡，又保留了液力机械自动变速器和无级自动变速器换挡品质好的优点，使车辆具有很好的动力性和经济性，相对于电控机械式自动变速器，是一个巨大的进步。2.1 课题的研究现状双离合器自动变速器的概念从产生到现在已经有七十年左右的历史。RudolfFranke在上个世纪30年代末首先提出将手动变速器变为动力换挡变速器的概念，用于改善卡车变速器的换挡品质。1939年德国人Kegresse.A第一个申请了双离合器变速器的专利，图1为Kegresse.A发明的双离合器自动变速器，其提出了将手动变速器分为两部分的设计概念。即一部分传递奇数挡，另一部分传递偶数挡。且其动力传递通过两个离合器联结两根输入轴，相邻各挡的从动齿轮交错与两输入轴齿轮啮合，配合两个离合器的控制，能够实现在不切断动力的情况下，改变传动比，从而缩短了换挡时间，有效地提高换挡品质，并在载货车上进行过相关的试验，但这种变速器并没有投入批量生产。图1 Kegresse发明的双离合器自动变速器 Fig.1 Kegresse present dual clutch automatic transmission上世纪80年代，保时捷公司重新设计发明了专用于赛车的双离合变速器(PDK Porsche Doppel Kupplungen)，如图2所示，消除了换挡时的动力传递停滞现象，但也未能将DCT技术投入批量生产3。随着电子控制技术的飞速发展，双离合器自动变速器的研究开发取得了很大的突破，并且其量产和大范围的应用于普通轿车也成为可能性。2005年，由Ricardo公司研发的7挡DCT已经装配于Bugatti Veyron上；2008年4月，配备LuK干式双离合器的7挡DSG变速器在德国大众汽车公司进入量产，这款变速器有较强的抗疲劳强度的能力，在结构紧凑型、燃油经济性方面比湿式双离合器更胜一筹；截至2010年底，除大众公司外，另有保时捷、宝马、尼桑、福特、沃尔沃、奥迪等多家公司向市场推出了配备DCT的车型。预计到2011年底欧洲生产的车辆约6.5%采用双离合器传动技术，而福特汽车将成为采用双离合器传动汽车的第二大汽车生产商。图2 保时捷应用于赛车上的双离合器自动变速器Fig.2 Porsche applied to racing on a dual clutch automatic transmission与国外相比，国内对双离合器自动变速器的研究较晚、较少。2006年，国家将双离合器自动变速器列为“十一五”国家863计划重点项目进行研究，从此其在国内得到了迅速发展； 2008年杭齿集团等研究结构研究的6挡干式DCT获得重大突破；上汽集团2008年开始DCT的研究，并于2009年生产出样机；2009年吉利集团推出其研究的DCT样机。在渝举行的“中国工程科技论坛2010中国汽车自主创新”上获悉，上汽正加速研发我国自主创新、拥有国际领先技术的湿式双离合器自动变速箱，并表示该项产品将于不久正式面世。同时，2011年2月比亚迪也推出自主研发的双离合器式自动变速器。2.2 课题的研究内容及技术路线我国是以平行轴式变速器生产为主的国家，生产双离合器自动变速器可以充分利用原有手动变速器的生产设备，只需增加少量的生产设备即可，生产继承性好，可以大大的减小成本，因此发展和研究双离合器自动变速器将是实现汽车自主创新的一个重要方向。所以本课题旨在通过对双离合器自动变速器的结构、工作原理的分析与比较，为以后的设计工作提供一定的参考。主要进行以下工作：1) 首先以DCT系统的工作原理为基础，总结归纳出各种可能的双离合器自动变速器的结构和布置型式，以及其各个结构的优缺点，从中选择适合原型车的布置形式，同时对换挡执行机构方案进行比较分析。2）根据对双离合器自动变速器的分析，提出齿轮轴系的参数选择原则和结构设计方法。3）根据原型车参数，应用已经确定的DCT结构和尺寸的设计原则与方法，设计干式双离合器自动变速器的基本结构。技术路线图如图3所示。双离合器自动变速器的原理分析双离合器自动变速器的结构分析及确定双离合器结构形式分析及确定双离合器自动变速器的主要参数计算齿轮参数计算各轴的结构尺寸计算齿轮校核各轴的校核轴承的选用及校核图3 技术路线图Fig.3 Technology Roadmap3 双离合器自动变速器传动方案的确定双离合器自动变速器既可以充分利用AMT的一系列的优点，又可以消除中断动力换挡的缺点。目前各大汽车公司研制的DCT采用的结构不尽相同，每种结构类型都有其适用的传动结构，所以对不同的DCT结构方案进行分析，以确定传动方案合理性是DCT设计开发的重要基础。双离合器自动变速器系统主要由双离合器、变速器、双离合器执行机构、变速器换挡执行机构、ECU和各种传感器等组成。DCT的基本原理相当于采用两套变速器和两个离合器。一个变速器处于工作状态时，另一变速器空转。通过两个离合器的切换来实现两变速器交替进入工作状态，可在动力切断时间很短的情况下完成换挡。换挡过程非常迅速，换挡时间不会超过0.2s，从而消除了切断动力换挡带来的问题。3.1 DCT结构的分析DCT是基于手动变速器的基础上发展的，DCT是通过将变速器按照奇、偶数分别布置在两个离合器所连接的两个输入轴上，通过控制离合器的切换完成换挡过程。其齿轮及轴系采用机械变速器定轴式结构，有多种传动方案4。在车辆处于停车状态时，两个离合器都处于分离状态，即两个离合器是常开式的。起步时，先将挡位切换为1挡，然后离合器CL1接合，车辆开始起步运行，离合器CL2仍处于分离状态，不传递动力。当车辆加速接近挡的换挡点时，由ECU控制自动换挡机构将挡位提前换入挡。当达到2挡的换挡点时，CL1离合器开始分离，同时CL2离合器开始接合，两个离合器交替切换，直到离合器CL1完全分离，离合器CL2完全接合，换挡过程结束。进入2挡后，TCU通过相关传感器信号判断车辆当前运行状态，进而计算出车辆即将进入运行的挡位，如果车辆加速，则下一个挡位为3挡，如果车辆减速，则下一个挡位为1挡。而1挡和3挡均连接在离合器CL1上，因为该离合器处于分离状态，不传递动力，故可以控制选换挡执行机构预先换入即将进入工作的挡位，当车辆运行达到换挡点时，只需要将正在工作的离合器CL2分离，同时将另一个离合器CL1接合，配合好两个离合器的切换时序即可方便地实现整个换挡过程。车辆继续行驶时，其它挡位的切换过程与上述分析类似。双离合器自动变速系统中换挡过渡过程实际就是两个离合器分离和结合的过渡过程。在换挡过程中，动力始终不会中断，这样完成的换挡过程成为动力换挡，这与液力自动变速器的换挡过程是一样的，其控制原理如图4所示6。图4. 双离合器自动变速系统控制原理图Fig.4 Double clutch automatic transmission system control principle diagram为了使汽车具有较好的动力性和燃油经济性，双离合器自动变速器通常设有5个或6个前进挡和一个倒挡，有的也有7个前进挡。按中间轴的数量，其可分为两轴式、单中间轴和双中间轴式三种型式7。两轴式DCT没有中间轴，两根输入轴中的常啮合齿轮直接与输出轴的相应齿轮相啮合，动力从输出轴传出。图5为两轴式DCT传动简图。两轴式DCT结构简单、紧凑。其缺点是挡位数不宜过多，增加挡位数会增加实心输入轴和输出轴的长度。由于没有直接挡，因此在高挡工作时，齿轮和轴承均承载，噪声较大，也增加了磨损，这也是它的缺点。两轴式DCT多在前置发动机前轮驱动或后置发动机后轮驱动的中型和紧凑型轿车上使用。图5 两轴式双离合器自动变速器Fig.5 Two type double clutch automatic transmission图6为单中间轴式双离合器自动变速器结构简图。单中间轴式双离合器变速器主要由双离合器、两根输入轴、一根输出轴、各挡齿轮及与其对应的同步器组成。其1、3、5挡与离合器与CL1连接在一起，2、4、6挡连接在CL2离合器上，即将变速器的挡位按奇、偶数分别与两个离合器分开配置，变速器换挡所用的同步器等与原来的普通手动变速器完全相同7。图6 单中间轴式双离合器自动变速器Fig.6 Single shaft type double clutch automatic transmission单中间轴式DCT的两个输入轴中的常啮合齿轮直接与中间轴中相应的齿轮啮合，中间轴再通过两个齿轮将动力传递到输出轴。中间轴自动变速器只有一根中间轴，动力从输入轴通过齿轮副传递到中间轴，再从中间轴传递到输出轴。输入轴与输出轴在同一条直线上，中间轴平行于输入轴布置。由于只有一根中间轴，除直接挡外，所有挡位的从动齿轮都布置在中间轴上，这就使得中间轴的轴向长度很大。为了保证中间轴具有足够的刚度，在中间布置了轴的支柱使得自动变速器的结构较复杂。因为单中间轴DCT的输入轴和输出轴的轴线在同一条直线上，所以能方便布置直接挡。直接挡是中间轴DCT最大的优点。单中间轴DCT的缺点是除直接挡外，其他挡位传动效率有所降低，当前进挡挡位较多时，实心输入轴和中间轴都较长，所以单中间轴式DCT一般应用于对变速器轴向尺寸要求不高的车辆上。双中间轴式双离合器变速器主要由双离合器、两根输入轴、两根中间轴、一根输出轴、各挡齿轮及与其对应的同步器组成。图7为双中间轴式双离合器自动变速器的结构简图。两个离合器各自与不同的输入轴相连，离合器CL1通过空心轴和憜轮与奇数挡位1、3、5和倒挡相连，离合器CL2则通过实心轴与偶数挡位2、4、6相连。发动机的曲轴通过飞轮与两个离合器主动部分连接。双中间轴式DCT的工作过程与单中间轴式相同。双中间轴DCT与单中间轴DCT最大的区别就是用两根中间轴代替了一根中间轴，分别传递输入轴到输出轴的转矩。这种结构布置的优点是能有效减小变速器的轴向尺寸，缺点是增加了变速器的径向尺寸。因为双中间轴DCT每一挡位至少通过两对齿轮啮合才能将动力输出，所以与两轴式DCT相比，双中间轴自动变速器的传动效率较低，但是由于其能有效的减小变速器轴的长度，减小自动变速器的尺寸，且适图7 双中间轴式双离合器自动变速器Fig.7 Double shaft type double clutch automatic transmission合于布置较多挡位数，所以在对变速器的轴向尺寸要求较高的情况下，如前置前驱动乘用车的变速器布置为横置工作时，或者中、重型商用车传递转矩大，为提高其强度与刚度时，一般采用此传动结构，尤其在中、大型和豪华型轿车中得到广泛使用。3.2 DCT双离合器形式的分析DCT系统的性能特点主要源于所采用的双离合器的形式。双离合器作为DCT的重要部件之一，其工作性能直接关系到车辆的是否正常起步及换挡品质。为确保传动可靠、分离彻底、结合柔顺、换挡快速、体积小、质量轻、寿命长和易制造等特点，所以从性能、结构、生产制造方式和操纵控制方面，都对双离合器提出了较高要求8。目前,在DCT系统中通常采用干式单片或湿式多片两种结构型式9。3.2.1 干式双离合器性能分析干式双离合器具有从动部分转动惯量小、结构简单、调整方便、分离彻底、转矩过载保护、效率高、成本相对较低、不需辅助动力等优点。两个离合器一般采用轴向并排布置，通过两组分离杠杆分别控制两个离合器的分离和接合。这种结构的双离合器往往轴向尺寸较大，给总体布置带来一定的难度。干式双离合器可以通过压盘和飞轮吸收较大热量，对滑磨产生热量的速度不敏感，但因空气散热较慢，热量不易在短时间内散发出去，因此受到滑磨产生的总热量的限制。干式离合器适于在短时间内结合，因为这样滑磨的时间短，产生热量少，所以干式双离合器适用于小转矩作用，短时间滑磨的工况。干式双离合器则通过离合器从动盘上的摩擦片来传递转矩，由于节省了相关液力系统再结合干式离合器本身所具有的传递转矩的高效性，干式系统很大程度地提高了燃油经济性，电机驱动的干式双离合器的油耗通常比液压驱动的湿式双离合器低4%6%。但由于干式离合器的热容量远远低于湿式离合器，在大功率输入的情况下，系统很快就会达到热容极限，导致其使用寿命降低，承载能力下降。采用干式双离合器的变速器系统的效率得以显著提高。变速器可以省去吸滤器、油冷器和变速器壳体中的高压油管。使其可以设计的更加紧凑。干式双离合器的外形尺寸比湿式双离合器稍大，特别是轴向尺寸长，这是由双离合器的布局和所选用的摩擦材料所决定的。这样，在车上布置两个干式离合器，而且还要布置两个离合器的操纵机构需要的安装空间很大；并且在离合器片磨损后，需要定期更换摩擦片。这都给DCT采用干式离合器带来了困难。采用膜片弹簧作压紧弹簧可以弥补干式离合器的上述缺点：首先，膜片弹簧本身兼起压紧弹簧和分离杠杆的作用，使得离合器结构大为简化，质量减轻，并显著地缩短了离合器的轴向尺寸。其次，由于膜片弹簧与压盘在整个圆周接触，使压力分布均匀，摩擦片的接触良好，磨损比较均匀。另外，由于膜片弹簧具有非线性的弹性特性，故在从动盘磨损后，仍能可靠地传递发动机的转矩而不致产生滑磨。此外，因膜片弹簧是一种旋转对称零件，平衡性好，高速下其压紧力降低很少10。3.2.2 湿式双离合器性能分析湿式离合器有较好的可控性和控制品质,结构比较单一，具有压力分布均匀、磨损小且均匀、传递转矩容量大、不用专门调整摩擦片间隙等特点。由于它用液压油强制冷却，允许起步时较长时间打滑，并且高挡起步时不会烧损衬面，寿命可达干式离合器的56倍。湿式双离合器受限于产生热量的速度，但不受产生的总热量的限制。在结合过程，尽管会产生较多的热量，但因冷却油能不断把热量带走，离合器仍能保持很好的工作状态。湿式离合器具有良好的散热特点，适用于离合器结合过程中压力逐步增加、发热速度较慢的工作状况。湿式双离合器的转矩传递通过浸没在油中的湿式离合器摩擦片来实现。湿式离合器工作环境对外全封闭，免受外界温度、粉尘及内部机油的影响，工作性能稳定。摩擦副间有油膜存在，接合过程中为混合摩擦状态，接合过程平顺。但湿式离合器摩擦片与对偶钢片均较薄，其损坏形式多为瞬时温升过高或温度分布不均导致的烧蚀或翘曲，而不是摩擦片的磨损。工作过程中需要强制冷却系统，从而造成功率损失。同时由于液压油的存在，导致离合器不能彻底分离，产生功率损失，其结构比干式复杂，因而制造难度大，制造成本高。通过干式与湿式离合器性能比较可知，虽然湿式双离合器采用强制冷却措施具有散热效果好的明显优点，但其复杂的结构增加了制造难度与成本。而与之相比，由于目前膜片弹簧的引用弥补了干式离合器结构尺寸较大的缺点，使得开发具有良好的生产继承性、较高的传动效率、相对较低的生产成本等特点。另外，对于轻型轿车，因其工作转矩小，更符合干式双离合器适用于小转矩作用工况的条件11。3.3 DCT基本结构方案的确定根据上述DCT的双离合器模块、齿轮轴系结构及执行机构的结构形式特点，结合本文研究的原型车特点和要求，确定所要开发设计的DCT双离合器、机械系统和执行机构的基本结构方案。1）结合原型车的参数要求，本文中研究的DCT采用干式双离合器的结构方案。2）根据常见的DCT结构特点及其适用的乘用车的布置形式，选择双中间轴式的结构设计方案。3.4 本章小结本章详述了双离合器自动变速器的基本工作原理。对不同结构的DCT结构形式进行了分析，主要分析了两轴式、单中间轴式、双中间轴式的结构特点，分析了干式和湿式离合器的特性，为结构选型提供参考。对DCT的执行机构方案进行了分析，根据原车的结构和相关参数，确定设计的结构方案。4 双离合器自动变速器的设计与计算4.1 变速器主要参数的选择本次毕业设计是在给定主要整车参数的情况下进行设计，整车主要技术参数如表1所示。表1 整车主要技术参数Table 1 The vehicle main technical parameters发动机最大功率200/6200（kw/rpm）车轮型号245/40R18发动机最大转矩250/5000（Nm/rpm）最高车速250km/h前轴负荷8000N后轴负荷7000N轮胎气压2.5MPa转向盘操纵力不超过200N4.1.1 传动比范围变速器传动比范围是指变速器最高档与最低档传动比的比值。最高档通常是直接档，传动比为1.0；有的变速器最高档是超速档，传动比为0.70.8。影响最低档传动比选取的因素有：发动机的最大转矩和最低稳定转速所要求的汽车最大爬坡能力、驱动轮与路面间的附着力、主减速比和驱动轮的滚动半径以及所要求达到的最低稳定行驶车速等。目前乘用车的传动比范围在3.04.5之间，总质量轻些的商用车在5.08.0之间，其它商用车则更大14。本设计最高档传动比为0.8。4.1.2 变速器各档传动比的确定(1)、主减速器传动比的确定发动机转速与汽车行驶速度之间的关系式为：（1）式中：汽车行驶速度（km/h）；发动机转速（r/min）；车轮滚动半径（m）；变速器传动比；主减速器传动比。已知：最高车速=250 km/h；最高档为超速档，传动比=0.8；车轮滚动半径(mm)；发动机转速=6200（r/min）；由公式（1）得到主减速器传动比计算公式：（2） (2)、最低档传动比计算按最大爬坡度设计，满足最大通过能力条件，即用一档通过要求的最大坡道角坡道时，驱动力应大于或等于此时的滚动阻力和上坡阻力（加速阻力为零，空气阻力忽略不计）16。用公式表示如下：（3）式中：G 车辆总重量(N)；坡道面滚动阻力系数(对沥青路面=0.010.02)；发动机最大扭矩(Nm)；主减速器传动比；变速器传动比；为传动效率（0.850.9）；R 车轮滚动半径；最大爬坡度（一般轿车要求能爬上30%的坡，大约）由公式（3）得：（4）已知：；r=0.3266m； Nm；，把以上数据代入（4）式：根据驱动车轮与地面辐照条件确定：即：为道路附着系数，取值范围为0.50.6，取为0.6为汽车满载静止于水平面，驱动桥给地面的载荷，这里取70%mg，把数据代入（4）式得：所以，一档转动比的选择范围是：校核最大传动比：=3.04.5校核得到=3.5 在3.04.5之间，故 (3)、变速器各档速比的配置按等比级数分配其它各档传动比，即： 4.1.3 中心距的选择初选中心距可根据经验公式计算：（5）式中：A 变速器中心距（mm）；中心距系数，多档的变速器=8.99.3；发动机最大输出转距为250（Nm）；变速器一档传动比为2.8；变速器传动效率，取96%。（8.99.3）=78.83mm初取A=80mm。4.1.4 变速器的外形尺寸变速器的横向外形尺寸，可以根据齿轮直径以及倒档中间齿轮和换档机构的布置初步确定。影响变速器壳体轴向尺寸的因素有档数、换档机构形式以及齿轮形式。乘用车变速器壳体的轴向尺寸可参考下列公式选用：mm初选长度为270mm。4.1.5 齿轮参数的选择(1)、模数选取齿轮模数时一般要遵守的原则是：为了减少噪声应合理减小模数，同时增加齿宽；为使质量小些，应该增加模数，同时减少齿宽；从工艺方面考虑，各档齿轮应该选用一种模数。对于轿车，减少工作噪声较为重要，因此模数应选得小些。轿车模数的选取以发动机排量作为依据，由表2选取其他各档模数为，由于轿车对降低噪声和振动的水平要求较高，所以各档均采用斜齿轮。（2）、压力角压力角较小时，重合度较大，传动平稳，噪声较低；压力角较大时，可提高轮齿的抗弯强度和表面接触强度。表2汽车变速器齿轮的法向模数Table 2 Automobile transmission gear normal module车型乘用车的发动机排量V/L货车的最大总质量/t1.0V1.61.6V2.56.014对于轿车，为了降低噪声，应选用14.5、15、16、16.5等小些的压力角。国家规定的标准压力角为20，所以普遍采用的压力角为20。啮合套或同步器的压力角有20、25、30等，普遍采用30压力角15。本变速器为了加工方便，故全部选用标准压力角20。（3）、螺旋角齿轮的螺旋角对齿轮工作噪声、轮齿的强度和轴向力有影响。选用大些的螺旋角时，使齿轮啮合的重合度增加，因而工作平稳、噪声降低。试验证明：随着螺旋角的增大，齿的强度相应提高，但当螺旋角大于30时，其抗弯强度骤然下降，而接触强度仍继续上升。因此，从提高低档齿轮的抗弯强度出发，并不希望用过大的螺旋角；而从提高高档齿轮的接触强度着眼，应当选用较大的螺旋角。本设计初选螺旋角全部为24。（4）、齿宽齿宽对变速器的轴向尺寸、质量、齿轮工作平稳性、齿轮强度和齿轮工作时的受力均匀程度等均有影响。考虑到尽可能缩短变速器的轴向尺寸和减小质量，应该选用较小的齿宽。另一方面，齿宽减小使斜齿轮传动平稳的优点被削弱，此时虽然可以用增加齿轮螺旋角的方法给予补偿，但这时轴承承受的轴向力增大，使其寿命降低。齿宽较小又会使齿轮的工作应力增加。选用较大的齿宽，工作中会因轴的变形导致齿轮倾斜，使齿轮沿齿宽方向受力不均匀造成偏载，导致承载能力降低，并在齿宽方向磨损不均匀。通常根据齿轮模数的大小来选定齿宽：斜齿，取为6.08.5斜齿轮取7.0，mm（5）、齿顶高系数齿顶高系数对重合度、轮齿强度、工作噪声、轮齿相对滑动速度、轮齿根切和齿顶厚度等有影响。若齿顶高系数小，则齿轮重合度小，工作噪声大；但因轮齿受到的弯矩减小，轮齿的弯曲应力也减少。在齿轮加工精度提高以后，包括我国在内，规定齿顶高系数取为1.00。为了增加齿轮啮合的重合度，降低噪声和提高齿根强度，有些变速器采用齿顶高系数大与1.00的细高齿19。本设计取为1.00。4.1.6 各档齿轮齿数的分配在初选中心距、齿轮模数和螺旋角以后，可根据变速器的档数、传动比和传动方案来分配各档齿轮的齿数。应该注意的是，各档齿轮的齿数比应该尽可能不是整数，以使齿面磨损均匀。根据图8确定各档齿轮齿数。图8 变速器传动方案简图Fig.8 Transmission diagram一挡： = = =48.72取=49，则=12.895，取=14则=35 修正中心距：=则A=80.45取A=71则=24.85二挡： = = =48.72取=49，则=14.94，取=15，则 = 34则A=80.45取A=71 则=24.85三挡：=1.85， = =48.72取=49 则=17.19取=17 则=32则A=80.45取A=71 则=24.85四挡： = = =48.72取=49 则=19.6取=19则=30则A=80.45取A=71 则=24.85五档： = = =48.72取=49 则=22.07取=23则=26则A=80.45取A=71 则=24.85六档： = = =48.72取=49 则=24.62取=25则=24则A=80.45取A=71 则=24.85七档： = = =48.72取=49 则=27.22取=27则=22则A=80.45取A=71 则=24.85倒挡齿轮：（直齿）倒挡选用的模数往往与一挡相近，故选用为=3.00倒挡传动比比一挡略大些取=3.0初选倒挡齿轮=14 =19 =304.2 变速器齿轮强度校核4.2.1 齿轮材料的选择原则（1）、满足工作条件的要求。不同的工作条件，对齿轮传动有不同的要求，故对齿轮材料亦有不同的要求。但是对于一般动力传输齿轮，要求其材料具有足够的强度和耐磨性，而且齿面硬，齿芯软。（2）、合理选择材料配对。如对硬度350HBS的软齿面齿轮，为使两轮寿命接近，小齿轮材料硬度应略高于大齿轮，且使两轮硬度差在3050HBS左右。为提高抗胶合性能，大、小轮应采用不同钢号材料。（3）、考虑加工工艺及热处理工艺。大尺寸的齿轮一般采用铸造毛坯，可选用铸钢或铸铁；中等或中等以下尺寸要求较高的齿轮常采用锻造毛坯，可选择锻钢制作。尺寸较小而又要求不高时，可选用圆钢作毛坯。软齿面齿轮常用中碳钢或中碳合金钢，经正火或调质处理后，再进行切削加工即可；硬齿面齿轮（硬度350HBS）常采用低碳合金钢切齿后再表面渗碳淬火或中碳钢（或中碳合金钢）切齿后表面淬火，以获得齿面、齿芯韧的金相组织，为消除热处理对已切轮齿造成的齿面变形需进行磨齿。但若采用渗氮处理，其齿面变形小，可不磨齿，故可适用于内齿轮等无法磨齿的齿轮18。由于一对齿轮一直参与传动，磨损较大，齿轮所受冲击载荷作用也大，抗弯强度要求比较高。应选用硬齿面齿轮组合，所有齿轮均选用20CrMnTi渗碳后表面淬火处理，硬度为5862HRC。4.2.2 计算各轴的转矩发动机最大扭矩为250N.m，最高车速5250Km/h，齿轮传动效率99%，轴承传动效率96%。输入轴 =250N.m输出轴 =2500.960.99=237.6N.m4.2.3 变速器齿轮弯曲强度校核轮齿强度计算轮齿弯曲强度计算（1）直齿轮弯曲应力图9齿形系数图Fig.9 Tooth form factor graph (6)式中：弯曲应力（MPa）；计算载荷（N.mm）；应力集中系数，可近似取=1.65；摩擦力影响系数，主、从动齿轮在啮合点上的摩擦力方向不同，对弯曲应力的影响也不同；主动齿轮=1.1，从动齿轮=0.9；齿宽（mm）；模数；齿形系数，如图9。当计算载荷取作用到变速器第一轴上的最大转矩时，一、倒挡直齿轮许用弯曲应力在400850MPa，货车可取下限，承受双向交变载荷作用的倒挡齿轮的许用应力应取下限。计算倒挡齿轮7，8，9的弯曲应力，=14，=23，=29， =0.165,=0.121，=0.126， = =641.04MPa400850MPa= =464.02MPa400850MPa =600.54MPa400850MPa =734MPa400850MPa(2)斜齿轮弯曲应力 (7)式中：计算载荷（Nmm）；法向模数（mm）；齿数；斜齿轮螺旋角（）；应力集中系数，=1.50；齿形系数，可按当量齿数在图中查得；齿宽系数=7.0重合度影响系数，=2.0。当计算载荷取作用到变速器第一轴上的最大转矩时，对乘用车常啮合齿轮和高挡齿轮，许用应力在180350MPa范围，对货车为100250MPa。（3）计算一挡齿轮10，11的弯曲应力=14，=35，=0.17，=0.165，=250Nm， =24.85=240.91MPa100250MPa=267.31MPa180350MPa（4）计算二挡齿轮5，6的弯曲应力=15，=34，=0.168，=0.171，=250N.m，=24.85=269.53MPa180350MPa=173.87MPa180350MPa（5）计算三挡齿轮12，13的弯曲应力=17，=32，=0.176，=0.173，=250N.m， =24.85=210.80MPa180350MPa=230.96MPa180350MPa（6）计算四挡齿轮1，2的弯曲应力=19，=30，=0.181，=0.174，=250N.m，=394.74N.m，=24.85 =197.51MPa180350MPa =222.58MPa180350Mpa4）（7）计算五挡齿轮16，17的弯曲应力=23，=26，=0.182，=0.173，=250N.m，=282.61N.m，=24.85 =150.67Pa180350MPa =188.12MPa180350Mpa（8）计算六挡齿轮3，4的弯曲应力=25，=24，=0.185，=0.183，=250N.m，=24.85=146.86MPa180350MPa=160.84MPa180350MPa（9）计算四挡齿轮14，15的弯曲应力=27，=21，=0.183，=0.168，=250N.m， =24.85=137.47MPa180350MPa=162.22MPa180350MPa4.2.4 轮齿接触应力校核 (8) 式中：轮齿接触应力（MPa）；齿面上的法向力（N），；圆周力（N），；计算载荷（Nmm）；为节圆直径（mm）；节点处压力角，为齿轮螺旋角；齿轮材料的弹性模量（MPa）；齿轮接触的实际宽度（mm）；，主从动齿轮节点处的曲率半径（mm），直齿轮，斜齿轮，；、主、从动齿轮节圆半径（mm）。整理后得到斜齿轮接触应力将作用在变速器第一轴上的载荷作为作用载荷时，变速器齿轮的许用接触应力见表3。表3 变速器齿轮许用接触应力Table 3 Transmission gear of allowable contact stress齿轮/MPa渗碳齿轮液体碳氮共渗齿轮一档和倒档1900-2000950-1000常啮合齿轮和高档齿轮1300-1400650-700一档齿轮接触应力校核已知：Nmm；MPa；mm，由于作用在两齿轮上的力为作用力与反作用力，故只计算一个齿轮的接触应力即可，将作用在变速器输入轴上的载荷作为计算载荷，将以上数据代入可得：Mpa同理，其他各档齿轮接触应力见表4、表5以上各档变速器齿轮的接触应力均小于齿轮的许用接触应力，所以各档均合格。表4 变速器一到五档齿轮接触接触应力Table 4 The transmission to the fifth gear contact stress齿轮一档二档三档四档五档10、115、612、131、216、17输入轴最大转矩（Nmm）250000弹性模量（MPa）206000齿宽（mm）21节点处压力角（）20齿轮螺旋角（）24.85节圆直径 (mm)46.2949.5956.2062.8276.04主动齿轮节圆半径（mm）23.14524.79528.131.4138.02齿轮一档二档三档四档五档从动齿轮节圆半径（mm）57.85556.20552.949.5942.98接触应力（MPa）1257.331166.521054.82982.221134.61表5 变速器六档、七档、倒档齿轮接触接触应力Table 5 Transmission six gear, seven gear, the reverse gear contact stress齿轮六档七档倒档3、414、15678输入轴最大转矩（Nmm )250000弹性模量（MPa）206000齿宽（mm）19.25节点处压力角（）20齿轮螺旋角（）24.85节圆直径 (mm)82.6589.295774.63主动齿轮节圆半径（mm）41.32544.63528.537.3125.35从动齿轮节圆半径（mm）39.67533.6352162.6996.65接触应力（MPa）1068.541001.351096.481096.481661.654.3 轴的结构和尺寸设计变速器在工作时，由于齿轮上有圆周力、径向力和轴向力作用，变速器的轴要承受转矩和弯矩。要求变速器的轴应有足够的刚度和强度。因为刚度不足会产生弯曲变形，结果破坏了齿轮的正确啮合，对齿轮的强度、耐磨性等均有不利影响。4.3.1 初选轴的直径在已知两轴式变速器中心距时，轴的最大直径和支承距离的比值可在以下范围内选取：对输入轴，=0.160.18；对输出轴，0.180.21。输入轴花键部分直径（mm）可按下式初选取： (9)式中：经验系数，=4.04.6；发动机最大转矩（N.m）。输入轴花键部分直径：=25.2028.98mm初选输入、输出轴支承之间的长度=265mm。按扭转强度条件确定轴的最小直径：式中： d轴的最小直径（mm）；轴的许用剪应力（MPa）；P发动机的最大功率（kw）；n发动机的转速（r/min）。将有关数据代入（9）式，得：mm所以，选择输入二轴的花键处最小直径为32mm。根据轴的制造工艺性要求20，将轴的各部分尺寸初步设计如图10、11、12所示：图10 输入1轴各部分尺寸Fig.10 The size of each part1 input shaft图11 输入2轴各部分尺寸Fig.11 The size of each part2 input shaft图12 输出轴各部分尺寸Fig.12 The output shaft of the size of each part4.4 本章小结本章主要对变速器的主要参数进行了选择，基本上完成了变速器主要尺寸的计算；同时对变速器各档齿轮进行弯曲疲劳强度和接触疲劳强度校核、对输入轴
