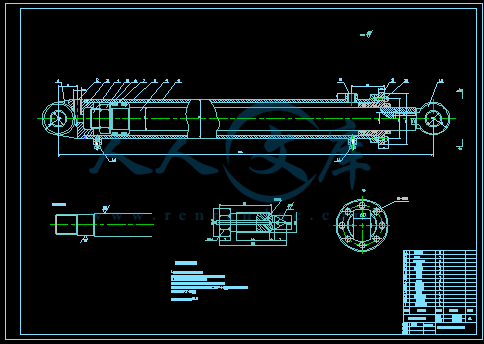

液压缸A1.dwg

双铰接剪叉式液压升降台的设计

资源目录

双铰接剪叉式液压升降台的设计.zip

603.双铰接剪叉式液压升降台的设计

图

外文翻译

中英文如何延长轴承寿命.doc---(点击预览)

说明书

双铰接剪叉式液压升降台的设计.doc---(点击预览)

任务书.doc---(点击预览)

zhaiyao.doc---(点击预览)

液压系统图A1.dwl

压缩包内文档预览：

编号：439605 类型：共享资源大小：1.13MB 格式：ZIP 上传时间：2015-06-06 上传人：优****料 IP属地：广东

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 双铰接剪叉式液压升降台设计

资源描述：

双铰接剪叉式液压升降台的设计

摘要：双铰接剪叉式升降台的设计是在原由的剪叉式升降台的基础上，运用现在的灵活性、安全性、经济性等指标；结构以能够满足灵活性要求较高的汽车维修需要为前提,通过不同型号和响应福建达到满足物流、汽车维修等性能要求。

通过对双铰接剪叉式升降台机构位置参数和动力参数的技术，结合具体实例，对机构中良种液压缸布置方式分析比较，并根据要求对液压传动系统个部分进行设计计算最终确定液压执行元件-液压缸，通过对叉杆的各项受力分析确定台板与叉杆的载荷要求，最终完成剪叉式液压升降台的设计要求。

关键字：升降台；剪叉式；液压

Double-hinged scissors hydraulic lifting platform design

Abstract: Double-hinged scissors lifts in the design of the previously scissors lifts on the basis of the present application flexibility, security, economic and other indicators, structural flexibility to meet higher requirements of vehicle maintenance the need for premise, and the response by different models to meet Fu jian logistics, vehicle maintenance, and other performance requirements.

Through the double-hinged scissors lifts Position parameter and the dynamic parameters of technology, combined with specific examples, the agency improved in the hydraulic cylinder layout analysis and comparison, and in accordance with the requirements of part of a hydraulic system design and calculation of final Pressure implementation components - hydraulic cylinder, through analysis of the fork-defined plate and fork-load requirements, the final completion of scissors hydraulic lifts the design requirements.

Key Words：Cage assembly；Scissors forks are dyadic；Hydraulic pressure

第一章绪论••••••••••••••••••••••••••••••••••••••••••••••••••••••••1

1.1 举升机的发展简史•••••••••••••••••••••••••••••••••••••••••••••••••••••1

1.2 汽车举升机的设计特点•••••••••••••••••••••••••••••••••••••••••••••••2

1.3 汽车举升机的安全保证措施•••••••••••••••••••••••••••••••••••••••••••3

1.3.1 设计制造方面的安全保证措施•••••••••••••••••••••••••••••••••••••••3

1.3.2 使用维护方面的安全保证措施•••••••••••••••••••••••••••••••••••••••4

第二章剪叉式升降台的应用及其受力分析的讨论•••••••••••••••••••••••••5

2.1剪叉式升降平台的三种结构形式•••••••••••••••••••••••••••••••••••••••5

2.2 双铰接剪叉式升降平台机构的位置参数计算•••••••••••••••••••••••••••6

2.3 双铰接剪叉式升降平台机构的动力参数计算•••••••••••••••••••••••••••8

2.4 剪叉式升降平台机构设计时应注意的问题••••••••••••••••••••••••••••••9

2.5 针对性比较小实例：•••••••••••••••••••••••••••••••••••••••••••••••••••9

2.6双铰接剪叉式升降平台机构中两种液压缸布置方式的分析比较•••••••••12

2.6.1问题的提出：••••••••••••••••••••••••••••••••••••••••••••••••••••••13

2.6.2两种布置方式的分析和比较：••••••••••••••••••••••••••••••••••••••14

2.6.3实例计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••••15

第三章液压传动系统的设计计算••••••••••••••••••••••••••••••••••••••••••20

3.1明确设计要求制定基本方案：•••••••••••••••••••••••••••••••••••••••••20

3.2制定液压系统的基本方案••••••••••••••••••••••••••••••••••••••••••••••20

3.2.1确定液压执行元件的形式•••••••••••••••••••••••••••••••••••••••20

3.2.2 确定液压缸的类型••••••••••••••••••••••••••••••••••••••••••••••••22

3.2.3 确定液压缸的安装方式•••••••••••••••••••••••••••••••••••••••••••22

3.2.4 缸盖联接的类型••••••••••••••••••••••••••••••••••••••••••••••••••22

3.2.5拟订液压执行元件运动控制回路•••••••••••••••••••••••••••••••••••22

3.2.6液压源系统••••••••••••••••••••••••••••••••••••••••••••••••••••••••22

3.3确定液压系统的主要参数••••••••••••••••••••••••••••••••••••••••••••••23

3.3.1载荷的组成与计算：••••••••••••••••••••••••••••••••••••••••••••••••23

3.3.2初选系统压力••••••••••••••••••••••••••••••••••••••••••••••••••••••25

3.3.3计算液压缸的主要结构尺寸••••••••••••••••••••••••••••••••••••••••26

3.3.4确定液压泵的参数•••••••••••••••••••••••••••••••••••••••••••••••••28

3.3.5管道尺寸的确定••••••••••••••••••••••••••••••••••••••••••••••…30

3.3.6油箱容量的确定•••••••••••••••••••••••••••••••••••••••••••••••• 31

3.4液压缸主要零件结构、材料及技术要求••••••••••••••••••••••••••••••••31

3.4.1缸体•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••31

3.4.2活塞•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••32

3.4.3活塞杆•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••33

3.4.4活塞杆的导向、密封和防尘•••••••••••••••••••••••••••••••••••••••33

3.4.5液压缸的排气装置••••••••••••••••••••••••••••••••••••••••••••••••34

3.4.6液压缸安装联接部分的型式及尺寸••••••••••••••••••••••••••••••••35

3.4.7绘制液压系统原理图••••••••••••••••••••••••••••••••••••••••••••••35

第四章台板与叉杆的设计计算•••••••••••••••••••••••••••••••••••••••••••39

4.1确定叉杆的结构材料及尺寸•••••••••••••••••••••••••••••••••••••••••••39

4.2横轴的选取••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••43

结论•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••44

致谢•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••45

参考文献•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••46

第一章绪论

汽车举升机是现代汽车维修作业中必不可少的设备，它的主要作用就是为发动机、底盘、变速器等养护和维修提供方便。举升机的从上世纪20年代开始使用，发展至今经历了许多的变化改进，种类也比较多，一般有柱式、剪式，其驱动方式有链条传动，液压传动，气压传动等。本章就从举升机的产生、发展以及制造工艺等方面进行简单的介绍。

1.1 举升机的发展简史

汽车举升机在世界上已经有了70年历史。1925年在美国生产的第一台汽车举升机，它是一种由气动控制的单柱举升机，由于当时采用的气压较低，因而缸体较大；同时采用皮革进行密封，因而压缩空气驱动时的弹跳严重且又不稳定。直到10年以后，即1935年这种单柱举升机才在美国以外的其它地方开始采用。

1966年，一家德国公司生产出第一台双柱举升机，这是举升机设计上的又一突破性进展，但是直到1977这种举升机才在德国以外的其它国家出现。现在双柱举升机在市场上以占据牢固的地位，其销量还在持续增长。它和四柱举升机相比，既有优点，也有缺点，以下将作一简要说明。

我们所见到的绝大多数举升机均采用固定安装方式。在举升前汽车必须驶上举升机。在移动式举升机方面也有几项成功设计，如剪式举升机、菱架式举升机等。但这类举升机仍存在两个主要问题，接近汽车下部较难；在车间移动举升机时难逾越地面上的障碍物。当然，可移动性是这类举升机的突出优点。现在固定安装的单柱、双柱、四柱举升机已在维修现场广泛采用，而移动式举升机却相对要少得多。

最初设计单柱举升机外，车辆较大，其底盘也能明显辨认，因而汽车检修区远远大于举升器件。而今绝大多数汽车均为“紧凑型”或“半紧凑型”，导致汽车检修区域接近主要举升机器件而不便操作。但在南美洲却属例外，那里仍然采用较大的车辆，这可能是单柱举升机在该地区的市场上仍然受到欢迎的重要原因。单柱举升机有两大优点：当其下降后，不致成维修车间的障碍物；汽车可在举升机上转动。但美国却受到了责难，主要是举升机的旋转会带来撞击操作人员的危险。单柱举升机的主要缺点是：第一，它需要在车间的地面挖掘一个相当大的坑穴后才能安装；其次，它只能为使用提供车轮支撑方式；第三，使用时难于接近汽车下部的一些重要检修区域。举升用的油缸潜藏在地下也给维修带来两大问题：第一是检修这些零部件颇为困难；其次是由于油缸所处的环境条件差，容易生锈，特别是地下水位较高时更是如此。

双柱举升机（包括液压式或机械式），均具有以下优点：第一，检修汽车下部具有很高的可接近性（几乎达到100%）；其次，采用车轮自由型的方式支撑汽车，因而拆卸车轮时不需要其它辅助性的举升措施；第三，结构紧凑，占地面小。双柱举升机的缺点是：第一为确保安全，安置举升机时要求非常严格，否则在举升过程中容易摇晃或颠覆；第二，由于举升机常采用车轮自由型的方式支撑汽车，如需采取车轮支撑型的方式维修汽车则甚感不便，如检查悬挂系统、检查转向机构间隙或进行车轮定位检验等；第三，由于举升臂和立柱承受悬臂或载荷所产生的巨大应力，其承力件易于磨损，因而双柱举升机的安全工作寿命一般要比四柱举升机低。

四柱举升机有四根立柱、两根横梁、用于支撑汽车的两个台板。举升前，汽车很容易正确无误地驶上四柱举升机的台板。由于台板内侧设备有凸缘，当汽车驶上台板时也不致坠入其间的空隙中。车轮支撑型四柱举升机的优点是：第一，举升机装载汽车时勿需较高的技术，操作也很简便；第二，承载时非常稳定；第三，支撑载荷受力简单，应力较低，从而延长了设备的使用寿命；第四，由于具有较高的使用价值，从经济上来看也是合算的；第五，易于维修；第六，在车间现场进行安装也较方便，只要地面平坦，其混凝土厚度能够固牢立柱的地脚螺栓即可。四柱举升机的缺点是：和双柱举升机相比，战地面积教大，对汽车检修区域可接近性较差。

解放后，特别是改革开放以来，我国的汽车维修行业有了很大的发展，为之服务的汽车维修设备行业已成为我国的新兴行业不断发展壮大。各种举升机设备如雨后春笋，不断涌现，质量不断提高，销量逐年增加。

有人说，对于汽车维修企业来说，汽车举升机可能是除厂房而外的最重要的投资，因为它具有至关重要和不可替代的作用，甚至直接影响到汽车维修业务的兴衰。汽车举升机是汽车维修设备行业的支柱设备之一，让我们生产出更多、更好、更受用户欢迎的汽车举升机，为汽车维修企业服务。

1.2 汽车举升机的设计特点

（1）举升机台板降到下位时，与地面应尽可能在同一平面上，为达到此目的，虽然可在地面上挖掘凹坑，但需增加投资费用，也破坏了车间地面的平整性。为此，在保证强度和刚度的前提下，应尽可能降低举升机台板和横梁的高度；这样，既便于汽车驶上举升机，又使驶上台板的斜面长度尽可能短，节约车间的占地。在条件许可时，举升机台板（或横梁）应选择专用型钢或用钢板拆弯成形。

（2）正确选择传动方式。采用机械传动（螺母、螺杆）或液压传动（油缸），均

用电动机驱动。机械传动的成本较高，耗能较多，但安全性较好。经验证明：机械传动的能耗为液压传动所需能耗的两倍（在举升载荷、举升时间均相同的条件下）。机械式举升机的螺母、螺栓磨损较快，而液压式举升机的维修量却相对要小些。虽然液压式举升机的技术难度较大，但多数零部件（液压泵、液压缸、阀门、密封元件等）均可外购或外协，当然一定要选用优资产品。

（3）丝绳的选择。为了减少滑轮直径从而缩小寄生机立柱的断面尺寸，应该选用高柔度的钢丝绳。钢丝绳应有较高的安全系数，一般应达8。为此，应增加钢丝绳钢丝的数目。如英国某公司3t系列的举升机所采用的钢丝绳的直径为9mm，两根并列，每根37股，每股6根钢丝。滑轮通常用钢材制成，而该公司采用玻璃纤维与尼龙混合制成（50%的玻璃纤维、50%的尼龙）。这样，不仅价格便宜，还能减轻钢丝绳的磨损，延长其使用寿命。

1.3 汽车举升机的安全保证措施

今天全世界都对在危险作业环境下工作的人们的安全寄予极大的关注。汽车举升机具有潜在的危险，因为人们要在其下面工作；当其升降时如不小心，也会碰伤手足。近年来不少国家还制定了专门性法规，以防止或至少使安全事故的可能性降低到最低限度。

汽车举升机的安全保证措施主要从两方面着手：一方面从设计制造方面采取措施，好提高汽车举升机的安全技术特性；另一方面则应在使用维修过程中遵循严格的操作规程，保证汽车举升机能在良好的技术状态下正确地运行。现分别说明与后。

1.3.1 设计制造方面的安全保证措施

当今世界上的许多先进技术，如自动控制\光电开关等，已广泛应用到各种安全装置的设计领域，因而在设计制造举升机时，应结合产品的特点，积极采用先进可靠实用的现代安全技术。以下仅列举多数举升机普遍采用的安全措施。

（1）举升机应能经受超负荷试验(包括举升和支撑)，一般应为最大举升能力的125%此时举升机的构件不得有任何永久性的变形和损坏。

（2）所有的操作控制机构均采用“双重保险”，以防误操作，即举升机运行前必需操作两个控制机构(或按钮开关)后才能驱动。

（3）所有的控制电路均采用失效保护，即任何单个元件失效，也不会使举升机坠或上升所造成非常危险的局面。

（4）所有的举升机器件均应有第二支撑系统。原有的提升系统失效时，它能自动进行有效的支撑。

（5）所有的柔性提升手段，如钢丝绳，链条等，均应有足够的安全系数，并在制造厂设置的保护罩内传动。

（6）所有的运动零件均应有防护装置，以免撞击操作人员的任何部位，特别是手，足，衣服等。

（7）所有举升机的设计均应把举升重物滑移的可能性降低到最低限度。

1.3.2 使用维护方面的安全保证措施

使用维护方面的安全保证措施涉及的范围很广，包括举升机有使用前的准备工作，举升汽车时应该注意的事项，承载时的稳定性，降下汽车时的注意事项，日常和定期维修检查工作等。虽然汽车举升机已有70年的历史，其设计原理并无多大改变;但如果忽视安全要求，超载使用，疏忽大意，仍然会造成严重事故，甚至发生人身伤亡。因此安全问题一定要引起使用单位和操作人员的高度重视。首先，应选购那些安全性能良好的汽车举升机，另外，还应认真学习和理解说明书中的各项安全注意事项并认真贯切执行。这里仅就使用维护举升机时普遍应当注意的事项说明于后。

（1）使用中的举升机每天都应进行检查。发现有效故障或零部件损坏时，不得再使用。维修时应采用该举升机的制造厂所提供的配件，不得随意代替或自制。

（2）举升机不得超载使用。每台举升机的额定载荷均注明在设备的铭牌上。特别要注意防止偏载，即整机虽未超载而某一举升臂确已超过允许的额定载荷。故欲举升那些前后轴载荷严重分配不均的汽车时应特别注意，能满足要求的才能装载使用。

（3）安置汽车和使用举升机均应由经过培训并经考核合格的人员操作。

（4）举升汽车时，车内不得有人。举升机升降和使用时，顾客和无关人员应远离举升机。

（5）举升机区域内不得有任何障碍物，如油脂、废物、瓦砾等。

（6）当汽车驶上举升机前，应清除通道，不得驶过或撞击举升臂，连接器，车轴支撑器等，以防损坏举升机或汽车。

（7）在举升机上承载汽车时应仔细操作。将举升机的支撑器安置到汽车制造厂推荐的举升机逞力接触点。只有当支撑器与汽车上的承力点接触严密后才能将举升机升起;对其接触的严密性进行认真检查后，才能将汽车举升到需要的工作高度。

（8）要注意某些汽车上的零部件由于移动或安装位置的不同会引起重心的急剧变化，从而导致举升汽车时的不稳定。

（9）举升机降下前，应将汽车下面的工具箱，台架及其它设备全部移开。要降下举升机前，还必须松开锁紧装置。

注意:如欲在汽车下面进行维修作业时，应将举升机提升到足够的高度，以便锁紧装置啮合。

第2章剪叉式升降台的应用及其受力分析的讨论

2.1剪叉式升降平台的三种结构形式

本讨论的目的通过分析气液动类的剪叉式升降平台机构特点，论述了设计时应注意的问题及其应用范围。气液动剪叉式升降平台具有制造容易、价格低廉、坚实耐用、便于维修保养等特点。在民航、交通运输、冶金、汽车制造等行业逐渐得到广泛应用。本设计中主要侧重于小型家用液压式的升降平台。在设计气液动剪叉式升降平台的过程中，一般我们会考虑如下三种设计方案，如简图2-1所示：







内容简介：: 如何延长轴承寿命摘要：自然界苛刻的工作条件会导致轴承的失效，但是如果遵循一些简单的规则，轴承正常运转的机会是能够被提高的。在轴承的使用过程当中，过分的忽视会导致轴承的过热现象，也可能使轴承不能够再被使用，甚至完全的破坏。但是一个被损坏的轴承，会留下它为什么被损坏的线索。通过一些细致的侦察工作，我们可以采取行动来避免轴承的再次失效。关键词：轴承失效寿命导致轴承失效的原因很多，但常见的是不正确的使用、污染、润滑剂使用不当、装卸或搬运时的损伤及安装误差等。诊断失效的原因并不困难，因为根据轴承上留下的痕迹可以确定轴承失效的原因。然而，当事后的调查分析提供出宝贵的信息时，最好首先通过正确地选定轴承来完全避免失效的发生。为了做到这一点，再考察一下制造厂商的尺寸定位指南和所选轴承的使用特点是非常重要的。对轴承的噪声、扭矩、偏差、可暴露于污物和有害液体的程度以及温度极限的要求进行研究同样是至关重要的。研究上述要求可以为确定轴承是否用于某种工作提供进一步的线索。1 轴承失效的原因在球轴承的失效中约有40%是由灰尘、脏物、碎屑的污染以及腐蚀造成的。污染通常是由不正确的使用和不良的使用环境造成的，它还会引起扭矩和噪声的问题。由环境和污染所产生的轴承失效是可以预防的，而且通过简单的肉眼观察是可以确定产生这类失效的原因。通过失效后的分析可以得知对已经失效的或将要失效的轴承应该在哪些方面进行查看。弄清诸如剥蚀和疲劳破坏一类失效的机理，有助于消除问题的根源。只要使用和安装合理，轴承的剥蚀是容易避免的。剥蚀的特征是在轴承圈滚道上留有由冲击载荷或不正确的安装产生的压痕。剥蚀通常是在载荷超过材料屈服极限时发生的。如果安装不正确从而使某一载荷横穿轴承圈也会产生剥蚀。轴承圈上的压坑还会产生噪声、振动和附加扭矩。类似的一种缺陷是当轴承不旋转时由于滚珠在轴承圈间振动而产生的椭圆形压痕。这种破坏称为低荷振蚀。这种破坏在运输中的设备和不工作时仍振动的设备中都会产生。此外，低荷振蚀产生的碎屑的作用就象磨粒一样，会进一步损害轴承。与剥蚀不同，低荷振蚀的特征通常是由于微振磨损腐蚀在润滑剂中会产生淡红色。消除振动源并保持良好的轴承润滑可以防止低荷振蚀。给设备加隔离垫或对底座进行隔离可以减轻环境的振动。另外在轴承上加一个较小的预载荷不仅有助于滚珠和轴承圈保持紧密的接触，并且对防止在设备运输中产生的低荷振蚀也有帮助。造成轴承卡住的原因是缺少内隙、润滑不当和载荷过大。在卡住之前，过大的摩擦和热量使轴承钢软化。过热的轴承通常会改变颜色，一般会变成蓝黑色或淡黄色。摩擦还会使保持架受力，这会破坏支承架，并加速轴承的失效。材料过早出现疲劳破坏是由重载后过大的预载引起的。如果这些条件不可避免，就应仔细计算轴承寿命，以制定一个维护计划。另一个解决办法是更换材料。若标准的轴承材料不能保证足够的轴承寿命，就应当采用特殊的材料。另外，如果这个问题是由于载荷过大造成的，就应该采用抗载能力更强或其他结构的轴承。蠕动不象过早疲劳那样普遍。轴承的蠕动是由于轴和内圈之间的间隙过大造成的。蠕动的害处很大，它不仅损害轴承，也破坏其他零件。蠕动的明显特征是划痕、擦痕或轴与内圈的颜色变化。为了防止蠕动，应该先用肉眼检查一下轴承箱件和轴的配件。蠕动与安装不正有关。如果轴承圈不正或翘起，滚珠将沿着一个非圆周轨道运动。这个问题是由于安装不正确或公差不正确或轴承安装现场的垂直度不够造成的。如果偏斜超过0.25，轴承就会过早地失效。检查润滑剂的污染比检查装配不正或蠕动要困难得多。污染的特征是使轴承过早的出现磨损。润滑剂中的固体杂质就象磨粒一样。如果滚珠和保持架之间润滑不良也会磨损并削弱保持架。在这种情况下，润滑对于完全加工形式的保持架来说是至关重要的。相比之下，带状或冠状保持架能较容易地使润滑剂到达全部表面。锈是湿气污染的一种形式，它的出现常常表明材料选择不当。如果某一材料经检验适合工作要求，那么防止生锈的最简单的方法是给轴承包装起来，直到安装使用时才打开包装。2 避免失效的方法解决轴承失效问题的最好办法就是避免失效发生。这可以在选用过程中通过考虑关键性能特征来实现。这些特征包括噪声、起动和运转扭矩、刚性、非重复性振摆以及径向和轴向间隙。扭矩要求是由润滑剂、保持架、轴承圈质量（弯曲部分的圆度和表面加工质量）以及是否使用密封或遮护装置来决定。润滑剂的粘度必须认真加以选择，因为不适宜的润滑剂会产生过大的扭矩，这在小型轴承中尤其如此。另外，不同的润滑剂的噪声特性也不一样。举例来说，润滑脂产生的噪声比润滑油大一些。因此，要根据不同的用途来选用润滑剂。在轴承转动过程中，如果内圈和外圈之间存在一个随机的偏心距，就会产生与凸轮运动非常相似的非重复性振摆（NRR）。保持架的尺寸误差和轴承圈与滚珠的偏心都会引起NRR。和重复性振摆不同的是，NRR是没有办法进行补偿的。在工业中一般是根据具体的应用来选择不同类型和精度等级的轴承。例如，当要求振摆最小时，轴承的非重复性振摆不能超过0.3微米。同样，机床主轴只能容许最小的振摆，以保证切削精度。因此在机床的应用中应该使用非重复性振摆较小的轴承。在许多工业产品中，污染是不可避免的，因此常用密封或遮护装置来保护轴承，使其免受灰尘或脏物的侵蚀。但是，由于轴承内外圈的运动，使轴承的密封不可能达到完美的程度，因此润滑油的泄漏和污染始终是一个未能解决的问题。一旦轴承受到污染，润滑剂就要变质，运行噪声也随之变大。如果轴承过热，它将会卡住。当污染物处于滚珠和轴承圈之间时，其作用和金属表面之间的磨粒一样，会使轴承磨损。采用密封和遮护装置来挡开脏物是控制污染的一种方法。噪声是反映轴承质量的一个指标。轴承的性能可以用不同的噪声等级来表示。噪声的分析是用安德逊计进行的，该仪器在轴承生产中可用来控制质量，也可对失效的轴承进行分析。将一传感器连接在轴承外圈上，而内圈在心轴以1800r/min的转速旋转。测量噪声的单位为anderon。即用um/rad表示的轴承位移。根据经验，观察者可以根据声音辨别出微小的缺陷。例如，灰尘产生的是不规则的劈啪声；滚珠划痕产生一种连续的爆破声，确定这种划痕最困难；内圈损伤通常产生连续的高频噪声，而外圈损伤则产生一种间歇的声音。轴承缺陷可以通过其频率特性进一步加以鉴定。通常轴承缺陷被分为低、中、高三个波段。缺陷还可以根据轴承每转动一周出现的不规则变化的次数加以鉴定。低频噪声是长波段不规则变化的结果。轴承每转一周这种不规则变化可出现1.610次，它们是由各种干涉（例如轴承圈滚道上的凹坑）引起的。可察觉的凹坑是一种制造缺陷，它是在制造过程中由于多爪卡盘夹的太紧而形成的。中频噪声的特征是轴承每旋转一周不规则变化出现1060次。这种缺陷是由在轴承圈和滚珠的磨削加工中出现的振动引起的。轴承每旋转一周高频不规则变化出现60300次，它表明轴承上存在着密集的振痕或大面积的粗糙不平。利用轴承的噪声特性对轴承进行分类，用户除了可以确定大多数厂商所使用的ABEC标准外，还可确定轴承的噪声等级。ABEC标准只定义了诸如孔、外径、振摆等尺寸公差。随着ABEC级别的增加（从3增到9），公差逐渐变小。但ABEC等级并不能反映其他轴承特性，如轴承圈质量、粗糙度、噪声等。因此，噪声等级的划分有助于工业标准的改进。外文资料翻译机械类外文翻译之-1EXTENDING BEARING LIFE如何延长轴承寿命Abstract：Nature works hard to destroy bearings, but their chances of survival can be improved by following a few simple guidelines. Extreme neglect in a bearing leads to overheating and possibly seizure or, at worst, an explosion. But even a failed bearing leaves clues as to what went wrong. After a little detective work, action can be taken to avoid a repeat performance.摘要：自然界苛刻的工作条件会导致轴承的失效，但是如果遵循一些简单的规则，轴承正常运转的机会是能够被提高的。在轴承的使用过程当中，过分的忽视会导致轴承的过热现象，也可能使轴承不能够再被使用，甚至完全的破坏。但是一个被损坏的轴承，会留下它为什么被损坏的线索。通过一些细致的侦察工作，我们可以采取行动来避免轴承的再次失效。Keywords: bearings failures life关键词：轴承失效寿命Bearings fail for a number of reasons，but the most common are misapplication，contamination，improper lubricant，shipping or handling damage，and misalignment. The problem is often not difficult to diagnose because a failed bearing usually leaves telltale signs about what went wrong导致轴承失效的原因很多，但常见的是不正确的使用、污染、润滑剂使用不当、装卸或搬运时的损伤及安装误差等。诊断失效的原因并不困难，因为根据轴承上留下的痕迹可以确定轴承失效的原因。However，while a postmortem yields good information，it is better to avoid the process altogether by specifying the bearing correctly in The first placeTo do this，it is useful to review the manufacturers sizing guidelines and operating characteristics for the selected bearing.然而，当事后的调查分析提供出宝贵的信息时，最好首先通过正确地选定轴承来完全避免失效的发生。为了做到这一点，再考察一下制造厂商的尺寸定位指南和所选轴承的使用特点是非常重要的。Equally critical is a study of requirements for noise, torque, and runout, as well as possible exposure to contaminants, hostile liquids, and temperature extremes. This can provide further clues as to whether a bearing is right for a job.对轴承的噪声、扭矩、偏差、可暴露于污物和有害液体的程度以及温度极限的要求进行研究同样是至关重要的。研究上述要求可以为确定轴承是否用于某种工作提供进一步的线索。1 Why bearings fail1 轴承失效的原因About 40% of ball bearing failures are caused by contamination from dust, dirt, shavings, and corrosion. Contamination also causes torque and noise problems, and is often the result of improper handling or the application environmentFortunately, a bearing failure caused by environment or handling contamination is preventable，and a simple visual examination can easily identify the cause在球轴承的失效中约有40%是由灰尘、脏物、碎屑的污染以及腐蚀造成的。污染通常是由不正确的使用和不良的使用环境造成的，它还会引起扭矩和噪声的问题。由环境和污染所产生的轴承失效是可以预防的，而且通过简单的肉眼观察是可以确定产生这类失效的原因。Conducting a postmortem il1ustrates what to look for on a failed or failing bearingThen，understanding the mechanism behind the failure, such as brinelling or fatigue, helps eliminate the source of the problem.通过失效后的分析可以得知对已经失效的或将要失效的轴承应该在哪些方面进行查看。弄清诸如剥蚀和疲劳破坏一类失效的机理，有助于消除问题的根源。Brinelling is one type of bearing failure easily avoided by proper handing and assembly. It is characterized by indentations in the bearing raceway caused by shock loadingsuch as when a bearing is dropped-or incorrect assembly. Brinelling usually occurs when loads exceed the material yield point(350,000 psi in SAE 52100 chrome steel)It may also be caused by improper assembly, Which places a load across the racesRaceway dents also produce noise，vibration，and increased torque.只要使用和安装合理，轴承的剥蚀是容易避免的。剥蚀的特征是在轴承圈滚道上留有由冲击载荷或不正确的安装产生的压痕。剥蚀通常是在载荷超过材料屈服极限时发生的。如果安装不正确从而使某一载荷横穿轴承圈也会产生剥蚀。轴承圈上的压坑还会产生噪声、振动和附加扭矩。A similar defect is a pattern of elliptical dents caused by balls vibrating between raceways while the bearing is not turningThis problem is called false brinelling. It occurs on equipment in transit or that vibrates when not in operation. In addition, debris created by false brinelling acts like an abrasive, further contaminating the bearing. Unlike brinelling, false binelling is often indicated by a reddish color from fretting corrosion in the lubricant.类似的一种缺陷是当轴承不旋转时由于滚珠在轴承圈间振动而产生的椭圆形压痕。这种破坏称为低荷振蚀。这种破坏在运输中的设备和不工作时仍振动的设备中都会产生。此外，低荷振蚀产生的碎屑的作用就象磨粒一样，会进一步损害轴承。与剥蚀不同，低荷振蚀的特征通常是由于微振磨损腐蚀在润滑剂中会产生淡红色。False brinelling is prevented by eliminating vibration sources and keeping the bearing well lubricated. Isolation pads on the equipment or a separate foundation may be required to reduce environmental vibration. Also a light preload on the bearing helps keep the balls and raceway in tight contact. Preloading also helps prevent false brinelling during transit.消除振动源并保持良好的轴承润滑可以防止低荷振蚀。给设备加隔离垫或对底座进行隔离可以减轻环境的振动。另外在轴承上加一个较小的预载荷不仅有助于滚珠和轴承圈保持紧密的接触，并且对防止在设备运输中产生的低荷振蚀也有帮助。Seizures can be caused by a lack of internal clearance, improper lubrication, or excessive loading. Before seizing, excessive, friction and heat softens the bearing steel. Overheated bearings often change color，usually to blue-black or straw coloredFriction also causes stress in the retainer，which can break and hasten bearing failure造成轴承卡住的原因是缺少内隙、润滑不当和载荷过大。在卡住之前，过大的摩擦和热量使轴承钢软化。过热的轴承通常会改变颜色，一般会变成蓝黑色或淡黄色。摩擦还会使保持架受力，这会破坏支承架，并加速轴承的失效。Premature material fatigue is caused by a high load or excessive preloadWhen these conditions are unavoidable，bearing life should be carefully calculated so that a maintenance scheme can be worked out材料过早出现疲劳破坏是由重载后过大的预载引起的。如果这些条件不可避免，就应仔细计算轴承寿命，以制定一个维护计划。Another solution for fighting premature fatigue is changing materialWhen standard bearing materials，such as 440C or SAE 52100，do not guarantee sufficient life，specialty materials can be recommended. In addition，when the problem is traced back to excessive loading，a higher capacity bearing or different configuration may be used另一个解决办法是更换材料。若标准的轴承材料不能保证足够的轴承寿命，就应当采用特殊的材料。另外，如果这个问题是由于载荷过大造成的，就应该采用抗载能力更强或其他结构的轴承。Creep is less common than premature fatigueIn bearingsit is caused by excessive clearance between bore and shaft that allows the bore to rotate on the shaftCreep can be expensive because it causes damage to other components in addition to the bearing蠕动不象过早疲劳那样普遍。轴承的蠕动是由于轴和内圈之间的间隙过大造成的。蠕动的害处很大，它不仅损害轴承，也破坏其他零件。0ther more likely creep indicators are scratches，scuff marks，or discoloration to shaft and boreTo prevent creep damage，the bearing housing and shaft fittings should be visually checked蠕动的明显特征是划痕、擦痕或轴与内圈的颜色变化。为了防止蠕动，应该先用肉眼检查一下轴承箱件和轴的配件。Misalignment is related to creep in that it is mounting relatedIf races are misaligned or cockedThe balls track in a noncircumferencial pathThe problem is incorrect mounting or tolerancing，or insufficient squareness of the bearing mounting siteMisalignment of more than 1/4can cause an early failure蠕动与安装不正有关。如果轴承圈不正或翘起，滚珠将沿着一个非圆周轨道运动。这个问题是由于安装不正确或公差不正确或轴承安装现场的垂直度不够造成的。如果偏斜超过0.25，轴承就会过早地失效。Contaminated lubricant is often more difficult to detect than misalignment or creepContamination shows as premature wearSolid contaminants become an abrasive in the lubricantIn addition。insufficient lubrication between ball and retainer wears and weakens the retainerIn this situation，lubrication is critical if the retainer is a fully machined typeRibbon or crown retainers，in contrast，allow lubricants to more easily reach all surfaces 检查润滑剂的污染比检查装配不正或蠕动要困难得多。污染的特征是使轴承过早的出现磨损。润滑剂中的固体杂质就象磨粒一样。如果滚珠和保持架之间润滑不良也会磨损并削弱保持架。在这种情况下，润滑对于完全加工形式的保持架来说是至关重要的。相比之下，带状或冠状保持架能较容易地使润滑剂到达全部表面。Rust is a form of moisture contamination and often indicates the wrong material for the applicationIf the material checks out for the job，the easiest way to prevent rust is to keep bearings in their packaging，until just before installation锈是湿气污染的一种形式，它的出现常常表明材料选择不当。如果某一材料经检验适合工作要求，那么防止生锈的最简单的方法是给轴承包装起来，直到安装使用时才打开包装。2 Avoiding failures2 避免失效的方法The best way to handle bearing failures is to avoid themThis can be done in the selection process by recognizing critical performance characteristicsThese include noise，starting and running torque，stiffness，nonrepetitive runout，and radial and axial playIn some applications, these items are so critical that specifying an ABEC level alone is not sufficient解决轴承失效问题的最好办法就是避免失效发生。这可以在选用过程中通过考虑关键性能特征来实现。这些特征包括噪声、起动和运转扭矩、刚性、非重复性振摆以及径向和轴向间隙。Torque requirements are determined by the lubricant，retainer，raceway quality(roundness cross curvature and surface finish)，and whether seals or shields are usedLubricant viscosity must be selected carefully because inappropriate lubricant，especially in miniature bearings，causes excessive torqueAlso，different lubricants have varying noise characteristics that should be matched to the application. For example，greases produce more noise than oil扭矩要求是由润滑剂、保持架、轴承圈质量（弯曲部分的圆度和表面加工质量）以及是否使用密封或遮护装置来决定。润滑剂的粘度必须认真加以选择，因为不适宜的润滑剂会产生过大的扭矩，这在小型轴承中尤其如此。另外，不同的润滑剂的噪声特性也不一样。举例来说，润滑脂产生的噪声比润滑油大一些。因此，要根据不同的用途来选用润滑剂。Nonrepetitive runout(NRR)occurs during rotation as a random eccentricity between the inner and outer races，much like a cam actionNRR can be caused by retainer tolerance or eccentricities of the raceways and ballsUnlike repetitive runout, no compensation can be made for NRR.在轴承转动过程中，如果内圈和外圈之间存在一个随机的偏心距，就会产生与凸轮运动非常相似的非重复性振摆（NRR）。保持架的尺寸误差和轴承圈与滚珠的偏心都会引起NRR。和重复性振摆不同的是，NRR是没有办法进行补偿的。NRR is reflected in the cost of the bearingIt is common in the industry to provide different bearing types and grades for specific applicationsFor example，a bearing with an NRR of less than 0.3um is used when minimal runout is needed，such as in diskdrive spindle motorsSimilarly，machinetool spindles tolerate only minimal deflections to maintain precision cutsConsequently, bearings are manufactured with low NRR just for machine-tool applications在工业中一般是根据具体的应用来选择不同类型和精度等级的轴承。例如，当要求振摆最小时，轴承的非重复性振摆不能超过0.3微米。同样，机床主轴只能容许最小的振摆，以保证切削精度。因此在机床的应用中应该使用非重复性振摆较小的轴承。Contamination is unavoidable in many industrial products，and shields and seals are commonly used to protect bearings from dust and dirtHowever，a perfect bearing seal is not possible because of the movement between inner and outer racesConsequently，lubrication migration and contamination are always problems在许多工业产品中，污染是不可避免的，因此常用密封或遮护装置来保护轴承，使其免受灰尘或脏物的侵蚀。但是，由于轴承内外圈的运动，使轴承的密封不可能达到完美的程度，因此润滑油的泄漏和污染始终是一个未能解决的问题。Once a bearing is contaminated, its lubricant deteriorates and operation becomes noisierIf it overheats，the bearing can seizeAt the very least，contamination causes wear as it works between balls and the raceway，becoming imbedded in the races and acting as an abrasive between metal surfacesFending off dirt with seals and shields illustrates some methods for controlling contamination一旦轴承受到污染，润滑剂就要变质，运行噪声也随之变大。如果轴承过热，它将会卡住。当污染物处于滚珠和轴承圈之间时，其作用和金属表面之间的磨粒一样，会使轴承磨损。采用密封和遮护装置来挡开脏物是控制污染的一种方法。Noise is as an indicator of bearing qualityVarious noise grades have been developed to classify bearing performance capabilities噪声是反映轴承质量的一个指标。轴承的性能可以用不同的噪声等级来表示。Noise analysis is done with an Anderonmeter, which is used for quality control in bearing production and also when failed bearings are returned for analysis. A transducer is attached to the outer ring and the inner race is turned at 1,800rpm on an air spindle. Noise is measured in andirons, which represent ball displacement in m/rad.噪声的分析是用安德逊计进行的，该仪器在轴承生产中可用来控制质量，也可对失效的轴承进行分析。将一传感器连接在轴承外圈上，而内圈在心轴以1800r/min的转速旋转。测量噪声的单位为anderon。即用um/rad表示的轴承位移。With experience, inspectors can identify the smallest flaw from their sound. Dust, for example, makes an irregular crackling. Ball scratches make a consistent popping and are the most difficult to identify. Inner-race damage is normally a constant high-pitched noise, while a damaged outer race makes an intermittent sound as it rotates.根据经验，观察者可以根据声音辨别出微小的缺陷。例如，灰尘产生的是不规则的劈啪声；滚珠划痕产生一种连续的爆破声，确定这种划痕最困难；内圈损伤通常产生连续的高频噪声，而外圈损伤则产生一种间歇的声音。Bearing defects are further identified by their frequencies. Generally, defects are separated into low, medium, and high wavelengths. Defects are also referenced to the number of irregu
