H2100型对开式二螺柱正滑动轴承零件工艺规程及镗内孔液动夹具设计


摘  要

H2100型对开式二螺柱正滑动轴承零件加工工艺及夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。


关键词:工艺,工序,切削用量,夹紧,定位,误差

目  录

摘  要1

第1章 绪论4

第2章 加工工艺规程设计5

2.1 零件的分析5

2.1.1 零件的作用5

2.1.2 零件的工艺分析5

2.2 H2100型对开式二螺柱正滑动轴承加工的主要问题和工艺过程设计所应采取的相应措施6

2.2.1 孔和平面的加工顺序6

2.2.2 孔系加工方案选择6

2.3 H2100型对开式二螺柱正滑动轴承加工定位基准的选择7

2.3.1 粗基准的选择7

2.3.2 精基准的选择7

2.4 H2100型对开式二螺柱正滑动轴承加工主要工序安排7

2.5 机械加工余量、工序尺寸及毛坯尺寸的确定9

2.6确定切削用量及基本工时(机动时间)9

2.7 时间定额计算及生产安排17

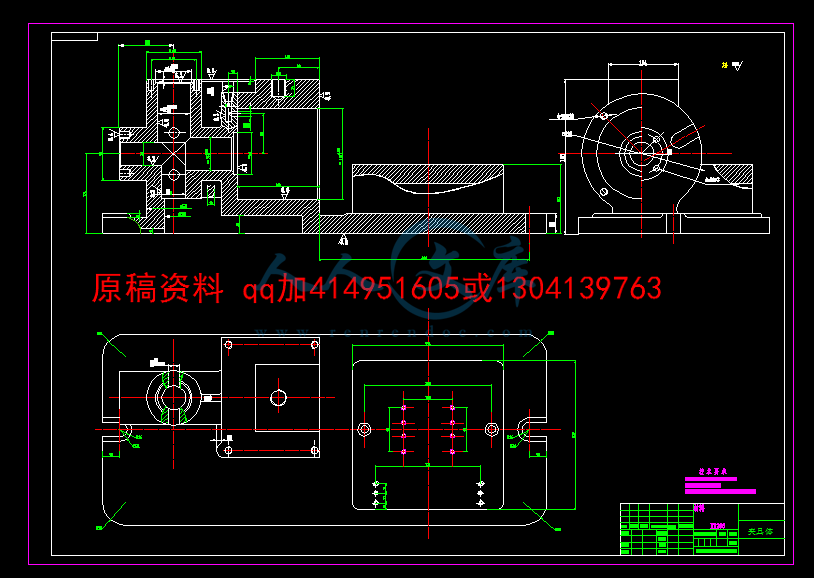

第3章 镗内孔液动夹具设计22

3.1 研究原始质料22

3.2 设计要求22

3.3 夹具的组成23

3.4 夹具的分类和作用23

3.5 定位、夹紧方案的选择25

3.6 切削力及夹紧力的计算25

3.7 误差分析与计算28

3.8 夹具设计及操作的简要说明29

总 结30

参考文献31

致 谢32



第1章 绪论

机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

H2100型对开式二螺柱正滑动轴承零件加工工艺及夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等的基础下,进行的一个全面的考核。正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证尺寸证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。

本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。


第2章 加工工艺规程设计

2.1 零件的分析

2.1.1 零件的作用

题目给出的零件是H2100型对开式二螺柱正滑动轴承。H2100型对开式二螺柱正滑动轴承的主要作用是支承各传动轴,保证各轴之间的中心距及平行度,并保证部件正确安装。因此H2100型对开式二螺柱正滑动轴承零件的加工质量,不但直接影响的装配精度和运动精度,而且还会影响工作精度、使用性能和寿命。


2.1.2 零件的工艺分析

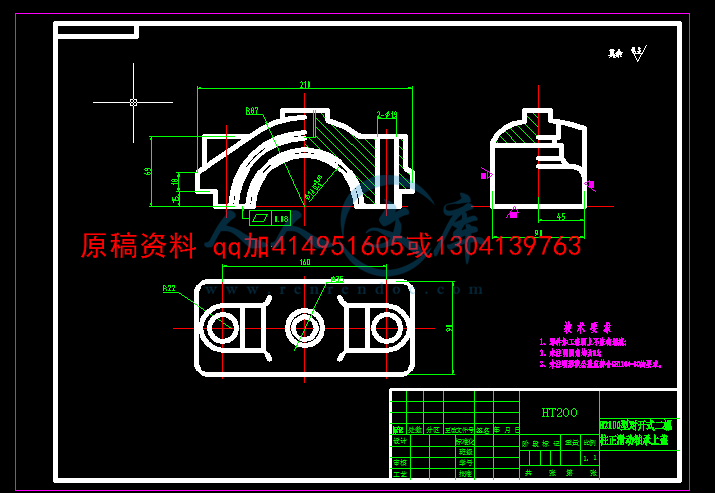

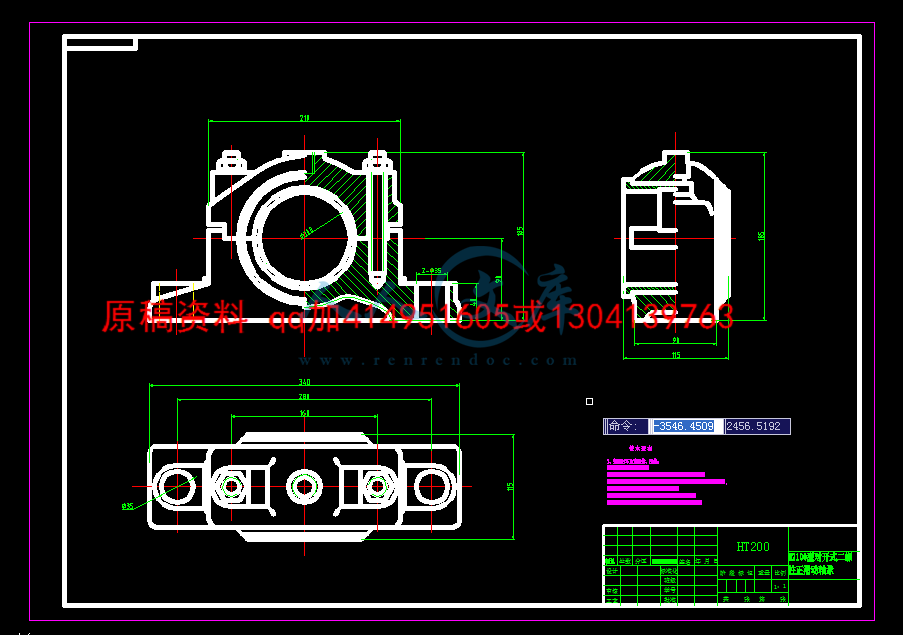

由H2100型对开式二螺柱正滑动轴承零件图可知。H2100型对开式二螺柱正滑动轴承是一个H2100型对开式二螺柱正滑动轴承零件,它的外表面上有4个平面需要进行加工。支承孔系在前后端面上。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下:

(1)以底面为主要加工表面的加工面。这一组加工表面包括:底面的底削加工;其中顶面有表面粗糙度要求为,

(2)以的支承孔为主要加工表面的加工面。这一组加工表面包括:2个前后端面;

(3)以顶面为主要加工平面的加工面。

2.2 H2100型对开式二螺柱正滑动轴承加工的主要问题和工艺过程设计所应采取的相应措施

由以上分析可知。该H2100型对开式二螺柱正滑动轴承零件的主要加工表面是平面及孔系。一般来说,保证平面的加工精度要比保证孔系的加工精度容易。因此,对于H2100型对开式二螺柱正滑动轴承来说,加工过程中的主要问题是保证孔的尺寸精度及位置精度,处理好孔和平面之间的相互关系。

由于的生产量很大。怎样满足生产率要求也是加工过程中的主要考虑因素。

2.2.1 孔和平面的加工顺序

H2100型对开式二螺柱正滑动轴承类零件的加工应遵循先面后孔的原则:即先加工H2100型对开式二螺柱正滑动轴承上的基准平面,以基准平面定位加工其他平面。然后再加工孔系。H2100型对开式二螺柱正滑动轴承的加工自然应遵循这个原则。这是因为平面的面积大,用平面定位可以确保定位可靠夹紧牢固,因而容易保证孔的加工精度。其次,先加工平面可以先切去铸件表面的凹凸不平。为提高孔的加工精度创造条件,便于对刀及调整,也有利于保护刀具。

H2100型对开式二螺柱正滑动轴承零件的加工工艺应遵循粗精加工分开的原则,将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。

2.2.2 孔系加工方案选择

H2100型对开式二螺柱正滑动轴承孔系加工方案,应选择能够满足孔系加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。在满足精度要求及生产率的条件下,应选择价格最底的机床。

根据H2100型对开式二螺柱正滑动轴承零件图所示的H2100型对开式二螺柱正滑动轴承的精度要求和生产率要求,当前应选用在组合机床上用镗模法镗孔较为适宜。

(1)用镗模法镗孔

在大批量生产中,H2100型对开式二螺柱正滑动轴承孔系加工一般都在组合镗床上采用镗模法进行加工。镗模夹具是按照工件孔系的加工要求设计制造的。当镗刀杆通过镗套的引导进行镗孔时,镗模的精度就直接保证了关键孔系的精度。

采用镗模可以大大地提高工艺系统的刚度和抗振性。因此,可以用几把刀同时加工。所以生产效率很高。但镗模结构复杂、制造难度大、成本较高,且由于镗模的制造和装配误差、镗模在机床上的安装误差、镗杆和镗套的磨损等原因。用镗模加工孔系所能获得的加工精度也受到一定限制。

(2)用坐标法镗孔

在现代生产中,不仅要求产品的生产率高,而且要求能够实现大批量、多品种以及产品更新换代所需要的时间短等要求。镗模法由于镗模生产成本高,生产周期长,不大能适应这种要求,而坐标法镗孔却能适应这种要求。此外,在采用镗模法镗孔时,镗模板的加工也需要采用坐标法镗孔。

用坐标法镗孔,需要将H2100型对开式二螺柱正滑动轴承孔系尺寸及公差换算成直角坐标系中的尺寸及公差,然后选用能够在直角坐标系中作精密运动的机床进行镗孔。

2.3 H2100型对开式二螺柱正滑动轴承加工定位基准的选择

2.3.1 粗基准的选择

粗基准选择应当满足以下要求:

(1)保证各重要支承孔的加工余量均匀;

(2)保证装入H2100型对开式二螺柱正滑动轴承的零件与箱壁有一定的间隙。

为了满足上述要求,应选择的主要支承孔作为主要基准。即以H2100型对开式二螺柱正滑动轴承的输入轴和输出轴的支承孔作为粗基准。也就是以前后端面上距顶平面最近的孔作为主要基准以限制工件的四个自由度,再以另一个主要支承孔定位限制第五个自由度。由于是以孔作为粗基准加工精基准面。因此,以后再用精基准定位加工主要支承孔时,孔加工余量一定是均匀的。由于孔的位置与箱壁的位置是同一型芯铸出的。因此,孔的余量均匀也就间接保证了孔与箱壁的相对位置。

2.3.2 精基准的选择

从保证H2100型对开式二螺柱正滑动轴承孔与孔、孔与平面、平面与平面之间的位置 。精基准的选择应能保证H2100型对开式二螺柱正滑动轴承在整个加工过程中基本上都能用统一的基准定位。从H2100型对开式二螺柱正滑动轴承零件图分析可知,它的顶平面与各主要支承孔平行而且占有的面积较大,适于作精基准使用。但用一个平面定位仅仅能限制工件的三个自由度,如果使用典型的一面两孔定位方法,则可以满足整个加工过程中基本上都采用统一的基准定位的要求。至于前后端面,虽然它是H2100型对开式二螺柱正滑动轴承的装配基准,但因为它与H2100型对开式二螺柱正滑动轴承的主要支承孔系垂直。如果用来作精基准加工孔系,在定位、夹紧以及夹具结构设计方面都有一定的困难,所以不予采用。


内容简介:

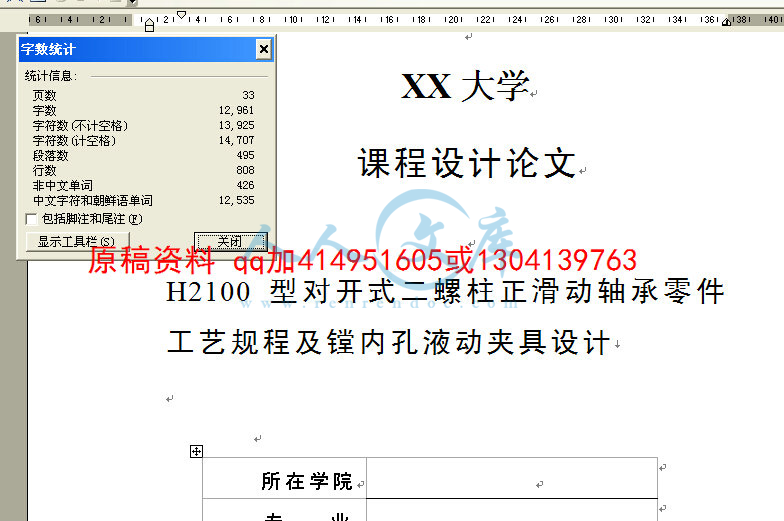

XX大学课程设计论文H2100型对开式二螺柱正滑动轴承零件工艺规程及镗内孔液动夹具设计所在学院专 业班 级姓 名学 号指导老师 年 月 日摘 要H2100型对开式二螺柱正滑动轴承零件加工工艺及夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。关键词:工艺,工序,切削用量,夹紧,定位,误差目 录摘 要1第1章 绪论4第2章 加工工艺规程设计52.1 零件的分析52.1.1 零件的作用52.1.2 零件的工艺分析52.2 H2100型对开式二螺柱正滑动轴承加工的主要问题和工艺过程设计所应采取的相应措施62.2.1 孔和平面的加工顺序62.2.2 孔系加工方案选择62.3 H2100型对开式二螺柱正滑动轴承加工定位基准的选择72.3.1 粗基准的选择72.3.2 精基准的选择72.4 H2100型对开式二螺柱正滑动轴承加工主要工序安排72.5 机械加工余量、工序尺寸及毛坯尺寸的确定92.6确定切削用量及基本工时(机动时间)92.7 时间定额计算及生产安排17第3章 镗内孔液动夹具设计223.1 研究原始质料223.2 设计要求223.3 夹具的组成233.4 夹具的分类和作用233.5 定位、夹紧方案的选择253.6 切削力及夹紧力的计算253.7 误差分析与计算283.8 夹具设计及操作的简要说明29总 结30参考文献31致 谢3231第1章 绪论机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。H2100型对开式二螺柱正滑动轴承零件加工工艺及夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等的基础下,进行的一个全面的考核。正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证尺寸证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。第2章 加工工艺规程设计2.1 零件的分析2.1.1 零件的作用题目给出的零件是H2100型对开式二螺柱正滑动轴承。H2100型对开式二螺柱正滑动轴承的主要作用是支承各传动轴,保证各轴之间的中心距及平行度,并保证部件正确安装。因此H2100型对开式二螺柱正滑动轴承零件的加工质量,不但直接影响的装配精度和运动精度,而且还会影响工作精度、使用性能和寿命。2.1.2 零件的工艺分析由H2100型对开式二螺柱正滑动轴承零件图可知。H2100型对开式二螺柱正滑动轴承是一个H2100型对开式二螺柱正滑动轴承零件,它的外表面上有4个平面需要进行加工。支承孔系在前后端面上。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下:(1)以底面为主要加工表面的加工面。这一组加工表面包括:底面的底削加工;其中顶面有表面粗糙度要求为,(2)以的支承孔为主要加工表面的加工面。这一组加工表面包括:2个前后端面; (3)以顶面为主要加工平面的加工面。2.2 H2100型对开式二螺柱正滑动轴承加工的主要问题和工艺过程设计所应采取的相应措施由以上分析可知。该H2100型对开式二螺柱正滑动轴承零件的主要加工表面是平面及孔系。一般来说,保证平面的加工精度要比保证孔系的加工精度容易。因此,对于H2100型对开式二螺柱正滑动轴承来说,加工过程中的主要问题是保证孔的尺寸精度及位置精度,处理好孔和平面之间的相互关系。由于的生产量很大。怎样满足生产率要求也是加工过程中的主要考虑因素。2.2.1 孔和平面的加工顺序H2100型对开式二螺柱正滑动轴承类零件的加工应遵循先面后孔的原则:即先加工H2100型对开式二螺柱正滑动轴承上的基准平面,以基准平面定位加工其他平面。然后再加工孔系。H2100型对开式二螺柱正滑动轴承的加工自然应遵循这个原则。这是因为平面的面积大,用平面定位可以确保定位可靠夹紧牢固,因而容易保证孔的加工精度。其次,先加工平面可以先切去铸件表面的凹凸不平。为提高孔的加工精度创造条件,便于对刀及调整,也有利于保护刀具。H2100型对开式二螺柱正滑动轴承零件的加工工艺应遵循粗精加工分开的原则,将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。2.2.2 孔系加工方案选择H2100型对开式二螺柱正滑动轴承孔系加工方案,应选择能够满足孔系加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。在满足精度要求及生产率的条件下,应选择价格最底的机床。根据H2100型对开式二螺柱正滑动轴承零件图所示的H2100型对开式二螺柱正滑动轴承的精度要求和生产率要求,当前应选用在组合机床上用镗模法镗孔较为适宜。(1)用镗模法镗孔在大批量生产中,H2100型对开式二螺柱正滑动轴承孔系加工一般都在组合镗床上采用镗模法进行加工。镗模夹具是按照工件孔系的加工要求设计制造的。当镗刀杆通过镗套的引导进行镗孔时,镗模的精度就直接保证了关键孔系的精度。采用镗模可以大大地提高工艺系统的刚度和抗振性。因此,可以用几把刀同时加工。所以生产效率很高。但镗模结构复杂、制造难度大、成本较高,且由于镗模的制造和装配误差、镗模在机床上的安装误差、镗杆和镗套的磨损等原因。用镗模加工孔系所能获得的加工精度也受到一定限制。(2)用坐标法镗孔在现代生产中,不仅要求产品的生产率高,而且要求能够实现大批量、多品种以及产品更新换代所需要的时间短等要求。镗模法由于镗模生产成本高,生产周期长,不大能适应这种要求,而坐标法镗孔却能适应这种要求。此外,在采用镗模法镗孔时,镗模板的加工也需要采用坐标法镗孔。用坐标法镗孔,需要将H2100型对开式二螺柱正滑动轴承孔系尺寸及公差换算成直角坐标系中的尺寸及公差,然后选用能够在直角坐标系中作精密运动的机床进行镗孔。2.3 H2100型对开式二螺柱正滑动轴承加工定位基准的选择2.3.1 粗基准的选择粗基准选择应当满足以下要求:(1)保证各重要支承孔的加工余量均匀;(2)保证装入H2100型对开式二螺柱正滑动轴承的零件与箱壁有一定的间隙。为了满足上述要求,应选择的主要支承孔作为主要基准。即以H2100型对开式二螺柱正滑动轴承的输入轴和输出轴的支承孔作为粗基准。也就是以前后端面上距顶平面最近的孔作为主要基准以限制工件的四个自由度,再以另一个主要支承孔定位限制第五个自由度。由于是以孔作为粗基准加工精基准面。因此,以后再用精基准定位加工主要支承孔时,孔加工余量一定是均匀的。由于孔的位置与箱壁的位置是同一型芯铸出的。因此,孔的余量均匀也就间接保证了孔与箱壁的相对位置。2.3.2 精基准的选择从保证H2100型对开式二螺柱正滑动轴承孔与孔、孔与平面、平面与平面之间的位置 。精基准的选择应能保证H2100型对开式二螺柱正滑动轴承在整个加工过程中基本上都能用统一的基准定位。从H2100型对开式二螺柱正滑动轴承零件图分析可知,它的顶平面与各主要支承孔平行而且占有的面积较大,适于作精基准使用。但用一个平面定位仅仅能限制工件的三个自由度,如果使用典型的一面两孔定位方法,则可以满足整个加工过程中基本上都采用统一的基准定位的要求。至于前后端面,虽然它是H2100型对开式二螺柱正滑动轴承的装配基准,但因为它与H2100型对开式二螺柱正滑动轴承的主要支承孔系垂直。如果用来作精基准加工孔系,在定位、夹紧以及夹具结构设计方面都有一定的困难,所以不予采用。2.4 H2100型对开式二螺柱正滑动轴承加工主要工序安排对于大批量生产的零件,一般总是首先加工出统一的基准。H2100型对开式二螺柱正滑动轴承加工的第一个工序也就是加工统一的基准。具体安排是先以孔定位粗、精加工顶平面。第二个工序是加工定位用的两个工艺孔。由于顶平面加工完成后一直到H2100型对开式二螺柱正滑动轴承加工完成为止,除了个别工序外,都要用作定位基准。因此,顶面上的螺孔也应在加工两工艺孔的工序中同时加工出来。后续工序安排应当遵循粗精分开和先面后孔的原则。先粗加工平面,再粗加工孔系。螺纹底孔在多轴组合钻床上钻出,因切削力较大,也应该在粗加工阶段完成。对于H2100型对开式二螺柱正滑动轴承,需要精加工的是支承孔前后端平面。按上述原则亦应先精加工平面再加工孔系,但在实际生产中这样安排不易于保证孔和端面相互垂直。因此,实际采用的工艺方案是先精加工支承孔系,然后以支承孔用可胀心轴定位来加工端面,这样容易保证零件图纸上规定的端面全跳动公差要求。各螺纹孔的攻丝,由于切削力较小,可以安排在粗、精加工阶段中分散进行。加工工序完成以后,将工件清洗干净。清洗是在的含0.4%1.1%苏打及0.25%0.5%亚硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于。根据以上分析过程,现将H2100型对开式二螺柱正滑动轴承加工工艺路线确定如下:工艺路线:10铸造铸造毛坯20热处理 人工时效30油漆喷漆处理40粗铣夹轴承孔两侧毛坯,粗铣H2100型对开式二螺柱正滑动轴承底面,注意尺寸90mm和表面粗糙度,留1mm精加工余量50精铣夹轴承孔两侧毛坯,粗铣轴承底面,注意尺寸90mm表面粗糙度,留0.2mm磨削加工余量60铣削以已加工底面定位基准,在轴承孔处压紧,铣H2100型对开式二螺柱正滑动轴承螺丝固定表面70磨削磨削底面,达到规定粗糙度要求90钻定位销孔钻底面定位销孔底孔然后铰孔达到尺寸2X35H790铣削铣削轴承孔前端面100铣削铣削轴承孔后端面110铣开将H2100型对开式二螺柱正滑动轴承上下两部分铣开120钻孔钻顶面2螺栓固定孔19130钻孔攻丝钻孔H2100型对开式二螺柱正滑动轴承下半部分2XM16螺纹孔140粗镗以已加工底面及定位销孔为定位基准粗镗H2100型对开式二螺柱正滑动轴承中心孔150半精镗以已加工底面及定位销孔为定位基准半精镗H2100型对开式二螺柱正滑动轴承中心孔160精镗以已加工底面及定位销孔为定位基准精镗H2100型对开式二螺柱正滑动轴承中心孔170去毛刺钳工去毛刺190终检入库 按图样要求检验2.5 机械加工余量、工序尺寸及毛坯尺寸的确定“H2100型对开式二螺柱正滑动轴承”零件材料采用灰铸铁制造。材料为HT200,硬度HB为170351,生产类型为大批量生产,采用铸造毛坯。(1)顶面的加工余量。根据工序要求,顶面加工分粗、精铣加工。各工步余量如下:粗铣:参照机械加工工艺手册第1卷表3.2.23。其余量值规定为,现取。表3.2.27粗铣平面时厚度偏差取。精铣:参照机械加工工艺手册表2.3.59,其余量值规定为。(3)底面孔毛坯为实心,不冲孔。参照机械加工工艺手册表2.3.71,现确定其工序尺寸及加工余量为:毛坯为实心(4)前后端面加工余量。根据工艺要求,前后端面分为粗铣、半精铣、半精铣、精铣加工。各工序余量如下:粗铣:参照机械加工工艺手册第1卷表3.2.23,其加工余量规定为,现取。半精铣:参照机械加工工艺手册第1卷,其加工余量值取为。精铣:参照机械加工工艺手册,其加工余量取为。铸件毛坯的基本尺寸为,根据机械加工工艺手册表2.3.11,铸件尺寸公差等级选用CT7。再查表2.3.9可得铸件尺寸公差为。毛坯为实心,不冲孔。参照机械加工工艺手册表2.3.71,现确定螺孔加工余量为: 2.6确定切削用量及基本工时(机动时间)工序40、50:粗、精铣H2100型对开式二螺柱正滑动轴承底面机床:铣床X52K刀具:硬质合金端铣刀(面铣刀) 齿数10(1)粗铣H2100型对开式二螺柱正滑动轴承底面 粗铣夹轴承孔两侧毛坯,粗铣轴承底面,注意尺寸70mm和表面粗糙度,留1mm精加工余量铣削深度:每齿进给量:根据机械加工工艺手册表2.4.73,取铣削速度:参照机械加工工艺手册表2.4.81,取机床主轴转速:,取实际铣削速度:进给量:工作台每分进给量:根据机械加工工艺手册表2.4.81,被切削层长度:由毛坯尺寸可知刀具切入长度:刀具切出长度:取走刀次数为1机动时间:(2)精铣H2100型对开式二螺柱正滑动轴承底面精铣夹轴承孔两侧毛坯,粗铣轴承底面,注意尺寸70mm和表面粗糙度,留0.2mm磨削加工余量铣削深度:每齿进给量:根据机械加工工艺手册表2.4.73,取铣削速度:参照机械加工工艺手册表2.4.81,取机床主轴转速:,取实际铣削速度:进给量:工作台每分进给量: 被切削层长度:由毛坯尺寸可知刀具切入长度:精铣时刀具切出长度:取走刀次数为1机动时间: 本工序机动时间工序2:以已加工底面定位基准,在轴承孔处压紧,铣H2100型对开式二螺柱正滑动轴承螺丝固定表面。机床:铣床X52K刀具:硬质合金可转位端铣刀(面铣刀),材料:, ,齿数,此为粗齿铣刀。因其单边余量:Z=3mm所以铣削深度:=3mm精铣该平面的单边余量:Z=1.0mm铣削深度:每齿进给量:根据参考文献3表2.473,取:根据参考文献3表2.481,取铣削速度每齿进给量:根据参考文献3表2.473,取根据参考文献3表2.481,取铣削速度机床主轴转速:按照参考文献3表3.174,取 实际铣削速度: 进给量: 工作台每分进给量: :根据参考文献3表2.481,取切削工时被切削层长度:由毛坯尺寸可知, 刀具切入长度: 刀具切出长度:取走刀次数为1机动时间: 机动时间:所以该工序总机动时间工序90:粗、精铣H2100型对开式二螺柱正滑动轴承表面机床:铣床X52K刀具:硬质合金端铣刀(面铣刀) 齿数10(1)粗铣铣削深度:每齿进给量:根据机械加工工艺手册表2.4.73,取铣削速度:参照机械加工工艺手册表2.4.81,取机床主轴转速:,取实际铣削速度:进给量:工作台每分进给量:根据机械加工工艺手册表2.4.81,被切削层长度:由毛坯尺寸可知刀具切入长度:刀具切出长度:取走刀次数为1机动时间:(2)精铣铣削深度:每齿进给量:根据机械加工工艺手册表2.4.73,取铣削速度:参照机械加工工艺手册表2.4.81,取机床主轴转速:,取实际铣削速度:进给量:工作台每分进给量: 被切削层长度:由毛坯尺寸可知刀具切入长度:精铣时刀具切出长度:取走刀次数为1机动时间: 本工序机动时间工序90:钻底面定位销孔机床:组合钻床刀具:麻花钻、扩孔钻、铰刀切削深度:进给量:根据机械加工工艺手册表2.4.39,取切削速度:参照机械加工工艺手册表2.4.41,取机床主轴转速:,取实际切削速度: 被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1机动时间:工序4:粗铣两侧面机床:组合铣床刀具:硬质合金端铣刀YG8,硬质合金立铣刀YT15(1)粗铣两侧面铣刀直径,齿数铣削深度:每齿进给量:根据机械加工工艺手册表2.4.73,取铣削速度:参照机械加工工艺手册表2.4.81,取机床主轴转速:,取实际铣削速度:进给量:工作台每分进给量:根据机械加工工艺手册表2.4.81,被切削层长度:由毛坯尺寸可知刀具切入长度:刀具切出长度:取走刀次数为1机动时间:工序5:粗镗轴承支承孔机床:组合镗床刀具:高速钢刀具(1)粗镗孔切削深度:进给量:根据机械加工工艺手册表2.4.66,刀杆伸出长度取,切削深度为。因此确定进给量切削速度:参照机械加工工艺手册表2.4.66,取机床主轴转速:,取实际切削速度: 工作台每分钟进给量:被切削层长度:刀具切入长度:刀具切出长度: 取行程次数:机动时间:(2)粗镗支承孔切削深度:进给量:根据切削深度,再参照机械加工工艺手册表2.4.66。因此确定进给量切削速度:参照机械加工工艺手册表2.4.66,取机床主轴转速:,取实际切削速度:工作台每分钟进给量:被切削层长度:刀具切入长度:刀具切出长度: 取行程次数:机动时间:工序100:钻顶面2螺栓固定孔19钻孔选用机床为Z525摇臂机床,刀具选用GB1436-85直柄短麻花钻,机械加工工艺手册第2卷。根据机械加工工艺手册第2卷表10.4-2查得钻头直径小于10的钻孔进给量为0.200.35。 则取确定切削速度,根据机械加工工艺手册第2卷表10.4-9切削速度计算公式为 (3-20)查得参数为,刀具耐用度T=35则 =1.6所以 =72选取 所以实际切削速度为=2.64确定切削时间(一个孔) =工序220:钻孔H2100型对开式二螺柱正滑动轴承下半部分2XM16螺纹孔机床:组合攻丝机刀具:钒钢机动丝锥2XM10螺纹孔螺孔攻丝 进给量:由于其螺距,因此进给量切削速度:参照机械加工工艺手册表2.4.105,取机床主轴转速:,取丝锥回转转速:取实际切削速度: 被切削层长度:刀具切入长度:刀具切出长度: (盲孔)机动时间:2.7 时间定额计算及生产安排根据设计任务要求,该的年产量为10万件。一年以350个工作日计算,每天的产量应不低于417件。设每天的产量为420件。再以每天8小时工作时间计算,则每个工件的生产时间应不大于1.14min。参照机械加工工艺手册表2.5.2,机械加工单件(生产类型:中批以上)时间定额的计算公式为: (大量生产时)因此在大批量生产时单件时间定额计算公式为: 其中: 单件时间定额 基本时间(机动时间) 辅助时间。用于某工序加工每个工件时都要进行的各种辅助动作所消耗的时间,包括装卸工件时间和有关工步辅助时间 布置工作地、休息和生理需要时间占操作时间的百分比值工序1:粗、精铣顶面机动时间:辅助时间:参照机械加工工艺手册表2.5.43,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据机械加工工艺手册表2.5.48,单间时间定额: 因此应布置两台机床同时完成本工序的加工。当布置两台机床时, 即能满足生产要求工序2:钻顶面孔、铰定位孔机动时间:辅助时间:参照机械加工工艺手册表2.5.41,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据机械加工工艺手册表2.5.43,单间时间定额: 因此布置一台机床即能满足生产要求。工序4:钻两侧面孔机动时间:辅助时间:参照机械加工工艺手册表2.5.41,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据机械加工工艺手册表2.5.43,单间时间定额: 因此布置一台机床即能满足生产要求。工序5:粗铣前后端面机动时间:辅助时间:参照机械加工工艺手册表2.5.45,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据机械加工工艺手册表2.5.48,单间时间定额: 因此布置一台机床即能满足生产要求。工序6:半精铣前后端面机动时间:辅助时间:参照机械加工工艺手册表2.5.45,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据机械加工工艺手册表2.5.48,单间时间定额: 因此布置一台机床即能满足生产要求。工序9:粗镗前后端面支承孔机动时间:辅助时间:参照机械加工工艺手册表2.5.37,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据机械加工工艺手册表2.5.39,单间时间定额: 因此应布置两台机床同时完成本工序的加工。当布置两台机床时,即能满足生产要求工序11:精镗支承孔机动时间:辅助时间:参照机械加工工艺手册表2.5.37,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据机械加工工艺手册表2.5.39,单间时间定额: 因此应布置两台机床同时完成本工序的加工。当布置两台机床时, 即能满足生产要求工序12:前后端面螺纹孔攻丝机动时间:辅助时间:参照钻孔辅助时间,取装卸工件辅助时间为,工步辅助时间为。则:参照钻孔值,取单间时间定额: 因此布置一台机床即能满足生产要求。工序14:精铣前后端面机动时间:辅助时间:参照机械加工工艺手册表2.5.45,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据机械加工工艺手册表2.5.48,单间时间定额: 因此应布置两台机床同时完成本工序的加工。当布置两台机床时,即能满足生产要求工序15:精铣两侧面机动时间:辅助时间:参照机械加工工艺手册表2.5.45,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据机械加工工艺手册表2.5.48,单间时间定额: 因此应布置两台机床同时完成本工序的加工。当布置两台机床时,即能满足生产要求工序17:螺纹孔攻丝机动时间:辅助时间:参照钻孔辅助时间,取装卸工件辅助时间为,工步辅助时间为。则:参照钻孔值,取单间时间定额: 因此布置一台机床即能满足生产要求。第3章 镗内孔液动夹具设计3.1 研究原始质料利用本夹具主要用来加工轴承孔液动夹具设计,加工时除了要满足粗糙度要求外,还应满足两孔轴线间公差要求。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。3.2 设计要求在对工件进行机械加工时,为了保证加工的要求,首先要使工件相对道具及机床有正确的位置,并使这个位置在加工过程中不因外力的影响而变动。因此,在进行机械加工前,先要将工件装夹好。机床夹具的组成 1、定位装置 其作用是使工件在夹具中占据正确的位置。2、夹紧装置 其作用是将工件压紧夹牢,保证工件在加工过程中受到外力(切削力等)作用时不离开已经占据的正确的正确位置。3、对刀或导向装置 其作用是确定刀具相对定位元件的正确位置。4、连接原件 其作用是确定夹具在机床上的正确位置。5、夹具体 夹具体是机床夹具的基础件,通过它将夹具的所有元件连接成一个整体。6、其他元件或装置 是指家家具中因特殊需要而设置的元件或装置。根据加工需要,有些夹具上设置分度装置、靠模装置;为能方便、准确定位,常设置预定位装置;对于大型夹具,常设置吊装元件等。以上各组成部分中,定位元件、夹紧装置和夹具体是机床夹具的基础组成部分。机床的分类机床夹具种类繁多,可以从不同的角度对机床夹具进行分类。按夹具的使用特点可分为:通用夹具,专用夹具,可调夹具,组合夹具,拼装夹具。按使用机床可分为:车床夹具,铣床夹具,钻床夹具,镗床夹具,齿轮机床夹具,数控机床夹具,自动机床夹具,自动线随行夹具以及其他机床夹具。3.3 夹具的组成(1) 定位元件 夹具上的圆柱销5、菱形销9和支承板4都是定位元件,通过它们使工件在夹具中占据正确的位置。(2) 夹紧装置 夹紧装置的作用是将工件压紧夹牢,保证工件在加工过程中受到外力(切削力等)作用时不离开已经占据的正确位置。图3-3中的螺杆8(与圆柱销合成一个零件)、螺母7和开口垫圈6就起到了上述作用。(3) 对刀或导向装置 对刀或导向装置用于确定刀具相对于定位元件的正确位置。如图3-3中钻套l和钻模板2组成导向装置,确定了钻头轴线相对定位元件的正确位置。铣床夹具上的对刀块和塞 尺为对刀装置。 (4) 连接元件 连接元件是确定夹具在机床上正确位置的元件。如图3-3中夹具体3的底面为安装基面,保证了钻套1的轴线垂直于钻床工作台以及圆柱销5的轴线平行于钻床工作台。因此,夹具体可兼作连接元件。车床夹具上的过渡盘、铣床夹具上的定位键都是连接元件。 (5) 夹具体 夹具体是机床夹具的基础件,如图3-3中的件3,通过它将夹具的所有元件连接成一个整体。 (6) 其它装置或元件 它们是指夹具中因特殊需要而设置的装置或元件。3.4 夹具的分类和作用(1)按专业程度划分1)通用夹具 通用夹具是指已经标准化的,在一定范围内可用于加工不同工件的夹具。例如,车床上三爪卡盘和四爪单动卡盘,铣床上的平口钳、分度头和回转工作台等。这类夹具一般由专业工厂生产,常作为机床附件提供给用户。其特点是适应性广,生产效率低,主要适用于单件、小批量的生产中。 2)专用夹具 专用夹具是指专为某一工件的某道工序而专门设计的夹具。其特点是结构紧凑,操作迅速、方便、省力,可以保证较高的加工精度和生产效率,但设计制造周期较长、制造费用也较高。当产品变更时,夹具将由于无法再使用而报废。只适用于产品固定且批量较大的生产中。 3)通用可调夹具和成组夹具 其特点是夹具的部分元件可以更换,部分装置可以调整,以适应不同零件的加工。用于相似零件的成组加工所用的夹具,称为成组夹具。通用可调夹具与成组夹具相比,加工对象不很明确,适用范围更广一些。 4)组合夹具 组合夹具是指按零件的加工要求,由一套事先制造好的标准元件和部件组装而成的夹具。由专业厂家制造,其特点是灵活多变,万能性强,制造周期短、元件能反复使用,特别适用于新产品的试制和单件小批生产。 5)随行夹具 随行夹具是一种在自动线上使用的夹具。该夹具既要起到装夹工件的作用,又要与工件成为一体沿着自动线从一个工位移到下一个工位,进行不同工序的加工。 (2)按使用的机床分类由于各类机床自身工作特点和结构形式各不相同,对所用夹具的结构也相应地提出了不同的要求。按所使用的机床不同,夹具又可分为:车床夹具、铣床夹具、钻床夹具、镗床夹具、磨床夹具、齿轮机床夹具和其他机床夹具等。 (3)按夹紧动力源分类根据夹具所采用的夹紧动力源不同,可分为:手动夹具、气动夹具、液压夹具、气液夹具、电动夹具、磁力夹具、真空夹具等。夹具的作用:1缩短辅助时间,提高劳动生产率夹具的使用一般包括两个过程:其一是夹具本身在机床上的安装和调整,这个过程主要是依靠夹具自身的定向键、对刀块来快速实现,或者通过找正、试切等方法来实现,但速度稍慢;其二是被加工工件在夹具中的安装,这个过程由于采用了专用的定位装置(如V形块等),因此能迅速实现。2确保并稳定加I精度,保证产品质量 加工过程中,工件与刀具的相对位置容易得到保证,并且不受各种主观因素的影响,因而工件的加工精度稳定可靠。 3降低对操作工人的技术要求和工人的劳动强 由于多数专用夹具的夹紧装置只需厂人操纵按钮、手柄即可实现对工件的夹紧,这在很大程度上减少了工人找正和调整工件的时间与难度,或者根本不需要找正和调整,所以,这些专用夹具的使用降低了对工人的技术要求并减轻了工人的劳动强度。按夹紧的动力源可分为:手动夹具,气动夹具,液压夹具,气液增力夹具,电磁夹具以及真空夹具等。工件的装夹方法工件装夹的方法有两种:将工件直接装夹在机床的工作台或花盘上将工件装夹在家具上采用第一种方法装夹的效率低,一般要求先按图纸要求在工件的表面上划线,划出加工表面的尺寸和位置,装夹时,用划针或面分表找正后再夹紧。一般用于单件和小批生产。批量较大时,都采用夹具装夹工件。采用夹具装夹工件有如下优点:a、保证加工精度,稳定加工质量b、缩短辅助时间,提高劳动生产率c、扩大机床的使用范围,实现“一机多能”d、改善工人的劳动条件,降低生产成本本夹具无严格的技术要求,因此,应主要考虑如何提高劳动生产率,降低劳动强度,精度不是主要考虑的问题。3.5 定位、夹紧方案的选择由零件图可知:在对加工轴承孔夹具设计行加工前,底平面进行了粗、精铣加工,底面孔进行了钻、扩加工。因此,定位、夹紧方案有:选一面两销定位方式,工艺孔用短圆柱销,用棱形销定位,夹紧方式用操作简单,通用性较强的移动压板来夹紧。为了使定位误差达到要求的范围之内,采用一面两销的定位方式,这种定位在结构上简单易操作。一面即底平面。3.6 切削力及夹紧力的计算镗刀材料:(硬质合金镗刀)刀具的几何参数: 由参考文献5查表可得:圆周切削分力公式: 式中 查5表得: 查5表 取 由表可得参数: 即:同理:径向切削分力公式 : 式中参数: 即:轴向切削分力公式 : 式中参数: 即:拟定选取液压缸的内径为200mm,初步液压的工作压力(由0.4MPa增至0.6MPa)根据F=PA=15700(N)如前所述,在设计夹具时,应该注意提高劳动生产率。为此应先着眼于机动夹紧而不采用手动加紧。因为这是提高劳动生产率的重要途径。本道工序的夹具就选择了气动夹紧方式。本工序因为是粗加工,毛坯材料又是铝合金,切削力不是很大,为了夹紧工件,势必要增大液压缸直径,而这样将使整个夹具过于庞大。因此,首先降低切削力。目前采取的措施有三:一是提高毛坯的制造精度,使最大切削深度降低,以降低切削力;二是选择一种比较理想的杠杆夹紧机构;三是在可能情况下,适当提高液压的工作压力(由0.4MPa增至0.6MPa),以增加液压缸推力。结果本夹具总的感觉还是比较紧凑18,可以满足要求。 夹具在装夹时,由在定位时造成圆周上存在定位误差;夹具体在零件的内孔端面上定位时,也存在定位误差,从而会造成由原来的面接触变成点接触,从而使零件在定位时发生误差,进而影响加工精度,只要误差在允许范围内就可以满足加工要求。3.7 误差分析与计算该夹具以一面两销定位,为了满足工序的加工要求,必须使工序中误差总和等于或小于该工序所规定的尺寸公差。与机床夹具有关的加工误差,一般可用下式表示: 由参考文献5可得: 两定位销的定位误差 : 其中:, 夹紧误差 : 其中接触变形位移值: 查5表1215有。 磨损造成的加工误差:通常不超过 夹具相对刀具位置误差:取误差总和:从以上的分析可见,所设计的夹具能满足零件的加工精度要求。3.8 夹具设计及操作的简要说明为提高生产率,经过方案的认真分析和比较,选用了手动夹紧方式(螺旋机构)。这类夹紧机构结构简单、夹紧可靠、通用性大,在机床夹具中很广泛的应用。此外,当夹具有制造误差,工作过程出现磨损,以及零件尺寸变化时,影响定位、夹紧的可靠。为防止此现象,选用可换定位销。以便随时根据情况进行调整换取。总 结加工工艺的编制和专用夹具的设计,使对零件的加工过程和夹具的设计有进一步的提高。在这次的设计中也遇到了不少的问题,如在编写加工工艺时,对所需加工面的先后顺序编排,对零件的加工精度和劳动生产率都有相当大的影响。在对某几个工序进行专用夹具设计时,对零件的定位面的选择,采用什么方式定位,夹紧方式及夹紧力方向的确定等等都存在问题。这些问题都直接影响到零件的加工精度和劳动生产率,为达到零件能在保证精度的前提下进行加工,而且方便快速,以提高劳动生产率,降低成本的目的。通过不懈努力和指导老师的精心指导下,针对这些问题查阅了大量的相关资料。最后,将这些问题一一解决,并夹紧都采用了手动夹紧,由于工件的尺寸不大,所需的夹紧力不大。完成了本次设计,通过做这次的设计,使对专业知识和技能有了进一步的提高,为以后从事本专业技术的工作打下了坚实的基础。参考文献1 李旦等,专用夹具图册,哈尔滨:哈尔滨工业大学出版社,2005。2 孙已德,夹具图册,北京:机械工业出版社,1984。3 何玉林,机械制图,重庆:重庆大学出版社,20001983。4 机械工程基础与通用标准实用丛书编委会,形状和位置公差,北京:中国计划出版社,2004。5 淘济贤等,夹具设计,北京:机械工业出版社,1986。6 李洪,机械加工工艺师手册,北京:机械工业出版社,1990。7 机械设计手册编委会,机械设计手册卷4,北京:机械工业出版社,1998。8 东北重型机械学院,夹具设计手册,上海:上海科学技术出版社,1979。9 贺光谊等,画法几何及机械制图,重庆:重庆大学出版社,1994。10 丁骏一,典型零件制造工艺,北京:机械工业出版社,1989。11 孙丽媛,机械制造工艺及专用夹具设计指导,北京:冶金工业出版社,2002。12 东北重型机械学院等,夹具设计手册,上海:上海科学技术出版社,1979。13 孟少龙,工艺手册第1卷,北京:机械工业出版社,1991。14 金属机械加工工艺人员手册修订组,金属机械加工工艺人员手册,上海:上海科学技术出版社,1979。16 马贤智,机械加工余量与公差手册,北京:中国标准出版社,1994。17 上海金属切削技术协会,金属切削手册,上海:上海科学技术出版社,1984。18 周永强,高等学校毕业设计指导,北京:中国建材工业出版社,2002致 谢经过了的很长时间,终于比较圆满完成了设计任务。回顾这日日夜夜,感觉经过了一场磨练,通过图书、网络、老师、同学等各种可以利用的方法,巩固了自己的专业知识。对所学知识的了解和使用都有了更加深刻的理解。此时此刻,我要特别感谢我的导师的精心指导,不仅指导我们解决了关键性技术难题,更重要的是为我们指引了设计的思路并给我们讲解了设计中用到的实际工程设计经验,从而使我们
