抽屉注塑模具设计
26页 8000字数+说明书+6张CAD图纸【详情如下】

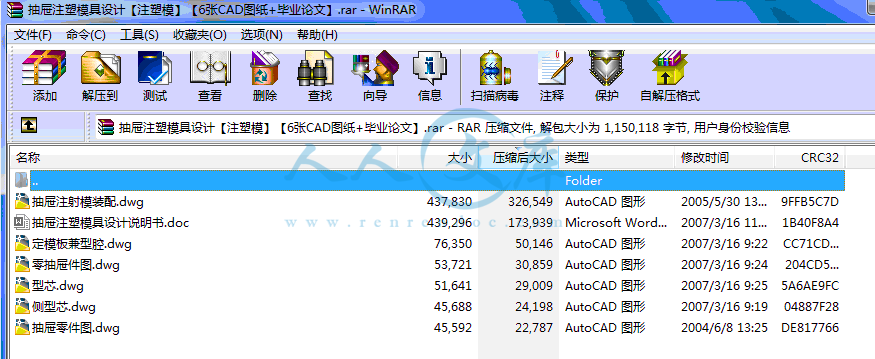

侧型芯.dwg
型芯.dwg

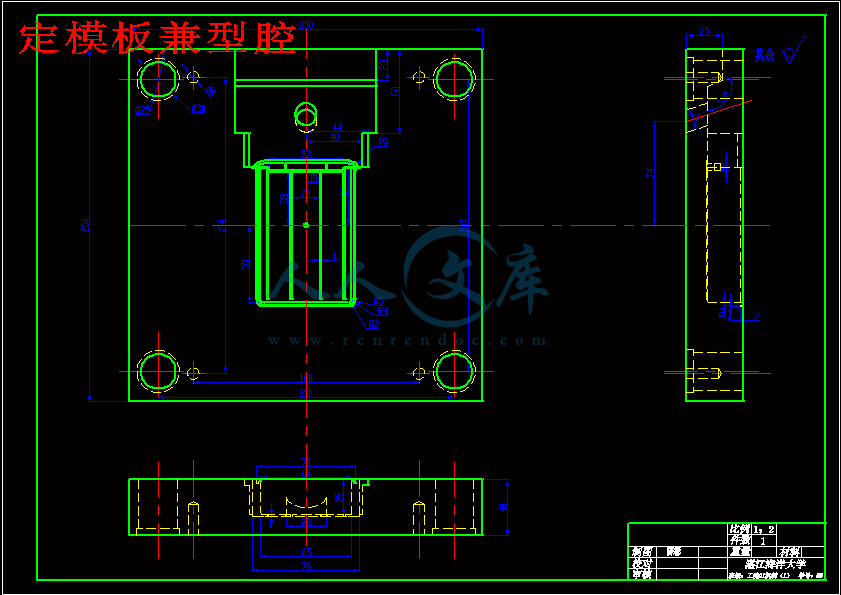

定模板兼型腔.dwg
抽屉注塑模具设计说明书.doc

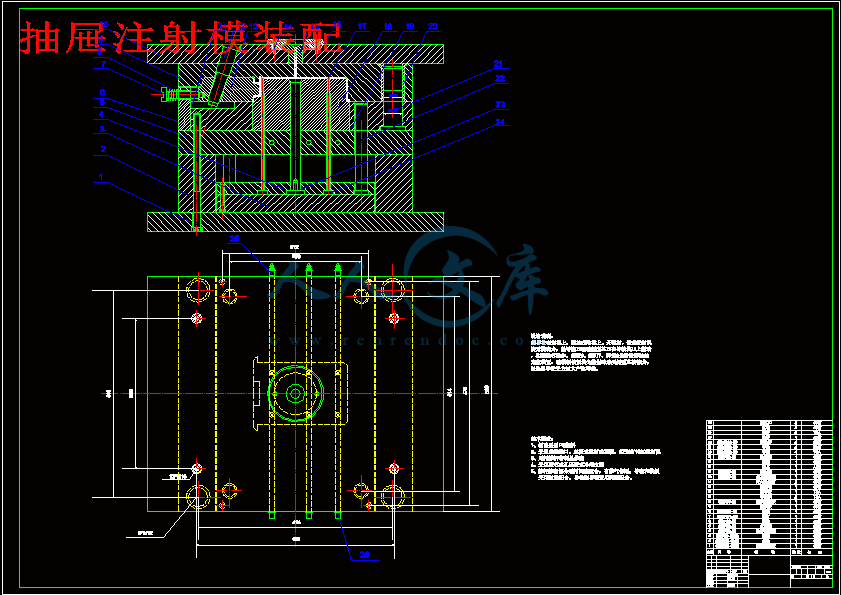

抽屉注射模装配.dwg

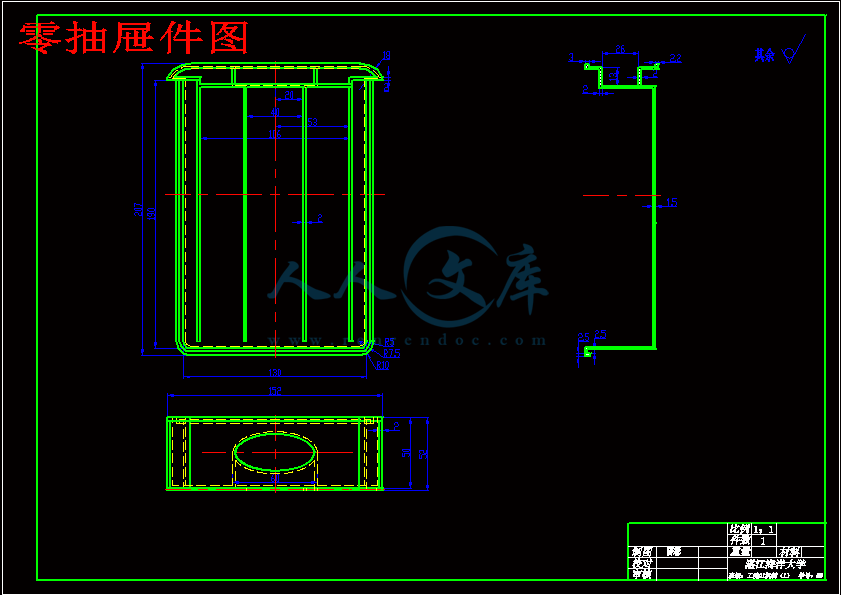

抽屉零件图.dwg
零抽屉件图.dwg

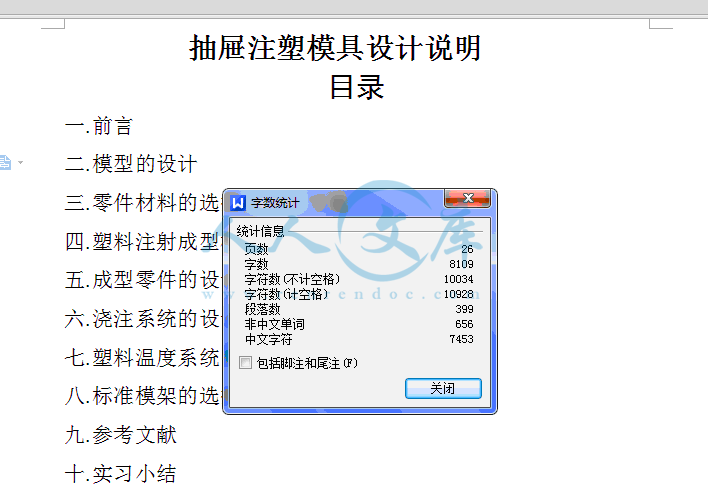

抽屉注塑模具设计说明
目录
一.前言
二.模型的设计
三.零件材料的选择及材料性能
四.塑料注射成型模具的设计
五.成型零件的设计
六.浇注系统的设计
七.塑料温度系统的设计
八.标准模架的选择
九.参考文献
十.实习小结
前言
所谓注塑成型（Injection Molding）是指，将已加热融化的材料喷射注入到模具内，经由冷却与固化后，得到成形品的方法。适用于量产与形状复杂产品等成形加工领域。
注塑成型机
注塑成型机可区分为合模装置与注射装置。合模装置是开闭模具以执行脱模（eject）作业。注射装置是将树脂予以加热融化後再射入模具内。
模具
所谓模具（Mold）是指，为了将材料树脂做成某种形状，而用来承接射出注入树脂的金属制模型。
已溶解的材料是从浇口进入模具内，再经由流道与流道口填充到模槽内。接下来则经由冷却工程与开模成型机脱模杆上的模具脱模板，推顶出成形品。
成形品
成形品是由流入融化树脂的浇口、导入模槽的流道与产品部份所构成。
使用回料
成形品中的浇口与流道并不属于产品。因此该部分往往被废弃，甚至粉碎后再度用作成形专用材料，这就称为回料。回料不能单独作为成形专用材使用，通常都是配合造粒才能予以使用。由于会经过成形工程，因此可让树脂做出各种特性的变化。回料之配方比例的上限为30％左右，若配方比例过高就有可能会损害到树脂的原有性质。
成形条件
所谓成形条件是指，为了获得所需的成形品，而利用成型机的汽缸温度、射出速度、模具温度等组合成无数个设定条件。由于可获得的成形品外观、尺寸、机械物性会因成形条件而异，因此要找出最佳的成形条件，就必须仰赖熟练的技术与经验。
CAD/CAM的技术现状
经过四十多年的发展，CAD/CAM技术有了长足的进步。现在CAD/CAM主要运行在工作站或微机平台上。工作站虽然性能优越，图形处理速度快，但价格却十分昂贵，这在一定程度上限制了CAD/CAM技术的推广。零件材料的选择及材料性能
制品的材料选择依据
PS 聚苯乙烯
性能
PS一般为头尾结构，主链为饱和碳链，侧基为共轭苯环，使分子结构不规整，增大了分子的刚性，使PS成为非结晶性的线型聚合物。由于苯环存在，PS具有较高的Tg（80～82℃），所以在室温下是透明而坚硬的，由于分子链的刚性，易引起应力开裂。
聚苯乙烯无色透明，能自由着色，相对密度也仅次于PP、PE，具有优异的电性能，特别是高频特性好，次于F-4、PPO。另外，在光稳定性方面仅次于甲基丙烯酸树脂，但抗放射线能力是所有塑料中最强的。
聚苯乙烯最重要的特点是熔融时的热稳定性和流动性非常好，所以易成型加工，特别是注射成型容易，适合大量生产。成型收缩率小，成型品尺寸稳定性也好。
热性能：最高工作温度为60～80℃。当加热至Tg以上，PS转变为高弹态，且保持这种状态在较宽的范围内，这就使其热成型提供方便。PS的热变形温度为70～80℃，脆化温度为-30℃，PS在高真空和330～380℃下剧烈降解。
机械性能：PS的分子量过高，加工困难，所以通常聚苯乙烯的分子量为5～20万。PS的机械性能，随温度升高，刚性（弹性模量、抗拉强度、冲击强度等下降，而断裂伸长率较大。
PS的透明性好，透光率达88～92%，仅次于丙烯酸类聚合物，折射率为1.59～1.60。故可用作光学零件，但它受阳光作用后，易出现发黄和混浊。
PS有主要缺点是性脆和耐热性低。对PS进行改性，如橡胶改性的高抗冲PS（HIPS）；MMA-丁二烯-苯乙烯（MBS）；A（丙烯腈）B（丁二烯）S ，在工业上应用最广泛的是ABS塑料。
化学和物理特性：
大多数商业用的PS都是透明的、非晶体材料。PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。典型的收缩率在0.4~0.7%之间。
注塑模工艺条件
干燥处理：除非储存不当，通常不需要干燥处理。如果需要干燥，建议干燥条件为80C、2~3小时。
熔化温度：180~280C。对于阻燃型材料其上限为250C。
模具温度：40~50C。
注射压力：200~600bar。
注射速度：建议使用快速的注射速度。
流道和浇口：可以使用所有常规类型的浇口。
典型用途：
产品包装，家庭用品（餐具、托盘等），电气（透明容器、光源散射器、绝缘薄膜等）。参考文献
模具设计与制造 阎其凤 机械工业出版社
机械制造工艺与机床夹具 刘守勇 机械工业出版社
机械制造技术 李华 机械工业出版社
