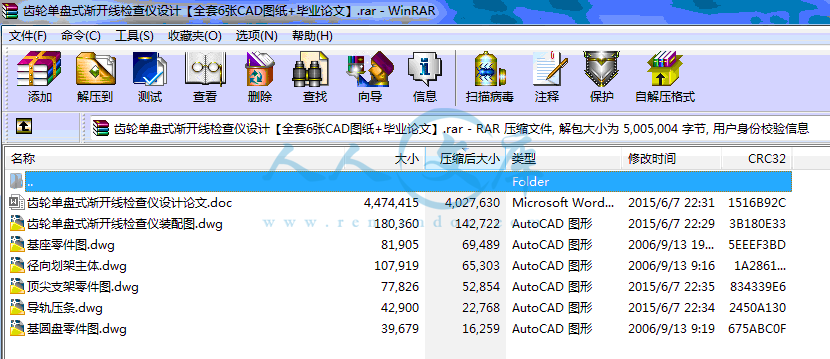

齿轮单盘式渐开线检查仪设计【全套6张CAD图纸+毕业论文】.rar

齿轮单盘式渐开线检查仪设计论文.doc---(点击预览)

齿轮单盘式渐开线检查仪装配图.dwg---(点击预览)

压缩包内文档预览：(预览前20页/共52页)

编号：441420 类型：共享资源大小：4.19MB 格式：RAR 上传时间：2015-06-14 上传人：上*** IP属地：江苏

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 齿轮单盘式渐开线检查仪设计齿轮单盘式 cad图纸毕业论文渐开线检查仪齿轮单盘式渐开线检查仪

资源描述：

齿轮单盘式渐开线检查仪设计

52页 17000字数+说明书+6张CAD图纸【详情如下】

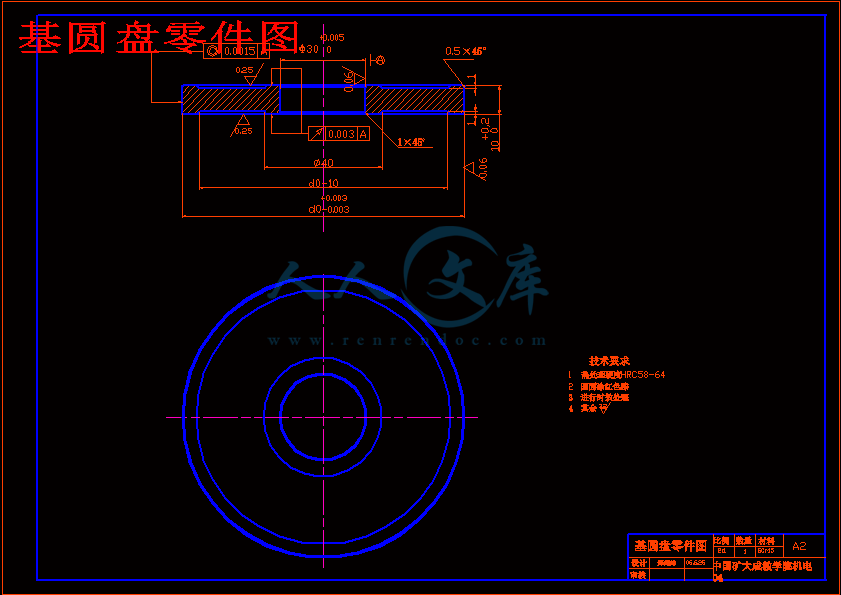

基圆盘零件图.dwg

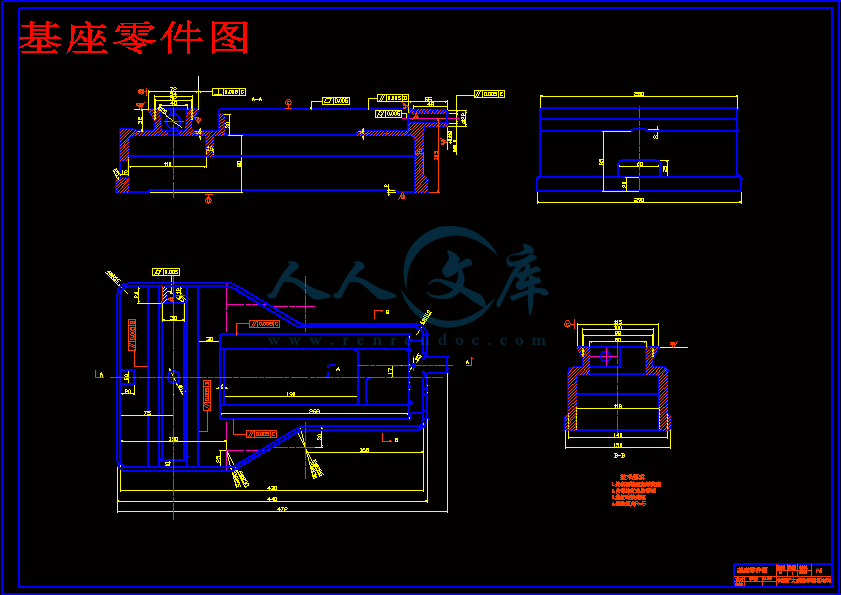

基座零件图.dwg

导轨压条.dwg

径向划架主体.dwg

顶尖支架零件图.dwg

齿轮单盘式渐开线检查仪装配图.dwg

齿轮单盘式渐开线检查仪设计论文.doc









摘要

我国机械工业迅速发展的今天，每年所生产的齿轮数以千万计，而加工时由于机床，刀具及工件系统的影响，被切齿轮的齿形会产生一定的误差。这个误差如果不能控制在一定范围内，将会影响齿轮传动的平稳性，并引起噪音和振动。因此对齿形误差进行测量是评定齿轮质量的一个重要方面。同时还能从中分析出产生误差的原因，并研究出提高质量的措施。

随着科学技术和制造业的发展，许多机器和设备所需的动力速度愈来愈大，因而对齿轮的精度要求也将越来越高。一些老式的齿轮测量仪已经跟不上时代的步伐，但在其基础上，通过某些方面的改进，可使之重新焕发青春，以免过早淘汰。

本次设计的目的是对一台单盘式渐开线检查仪进行改装，以改善其功能。

原来的单盘式渐开线检查仪，存在着诸多不足，在设计过程中，我着重考虑了以下三个方面的不足：

一、定位装置采用圆锥定位，限制了仪器只能测量带孔齿轮，而对带轴齿无能为力。

二、每次测量均要以繁琐的中调零过程来保证测量的准确性。

三、采用百分表读数，精度太低。

针对这几个不足，我作如下进：

一、定位装置采用顶尖定位，使仪器可测带轴齿轮，扩大了仪器使用范围。

二、在仪器中增设了对中调零装置，使这一过程得到简化。

三、用传感器代替百分表读数，效率和精度大大提高。

由此可见，通过定位装置，对中装置，记录装置三方面的改进，仪器在通用性，高效性准确性等到方面有了很大改善，达到了设计任务的要求。

关键词：定位装置，对中装置，记录装置，通用性，准确性

1 设计任务…………………………………….....…………… 1

2 绪论……………………………………………….………….1

2．1 齿轮传动的基本要求………….……………………….…....1

2．2 齿轮传动的公差标准……….…………………….…………2

2．2．1 渐开线圆柱齿轮误差分析……………………...3

2．2．2 误差来源…………………………………………4

3 渐开线及其特点.………………………………...…………..5

3．1渐开线定义及特点……………………………………..……..5

3．2渐开线理论在齿检仪上的应用………………………..….….8

4 原单盘式渐开线检查仪简介……………………….…….....9

5齿形测量仪器参考…………………………………..………12

5．1渐开线齿形的测量…………………………………………..12

5．2渐开线仪器及其测量原理…………………………………..12

5．2．1渐开线比较测量仪…………………………..……12

5．2．2渐开线绝对测量仪……………………………..…25

5．2．3电子范成式渐开线检查仪………………..………27

6 方案选择………………….………….………..…...……..30

6．1方案选择1：关于定位装置………………………………30

6．2方案选择2：关于对中调零装置…………………………32

6．2．1原单盘式渐开线检查仪存在的不足…………..…32

6．2．2改进思路………………………………….……..…33

6．2．3采用什么样的限位装置………………………..…33

6．3方案选择3：关于记录装置………………………………34

6．3．1单盘式渐开线检查仪存在的不足……………..…34

6．3．2改进思路………………………………………..…35

6．3．3采用什么类型的传感器…………………….……35

7单盘式渐开线检查仪精度分析……………..……………....37

7．1误差分析概述……………………..………….……………37

7．2精度分析…………………………..…………………….…38

7．2．1上下顶尖同轴度误差……………………………38

7．2．2主轴回转跳动误差………………………………40

7．2．3仪器总误差…………………..…………..………45

7．2．4判断精度达以要求否………………..…..………45

8结束语…………………………………….………………....46

9参考文献……………………………….…………...……….47

10致谢……………………………………..…………...……..49

1 设计任务

要求：一、改进定位装置；

二、改进对中调零装置；

三、改进记录装置；

四、进行精度分析，须能够测量分度圆直径100左右，6-9级精度的齿轮法向模数目3.5~6.3。

目的：对实验室的单盘式渐开线检查仪进行改装，以改善其功能。

2 绪论

2.1 齿轮传动的基本要求

瞬时传动比基本不变，否则传动将不平稳，不准确。齿轮传动中反映瞬时传动比变化的因素很多，如周节、基节、公法线变动，齿形等。齿轮传动装置由齿轮副、轴、轴承及机座组成，其运动质量与互换性主要取决于齿轮的加工和安装精度。同于齿轮广泛地用于传递运动和动力。因此，各种机器和仪器的工作性能，与齿轮传动的质量密切相关，对于齿轮传动，主要由以下四个方面的要求：

一、传递运动的准确性

在齿轮副中，从动轮齿数Z2和主动轮齿数Z1的比值叫传动比，即。传动比是根据传动的需要设计的，对于精密机械传动应保持瞬时传动比基本不变，否则传动将不平稳，不准确。齿轮传动中反映瞬时传动比变化的因素很多，如周节、基节、公法线变动，齿形等。

二、传动的平稳性

用于准确传递运动和分度的齿轮，如传动不平稳，也无法保证准确和传递运动和分度。对于高速旋转的动力齿轮，它对工作平稳性无更高的要求，希望噪音小，冲击和振动小，这样不仅可保证工作精度，而且还可以延长寿命。由于加工误差使得齿轮转动不可避免地产生瞬时传动比的变化。转速时快时慢，从而产生噪音，冲击

和振动，因此要对它加以限制，即要求齿轮在每一转中多次重复出现的转角误差（高频误差）要小。

三、载荷分布的均匀性

对于低速动力齿轮，要求其在啮合时其齿面的实际接触面积要

大，而且接触要密合，这样齿面载荷分布得均匀，不易磨损，可延长使用寿命，但是由于加工和安装中有误差，实际上不可能在全齿宽上接触，因此要对接触精度提出要求。

四、齿侧间隙

为了润滑齿面和防止齿轮传动时因热膨胀变形引起尺寸的变化甚至卡死，故要求齿轮不接触的非工作齿面之间有一定的齿侧间隙，间隙过大，对需要正反转的齿轮会引起换向冲击，对分度用的齿轮则会有较大的空程误差。

2.2 齿轮传动的公差标准

为了保证齿轮的传动质量和互换性，要用齿轮传动公差标准来对齿轮的加工精度提各种不同的要求。

GB10095-88《渐开线圆柱齿轮精度》对圆柱齿轮规定了几个精度等级，其中一级最高，以后名级依次降低。对于3~12级精度大致分为三类：

3~5级为高精度级

6~8级为中等精度级

9~12级为低精度级

按齿轮各项误差的特性和对使用性能的主要影响，将其各项公差或使用偏差分为三个公差组，以满足各方面精度要求的选择。

表2.1 齿轮公差组

公差组公差与极限偏差项目误差特性对传动性能主要影响

Ⅰ一转周期误差传递运动的准确性

Ⅱ一齿误差、传动的平稳性

Ⅲ齿向误差载荷分布均匀性

一般情况下，一个齿轮的三个公差组应选用相同的精度等级，当使用时对齿轮有某个方面的特殊要求时，也可选用不同的精度等级。

2.2.1渐开线圆柱齿轮误差分析

（一）传递运动准确性的误差

（二）影响传动平稳性的误差

齿轮传动是通过齿轮副的啮合来进行的，所以要使齿轮传动平稳，必须保证齿轮正确连续啮合的条件，所谓连续啮合是指前一对齿脱离接触前，后面一对齿进入啮合，否则如不正确啮合，传动将不平稳而产生误差。

1、传动平稳性的误差因素

影响传动平稳性和引起噪音振动的误差因素主要是齿轮在一转过程多

次反复出现的短周期误差。对高速齿轮副，长周期误码差也影响平稳性。

由前面渐开线齿轮啮合原理和条件可知，保证齿轮副瞬间传动比不变

和正确啮合的主要条件，是两齿轮渐开线齿形一致过程中多次反复的转角误差，是影响平稳性的基本参数。从每个轮齿的啮合过程也可看出，基节偏差8 结束语

经过四个多月的努力,毕业设计任务顺利完成了,在这里,我作一些补充.

通过对原单盘式渐开线检查仪的定位装置,对中调零装置,记录装置三个方面的改进,原仪器的性能得到很大改善,但由于时间关系,以及自身能力有限,有些地方还没有得以完善,对这些不够之处我作如下设想:

一、扇形板作为测量展开角的刻度,其最小分度值为 1°,精度太低,

宜做提高,我认为可采用光栅盘取代.

二、希望仪器能进行自动数据处理，进行误差分析。

参考文献

[1] 唐启昌编.《圆柱齿轮测量》. 北京：中国计量出版社,1987

[2] 蔡康洪、李虹、王国芳编.《渐开线圆柱齿轮精度检验与测量仪器》. 北京：中国展望出版社,1987

[3] 胡彦群编.《用计算法确定齿形误差曲线的倾斜中线》.计量技术,1981

[4] 天津大学精仪系精仪教研室编.《齿轮测量与仪器》上册 1980

[5] 柏永新著.《齿轮精度与综合检验》. 上海：上海科学技术出版社,1985

[6] 王明侗编著.《渐开线齿轮精度》1983

[7] 童玉麟主编.《互换性与测量技术》.中国林业出版社,1992

[8] 中国讲师科学研究院长度室编.《齿轮测量》1974

[9] 唐敬修编著.《渐开线圆柱齿轮的测量》. 北京：中国计量出版社,1984

[10] 张善钟主编.《精密仪器结构设计手册》北京：机械工业出版社1990

[11]《机械工程手册：工程材料卷》. 北京：机械工业出版社,1996

[12] 梁晋文编.《误差理论与数据处理》. 北京：中国计量出版社,1989

[13] 吕永智主编.《公差配合与技术测量》.北京：机械工业出版社，2003

[14] 马西秦编.《自动检测技术》.北京：机械工业出版社，1994

[15] 谢竹铭主编．《齿轮检测》．中国计量出版社．1990.4

[16] 刘迎春主编．《传感器原理设计与应用》．国防科技大学出版社．1988.5

[17] 岳林主编．《几何量计量仪器》．中国计量出版社．1990.6

[18] 黑龙江省标准计量管理局，哈尔滨工业大学主编．《长度计量手册》．科学出版社．1978.6

[19] 赵亚平.《螺旋齿轮啮合理论研究与实验分析》论文.北京：中国农业大学，2002

[20] 安志勇.《曲臂花键轴跳动误差非接触检测技术研究》论文.长春：长春理工大学，2006
