电动观光汽车的总体设计

22页 15000字数+说明书+2张CAD图纸【详情如下】

布置图.dwg

电动观光汽车的总体设计说明书.doc

车架图.dwg






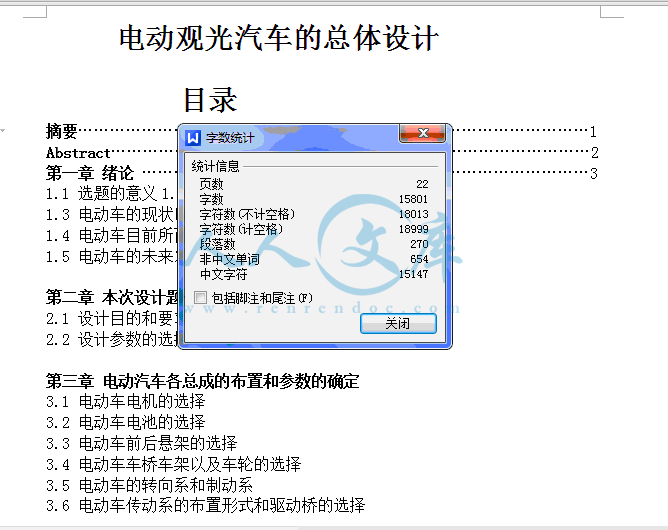

电动观光汽车的总体设计

摘要……………………………………………………………………………………1

Abstract………………………………………………………………………………2

第一章绪论 …………………………………………………………………………3

1.1 选题的意义1.2 电动车的历史

1.3 电动车的现状以及技术水平

1.4 电动车目前所面临的主要问题

1.5 电动车的未来发展方向

第二章本次设计题目的要求及设计参数选择与分析

2.1 设计目的和要求以及总体构想

2.2 设计参数的选择与分析

第三章电动汽车各总成的布置和参数的确定

3.1 电动车电机的选择

3.2 电动车电池的选择

3.3 电动车前后悬架的选择

3.4 电动车车桥车架以及车轮的选择

3.5 电动车的转向系和制动系

3.6 电动车传动系的布置形式和驱动桥的选择

第四章参数的校核

第五章小结

致谢

参考文献

附录

摘要

本文写的是一辆八座电动观光汽车的总体设计。首先是对大量电动汽车资料的查阅，然后从电机的选择，电池的选择着手，根据题目的要求，进行一系列的计算最后得出满足行驶要求的电机和电池。在选好电机和电池后，和设计燃油汽车的底盘一样，并同时综合电动汽车的结构特点，对汽车的传动系统，行驶系统，转向系统，制动系统进行一一分析和设计。在这为电动汽车设计底盘的过程中，要特别注意电动汽车与燃油汽车不同的地方。在我所设计的这辆低速的观光电动车上，它的传动系很简单，没有传统的离合器和变速器，也没有万向传动系统，是电机直接和主减速器用齿轮啮合直接连接，这样使得整个底盘的空间大大增加，整个底盘的布置也可以变的更加自由了。最后在这些的基础上，利用计算所得数据，对汽车进行总布置设计。

关键词：电动观光汽车总体设计电机电池底盘布置

Abstract

　　This article writes an eight tourism electric automobile design. First is to the massive electric automobile material consult, then from the electrical machinery choice, the battery choice begins, according to the topic request, carries on a series of computations finally to obtain satisfies the travel request the electrical machinery and the battery. After chooses the electrical machinery and the battery, is same with the design fuel oil automobile chassis, and simultaneously synthesizes the electric automobile the unique feature, to the automobile transmission system, the travel system, the steering system, the braking system carries on 11 analyses and the design. Designs the chassis in this for the electric automobile in the process, must pay attention to the electric automobile and the fuel oil automobile different place specially. Designs in me on this low speed tourism electric automobile, its power transmission is very simple, does not have the traditional coupling and the transmission gearbox, also does not have the rotary transmission system, is the electrical machinery direct and the main gear box with the gear meshing direct connection, like this causes the entire chassis the spatial big increase, the entire chassis arrangement also might change is more free. Finally in these foundations, the use computed information, carries on to the automobile always arranges the design.

Key words: tourism electric automobile design electrical machinery battery chassis arrangement

第二章本次设计题目的要求及设计参数选择与分析

2.1 设计目的和要求以及总体构想

(1)本次毕业设计我的题目是八座电动观光汽车的总体设计。

老师所给出的要求和大致数据如下:1. 电动车的驱动方式为电力驱动，并且是以电池作为动力源；2. 所设计的电动车的最高车速不得高于25km/h；3. 所设计的电动汽车座位数为8座；4. 续行驶里程:90km；5. 外廓尺寸:(长*宽*高):3750*1248*1830 。

(2)对于本次的总体构想。

我的毕业设计题目是八座电动观光汽车的总体设计。此次要做的是一个总体布置设计，对象是一台低速的八座纯电动汽车。而根据已知的条件和要求，我打算设计一辆类似于旅游观光的车（比如校园用或者游乐园用的那种），座位数为8座，最高车速为25km/h,以电池作为动力源。电动车的特点是结构简单，成本低。这是因为它行驶的路线比较特殊，只是在某一区域行驶，路况比较好，行驶速度较低。

作为电动车最关键的当然是电动机和电池的选择。目前一般电动车用的电池有三种，铅酸蓄电池是技术最成熟的一种，成本也最低，对于我所要设计的观光车来说，选铅酸蓄电池最合理。具体到选择哪一型号的蓄电池，就要经过计算了，在后面会有计算来对铅酸蓄电池型号的选择。

另外就是电机的选择了，大概估计了下所要设计的电动车的总重量，（按8个人的体重加上车重）依据这个总重量和最高车速来初选电机的功率，然后在进行计算验证，最后再得出符合要求的电机。选择好最重要的东西后，就要开始进行整车布置了。上面说了，电动车要的是结构简单，所以布置的时候也会以这个为原则。座位数是8座，分四排座位，一排坐两个，其中中间的一排座位下面是用来安装电池的，其下面的电池框架是经过另外设计的，使其能更好的固定电池。电机和固定速比减速器，差速器是连接在一起，固定在后轴，这样就省去了传动系统，使整个结构简单明了。

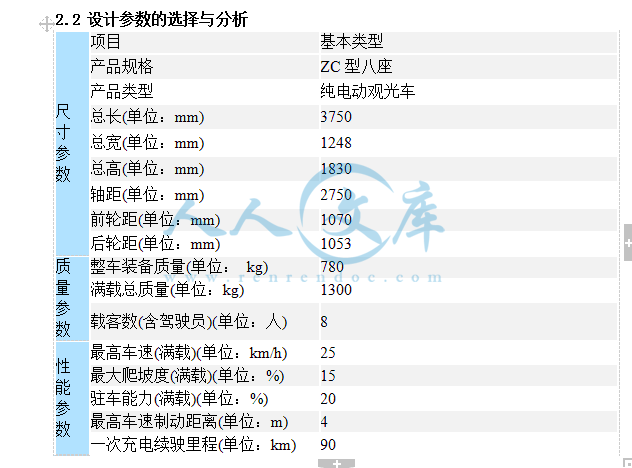

2.2 设计参数的选择与分析

尺

寸

参

数项目基本类型

产品规格ZC型八座

产品类型纯电动观光车

总长(单位：mm)3750

总宽(单位：mm)1248

总高(单位：mm)1830

轴距(单位：mm)2750

前轮距(单位：mm)1070

后轮距(单位：mm)1053

质

量

参

数整车装备质量(单位： kg)780

满载总质量(单位：kg)1300

载客数(含驾驶员)(单位：人)8

性

能

参

数最高车速(满载)(单位：km/h)25

最大爬坡度(满载)(单位：%)15

驻车能力(满载)(单位：%)20

最高车速制动距离(单位：m)4

一次充电续驶里程(单位：km)90

第三章电动汽车各总成参数的确定

3.1 电动车电机的选择

高密度、高效率、宽调速的车辆牵引电机及其控制系统既是电动汽车的心脏又是电动汽车研制的关键技术之一，已被列为863电动汽车重大专项的共性关键技术课题。20世纪80年代前，几乎所有的车辆牵引电机均为直流电机，这是因为直流牵引电机具有起步加速牵引力大，控制系统较简单等优点。直流电机的缺点是有机械换向器，当在高速大负载下运行时，换向器表面会产生火花，所以电机的运转不能太高。由于直流电机的换向器需保养，又不适合高速运转，除小型车外，目前一般已不采用。

近十年来，主要发展交流异步电机和无刷永磁电机系统。与原有的直流牵引电机系统相比，具有明显优势，其突出优点是体积小，质量轻（其比质量为0.5-1.0kg/Kw）、效率高、基本免维护、调速范围广。其研究开发现状和发展趋势如下。

（1）.异步电机驱动系统

异步电机其特点是结构简单、坚固耐用、成本低廉、运行可靠，低转矩脉动，低噪声，不需要位置传感器，转速极限高。

异步电机矢量控制调速技术比较成熟，使得异步电机驱动系统具有明显的优势，因此被较早应用于电动汽车的驱动系统，目前仍然是电动汽车驱动系统的主流产品（尤其在美国），但已被其它新型无刷永磁牵引电机驱动系统逐步取代。

最大缺点是驱动电路复杂，成本高；相对永磁电机而言，异步电机效率和功率密度偏低。

（2）.无刷永磁同步电机驱动系统

无刷永磁同步电机可采用圆柱形径向磁场结构或盘式轴向磁场结构，由于具有较高的功率密度和效率以及宽广的调速范围，发展前景十分广阔，在电动车辆牵引电机中是强有力的竞争者，已在国内外多种电动车辆中获得应用。

内置式永磁同步电机也称为混合式永磁磁阻电机。该电机在永磁转矩的基础上迭加了磁阻转矩，磁阻转矩的存在有助于提高电机的过载能力和功率密度，而且易于弱磁调速，扩大恒功率范围运行。内置式永磁同步电机驱动系统的设计理论正在不断完善和继续深入，该机结构灵活，设计自由度大，有望得到高性能，适合用作电动汽车高效、高密度、宽调速牵引驱动。这些引起了各大汽车公司同行们的关注，特别是获得了日本汽车公司同行的青睐。当前，美国汽车公司同行在新车型设计中主要采用内置式永磁同步电机。

表面凸出式永磁同步电机也称为永磁转矩电机，相对内置式永磁同步电机而言，其弱磁调速范围小，功率密度低。该结构电机动态响应快，并可望得到低转矩脉动，适合用作汽车的电子伺服驱动，如汽车电子动力方向盘的伺服电机。

无位置传感器永磁同步电机驱动系统也是当前永磁同步电机驱动系统研究的一个热点，将成为永磁同步电机驱动系统的发展趋势之一，具有潜在的竞争优势。

永磁同步电机驱动系统低速时常采用矢量控制，高速时用弱磁控制。

要选择合适的电机，首先要知道电动车所需要的功率。电机的功率计算所需的公式如下，汽车的总重量是估算的，后面会进行验证。参考文献

（1）朱正礼. 殷承良张建武基于遗传算法的纯电动汽车动力总成参数优化[J].上海交通大学学报， 2004， 38 （11)1907-1912.

（2）于金风 .电动汽车动力性初步研究[D]. 洛阳：河南科技大学,2003.

（3）余志生 .汽车理论[M]. 北京：机械工业出版社，2000.

（4）万沛霖电动汽车的关键技术[M]. 北京：北京理工大学出版, 1998.1-14 ，34-42.

(5) 徐东辉. 论发展限定范围的电动汽车[J] . 专用汽车 , 1999（1）: 5 - 7.

(6) 李春霞. 电动汽车用先进电池的现状及发展[J]. 电池 , 2003（2）: 83 - 85.

(7) 曹秉刚. 电动汽车技术进展和发展趋势[J] . 西安交通大学学报 , 2004 （1）: 1 - 5.

（8）陈家瑞. 汽车构造[M]. 北京：人民交通出版社，2002.

（9）Alvarez-Ramírez J,Solís-Daun J,FEMAT R.A note on bounded-input feedback global stabilization of robot manipulators.[J].Appl.Math.Lett.

1997,10(5):115-119.

（10）Cawthorne William R. The Allison Transmission Hybrid Electric

Drive Simulation Development ,SAE 2000 - 01 - 3470
