点焊机上电极臂机械加工专用夹具设计
26页 8600字数+说明书+任务书+开题报告+22张CAD图纸【详情如下】
xj-00-铣床夹具(装配图)A0.dwg
xj-01-夹具体A1.dwg
xj-02-夹紧压板A3.dwg
xj-03-对刀块支板A3.dwg
xj-04 -V形块压板A3.dwg
xj-05-支架A2.dwg
zj-00钻床夹具（装配图）（A0）.dwg
zj-01-快换钻套(A4).dwg
zj-02-夹具体（A1）.dwg
zj-03-快换钻套24(A4).dwg

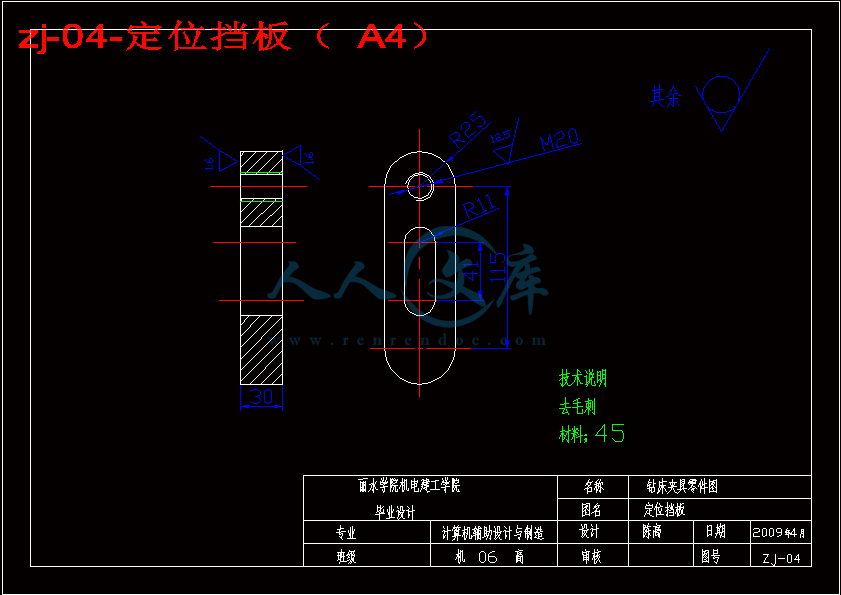

zj-04-定位挡板（A4）.dwg
zj-05-可调钻模板2(A3).dwg
zj-06-可调钻模板1(A3).dwg
zj-07-钻模板调节块（A4）.dwg
zj-08-压板（A3）.dwg
zj-09-压板座（A3）.dwg

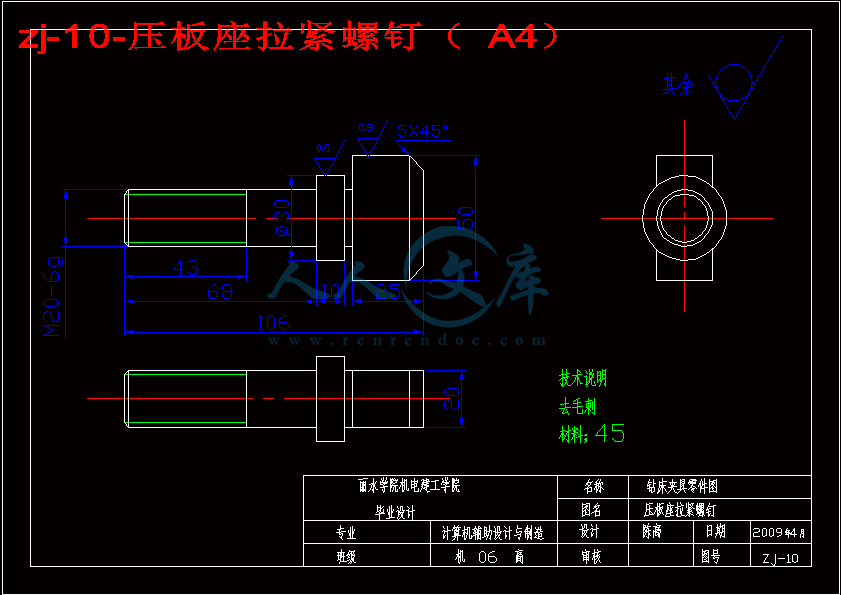

zj-10-压板座拉紧螺钉（A4）.dwg
zj-11-六角头压紧螺钉M20（A4）.dwg

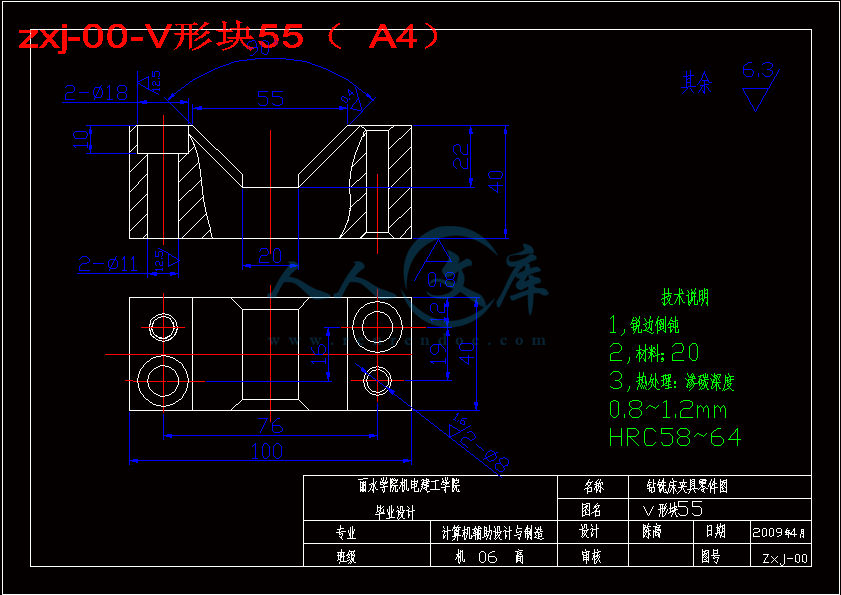

zxj-00-V形块55（A4）.dwg
上电极臂LH61.6-05(零件图)A2.dwg
任务书.doc
封面.doc

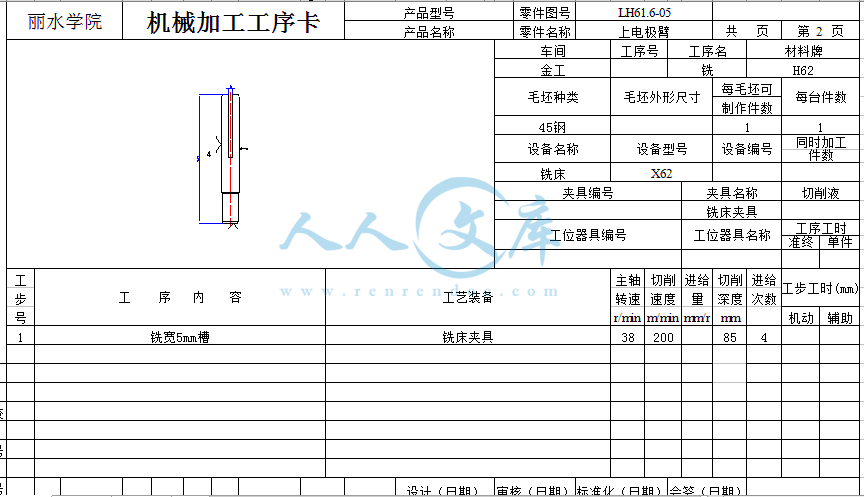

机械加工工序卡1.xls
机械加工工序卡2.xls

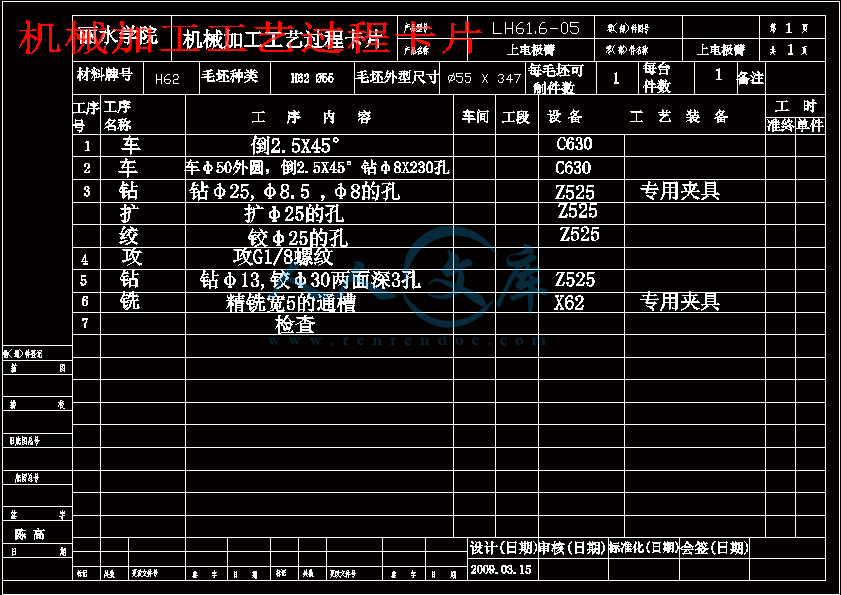

机械加工工艺过程卡片.dwg
毛坯图A4.dwg
点焊机上电极臂机械加工专用夹具设计开题报告.doc
点焊机上电极臂机械加工专用夹具设计论文.doc
摘要
应用机床夹具，有利于保证工件的加工精度、稳定产品质量；有利于提高劳动生产率和降低成本；有利于改善工人劳动条件，保证安全生产；有利于扩大机床工艺范围，实现“一机多用”。
１．机床夹具的类型
??? 夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。
?? ?? 在金属切削机床上使用的夹具统称为机床夹具。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着工件加工的精度、劳动生产率和产品的制造成本等。
机床夹具的种类繁多，可以从不同的角度对机床夹具进行分类。常用的分类方法有以下几种。
（１）按夹具的使用特点分类
根据夹具在不同生产类型中的通用特性，机床夹具可分为通用夹具、专用夹具、可调夹具、组合夹具和拼装夹具五大类。
①通用夹具??已经标准化的可加工一定范围内不同工件的夹具，称为通用夹具，其结构、尺寸已规格化，而且具有一定通用性，如三爪自定心卡盘、机床用平口虎钳、四爪单动卡盘、台虎钳、万能分度头、顶尖、中心架和磁力工作台等。这类夹具适应性强，可用于装夹一定形状和尺寸范围内的各种工件。这些夹具已作为机床附件由专门工厂制造供应，只需选购即可。其缺点是夹具的精度不高，生产率也较低，且较难装夹形状复杂的工件，故一般适用于单件小批量生产中。
②专用夹具??专为某一工件的某道工序设计制造的夹具，称为专用夹具。在产品相对稳定、批量较大的生产中，采用各种专用夹具，可获得较高的生产率和加工精度。专用夹具的设计周期较长、投资较大。
专用夹具一般在批量生产中使用。除大批大量生产之外，中小批量生产中也需要采用一些专用夹具，但在结构设计时要进行具体的技术经济分析。
③可调夹具??某些元件可调整或更换，以适应多种工件加工的夹具，称为可调夹具。可调夹具是针对通用夹具和专用夹具的缺陷而发展起来的一类新型夹具。对不同类型和尺寸的工件，只需调整或更换原来夹具上的个别定位元件和夹紧元件便可使用。它一般又可分为通用可调夹具和成组夹具两种。前者的通用范围比通用夹具更大；后者则是一种专用可调夹具，它按成组原理设计并能加工一族相似的工件，故在多品种，中、小批量生产中使用有较好的经济效果。
④组合夹具??采用标准的组合元件、部件，专为某一工件的某道工序组装的夹具，称为组合夹具。组合夹具是一种模块化的夹具。标准的模块元件具有较高精度和耐磨性，可组装成各种夹具。夹具用毕可拆卸，清洗后留待组装新的夹具。由于使用组合夹具可缩短生产准备周期，元件能重复多次使用，并具有减少专用夹具数量等优点，因此组合夹具在单件，中、小批量多品种生产和数控加工中，是一种较经济的夹具。
⑤拼装夹具??用专门的标准化、系列化的拼装零部件拼装而成的夹具，称为拼装夹具。它具有组合夹具的优点，但比组合夹具精度高、效能高、结构紧凑。它的基础板和夹紧部件中常带有小型液压缸。此类夹具更适合在数控机床上使用。
（２）按使用机床分类
夹具按使用机床不同，可分为车床夹具、铣床夹具、钻床夹具、镗床夹具、齿轮机床夹具、数控机床夹具、自动机床夹具、自动线随行夹具以及其他机床夹具等。
（３）按夹紧的动力源分类
夹具按夹紧的动力源可分为手动夹具、气动夹具、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。
2．数控加工夹具的特点
作为机床夹具，首先要满足机械加工时对工件的装夹要求。同时，数控加工的夹具还有它本身的特点。这些特点是：
(1)??????数控加工适用于多品种、中小批量生产，为能装夹不同尺寸、不同形状的多品种工件，数控加工的夹具应具有柔性，经过适当调整即可夹持多种形状和尺寸的工件。
(2)??????传统的专用夹具具有定位、夹紧、导向和对刀四种功能，而数控机床上一般都配备有接触试测头、刀具预调仪及对刀部件等设备，可以由机床解决对刀问题。数控机床上由程序控制的准确的定位精度，可实现夹具中的刀具导向功能。因此数控加工中的夹具一般不需要导向和对刀功能，只要求具有定位和夹紧功能，就能满足使用要求，这样可简化夹具的结构。
(3)??????为适应数控加工的高效率，数控加工夹具应尽可能使用气动、液压、电动等自动夹紧装置快速夹紧，以缩短辅助时间。
(4)??????夹具本身应有足够的刚度，以适应大切削用量切削。数控加工具有工序集中的特点，在工件的一次装夹中既要进行切削力很大的粗加工，又要进行达到工件最终精度要求的精加工，因此夹具的刚度和夹紧力都要满足大切削力的要求。
(5)??????为适应数控多方面加工，要避免夹具结构包括夹具上的组件对刀具运动轨迹的干涉，夹具结构不要妨碍刀具对工件各部位的多面加工。
(6)??????夹具的定位要可靠，定位元件应具有较高的定位精度，定位部位应便于清屑，无切屑积留。如工件的定位面偏小，可考虑增设工艺凸台或辅助基准。
(7)??????对刚度小的工件，应保证最小的夹紧变形，如使夹紧点靠近支承点，避免把夹紧力作用在工件的中空区域等。当粗加工和精加工同在一个工序内完成时，如果上述措施不能把工件变形控制在加工精度要求的范围内，应在精加工前使程序暂停，让操作者在粗加工后精加工前变换夹紧力（适当减小），以减小夹紧变形对加工精度的影响。
关键词: 通用夹具，可调夹具,
总目 录
第一章 . 毕业设计任务书………………………………………………3
第二章 . 毕业设计开题报告 ……………………………………………6
第三章． 毕业设计说明书 ……………………………………………10
丽 水 学 院
毕业设计（论文）任务书
题 目 设计“点焊机上电极臂”机械加工专用夹具
指导教师
院 系 机 电 建 工 学 院
专 业 计算机辅助设计与制造
2009年 1 月 1 日至 2009 年 4 月 20 日共 15 周
一、论文（设计）方向：机械零件加工专用夹具的设计
二、主要参考资料：
【1】 侯放 .机床夹具[M].中国劳动社会保障出版社 2007.7
【2】艾兴.切削用量简明手册[M].机械工业出版社 (第3版)2006.2
【3】李益民.机械制造工艺学设计简明手册[M].哈尔滨工业大学2007.5
【4】叶永东.机械制造工艺学学习指导书[M].丽水学院.2008.2
【5】孟宪栋.机床夹具图册[M].机械工业出版社.2007.7
【6】杨黎明.机床夹具设计手册[M].国防工业出版社.1996.5
【7】王其昌.机械制图[M].机械工业出版社.2005.1
【8】张龙勋.机械制造工艺学课程设计指导书及习题[M].机械工业出版社.2007.7
三、课题的内容和任务要求：
在充分了解零件的 结构,材料及在机器中所起作用的前提下,更具毕业实习单位的实习情况设计。
必须以负责任的态度对待自己所起的技术作用,数据和计算结果。有计划地完成毕业设计任务。
设计必须包含以下内容：
1：零件图 (可以非本人设计) 1张
2：零件毛胚图 1张
3：相应机械加工工艺卡 1份
4：专用机床夹具图 2套（总的绘图量达3张A0以上）
5：毕业设计说明书 1份（达0.3万字以上，且要符合规范要求）
五．设计总结
5.1设计的创新点
本次设计中，铣床夹具里用φ25mm圆柱棒将2个工件串联后夹紧。一: 可以保证工件宽5mm的槽与φ25mm孔轴线的垂直度; 二: 可以同时加工2个工件，提高加工效率。
钻床夹具中，设计钻床通用夹具，通过简单调整就可以加工零件上垂直零件轴线的多个孔。一：为企业节约成本，以后遇到相似零件只要改装下便可; 二: 夹具结构简单,容易制造。
5.2总结
本次设计主要围绕零件加工中所需的夹具，主要有铣床夹具和钻床夹具。因零件结构简单，精度要求不是很高，因此夹具的精度也不需过高，给夹具的生产节约成本。而在钻床夹具中，考虑到在垂直轴线上有较多的孔，设计通用可调夹具，在以后相似零件中，只需调节或改装一部分就可加工其它零件，为企业节约生产成本，提高经济效益。
本次设计因个人能力有限，时间仓促，有很多不足之处，希望老师能够见谅！
七 . 主要参考文献
【1】 侯放 .机床夹具[M].中国劳动社会保障出版社 2007.7
【2】艾兴.切削用量简明手册[M].机械工业出版社 (第3版)2006.2
【3】李益民.机械制造工艺学设计简明手册[M].哈尔滨工业大学2007.5
【4】叶永东.机械制造工艺学学习指导书[M].丽水学院.2008.2
【5】孟宪栋.机床夹具图册[M].机械工业出版社.2007.7
【6】杨黎明.机床夹具设计手册[M].国防工业出版社.1996.5
【7】王其昌.机械制图[M].机械工业出版社.2005.1
【8】张龙勋.机械制造工艺学课程设计指导书及习题[M].机械工业出版社.2007.7
