电动葫芦设计【9张CAD图纸+毕业论文】

电动葫芦设计

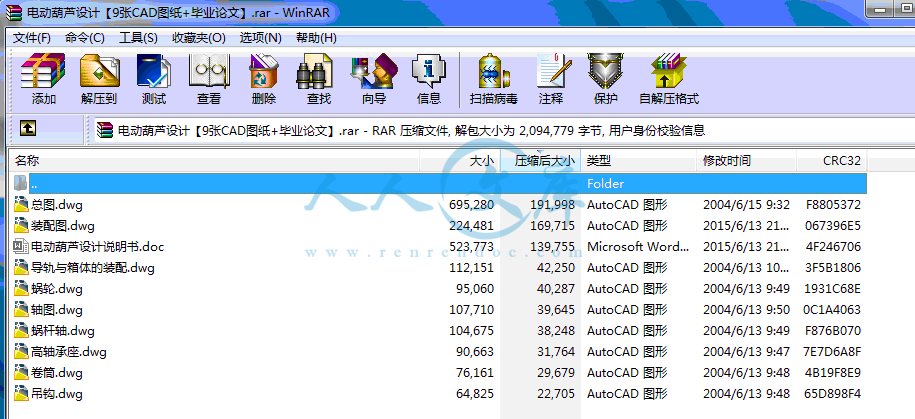

23页 6600字数+说明书+9张CAD图纸【详情如下】

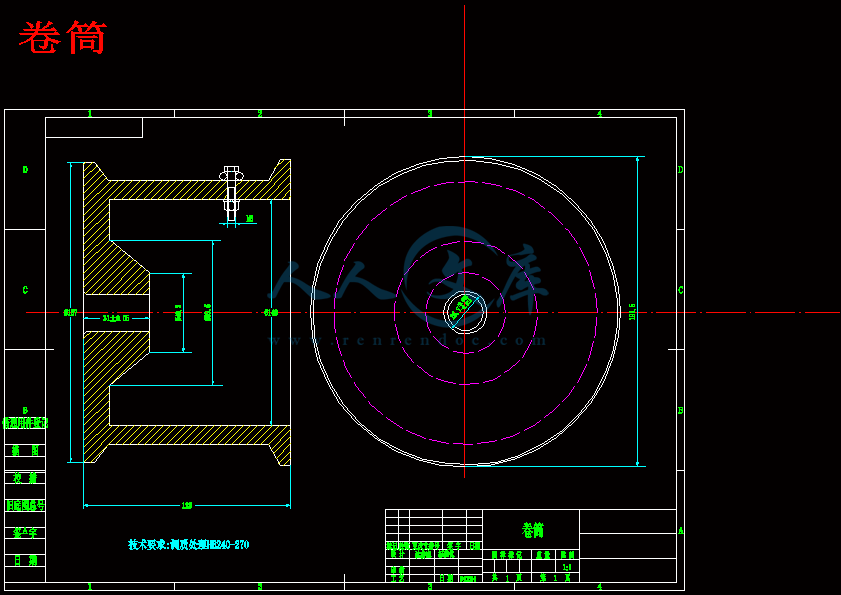

卷筒.dwg

吊钩.dwg

导轨与箱体的装配.dwg

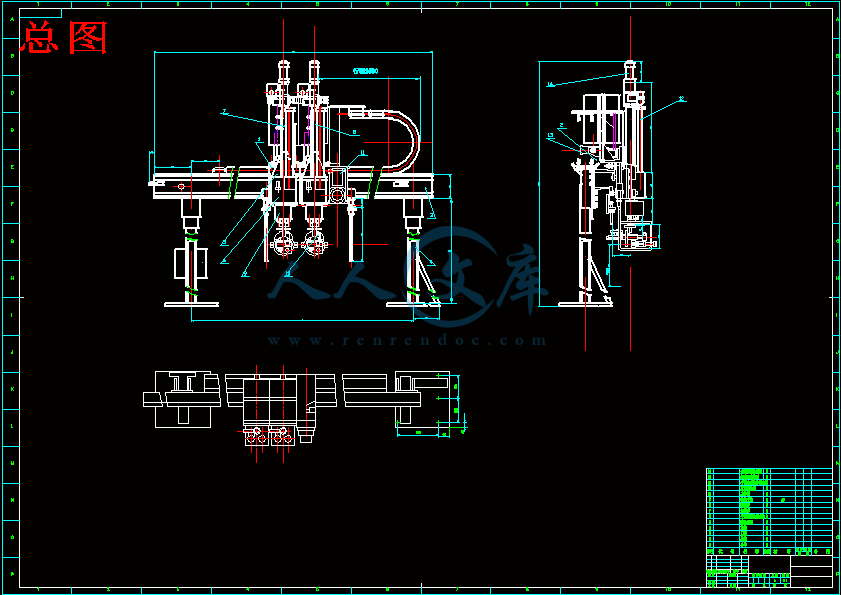

总图.dwg

电动葫芦设计说明书.doc

蜗杆轴.dwg

蜗轮.dwg

装配图.dwg

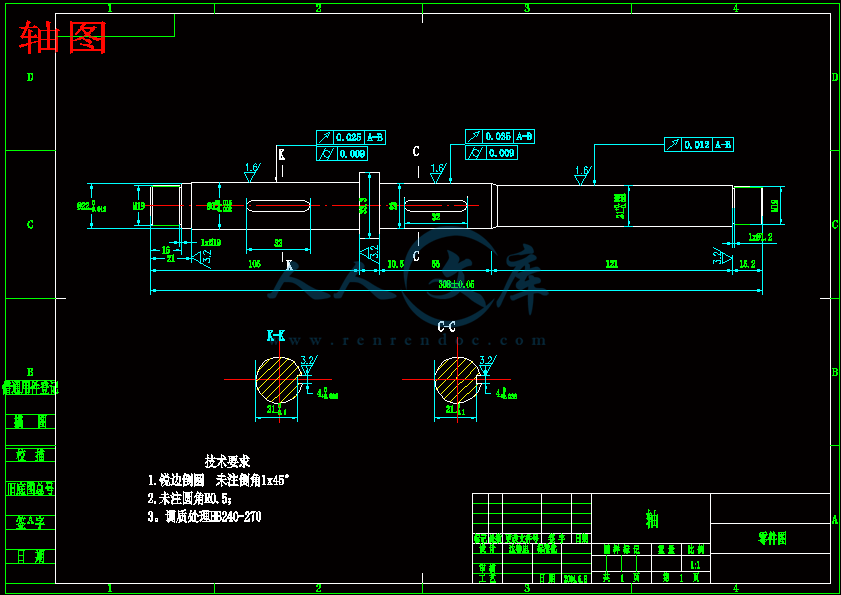

轴图.dwg

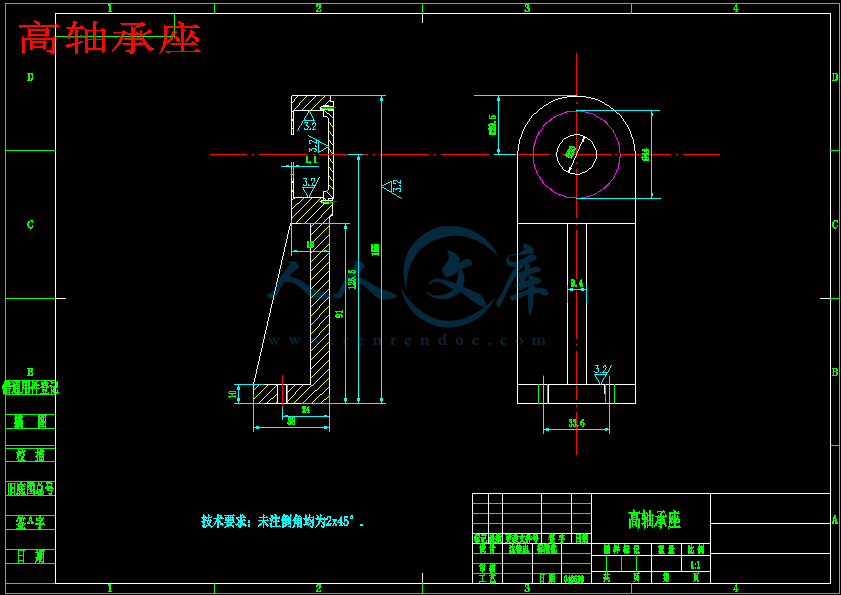

高轴承座.dwg

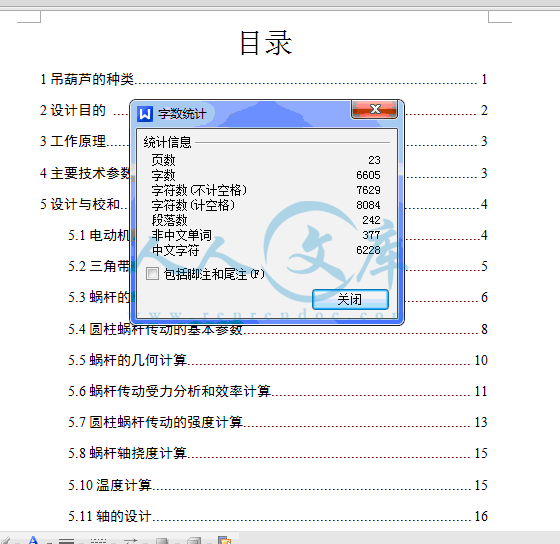

目录

1吊葫芦的种类1

2设计目的 2

3工作原理3

4主要技术参数3

5设计与校和4

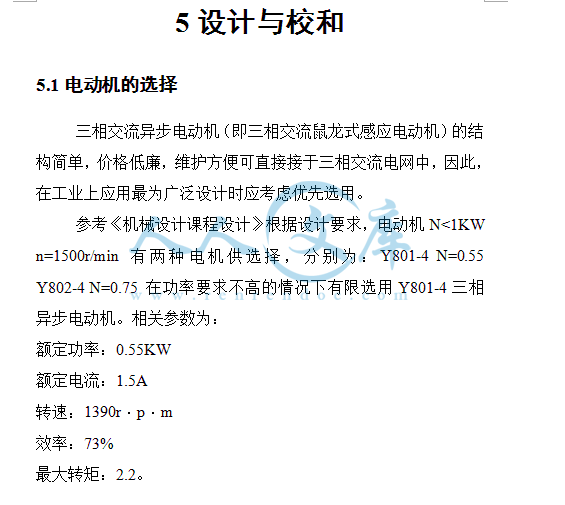

5.1电动机的选择4

5.2三角带的选择5

5.3蜗杆的传动设计6

5.4圆柱蜗杆传动的基本参数8

5.5蜗杆的几何计算10

5.6蜗杆传动受力分析和效率计算11

5.7圆柱蜗杆传动的强度计算13

5.8蜗杆轴挠度计算15

5.10温度计算15

5.11轴的设计16

6电动葫芦在使用中的安全要求19

参考文献21

1吊葫芦的种类

1．拉葫芦：手拉葫芦是以焊接环链作为挠性承载件的起重工具，也可与手动单轨小车配套组成起重小车，用于手动梁式起重机或者架空单轨运输系统。

2．手扳葫芦：

定　　义：　　手扳葫芦是由人力通过手柄扳动钢丝绳或链条等运动机构来带动取物装置运动的起重葫芦。

适用范围：它广泛用于船厂的船体拼装焊接，电力部门高压输电线路的接头拉紧，农林、交通运输部门的起吊装车、物料捆扎、车辆拽引以及工厂等部门的设备安装、校正等。

分　　类：　　根据承载件的不同可分钢丝绳手扳葫芦和环链手扳葫芦。

3．环链电动葫芦：

适用范围：　环链电动葫芦是以焊接园环链作为承载的电动葫芦。与钢丝绳电动葫芦相比，结构更加轻巧，价格更便宜。

分　　类：固定式／单轨小车式

4．钢丝绳电动葫芦：

适用范围：　钢丝绳电动葫芦是以钢丝绳作为承载的电动葫芦，结构紧凑、自身轻、效率高、操作简便。配备运行小车可作为架空单轨起重机和电动但梁、电动悬挂等起重机的起升机构。

分　　类：固定式／单轨小车式／双梁葫芦小车式／单主梁角形葫芦小车式

                 2设计目的

吊装质量在50-100kg的轻型零件，如果选用整套的行星齿轮减速吊葫芦，因其刹车机构和联轴器的故障率较高，易损件不易购全，会经常影响生产。下面设计的是结构简单，经济耐用的简易吊葫芦。

                  3工作原理

吊具以Y801-4型异步电机为动力源，经三角带传动力传递给蜗杆，该传动起过载保护作用；然后由蜗轮、蜗杆机构产生反向自锁并经蜗轮减速后传递至卷筒，使一端缠绕在卷筒上的钢丝绳带动吊钩产生提升运动，电机反转则产生下降运动。整套机构悬挂于工字钢横梁上，借助人力可左右平移。

4主要技术参数

综合考虑工件吊的柔和性、准确性和工作效率，我们将提升速度v规定在0.10~0.12m/s之间，吊具主要技术参数如下：

电机功率

  电机转速

大皮带轮直径

小皮带轮直径

蜗轮齿数

蜗杆头数

卷筒直径

钢丝直径

由以上技术参数可求得v的近似值：

理论所得提升速度符合实际要求。

此项设计非常适用于中小型企业。

6电动葫芦在使用中的安全要求

电动葫芦常用于单轨吊、旋臂吊和手动单梁行车上，由于其结构简单、制造和检修方便、互换性好，操作容易，所以在工厂中广泛使用。如果它的安全装置不全，使用不当，会造成伤亡事故。因此，电动葫芦操作人员除按规定培训并持证操作外，还必须严守以下操作规定：

（1）开动前应认真检查设备的机械、电气、钢丝绳、吊钩、限位器等是否完好可靠。

（2）不得超负荷起吊。起吊时，手不准握在绳索与物件之间。吊物上升时严防撞顶。

（3）起吊物件时，必须遵守挂钩起重工安全操作规程。捆扎时应牢固，在物体的尖角缺口处应设衬垫保护。

（4）使用拖挂线电气开关起动，绝缘必须良好。正确按动电钮，操作时注意站立的位置。

（5）单轨电动葫芦在轨道转弯处或接近轨道尽头时，必须减速运行。

（6）凡有操作室的电动葫芦必须有专人操作，严格遵守行车工有关安全操作规程。

另外，应该注意的是：1、 在使用前，应进行静负荷和动负荷试验。

2、 检查制动器的制动片上是否粘有油污，各触点均不能涂润滑油或用锉刀挫平。3、 严禁超负荷使用。不允许倾斜起吊或作为拖拉工具使用。

4、 操作人员操作时，应随时注意并及时消除钢丝绳在卷筒上脱槽或绕有两层的不正常情况。

5、 盘式制动器要用弹簧调整至是物件能容易处于悬空状态，其制动距离在最大负荷时不得超过80mm。

6、 电动葫芦应有足够的润滑油，并保持干净。

7、 电动葫芦不工作时，禁止把重物悬于空中，以防零件产生永久变形。

参考文献

[1]黄大巍,李风,毛文杰.现代起重机械[M].北京:化学工业出版社,2006

[2]成大先.机械设计手册(第一册)[M].北京:化学工业出版社,2006

[3]濮良贵,纪名刚.机械设计[M].北京:高等教育出版社,2005

[4]成大先.机械设计手册(第二册)[M].北京:化学工业出版社,2006

[5]陈榕林.机械设计应用手册[M].北京:科学技术文献出版社,1995

[6]陈道南.起重运输机械[J]. 北京:冶金工业出版社 ,1988

[7]宵立群.新一轮起重机竞争从电动葫芦开始[J].起重运输机械,2006,(04)

[8]林国湘.疲劳强度的模糊可靠性设计[J].机械设计,1996(4):9~11

[9]李伟,李瑞华.起重机智能控制的发展现状与思考[J]. 煤矿机械,2006

[10]陈等云.电动葫芦起升级构模块化设计[J].起重运输机械,2003

[11]徐晓松，谢维达.异步电动机泵控软起动器的软停控制［D］.北京：中国电力出版社，1999

[12]HindhedaI,Uffe.Machine Design Fundamentals——A Practical Approach.New York:wiley,1983

[13]Rajput R K.Element of Machanical Engineering.Katson Publ.House,1985

[14]须雷.新型DR钢丝绳电动葫芦[J]. 起重运输机械 , 2006,(9)

[15]杨越兴.电动葫芦的噪声问题.起重运输机械[J],1998(10):30~32

[16]车荷香.齿轮传动的优化设计[A].第一届全国机械优化设计学术会议论文[C],1982
