电动机驱动带式运输减速器设计【P=3.8,N=960,i=16】
24页 5300字数+说明书+3张CAD图纸【详情如下】
从动轴.dwg

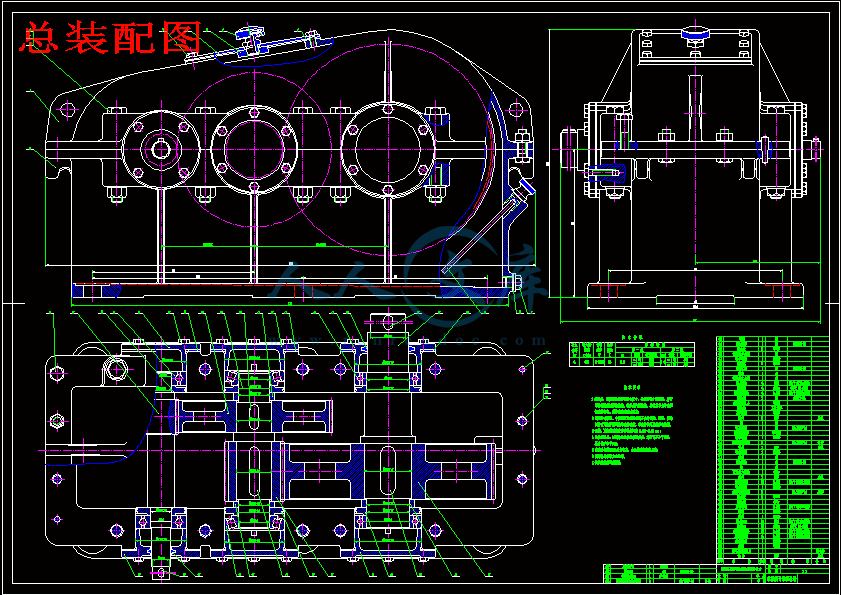

总装配图.dwg
电动机驱动带式运输减速器设计说明书【P=3.8,N=960,i=16】.doc

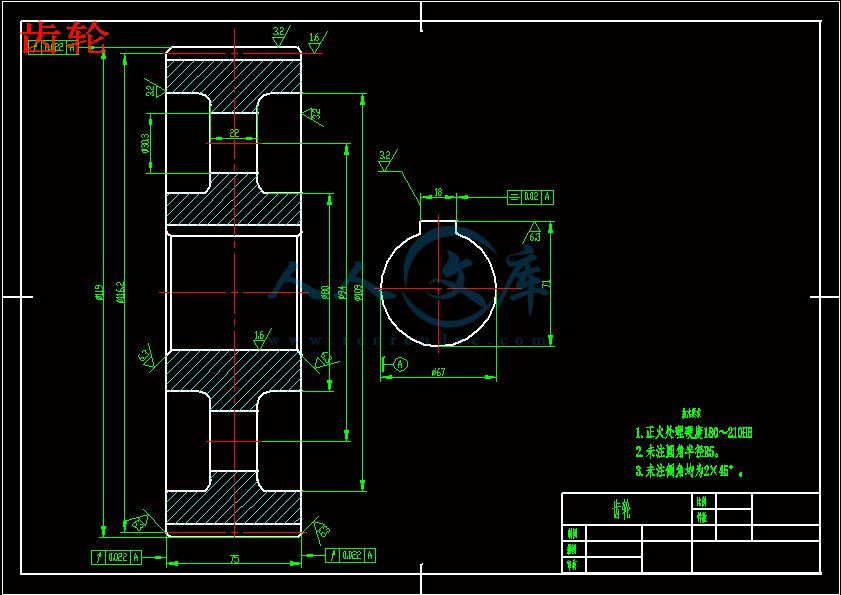

齿轮.dwg
1.设计任务书
一、设计已知条件:
1、 输入轴功率P=3.8 KW
2、输入轴转速N=960r／min
3、传动比i= 16(减速器内传动比)
4、单向传动，载荷平稳，中型机械
5、设计寿命：1 0年
二、设计参考图
1、传动系统功能图（图一）
2、齿轮传动减速器结构图（图二）
3、齿轮传动减速器装配图（图三）
三、主要零件选材建议
l、齿轮 8级精度，小齿轮40Cr钢，调质齿面硬度250HBS;大齿轮45﹟钢，齿面硬度225HBS。
2、传动轴 选用45#-钢，正火处理，200HBS，σb＝590Mpa
3、减速器上、下座箱材料：灰口铸铁HT200
4、电动机 J02—32—2 P=4KW，N＝1 500r／min
四．设计要求
1：设计说明书1份，字数在5000—10000字。
2、齿轮和轴的设计内容要详细，包括材料与热处理，齿轮的主要参数及几何尺寸，轴的结构，技术要求，强度和刚度的校核。
3、电动机型号选择，轴承选择，减速器上、下座箱基本尺寸，键、轴盖、皮带轮尺寸等要做简要说明。
4、要求总装图纸一张 (1#)、齿轮轴零件图一张(2#图纸)、齿轮的零件图一张(2#图纸)
五.毕业设计说明书按下列要求编写：
1，说明书目录
2，概况
3，各零部件设计结构（附图）
4，设计计算步骤、方法所采用的数据、公式及来源
5，设计结果的评价认识及建议，不尽合理处的改进方法
6，设计小结
2.传动系统方案的拟定

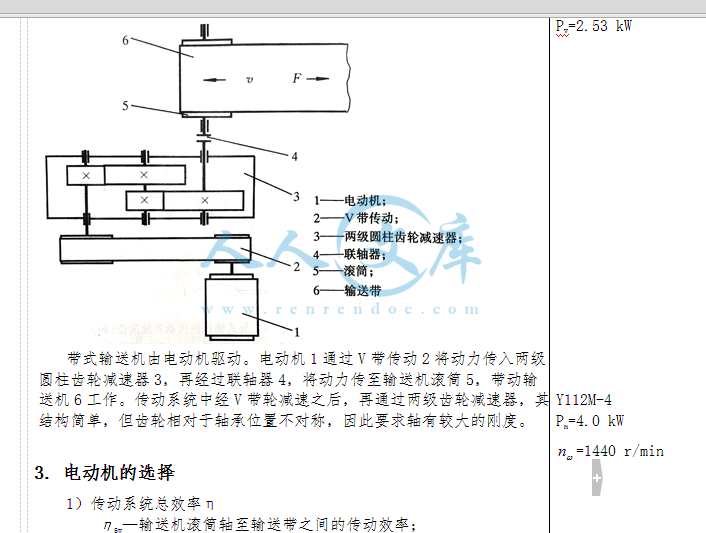

带式输送机传动系统方案如下图所示。
9.润滑方式、润滑剂及密封装置的选择
齿轮采用脂润滑,工业闭式齿轮油，GB 5903-95，粘度
牌号：L-CKB150，运动粘度135～165 mm/s(40℃)，倾点-8
℃,粘度指数大于90轴承采用脂润滑,通用钾基润滑脂，GB
7324-94，代号1号，滴点大于170℃，工作锥入度31～34
mm（25℃，150g）密封用毡圈密封。
10.设计小结
在此次的机械课程设计中，通过对减速器的设计，我有了很多的收获。
首先，通过这一次的课程设计，我进一步巩固和加深了所学的机械设计基本理论、基本概念和基本知识，培养了自己分析和解决与本课程有关的具体机械所涉及的实际问题的能力。对减速器的所有组件都有了更加深刻的理解，为后续课程的学习奠定了坚实的基础。而且，这次课程设计过程中，我与同班同学们的激烈讨论让我认识深刻地感受到了“众人拾材火焰高”。
其次，通过这次课程设计，对减速器各传动机构以及机构选型、运动方案的确定以及齿轮传动进行运动分析有了初步详细精确话的了解，这都将为我以后参加工作实践有很大的帮助。我觉得非常有成就感，培养了我对机械课程设计很深的学习兴趣。这次课程设计我投入了不少时间和精力，我觉得这是完全值得的。我独立思考的能力得到了进一步的加强，与此同时，又增强了我对积极求解的理解。在我的设计过程中，我采用了边设计边查阅资料的形式，因为很多原理知识
我都不懂，只有不断地翻阅资料，这样，我才能更加了解减速器的构成及其减速原理等等知识。在这次的减速器设计中，我显得很是幼稚不成熟，但是我从光是学习书本上的理论走上实际的设计，并自己动手做出了自己的东西，我已经有了一个很好的起点，我在这过程中渐渐明白了我学的那些专业知识有什么用，我要干什么，就像学步的娃娃，终于可以一点一点的走起来，虽然我现在走得不平稳，会摔倒，但是，我走出了这最难的一步，我相信我在以后的设计路上我会走得更加踏实平稳。
另外，我想提出自己的几点建议。希望学院里面能多给学生一些这样的自己动手的机会，以提高学生的课程设计能力。培养学生的思考能力，这样有利于我们学院的学生的实践素质的提高，增加学院的就业率，同时也能增加学院在学校里面对影响力。
在最后，我要衷心感谢老师这个学期以来的悉心教导与鼓励。这次课程设计制作过程中老师始终在我们身边指引我们方向，让我们学会怎样解决问题，但是并没有动手帮我们解决任何麻烦，我知道老师想教我的是遇到问题，怎样试着去解决，而不是帮我把问题解决掉，谢谢老师的良苦用心。相信我们每个人在这次课程设计中都学到很多，能到在出校门之后，遇到问题知道怎样去寻找解决之道，并从中学到了非常多的知识，收获的不仅仅是书面的东西，更多的是生活中实践的问题。再一次衷心感谢老师！
11. 参考文献
[1] 任金泉主编. 机械设计课程设计.
西安：西安交通大学出版社，2003
[2] 陈国定主编. 机械设计基础.
北京：机械工业出版社，2005
[3] 机械设计手册编委会编.机械设计手册·减速箱和变速器.
北京：机械工业出版社2007
[4] 成大先主编. 机械设计手册·轴承.
北京：化学工业出版社，2004
[5] 成大先主编. 机械设计手册·联接与紧固.
北京：化学工业出版社，2004
[6] 成大先主编. 机械设计手册·轴及其连接.
北京：化学工业出版社，2004
[7] 成大先主编. 机械设计手册·机械传动.
北京：化学工业出版社，2004
[8] 胡家秀编，机械工业出版社，
《简明机械零件设计实用手册》，1999.10
