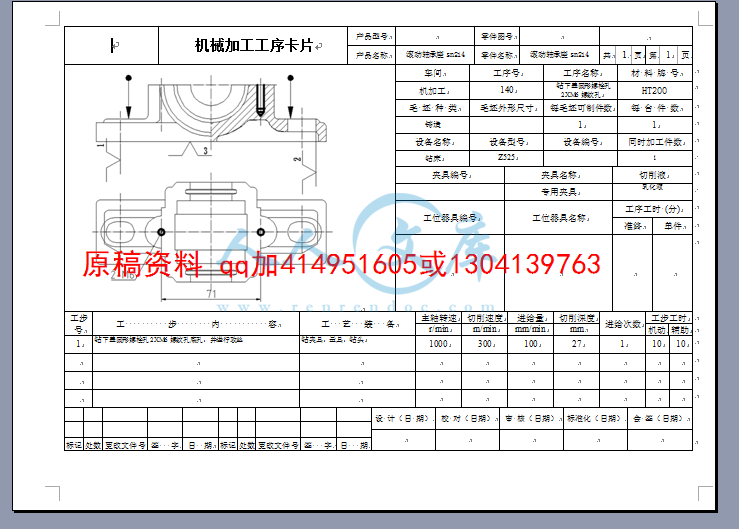

！！YE167-滚动轴承座SN205零件机械加工工序卡片.DOC---(点击预览)

！！YE167-滚动轴承座SN205零件工艺规程及加工圆形螺栓孔手动夹具设计说明书.doc---(点击预览)

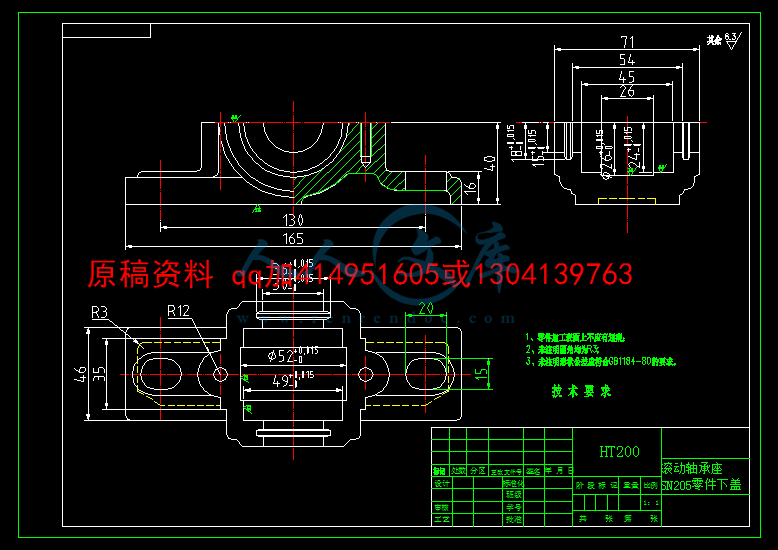

！！YE167-滚动轴承座SN205零件工艺规程及加工圆形螺栓孔手动夹具设计.dwg---(点击预览)

压缩包内文档预览：

编号：441872 类型：共享资源大小：1.87MB 格式：RAR 上传时间：2015-06-16 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 滚动轴承 sn205 零件工艺规程加工圆形螺栓手动夹具设计原创机械资料全套 cad 图纸说明书仿单

资源描述：

滚动轴承座SN205零件工艺规程及加工圆形螺栓孔手动夹具设计

摘要

零件的工艺编制，在机械加工中占有非常重要的地位，零件工艺编制得合不合理，这直接关系到零件最终能否达到质量要求；夹具的设计也是不可缺少的一部分，它关系到能否提高其加工效率的问题。因此这两者在机械加工行业中是至关重要的环节。本次设计是在学完机械制图机械设计、机械制造技术基础、机械制造装备等专业课后，掌握了一定的专业知识。把所学的理论知识综合地运用在实际工艺、夹具设计中。

本文是对滚动轴承座SN205零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。此外还对填料箱盖零件的两道工序的加工设计了专用夹具.这样能很快将箱体放入夹具体上,减轻工人劳动强度，大大提高生产率，提高效益。

关键词：滚动轴承座SN205，加工工艺，加工方法，工艺文件，夹具

摘要1

第1章序言4

第2章零件的分析5

2.1 零件的作用5

2.2 零件的工艺分析6

第3章滚动轴承座SN205零件的加工工艺规程设计7

3.1毛坯的选择及铸造方法7

3.2基准的选择7

3.2.1粗基准的选择7

3.2.2精基准的选择8

3.4 轴承座加工主要工序安排8

3.5 机械加工余量、工序尺寸及毛坯尺寸的确定9

3.6确定切削用量及基本工时（机动时间）10

3.7 时间定额计算及生产安排16

第4章加工圆形螺栓孔手动夹具设计21

4.1 研究原始质料21

4.2 定位、夹紧方案的选择23

4.3 切削力及夹紧力的计算23

4.4 误差分析与计算25

4.5定位销选用26

4.6 钻套、衬套、钻模板设计与选用27

4.7 确定夹具体结构和总体结构28

4.8夹具设计及操作的简要说明30

总结31

参考文献32

致谢33

第1章序言

滚动轴承座SN205零件工艺规程及加工圆形螺栓孔手动夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等的基础下，进行的一个全面的考核。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证尺寸证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

本次设计水平有限，其中难免有缺点错误，敬请老师们批评指正。

第2章零件的分析

2.1 零件的作用

题目给出的零件是轴承座。轴承座的主要作用是支承各传动轴，保证各轴之间的中心距及平行度，并保证部件正确安装。因此滚动轴承座SN205零件的加工质量，不但直接影响的装配精度和运动精度，而且还会影响工作精度、使用性能和寿命。

2.2 零件的工艺分析

由滚动轴承座SN205零件图可知。轴承座是一个滚动轴承座SN205零件，它的外表面上有4个平面需要进行加工。支承孔系在前后端面上。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下：

（1）以底面为主要加工表面的加工面。这一组加工表面包括：底面的底削加工；其中顶面有表面粗糙度要求为，

（2）以的支承孔为主要加工表面的加工面。这一组加工表面包括：2个前后端面。

（3）以顶面为主要加工平面的加工面。

第3章滚动轴承座SN205零件的加工工艺规程设计

3.1毛坯的选择及铸造方法

选择毛坯时候应该考虑一下几点因素：

(1)零件的力学性能要求：相同的材料采用不同的毛坯制造方法，其力学性能有所不同。离心浇注的铸件、压力浇注的铸件、金属型浇注的铸件、砂型浇筑的铸件，其力学性能一次递减。

(2)零件的结构形状和外廓

内容简介：: XX大学课程设计论文滚动轴承座SN205零件工艺规程及加工圆形螺栓孔手动夹具设计所在学院专业班级姓名学号指导老师年月日摘要零件的工艺编制，在机械加工中占有非常重要的地位，零件工艺编制得合不合理，这直接关系到零件最终能否达到质量要求；夹具的设计也是不可缺少的一部分，它关系到能否提高其加工效率的问题。因此这两者在机械加工行业中是至关重要的环节。本次设计是在学完=机械制图机械设计、机械制造技术基础、机械制造装备=等专业课后，掌握了一定的专业知识。把所学的理论知识综合地运用在实际工艺、夹具设计中。本文是对滚动轴承座SN205零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。此外还对填料箱盖零件的两道工序的加工设计了专用夹具.这样能很快将箱体放入夹具体上,减轻工人劳动强度，大大提高生产率，提高效益。关键词：滚动轴承座SN205，加工工艺，加工方法，工艺文件，夹具目录摘要1第1章序言4第2章零件的分析52.1 零件的作用52.2 零件的工艺分析6第3章滚动轴承座SN205零件的加工工艺规程设计73.1毛坯的选择及铸造方法73.2基准的选择73.2.1粗基准的选择73.2.2精基准的选择83.4 轴承座加工主要工序安排83.5 机械加工余量、工序尺寸及毛坯尺寸的确定93.6确定切削用量及基本工时（机动时间）103.7 时间定额计算及生产安排16第4章加工圆形螺栓孔手动夹具设计214.1 研究原始质料214.2 定位、夹紧方案的选择234.3 切削力及夹紧力的计算234.4 误差分析与计算254.5定位销选用264.6 钻套、衬套、钻模板设计与选用274.7 确定夹具体结构和总体结构284.8夹具设计及操作的简要说明30总结31参考文献32致谢3332第1章序言滚动轴承座SN205零件工艺规程及加工圆形螺栓孔手动夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等的基础下，进行的一个全面的考核。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证尺寸证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。本次设计水平有限，其中难免有缺点错误，敬请老师们批评指正。第2章零件的分析2.1 零件的作用题目给出的零件是轴承座。轴承座的主要作用是支承各传动轴，保证各轴之间的中心距及平行度，并保证部件正确安装。因此滚动轴承座SN205零件的加工质量，不但直接影响的装配精度和运动精度，而且还会影响工作精度、使用性能和寿命。2.2 零件的工艺分析由滚动轴承座SN205零件图可知。轴承座是一个滚动轴承座SN205零件，它的外表面上有4个平面需要进行加工。支承孔系在前后端面上。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下：（1）以底面为主要加工表面的加工面。这一组加工表面包括：底面的底削加工；其中顶面有表面粗糙度要求为，（2）以的支承孔为主要加工表面的加工面。这一组加工表面包括：2个前后端面。（3）以顶面为主要加工平面的加工面。第3章滚动轴承座SN205零件的加工工艺规程设计3.1毛坯的选择及铸造方法选择毛坯时候应该考虑一下几点因素： (1)零件的力学性能要求：相同的材料采用不同的毛坯制造方法，其力学性能有所不同。离心浇注的铸件、压力浇注的铸件、金属型浇注的铸件、砂型浇筑的铸件，其力学性能一次递减。(2)零件的结构形状和外廓尺寸：直径相差不大的阶梯轴宜采用棒料，相差较大时宜采用锻件；形状复杂、力学性能要求不高可采用铸钢件，形状复杂和薄壁的毛坯不宜采用金属型铸造；尺寸较大的毛坯不宜采用模锻、压铸和精铸，多采用砂型铸造和自由锻造；外形复杂的小零件宜采用精密锻造方法，以避免机械加工。(3)生产纲领和批量：生产纲领大时宜采用高精度和高生产率的毛坯制造方法，生产纲领小时宜采用设备投资小的毛坯制造方法。(4)现场生产条件要求：现场生产条件和发展应经过技术经济分析和论证。经过分析考虑，零件材料选取HT200，由于零件结构一般，生产类型为中、小批生产，在机床运行过程中所受冲击不大，力学性能要求不高，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，零件属于中批生产，零件的轮廓尺寸不大，根据参考文献8中表3-1选择金属型浇注铸件毛坯。查机械制造工艺设计简明手册第41页表2.2-5，选用铸件尺寸公差等级为9级.这对提高生产率，保证产品质量有帮助。此外为消除残余应力还应安排人工时效。3.2基准的选择定位选择是工艺规程设计中重要的工作之一，定位选择的正确与合理可以使加工质量得到保证，生产率得以提高，否则加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，使生产无法进行。3.2.1粗基准的选择选择粗基准时，主要要求保证各加工面有足够的余量，使加工面与不加工面间的位置符合图样要求，并特别注意要尽快获得精基面。(1)加工轴承座上盖时应选择上盖螺栓孔的上表面为粗基准，加工上盖分合面。我选择粗基准的根据如下：选择上盖螺栓孔的上表面为基准，能保证轴承座上盖其他表面加工余量小二均匀，符合选择重要表面为粗基准的原则；轴承座上盖只有螺栓孔上表面不需要进行加工，符合选择不加工表面为粗基准的原则；制造毛坯的时候上表面的加工余量留的最少，符合选择加工余量量最小的表面为粗基准的原则；上表面能满足方便定位、加紧的需求，符合选择较为平整光洁、加工面积较大的表面为粗基准的原则；螺栓孔上表面只用一次，加工出精基准面就不需要使用，符合粗基准在同一尺寸方向上只能使用一次的原则。(2)按照粗基准的选择原则，同理我们可以选择出轴承座底座的底孔的上表面为粗基准，加工底座的底面。3.2.2精基准的选择精基准的选择应从保证零件加工精度出发，同时考虑装夹方便、夹具结构简单。(1)选择上盖的分合面为精基准，加工上盖端面和油杯螺纹孔的上表面。我选择精基准的根据如下：精基准的以“基准重合”、“基准统一”、“自为基准”、“互为基准”为选择原则，并且需要保证工件定位精准、加紧可靠、操作方便。选择上盖的分合面为精基准可以简化操作，能够准确定位，加紧可靠，满足加工表面对设计基准的相对位置精度要求，方便加工其他表面。(2)按照精基准的选择原则，选择轴承座底座的底面为精基准，加工底座的端面及内孔分合面。(3)按照精基准的选择原则，选择轴承座的底面与为精基准，加工轴承座的内孔。3.4 轴承座加工主要工序安排对于大批量生产的零件，一般总是首先加工出统一的基准。轴承座加工的第一个工序也就是加工统一的基准。具体安排是先以孔定位粗、精加工顶平面。第二个工序是加工定位用的两个工艺孔。由于顶平面加工完成后一直到轴承座加工完成为止，除了个别工序外，都要用作定位基准。因此，顶面上的螺孔也应在加工两工艺孔的工序中同时加工出来。后续工序安排应当遵循粗精分开和先面后孔的原则。先粗加工平面，再粗加工孔系。螺纹底孔在多轴组合钻床上钻出，因切削力较大，也应该在粗加工阶段完成。对于轴承座，需要精加工的是支承孔前后端平面。按上述原则亦应先精加工平面再加工孔系，但在实际生产中这样安排不易于保证孔和端面相互垂直。因此，实际采用的工艺方案是先精加工支承孔系，然后以支承孔用可胀心轴定位来加工端面，这样容易保证零件图纸上规定的端面全跳动公差要求。各螺纹孔的攻丝，由于切削力较小，可以安排在粗、精加工阶段中分散进行。加工工序完成以后，将工件清洗干净。清洗是在的含0.4%1.1%苏打及0.25%0.5%亚硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于。根据以上分析过程，现将轴承座加工工艺路线确定如下：工艺路线：10铸造铸造毛坯20热处理人工时效30油漆喷漆处理40粗铣夹轴承孔两侧面，粗铣轴承座下盖底面，注意尺寸40mm和表面粗糙度，留1mm精加工余量50精铣夹轴承孔两侧毛坯，粗铣轴承下盖底面，注意尺寸40mm和表面粗糙度，留0.2mm磨削加工余量60铣削以已加工底面定位基准，在轴承孔处压紧，铣轴承座上下盖对接面，铣下盖底部长条形孔凸台面70磨削磨削底面，达到规定粗糙度要求80钻孔钻下盖底面长条形螺栓孔底孔90钻孔钻上盖顶面螺栓固定孔2-7100钻孔攻丝钻下盖2XM6螺纹孔底孔，并进行攻丝110两件合并上盖、下盖两件合并，用螺丝拧紧120铣削铣削轴承孔前端面130铣削铣削轴承孔后端面140粗镗以已加工底面及长条形螺栓孔底孔为定位基准，粗镗轴承座中心孔150半精镗以已加工底面及长条形螺栓孔底孔为定位基准，半精镗轴承座中心孔160精镗以已加工底面及长条形螺栓孔底孔为定位基准，精镗轴承座中心孔170铣铣位于下盖长条形螺栓孔180去毛刺钳工去毛刺190终检入库按图样要求检验3.5 机械加工余量、工序尺寸及毛坯尺寸的确定“轴承座”零件材料采用灰铸铁制造。材料为HT200，硬度HB为170241，生产类型为大批量生产，采用铸造毛坯。（1）顶面的加工余量。根据工序要求，顶面加工分粗、精铣加工。各工步余量如下：粗铣：参照机械加工工艺手册第1卷表3.2.23。其余量值规定为，现取。表3.2.27粗铣平面时厚度偏差取。精铣：参照机械加工工艺手册表2.3.59，其余量值规定为。（3）底面孔毛坯为实心，不冲孔。参照机械加工工艺手册表2.3.71，现确定其工序尺寸及加工余量为：毛坯为实心（4）前后端面加工余量。根据工艺要求，前后端面分为粗铣、半精铣、半精铣、精铣加工。各工序余量如下：粗铣：参照机械加工工艺手册第1卷表3.2.23，其加工余量规定为，现取。半精铣：参照机械加工工艺手册第1卷，其加工余量值取为。精铣：参照机械加工工艺手册，其加工余量取为。铸件毛坯的基本尺寸为，根据机械加工工艺手册表2.3.11，铸件尺寸公差等级选用CT7。再查表2.3.9可得铸件尺寸公差为。毛坯为实心，不冲孔。参照机械加工工艺手册表2.3.71，现确定螺孔加工余量为：3.6确定切削用量及基本工时（机动时间）工序40、50：粗、精铣轴承座底面机床：铣床X52K刀具：硬质合金端铣刀（面铣刀）齿数10（1）粗铣轴承座底面粗铣夹轴承孔两侧毛坯，粗铣轴承底面，注意尺寸70mm和表面粗糙度，留1mm精加工余量铣削深度：每齿进给量：根据机械加工工艺手册表2.4.73，取铣削速度：参照机械加工工艺手册表2.4.81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量：根据机械加工工艺手册表2.4.81,被切削层长度：由毛坯尺寸可知刀具切入长度：刀具切出长度：取走刀次数为1机动时间：（2）精铣轴承座底面精铣夹轴承孔两侧毛坯，粗铣轴承底面，注意尺寸40mm和表面粗糙度，留0.2mm磨削加工余量铣削深度：每齿进给量：根据机械加工工艺手册表2.4.73，取铣削速度：参照机械加工工艺手册表2.4.81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量：被切削层长度：由毛坯尺寸可知刀具切入长度：精铣时刀具切出长度：取走刀次数为1机动时间：本工序机动时间工序2：以已加工底面定位基准，在轴承孔处压紧，铣轴承座螺丝固定表面。机床：铣床X52K刀具：硬质合金可转位端铣刀（面铣刀），材料：，，齿数，此为粗齿铣刀。因其单边余量：Z=3mm所以铣削深度：=3mm精铣该平面的单边余量：Z=1.0mm铣削深度：每齿进给量：根据参考文献3表2.473，取：根据参考文献3表2.481，取铣削速度每齿进给量：根据参考文献3表2.473，取根据参考文献3表2.481，取铣削速度机床主轴转速：按照参考文献3表3.174，取实际铣削速度：进给量：工作台每分进给量：：根据参考文献3表2.481,取切削工时被切削层长度：由毛坯尺寸可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：机动时间：所以该工序总机动时间工序80：粗、精铣轴承座左侧表面机床：铣床X52K刀具：硬质合金端铣刀（面铣刀）齿数10（1）粗铣铣削深度：每齿进给量：根据机械加工工艺手册表2.4.73，取铣削速度：参照机械加工工艺手册表2.4.81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量：根据机械加工工艺手册表2.4.81,被切削层长度：由毛坯尺寸可知刀具切入长度：刀具切出长度：取走刀次数为1机动时间：（2）精铣铣削深度：每齿进给量：根据机械加工工艺手册表2.4.73，取铣削速度：参照机械加工工艺手册表2.4.81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量：被切削层长度：由毛坯尺寸可知刀具切入长度：精铣时刀具切出长度：取走刀次数为1机动时间：本工序机动时间工序90：钻底面定位销孔机床：组合钻床刀具：麻花钻、扩孔钻、铰刀切削深度：进给量：根据机械加工工艺手册表2.4.39，取切削速度：参照机械加工工艺手册表2.4.41，取机床主轴转速：，取实际切削速度：被切削层长度：刀具切入长度：刀具切出长度：走刀次数为1机动时间：工序4：粗铣左两侧面机床：组合铣床刀具：硬质合金端铣刀YG8，硬质合金立铣刀YT15（1）粗铣两侧面铣刀直径，齿数铣削深度：每齿进给量：根据机械加工工艺手册表2.4.73，取铣削速度：参照机械加工工艺手册表2.4.81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量：根据机械加工工艺手册表2.4.81,被切削层长度：由毛坯尺寸可知刀具切入长度：刀具切出长度：取走刀次数为1机动时间：工序100：钻顶面2螺栓固定孔7钻孔选用机床为Z525摇臂机床，刀具选用GB1436-85直柄短麻花钻，机械加工工艺手册第2卷。根据机械加工工艺手册第2卷表10.4-2查得钻头直径小于10的钻孔进给量为0.200.35。则取确定切削速度，根据机械加工工艺手册第2卷表10.4-9切削速度计算公式为（3-20）查得参数为，刀具耐用度T=35则 =1.6所以 =72选取所以实际切削速度为=2.64确定切削时间（一个孔） =工序220：钻孔轴承座下半部分2XM6螺纹孔机床：组合攻丝机刀具：钒钢机动丝锥进给量：由于其螺距,因此进给量切削速度：参照机械加工工艺手册表2.4.105，取机床主轴转速：，取丝锥回转转速：取实际切削速度：被切削层长度：刀具切入长度：刀具切出长度：（盲孔）机动时间：3.7 时间定额计算及生产安排根据设计任务要求，该的年产量为10万件。一年以240个工作日计算，每天的产量应不低于417件。设每天的产量为420件。再以每天8小时工作时间计算，则每个工件的生产时间应不大于1.14min。参照机械加工工艺手册表2.5.2，机械加工单件（生产类型：中批以上）时间定额的计算公式为：（大量生产时）因此在大批量生产时单件时间定额计算公式为：其中：单件时间定额基本时间（机动时间）辅助时间。用于某工序加工每个工件时都要进行的各种辅助动作所消耗的时间，包括装卸工件时间和有关工步辅助时间布置工作地、休息和生理需要时间占操作时间的百分比值工序1：粗、精铣顶面机动时间：辅助时间：参照机械加工工艺手册表2.5.43，取工步辅助时间为。由于在生产线上装卸工件时间很短，所以取装卸工件时间为。则：根据机械加工工艺手册表2.5.48，单间时间定额：因此应布置两台机床同时完成本工序的加工。当布置两台机床时，即能满足生产要求工序2：钻顶面孔、铰定位孔机动时间：辅助时间：参照机械加工工艺手册表2.5.41，取工步辅助时间为。由于在生产线上装卸工件时间很短，所以取装卸工件时间为。则：根据机械加工工艺手册表2.5.43，单间时间定额：因此布置一台机床即能满足生产要求。工序4：钻两侧面孔机动时间：辅助时间：参照机械加工工艺手册表2.5.41，取工步辅助时间为。由于在生产线上装卸工件时间很短，所以取装卸工件时间为。则：根据机械加工工艺手册表2.5.43，单间时间定额：因此布置一台机床即能满足生产要求。工序5：粗铣前后端面机动时间：辅助时间：参照机械加工工艺手册表2.5.45，取工步辅助时间为。由于在生产线上装卸工件时间很短，所以取装卸工件时间为。则：根据机械加工工艺手册表2.5.48，单间时间定额：因此布置一台机床即能满足生产要求。工序6：半精铣前后端面机动时间：辅助时间：参照机械加工工艺手册表2.5.45，取工步辅助时间为。由于在生产线上装卸工件时间很短，所以取装卸工件时间为。则：根据机械加工工艺手册表2.5.48，单间时间定额：因此布置一台机床即能满足生产要求。工序9：粗镗前后端面支承孔机动时间：辅助时间：参照机械加工工艺手册表2.5.37，取工步辅助时间为。由于在生产线上装卸工件时间很短，所以取装卸工件时间为。则：根据机械加工工艺手册表2.5.39，单间时间定额：因此应布置两台机床同时完成本工序的加工。当布置两台机床时，即能满足生产要求工序11：精镗支承孔机动时间：辅助时间：参照机械加工工艺手册表2.5.37，取工步辅助时间为。由于在生产线上装卸工件时间很短，所以取装卸工件时间为。则：根据机械加工工艺手册表2.5.39，单间时间定额：因此应布置两台机床同时完成本工序的加工。当布置两台机床时，即能满足生产要求工序12：前后端面螺纹孔攻丝机动时间：辅助时间：参照钻孔辅助时间，取装卸工件辅助时间为，工步辅助时间为。则：参照钻孔值，取单间时间定额：因此布置一台机床即能满足生产要求。工序14：精铣前后端面机动时间：辅助时间：参照机械加工工艺手册表2.5.45，取工步辅助时间为。由于在生产线上装卸工件时间很短，所以取装卸工件时间为。则：根据机械加工工艺手册表2.5.48，单间时间定额：因此应布置两台机床同时完成本工序的加工。当布置两台机床时，即能满足生产要求工序15：精铣两侧面机动时间：辅助时间：参照机械加工工艺手册表2.5.45，取工步辅助时间为。由于在生产线上装卸工件时间很短，所以取装卸工件时间为。则：根据机械加工工艺手册表2.5.48，单间时间定额：因此应布置两台机床同时完成本工序的加工。当布置两台机床时，即能满足生产要求工序17：螺纹孔攻丝机动时间：辅助时间：参照钻孔辅助时间，取装卸工件辅助时间为，工步辅助时间为。则：参照钻孔值，取单间时间定额：因此布置一台机床即能满足生产要求。第4章加工圆形螺栓孔手动夹具设计4.1 研究原始质料利用本夹具主要用来加工圆形螺栓孔，加工时除了要满足粗糙度要求外，还应满足两孔轴线间公差要求。为了保证技术要求，最关键是找到定位基准。同时，应考虑如何提高劳动生产率和降低劳动强度。一、机床夹具定位元件工件定位方式不同，夹具定位元件的结构形式也不同，这里只介绍几种常用的基本定位元件。实际生产中使用的定位元件都是这些基本定位元件的组合。（一）工件以平面定位常用定位元件1支承钉常用支承钉的结构形式如图6-1所示。平头支承钉（图a）用于支承精基准面；球头支承钉（图b）用于支承粗基准面；网纹顶面支承钉（图c）能产生较大的摩擦力，但网槽中的切屑不易清除，常用在工件以粗基准定位且要求产生较大摩擦力的侧面定位场合。一个支承钉相当于一个支承点，限制一个自由度；在一个平面内，两个支承钉限制二个自由度；不在同一直线上的三个支承钉限制三个自由度。图6-1 常用支承钉的结构形式2支承板常用的支承板结构形式如图6-2所示。平面型支承板（图a）结构简单，但沉头螺钉处清理切屑比较困难，适于作侧面和顶面定位；带斜槽型支承板（图b），在带有螺钉孔的斜槽中允许容纳少许切屑，适于作底面定位。当工件定位平面较大时，常用几块支承板组合成一个平面。一个支承板相当于两个支承点，限制两个自由度；两个（或多个）支承板组合，相当于一个平面，可以限制三个自由度。图6-2 常用支承板的结构形式3可调支承常用可调支承结构形式如图6-3所示。可调支承多用于支承工件的粗基准面，支承高度可以根据需要进行调整，调整到位后用螺母锁紧。一个可调支承限制一个自由度。图6-3 常用可调支承的结构形式4自位支承常用自位支承的结构形式如图6-4所示。由于自位支承是活动的或是浮动的，无论结构上是两点或三点支承，其实质只起一个支承点的作用，所以自位支承只限制一个自由度。使用自位支承的目的在于增加与工件的接触点，减小工件变形或减少接触应力。图6-4 自位支承的结构形式(二) 工件以孔定位常用定位元件1定位销图6-6是几种常用固定式定位销的结构形式。当工件的孔径尺寸较小时，可选用图 a 所示的结构；当孔径尺寸较大时，选用图 b 所示的结构；当工件同时以圆孔和端面组合定位时，则应选用图c所示的带有支承端面的结构。用定位销定位时，短圆柱销限制二个自由度；长圆柱销可以限制四个自由度；短圆锥销（图d）限制三个自由度。图6-6 固定式定位销的结构形式2心轴心轴的结构形式很多，图6-7是几种常用的心轴结构形式。图a为过盈配合心轴，限制工件四个自由度；图b为间隙配合心轴，限制工件五个自由度（心轴外圆部分限制四个自由度，轴肩面限制一个自由度）；图c为小锥度（1：50001：1000）心轴，装夹工件时，通过工件孔和心轴接触表面的弹性变形夹紧工件，使用小锥度心轴定位可获得较高的定位精度，它可以限制五个自由度。图6-7 定位心轴（四）工件以组合表面定位常用定位元件在实际生产中，为满足加工要求，有时采用几个定位面相组合的方式进行定位。常见的组合形式有：两顶尖孔、一端面一孔、一端面一外圆、一面两孔等；与之相对应的定位元件也是组合式的。例如，长轴类零件采用双顶尖组合定位；箱体类零件采用一面双销组合定位。几个表面同时参与定位时，各定位基准（基面）在定位中所起的作用有主次之分。例如，轴以两顶尖孔在车床前后顶尖上定位的情况，前顶尖孔为主要定位基面，前顶尖限制三个自由度，后顶尖只限制两个自由度。4.2 定位、夹紧方案的选择由零件图可知：在对加工前，平面进行了粗、精铣加工，底面进行了钻、扩加工。因此，定位、夹紧方案有：选一面两销定位方式，工艺孔用短圆柱销，用棱形销定位，夹紧方式用操作简单，通用性较强的铰链移动压板来夹紧。为了使定位误差达到要求的范围之内，采用一面两销的定位方式，这种定位在结构上简单易操作。一面即底平面。4.3 切削力及夹紧力的计算刀具：钻头 D=5。则轴向力：见工艺师手册表28.4F=Cdfk3.1 式中： C=420， Z=1.0, y=0.8, f=0.35 k=(F=420转矩T=Cdfk式中: C=0.206, Z=2.0, y=0.8T=0.206功率 P=在计算切削力时,必须考虑安全系数,安全系数 K=KKKK式中 K基本安全系数，1.5; K加工性质系数，1.1;K刀具钝化系数, 1.1;K断续切削系数, 1.1则 F=KF=1.5钻削时 T=17.34 N切向方向所受力: F=取F=4416F F所以,时工件不会转动,故本夹具可安全工作。根据工件受力切削力、夹紧力的作用情况，找出在加工过程中对夹紧最不利的瞬间状态，按静力平衡原理计算出理论夹紧力。最后为保证夹紧可靠，再乘以安全系数作为实际所需夹紧力的数值。即：安全系数K可按下式计算有：式中：为各种因素的安全系数，查参考文献5表可得：所以有：该孔的设计基准为中心轴，故以回转面做定位基准，实现“基准重合”原则；参考文献，因夹具的夹紧力与切削力方向相反，实际所需夹紧力F夹与切削力之间的关系F夹KF轴向力：F夹KF （N）扭距：Nm在计算切削力时必须把安全系数考虑在内，安全系数由资料机床夹具设计手册查表可得：切削力公式：式（2.17）式中查表得：即：实际所需夹紧力：由参考文献16机床夹具设计手册表得：安全系数K可按下式计算，由式（2.5）有：式中：为各种因素的安全系数，见参考文献16机床夹具设计手册表可得：所以由计算可知所需实际夹紧力不是很大，为了使其夹具结构简单、操作方便，决定选用螺旋夹紧机构。4.4 误差分析与计算该夹具以一面两销定位，为了满足工序的加工要求，必须使工序中误差总和等于或小于该工序所规定的尺寸公差。与机床夹具有关的加工误差，一般可用下式表示：由参考文献5可得：两定位销的定位误差：其中：，夹紧误差：其中接触变形位移值：查5表1215有。磨损造成的加工误差：通常不超过夹具相对刀具位置误差：取误差总和：从以上的分析可见，所设计的夹具能满足零件的加工精度要求。4.5定位销选用本夹具选用一可换定位销和棱形销来定位，其参数如下表：表3.1 定位销dHD公称尺寸允差816150.01122514M1244.6 钻套、衬套、钻模板设计与选用工艺孔的加工只需钻切削就能满足加工要求。故选用可换钻套（其结构如下图所示）以减少更换钻套的辅助时间。图6.1 可换钻套表dDD1Ht基本极限偏差F7基本极限偏差D601+0.016+0.0063+0.010+0.004669-0.00811.84+0.016+0.00871.82.6582.63698121633.3+0.022+0.0103.347+0.019+0.010104581156101310162068+0.028+0.01312+0.023+0.0121581015181220251012+0.034+0.0161822121522+0.028+0.01526162836151826300.0121822+0.041+0.02030342036HT200222635+0.033+0.017392630424625HT200563035+0.050+0.0254852354255+0.039+0.0205930566742486266485070740.040钻模板选用钻模板，用沉头螺钉锥销定位于夹具体上。4.7 确定夹具体结构和总体结构对夹具体的设计的基本要求（1）应该保持精度和稳定性在夹具体表面重要的面，如安装接触位置，安装表面的刀块夹紧安装特定的，足够的精度，之间的位置精度稳定夹具体，夹具体应该采用铸造，时效处理，退火等处理方式。（2）应具有足够的强度和刚度保证在加工过程中不因夹紧力，切削力等外力变形和振动是不允许的，夹具应有足够的厚度，刚度可以适当加固。（3）结构的方法和使用应该不错夹较大的工件的外观，更复杂的结构，之间的相互位置精度与每个表面的要求高，所以应特别注意结构的过程中，应处理的工件，夹具，维修方便。再满足功能性要求（刚度和强度）前提下，应能减小体积减轻重量，结构应该简单。（4）应便于铁屑去除在加工过程中，该铁屑将继续在夹在积累，如果不及时清除，切削热的积累会破坏夹具定位精度，铁屑投掷可能绕组定位元件，也会破坏的定位精度，甚至发生事故。因此，在这个过程中的铁屑不多，可适当增加定位装置和夹紧表面之间的距离增加的铁屑空间：对切削过程中产生更多的，一般应在夹具体上面。（5）安装应牢固、可靠夹具安装在所有通过夹安装表面和相应的表面接触或实现的。当夹安装在重力的中心，夹具应尽可能低，支撑面积应足够大，以安装精度要高，以确保稳定和可靠的安装。夹具底部通常是中空的，识别特定的文件夹结构，然后绘制夹具布局。图中所示的夹具装配。加工过程中，夹具必承受大的夹紧力切削力，产生冲击和振动，夹具的形状，取决于夹具布局和夹具和连接，在因此夹具必须有足够的强度和刚度。在加工过程中的切屑形成的有一部分会落在夹具，积累太多会影响工件的定位与夹紧可靠，所以夹具设计，必须考虑结构应便于铁屑。此外，夹点技术，经济的具体结构和操作、安装方便等特点，在设计中还应考虑。在加工过程中的切屑形成的有一部分会落在夹具，切割积累太多会影响工件的定位与夹紧可靠，所以夹具设计，必须考虑结构应便排出铁屑。4.8夹具设计及操作的简要说明为提高生产率，经过方案的认真分析和比较，选用了手动夹紧方式（螺旋机构）。这类夹紧机构结构简单、夹紧可靠、通用性大，在机床夹具中很广泛的应用。此外，当夹具有制造误差，工作过程出现磨损，以及零件尺寸变化时，影响定位、夹紧的可靠。为防止此现象，选用可换定位销。以便随时根据情况进行调整换取。总结经过差不多一个学期的紧张的设计，在指导老师及其他老师的帮助下，通过查阅大量的资料，参观工厂的设备，认真地进行了这次设计。通过这次设计，使我对工艺路线的制定和工艺规程的安排以及工装的选择和设计有了更深刻的了解和掌握。也使我对于一个工艺员所从事的工作有了深层次体会，培养了实际工作能力，特别是分析问题和解决问题的能力，可以说这次设计使我收益不小，为我今后的学习和工作打下了坚实和良好的基础。但是，查阅资料尤其是在查阅切削用量手册时，数据存在大量的重复和重叠，由于经验不足，在选取数据上存在一些问题，不过我的指导老师XX老师每次都很有耐心地帮我提出宝贵的意见，在我遇到难题时给我指明了方向，最终我很顺利的完成了设计。参考文献参考文献1、李益民主编.机械制造工艺设计简明手册.北京：机械工业出版社，19942、机床夹具设计手册.北京：中国科学技术出版社3、赵家齐主编.机械制造工艺学课程设计指导书.北京.机械工业出版社，20004、吴拓、方琼珊主编. 机械制造工艺与机床夹具课程设计指导书.北京：机械工业出版社，20055、曾志伟、吕明主编，机械制造技术基础，武汉理工大学出版社，2001年6、肖诗纲主编，切削用量手册，机械工业出版社，1993年7、曾东建主编，汽车制造工艺学，机械工业出版社8、机械设计手册（上册），机械设计手册联合编写组编，化学工业出版社致谢经过了的很长时间，终于比较圆满完成了设计任务。回顾这日日夜夜，感觉经过了一场磨练，通过图书、网络、老师、同学等各种可以利用的方法，巩固了自己的专业知识。对所学知识的了解和使用都有了更加深刻的理解。此时此刻，我要特别感谢我的导师的精心指导，不仅指导我们解决了关键性技术难题，更重要的是为我们指引了设计的思路并给我们讲解了设计中用到的实际工程设计经验，从而使我们设计中始终保持着清晰的思维也少走了很多弯路，也使我学会综合应用所学知识，提高分析和解决实际问题的能力。不仅如此，老师的敬业精神更是深深的感染了我，鞭策着我在以后的工作中爱岗敬业，导师是真真正正作到了传道、授业、解惑。同时也要感谢其他同学、老师和同事的热心帮助，感谢院系领导对我们课程设计的重视和关心，为我们提供了作图工具和场所，使我们能够全身心的投入到设计中去，为更好、更快的完成课程设计提供了重要保障。43机械加工工序卡片产品型号零件图号产品名称滚动轴承座sn214零件名称滚动轴承座sn214共1页第1页车间工序号工序名称材料牌号机加工140钻下盖圆形螺栓孔2XM6螺纹孔HT200毛坯种类毛坯外
