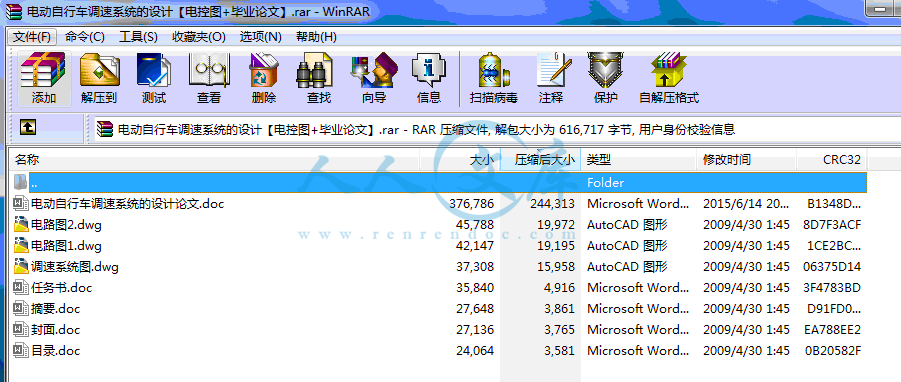

资源目录

电动自行车调速系统的设计【电控图+毕业论文】.rar

电动自行车调速系统的设计论文.doc---(点击预览)

摘要.doc---(点击预览)

封面.doc---(点击预览)

任务书.doc---(点击预览)

压缩包内文档预览：

编号：442043 类型：共享资源大小：308.95KB 格式：RAR 上传时间：2015-06-17 上传人：上*** IP属地：江苏

29
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 电动自行车调速系统设计电控图毕业论文自行车调速系统自行车

资源描述：

电动自行车调速系统的设计

39页 18000字数+说明书+任务书+电空调【详情如下】

任务书.doc

封面.doc

摘要.doc

电动自行车调速系统的设计论文.doc

电路图1.dwg

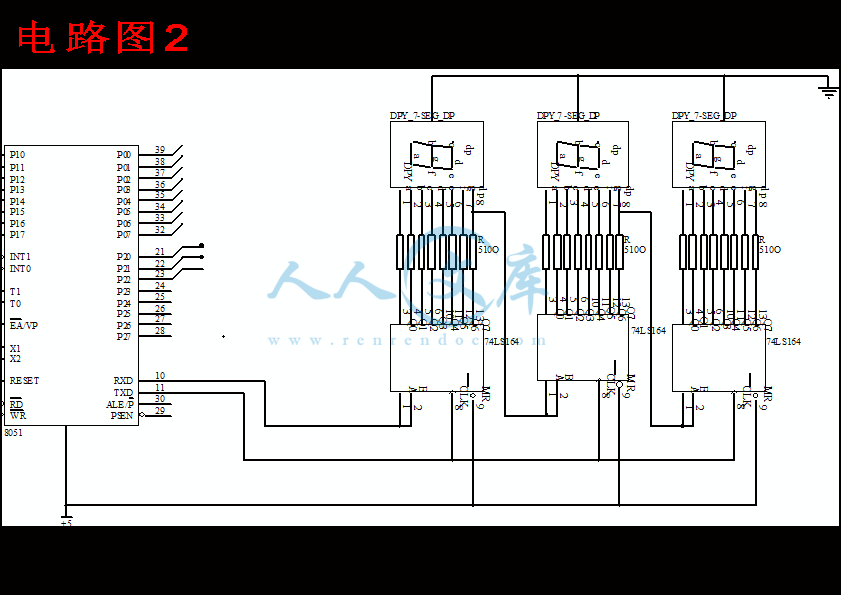

电路图2.dwg

目录.doc

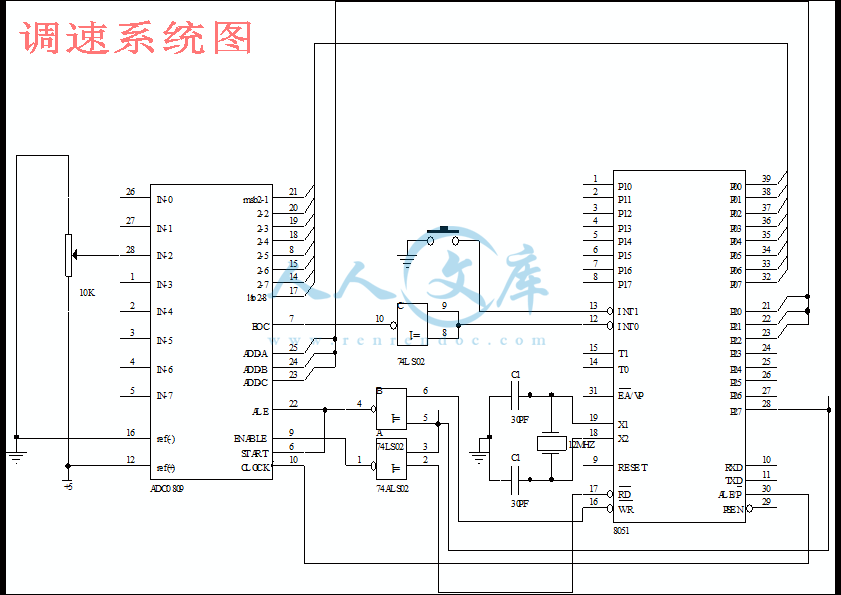

调速系统图.dwg






摘要

单片机控制的永磁无刷直流电动机调速系统适用于电动自行车等小功率的工作情况。并能将多余的电能回溃。该系统具有调速性能好、功率因数高、节能、体积小、重量轻等优点。

本文从系统要求分析入手，将整个系统分成四个部分，分析和讨论了各个部分的电路原理、控制策略、实现方法。详细讨论了系统的各种工况及信号的传递情况，并得到了系统各个部分在不同工况的工作状态。系统各部分的控制电路基于Intel公司的控制芯片8051单片机。根据永磁无刷直流电动机的特性实施脉宽PWM控制，并通过转速传感器测量转速通过八段数码管动态显示转速，通过软硬件的配合，实现了整个系统的设计要求。本文主要是让更多的人正确的认识电动自行车和对电动自行车的主要器件的保养，便与延长电动自行车的寿命。

关键词：单片机、脉宽调速系统PWM、永磁无刷直流电动机、八段数码管动态显示、转速传感器，蓄电池

Abstract

SCM control of permanent magnet brushless DC motor speed control system applicable to electric bicycles, and other low-power work. Redundant power and can return to collapse. The system has good speed performance, high power factor, energy saving, small size, light weight, and other advantages.

This paper analyzes the requirements from the system, the whole system will be divided into four parts, analysis and discussion of the various parts of the circuit of the control strategy, implementation method. Discussed in detail the status of the various systems and signal transduction, and have the system in different parts of the state the status of the work. Part of the system control circuit based on Intel's 8051 chip microcontroller. According to the permanent magnet brushless DC motor control of the PWM pulse width, speed sensor and passed through eighth speed digital dynamic display of speed, through hardware and software support, for the entire system design requirements. This paper is designed to allow more people to the correct understanding of electric bicycles, and electric bicycles on the main device maintenance, and would extend the life of electric bicycles.

???Key words: SCM, PWM pulse speed control system, permanent magnet brushless DC motor, the eighth of digital dynamic display, speed sensor, battery

第一章引言 …………………………………………………………………………1

第二章系统要求 ……………………………………………………………………2

第三章总体规划 ……………………………………………………………………4

第四章电路设计 ……………………………………………………………………5

第五章主要器件性能及原理………………………………………………………10

5、1 MCS-51单片机内部结构……………………………………………………10

5、2 A/D转换芯片 ………………………………………………………………13

5、3 永磁无刷直流电动机………………………………………………………14

5、4 三端式稳压器78L05 ………………………………………………………17

5、5 集成转速传感器KMI15-1 …………………………………………………21

5、6 译码器 ………………………………………………………………………25

5.7 电动自行车的核心蓄电池 …………………………………………………29

5.8控制器与保护功能 …………………………………………………………30

第六章电动自行车的维修和保养…………………………………………………33

第七章结束语 ……………………………………………………………………34

第八章致谢 ………………………………………………………………………35

参考文献 ……………………………………………………………………………36

第二章系统要求

2.?1 ?电动车对电动机的基本要求

电动车的运行，与一般的工业应用不同，非常复杂。因此，对驱动系统的要求是很高的。?

2.1.1? 电动车用电动机应具有瞬时功率大，过载能力强、过载系数应为(3～4)，加速性能好，使用寿命长的特点。?

2.1.2　电动车用电动机应具有宽广的调速范围，包括恒转矩区和恒功率区。在恒转矩区，要求低速运行时具有大转矩，以满足起动和爬坡的要求；在恒功率区，要求低转矩时具有高的速度，以满足车在平坦的路面能够高速行驶的要求。

2.1.3　电动车用电动机应能够在车减速时实现再生制动，将能量回收并反馈回蓄电池，使得电汽车具有最佳能量的利用率，这在内燃机的摩托车上是不能实现的。? ?

2.1.4　电动车用电动机应在整个运行范围内，具有高的效率，以提高1次充电的续驶里程。? ?

另外还要求电动车用电动机可靠性好，能够在较恶劣的环境下长期工作，结构简单适应大批量生产，运行时噪声低，使用维修方便，价格便宜等。? ?

2.2 鉴于电动车对电动机的基本要求采用永磁无刷直流电动机?。 ?

2.2.1永磁无刷直流电动机的基本性能?。　

永磁无刷直流电动机是一种高性能的电动机。它的最大特点就是具有直流电动机的外特性而没有刷组成的机械接触结构。加之，它采用永磁体转子，没有励磁损耗：发热的电枢绕组又装在外面的定子上，散热容易，因此，永磁无刷直流电动机没有换向火花，没有无线电干扰，寿命长，运行可靠，维修简便。此外，它的转速不受机械换向的限制，如果采用空气轴承或磁悬浮轴承，可以在每分钟高达几十万转运行。永磁无刷直流电动机机系统相比具有更高的能量密度和更高的效率，在电动车中有着很好的应用前景。?

2.2.2?永磁无刷直流电动机的控制系统?。

典型的永磁无刷直流电动机是一种准解耦矢量控制系统，由于永磁体只能产生固定幅值磁场，因而永磁无刷直流电动机系统非常适合于运行在恒转矩区域，一般采用电流滞环控制或电流反馈型SPWM法来完成。为进一步扩充转速，永磁无刷直流电动机也可以采用弱磁控制。弱磁控制的实质是使相电流相位角超前，提供直轴去磁磁势来削弱定子绕组中的磁链。? ?

2.2.3永磁无刷直流电动机的不足?。?

永磁无刷直流电动机受到永磁材料工艺的影响和限制，使得永磁无刷直流电动机的功率范围较小，最大功率仅几十千瓦。永磁材料在受到振动、高温和过载电流作用时，第四章电路设计

控制电路主要有电源电路、电机驱动电路、单片机接口电路、显示电路四个部分。考虑到电机的起动电流和制动时比较大，会造成电源电压不稳定容易对单片机和传感器的工作产生干扰，所以，电机驱动电路和单片机以及传感器电路用光耦隔离。传感器的电源直接使用24V蓄电池，单片机的电源则通过三端稳压器78L05将24V电源转换到5V。

4．1 电源电路

24V直流电源经三端稳牙器74L05输出即为单片机所要求的+5V电源。电路中接入电容C1、C2是用来实现频率补偿的，可防止稳压器产生高频自激振荡并抑制电路引入的高频干扰。大容量的C3是电解电容，以减小稳压电源输出端由输入电源引入的低频干扰。D是保护二极管，当输入端意外短路时，给输出电容器C3一个放电通路，防止C3两端电压作用于调整管的be结，造成调整管be结击穿而损坏。

第六章电动自行车的维修和保养

电动车养护注意事项

1.勤充电－－－铅酸电池应保持随用随充电的习惯，不能等到电池用光再充，这样会影响电池寿命。如长期不用，每月充一次电。充电请使用配套的专用充电器。

2、多维护－－－如遇下雨积水，不能让水淹没轮毂中心；下车时及时关闭电门，平时将车胎充足气；在上坡、顶风等重负荷情况下，用脚踏助力；遇有故障及时送厂家指定的特约维修部维修。

3、勤润滑－－－根据使用情况，应对前轴、后轴、中轴、飞轮、前叉、避震器转动支点等部件每半年至1年进行一次擦洗和润滑（推荐使用二硫化钼润滑脂）。电动轮毂内的传动部件已涂上了特殊的润滑油，用户不必自行擦洗润滑。

正确的日常维护、保养电动车，既能方便安全骑行，更能延长电动车的寿命。

1、电动车在使用前应注意检查车况是否良好，如轮胎气压是否充足，前后刹车是否灵敏，整车有无异响，螺丝是否松动，电池是否充足电。

2、在车辆刚启动时，应缓慢加速，避免瞬间急加速损伤元器件。为了延长电池、电机的寿命，在车辆启动、爬坡时应用脚踏助力。

3、在保证安全的前提下，行驶中应尽量减少频繁刹车、启动，以节省电能。行驶中刹车时应松开调速把，以免损害电机及其它机件。下车推行时，应关闭电源，以防推行时无意转动调速把，车子突然启动发生意外。

4、充电时应注意,不要使用其它品牌的充电器，每个品牌的充电器与电池的性能是相匹配的，只有专用充电器，才能达到最佳充电效果。

5、充电器内含高压线路，不要擅自拆卸。充电时，充电器上不要覆盖任何物品，应放置于通风处，同时注意防止液体和金属颗粒进入充电器内部，防止跌落与撞击，以免造成损伤

第七章结束语

在系统的设计中，为了少走弯路和节省时间，应充分考虑抗干扰性能的要求，避免在设计完成后再去进行抗干扰的补救措施。因此设计时从抑制干扰源，切断干扰传播路径，提高敏感器件的抗干扰性能等方面采取各种措施来提高系统性能。在抗干扰设计中，软件抗干扰是被动措施，而硬件抗干扰是主动措施，只要认真分析系统所处环境的干扰来源以及传播途径，采用两者相结合的方法，就能保证系统长期稳定可靠地运行。

参考文献

[1] 胡汉才编著《单片机原理及其接口技术》清华大学出版社2003.7

[2] 余永权李小青陈林康编著〈〈单片机应用系统的功率接口技术〉〉北京航空航天大学出版社 1992年9月第1版

[3] 河北科技大学信息科学与工程学院沙占友薛树琦范世奇 KMI15系列集成转速传感器的原理与应用

[4]王晓明编著〈〈电动机的单片机控制〉〉北京航空航天大学出版社 2002年5月

[5] 赵晶, 编著《电路设计与制版Protel 99高级应用》人民邮电出版社

[6] 孙涵芳徐爱卿，《MCS-51/96系列单片机原理及应用》（修订版）北京航空航天大学出版社

[7] 吴金戍沈庆阳郭庭吉，《8051单片机实践与应用》清华大学出版社

[8] 上海交通大学：钱真彦苏稚英走迷宫机器人——控制系统的设计

内容简介：: 毕业设计任务书 200 8年2月19日毕业设计题目电动自行车调速系统的设计指导教师俞云强职称讲师专业名称机电一体化技术班级机电50532学生姓名徐帅学号5020053233设计要求1.完成资料翻译一份（3000字以上）2.完成毕业设计调研报告一份；3.完成电动自行车调速系统的相关设计；4.完成相关程序设计；5.完成毕业设计说明书一份；6.完成相关图纸。完成毕业课题的计划安排序号内容时间安排1外文资料翻译2008.2.19至2008.2.292搜集相关资料并调研，完成调研报告2008.2.29至2008.3.63进行硬件电路的设计及相关部件的设计，并完成相关程序的编写，编写说明书，绘制相关图纸。2008.3.7至2008.4.14整理毕业设计说明书并定稿，准备答辩2008.4.2至2008.4.105答辩2008.4.11答辩提交资料外文资料翻译，毕业设计调研报告，毕业设计说明书，相关图纸。计划答辩时间2008.4.11 无锡职业技术学院机电技术学院 2008 年 2 月 19 日分类号密级无锡职业技术学院毕业设计说明书题目：电动自行车调速系统的设计英文并列题目： Electric Bicycle Speed Control System Design学生姓名: 徐帅专业: 机电一体化技术指导教师: 俞云强职称: 讲师毕业设计说明书提交日期 2008.4.11 地址：无锡职业技术学院摘要单片机控制的永磁无刷直流电动机调速系统适用于电动自行车等小功率的工作情况。并能将多余的电能回溃。该系统具有调速性能好、功率因数高、节能、体积小、重量轻等优点。本文从系统要求分析入手，将整个系统分成四个部分，分析和讨论了各个部分的电路原理、控制策略、实现方法。详细讨论了系统的各种工况及信号的传递情况，并得到了系统各个部分在不同工况的工作状态。系统各部分的控制电路基于Intel公司的控制芯片8051单片机。根据永磁无刷直流电动机的特性实施脉宽PWM控制，并通过转速传感器测量转速通过八段数码管动态显示转速，通过软硬件的配合，实现了整个系统的设计要求。本文主要是让更多的人正确的认识电动自行车和对电动自行车的主要器件的保养，便与延长电动自行车的寿命。关键词：单片机、脉宽调速系统PWM、永磁无刷直流电动机、八段数码管动态显示、转速传感器，蓄电池Abstract SCM control of permanent magnet brushless DC motor speed control system applicable to electric bicycles, and other low-power work. Redundant power and can return to collapse. The system has good speed performance, high power factor, energy saving, small size, light weight, and other advantages. This paper analyzes the requirements from the system, the whole system will be divided into four parts, analysis and discussion of the various parts of the circuit of the control strategy, implementation method. Discussed in detail the status of the various systems and signal transduction, and have the system in different parts of the state the status of the work. Part of the system control circuit based on Intels 8051 chip microcontroller. According to the permanent magnet brushless DC motor control of the PWM pulse width, speed sensor and passed through eighth speed digital dynamic display of speed, through hardware and software support, for the entire system design requirements. This paper is designed to allow more people to the correct understanding of electric bicycles, and electric bicycles on the main device maintenance, and would extend the life of electric bicycles. Key words: SCM, PWM pulse speed control system, permanent magnet brushless DC motor, the eighth of digital dynamic display, speed sensor, battery无锡职业技术学院毕业设计说明书摘要单片机控制的永磁无刷直流电动机调速系统适用于电动自行车等小功率的工作情况。并能将多余的电能回溃。该系统具有调速性能好、功率因数高、节能、体积小、重量轻等优点。本文从系统要求分析入手，将整个系统分成四个部分，分析和讨论了各个部分的电路原理、控制策略、实现方法。详细讨论了系统的各种工况及信号的传递情况，并得到了系统各个部分在不同工况的工作状态。系统各部分的控制电路基于Intel公司的控制芯片8051单片机。根据永磁无刷直流电动机的特性实施脉宽PWM控制，并通过转速传感器测量转速通过八段数码管动态显示转速，通过软硬件的配合，实现了整个系统的设计要求。本文主要是让更多的人正确的认识电动自行车和对电动自行车的主要器件的保养，便与延长电动自行车的寿命。关键词：单片机、脉宽调速系统PWM、永磁无刷直流电动机、八段数码管动态显示、转速传感器，蓄电池Abstract SCM control of permanent magnet brushless DC motor speed control system applicable to electric bicycles, and other low-power work. Redundant power and can return to collapse. The system has good speed performance, high power factor, energy saving, small size, light weight, and other advantages. This paper analyzes the requirements from the system, the whole system will be divided into four parts, analysis and discussion of the various parts of the circuit of the control strategy, implementation method. Discussed in detail the status of the various systems and signal transduction, and have the system in different parts of the state the status of the work. Part of the system control circuit based on Intels 8051 chip microcontroller. According to the permanent magnet brushless DC motor control of the PWM pulse width, speed sensor and passed through eighth speed digital dynamic display of speed, through hardware and software support, for the entire system design requirements. This paper is designed to allow more people to the correct understanding of electric bicycles, and electric bicycles on the main device maintenance, and would extend the life of electric bicycles. Key words: SCM, PWM pulse speed control system, permanent magnet brushless DC motor, the eighth of digital dynamic display, speed sensor, battery目录第一章引言 1第二章系统要求 2第三章总体规划 4第四章电路设计 5第五章主要器件性能及原理105、1 MCS-51单片机内部结构105、2 A/D转换芯片 135、3 永磁无刷直流电动机145、4 三端式稳压器78L05 175、5 集成转速传感器KMI15-1 215、6 译码器 255.7 电动自行车的核心蓄电池 295.8控制器与保护功能 30第六章电动自行车的维修和保养33第七章结束语 34第八章致谢 35参考文献 36第一章引言电动车的发展史比燃油汽车更长，世界上第一辆机动车就是电动车。后来，由于燃油汽车技术的迅速发展，而电动车在能源技术和行驶里程的研制上长期未能取得突破，从20世纪20年代初至60年代末，电动车的发展进入了一个沉寂期。进入70年代以来，由于中东石油危机的爆发以及人类对自然环境的日益关注，电动车才再度成为技术发展的热点。近几十年来，主要工业化国家为电动车的开发投入了大量的人力和财力，电动车的各项相关技术也取得了重大的进展。尽管电动车在能源和行驶里程的研制方面，至今尚未取得突破性的进展，但是电动车的美好前景仍然激励着人们锲而不舍地开发新型电动车，改善其性能处于世纪之交的今天，能源和环境对人类的压力越来越大，要求尽快改善人类生存环境的呼声越来越高。为了适应这个发展趋势，世界各国的政府、学术界、工业界正在加大对电动车开发的投资力度，加快电动车的商品化步伐。虽然目前电动车在能源和行驶里程方面还未能尽如人意，但已足以满足人们的基本需要。从技术发展的角度来看，在走过了漫长而艰难的发展历程之后，电动车正面临着重大的技术突破，有望成为21世纪的重要交通工具。现代电动车是融合了电力、电子、机械控制、材料科学以及化工技术等多种高新技术的综合产品。整体的运行性能、经济性等首先取决于电池系统和电机驱动控制系统。电动车的电机驱动系统一般由4个主要部分组成，即控制器、功率变换器、电动机及传感器。目前电动车中使用的电动机一般有直流电动机、感应电动机、开关磁阻电动机以及永磁无刷电动机等。第二章系统要求2.1 电动车对电动机的基本要求电动车的运行，与一般的工业应用不同，非常复杂。因此，对驱动系统的要求是很高的。 2.1.1 电动车用电动机应具有瞬时功率大，过载能力强、过载系数应为(34)，加速性能好，使用寿命长的特点。2.1.2电动车用电动机应具有宽广的调速范围，包括恒转矩区和恒功率区。在恒转矩区，要求低速运行时具有大转矩，以满足起动和爬坡的要求；在恒功率区，要求低转矩时具有高的速度，以满足车在平坦的路面能够高速行驶的要求。2.1.3电动车用电动机应能够在车减速时实现再生制动，将能量回收并反馈回蓄电池，使得电汽车具有最佳能量的利用率，这在内燃机的摩托车上是不能实现的。 2.1.4电动车用电动机应在整个运行范围内，具有高的效率，以提高1次充电的续驶里程。另外还要求电动车用电动机可靠性好，能够在较恶劣的环境下长期工作，结构简单适应大批量生产，运行时噪声低，使用维修方便，价格便宜等。 2.2 鉴于电动车对电动机的基本要求采用永磁无刷直流电动机。 2.2.1永磁无刷直流电动机的基本性能。永磁无刷直流电动机是一种高性能的电动机。它的最大特点就是具有直流电动机的外特性而没有刷组成的机械接触结构。加之，它采用永磁体转子，没有励磁损耗：发热的电枢绕组又装在外面的定子上，散热容易，因此，永磁无刷直流电动机没有换向火花，没有无线电干扰，寿命长，运行可靠，维修简便。此外，它的转速不受机械换向的限制，如果采用空气轴承或磁悬浮轴承，可以在每分钟高达几十万转运行。永磁无刷直流电动机机系统相比具有更高的能量密度和更高的效率，在电动车中有着很好的应用前景。 2.2.2永磁无刷直流电动机的控制系统。典型的永磁无刷直流电动机是一种准解耦矢量控制系统，由于永磁体只能产生固定幅值磁场，因而永磁无刷直流电动机系统非常适合于运行在恒转矩区域，一般采用电流滞环控制或电流反馈型SPWM法来完成。为进一步扩充转速，永磁无刷直流电动机也可以采用弱磁控制。弱磁控制的实质是使相电流相位角超前，提供直轴去磁磁势来削弱定子绕组中的磁链。 2.2.3永磁无刷直流电动机的不足。永磁无刷直流电动机受到永磁材料工艺的影响和限制，使得永磁无刷直流电动机的功率范围较小，最大功率仅几十千瓦。永磁材料在受到振动、高温和过载电流作用时，其导磁性能可能会下降或发生退磁现象，将降低永磁电动机的性能，严重时还会损坏电动机，在使用中必须严格控制，使其不发生过载。永磁无刷直流电动机在恒功率模式下，操纵复杂，需要一套复杂的控制系统，从而使得永磁无刷直流电动机的驱动系统造价很高。第三章总体规划对于电动自行车控制系统设计主要有三个方面：一、控制电路的设计；二、传感器选择以及安放设计；三、显示电路的设计；四、程序设计。从总的方面来考虑，传感器的使用应该尽量减少单片机的信号处理量，但是又必须能使车行驶自如。控制电路要根据选用的电机和传感器来设计，主要考虑稳定性，抗干扰性。控制核心采用51单片机，控制系统与电路用光耦完全隔离以避免干扰。控制上采用分时复用技术，仅用一块单片机就实现了信号采集，电机控制和转速显示。如图3-1所示直流电动机单片机显示部分转速传感器控制电路驱动图 3-1电动自行车的基本原理是：由蓄电池提供电能，电动机驱动自行车。第四章电路设计控制电路主要有电源电路、电机驱动电路、单片机接口电路、显示电路四个部分。考虑到电机的起动电流和制动时比较大，会造成电源电压不稳定容易对单片机和传感器的工作产生干扰，所以，电机驱动电路和单片机以及传感器电路用光耦隔离。传感器的电源直接使用24V蓄电池，单片机的电源则通过三端稳压器78L05将24V电源转换到5V。 41 电源电路24V直流电源经三端稳牙器74L05输出即为单片机所要求的+5V电源。电路中接入电容C1、C2是用来实现频率补偿的，可防止稳压器产生高频自激振荡并抑制电路引入的高频干扰。大容量的C3是电解电容，以减小稳压电源输出端由输入电源引入的低频干扰。D是保护二极管，当输入端意外短路时，给输出电容器C3一个放电通路，防止C3两端电压作用于调整管的be结，造成调整管be结击穿而损坏。图4-1-142 显示电路显示部分采用单片机串口通讯，以节省单片机的端口，单片机通过中断的方式为显示服务。直流电动机的额定转速为190转每分大约需要三位数码显示。驱动器采用74LS164串接510欧的限流电阻。见图4-2-143 控制电路打开系统电源后由电位器控制电动机转速，IN0-IN6线上那一路模拟电压被转换成数字量由ADDA-ADDC线上的地址决定。ADDC0809内部“地址锁存与译码”电路便能把IN0线上模拟电压送入8位A/D转换器此时，若单片机使STAR线处于高电平，则ADC0809便开始A/D转换，一旦A/D转换完成，ADC0809一方面把A/D转换后的数字量送入它的三态输出缓冲器另一方面又使EOC线变为高电平向单片机提出中断请求。单片机检测和响应该中断请求后就通过使rd非变为低电平而使OE线变高，以便可以从2-1-2-8引线上取走A/D转换后的数字量。单片机根据 A/D转换后的数字量输出相应的巨型脉冲信号。脉冲信号经74LS245放大后经光电藕荷控制继电器。见附图4-3-1。44驱动电路及原理下面主要对驱动电路进行一下介绍：电动自行车使用24V直流电机，对于这种小功率直流电机的调速方法一般有两种。一种线性型：使用功率三极管作为功率放大器的输出控制直流电机。线性型驱动的电路结构和原理简单，成本低，加速能力强，但功率损耗大，特别是低速大转距运行时，通过电阻R的电流大，发热厉害，损耗大。另一种脉宽调制型：脉宽调速（PULSE WIDE MODULATIONPWM）较常用的一种调速方式，这种调速方式有调速特性优良、调整平滑、调速范围广、过载能力大，能承受频繁的负载冲击，还可以实现频繁的无级快速启动、制动和反转的等优点。因此决定采用PWM方式控制直流电机。永磁式直流电机脉宽调速原理永磁式直流电动机电机转速由电枢电压UD决定，电枢电UD越高电机转速越快，电枢电压UD降为0V，电机就停转。直流电机的具体调速过程是：先让它启动一段时间，然后切断电源，电动机因惯性而降速转动。在转速降到一定限度时使电动机再次接通电动机因此而再次加速。不断的给电枢两端送入脉动电压源（即脉动信号）就可以使电动机的转速控制在指定的范围内。如图4-4-1所示：脉冲信号：tT转速：VMAXVDVMIN 图 4-4-1VMAX为电动机的最大转速值。VMIN为电动机的最小转速值。VD为二者的平均值。VD=D * VMAX 式中D=t/T称为占空比 D越大VD就越大反之亦然。平均转速和电枢上的脉冲占空比D之间的关系如4-4-2图：VD（平均速度）00.51D（占空比）图 4-4-2由图可知，平均转速与占空比并非完全的线性关系，但可以近似的看成是线性关系。因此电动机的平均转速VD就可以有占空比D加以控制。PWM调速分为双向式和单向式两种双向式：在一个脉冲周期内(T=TaTb)，T1和T3导通的时间为Ta，T2和T4导通的时间为Tb，这样在Ta这段时间内，电机通过的是正向电流，在Tb这段时间内为反相电流。当Ta=Tb时电机停转，TaTb时电机正转， Ta Tb则电动机正转。通过改变Ta 、Tb的占空比即可改变转速。4.5总电路图见附图4-5-1第五章主要器件性能及原理电动车的性能指标一般包括：驱动性能、驾驶性能、车载能源系统性能三部份，其中驱动性能取决于电机功率因素，车载能源系统性能取决于电池的容量，驾驶性能指标主要包括：加速性能、最大爬坡性能、刹车性能及驾驶里程性能等驾驶模式，驾驶性能指标的优劣取决于控制系统驾驶模式的技术51 MCS-51单片机内部结构 8051是MCS-51系列单片机的典型产品，我们以这一代表性的机型进行系统的讲解。8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，现在我们分别加以说明：5.1.1中央处理器中央处理器(CPU)是整个单片机的核心部件，是8位数据宽度的处理器，能处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作。5.1.2 数据存储器(RAM) 8051内部有128个8位用户数据存储单元和128个专用寄存器单元，它们是统一编址的，专用寄存器只能用于存放控制指令数据，用户只能访问，而不能用于存放用户数据，所以，用户能使用的的RAM只有128个，可存放读写的数据，运算的中间结果或用户定义的字型表。5.1.3 程序存储器(ROM) 8051共有4096个8位掩膜ROM，用于存放用户程序，原始数据或表格。5.1.4 定时/计数器(ROM) 8051有两个16位的可编程定时/计数器，以实现定时或计数产生中断用于控制程序转向。5.1.5并行输入输出(I/O)口 8051共有4组8位I/O口(P0、 P1、P2或P3)，用于对外部数据的传输。5.1.6全双工串行口 8051内置一个全双工串行通信口，用于与其它设备间的串行数据传送，该串行口既可以用作异步通信收发器，也可以当同步移位器使用。5.1.7中断系统 8051具备较完善的中断功能，有两个外中断、两个定时/计数器中断和一个串行中断，可满足不同的控制要求，并具有2级的优先级别选择。5.1.8时钟电路 8051内置最高频率达12MHz的时钟电路，用于产生整个单片机运行的脉冲时序，但8051单片机需外置振荡电容。单片机的结构有两种类型，一种是程序存储器和数据存储器分开的形式，即哈佛(Harvard)结构，另一种是采用通用计算机广泛使用的程序存储器与数据存储器合二为一的结构，即普林斯顿(Princeton)结构。INTEL的MCS-51系列单片机采用的是哈佛结构的形式，而后续产品16位的MCS-96系列单片机则采用普林斯顿结构。下图是MCS-51系列单片机的内部结构示意图。5.1.9MCS-51的引脚说明 MCS-51系列单片机中的8031、8051及8751均采用40Pin封装的双列直接DIP结构，右图是它们的引脚配置，40个引脚中，正电源和地线两根，外置石英振荡器的时钟线两根，4组8位共32个I/O口，中断口线与P3口线复用。现在我们对这些引脚的功能加以说明：Pin20:接地脚。Pin40:正电源脚，正常工作或对片内EPROM烧写程序时，接+5V电源。Pin18:时钟XTAL2脚，片内振荡电路的输出端。8051的时钟有两种方式，一种是片内时钟振荡方式，但需在18和19脚外接石英晶体(2-12MHz)和振荡电容，振荡电容的值一般取10p-30p。另外一种是外部时钟方式，即将XTAL1接地，外部时钟信号从XTAL2脚输入。MCS-51系列单片机中的8031、8051及8751均采用40Pin封装的双列直接DIP结构，右图是它们的引脚配置，40个引脚中，正电源和地线两根，外置石英振荡器的时钟线两根，4组8位共32个I/O口，中断口线与P3口线复用。现在我们对这些引脚的功能加以说明：Pin20:接地脚。Pin40:正电源脚，正常工作或对片内EPROM烧写程序时，接+5V电源。Pin19:时钟XTAL1脚，片内振荡电路的输入端。Pin18:时钟XTAL2脚，片内振荡电路的输出端。 8051的时钟有两种方式，一种是片内时钟振荡方式，但需在18和19脚外接石英晶体(2-12MHz)和振荡电容，振荡电容的值一般取10p-30p。另外一种是外部时钟方式，即将XTAL1接地，外部时钟信号从XTAL2脚输入。输入输出(I/O)引脚： Pin39-Pin32为P0.0-P0.7输入输出脚，Pin1-Pin1为P1.0-P1.7输入输出脚，Pin21-Pin28为P2.0-P2.7输入输出脚，Pin10-Pin17为P3.0-P3.7输入输出脚，这些输入输出脚的功能说明将在以下内容阐述。Pin9:RESET/Vpd复位信号复用脚，当8051通电，时钟电路开始工作，在RESET引脚上出现24个时钟周期以上的高电平，系统即初始复位。初始化后，程序计数器PC指向0000H，P0-P3输出口全部为高电平，堆栈指钟写入07H，其它专用寄存器被清“0”。RESET由高电平下降为低电平后，系统即从0000H地址开始执行程序。然而，初始复位不改变RAM（包括工作寄存器R0-R7）的状态，8051的初始态如下表：特殊功能寄存器初始态特殊功能寄存器初始态ACC00HB00HPSW00HSP07HDPH00HTH000H8051的复位方式可以是自动复位，也可以是手动复位，见下图。此外，RESET/Vpd还是一复用脚，Vcc掉电其间，此脚可接上备用电源，以保证单片机内部RAM的数据不丢失。5. 2 A/D转换芯片 ADC0809芯片是最常用的8位模数转换器。它的模数转换原理采用逐次逼进型，芯片由单个5V电源供电，可以分时对8路输入模拟量进行AD转换，典型的AD转换时间为100微妙左右。在同类型产品中，ADC0809模数转换器的分辨率、转换速度和价位都属于居中位置。内部逻辑结构，如图5-2-1所示。图 5-2-1 ADC0809内部结构引脚功能说明：D7D0：8位数字量输出，AD转换结果。IN0IN7：8路模拟电量输入，可以是：05V或者5V5V或者10V+10V。+VREF：正极性参考电源。VREF：负极性参考电源。START：启动AD转换控制输入，高电平有效。CLK：外部输入的工作时钟，典型频率为500KHz。ALE：地址锁存控制输入，高电平开启接收3位地址码，低电平锁存地址。CBA：3位地址输入，其8个地址值分别选中8路输入模拟量IN0IN7之一进行模数转换。C是高位地址，A是最低位地址。OE：数字量输出使能控制，输入高有效，输出AD转换结果D7D0。EOC：模数转换状态输出。当模数转换未完成时，EOC输出低电平；当模数转换完成时，EOC输出高电平。EOC输出信号可以作为中断请求或者查询控制。Vcc：芯片工作电源5V。GND：芯片接地端。53 永磁无刷直流电动机5.3.1 稀土永磁无刷直流电动机的基本工作原理无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。无刷直流电动机的原理简图如图5-3-1所示图 5-3-1：主电路是一个典型的电压型交-直-交电路，逆变器提供等幅等频5-26KHZ调制波的对称交变矩形波。永磁体N-S交替交换，使位置传感器产生相位差120的U、V、W方波，结合正/反转信号产生有效的六状态编码信号：101、100、110、010、011、001，通过逻辑组件处理产生T1-T4导通、T1-T6导通、T3-T6导通、T3-T2导通、T5-T2导通、T5-T4导通，也就是说将直流母线电压依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上，这样转子每转过一对N-S极，T1-T6功率管即按固定组合成六种状态的依次导通。每种状态下，仅有两相绕组通电，依次改变一种状态，定子绕组产生的磁场轴线在空间转动60电角度，转子跟随定子磁场转动相当于60电角度空间位置，转子在新位置上，使位置传感器U、V、W按约定产生一组新编码，新的编码又改变了功率管的导通组合，使定子绕组产生的磁场轴再前进60电角度，如此循环，无刷直流电动机将产生连续转矩，拖动负载作连续旋转。正因为无刷直流电动机的换向是自身产生的，而不是由逆变器强制换向的，所以也称作自控式同步电动机。无刷直流电动机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置，所以不论转子的起始位置处在何处，电动机在启动瞬间就会产生足够大的启动转矩，因此转子上不需另设启动绕组。由于定子磁场轴线可视作同转子轴线垂直，在铁芯不饱和的情况下，产生的平均电磁转矩与绕组电流成正比，这正是他励直流电动机的电流-转矩特性。电动机的转矩正比于绕组平均电流：Tm=KtIav （Nm）电动机两相绕组反电势的差正比于电动机的角速度：ELL=Ke （V）所以电动机绕组中的平均电流为：Iav=（Vm-ELL）/2Ra （A）其中，Vm=VDC是加在电动机线间电压平均值，VDC是直流母线电压，是调制波的占空比，Ra为每相绕组电阻。由此可以得到直流电动机的电磁转矩：Tm=（VDCKt/2Ra）-Kt（Ke/2Ra）Kt、Ke是电动机的结构常数，为电动机的角速度（rad/s），所以，在一定的时，改变占空比，就可以线性地改变电动机的电磁转矩，得到与他励直流电动机电枢电压控制相同的控制特性和机械特性。无刷直流电动机的转速设定，取决于速度指令Vc的高低，如果速度指令最大值为+5V对应的最高转速：Vc（max）n max，那么，+5V以下任何电平即对应相当的转速n，这就实现了变速设定。当Vc设定以后，无论是负载变化、电源电压变化，还是环境温度变化，当转速低于指令转速时，反馈电压Vfb变小，调制波的占空比就会变大，电枢电流变大，使电动机产生的电磁转矩增大而产生加速度，直到电动机的实际转速与指令转速相等为止；反之，如果电动机实际转速比指令转速高时，减小，Tm减小，发生减速度，直至实际转速与指令转速相等为止。可以说，无刷直流电动机在允许的电压波动范围内，在允许的过载能力以下，其稳态转速与指令转速相差在1%左右，并可以实现在调速范围内恒转矩运行。由于无刷直流电动机的励磁来源于永磁体，所以不象异步机那样需要从电网吸取励磁电流；由于转子中无交变磁通，其转子上既无铜耗又无铁耗，所以效率比同容量异步电动机高10%左右，一般来说，无刷直流电动机的力能指针（cos）比同容量三相异步电动机高12%-20%。电动机采用无锡市日驰电机有限公司生产的永磁无刷直流电动机型号额定电压（V）额定转速（r/min)额定功率（W）效率（%）SWX006241901407454 三端式稳压器78L05三端式稳压器78L05的工作原理图 5-4-1电路如图5-4-1所示，三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。下面对各部分电路作简单介绍。5.4.1启动电路在集成稳压器中，常常采用许多恒流源，当输入电压V1接通后，这些恒流源难以自行导通，以致输出电压较难建立。因此，必须用启动电路给恒流源的BJT T4、T5提供基极电流。启动电路由T1、T2、DZ1组成。当输入电压V1高于稳压管DZ1的稳定电压时，有电流通过T1、T2，使T3基极电位上升而导通，同时恒流源T4、T5也工作。T4的集电极电流通过DZ2以建立起正常工作电压，当DZ2达到和DZ1相等的稳压值，整个电路进入正常工作状态，电路启动完毕。与此同时，T2因发射结电压为零而截止，切断了启动电路与放大电路的联系，从而保证T2左边出现的纹波与噪声不致影响基准电压源。5.4.2基准电压电路基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成，电路中的基准电压为式中VZ2为DZ2的稳定电压，VBE为T3、D1、D2发射结（D1、D2为由发射结构成的二极管）的正向电压值。在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿，可使基准电压VREF基本上不随温度变化。同时，对稳压管DZ2采用恒流源供电，从而保证基准电压不受输入电压波动的影响。5.4.3取样比较放大电路和调整电路。这部分电路由T4T11组成，其中T10、T11组成复合调整管；R12、R13组成取样电路；T7、T8和T6组成带恒流源的差分式放大电路；T4、T5组成的电流源作为它的有源负载。T9、R9的作用说明如下：如果没有T9、R9，恒流源管T5的电流IC5=IC8+IB10，当调整管满载时IB10最大，而IC8最小；而当负载开路时IO=0，IB10也趋于零，这时IC5几乎全部流入T8，使得IC8的变化范围大，这对比较放大电路来说是不允许的，为此接入由T9、R9级成的缓冲电路。当IO减小时，IB10减小，IC8增大，待IC8增大到 0.6V时，则T9导通起分流作用。这样就减轻了T8的过多负担使IC8的变化范围缩小。 5.4.4减流式保护电路减流式保护电路由T12、R11、R15、R14和DZ3、DZ4组成，R11为检流电阻。保护的目的主要是使调整管（主要是T11）能在安全区以内工作，特别要注意使它的功耗不超过额定值PCM。首先考虑一种简单的情况。假设图1中的DZ3、DZ4和R14不存在，R15两端短路。这时，如果稳压电路工作正常，即PCPCM并且输出电流IO在额定值以内，流过R11的电流使 =IOR110.6V时，使T12管导通。由于它的分流作用，减小了T10的基极电流，从而限制了输出电流。这种简单限流保护电路的不足之处是只能将输出电流限制在额定值以内。由于调整管的耗散功率PCM=ICVCE，只有既考虑通过它的电流和它的管压降VCE值，又使PC（VZ3+ VZ4），则DZ3、DZ4击穿，导致T12管发射结承受正向电压而导通。VBE12的值为经整理后得显然，（VI VO）越大，即调整管的VCE值越大，则IO越小，从而使调整管的功耗限制在允许范围内。由于IO的减小，故上述保护称为减流式保护。5.4.5过热保护电路过热保护电路电路由DZ2、T3、T14和T13组成。在常温时，R3上的压降仅为0.4V左右，T14、T13是截止的，对电路工作没有影响。当某种原因（过载或环境温升）使芯片温度上升到某一极限值时，R3上的压降随DZ2的工作电压升高而升高，而T14的发射结电压VBE14下降，导致T14导通，T13也随之导通。调整管T10的基极电流IB10被T13分流，输出电流IO下降，从而达到过热保护的目的。电路中R10的作用是给T10管的ICEO10和T11管的ICBO11一条分流通路，以改善温度稳定性。值得指出的是：当出现故障时，上述几种保护电路是互相关联的。图 5-4-2三端稳压器的典型接法图5-4-2是应用78L05输出固定电压VO的典型电路图。正常工作时，输入、输出电压差应大于23V。电路中接入电容C1、C2是用来实现频率补偿的，可防止稳压器产生高频自激振荡并抑制电路引入的高频干扰。C3是电解电容，以减小稳压电源输出端由输入电源引入的低频干扰。D是保护二极管，当输入端意外短路时，给输出电容器C3一个放电通路，防止C3两端电压作用于调整管的be结，造成调整管be结击穿而损坏。三端稳压器的参数参数单位7805输出电压范围V4.85.2最大输入电压V35最大输出电流A1.5V0(I0变化引起)mV100(I0=5mA1.5A)V0(Vi变化引起)mV50(Vi=725V)V0(温度变化引起)mV/0.6(I0=500mA)器件压降(Vi-V0)V22.5(I0=lA)偏置电流mA6输出电阻m17输出噪声电压(10100kHz)V4055 集成转速传感器KMI15-1 集成转速传感器具有灵敏度高、测量范围宽、抗干扰能力强、外围电路简单等优点，是传统的分立式转速传感器的升级换代产品。下面是KMI15系列磁阻式集成转速传感器的工作原理与典型应用。转速属于常规电测参数。测量转速时经常采用磁阻式传感器或光电式传感器进行非接触性测量，传统的磁阻式传感器是由磁钢、线圈等分立元件构成的，亦可用耳塞机改装而成。但这种传感器存在一些缺点：第一，灵敏度低，传感器与转动齿轮的最大间隙（亦称磁感应距离）只有零点几毫米；第二，在测量高速旋转物体的转速时，因安装不牢固或受机械振动，容易与齿轮发生碰撞，安全性较差；第三，这种传感器所产生的是幅度很低且变化缓慢的模拟电压信号，因此，需要经过放大、整形后变成沿口陡直的数字频率信号，才能送给数字转速仪或数字频率计测量转速，而且外围电路比较复杂；第四，它无法测量非常低（接近于零）的转速，因为这时磁阻式传感器可能检测不到转速信号。目前，转速传感器正朝着高灵敏度、高可靠性和全集成化的方向发展5.5.1型传感器的性能特点芯片内含高性能磁钢、磁敏电阻传感器和。它利用来完成信号变换功能，其输出的电流信号频率与被测转速成正比，电流信号的变化幅度为。由于其外围电路比较简单，因而很容易配二次仪表测量转速。器件的测量范围宽，灵敏度高，它的齿轮转动频率范围是，而且即使在转动频率接近于零时，它也能够进行测量。传感器与齿轮的最大磁感应距离为（典型值），由于与齿轮相距较远，因此使用比较安全。该传感器抗干扰能力强，同时具有方向性，它对轴向振动不敏感。另外，芯片内部还有电磁干扰（）滤波器、电压控制器以及恒流源，从而保证了其工作特性不受外界因素的影响。的体积较小，其最大外形尺寸为，能可靠固定在齿轮附近。采用电源供电（典型值），最高不超过。工作温度范围宽达。工作原理型集成转速传感器的外形如图所示，它的两个引脚分别为（接电源端）和（方波电流信号输出端）。为使信号变换器处于较低的环境温度中，设计时专门将与传感元件分开，以改善传感器的高温工作性能。该传感器的简化电路如图所示。其内部主要包括以下六部分：磁敏电阻传感器；前置放大器；施密特触发器；开关控制式电流源；恒流源；电压控制器。实际上，该传感器是由只磁敏电阻构成的一个桥路，可固定在靠近齿轮的地方，其测量原理如图所示。当齿轮沿轴方向转动时，由于气隙处的磁力线发生变化，磁路中的磁阻也随之改变，从而可在传感器上产生电信号。此外，该传感器具有很强的方向性，它对沿轴转动的物体十分敏感，而对沿轴方向的振动或抖动量很不敏感。这正是测量转速所需要的。工作时，传感器产生的电信号首先通过滤波器滤除高频电磁干扰，然后经过前置放大器，再利用施密特触发器进行整形以获得控制信号，并将其加到开关控制式电流源的控制端。的输出电流信号是由两个电流叠加而成的，一个是由恒流源提供的恒定电流，另一个是由开关控制式电流源输出的可变电流。它们之间的关系式为：当控制信号（低电平）时，该电流源关断，。当（高电平）时，电流源被接通，从而使得。图给出了从端输出的方波电流信号的波形，其高电平持续时间为，周期为。输出波形的占空比。上升时间和下降时间分别仅为和。芯片中的电压控制器实际上是一个并联调整式稳压器，可用于为传感器提供稳定的工作电压。而电阻、稳压管和晶体管则可构成取样电路，其中接成射极跟随器。为误差放大器，为并联式调整管。这样，在经过、分压后可给提供基准电压，从而在发生变化时，由对取样电压与基准电压进行比较后产生误差电压，同时通过改变上的电流来使保持不变。5.5.3 的典型应用安装方法应当安装在转动齿轮的旁边。若被测转动工件上没有齿轮，亦可在转盘外缘处钻一个小孔，套上螺扣，再拧上一个螺杆并用弹簧垫圈压紧，以防止受震动后松动，并以此代替齿尖获得转速标记信号。5.5.6 典型应用电路型集成转速传感器的典型应用电路如图（）所示。工作时，转速传感器输出方波电流信号，从而在负载电阻与负载电容上形成电压频率信号（），并送至二次仪表。通常取、。需要指出：输出的是齿轮转动频率（单位是，即次）信号，欲得到转速（），还应将除以齿轮上的齿数，并将时间单位改成分钟，公式如下：图（）所示电路是由二极管、稳压管和电容构成的静电放电（）保护电路，该电路可吸收的电压，因而可对芯片起到保护作用。此外，还需注意，在存放系列产品时，不要将多个芯片放在一起以防磁化。5.6 译码器串行移位译码器74LS164内部结构图如下： 74LS164时序图74LS164为串行移位译码器，它主要由时钟线控制，时钟线每来一个上升弦，数据线将把一位数移进去，移八次就进一个字节，同时在数码管显示出来。译码器是实现组合逻辑的功能部件。它的输入是二进制的代码，输出是一组高低电平信号，每输入一组不同的代码，只有一个输出端呈现有效信号。74LS245芯片是一个八位的总线收发器，其输入/输出引脚分成两组，其工作原理如下：允许E 方向控制DIR 操作低电平低电平 B数据到A总线低电平高电平 A数据到B总线高电平悬空隔离一.程序设计开始启动A/D转换栈针初始化分配显示缓冲区设置中断开CPU中断允许INT0 INT1中断扫描键盘未按下按下扫描IN0IN6扫描IN7启动A/D转换调用调宽程序返回启动A/D转换调用显示程序 1主程序框图2 INT0中断服务程序保护现场读A/D转换结果送至显示缓冲区启动A/D转换恢复现场返回3部分子程序延时子程序：定时功能。PWM子程序：用于控制马达转速。89C51芯片没有PWM输出功能，需要通过编程实现。为了在输出PWM波时，单片机仍能执行其他程序，可以利用单片机内部的定时器溢出中断来实现。占空比占用一个字节的RAM，占空比D=N/256。（脉宽调速是使用单片机内部中断产生周期约为8ms的方波，通过改变高电平的宽度来进行改变电机的转速）利用单片机输出PWM信号.实现了从0%100%线性可调。源码如下：;单片机串口通信+PWM输出程序;在P1.3输出调宽信号。;定时器0工作在方式3，TL0为调宽值，TH0为脉冲频率。;定义：TH0=30H，TL0=31H;TH0DATEQU30H;脉冲频率;TL0DATEQU31H;脉冲宽度ORG0000HAJMPSTARTORG000BHAJMPPWM_TUN;调宽子程序ORG001BHAJMPPWM;脉频率子程序START:CLRP1.3MOVTCON,#00HMOVTMOD,#03H;T0工作在方式3定时。MOVTH0,#56;200uS频率为50KHzMOVTL0,#186;70uS脉冲宽度为35%用示波仪实测相合。SETBTR1SETBTR0SETBET0SETBET1SETBEAAJMPMAIN1MAIN1:.;=;PWM子程序;定时值通过串口接收，在P1.0输出调宽信号。;定时器0工作在方式3，TL0为调宽值，TH0为脉冲频率。;定义：TH0=30H，TL0=31H;程序入口PWM，输入：TH0DAT、TH0DATPWM:;TH0使用T1的中断标志。本段为脉冲频率。MOVTCON,#00HCLRET0;暂停中断以仿干扰SETBP1.3MOVTMOD,#03HMOVTH0,#56;12MHz晶振时PWM为50KHz，脉宽35%.MOVTL0,#186SETBTR1SETBTR0SETBET0SETBEARETI;-PWM_TUN:CLRP1.3CLRTF0;脉宽结束，输出低电平。CLRTR0;同时关TL0中断。RETI END57电动自行车的核心蓄电池1电动车的电池的性能为什么天冷性能差天热性能好？蓄电池的充放电过程是一个电化学的反应过程，是受温度影响的，以25度为标准温度，放电过程中，每下降一度，电池容量几乎下降百分之一，充电过程更明显，所以在冬天，尽量放在温暖的环境中充电（当然也不是温度越高越好，温度过高会影响电池寿命，甚至发生危险），以便充电饱满。电动车电池的充电基本都是三段式充电，第一阶段是恒定电流充电，第二阶段是恒压充电，第三阶段是浮充充电，第一、二阶段时，充电器显示红灯，随着电池趋于饱和，充电电流越来越小，当电流小于设计值后，充电器指示灯有红色变为绿色，继而转为第三阶段，2小时后即认为充满，此过程是由电子元件完成，并非双金属片2电动车的电池原理是什么电池的内部一般是2228的稀硫酸。电池正放的时候电解液可以淹没极板并且还剩下一点空间如果把电池横放的话会有一部分电极板暴露在空气中，这对电池的极板非常不利，而且一般的电池的观察孔或者电池的顶部都有排气口与外界相通，所以电池横放电解液很容易流出。蓄电池是电池中的一种，它的作用是能把有限的电能储存起来，在合适的地方使用。它的工作原理就是把化学能转化为电能。它用填满海绵状铅的铅板作负极，填满二氧化铅的铅板作正极，并用2228的稀硫酸作电解质。在充电时，电能转化为化学能，放电时化学能又转化为电能。电池在放电时，金属铅是负极，发生氧化反应，被氧化为硫酸铅；二氧化铅是正极，发生还原反应，被还原为硫酸铅。电池在用直流电充电时，两极分别生成铅和二氧化铅。移去电源后，它又恢复到放电前的状态，组成化学电池。铅蓄电池是能反复充电、放电的电池，叫做二次电池。它的电压是2V，通常把三个铅蓄电池串联起来使用，电压是6V。汽车上用的是6个铅蓄电池串联成12V的电池组。铅蓄电池在使用一段时间后要补充硫酸，使电解质保持含有2228的稀硫酸。放电时,电极反应为:PbO2 + 4H+ + SO42- + 2e- = PbSO4 + 2H2O 负极反应: Pb + SO42- - 2e- = PbSO4 总反应: PbO2 + Pb + 2H2SO4 = 2PbSO4 + 2H2O (向右反应是放电,向左反应是充电) 蓄电池的应用十分广泛，可用于UPS，电动车，滑板车，汽车，风能太阳能系统，安全报警等等方面。铅酸蓄电池产品主要有下列几种，其用途分布如下：起动型蓄电池：主要用于汽车、摩托车、拖拉机、柴油机等起动和照明；固定型蓄电池：主要用于通讯、发电厂、计算机系统作为保护、自动控制的备用电源；牵引型蓄电池：主要用于各种蓄电池车、叉车、铲车等动力电源；铁路用蓄电池：主要用于铁路内燃机车、电力机车、客车起动、照明之动力；储能用蓄电池：主要用于风力、太阳能等发电用电能储5.8控制器与保护功能车用电机控制器近年来的发展速度之快，使人难以想象，操作上越来越“傻瓜”化，而显示则越来越复杂化。比如，车速的控制已经发展到“巡航锁定”；驱动方面，有的同时具有电动性能和助力功能，如果转换到助力状态，借助链条张力测力器，或中轴扭力传感器，只要用脚踏动脚蹬，便可执行助力或确定助力的大小。这期本刊开始给您讲述控制器的知识，让您对控制器有一个更全面的了解。一、控制器与保护功能（一）控制器简介简略地讲控制器是由周边器件和主芯片（或单片机）组成。周边器件是一些功能器件，如执行、采样等，它们是电阻、传感器、桥式开关电路，以及辅助单片机或专用集成电路完成控制过程的器件；单片机也称微控制器，是在一块集成片上把存贮器、有变换信号语言的译码器、锯齿波发生器和脉宽调制功能电路以及能使开关电路功率管导通或截止、通过方波控制功率管的的导通时间以控制电机转速的驱动电路、输入输出端口等集成在一起，而构成的计算机片。这就是电动自行车的智能控制器。它是以“傻瓜”面目出现的高技术产品。控制器的设计品质、特性、所采用的微处理器的功能、功率开关器件电路及周边器件布局等，直接关系到整车的性能和运行状态，也影响控制器本身性能和效率。不同品质的控制器，用在同一辆车上，配用同一组相同充放电状态的电池，有时也会在续驶能力上显示出较大差别。（二）控制器的型式目前，电动自行车所采用的控制器电路原理基本相同或接近。有刷和无刷直流电机大都采用脉宽调制的PWM控制方法调速，只是选用驱动电路、集成电路、开关电路功率晶体管和某些相关功能上的差别。元器件和电路上的差异，构成了控制器性能上的不大相同。控制器从结构上分两种，我们把它称为分离式和整体式。1、分离式所谓分离，是指控制器主体和显示部分分离（图4-22、图4-23）。后者安装在车把上，控制器主体则隐藏在车体包厢或电动箱内，不露在外面。这种方式使控制器与电源、电机间连线距离缩短，车体外观显得简洁。2、一体式控制部分与显示部分合为一体，装在一个精致的专用塑料盒子里。盒子安装在车把的正中，盒子的面板上开有数量不等的小孔，孔径45mm，外敷透明防水膜。孔内相应位置设有发光二极管以指示车速、电源和电池剩余电量。（三）控制器的保护功能保护功能是对控制器中换相功率管、电源免过放电，以及电动机在运行中，因某种故障或误操作而导致的可能引起的损伤等故障出现时，电路根据反馈信号采取的保护措施。电动自行车基本的保护功能和扩展功能如下：1、制动断电电动自行车车把上两个钳形制动手把均安装有接点开关。当制动时，开关被推押闭合或被断开，而改变了原来的开关状态。这个变化形成信号传送到控制电路中，电路根据预设程序发出指令，立即切断基极驱动电流，使功率截止，停止供电。因而，既保护了功率管本身，又保护了电动机，也防止了电源的浪费。2、欠压保护这里指的是电源的电压。当放电最后阶段，在负载状态下，电源电压已经接近“放电终止电压”，控制器面板（或仪表显示盘）即显示电量不足，引起骑行者的注意，计划自己的行
