目 录
引言1
1 本课题的目的、意义与主要内容2
1.1 目的2
1.2 意义2
1.3 冲压模具的相关研究动态2
1.4 设计方法及步骤4
2 零件冲压生产经济性分析和冲压工艺分析4
2.1 冲压生产经济性分析4
2.2 工件零件冲压工艺性分析5
2.2.1零件工艺分析6
2.2.2确定冲压基本工序6
2.2.3排样方案的确定7
2.2.4连续模的送料定位系统的选用10
3 冲孔—落料-弯曲级进模零件的设计与计算17
3.1冲裁模具凸模和凹模刃口尺寸计算17
3.1.1冲压力的计算17
3.1.2压力中心的计算24
3.1.3模具主要零件尺寸计算24
3.2.选择冲压设备37
3.3冲模的闭合高度37
3.4固定与联接零件38
4 模具安装与调试44
4.1上、下模座的安装44
4.1.1 上模的安装形式与联接44
4.1.2 下模的安装形式与联接44
4.2 调整和试模44
4.2.1 调整模具闭合高度44
4.2.2 调整模具间隙45
4.2.3 试模45
5 结论46
谢 辞47
参考文献48
1 本课题的目的、意义与主要内容
1.1 目的
本次毕业设计是在完成冲压工艺与模具设计理论课并进行生产实习后，进行的一个重要的教学环节。其目的是通过设计给定冲压工件的冲压工艺与模具设计，提高学生综合运用所学知识，解决工程实际问题的能力，为以后从事工程技术工作奠定基础。并培养求是、创新的科学态度和养成严肃、认真、细致的从事技术工作的优良作风。
1.2 意义

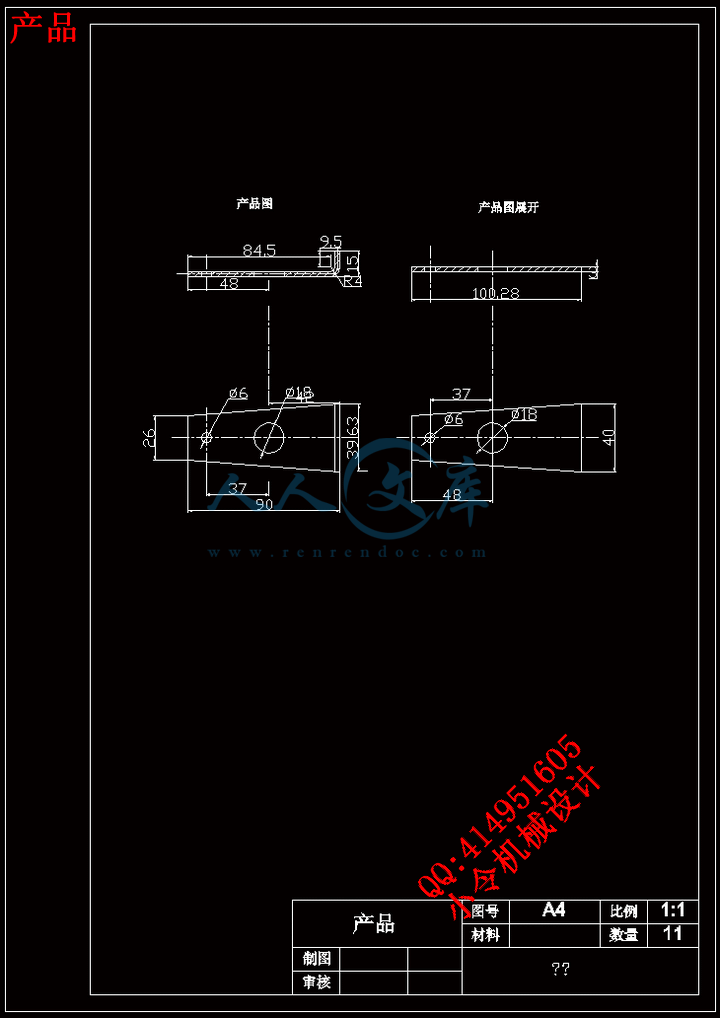

本次毕业设计的题目是工件的冲孔、落料及弯曲的级进模设计，课题的主要内容是对给定零件形状进行冲压工艺性分析，提出各种可能的冲压工艺方案，经过分析与讨论确定适合于大批生产的工艺方案和中批生产的工艺方案。进行详细的工艺计算，选择冲压设备，编制工艺文件。然后设计出中批生产所用的冲孔、落料、弯曲级进模。
1.3 冲压模具的相关研究动态
１.我国模具的发展现状：
冲压技术广泛用于航空、汽车、电机、家电和通信等行业零部件的成形。近几年来，我国具工业从起步到飞跃发展，历经了半个多世纪，近几年来，我国模具技术有了很大发展，模具设计与制造水平有了较大提高，大型、精密、复杂、高效和长寿命模具的需求量大幅度增加，模具质量、模具寿命明显提高，模具交货期较前缩短，模具CAD/CAM技术也得到了相当广泛的应用。
模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。
(1) 以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步，东风汽车公司模具厂、一汽模具中心等模具厂家已能生产部分轿车覆盖件模具。
(2) 体现高水平制造技术的多工位级进模、覆盖面大增，已从电机、电铁芯片模具，扩大到接插件、电子零件、汽车零件、空调器散热片等家电零件模具上。模具质量、模具寿命明显提高，模具交货期较前缩短。
(3) 模具CAD/CAM/CAE技术相当广泛地得到应用，并开发出了自主版权的模具CAD/CAE软件。近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。许多研究机构和大专院校开展模具技术的研究和开发。经过多年的努力，在模具CAD/CAE/CAM技术方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面做出了贡献。一些国内模具企业已普及了二维 CAD ，并陆续开始使用 UG、 Pro/Engineer 、I-DEAS 、Euclid-IS 等国际通用软件，个别厂家还引进了 Moldflow 、C-Flow 、DYNAFORM 、Optris 和 MAGMASOFT 等 CAE 软件，并成功应用于冲压模的设计中。
(4)电加工、数控加工在模具制造技术发展上发挥了重要作用。模具加工机床品种增多，水平明显提高。
(5) 快速经济制模技术得到了进一步发展，尤其这一领域的高新技术快速原型制造技术(RPM)进展很快，国内有多家已自行开发出达到国际水平的相关设备。
(6) 模具标准件应用更加广泛，品种有所扩展。模具材料方面，由于对模具寿命的重视，优质模具钢的应用有较大进展。
目前,我国模具总量虽然已达到相当大的规模,模具水平也已有了很大提高,但设计制造水平在总体上要工业发达国家落后许多。随着与国际接轨的脚步不断加快，市场竞争的日益加剧，人们已经越来越认识到产品质量、成本和新产品的开发能力的重要性。而模具制造是整个链条中最基础的要素之一我国目前的模具开发制造水平比国际先进水平至少相差10 年， 特别是大型、精密、复杂、长寿命模具的产需矛盾更加突出，已成为严重制约我国制造业发展的瓶颈。
