五角星落片模具设计【10张CAD图纸+毕业答辩论文】【冲压模具】

目 录

五角星落片模具设计说明书

一 .开题报告。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5

二 . 进行有关的工艺计算。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5

三. 材料利用率计算。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5

四. 模具高度的计算。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7

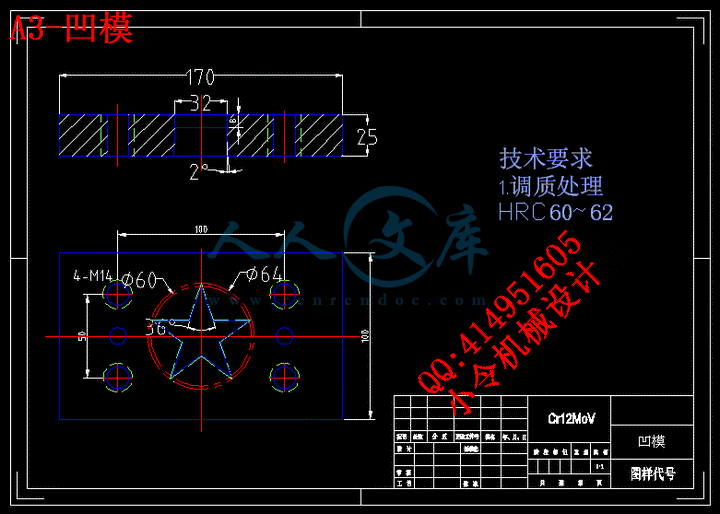

五. 设计凹模。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8

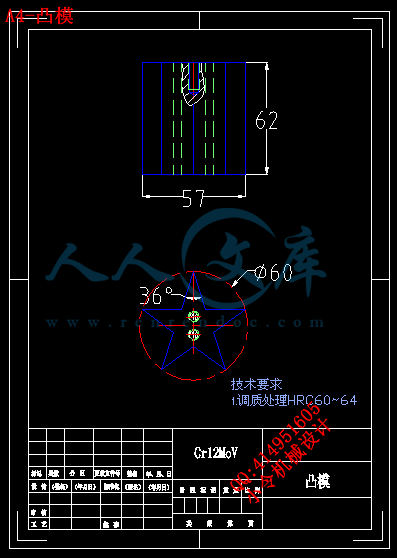

六. 设计凸模。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8

七.模具固定螺钉及定位销的计算。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。11

八.凸模垫板的设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。11

九.凸模固定板的设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。12

十.设计卸料板。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。13

十一.承料板，导料板尺寸形状。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。13

十二.下模座，上模座，整个冷冲模具装配图。。。。。。。。。。。。。。。。。。。。。。。。。14

五角星落片模具上模加工工艺

一凸模加工工艺。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。17

二凸模固定板加工工艺。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。17

三.凸模垫板的加工工艺。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。18

四.凸模座的加工工艺。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。19

结束语。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。20

参考文献 。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。21

开题报告

冲裁件的尺寸精度主要决定于模具刃口的尺寸精度，模具的合理间隙也要靠模具刃口尺寸制造精度来保证。正确确定模具刃口尺寸及其制造公差，是设计冲裁模的主要任务之一。

确定冲模刃口制造公差时，应考虑制造的公差要求。如果对刃口尺寸精度要求过高（即制造公差过小），会使模具制造困难，增加成本，延长生产周期；如果对刃口尺寸精度要求过低（即制造公差过大），则生产出来的制件可能不合格，会使模具的寿命降低。若制件没有标注公差，则对于非圆形件按国家标准“非配合尺寸的公差数值”IT14级处理，冲模则可按IT11级制造；对于非原形件，一般可按IT7—IT6级制造模具。

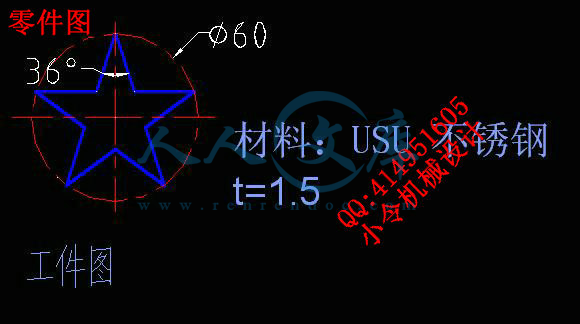

由于本制件的形状简单，尺寸精度不高，只需一次冲压成型即可，利于冲压成型。经分析如图1-1所示，工件符合冲裁工艺；

冲压工艺:冲压零件的原材料厚度公差超差、材料性能波动、表面质量较差(如锈迹)或不干净(如油污)等,会造成模具工作零件磨损加剧、易崩刃等不良后果。为此,应当注意:

1) 尽可能采用冲压工艺性好的原材料,以减少冲压变形力；

2) 冲压前应严格检查原材料的牌号、厚度及表面质量等,并将原材料擦拭干净,必要时应清除表面氧化物和锈迹；

3) 根据冲压工序和原材料种类,必要时可安排软化处理和表面处理,以及选择合适的润滑剂和润滑工序。

(8) 生产作业的正确使用和合理维护。

1) 脱料不顺:生产前无退磁处理,无退料梢;生产中有断针断弹簧等卡料。

2) 落料不顺:组装模时无漏屎,或滚堵屎,垫脚堵屎。

3) 生产意识:叠片冲压,定位不到位,没使用吹气枪,模板有裂纹仍继续生产。

   为了保护正常生产,提高冲压件质量,降低成本,延长冲模寿命,必须正确使用和合理维护模具,严格执行冲模“三检查”制度(使用前检查,使用过程中检查与使用后检查),并做好冲模与维护检修工作。其主要工作包括模具的正确安装与调试；严格控制凸模进入凹模深度；控制校正弯曲、冷挤、整形等工序上模的下止点；及时研磨刃口；注意保持模具的清洁和合理的润滑等。
