[T0004]五层15000平方米框架教学楼（计算书、部分建筑、结构图）

摘    要

设计部分题目为XX中学教学楼，包括建筑设计和结构设计两大部分。

该建筑为五层框架结构，建筑总高度为20.4米，总建筑面积约为15000平方米。

建筑设计方面，主要完成了建筑物的平面、立面以及剖面设计。该教学楼属于综合教学楼，平面布局时首先考虑了房间功能需求。除此之外，又综合考虑了结构设计方案以及基础选型等；在这部分中，建筑和结构是相结合来做的。

结构设计方面计算了一榀框架的重力荷载、计算了风荷载和横向水平地震作用及其内力、还计算了竖向恒载作用及其内力。内力计算完成后用PKPM进行了组合，根据最不利组合进行了梁和柱截面设计。除一榀框架外，还进行了板的设计、楼梯的设计以及基础的设计。

以上计算过程中，用PKPM进行了适当验算。

专题题目为SP大板的结构性能及应用。

翻译内容是关于新结构中的防腐保护措施的。

设计部分最终成图包括：

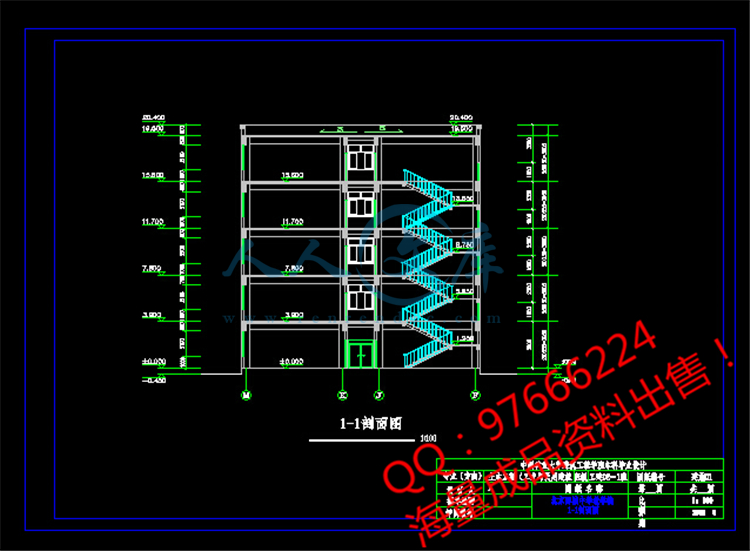

建筑施工图：底层平面图、二层平面图、南立面图和一个横剖面图。

结构施工图：结构平面布置及板配筋图、框架配筋图、基础平面及配筋图和楼梯结构图。

关键词：框架结构  教学楼  建筑设计  结构设计  PKPM  SP大板

         结构防腐保护

ABSTRACT

The title of the design is Teaching Building Of the      . It includes architecture design and structure design.

This is a frame structure. It has 5 floors, and the total height is20.4m, the total construction area is about 15000 m2.

In architecture design aspect, it has designed the plan view, elevation and sectional drawing of this teaching building. This building is an synthetical teaching building, so when to design the plan view, the function of the room is first considered. In addition , it is considered the structural design scheme and how to choose the foundation pattern .In this pait, architecture design and structure design is connected..

In structure design aspect, it contains the calculation of the gravity load ,and the endogen calculation when wind or seismic shock force places. it also contains the endogen calculation when dead load places. After the endogen calculation is finished, the result is combined with the PKPM, and designs the section of the beam and column according to the most disadvantageous combination . It also designs the slab, stairway and foundation.

During the calculation processs , the calculation result is checked with the PKPM.

The special subject topic is the structural behaviour and applications of the Spancrete prestressed concrete board.

The title of my translation is:Protection against Corrosion in new Construction.

The design drawing includes plan view, elevation, sectional drawing and other structural drawing.

Keywords:    frame-structure   teaching-building architecture design

              structure design     PKPM

Spancrete prestressed concrete board

Protection against Corrosion in new Construction

目    录

第一部分 设计1

1 建筑设计1

1.1工程概况1

1.2 建筑概况1

1.2.1建筑平面1

1.2.2建筑立面2

1.2.3建筑剖面2

1.3 建筑材料及构造做法2

1.3.1屋面（不上人）2

1.3.2楼面3

1.3.3地面3

1.3.4内墙面3

1.3.5外墙面4

1.3.6基础4

1.3.7踢脚4

1.3.8散水4

1.3.9墙基防潮4

1.3.10女儿墙4

2 结构设计5

2.1 设计资料5

2.1.1工程概况5

2.1.2气象及地质资料5

2.2结构体系及承重方案的选取5

2.2.1结构体系5

2.2.2承重方案6

2.3结构布置及计算简图6

2.3.1梁截面尺寸的确定7

2.3.2柱截面尺寸的确定8

2.4 重力荷载计算9

2.4.1屋面及楼面的永久荷载标准值9

2.4.2屋面及楼面可变荷载标准值10

2.4.3梁、柱、墙、窗、门重力荷载计算10

2.4.4重力荷载代表值12

2.5 框架侧移刚度计算13

2.5.1横梁、柱线刚度计算13

2.5.2横向框架柱侧移刚度D值计算14

2.6 横向水平荷载作用下框架结构荷载、内力和侧移计算15

2.6.1横向风荷载作用下框架结构荷载、内力和侧移计算15

2.6.2横向地震荷载作用下框架结构荷载、内力和侧移计算20

2.7竖向荷载作用下框架结构荷载、内力计算24

2.8截面设计34

2.8.1框架梁截面设计34

2.8.2框架柱截面设计37

2.9板的设计40

2.9.1荷载计算40

2.9.2计算跨度41

2.9.3弯矩计算41

2.9.4截面设计42

2.10楼梯计算45

2.10.1楼梯板设计45

2.10.2平台板设计46

2.10.3平台梁设计47

2.11基础设计49

2.11.1基础梁截面尺寸的选取49

2.11.2荷载选用49

2.11.3基础截面设计50

2.11.4地基承载力及基础冲切验算51

2.11.5基础底板配筋计算53

参考文献100

第一部分 设计

1 建筑设计

1.1工程概况

工程名称： 中学教学楼

工程环境：

建筑类别：丙类

设计使用年限：50年

1.3.2基本使用要求

中学位于   ，是一所独立初中中学，每个年级设12个标准班级。该校教学楼的建筑面积约15000m2左右，建筑主体5层，使用要求如下：

标准普通教室40间，容纳300人的合班教室兼视听室1组，物理、化学、生物实验室各2组，美术教室2组，书法教室2间，史地教室1组，语言教室4间，微型电子计算机教室4间，音乐教室1组，舞蹈教室2组，教师办公室10间，教师休息室5间，图书阅览室1组，科技活动室1间。

1.3.3自然条件

(1) 50年一遇的基本风压值为w0=0.45kN/m2。

(2) 50年一遇的基本雪压值为s0=0.40kN/m2。

(3) 划用地范围内地质条件均匀，1#土层为粉质粘土，最厚处为4m，最薄处为3m，经载荷试验并结合工程实践经验给出的地基承载力特征值为110kPa；2#土层为粘土，平均厚度约为6m，由工程实践经验给出的地基承载力特征值为160kPa。

(4) 基本地震参数：抗震设防烈度为8°，设计基本地震加速度值为0.2g。
