摘要：本工程为杭州交通高级技工学校图书实验楼, 建筑面积7144平方米，占地面积1692平方米，位于老校区内，主要功能有教学，实验，阅览，报告等。建筑层数5层，局部三层，建筑最高高度20.100m，建筑结构形式为框架结构，耐火等级二级，防水等级二级，抗震设防烈度为六度。室内外高差 0.300m。杭州地区风荷载及雪荷载标准值0.3kN/m和0.45kN/m (50年一遇).毕业设计包括建筑设计,结构设计,电算和手算计算书等部分。

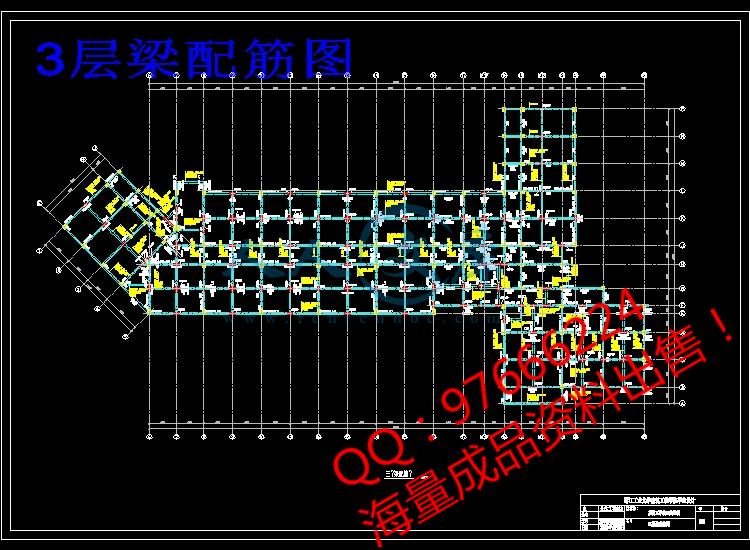

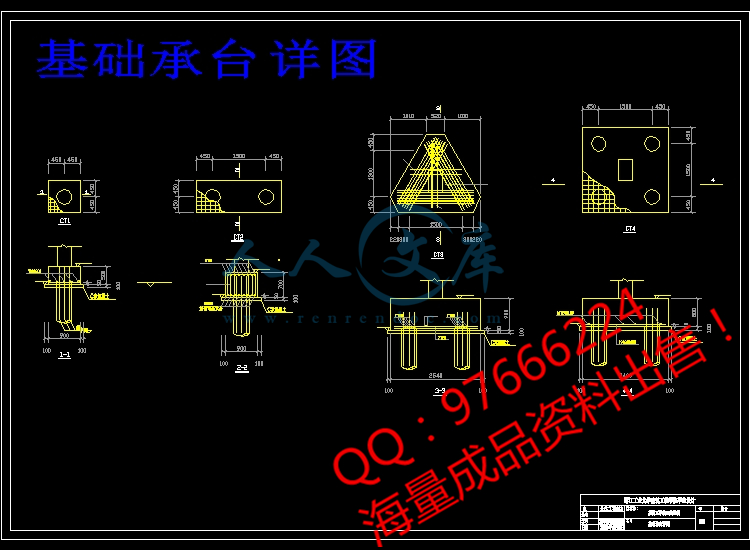

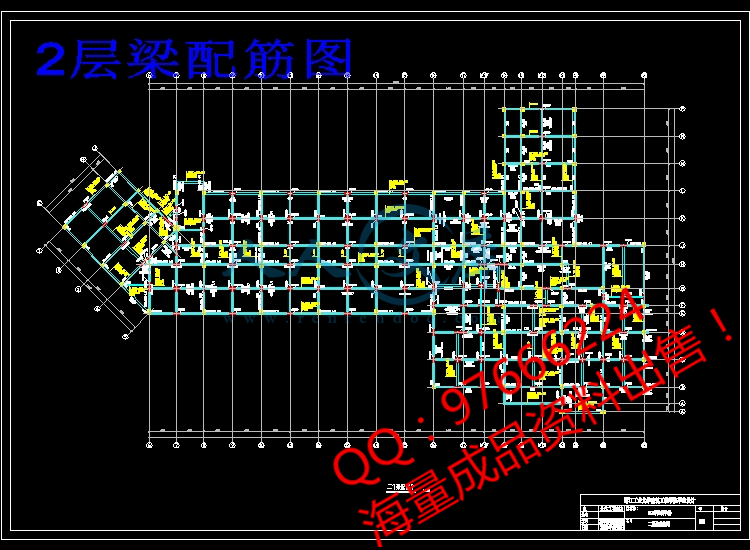

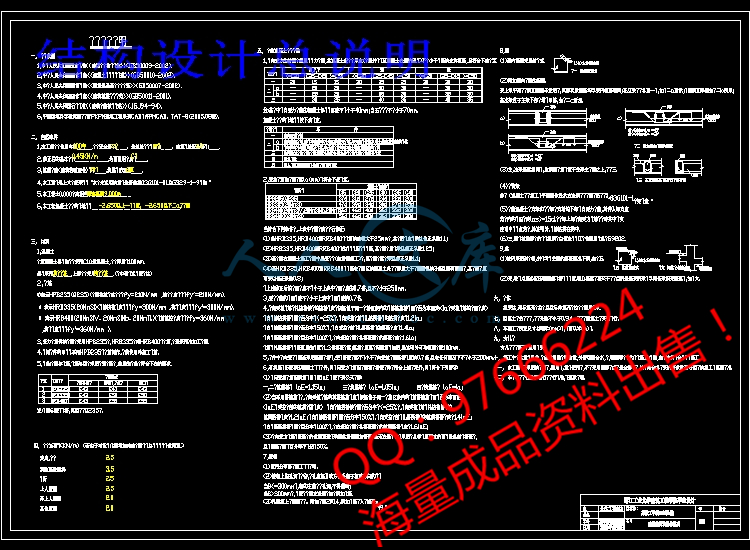

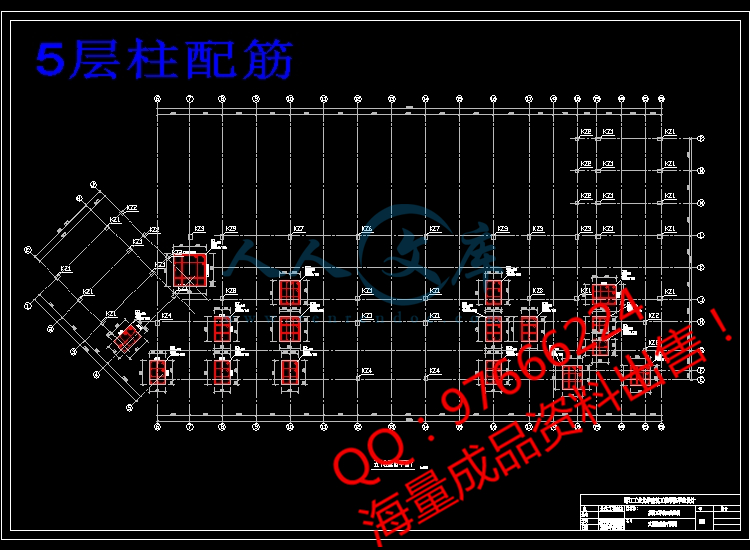

结构计算的手算计算书中主要包括:框架的荷载,内力计算,框架梁,框架柱的设计计算，桩基及承台设计计算以及楼梯的设计。结构计算先手算后电算校核,比较两者的结果,明确具体荷载类型以及导荷方式的基本理论知识,截面选用的合理性等问题。

电算主要利用PKPM软件进行结构计算,包括建筑结构的建模,数据输入,框架梁,框架柱的设计以及处理设计中遇到的各种复杂的计算。

关键词: 框架框架梁框架柱手算

2# laboratory building of a certain access school ( the frame construction)

design summary

Name: Ji Peng Hui

Classe: Civil 04(3)

Guild teacher: Huang Liang ,Chen Wei

Summy:This engineering is the laboratory building of a certain access school in HangZhou, area of the construction is7144 square meter and the floor space is 1692 square meter.It locates inside the old school and contains lots of functions, such as teaching, experimenting, reading , reporting and so on.The engineering constructing the total and high 20.100m,constructing five-six layers,and 3 layers in somewhere.The form of architectural construction is frame construction.Its fire-proof grade is second class and the water-proof grade is second too. Besides,anti- earthquake establish to defend the earthquake intensity as six degrees . indoor outside high bad 0.300 m.The breeze lotus of the Hang Zhou region carry and snow lotus carries the standard to be worth the 0.3 kNs/ m and 0.45 kNs/ ms.(50 years are on meet) The graduation project includes the architectural design, structural design, and the final papers which calculated by computer and hand, etc.

The calculating hand of structure calculates to calculate to mainly include in the book: the lotus of the frame carry, computing inside the dint, the frame beam, the design calculation of the frame pillar ,the design of the pile foundation and the stairs.

The structure calculation first handled by hand and checked by computer, then compare the result of the two, define the type of each loads concretely and basic theories of loads conduction mode, the rationality in choosing reinforcing bar of sections, etc.

We use a software named PKPM in doing structure computing, include modeling of the structure of the building, data inputting, design of frame beam, frame pillar, and dealing with the calculation of different complicatedness that is met in the design.

Keyword: The frame , frame beam , frame pillar ,calculating in hand

















内容简介：: 浙江工业大学毕业设计某技工学校2#实验楼某技工学校2#实验楼设计摘要姓名：纪朋辉班级：土木043班指导老师：黄亮陈惟摘要：本工程为杭州交通高级技工学校图书实验楼, 建筑面积7144平方米，占地面积1692平方米，位于老校区内，主要功能有教学，实验，阅览，报告等。建筑层数5层，局部三层，建筑最高高度20.100m，建筑结构形式为框架结构，耐火等级二级，防水等级二级，抗震设防烈度为六度。室内外高差 0.300m。杭州地区风荷载及雪荷载标准值0.3kN/m和0.45kN/m (50年一遇).毕业设计包括建筑设计,结构设计,电算和手算计算书等部分。结构计算的手算计算书中主要包括:框架的荷载,内力计算,框架梁,框架柱的设计计算，桩基及承台设计计算以及楼梯的设计。结构计算先手算后电算校核,比较两者的结果,明确具体荷载类型以及导荷方式的基本理论知识,截面选用的合理性等问题。电算主要利用PKPM软件进行结构计算,包括建筑结构的建模,数据输入,框架梁,框架柱的设计以及处理设计中遇到的各种复杂的计算。关键词: 框架框架梁框架柱手算 2# laboratory building of a certain access school ( the frame construction)design summaryName: Ji Peng HuiClasse: Civil 04(3)Guild teacher: Huang Liang ,Chen WeiSummy:This engineering is the laboratory building of a certain access school in HangZhou, area of the construction is7144 square meter and the floor space is 1692 square meter.It locates inside the old school and contains lots of functions, such as teaching, experimenting, reading , reporting and so on.The engineering constructing the total and high 20.100m,constructing five-six layers,and 3 layers in somewhere.The form of architectural construction is frame construction.Its fire-proof grade is second class and the water-proof grade is second too. Besides,anti- earthquake establish to defend the earthquake intensity as six degrees . indoor outside high bad 0.300 m.The breeze lotus of the Hang Zhou region carry and snow lotus carries the standard to be worth the 0.3 kNs/ m and 0.45 kNs/ ms.(50 years are on meet) The graduation project includes the architectural design, structural design, and the final papers which calculated by computer and hand, etc.The calculating hand of structure calculates to calculate to mainly include in the book: the lotus of the frame carry, computing inside the dint, the frame beam, the design calculation of the frame pillar ,the design of the pile foundation and the stairs.The structure calculation first handled by hand and checked by computer, then compare the result of the two, define the type of each loads concretely and basic theories of loads conduction mode, the rationality in choosing reinforcing bar of sections, etc. We use a software named PKPM in doing structure computing, include modeling of the structure of the building, data inputting, design of frame beam, frame pillar, and dealing with the calculation of different complicatedness that is met in the design.Keyword: The frame , frame beam , frame pillar ,calculating in hand 浙江工业大学毕业设计某技工学校2#实验楼浙江工业大学建筑工程学院毕业设计外文资料翻译学生姓名：纪朋辉学号：200404160310专业：土木工程外文翻译内容：预应力混凝土外文出处：专业课外阅读材料指导教师：黄亮陈惟附件：外文原文2008年3月1日预应力混凝土混凝土的力学特性是抗压不抗拉：它的抗拉强度是抗压强度的8%-14%。混凝土的抗拉强度如此低，因此在加荷载的初期阶段就产生弯曲裂缝。为了减少或防止这种裂缝的发展，所以在结构单元纵向施加了一个中心或偏心的轴向力。这个力的施加消除或大大减少了工作荷载下结构中最危险的跨中和支柱截面处的拉应力，阻止了裂缝的发展，也因此提高了截面的抗弯、抗剪和抗扭能力。这样，构件能表现出弹性性质，当全部荷载作用于结构时，混凝土构件的全部断面的抗压能力都能够被充分有效的发挥出来。这个强加于构件的纵向力就叫做预应力，就是在构件承受横向的重力恒载和活载或水平向的瞬时活载之前，沿着结构单元跨度方向预先给截面施加一个压缩力。预应力的类型及大小主要是根据要建造的系统类型、跨长和构件细长度的需要来决定。由于预应力是沿着或平行于构件的轴向纵向施加的，因此这种施加预应力的原理一般被称作直线预应力法。环形预应力法应用于建造盛放流体的构筑物中，如储水池、管道和压力反应堆容器等，它本质上和直线预应力的基本原理相同。这种柱形或球形结构的环向箍力或围压就抵消了由内部压力在结构外表面一起的环形拉应力。 Fig.1.2.1prestressing principle in linear and circular prestressing如图1.2.1用基本模型描述了在两种结构系统类型上的预应力作用及应力反应结果。图（a）是在大的预压应力P下单个的混凝土块组成的梁模型。虽然它可能出现混凝土块间的滑动或在竖向模拟剪切滑动破坏，但实际上由于纵向压力P存在这种情况是不会发生的。同样，图（c）所示木制木桶的木板似乎会由于施加在其上面的内部的径向高压力而分开，但是同上面情况一样，由于金属箍预先施加的力在木桶外周形成一种环向的预压应力，使木板纹丝不动。从前面的讨论中可以清楚的看出，为了消除或大大减少荷载在预应力结构单元上引起的纯拉应力，在他们承受整个的恒载和活荷载前，就预先给他们施加一个永久的预压应力。在一般的钢筋混凝土结构中，通常认为混凝土的抗拉强度使可以不加考虑、忽略不计的，这是因为弯矩产生的拉应力由加筋处理后的黏合层来抵抗。也因此，钢筋混凝土结构在工作荷载下达到极限状态后产生的裂纹和挠曲变形不可恢复。和预应力钢筋的作用相反、普通钢筋混凝土构件中的钢筋不给构件施加任何力。在预应力构件中，钢筋要通过预应力作用给构件主动施加预载，使构件对裂缝和变形有相对较高的恢复控制能力，一旦预应力构件受力使混凝土超过了其弯曲抗拉强度，则构件开始表现出钢筋混凝土构件的性质。在同等跨度和受荷载条件下，预应力构件要比一般的钢筋混凝土构件要薄。一般来说，预应力混凝土构件的厚度通常约是同等钢筋混凝土构件厚度的65%80%。因此，预应力构件需要的混凝土量要少，约占钢筋混凝土构件需要用量的20%35。不行的是，在材料重量方面节省的花费和在预应力措施中需要的较高质量材料的较高费用刚好抵消掉了。同时，不管什么样的结构体系，预应力方法本身就造成附加的费用：模板更加复杂，因为预加应力的截面的集合形状通常由带薄腹板的翼形面组成。尽管有这些附加的费用，通常情况下，如果产生的预制构件在数量上足够的话，预应力构件和钢筋混凝土构件相比，至少最初直接成本的差异不是太大，但因为预应力构件不需要太多的维护，因为混凝土质量好，它的实用寿命长，而且由于上部结构的累积荷载重量较小，基础重量也相应轻得多，所以从长期来看，间接费用的节约还是很巨大的。一旦钢筋混凝土梁跨度超过70到90尺（21.3到27.4米），这样大的梁自重就变得过大。结构，构件较重，造成长期的比较大的变形和裂缝。这样一来，对大跨度结构，预应力混凝土就显得格外必要了，因为大跨度结构用拱形建造的成本很高，而且也不能消除钢筋混凝土拱长期实用下严重的收缩和徐变，像分段拼装式桥或斜拉桥这些跨度很大的建筑物只能利用预应力构件建造。预应力混凝土不是一个新事物，可追溯到1872年，当时来自加州的一个工程师P.H. 杰克深申请了一项预应力系统的专利，他用拉杆把单个的块体建造成了梁或拱【图1.2.1（a）】。由于在克服预应力损失方面高强度钢筋没有效果，在很长一段时间预应力研究进展很小，亚历山大的R. E. Dill和Nebraska揭示了混凝土的收缩和徐变（材料横向流变）对预应力损失的影响。他后来提出了连续的自由拉杆后张法，这一方法弥补了由混凝土随时间发展的徐变和收缩导致构件长度减小而引起的拉杆中的预应力损失。在20世纪20年代早期，美国明尼阿波利斯州的W. H. Hewett发展了环向预应力原理。他在混凝土容器壁通过螺丝扣给水平向钢筋施加环向应力，防止其在内部压力下产生裂缝，也借此达到了不渗水。从那以后，容器和管道中预应力的实用在美国飞速发展，成千上万的储水、液体或气体的容器被建成，紧接着在二三十年内建造了无数英里的预应力管道。直线预应力法在欧洲和法国继续得到了进一步发展，值得一提的是尤金布雷西奈的创新成果，他于19261928年间提出了高强度和高延性钢的实用，能克服预应力损失。在1940年，他提出了现在众所周知并被普遍认可的弗雷西奈预应力法。英国的P. W. Abeles在20世纪30年代和60年代之间提出并发展了局部预应力法的观点。德国的F. Leonbardt、前苏联的V. Mikhailov和美国的T.Y.Lin也对预应力混凝土的设计艺术和科学做了大量贡献。Lin的负载平衡方法在这里应该特别值得一提，因为它使设计过程大大简化，尤其是对连接结构而言。这些20世纪的发展成果已经使得预应力法在全世界广泛实用，尤其以美国为甚。今天，预应力混凝土被用于建筑物、地下结构、电视塔、浮动储藏器和海上结构、电站、核反应堆容器和包括拱形桥和斜拉桥在内的各种桥梁系统中，这些说明了预应力概念的多方面多功能适应性以及对它的广泛应用。所有这些结构的发展和建造的成功都是由于材料技术进步所获得的巨大收获，特别是预应力钢和在估计预应力长期和短期损失方面累积的知识。原文Prestressed ConcreteConcrete is strong in compression, but weak in tension: Its tensile strength varies from 8 to 14 percent of its compressive strength. Due to such a low tensile capacity, flexural cracks develop at early stages of loading. In order to reduce or prevent such cracks from developing, a concentric or eccentric force is imposed in the longitudinal direction of the structural element. This force prevents the cracks from developing by eliminating or considerably reducing the tensile stresses at the critical midspan and support sections at service load, thereby raising the bending, shear, and torsional capacities of the sections. The sections are then able to behave elastically, and almost the full capacity of the concrete in compression can be efficiently utilized across the entire depth of the concrete sections when all loads act on the structure.Such an imposed longitudinal force is called a prestressing force, i.e., a compressive force that prestresses the sections along the span of the structural element prior to the application of the transverse gravity dead and live loads or transient horizontal live loads. The type of prestressing force involved, together with its magnitude, are determined mainly on the basis of the type of system to be constructed and the span length and slenderness desired. Since the prestressing force is applied longitudinally along or parallel to the axis of the member, the prestressing principle involved is commonly known as linear prestressing.Circular prestressing, used in liquid containment tanks, pipes, and pressure reactor vessels, essentially follows the same basic principles as does linear prestressing. The circumferential hoop, or “hugging” stress on the cylindrical or spherical structure, neutranzes the tensile stresses at the outer fibers of curvilinear surface caused by the internal contained pressure.Fig.1.2.1 prestressing principle in linear and circular prestressingFigure 1.2.1 illustrates, in a basic fashion, the prestressing action in both types of structural systems and the resulting stress response. In (a), the individual concrete blocks act together as a been due to the large compressive prestressing force P. Although it might appear that the blocks will slip and vertically simulate shear slip failure, in fact they will not because of the longitudinal force P. Similarly, the wooden staves in (c) might appear to be capable of separating as a result of the high internal radial pressure exerted on them. But again, because of the compressive prestress imposed by the metal bands as a form of circular prestressing, they will remain in place.From the preceding discussion, it is plain that permanent stresses in the prestressed structural member are created before the full dead and live loads are applied in order to eliminate or considerably reduce the net tensile stresses caused by these loads. With reinforced concrete, it is assumed that the tensile strength of the concrete is negligible and disregarded. This is because the tensile forces resulting from the bending moments are resisted by the bond created in the reinforcement process. Cracking and deflection are therefore essentially irrecoverable in reinforced concrete once the member has its limit state at service load.The reinforcement in the reinforced concrete member does not exert any force of its own on the member, contrary to the action of prestressing steel. The steel required to produce the prestressing force in the prestressed member actively preloads the member, permitting a relatively high controlled recovery of cracking and deflection. Once the flexural tensile strength of the concrete is exceeded, the prestressed member starts to act like a reinforced concrete element.Prestressed members are shallower in depth than their reinforced concrete counterparts for the same span and loading conditions. In general, the depth of a prestressed concrete member is usually about 65 to 80 percent of the depth of the equivalent reinforced concrete member. Hence, the prestressed member requires less concrete, and about 20 to 35 percent of the amount of reinforcement. Unfortunately this saving in material weight is balanced by the higher cost of the higher quality materials needed in prestressing. Also, regardless of the system used, prestressing operations themselves result in an added cost: Formwork is more complex, since the geometry of prestressed sections is usually composed of flanged sections with thin-webs.In spite of these additional costs, if a large enough number of precast units are manufactured, the difference between at least the initial costs of prestressed and reinforced concrete systems is usually not very large. And the indirect long-term savings are quite substantial, because less maintenance is needed: a longer working life is possible due to better quality control of the concrete, and lighter foundations are achieved due to the smaller cumulative weight of the superstructure.Once the beam span of reinforced concrete exceeds 70 to 90 feet (21.3 to 27.4m), the dead weight of the beam becomes excessive, resulting in heavier members and, consequently, greater long-term deflection and cracking. Thus, for larger spans, prestressed concrete becomes mandatory since arches are expensive to construct and do not perform as well due to the severe long-term shrinkage and creep they undergo. Very large spans such as segmental bridges or cable-stayed bridges can only be constructed through the use of pristressing.Prestressd concrete is not a new concept, dating back to 1872, when P.H.Jackson, an engineer from California, patented a prestressing system that used a tie rod to construct beams or arches from individual blocks see Figure 1.2.1(a). After a long lapse of time during which little progress was made because of the unavailability of high-strength steel to overcome prestress losses,R.E.Dill of Alexandriak, Nebraska, recognized the effect of the shrinkage and creep (transverse material flow) of concrete on the loss of prestress. He subsequently developed the idea that successive post-tensioning of unbonded rods would compensate for the time-dependent loss of stress in the rods due to the decrease in the length of the member because of creep and shrinkage. In the early 1920s, W. H. Hewett of Minneapolis developed the principles of circular prestressing. He hoop-stressed horizontal reinforcement around walls of concrete tanks through the use of turnbuckles to prevent cracking due to internal liquid pressure, thereby achieving watertightness. Thereafter, prestressing of tanks and pipes develop at an accelerated pace in the United States, with thousands of tanks for water, liquid, and gas storage built and much mileage of prestressed pressure pipe laid in the two to three decades that followed.Linear prestressing continued to develop in Europe and in France, in particular through the ingenuity of Eugene Freyssinet , who proposed in 1925-1928 methods to overcome prestress losses through the use of high-strength and high-ductility steels. In 1940, he introduce the now well-know and well-accepted Freyssinet system.P.W. Abeles of England introduced and developed the concrpt of partial pretressing between the 1930s and 1960s. F. Leonhardt of Germany,V. Mikhailov of Russia, and T. Y. Lin of the United States also contributed a great deal to the art and science of the design of prestressed concrete. Lins load-balancing method deserves particular mention in this regard, as it considerably simplified the design process, particularly in continuous structures. These twentieth-century developments have led to the extensive use of prestressing throughout the world, and in the United States in particular.Today, prestressed concrete is used in buildings, underground structures, TV towers, floating storage and offshore structures, power stations, nuclear reactor vessels, and numerous types of bridge systems including segmental and cable-stayed bridges, they demonstrate the versatility of the prestressing concept and its all-encompassing application. The success in the development and construction of all these structures been due in no small measures to the advances in the technology of materials, particularly prestressing steel, and the accumulated knowledge in estimating the short-and long-term losses in the prestressing forces.98 浙江工业大学毕业设计某技工学校2#实验楼浙江工业大学建筑工程学院毕业设计实习报告设计题目：某技工学校2#实验楼学生姓名：纪朋辉学号： 200404160310 专业：土木工程实习地点：钱江新城浙江美术馆浙江工业大学屏峰校实习时间： 2008年2月26日 2008年2月28日 2008年2月27日 2008年3月1日实习报告实习地点：钱江新城浙江工业大学屏峰校区浙江美术馆实习时间：2008年2月26日 2008年2月27日 2008年2月28日实习内容此次认识实习是学院安排的毕业实习，也是毕业设计中的一部分，要求我们在实习的过程中了解建筑物的功能、形式、流派；建筑物的环境特征；建筑物的功能分区及布局特点；结构类型和主体结构等内容。这次实习的三个地方都是各具特点，都具有一定的代表性，有很好的学习价值。对我们来说可以加强对建筑形式和结构类型的认知，增加对建筑观赏的感觉，从而丰富自己在建筑设计中的知识。下面将通过分别介绍这次实习的三个地方来完成这篇实习报告。一、钱江新城钱江新城总体规划，核心区块即中央商务区占地面积4平方公里,可建建筑面积约为650万平方米，包括八个功能区，即行政办公区、金融办公区、商务办公区、商贸会展区、文化休闲区、商业娱乐综合区、办公园区和滨江休闲游憩区。平行于钱塘江的富春江路作为核心区商务发展轴，将是钱江新城最长、最繁华的景观道路；新城核心区以市民中心为核心，向江形成中轴线，两侧将建设杭州大剧院等标志性建筑。新城规划具有低密度、高容积率和高绿化率的特点，将集中杭州的现代化建筑群，体现自然与人和谐统一的生态环境。由于钱江新城坐落在江面宽达1000米的钱塘江畔，因此新城规划强调钱塘江时代的开放、大气、豪迈和临江性特点，建筑密度和高度控制等要与钱塘江相呼应，建筑的标识性应充分体现杭州的城市个性、城市区位优势、城市历史、城市特殊资源和城市支柱产业。同时，新城规划还勾划出杭州的西湖-钱塘江城市轴线，城市轮廓线从钱塘江和西湖两个方向清晰可见。在地下空间利用方面，注重提供多样的活动性设施，充分考虑地下空间与各种交通方式的便捷联系以及自然采光的利用。其中我们主要参观了杭州未来具有中央商务区功能的城市中心、钱江新城的核心建筑市民中心。此建筑采用花瓣形式，具有现代主流派系的风格。作为钱江新城重点公共建筑的市民中心用地面积约22公顷，建筑面积约36万平方米，建筑设计以“城市之心”立意，以围合造型表现城市标志，符合政府建筑平稳庄重的形象，又体现杭州市政府便民、亲民的风格。此方案以独特的造型来表现城市标志，造价相对较低，日常维护管理成本较小，比较符合政府行政建筑平稳庄重的形象。建筑高度为100米的六面合围而成的“圆体”，相当于有6个杭州大厦合围，中间是直径250米的市民广场花园。该建筑主要是框架结构，小部分具有框筒结构。主梁和次梁都相距3米左右，柱子相距6米左右。最吸引眼球的是他的钢结构连廊，其中最长的有153米，经过诸多专家的研究最终提出施工方案。由施工吊篮等大型机械把底板整体安装在柱子的牛腿上。另外我们还仔细察看了各种管道的分布，在梁的哪个部位需要留洞等.这都需要很有研究才能做到美观、坚固、方便。市民中心市民中心总体模型图在这个建筑中有很多值得我们学习的地方。首先令我感慨的是在这个建筑中的钢结构部分，其中的钢结构采用的是桁架结构。入口的顶棚采用的是圆钢管制作而成的桁架结构，雨棚是制作完成之后直接吊装而成。连廊的钢结构采用的是工字钢，连廊的楼板是用大型的钢板制作而成，它们中间就是通过钢结构桁架支撑加固的。连廊的钢结构设计和施工是有很大难度的，其中包括结点的连接以及于主体混凝土结构的连接方法。结点是通过螺栓连接，在钢结构安装完成后，还要在工字钢表面涂上一层素混凝土来保护结构中的钢材料。在实习中主要是观察桁架的连接结点和工字钢组合成桁架的特点和做法。连廊总观雨棚总观桁架、结点、顶棚以及顶棚支撑在这次实习中还观察了其他的一些常见的构造措施的实例，如过梁、挑梁、空心砖填充墙，特殊斜梁的例子以及在梁中留洞和管道的留置。二、浙江工业大学屏峰校区屏峰校区体育馆、图书馆是我校的两幢标志性建筑。首先通过屏峰校区的总平面图来分析他们的环境特征。图书馆是一个大学形象的体现，如此宏伟具有代表性的建筑不仅是要给我们学校的师生观赏和使用，我们更应该向外面的人展示，让更多的人认识了解我们学校的特点。所以图书馆这个具有重要作用的建筑的位置就设置在屏峰校区的主入口的正对面。当人们进入校区时，首先映入眼帘的是一个宏伟高大的建筑，周围空旷的环境与之相互辉映，让人身在其中心情舒畅，带给人们心旷神怡感觉。图书馆初了具有观赏的价值之外，更重要的是要给学生提供学习的便宜。所以图书馆位于众多教学区的中心，而且居于校区的里面，远离了喧嚣的马路和生活区，给学生提供了一个安静优美的学习环境。体育馆同样是我们学校的标志性建筑，所以我们也要向外界展示它的魅力。体育馆所在的位置能够让每个经过校区的人都能够看到它的美丽，即使不在学校内也能够如同在身边一般感受它的美丽。体育馆主要是用来举办学校的各种大型的活动，所以位置安排在这个位置也是非常合适的。它处在教学区和生活区的中间，和篮球场、足球场遥遥相望，为学校举办活动提供了许多便利。屏峰校区体育馆外形现代简洁，轻盈又不乏体育建筑的力度美，有如两颗熠熠生辉的明珠，镶嵌在屏峰校区。其建筑总面积16134平方米，其中地上建筑面积13369平方米，建筑层数4层（地上3层，地下1层），框架结构，屋面为半球形钢网架。像这种圆形的体育馆设计成框架结构，则应沿圆形均匀布置不少于8根柱子的框架结构。由比赛馆和训练馆组成，兼具综合文艺汇演功能。体育馆的房间组成一般分为两部分。一是观众厅，包括场地、观众席和裁判席。而是其他用房，包括观众用房、贵宾用房、以及技术设备用房等。观众厅的观众席和观众用房以及活动场地都叫体育馆的“外场”，观众厅内的比赛和运动员用房，以及所有为比赛或其他使用服务的管理、工作、设备用房均为体育馆的“内场”。我们进入设备房发现，体育馆外圈为圆柱，里面用小的方柱支撑。短轴一端设观众入口，另一端设贵宾入口，长轴两端各为运动员入口和工作人员入口。之后我们去地下停车库看了下。机动车每个标准车位面积约为6平方米左右。停车方式为平行式停车，车侧与独立柱的距离0.2米以上，与墙面的距离在0.3米以上。出入口处的坡道最大允许坡度为15%，坡道的两端的起坡段都必须作一定长度的缓冲段。还要设置坡道转折角。体育馆内人流较多，要注意设置消防设备和门的开启方向。体育馆总平面图体育馆采用的是空间网架结构。网架结构空间整体性好。平板网架杆件正交、斜交后可以形成不同的平面形状，使用相当灵活。网壳结构由平板型网架结构发展而来，它比混凝土薄壳的自重要小得多，除了用作大空间的顶盖外，还可以整体化地围合空间，具有空间工作，受力合理，重量轻，刚度大等优点。体育馆要求较大的内部空间，选用空间网架结构既满足了结构的要求，在外形上也十分美观。看台下空间的支撑停车库在体育馆我们还参观了看台下面柱子的支撑情况和防火设施及要求。看台下的支撑柱子主要还是与结构的框架柱相一致，有些可以另外设置。如看台的做法，在相对两个有一定落差的柱子上设置两道斜梁，在斜梁上设置一定宽度的次梁作为看台上放置坐椅所用。一个框架结构的柱子布局，主要因素是取决于它的用途以及结构特点。如，现在大多数建筑都会设置地下停车库，而停车库对柱子的布局要求往往就决定了框架结构的柱网布置。然后再根据上部设计的要求适当调整下部柱子的间距和柱子的尺寸大小。在体育馆的构造设计中就是采用了上面所举例的设计方式。柱子的尺寸为400*400mm，柱距以可以布置三个车位为主，大概在8.4m左右。指导老师还给我们讲解了体育馆的一些建筑布局要求，包括座位的间距数量以及观众的分流。体育馆的设计还要考虑观众的视线和听觉。结构指导老师主要让我们注意观察球形网架的构造、球形结点和网架的端部与柱子的连接结点的构造措施。网架结构是空间杆系结构，杆件主要承受轴力作用，截面尺寸相对较小；这些空间交汇的杆件又互为支撑，将受力杆件与支撑系统有机结合起来，因而用料经济。网架结构的优点是用钢量小，整体性好，制作安装快捷，可用于复杂的平面形式，缺点是杆件数量多，维护大，不够简洁，高空安装工作量大。适用于各种跨度的结构，尤其适用于复杂平面形状。在与混凝土柱的连接结点处应该采用可滑移的连接措施，目的是为了释放柱子顶部的水平位移从而减少水平力，防止由于钢结构网架收缩膨胀引起的破坏。图书馆采用的是钢筋混凝土框架结构。全部竖向荷载和侧向荷载由框架承受的结构体系，称为框架结构。框架结构的平面布置灵活，可以用隔断墙分隔空间，以适应不同使用功能的要求。所以，框架结构特别适用空间平面对位较为规整，但上下楼层之间空间分隔难以一一对应或者很难用墙来承重的公共建筑中。通过合理设计，框架可以成为耗能力强、变形能力大的延性框架。梁、柱都是线形构件，截面惯矩小，因此框架结构的侧向刚度比较小。用于比较高的建筑时，需要截面尺寸大的梁柱才能满足侧向刚度的要求，减小了有效使用空间，造成材料浪费。因此，框架结构不使用于高度很大的房屋建筑。图书馆共7层，为中高层建筑，其中阅览室、会议室等需要较大空间，因此使用框架结构较为合理。图书馆外形气势恢弘，内部装修现代简洁。其建筑总面积31600平方米，其中地上建筑面积28600平方米。建筑层数7层（地上6层，地下1层），主体为现浇框架结构，屋面为半球形钢网架。从正面看，就有6根圆柱支撑着，实际上柱子没有这么大，外表用石材干挂，主要是为了更加雄壮和美观。进入大厅，是个2层的内井，2层的悬挑楼板，全靠大厅四周的1米宽的方柱拉住。再往上面走，都是2层一个内井的结构。每层的大房间的柱子也有规定，柱距是书架宽（1.25米）的整数部，一般取7.5米。通过下面的图，还特别了解了下疏散通道：主楼梯宽2.5米，满足3股人流的同时上下走动；大厅边上的电梯为正常使用电梯，图上方的隔间内的电梯为消防电梯，一旦遇特殊情况，其他电梯都会停用，只有此处电梯照常使用，并有各种消防措施，消防卷闸就是其中一种，关键时刻，它担负着隔绝火源的作用。图书馆平面布置十分对称，体现了一种严谨庄重治学态度。主平面形状接近半圆，层数为7层，采用框架结构，配有地下车库，报刊阅览室，综合阅览室，电子阅览室，咖啡吧，贵宾接待室，以及行政办公室和其他辅助用房。在二楼综合阅览室外的休息间设有跑马廊，中间与一楼贯通，这种做法不但扩大了人的视觉范围，同时也大大提高了建筑内部的空间感。图书馆的阅览室采用开架式，读者自己去书架上找寻自己所需要的图书，找到后即可在开架阅览室内阅读，这种方式为读者提供了很大的方便。平面功能布置三、浙江美术馆浙江美术馆是我们参观中最具艺术特色的建筑，我在参观当中不仅学到了建筑设计的知识也学到了结构（包括钢结构）设计的内容，而且对美术馆的设计和施工有了很大的了解，填补了我在这方面的空白。浙江美术馆（英文全称Zhejiang Art Museum，缩写ZAM），是由政府投资并管理的非赢利性、开放性和永久性文化事业机构，代表国家承担美术作品和美术文献的征集、收藏、陈列、展示，并利用美术资源开展教育推广、学术研究、对外交流和休闲服务的艺术博物馆。馆址坐
