摘 要
本毕业设计题目是赣州会昌县兴隆宾馆设计，该办公楼的总建筑面积大约是3720平方米，共六层，建筑高度为23.4米。本建筑采用钢筋混凝土全现浇框架结构体系。基础采用柱下独立基础阶梯型现浇与联合基础现浇。
本设计内容包括建筑设计、结构手算和结构电算三部分。其中建筑设计主要根据建筑的重要性，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式，本工程采用的是框架结构。
手算部分计算书的主要内容有工程概况、构件尺寸的初步确定、框架的计算简图、荷载计算、框架横向侧移计算、框架在水平风载、竖向荷载作用下的内力计算分析和计算、内力组合、截面设计、楼梯设计及基础设计。其中计算水平地震力作用下时采用极限状态设计方法。在梁柱截面设计时要采用“强柱弱梁”原则。
电算时，先用PMCAD软件进行结构平面布置，检查平面数据，输入次梁楼板，输入荷载数据，形成PK文件，画结构平面图，然后使用PK进行框架计算；最后用SAT-8软件进行框架的空间结构计算，输出楼板配筋图、框架梁柱配筋图及基础配筋图。再用TSSD FOR ACAD2004进行楼梯配筋计算。
在设计过程中采用了手算和电算两种方式，对计算结果进行校核，及时发现设计中的错误以及与电算不同的部分，找出原因。
关键词：毕业设计；宾馆设计；框架结构；内力组合；截面设计
-设计任务书
建筑设计部分
一、设计题目
《自助式宾馆设计》
二、设计目的
通过毕业设计，培养学生具有综合运用所学的理论知识去解决实际问题的能力，使学生养成严谨、求实、创新的科学作风，培养学生调查研究、查阅资料、综合分析的能力，为今后从事工程实际设计打下基础。
三、设计条件
本次设计的任务是在秦皇岛地区建一处宾。秦皇岛位于河北省东北部，最大冻土厚度为0.85米，室外年最低温度为-21.5°C，年最高温度为33°C—33.6°C；主导风向：以西南风为盛行风，全年平均风速为4.5m/s，最大风速为18 m/s，基本风压为0.4kpa，基本雪压为0.25 kpa；冬季起止时间为11月15日—3月15日；夏季起止时间为7月1日—8月31日。本设计所用建筑场地地势平坦，有上下水及供热管道。
四、设计要求
1、学生宿舍区与其他功能区既要分区明确又要联系方便，并应合理地组织交通路线，结合现有地形、朝向、道路、绿化、相邻建筑及环境来设计本单体建筑。合理组织宿舍楼室内外空间，创造良好的学习生活环境。
2、功能齐备、布置合理，造型新颖、具有超时代感，综合考虑建筑的经济效益、社会效益、环境效益，形成良好的城市景观。
3、内外及楼地面装修标准自定。
五、设计内容及深度
1、平面图：一层平面图 1:100
标准层平面图 1:100
屋顶平面图 1:500
① 一层要求画出台阶，散水等。
② 确定门窗位置及门的开启方向，标注门窗编号。
③ 楼梯按比例画出梯段、平台、踏步平面及标注上下行箭头。
④ 平面图上表明剖切符号（最好剖到楼梯）。
⑤ 标注三道尺寸：细部尺寸、轴线尺寸、总尺寸及轴线号。
⑥ 屋顶平面：标注女儿墙及上人孔的位置、尺寸，标注排水方向及排水坡度，标出各转角部位轴线及其间距。
⑦ 门窗表：图中门窗进行列表编号，注明宽、高尺寸，数量及备注等。
2、立面图：正背立面及侧立面图 1:100
① 标注立面门窗的标高，室内、外地坪，屋檐等标高。
② 标注外墙装饰材料及颜色，饰面分格线。

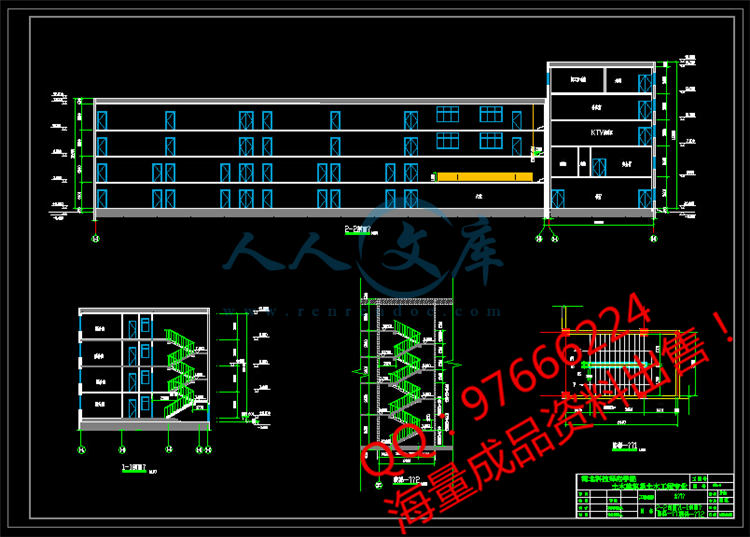

3、剖面图：（主要楼梯）1～2个剖面 1:100
① 标注剖面门窗的标高，雨蓬、台阶、檐头等的标高。
② 标注各层室内、外标高，楼梯休息平台标高。
③ 标注柱、墙轴线及间距。
4、建筑总说明
① 使用功能对建筑的要求
② 建筑构造说明（地面、屋面、门窗、楼梯等）
六、参考资料
1、现行建筑设计规范大全·北京：中国建筑工业出版社，1998
2、李必瑜主编·房屋建筑学·武汉：武汉工业大学出版社，2000
3、傅信祁主编·房屋建筑学·北京：中国建筑工业出版社，1997
4、建筑设计资料集（5）·北京：中国建筑工业出版社，1994
5、现行建筑、结构构造图集及现行结构设计规范。
结构设计部分
一、毕业设计资料
(一)设计说明：
1、结构形式：框架结构。
2、材料：墙、板、柱、梁、基础的材料。
3、荷载均按《建筑结构荷载规范》（GB 50009-2001）取值。
（二）建筑地点：
秦皇岛市某地（或自己所在地）
（三）气象条件：
1、基本雪压：0.25KN/m2
2、基本风压：0.40KN/m2
3、地基土冻结深度：0.85m。
（五）抗震设防要求：
抗震设防烈度为7度，设计基本地震加速度值为0.17g，设计地震分组为第二组。
二、设计内容：
1、现浇板、梁、柱的配筋计算。
2、框架计算，层间位移验算。
三、结构施工图
1、结构设计总说明
2、一层结构平面图
3、标准层结构平面图
4、屋顶结构平面图
5、框架梁配筋图
6、构件配筋大样图（现浇梁、柱、楼梯、雨蓬、阳台、挑檐）
四、结构计算说明（可用手工计算，也可用计算机计算）
1、工程基本情况及工程基本数据、荷载数据简要说明。
2、结构构件选型、材料的确定、内力计算、简图、计算公式、计算数据、内力组合、强度计算、抗震计算、结构构造。
3、PK、PM软件。
五、结构计算书及图纸的有关要求
1、结构计算书要求条理清楚，书写工整，计算尽量图表化。
2、手工绘图应符合有关制图规范。
3、计算机绘图应符合有关制图规范，。
六、参考资料
A. 教材：（已学专业课本）
1、《钢筋混凝土结构》
2、《多层及高层房屋结构设计》
3、《地基基础》
4、《抗震结构设计》
5、PK、PM软件使用说明
B. 规范：（02系列所有规范）
1、《建筑结构设计统一标准》 GB50068-2001
2、《建筑结构荷载规范》 GB50009-2001
3、《混凝土结构设计规范》 GB50010-2002
4、《建筑抗震设计规范》 GB50011-2001
5、《建筑地基基础设计规范》 GB50007-2002
6、《砌体结构设计规范》 GB50003-2001
7、《住宅设计规范》 DB50096-1999
8、《民用建筑设计通则》 JGJ27-87
9、《民用建筑节能设计标准》 JGJ26-95
10、《建筑设计防火规范》 JGJ16-87
11、02系列结构标准设计图集
C. 见到的已完工的实际工程图纸
宾馆建筑设计说明
一、建筑设计原始资料
1． 工程概况
本设计位于秦皇岛市某大学校内,是一所新建的学生宿舍楼。总建筑面积5820m2。此建筑采用框架结构，整体现浇。根据甲方提出的宿舍使用功能的要求，本建筑采用相同的开间与进深平面规整，对称，有利于建筑物的抗震。屋面防水采用“堵”和“导”相结合的方式。以“堵”为主，是屋面处设有两毡三油柔性防水层；屋顶排水以“导”为主，是采用女儿墙外排水，这样做到二者有机结合，有系统的进行排水本建筑耐火等级为二级，抗震设防烈度为7度。考虑到经济因素，此设计选择了柱下独立基础。
2. 气候条件
最大冻土厚度为0.85米，室外年最低温度为-21.5摄氏度，年最高温度为33—33.6摄氏度。主导风向：以西南风为盛行风，全年平均风速为18m/s，基本风压为0.4kpa,基本雪压为0.25kpa,冬季起止时间：11月15日—3月15日。夏季起止时间：7月1日—8月31日。
