[X0018]数控铣床的主轴箱结构设计.zip

数控铣床的主轴箱结构设计

进度检查表.doc---(点击预览)

评审表.doc---(点击预览)

绪论.doc---(点击预览)

毕业设计(论文)封面（常州）!.doc---(点击预览)

毕业论文.doc---(点击预览)

数控铣床的主轴箱结构设计.doc---(点击预览)

CAD图纸

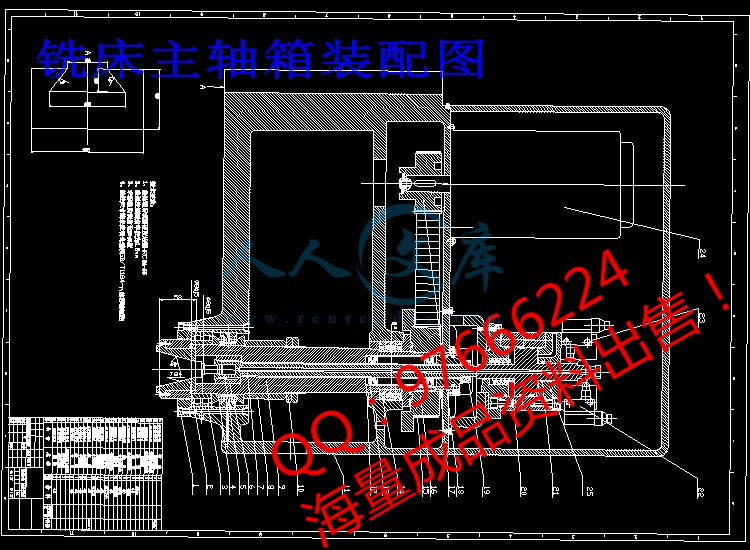

铣床主轴箱装配图.dwg---(点击预览)

压缩包内文档预览：

编号：443821 类型：共享资源大小：2.19MB 格式：ZIP 上传时间：2015-06-26 上传人：小*** IP属地：福建

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: x0018 数控铣床主轴结构设计

资源描述：

绪论………………………………………………………………………………...1

第1章主传动系统设计概述…………………………………………………...3

第2章数控铣床主传动系统的配置方式……………………………………...4

第3章主轴电动机的选取…………………………………………...…………5

第4章同步带传动设计与计算………………………………………………...6

4.1、同步材料选择……………………………..…………………………………6

4.2、同步带参数的计算………………………..…………………………………6

4.2.1、模数的选取………………………………………………………………...6

4.2.2、小带轮齿数………………………………………………………………...6

4.2.3、同步带节距………………………………………………………………...6

4.2.4、节圆直径…………………………………………………………………...7

4.2.5、大带轮齿数………………………………………………………………...7

4.2.6、大带轮直径………………………………………………………………...7

4.2.7、带的速度…………………………………………………………………...7

4.2.8、定中心距…………………………………………………………………...7

4.2.9、带的节线长度……………………………………………………………...7

4.2.10、计算中心距……………………………………………………………….7

4.2.11、带轮与带的啮合齿数…………………………………………………….8

4.2.12、带宽……………………………………………………………………….8

4.2.13、作用在轴上的力………………………………………………………….8

4.2.14、小带轮的最小包角……………………………………………………….8

4.2.15、带轮宽度………………………………………………………………….8

第5章主轴组件的设计……………………………………………..…………...9

5.1、主轴组件的设计要求………………………………………………………..9

5.1.1、回转精度…………………………………………………………………...9

5.1.2、主轴刚度…………………………………………………………………...9

5.1.3、主轴的抗振性……………………………………………………………...10

5.1.4、主轴温升…………………………………………………………………...10

5.1.5、主轴耐磨性………………………………………………………………..10

5.1.6、提高主轴组件抗振性的措施……………………………………………..10

5.2、减少主轴组件热变形的措施……………………………………………….10

5.3、主轴材料的选择及尺寸、参数的计算………………………………….…11

5.4、主轴转动装置箱体的作用………………………………………………….13

5.5、主轴箱体的截面形状和壁厚的计算……………………………………….15

第6章主轴轴承的选择………………………………………………………….15

6.1、轴承的选择和轴承的精度…………………………………………………..15

6.2、轴承预紧力的要求…………………………………………………………..15

6.3、主轴轴承的润滑与密封……………………………………………………..16

6.4、选取轴承求…………………………………………………………………..16

6.5、轴承寿命校核………………………………………………………………..18

6.6、轴承座孔的设计要求………………………………………………………..19

第7章联接键的选择碟形弹簧的选择与计算………………………………….20

7.1、碟形弹簧的特点……………………………………………………………...20

7.2、碟形弹簧材料及热处理厚度和脱碳………………………………………...21

7.3、碟形弹簧的强压处理………………………………………………………...21

7.4、表面强化处理和防腐处理…………………………………………………...21

第8章螺钉联接的设计…………………………………………………………..23

8.1、根据设计要求计算…………………………………………………………...23

8.2、螺钉的强度计算与校核……………………………………………………...23

第9章液压缸的设计………………………………………………………..........24

9.1.液压压缸安装应注意的问题………………………………………………..…24

9.2.压缸各部分的结构及主要尺寸的确定………………………………………..24

9.3.强度校核………………………………………………………………………..25

第10章润滑与密封件设计………………………………………………………26

10.1、封件的作用及其意义…………………………………………………….....26

10.2、密封的分类及密封件的材料要求………………………………………….26

10.3、防尘圈的设计要求……………………………………………………….....27

结论………………………………………………………………………………....28

致谢……………………………………………………………………………….................. .29

参考文献………………………………………………………………………….................. ..30

第1章主传动系统设计概述

数控机床的主传动系统包括主轴电动机，传动系统和主轴组件。与普通机床的主传动系统相比数控机床在结构上比较简单，这是因为变速功能全部或大部分由主轴电动机的无级调速来承担。省去了繁杂的齿轮变速机构，还有一些数控机床设计中还存在二级或三级齿轮变速机构用以扩大主轴电动机无级变速的范围。

对主传动系统的要求:

范围：各种不同的机床对调速范围的要求不同，多用途，通用性比较大的机床，要求主轴的调速范围大，不但有低速大转距的功能，而且还要有比较高的速度。

热变形：电动机、主轴及传动件都有热源。降低温升，减少热变形是对主传动系统要求的重要指标。

旋转精度和运动精度：

主轴的旋转精度:是指装配后，在无载荷，低速转动条件下，测量主轴前端和300mm处的径向和轴向跳动值。

主轴在以工作速度旋转时，测量上述两项精度称为运动精度。

数控机床要求有较高的旋转精度和运动精度。

主轴的静刚度和抗振性；

由于数控机床的加工精度比较高，主轴的转速又很高。因此，主轴组件的质量分布是否均匀以及主轴组件的阻尼等，对主轴组件的静刚度和抗振性都会产生影响。

主轴组件的耐磨性；

主轴组件必须有足够的耐磨性，使之能够长期保持要求的准确精度。凡是有机械摩擦的部位，轴承，锥孔等都要有足够的硬度，轴承还应具有良好的润滑。










内容简介：: 常州工学院成人（继续）教育学院毕业设计（论文）任务书系：数控技术系专业：数控班级：数控50304学生姓名张士委指导教师姚明职称课题名称数控铣床的主轴箱结构设计课题工作内容数控技术的发展，对我国国民经济的发展起着巨大的作用，特别是对我国要机械制造工业的现代化起到至关重要的作用。为此，我们要加大数控机床的研究和探讨，把三坐标铣床主轴设计作为我的毕业设计，也是对我大专期间学习成果的一次全方位的检验。指标目标要求设计一台简易的数控实验铣床的主轴箱，包括主轴调速和刀具装夹结构，通过CAD软件画出所有零部件的实体模型，并通过装配模块将零件进行虚拟装配，要求结构设计合理，安装后不可发生干涉现象，然后通过CAD工程图模块生成二维工程图。技术指标：1）要求使用CAD进行设计2）主轴转速范围（无级）504500r/min3）主轴电机功率1.85KW4）主轴锥孔锥度7:245）主轴换刀方式：叠簧拉紧，液压松刀6）电源220V/50HZ/5A进程安排第1周准备资料,素材第23周确定总体方案第4周建立参数化三维实体模型第57周生成工程图第89周写论文第10周修改论文,准备答辩主要参与文献(1)、机械设计手册第三版第二卷成大先主编化学工业出版社(2)、机械设计手册第三版第五卷成大先主编化学工业出版社(3)、机械设计与制造简明手册唐保宁主编同济大学出版社(4)、实用机床设计手册李洪主编辽宁科学技术出版社地点无锡技师学院起止日期2008.03.172008.05.23系主任：指导教师：年月日年月日说明：毕业设计（论文）任务书由指导教师根据课题的具体情况填写，经系部审核签字后生效。致谢在进行自述之前首先先对姚明老师的细心指导和在座的各位老师表示感谢数控铣床主轴箱结构设计常州工学院数控50304班张士委35号数控机床概述数控机床是机电液气光高度一体的产品常用于小批量且生产过程中品种变换频繁加工方法区别较大零件复杂程度较高的零件数控机床可以获得较高的加工精度加工质量稳定而且具有较高的生产率切削速度高数控技术的发展对我国国民经济的发展起着巨大的作用特别是对我国要机械制造工业的现代化起到至关重要的作用此次设计要求完成的内容和需要完成的任务此次毕业设计我主要设计的是数控铣床主轴箱的结构主要是机械传动部分需要进行装配工程图的生成以及主轴换刀机构的动画演示此次设计的主题思想此次设计的主轴传动系统是由一个安装在主轴箱顶面的18 5kw的主轴电动机转动通过同步带带动连接在主轴上的大同步带轮进行旋转使主轴完成转动任务在主轴内安装有拉刀装置拉刀装置采用液压装置及碟形弹簧来完成拉刀松刀的动作根据设计思想所设计的主轴箱机构实体图机构工作过程请各位老师看我画的CAD图此次设计涉及到的知识范围此次设计的内容涉及到机械零件的设计机床的结构数控知识液压知识公差与配合材料的选择等知识此次设计我做的具体工作 1 主轴电动机的选取2 同步带传动设计与计算3 主轴组件的设计4 主轴轴承的选择5 联接键的选择6 碟形弹簧的选择与计算7 螺钉联接的设计8 液压缸的设计9 润滑与密封件设计10 绘图11 外文翻译此次设计我的收获这次设计不仅使我学到了数控技术方面的知识更让我认识到书到用时方恨少的道理端正了我的学习态度我想这会对我以后工作起到至关重要的作用通过这次设计我对大学所学的知识进行了一次全面的总结和应用初步了解了整个机械设计的过程学会了怎样利用有关资料和手册去获得所需的数据更重要的是在这次设计中我明白了无论做什么事情都必须严谨细致认真不能有丝毫马虎要有吃苦耐劳的精神结束语最后再次感谢各位老师的指导谢谢常州工学院大专（脱产）毕业设计开题报告书题目数控铣床的主轴箱结构设计姓名张士委学号20020035专业数控技术指导教师姚明职称 2008 年 5 月科学依据（包括课题的科学意义；国内外研究概况、水平和发展趋势；应用前景等）数控机床是机、电、液、气、光，高度一体的产品。要实现对机床的控制，需要用几何信息描述刀具和工件间的相对运动以及用工艺信息来描述机床加工必须具备的一些工艺参数。例如，进给速度，主轴转速，主轴正反转，换刀，冷却液的开关等。这些信息按一定的格式形成加工文件存放在信息载体上，然后由机床上数控系统读入，通过对其译码，从而使机床动作和加工零件。在机械加工工业中大批量零件的生产宜采用专用机床或自动化生产线。对于小批量产品的生产过程中产品品种的变换频繁批量小，加工方法的区别大，宜采用数控机床。随零件复杂程序和零件批量的变化，通用机床，普通机床和数控机床的动用情况。当零件不太复杂，生产批量较小时，宜采用通用机床；当生产批量大时宜采用专用机床；而当零件复杂程度较高时，宜采用数控机床。这是由数控机床的特点决定的。数控机床加工零件的适应性，灵活性好，能完成很多普通机床难以胜任，或者根本不可能加工出来的复杂型面的零件，这是由于数控机床具有多坐标轴联动功能，并可按零件加工的要求变换加工程序。因此，数控机床在航空航天等领域获得广泛的应用。、数控机床可以获得较高的加工精度，加工质量稳定。数控机床的传动件，特别是滚珠丝杠精度很高。机床导轨采用滚动导轨或粘接有摩擦系数很小的合成塑料，因而减少了摩擦阻力，消除了低速爬行。闭环、半闭环伺复系统，装有精度很高的位置检测元件，并随时把位置误差反馈给控制系统，使之能够及时进行误差校正。数控机床的一切操作都是由程序装配的，没有人为干扰，因而加工质量稳定。、具有较高的生产率，切削速度高，空行程的速度达mm以上，再因辅助时间很短。目前，现代数控机床正发展迅速，正朝以下几个趋势发展：1、具有先进的自检能力使之长期可靠的工作。在现在机床上装有多种监控、检测装置，从而提高了机床的综合性能。2、向高速，高精度发展。新型的数控系统及伺服系统，有很高的分辨率和进给速度。具有更高的生产率和利用率3、单元模块化。数控机床的部件有专门生产厂家供货。不仅可提高产品质量，也大大的缩短了机床的生产周期。数控技术的发展，对我国国民经济的发展起着巨大的作用，特别是对我国要机械制造工业的现代化起到至关重要的作用。课题来源互联网。研究内容 1主传动系统设计 2数控铣床主传动系统的配置方式 3主轴电动机的选取 4同步带传动设计与计算 5主轴组件的设计 6主轴轴承的选择 7联接键的选择和碟形弹簧的选择与计算 8螺钉联接的设计 9液压缸的设计 10润滑与密封件设计拟采取的研究方法、技术路线、实验方案及可行性分析按照设计任务，根据调查研究所提供的权据和有关技术资料，进行以下工作：进行数据计算、绘制有关图纸（“三图一卡”、部件总图、装配图等），编写技术文件等。其基本内容如下： 1）绘制被加工零件工序图、加工示意图、机床联系尺寸图。 2）部件装配图设计。 3）按规定格式编制设计计算说明书。研究计划及预期成果设计一台简易的数控试验铣床的主轴箱，包括主轴调速和换刀装置的结构，通过CAD软件画出所有零件工程图以及零件图，并编写毕业论文。需要完成的工作：1、铣床主轴箱装配图一张（A0）； 2、换刀装置液压原理图一张（A2）； 3、零件图五张（A2）； 4、外文翻译一份（3000字，与设计内容相关）5、毕业设计说明书一份（1500020000字）特色或创新之处数控机床的主轴部件、变速箱立柱、工作台、刀架等都可以模块化生产，有专门生产厂家供货。不仅可提高产品质量，也大大的缩短了机床的生产周期。结构简单，维护方便。已具备的条件和尚需解决的问题通过带传动的主传动主要应用在中小数控机床上，可以避免齿轮传动时引起的振动和噪声，同步带是一种综合了带传动，链传动优点的新型传动。带的工作面及带轮外圆上均制成齿形，通过带轮与轮齿相嵌合，做无滑动的啮合传动。带内采用了承载后无弹性伸长的材料作强力层，以保持带的节距不变，使主动，从动带轮可做无相对滑动的同步传动。与一般带传动相比，同步带传动具有以下优点：滑动，传动比准确；传动效率高，可达98%以上；传动平稳可靠，噪声小；使用范围广，速度要达到50m/s，速比可达10左右，传动功率由几瓦到数千瓦；修保养方便，不需要润等。已经逐渐取代了传统的齿轮传动。但是同步带也有不足之处，其安装时中心距要求严格，带与带轮制造工艺较复杂，成本高。指导教师意见指导教师签名：年月日教研室（学科组、研究所）意见教研室主任签名：年月日院系意见主管领导签名：年月日摘要数字控制是近代发展起来的一种自动化控制技术是用数字化信号对机床运动极其加工过程进行控制的一种方法,随着科学技术的迅猛发展，数控机床已经是一个国家机械工业水平的重要标准。数控机床是装有程序控制系统的机床。该系统能够逻辑地处理具有使用号码，或其他符号编码指令规定的程序。数控机床是以数控技术为代表的新技术对传统制造产业的渗透形成的机电一体化产品，起技术范围覆盖很多领域：（1）机械制造技术（2）信息处理、加工、传输技术；（3）自动控制技术；（4）伺服驱动技术；（5）传感技术；(6软件技术等。计算机对传统机械业的渗透，完全改变了制造业。制造业不但成为工业化的象征，而且由于信息技术的渗透，使制造业犹如朝阳产业，具有广阔的发展天地。数控机床就是将加工过程所需的各种步骤以及刀具与工件之间的相对位移量都是用数字化的代码来表示。通过控制介质数字信息送入专用区域通用的计算机。计算机对输入的信息进行处理，发出各种指令来控制机床的伺服系统或其他执行元件，使机床自动加工出所需要的工件。关键词：机械设计；数控三坐标铣床；主轴；数控系统。常州工学院（成人教育）毕业设计（论文）题目数控铣床的主轴箱结构设计副标题性质：毕业设计毕业论文学生姓名年级教学点专业指导教师评定成绩常州工学院大专（脱产）毕业设计开题报告书题目数控铣床的主轴箱结构设计姓名学号专业指导教师职称 20* 年 5 月科学依据（包括课题的科学意义；国内外研究概况、水平和发展趋势；应用前景等）数控机床是机、电、液、气、光，高度一体的产品。要实现对机床的控制，需要用几何信息描述刀具和工件间的相对运动以及用工艺信息来描述机床加工必须具备的一些工艺参数。例如，进给速度，主轴转速，主轴正反转，换刀，冷却液的开关等。这些信息按一定的格式形成加工文件存放在信息载体上，然后由机床上数控系统读入，通过对其译码，从而使机床动作和加工零件。在机械加工工业中大批量零件的生产宜采用专用机床或自动化生产线。对于小批量产品的生产过程中产品品种的变换频繁批量小，加工方法的区别大，宜采用数控机床。随零件复杂程序和零件批量的变化，通用机床，普通机床和数控机床的动用情况。当零件不太复杂，生产批量较小时，宜采用通用机床；当生产批量大时宜采用专用机床；而当零件复杂程度较高时，宜采用数控机床。这是由数控机床的特点决定的。数控机床加工零件的适应性，灵活性好，能完成很多普通机床难以胜任，或者根本不可能加工出来的复杂型面的零件，这是由于数控机床具有多坐标轴联动功能，并可按零件加工的要求变换加工程序。因此，数控机床在航空航天等领域获得广泛的应用。、数控机床可以获得较高的加工精度，加工质量稳定。数控机床的传动件，特别是滚珠丝杠精度很高。机床导轨采用滚动导轨或粘接有摩擦系数很小的合成塑料，因而减少了摩擦阻力，消除了低速爬行。闭环、半闭环伺复系统，装有精度很高的位置检测元件，并随时把位置误差反馈给控制系统，使之能够及时进行误差校正。数控机床的一切操作都是由程序装配的，没有人为干扰，因而加工质量稳定。、具有较高的生产率，切削速度高，空行程的速度达mm以上，再因辅助时间很短。目前，现代数控机床正发展迅速，正朝以下几个趋势发展：1、具有先进的自检能力使之长期可靠的工作。在现在机床上装有多种监控、检测装置，从而提高了机床的综合性能。2、向高速，高精度发展。新型的数控系统及伺服系统，有很高的分辨率和进给速度。具有更高的生产率和利用率3、单元模块化。数控机床的部件有专门生产厂家供货。不仅可提高产品质量，也大大的缩短了机床的生产周期。数控技术的发展，对我国国民经济的发展起着巨大的作用，特别是对我国要机械制造工业的现代化起到至关重要的作用。课题来源互联网。研究内容 1主传动系统设计 2数控铣床主传动系统的配置方式 3主轴电动机的选取 4同步带传动设计与计算 5主轴组件的设计 6主轴轴承的选择 7联接键的选择和碟形弹簧的选择与计算 8螺钉联接的设计 9液压缸的设计 10润滑与密封件设计拟采取的研究方法、技术路线、实验方案及可行性分析按照设计任务，根据调查研究所提供的权据和有关技术资料，进行以下工作：进行数据计算、绘制有关图纸（“三图一卡”、部件总图、装配图等），编写技术文件等。其基本内容如下： 1）绘制被加工零件工序图、加工示意图、机床联系尺寸图。 2）部件装配图设计。 3）按规定格式编制设计计算说明书。研究计划及预期成果设计一台简易的数控试验铣床的主轴箱，包括主轴调速和换刀装置的结构，通过CAD软件画出所有零件工程图以及零件图，并编写毕业论文。需要完成的工作：1、铣床主轴箱装配图一张（A0）； 2、换刀装置液压原理图一张（A2）； 3、零件图五张（A2）； 4、外文翻译一份（3000字，与设计内容相关）5、毕业设计说明书一份（1500020000字）特色或创新之处数控机床的主轴部件、变速箱立柱、工作台、刀架等都可以模块化生产，有专门生产厂家供货。不仅可提高产品质量，也大大的缩短了机床的生产周期。结构简单，维护方便。已具备的条件和尚需解决的问题通过带传动的主传动主要应用在中小数控机床上，可以避免齿轮传动时引起的振动和噪声，同步带是一种综合了带传动，链传动优点的新型传动。带的工作面及带轮外圆上均制成齿形，通过带轮与轮齿相嵌合，做无滑动的啮合传动。带内采用了承载后无弹性伸长的材料作强力层，以保持带的节距不变，使主动，从动带轮可做无相对滑动的同步传动。与一般带传动相比，同步带传动具有以下优点：滑动，传动比准确；传动效率高，可达98%以上；传动平稳可靠，噪声小；使用范围广，速度要达到50m/s，速比可达10左右，传动功率由几瓦到数千瓦；修保养方便，不需要润等。已经逐渐取代了传统的齿轮传动。但是同步带也有不足之处，其安装时中心距要求严格，带与带轮制造工艺较复杂，成本高。指导教师意见指导教师签名：年月日教研室（学科组、研究所）意见教研室主任签名：年月日院系意见主管领导签名：年月日常州工学院毕业设计（论文）评审表（理、工、农类）毕业设计（论文）题目：专业班级学生姓名学号类别：设计（）、论文（）工作量：（折合零号）图纸：张；说明书：页一、指导教师意见：1、评分（占总成绩的30%）设计评分栏论文评分栏序评分标准分值得分序评分标准分值得分1设计过程中分析、解决问题能力的表现151论文过程中分析、解决问题能力的表现152设计方案的合理性、新颖性252研究方案制定的合理性、新颖性253设计过程中的独立性153课题研究动手能力及独立性154设计计算的准确性、图纸数量、质量304研究结果的准确性305设计整个过程的工作态度155整个过程的工作态度152、评语评分：分指导教师：年月日二、评阅教师意见：1、评分（占总成绩的30%）设计评分栏论文评分栏序评分标准分值得分序评分标准分值得分1设计方案、工艺条件论证151论文指导思想与实验方案制定152设计计算的准确性、图纸数量及质量352论文质量（包括论据的充分性、数据的可靠性与正确性）353设计合理、有创新353论文有创见、有突破、具有一定成果354设计说明书的结构、文字表达及书面情况154论文结构、文字表达及书写情况152、评语评分：分评阅教师：年月日三、答辩小组意见：1、答辩记录：2、评分（占总成绩的40%）：（毕业答辩评分记录表由院系归档备查）评分：分答辩负责人：年月日答辩小组成员签名： 3、总成绩：分；折合五级制：四、答辩委员会意见答辩委员会主任委员签名：年月日绪论数控技术，简称数控（Numerical Control）。它是利用数字化信息对机床运动及加工过程进行控制的一种方法。用数控技术实施加工控制的机床，或者说装备了数控系统的机床称为数控机床（NC）。数控技术包括：数控装置，可编程控制器，主轴驱动及进给装置等部分。数控机床是机、电、液、气、光，高度一体的产品。要实现对机床的控制，需要用几何信息描述刀具和工件间的相对运动以及用工艺信息来描述机床加工必须具备的一些工艺参数。例如，进给速度，主轴转速，主轴正反转，换刀，冷却液的开关等。这些信息按一定的格式形成加工文件存放在信息载体上，然后由机床上数控系统读入，通过对其译码，从而使机床动作和加工零件。在机械加工工业中大批量零件的生产宜采用专用机床或自动化生产线。当零件不太复杂，生产批量较小时，宜采用通用机床；当生产批量大时宜采用专用机床；而当零件复杂程度较高时，宜采用数控机床。这是由数控机床的特点决定的。数控机床能完成很多普通机床难以胜任，或者根本不可能加工出来的复杂型面的零件，这是由于数控机床具有多坐标轴联动功能，并可按零件加工的要求变换加工程序。因此，数控机床在航空航天等领域获得广泛的应用。控机床可以获得较高的加工精度，加工质量稳定。数控机床的传动件，特别是滚珠丝杠精度很高。机床导轨采用滚动导轨或粘接有摩擦系数很小的合成塑料，因而减少了摩擦阻力，消除了低速爬行。闭环、半闭环伺复系统，装有精度很高的位置检测元件，并随时把位置误差反馈给控制系统，使之能够及时进行误差校正。数控机床的一切操作都是由程序装配的，没有人为干扰，因而加工质量稳定。有较高的生产率，切削速度高，空行程的速度可达 mm以上，再因辅助时间很短。目前，现代数控机床正发展迅速，正朝以下几个趋势发展：1、具有先进的自检能力使之长期可靠的工作。在现在机床上装有多种监控、检测装置，从而提高了机床的综合性能。2、向高速，高精度发展。新型的数控系统及伺服系统，有很高的分辨率和进给速度，达到了.m（m/min ），m（m/min），甚至达.m（mm/min）。更高的生产率和利用率3、单元模块化。数控机床的主轴部件、变速箱立柱、工作台、刀架等都可以模块化生产，有专门生产厂家供货。不仅可提高产品质量，也大大的缩短了机床的生产周期。数控技术的发展，对我国国民经济的发展起着巨大的作用，特别是对我国要机械制造工业的现代化起到至关重要的作用。为此，我们要加大数控机床的研究和探讨，把三坐标铣床主轴设计作为我的毕业设计，也是对我大专期间学习成果的一次全方位的检验。摘要数字控制是近代发展起来的一种自动化控制技术是用数字化信号对机床运动极其加工过程进行控制的一种方法,随着科学技术的迅猛发展，数控机床已经是一个国家机械工业水平的重要标准。数控机床是装有程序控制系统的机床。该系统能够逻辑地处理具有使用号码，或其他符号编码指令规定的程序。数控机床是以数控技术为代表的新技术对传统制造产业的渗透形成的机电一体化产品，起技术范围覆盖很多领域：（1）机械制造技术（2）信息处理、加工、传输技术；（3）自动控制技术；（4）伺服驱动技术；（5）传感技术；(6软件技术等。计算机对传统机械业的渗透，完全改变了制造业。制造业不但成为工业化的象征，而且由于信息技术的渗透，使制造业犹如朝阳产业，具有广阔的发展天地。数控机床就是将加工过程所需的各种步骤以及刀具与工件之间的相对位移量都是用数字化的代码来表示。通过控制介质数字信息送入专用区域通用的计算机。计算机对输入的信息进行处理，发出各种指令来控制机床的伺服系统或其他执行元件，使机床自动加工出所需要的工件。关键词：机械设计；数控三坐标铣床；主轴；数控系统。谢谢朋友对我文章的赏识，充值后就可以下载说明书，我这里还有一个压缩包，里面有相应的word说明书和CAD图纸及答辩ppt。下载后请留上你的邮箱号或QQ号或给我的QQ留言：1459919609。我可以将压缩包送给你。欢迎朋友下次光临！目录绪论.1摘要.2第1章主传动系统设计概述.3第2章数控铣床主传动系统的配置方式.4第3章主轴电动机的选取.5第4章同步带传动设计与计算.64.1、同步材料选择.64.2、同步带参数的计算.64.2.1、模数的选取.64.2.2、小带轮齿数.64.2.3、同步带节距.64.2.4、节圆直径.74.2.5、大带轮齿数.74.2.6、大带轮直径.74.2.7、带的速度.74.2.8、定中心距.74.2.9、带的节线长度.74.2.10、计算中心距.74.2.11、带轮与带的啮合齿数.84.2.12、带宽.84.2.13、作用在轴上的力.84.2.14、小带轮的最小包角.84.2.15、带轮宽度.8第5章主轴组件的设计.95.1、主轴组件的设计要求.95.1.1、回转精度.95.1.2、主轴刚度.95.1.3、主轴的抗振性.105.1.4、主轴温升.105.1.5、主轴耐磨性.105.1.6、提高主轴组件抗振性的措施.105.2、减少主轴组件热变形的措施.105.3、主轴材料的选择及尺寸、参数的计算.115.4、主轴转动装置箱体的作用.135.5、主轴箱体的截面形状和壁厚的计算.15第6章主轴轴承的选择.156.1、轴承的选择和轴承的精度.156.2、轴承预紧力的要求.156.3、主轴轴承的润滑与密封.166.4、选取轴承求.166.5、轴承寿命校核.186.6、轴承座孔的设计要求.19第7章联接键的选择碟形弹簧的选择与计算.207.1、碟形弹簧的特点.207.2、碟形弹簧材料及热处理厚度和脱碳.217.3、碟形弹簧的强压处理.217.4、表面强化处理和防腐处理.21第8章螺钉联接的设计.238.1、根据设计要求计算.238.2、螺钉的强度计算与校核.23第9章液压缸的设计.249.1.液压压缸安装应注意的问题.249.2.压缸各部分的结构及主要尺寸的确定.249.3.强度校核.25第10章润滑与密封件设计2610.1、封件的作用及其意义.2610.2、密封的分类及密封件的材料要求.2610.3、防尘圈的设计要求.27结论.28致谢. .29参考文献. .30第1章主传动系统设计概述数控机床的主传动系统包括主轴电动机，传动系统和主轴组件。与普通机床的主传动系统相比数控机床在结构上比较简单，这是因为变速功能全部或大部分由主轴电动机的无级调速来承担。省去了繁杂的齿轮变速机构，还有一些数控机床设计中还存在二级或三级齿轮变速机构用以扩大主轴电动机无级变速的范围。对主传动系统的要求:范围：各种不同的机床对调速范围的要求不同，多用途，通用性比较大的机床，要求主轴的调速范围大，不但有低速大转距的功能，而且还要有比较高的速度。热变形：电动机、主轴及传动件都有热源。降低温升，减少热变形是对主传动系统要求的重要指标。旋转精度和运动精度：主轴的旋转精度:是指装配后，在无载荷，低速转动条件下，测量主轴前端和300mm处的径向和轴向跳动值。主轴在以工作速度旋转时，测量上述两项精度称为运动精度。数控机床要求有较高的旋转精度和运动精度。主轴的静刚度和抗振性；由于数控机床的加工精度比较高，主轴的转速又很高。因此，主轴组件的质量分布是否均匀以及主轴组件的阻尼等，对主轴组件的静刚度和抗振性都会产生影响。主轴组件的耐磨性；主轴组件必须有足够的耐磨性，使之能够长期保持要求的准确精度。凡是有机械摩擦的部位，轴承，锥孔等都要有足够的硬度，轴承还应具有良好的润滑。第2章数控铣床主传动系统的配置方式数控铣床的主传动系统要求有较大的调速范围，以保证进行加工时能选用合理的切削用量，从而获得最佳的生产效率、加工精度和表面质量。数控机床的变速是按照控制指令自动进行的，因此机构必须适应自动操作的要求。大多数的数控铣床是用无级变速系统控制的。数控机床主传动系统主要有以下三种配置方式：带有变速齿轮的主传动这种配置方式在大中型数控机床中采用比较普遍。它通过少数几对齿轮进行降速，使之能够分段变速，确保低速时拥有足够的扭矩，以满足主轴输出扭矩特性。但也有一部分小型数控机床也采用这种传动方式，以获得强力切削时所需要的扭矩。通过带传动的主传动主要应用在中小数控机床上，可以避免齿轮传动时引起的振动和噪声，但它只能适用于低扭矩特性要求的主轴。同步带有多楔带，齿形带，圆弧带等，是一种综合了带传动和链传动优点的新型传动。带的工作面及带轮外圆上均制成齿形，通过带轮与轮齿相嵌合，做无滑动的啮合传动。带内采用了承载后无弹性伸长的材料作强力层，以保持带的节距不变，使主动和从动带轮可做无相对滑动的同步传动。与一般带传动相比，同步带传动具有以下优点：1.无滑动，传动比准确。2.传动效率高，可达98%以上。3.传动平稳可靠，噪声小。4.使用范围广，速度要达到50m/s，速比可达10左右，传动功率由几瓦到数千瓦。5.修保养方便，不需要润滑。但是同步带也有不足之处，其安装时中心距要求严格，带与带轮制造工艺较复杂，成本高。由调速电动机直接驱动的主传动：这种主传动方式大大简化了主轴箱与主轴的结构，有效地提高了主轴部件的刚度。但主轴输出扭矩小，电动机转动时发出的热量对主轴的精度影响比较大。在低于额定转速时为恒转矩输出，高于额定转矩时为恒功率输出。使用这种电动机可实现电气定向。我们把机床主轴驱动与一般工业的驱动相比较，便可知机床要求其驱动系统有较高的速度精度和动态刚度，而且要求具有能连续输出的高转距能力和非常宽的恒功率运动范围。随着功率电子，计算机技术，控制理论，新材料和电动机设计的进一步发展和完善，矢量控制交流主轴电动机驱动系统的性能已经达到甚至超过了直流电动机驱动系统，交流主轴驱动系统正在逐步取代直流系统。第3章主轴电动机的选取正确选择电动机的类型、型号及容量是机床设计的重要问题之一，它直接影响着机床的结构和寿命，选择时要根据机床的功能要求，所设计的结构，工作状况等全面考虑，然后选择适宜的结构型式及容量。图3-1主轴电动机电动机功率的选择：工作机所需的有效功率为：Pw=Fv/1000=17.5kw,为了计算电动机所需的功率，先要确定从电动机到工作部件的总效率，设1、2、分别为同步带轮和同步带的传动效率，查表所得1和2都等于0.97。则传动的总效率为=12=0.94，所以电动机所需的功率为Pd=Pw/=18.5KW电动机传速的选择:此次设计要求电动机必须有额定转速1500r/min,最高转速必须达到4000r/min.电动机型号的选取：根据设计要求，本次设计中选取兰州电机厂生产的1PH5167-4CF4型号交流主轴电动机。其主要参数如下表：额定转速（r/min）最高转速(r/min)额定转矩惯性矩(N.M)电机功率(KW)恒功率范围15006000117.70.04618.51:90表3-1第第4章同步带传动设计与计算同步带传动，综合了带、链和齿轮传动的优点，带的工作面呈齿形,与带轮的的齿槽作啮合传动，使主、从带轮间作无滑差的同步运动，其特点是传动比准确，对轴作用力小，结构紧凑，耐油耐磨损，抗老化性能好，传动效率可达99.5%，传动功率从几瓦到数百千瓦，传动比可达10，线速度可达40m/s以上。此次设计选用梯形同步带，它靠齿啮合传动，速比准确，传动效率高，初张紧力最小，轴承承受压力最小，瞬时速度均匀，单位质量传递的功率最大，与链和齿轮传动相比，噪声小，不需要润滑，传动比、线速度范围大，传递功率大，而冲击振动较好，维修简单，经济。广泛用于各种机械传动中。4.1、材料选择：根据设计要求，选用聚氨酯同步带，由带背、带齿、抗拉层三部分组成。带背和带齿材料为聚氨酯，抗拉层采用钢丝绳，适用于中小功率的高速运转部分。4.2、参数计算：设计计算的内容主要是：齿形带的模数、齿数、和宽度的结构和尺寸，传动中心距，作用在轴上载荷以及结构设计。4.2.1、模数的选取：模数主要根据齿形带所传递的计算功率Pd和小带轮转速n1确定的，通过查现代数控机床表4-33查得Pd=KA*P, 式中P传动功率表4-1载荷性质一天运转时间/h10101616以上载荷平稳1.01.11.2载荷变化小1.21.41.6载荷变化大1.41.72.0选取KA=1.7，所以PC=5.51.7=9.35KW由齿形带模数选用图可选m=44.2.2、小带轮齿数Z1:由机械传动装置设计手册表8-38 得Zmin=22,所以取Z1=244.2.3、同步带节距Pb:由PD=9.35KW n1=1500r/min, 查表选取节距Pb=12.566mm, 齿形角2=40。齿根厚S=5.75mm。齿顶厚St=4mm, 齿高hg=ht+e=2.4+2.7=5.1mm, 齿根圆半径Rr=齿顶圆半径Ra=0.40mm, 带高hs=4.4mm, 节顶距=1.000mm, 带bs=3540mm.4.2.4、节圆直径d1:d1=96 4.2.5、大带轮齿数z2与直径：z2=iz1=364.2.6、大带轮直径d2=id1=1.596=1444.2.7、带的速度V:V=7.536， (式4-1)由表查得Vmax=3540 VVmax 所以合格。4.2.8、定中心距a0: 5(d1+d2) a02(d1+d2)所以：0.7（96+144）a02(96+144)则有168a0480 初选a0=3004.2.9、带的节线长度Lp以及齿数Zb：Lp0=2a0+(d1+d2)+=2300+240+=978.72 （式4-2）查表选取Lp=1005 Zb=804.2.10、计算中心距a（采用中心距可调）aa0+=300+ （式4-3）选取a=314 4.2.11、带轮与带的啮合齿数Zm：Zm=11.82 取Zm=12 （式4-4）因为当m2时，Zm应不小于6 ，所以计算的Zm满足条件。4.2.12、带宽bs: bs 查表取Kz=1.20, Fa=20N/mm （式4-5）Fc=mbV2=4.810-3 7.5362=0.273所以 bs选取bs=404.2.13、作用与轴上的力Fr：Fr= （式4-6）4.2.14、小带轮最小包角：180-60（d2-d1）/a=180。-60。（144-96）/314=170.8。5.2.15、带轮宽度bf, bf1, bf2 bf=bs+(1.53)=41.543bf1=bs+(67)=4647bf2=bs+(35)=4345第5章主轴组件的设计主轴组件主要包括：主轴、主轴支撑和安装在主轴上的传动件、密封件等，因为主轴带动工件或刀具直接参加工件表面形成运动，所以它的工作性能对加工质量和生产率产生直接影响，是机床最重要的部件之一。5.1.主轴组件的设计要求：主要体现在如下方面：5.1.1回转精度：主轴组件的回转精度,是指主轴的回转精度。当主轴做回转运动时，线速度为零的点的连线称为主轴的得回转中心线。回转中心线的空间位置，每一瞬间都是变化的，这些瞬间回转中心线的平均空单位转移不为理想回转中心线。瞬时回转中心线相对于理想回转中心线在空间位置的距离，就是主轴的回转误差，而回转误差的范围，就是主轴的回转精度。纯径转误差、角度误差和轴向误差，它们很少单独存在。当径向误差和角度误差同时存在构成径向跳动，而轴向误差和角度误差同时存在构成端面跳动。由于主轴的回转误差一般都是一个空间旋转矢量，它并不是在所有的情况下都表示为被加工工件所得的加工形状。主轴回转精度的测量，一般分为三种静态测量、动态测量和间接测量。目前我国在生产中沿着传统的静态测量法，用一个精密的检测棒插入主轴锥孔中千分表触头触及检测棒圆柱表面，以低速转动主轴进行测量。千分表最大和最小的读数差既认为是主轴的径向回转误差。端面误差一般以包括主轴所在平面内的直角坐标系的垂直度，数据综合表示。动态测量是用一标准球装在主轴中心线上，与主轴中心线上，与主轴同时旋转；在主轴同时旋转；在工作台上安装两个互成90度角的非接触传感器，通过仪器记录回转情况。间接测量是用小的切削量用小的切削量回工有色金属试件，然后在圆度仪上测量试件的圆度来评价。出厂时，普通级加工中心的回转精度用静态测量法测量，当L=300mm时允许误差应小于0.02。造成主轴回转误差的原因主要是由于主轴的结构及其加工精度、主轴轴承的选用及刚度等，而主轴及其回转零件的不平衡，在回转时引起的激振力，也会造成主轴的回转误差。因此加工中心的主轴不平衡量要控制在0.4/s以下。5.1.2、主轴刚度：主轴组件的刚度是指受外力作用时，主轴组件抵抗变形的能力。通常抵以主轴前端产生单位位移时，在位移方向上所施加的作用力大小来表示。主轴组件的刚度越大，主轴受力的变形就越小。主轴组件的刚度不足，在切削力及其他力的作用下，主轴将产生较大的弹性变形，不仅影响工件的加工质量，还会破坏齿轮、轴承的正常工作条件，使其加快磨损，降低精度。主轴部件的刚度与主轴结构尺寸、支撑跨距、所选轴承类型及配置形势、砂间隙的调整、主轴上传动元件的位置等有关。5.1.3、主轴抗振性：主轴组件的抗振性是指切削加工时，主轴保持平稳的运转而不发生振动的能力。主轴组件抗振性及在必要时安装阻尼（消振）器。另外，使主轴固有频率远远大于激振力的频率。5.1.4、主轴温升：主轴组件在运转中，温升过高会起两方面的不良结果：一是主轴组件和箱体因热膨胀而变形，主轴的回转中心线和机床其他件的相对位置会有变化，直接影响加工精度；其次是轴承等元件会因温度过高而改变已调好的间隙和破坏正常润滑条件，影响轴承的正常工作。严重时甚至会发生：“抱轴”。数控机床在解决温升问题时，一般采用恒温主轴箱。5.1.5、主轴的耐磨性：主轴组件必须有足够的耐磨性，以便长期保持精度。主轴上易磨损的地方是刀具或工件的安装部位以及移动式主轴的工作部位。为了提高耐磨性，主轴的上述部位应该淬硬，或者经过氮化处理，以提高硬度增加耐磨性。主轴轴承也需要有良好的润滑，提高其耐磨性。以上这些要求，有的还是矛盾的，例如高刚度和高速，高速和高精度等，这就要具体问题具体分析，例如设计高效数控机床的主轴组件的主轴应满足高速和高刚度的要求；设计高精度数控机床时，主轴应满足高刚度、低温升的要求。同时，主轴结构要保证个部件定位可靠，工艺性能好等要求。5.1.6、提高主轴组件抗振性的措施：尽量缩短主轴前轴承结构的长度，适当增大跨矩；尽量提高前轴承的刚度和阻尼；提高前轴承的精度，把推力轴承放在前支撑初可提高抗振性；对高速旋转的零件作静、动平衡，提高齿轮、主轴的制造精度都可适当减少强迫振动源；对于非连续切削过程的铣削，滚削等加装飞轮可减少振动；应用阻尼器消耗振动能量是有效的措施；考虑系统的固有频率，避免共振。5.2、减少主轴组件热变形的措施：把热源移至机床以外。改善主传动的润滑条件。如进行箱外循环润滑，用低粘度的润滑油、油雾润滑等，特别注意前轴承的润滑情况。采用冷却散热装置。例如用热管冷却减少机床各部位的温差,进行热补偿。如可以在结构设计采用一些自动补偿的装置设法使热变形朝不影响加工精度的方向发展。还可以在工艺上减少热变形的影响。如先空运转一段时间再加工。把粗、精加工分开等。5.3、主轴材料的选择及尺寸、参数的计算：图5-1主轴主轴是主轴组件的重要组成部分，它的结构尺寸和形状、制造精度、材料、及其热处理，对主轴组件的工作性能都有很大的影响。主轴结构随系统设计要求的不同而有各种形式。主轴的主要尺寸参数包括：主轴直径、内孔直径、悬伸长度和支撑跨距。评价和考虑主轴的主要尺寸参数的依据使主轴的刚度、结构工艺性和主轴组件的工艺适应范围。主轴直径主轴直径越大，其刚度越高，但使得轴承和轴上其他零件的尺寸相应增大。轴承的直径越大，同等级精度轴承的公差值也越大，要保证主轴的旋转精度就越困难。同时极限转数下降。主轴后端支撑轴颈的直径可视为0.70.8的前支承轴颈值，实际尺寸要在主轴组件结构设计时确定。前、后轴颈的差值越小则主轴的刚度越高，工艺性能也越好。主轴内孔直径主轴的内孔用来安放棒料、刀具夹紧装置固定刀具、传动气动或液动卡盘等。主轴孔径越大，可通过的棒料直径也越大，机床的适用范围就越广，同时主轴部件的相对重量也越轻。主轴孔径的大小主要受主轴刚度的制约。主轴的孔径与主轴的直径之比，小于0.3时空心主轴的刚度几乎与实心主轴的刚度相当；等于0.35时，空心主轴的刚度为实心主轴刚度的90%；大于0.7时空心主轴的刚度急剧下降。一般可取其比值为0.5左右。根据设计要求，此设计选用的主轴材料是45#钢。其热处理及参数如下表表5-1材料热处理硬度（HBS）抗拉强度极限屈服强度极限s弯曲疲劳极限-1剪切疲劳极限-1许用弯曲应力-1 45调质、渗氮21725564035530015560因为选用的主轴电机功率为P=18.5KW，额定转速nc=1500r/min所以主轴功率 p=pc/123=9.67 kw (式5-1)因为主轴是空心转轴，所以 d1=21.68 . （式5-2）查表得=1.23 所以d1=21.681.2321.23=56.6 又因为此处轴上有一个键槽，所以d1=d(1+5%)=59.45 取d1=60;d2=d1+2a,a为轴肩高度，用于轴上零件的定位和固定，故a值应该稍微大于毂孔的圆角半径或倒角深，通常取a（0.070.1）d1；d2应符合密封件的孔径要求。所以 d2=63mmd3=d2+58mm=72mm。 d4=d3+15mm=74mm。d5=d4+15mm=78mm。d6=d5+2a。a(0.070.1)d1 所以d6=80mm。根据选用的轴承确定d7=98mm主轴的疲劳强度安全系数校核，危险截面安全系数s的校核计算： s=s （式5-3）_只考虑弯距作用的安全系数；s_只考虑扭距作用是的安全系数；s _许用安全系数；在此查表所得s=1.31.5；s= 查表得出-1=270Mpa -1=155Mpa k=1.71 k=1.44 =1.6 =0.78 =0.74，=0.3，=0.21，=， m= M= Wp= 所以：s=1.08T 因为轴承使用寿命远大于轴承预期的寿命所以轴承合格的。6.6、轴承座孔的设计要求：箱体壁上有安装轴承的轴承座孔，通常轴承座孔宽度均大于壁厚，而且，孔的两端面往往需要机械加工，壁厚则不需要加工，故在箱壁单侧或者双侧制造出凸台，凸台可以增强主轴箱体的局部刚度，但D/d小于或等于2时，增强效果较为明显。由于结构的原因，h/t2的情况下，为改善凸台的局部刚度，应该设有加强肋。第7章联接键的选择和碟形弹簧的选择与计算联接键的选择键的类型可根据联接的结构特点，使用要求和工作条件选择，键截面尺寸通常根据轴的直径，从标准中选取，对于某些特殊情况（如阶梯轴）在保证传递所需的转矩的条件下，允许选用较标准规定小一挡的截面尺寸，有时候由于工艺和强度原因，也可以选用较标准规定尺寸大一挡的键，键的长度按轮毂长度而定，即键的长度等于略短于轮毂的长度，而导向平键就的按轮毂的长度及滑动距离而定，键的长度应该符合标准规定的长度系列。根据设计尺寸和GB/T1096-1979选普通平键联接，键的公称尺寸是bhL=108(2836)，材料选取45号钢。7.1碟形弹簧的选择与计算碟形弹簧它是一种用钢板冲压的截面锥形压缩弹簧，其特点是：图7-1碟形弹簧7.1.1、刚度大，用于负荷大，轴向空间要求小的地方。7.1.2、具有变刚度特性，适应范围广，根据其极限变形量h0和弹簧板厚度t不同，可有各种不同的特性曲线和承载能力。7.1.3、在工作过程中，碟片之间有摩擦损失，加载和卸载时的特性曲线不重合，吸振能力强，制造维修方便。根据设计要求，选用A系列碟形弹簧。采用对合组合方式安装。7.2、碟形弹簧材料及热处理、厚度和脱碳。碟形弹簧材料为60Si2MnA，碟簧成型后，进行淬火，回火后的硬度必须在HRC4245范围内单面脱碳层深度，对于厚度小于1.25mm的第一类碟形弹簧，不得超过其厚度的5%，对于厚度不小于1.25mm的碟形弹簧，不超过其厚度的3%（其最小值允许为0.06）。7.3、碟形弹簧的强压处理：碟形弹簧应全部进行强压处理，处理方法为：一次压平，持续时间不少于12h，或者进行短时压平，压平次数不小于5次，压平力不小于二倍的Pf=0.75h0,强化处理后自由高度应稳定。7.4、表面强化处理和防腐处理：对于受变负荷的碟形弹簧，内锥面推荐表面作强化处理，例如喷丸处理等，根据需要，碟形弹簧表面进行防腐处理（如磷化、氧化、镀锌等），经电镀后的碟形弹簧，必须进行去氢处理，不过对受变负载的碟形弹簧应该避免采用电镀方法处理。其主要设计参数如下：D=50 d=25.4 t=3 h0=1.1 H0=4.1 P=12000N f=0.83 H0-f=3.27 M=-1250N/2 =1430 N/2 Q=34.30kg/1000件D/t18 h0=0.4 E=206000N/2 =0.3 K4=1 C=2 压平弹簧的负载：PC= （式7-1） K1=0.69，（式7-2）P/Pc=5000/8410=0.59 因为h0/t=0.4 (查表所得) 所以 f=0.57h0=0.51 所以对合组合的片数为I= 取12片.未受负载的高度是HZ=i.H0=223.15=69.3受负载时的高度H1=HZ-if=69.3-220.51=58.08压平弹簧时(f=h0)M点的应力 M= （式7-3）此数据与60Si2MnA的屈服极限1400接近碟形弹簧的刚度P=9015.53N （式7-4）第8章螺钉联接的设计设计要求：1.螺钉的布置一般对称形式，并应该根据结构和力流方向使螺钉受力合理，加工与安装方便。2.形心与结合面的形心应该重合。3.用铰制孔螺钉（受剪切螺钉）承受横向载荷时，沿力流方向的螺钉应不多于6个。4.一组螺钉的直径和长度应该尽量相同。5.一组螺钉中每个螺钉的预紧力应该相同。6.钉中心线间的最小距离t=（1.52.0）s，s为六角螺母的对边宽度，最大距离与联接用途有关。7.该满足拧螺钉时需要的最小扳手空间。8.校核计算时只计算受力最大的螺钉。六角头头部带槽螺钉：图8-1六角头头部带槽螺钉8.1、根据设计要求计算：选用M6和M8两种螺钉，其中M6型号螺钉主要尺寸参数为：b=24, dk=9.7810, K=3.9, t=2, B=4.15, l=1060,精度等级为8.8级。M8型号螺钉主要尺寸参数为：b=28, dk=12.7313, K=5, t=2.6, B=5, l=1280，精度等级为8.8级。8.2、螺钉的强度计算与校核：承受横向载荷和轴向载荷的普通螺钉的校核M6螺钉校核公式：41.3F0/(d1)2, 96.32=106.2所以合格。设计公式：d141.3F0/1/2 =5.96 式中 (d1是螺钉的螺纹小径，是螺钉的许用拉应力)第9章液压缸的设计设计液压缸时，要在对液压系统工作情况分析的基础上，根据液压缸在机构中所要完成的任务来选择液压缸的结构形式，然后按负载、运动要求、运动要求、最大行程等确定主要尺寸，进行强度、稳定性和缓冲验算，最后进行具体的结构设计。此次设计选用的是双杆活塞式液压缸，这种液压缸是缸筒固定的双杆活塞缸，活塞的两侧的活塞杆直径相等，它的进油口和出油口位于缸筒的两端，当工作压力和输入流量向同时，两个方向上的推力和速度是相等的。图9-1液压缸9.1.液压缸安装时应注意的问题：9.1.1液压缸的基座必须有足够的刚度，如果按装基座不够坚固，加压时，缸筒将会呈弓形和向上翘起，致使活塞杆弯曲或折损，还有得就是尽量使活塞杆在受拉力状态下能够承受最大负载，或在受压状态下活塞杆具有良好的纵向稳定性。9.1.2液压缸轴向两端不要固定死，因为液压缸热膨胀等因素，会在轴向伸缩，假若两端固定死，将会使液压缸的整体向上弯曲，而导致个部分变形，当活塞移动时，会产生阻滞现象，活塞和活塞杆的导向套等表面产生不均匀的磨损等不良现象，所以必须避免这种安装方法。9.1.3安装前，先要检查加工零件上有无毛刺或锐角；装入密封件时，要用高熔点润滑油；正确安装，搞清安装方向；注意密封件的挤出和拧扭；密封圈要顺利的通过螺纹或孔口。9.2.液压缸各部分的结构及主要尺寸的确定：尽可能按推荐的结构形式和设计标准进行设计，尽量做到结构简单、紧凑、加工、装配和维修方便。正确确定液压缸的安装和固定方式。考虑液压缸的热变形，它只能一端固定。缸筒内径D：根据负载大小和选定的工作压力，或运动速度和输入流量计算，再参考GB2348-80标准选取缸筒内径D=78.5mm活塞杆直径d：按工作时受力情况，参考GB3458-80标准确定d=27mm钢筒长度L: 根据最大工作行程确定L=126mm9.3.强度校核对于液压缸的缸筒壁厚活塞杆直径d缸盖处固定螺钉的直径，在高压系统中，必须进行强度校核。筒壁厚，在中、低压液压系统中，缸筒壁厚往往由结构工艺要求决定，一般不要校核。在高压系统中，须按下列情况进行校核。当D/10时为薄壁，可按下式校核， = 23mm 式中 D-缸筒的内径py-试验压力，当缸的额定压力pn16Mpa时，取 py=1.5pn；pn16Mpa时，取py=1.25 -缸筒材料的许用应力, =b/n, b为材料抗拉强度,n为安全系数,一般取n=5。活塞杆直径d的校核 =26.66mm （式9-1）式中F-活塞杆上的作用力。-活塞杆上的许用应力，= b/1.4第10章密封件设计10.1、密封件的作用及其意义：在液压与气压系统及其元件中，安置密封装置和密封的作用，在于防止工作介质的泄漏及外界尘埃和异物的侵入。设置于密封装置中、起密封作用的元件称为密封件。液压与气压传动工作介质，在系统及元件的容腔内流动或暂存时，由于压力、间隙、黏度等因素的变化，而导致少量工作介质越过容腔边界，由高压腔或外界流出，这种“越界流出”现象就叫做泄漏。泄漏分为内泄漏和外泄漏两类。内泄漏指在系统或元件内部工作介质由高压腔向低压腔的泄漏；外泄漏则是由系统或元件内部向外界的泄漏。单位时间内泄漏的工作介质的体积称为泄漏量。对于液压传动系统，内泄漏会引起系统容积效率的急剧下降，达不到所需的工作压力，使设备无法正常运转；外泄漏则造成工作介质的浪费和环境的污染，甚至引发设备操作失灵和人身事故。因此，正确和合理的使用密封件事液压系统正常运转的重要保证。10.2、密封的分类及密封件的材料要求：密封的作用是阻止泄
