压缩包内文档预览：
预览图 预览图
编号：444616    类型：共享资源    大小：568.56KB    格式：ZIP    上传时间：2015-06-28 上传人：小*** IP属地：福建
45
积分
举报
举报 版权申诉
版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载
关 键 词：
x0111 谐波 齿轮 机构 设计
资源描述：

您若下载本次文件，将获得（CAD图纸+word文档）源文件哦！

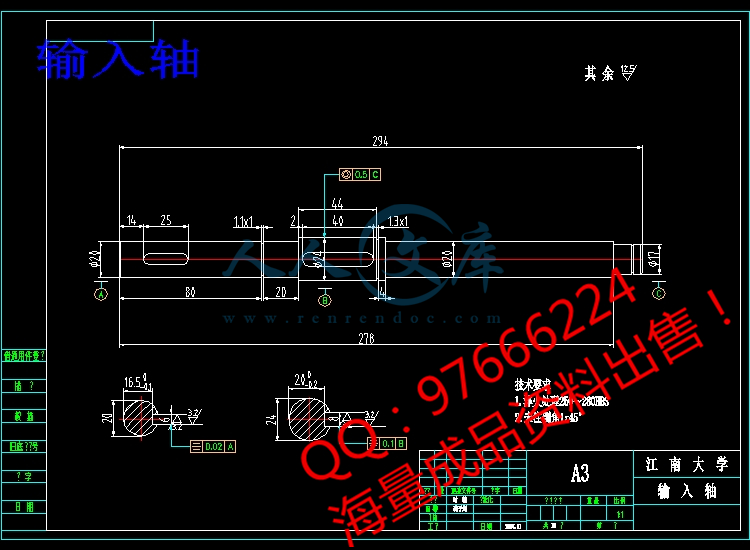

     以下为本次文件的目录及部分图纸截图

  【需要其他机械类资料可以联系QQ97666224】

目   录

第1章 谐波齿轮概述 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1

1.1 概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1

1.1.1谐波齿轮技术的发展概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 1

1.1.2谐波齿轮机构的结构组成．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 1 1.2 谐波齿轮机构的主要特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2

1.3 谐波齿轮机构的传动原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3

1.4 谐波齿轮传动的结构分类．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6

1.4.1 按变形波数分类．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 6

1.4.2 按波发生器相对于柔轮的配置分类．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 6

1.4.3按轮齿的啮合类型分类．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 6

1.4.4 按传动级数分类．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 6

1.5 谐波齿轮传动各部分的结构形式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 7

1.5.1柔轮的结构形式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 7

1.5.2 刚轮的结构形式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 7

1.5.3 波发生器的结构形式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 7

第2章 程序设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 7

2.1 步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 7

2.2 程序流程图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 8

2.3 程序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 9

2.4 VFP编程说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20

2.4.1 函数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 20

2.4.2 程序结构设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21

小结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24

谢辞．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25

参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26





内容简介：
江南大学 继续教育 学院（系） 数控技术 专业毕 业 设 计 任 务 书一、题目及专题：、 题目 谐波齿轮机构的设计 、专题 总体设计、主要零、部件设计、程序设计 二、课题来源及选题依据由于现有的谐波传动的类型繁多，因此把注意里主要集中在具有机械波发生器和圆柱形齿轮的谐波齿轮传动上。这类型式的传动应用最广，研究也最多。它们所固有的特点是具有较高的承载力、效率和可靠性指标等。 谐波齿轮传动与普通齿轮传动、蜗杆蜗轮传动等比较，具有许多独特的优点，而且日益得到人们的重视和广泛应用。 Visual FoxPro 不仅支持过程式编程技术，而且在语言方面作了强大的补充，支持面向对象可视化编程技术，并拥有功能强大的可视化程序设计工具。目前，Visual FpxPro 是用户收集信息、查阅数据、创建集成数据库系统、进行实用系统开发较为理想的工具软件。 三、本设计（论文或其他）应达到的要求：1.设计技术图样折合A0不少于二张。 2.设计说明书一份，字数不少于10000字。 3.确定谐波齿轮的设计计算。 4.利用Visual FoxPro 程序设计自动计算数值。 四、接受任务学生： 数控70201 班 姓名 时 铖 五、开始及完成日期：自 2007 年 10 月 15至 2007 年 11 月 20日六、设计（论文）指导（或顾问）：指导教师 签名 教研室主任学科组组长研究所所长 签名 院长(系主任) 签名2007 年 10 月 15日 编号 毕 业 设 计题目： 谐波齿轮机构的设计 继续教育 学院 数控技术 专业学 号： 20051474 学生姓名： 时 铖 指导教师： 裘子剑 07年11月大专（脱产）毕业设计开题报告书 题 目谐波齿轮机构的设计姓 名时 铖学 号20051474专 业数控技术指导教师裘子剑职 称 2007 年 10 月课题来源 对书本的阅读，及自己的兴趣爱好，对谐波齿轮减速器产生了浓厚的兴趣。现在决定以次为课题，进行谐波齿轮减速器的设计。科学依据（包括课题的科学意义；国内外研究概况、水平和发展趋势；应用前景等） 谐波齿轮传动是五十年代后期随着航天技术发展而出现的一种新型传动。它与一般齿轮传动相比，具有传动比大、体积小、重量轻、精度高、噪音小等优点。此外，它还具有通过密封壳体传递运动和动力的功能，这一特点是机械传动所无法比拟的。谐波齿轮传动一问世，就显示出了它的显著优越性。因此，谐波齿轮传动是一种生命力强、发展前途十分宽广的机械传动。研究内容目前要解决如下问题：谐波齿轮机构的主要特点、传动原理、结构形式，利用Visual FoxPro程序设计来计算谐波齿轮中常用的计算。现基本以机械设计为主，其它为辅。拟采取的研究方法、技术路线、实验方案及可行性分析按照设计任务，根据调查研究所提供的权据和有关技术资料，进行以下工作：进行数据计算、绘制有关图纸，编写设计程序等。其基本内容如下： 1）绘制所设计齿轮总装图、各种零件图。 2）编写Visual FoxPro设计程序。 3）按规定格式编制设计计算说明书。研究计划及预期成果谐波齿轮传动与一般齿轮传动相比，具有结构简单，重量轻，体积小，传动精度高，传动效率高等优点，非常适用于作为大传动比的齿轮减速器和机械分度机构、伺服装置、雷达装置及自动控制等高精度的传动系统中。利用Visual FoxPro程序设计，可以大大减轻在谐波齿轮设计时的计算问题，使得设计简便、快捷！特色或创新之处谐波齿轮传动是建立在柔性元件波动变形原理基础上的一种新型传动，就传动原理来讲，是机械传动中的一个创举。正因为谐波齿轮传动中存在着能产生可控波动变形的柔轮，因而使之在啮合理论、几何计算、强度计算、结构设计方面，与传统的刚性构件齿轮传动在本质上有很大的区别。已具备的条件和尚需解决的问题理解谐波齿轮传动设计中所用到的各个计算公式，将计算中所需的数据资源编制成Visual FoxPro程序，将各个计算步骤分别制作成表单，利用Visual FoxPro程序将计算结果以表单形式显示出来，使得在谐波齿轮设计时计算简单、方便。指导教师意见 指导教师签名：年 月 日教研室（学科组、研究所）意见 教研室主任签名： 年 月 日院系意见 主管领导签名： 年 月 日摘 要谐波传动是一种比较新型的传动。从谐波传动的发明到现在已经经历了几十年。新的运动转换原理、新的啮合特性，具有挠性构件乃是开发这种传动需要专门理论的原因。它与一般齿轮传动相比，具有传动比大、体积小、重量轻、精度高、噪音小等优点。由于谐波齿轮传动中存在着能产生可控波动变形的柔轮，因而使之在啮合理论、几何算术、强度计算、结构设计方面，与传统的刚性构件齿轮传动在本质上有很大的区别。 Microsoft Visual FoxPro 6.0关系数据库系统是新一代小型数据库管理系统的杰出代表，它以强大的性能、完整而又丰富的工具、极高的处理速度、友好的界面以及完备的兼容性等特点，备受广大用户的欢迎。它具有强大的性能、无与匹敌的速度、完整而丰富的工具、极其友好的图形用户界面、简单的数据存取方式、良好的兼容性、独一无二的跨平台特性及真正的可编译性，使系统成为目前最快、最完美的数据库系统。关键词：谐波齿轮、齿轮传动、Visual FoxPro。目 录第1章 谐波齿轮概述 11.1 概述11.1.1谐波齿轮技术的发展概况 11.1.2谐波齿轮机构的结构组成 1 1.2 谐波齿轮机构的主要特点21.3 谐波齿轮机构的传动原理31.4 谐波齿轮传动的结构分类61.4.1 按变形波数分类 61.4.2 按波发生器相对于柔轮的配置分类 61.4.3按轮齿的啮合类型分类 61.4.4 按传动级数分类 61.5 谐波齿轮传动各部分的结构形式 71.5.1柔轮的结构形式 71.5.2 刚轮的结构形式 71.5.3 波发生器的结构形式 7第2章 程序设计 72.1 步骤 72.2 程序流程图 82.3 程序 92.4 VFP编程说明202.4.1 函数 202.4.2 程序结构设计21小结24谢辞25参考文献26谐波齿轮传动第1章 谐波齿轮概述1.1 概述1.1.1 谐波齿轮技术的发展概况谐波齿轮传动的传动原理与普通齿轮传动不同，它是利用控制柔性齿轮的弹性变形来实现传递运动和动力的。谐波齿轮传动一般有波发生器、柔性齿轮和刚性齿轮三个基本构件。因为，由波发生器的作用迫使柔性齿轮所产生的变形波是一个基本对称的简谐波，故称这种机械传动形式为谐波传动。谐波齿轮传动是谐波传动中的一种主要结构类型；它是以齿轮作为基本元件的谐波传动形式。此外，谐波齿轮还包括：谐波摩擦传动、谐波螺旋传动和谐波无级变速传动等结构类型。我过于60年代中期，国内有关的研究机构开始引进了谐波传动这项新技术，并开展了该项目的研究工作。70年代末，我国许多的工业部门、机械研究所和有关的工科院校都先后对谐波齿轮传动进行了理论和试验研究以及设计试制等工作，研制出了一些性能较好的谐波齿轮减速器。自1980年起，我国也开始了谐波齿轮的标准化和系列化工作。经过约5年时间的研究试制，于1985年制订了中小功率的通用谐波齿轮减速器的标准系列。从而，使我国成为世界上具有通用谐波齿轮减速器标准的第四个国家。1.1.2 谐波齿轮机构的结构组成谐波齿轮机构通常由波发生器H、柔轮g和刚轮b（采用具有刚性齿轮的行星机构相类似的符号来表示）三个基本构件所组成。如下图所示：1-波发生器 2-柔轮 3-刚轮在谐波传动中，波发生器H旋转一圈，柔轮上某一点变形的循环次数，叫做柔轮的变形波数，用符号u表示；即变形波数u应按柔轮g与刚轮b同时啮合的区域数目来确定。在一般情况下，可以采用单波（u=1）、双波（u=2）、三波（u=3）、四波（u=4）传动。但由于受到柔轮g材料许用应力的限制，通常大都采用的是双波（u=2）和三波（u=3）传动；目前，应用较广泛的仍然是双波（u=2）传动。而刚轮b和柔轮g的齿数差，一般应取为柔轮g的变形波数u，即Z- Z=u；或者在某写情况下取成u的倍数。柔轮的变形波数u和刚轮b与柔轮g的齿数差Z=Z-Z的选择应按柔轮的强度条件和传动比的大小确定。对于传动比i80的刚制柔轮g，采用变形波数u=2和齿数差Z=Z-Z=2较为合理。对于传动比i120的情况，当齿数差Z=Z-Z=3时，则了采用柔轮的变形波数u=3。当变形波数u=2，而齿数差Z=Z-Z=0 (零齿差)时,这种零齿差的齿轮副啮合也是完全可以实现的.在这种情况下,谐波齿轮减速器便转化为谐波齿轮连轴器;即成为柔轮g与输出刚轮b的轮齿相互啮合的连接方式。1.2 谐波齿轮机构的主要特点由于谐波齿轮传动中具有一个柔性构件(柔轮g),所以,与具有刚性构件的行星齿轮传动相比较,谐波齿轮机构具有以下几个主要特点:a. 结构简单,重量轻,体积小.由于谐波齿轮机构的零件数目较少,其主要零件只有刚轮b、柔轮g和波发生器H三个。所以，在相同的工作条件下，谐波齿轮传动的体积约为普通齿轮传动体积的1/31/2左右。零件数约少一半,结构简单、重量也减少了许多。b. 单级传动比大，且传动比范围宽。一般单级谐波齿轮机构的传动比为i=60100。当采用行星式波发生器H时，其传动比为1504000；而采用双级或复波谐波传动时，则其传动比i可达106。c. 同时参与啮合的齿数多。在承受载荷情况下，双波传动同时啮合齿数可达总齿数的30%50%；采用三波传动则更多。而普通圆柱齿轮同时啮合齿数一般为两对左右，即重合度=12。不过，应该指出：谐波齿轮机构工作时同时啮合的齿轮与其所选用的波发生器的结构形式、啮合参数和所转矩的大小有关，故不能一概而论。由于谐波齿轮传动同时参与啮合的轮齿数目多，即可承受载荷的轮齿数目也多，故其传动平稳，承载能力大。d. 传动精度高。由于谐波机构同时啮合的齿数较多，其轮齿误差能相互补偿一部分。一般情况下，谐波齿轮传动与相同精度等级的普通齿轮传动相比，其传动精度较高，有的精度可达倍左右。e. 齿面磨损小而且均匀。当正确选择啮合参数时，柔轮的轮齿相对于刚轮的轮齿将沿着一条滑动路径很短的轨迹移动。此时，轮齿间的相对滑动速度要比刚性齿轮传动小许多倍。另外，两轮齿的啮合接近于面接触。因此，在谐波机构的传动过程中，轮齿工作面磨损小，而且均匀。f. 传动效率高。谐波齿轮机构的传动效率与其结构、加工精度、表面粗糙度和润滑有关。当传动比i=80300时，其单级的传动效率约为=0.70.9。一般，谐波机构本身是不能自锁的，故它既可作为减速器，又可作为增速器。g. 空回量小，并可实现无侧隙传动。在谐波齿轮机构的传动过程中，由于轮齿的相互摩擦而致使其产生空回量。但其空回量的大小可借助于调整波发生器的尺寸（比如凸轮的长、短轴）来进行调整；甚至可以调整轮齿间的侧隙为零，以保证获得无侧隙传动。h. 运动平稳，无冲击。由于同时参与啮合的齿数多，两轮齿的啮合接近于面接触。而且，柔轮的啮入和啮出是随着其本身的变形而逐渐进入和退出刚轮齿槽间的，因此，其运动平稳，无冲击现象。i. 传动的同轴性好。由于谐波机构中的输入轴与输出轴大都位于同一轴线上，所以，该传动的同轴性能良好。j. 可实现向密封空间传递运动或动力。由于柔轮被固定后，它既可用作为封闭传动装置的壳体，又可以产生弹性变形，即完成错齿运动，从而达到传递运动或动力的目的。因此，它可用在操纵高温、高压的管道，以及用来驱动在高真空、有原子辐射或其他有害介质空间的传动机构。这是现有的其它传动机构所不能及的。尽管谐波齿轮机构具有上述的优点，但也存在着一些缺点。它的缺点如下： a. 谐波齿轮传动的传动比下限值较高，当采用刚制柔轮时，其单级传动比不得小于60。目前，虽然也可能见到传动比为3560的谐波齿轮机构，但它们三采用昂贵的特种钢制造的。因为，其传动比的下限值受到柔轮工作时的最大应力的限制。一般情况是：传动比i值越大，采用谐波齿轮机构的传动效果越好。但是，其单级传动比的上限值又受到啮合轮齿的最小模数值和轮齿啮入深度的限制，故其传动比的上限值为：350400。 b. 柔轮和拨发生器的制造较复杂，需要专门的设备，这样就给单件生产和修理工作带来了困难，因而使其制造成本较高。但是，在专业化的工厂中，进行大批量的生产时，由于采用专门的工装夹具和新的工艺，则可使谐波齿轮机构的制造成本比行星齿轮机构的制造成本低。c. 谐波齿轮机构一般做成相交轴的传动结构。由上述可见，谐波齿轮传动与普通齿轮传动、蜗杆蜗轮传动等比较，具有许多独特的优点，而且日益得到人们的重视和广泛应用。它非常适用于作为大传动比的齿轮减速器和机械分度机构、伺服装置、雷达装置及自动控制等高精度的传动系统中。在机械自动化方面，可用于数控机床的传动装置，回转机构的减速器。在军事装备方面，可用作火炮瞄准机的减速装置、坦克和自行火炮炮塔回转机的减速器、无线电通讯天线的传动机构、雷达天线驱动系统的传动机构、飞机螺旋桨的强力谐波传动机构。在航天飞行方面，可用谐波传动马达代替火箭中的液体原动机和人造卫星仪器上的谐波马达等。1.3 谐波齿轮机构的传动原理对于采用凸轮拨发生器的谐波齿轮机构，在装配前，柔轮的原始剖面为圆形。柔轮和刚轮的齿矩p（周节）相等，但刚轮的齿数比柔轮的齿数要多。波发生器的椭圆长轴比未变形柔轮的内圆直径略大/当拨发生器装入柔轮的内圆时，迫使柔轮产生弹性变形，而使其变为椭圆形。当刚轮固定，波发生器为输入件，柔轮为输出件时，其传动原理为：如下图所示：当波发生器在原动机的驱动下于柔轮内旋转时，就迫使柔轮不断地产生变形，于是，柔轮的轮齿就在变形的过程中逐渐进入或退出刚轮的齿间。在波发生器的椭圆长轴方向，柔轮与刚轮成为完全啮合状态（简称啮合）；而在波发生器的椭圆短轴方向，则处于完全脱开状态（简称脱开）。而处于波发生器长轴与短轴之间（如45方向）的轮齿，沿柔轮轴长的不同区段内，有的轮齿逐渐进入刚轮的齿间，而处于半啮合状态，称为啮入；有的齿轮则逐渐退出刚轮的齿间，而处于半脱开状态，称为啮出。由于波发生器在柔轮内进行连续转动，便使得两轮轮齿的啮入、啮合、啮出、脱开这四种状态不断地改变各自原来的工作情况，而产生所谓的错齿运动。正是由于存在着这种相互的错齿运动，才能把输入运动变成为输出运动。例如，将波发生器输入的角速度,经减速传动而变成柔轮输出的角速度，此时，刚轮固定不动，柔轮便向着与波发生器旋转相反的方向转动。对于双波传动（u=2）的运动规律是：波发生器H旋转一周（周长2r），柔轮相对于刚轮在圆周方向转过两个齿矩2p的弧长；若H旋转二分之一圈时，柔轮就转过一个齿矩p的弧长；若H旋转四分之一圈时，则柔轮便转过p/2（p为齿矩）的弧长；依次类推。在旋转波发生器迫使柔轮产生弹性变形的过程中，对于柔轮上各点的运动情况简述如下：根据柔轮的结构特点，可将柔轮筒体视为一个圆柱弹性壳体来进行分析。通过未变形柔轮壁厚中间线的圆柱面，称为柔轮的原始中面。柔轮变形后的中面，称为柔轮变形中面。而垂直于圆柱壳体轴线的截面与中面的交线，称为柔轮的中线；以符号r表示未变形时的中线半径。首先，假定在啮合传动各构件的相互关系为：柔轮g固定，波发生器H输入，刚轮b输出。如下图所示：在弹性力学理论中，通常应研究壳体中面上点的位移，即圆周切向的位移v、径向方向的位移w和轴向位移u。因轴向位移u对谐波传动的运动学研究影响不大，因此，可将柔轮变形的研究简化为平面问题，故仅需要分析柔轮中线上的切向位移v和径向位移w。当忽略柔轮壁厚的影响，波发生器可使柔轮按预定的形状产生变形，即有=() (1)式中，为自变形长轴开始的未变形柔轮中线上点的角位移。对于双波传动（u=2），()是以为周期的函数关系。根据柔轮中线不伸长的假设条件（因柔轮受载荷变形后，其中线伸长量极微小），则可使得切向的位移为 =-=() (2)对于双波传动（u=2），当波发生器以角速度顺时针旋转时，其角位移为=wt，则柔轮中线上的点相对于长轴位置的角位移量为-=-wt；t为波发生器旋转的时间。此时，由（1）、（2）式可得 W= (- wt) = (-wt) (3)上式确定了柔轮中线上与起始长轴位置呈一夹角的点的运动轨迹。若取=0（即A点），则当波发生器的转角=0180时，柔轮中线上的A点将沿着A、A、A、A、A的封闭环行轨迹运动。该环行的形状取决于位移w和v值的大小。而固连于A点的柔轮的齿将随A点一起运动，从而，推动刚轮沿着与波发生器相同的方向旋转。当波发生器转一圈时，A点将沿环行轨迹转过两圈，即刚轮相对于被固定的柔轮错过两个轮齿。应该指出，尽管柔轮上各点与起始长轴的相对位置不同，即各点的起始相位角不同，而其中线上各点的运动轨迹都相同。正因为中线上各点的起始相位角不同，才使得柔轮的各个轮齿处于不同的啮合状态。1.4 谐波齿轮传动的结构分类1.4.1 按变形波数可分为a. 单波传动 其齿数差为1。由于在该谐波传动中，其柔轮变形的不对称性和啮合作用力的不平衡，故单谐波传动迄今在国内外应用较少。b. 双波传动 其齿数差为2。该谐波传动的特点是柔轮产生弹性变形时，其表面应力较小，易获得大的传动比，结构较简单、传动效率较高。因而，双波传动应较广泛。c. 三波传动 其齿数差为3。该谐波传动的特点是径向力较小，内力较平衡，对中性能好；偏心误差较小。但柔轮的应力较大，在具有相同的转速下，该传动中的柔轮经受反复弯曲的次数较多，因而对其疲劳寿命有影响。而且，其结构较为复杂。所以，在一般情况下，仍较少采用三谐波传动。1.4.2 按波发生器相对于柔轮的配置可分为a. 具有内波发生器的谐波齿轮传动 能充分利用空间，径向尺寸小，结构紧凑，制造安装方便。因此，一般大都采用内波发生器的谐波传动。b. 具有外波发生器的谐波齿轮传动 该结构的外形尺寸较大，转动惯量也大；因而，它不适用于高速的传动。所以，目前只在个别的情况下，才采用外波发生器的谐波齿轮传动，或将其应用于谐波螺旋传动。1.4.3 按轮齿的啮合类型可分为a. 径向啮合式谐波齿轮传动 其特点是：啮合齿轮副的轮齿是沿着圆柱形柔轮和刚轮的母线方向分布，即其轮齿方向与传动的回转轴线相平行，因此，该谐波传动属于平面啮合的齿轮机构。b. 端面啮合式谐波齿轮传动 其特点是：柔轮为圆周带有端面齿的柔性薄板圆盘，刚轮为带有端面齿的圆盘，而波发生器一般为带有滚动体的波状圆盘，在波发生器的作用下，迫使柔轮的轮齿与刚轮相啮合。因此，该谐波传动属于空间啮合的齿轮机构。1.4.4 按传动级数来分类a. 单级谐波齿轮传动 在谐波齿轮传动中，仅由一个柔轮和一个刚轮所组成的啮合齿轮副的传动，称为单级谐波齿轮传动。其结构简单、传动范围广。 b. 双级谐波齿轮传动 在谐波齿轮传动中，由两个简单谐波齿轮传动串联而成的组合式谐波齿轮机构，称为双级谐波齿轮传动。通常，有径向串联式双级谐波机构和轴向串联式双级谐波机构两种形式。 c. 封闭谐波齿轮传动（复波传动） 在谐波齿轮传动中，若采用一个差动谐波齿轮机构（W=2），再用一个简单谐波齿轮机构作为封闭机构，且将差动机构中的任何两个基本构件与其连接起来，同时也就消除了差动谐波机构的一个自由度。由此便成了一个自由度W=1的组合式谐波齿轮机构，称为封闭谐波齿轮机构。它的特点是：结构简单、紧凑，传动精度高，传动比很大。1.5 谐波齿轮传动各部分的结构形式1.5.1 轮的结构形式柔轮的结构形式与谐波传动的结构方案选择有关。柔轮和输出轴的连接方式直接影响谐波传动的稳定性和工作性能。概括有三种类型：杯形、环行、特殊形式。1.5.2 轮的结构形式刚轮的结构形式，主要有环行内齿刚轮和带凸缘内齿刚轮两种。1.5.3 发生器的结构形式波发生器是迫使柔轮发生柔性变形的重要元件，按变形波数的不同，常有双波和三波两种。常见的机械式波发生器的结构形式有下列三种：滚轮式波发生器、圆盘式波发生器和凸轮波发生器。第2章 程序设计本程序采用Visual FoxPro编制。Visual FoxPro是Microsoft公司推出的全新PC平台关系型数据库管理系统。它具有强大的性能、无与匹敌的速度、完整而丰富的工具、极其友好的图形用户界面、简单的数据存取方式、良好的兼容性、独一无二的跨平台特性及真正的可编译性，使系统成为目前最快、最完美的数据库系统。2.1 步骤2.1.1 将计算中所需要的数据资源输入表中2.1.2 将各个计算步骤分别制作成表单2.1.3 将最后结果制作成表单显示出来2.1.4 编制主程序2.1.5 系统部件的组装a. 建立项目管理器b. 添加数据c. 添加表单文档d. 添加应用程序e. 添加位图文件f. 设置项目信息内容g. 连编可独立执行的exe文件2.2 程序流程图 开始 输入原始数据 计算并输出齿数Zg,Zb 选择柔轮及刚轮的材料 输出柔轮及刚轮的力学性能 输入系数K，Pp,Ch,b 计算并输出模数 由标准模数选择模数m 计算并输出柔轮的几何参数 计算并输出刚轮的几何参数 计算并输出谐波传动的啮合参数 选择轮齿过渡曲线的深度系数 计算并输出柔轮的几何尺寸dfg,dr,dm,dag hn*+cp*2ha*+c* 1=(hn*+cp*)m 计算并输出刚轮的几何参数dab,dfb和制造中心距aob, 插齿刀齿顶圆直径dao 0.5(dfb-dag)wo*m0.15m 计算并输出波发生器的几何参数 柔轮的疲劳强度验算 nnp 谐波齿轮机构的传动效率计算 最终结果显示 结束2.3 程序2.3.1 主程序 2.3.2 部分程序代码 a. 齿数计算表单中按钮“计算”的代码：i=THISFORM.Text1.Valueu=THISFORM.Text4.ValueTHISFORM.Text5.Value=ROUND(u*i,1)Zg=THISFORM.Text5.ValueTHISFORM.Text6.Value=ROUND(Zg+u,1)按钮“下一步”的代码：public ZgZg=thisform.Text5.Valuepublic T22T22=thisform.Text2.Vsluepublic ZbZb=thisform.Text6.Valuepublic ii= thisform.Text1.Valuepublic uu= thisform.Text4.Valuedo form D:谐波齿轮时铖表单3.scxrelease thisformb.选取柔轮材料表单中按钮“下一步”的代码：public zmg11zmg11=val(thisform.txt弯曲疲劳.Value)public tao11tao11=val(thisform.txt剪切疲劳.Value)do form D:谐波齿轮时铖表单6.scxrelease thisformc. 初步确定啮合模数m表单中按钮“计算”的代码K= thisform.Text3.ValuePp= thisform.Text4.Values= thisform.Text5.ValueCh= thisform.Text6.Valueb1=THISFORM.Text7.Valuethisform.Text8.Value=ROUND(20/Zg)*(K*T22)/(s*b1*Ch*Pp)(1/3),3)按钮“下一步”的代码public mm= thisform.txt1第一系列. Valueb1=thisform.Text7.Valuedo form D:谐波齿轮时铖表单4.scxrelease thisform d. 柔轮几何参数计算表单中按钮“下一步”的代码：thisform.Text1.Value=round(Zg*m,2)dg= thisform.Text1.Valuethisform.Text2.Value=round(0.012*dg,2)zgm2= thisform.Text2.Valueif zgm21 thisform.Text3.Value=1else thisform.Text3.Value=round(zgm2,0)endifzgm=thisform.Text3.Valuethisform.Text4.Value=round(0.8*zgm,2)zgm1=thisform.Text4.Valuethisform.Text9.Value=round(b1*dg,2)b=thisform.Text9.Valuethisform.Text5.Value=round(0.2*b,0)thisform.Text6.Value=round(1.125*dg,2)thisform.Text7.Value=round(0.5*dg,2)thisform.Text8.Value=round(10*m,2)按钮“下一步”的代码：public LL=thisform.Text6.Valuepublic bb=thisform.Text9.Valuepublic dgdg=thisform.Text1.Valuepublic c1c1=thisform.Text5.Valuepublic zgm1zgm1=thisform.Text4.Valuepublic zgmzgm=thisform.Text3.Valuepublic dldl=thisform.Text7.Valuepublic rlrl=thisform.Text8.Valuedo form D:谐波齿轮时铖表单5.scxrelease thisforme. 刚轮几何参数计算表单中按钮“计算”的代码： thisform.Text1.Value=round(m*Zb,2)thisform.Text2.Value=round(6*m,2)thisform.Text7.Value=round(10*m,2)zgmb=val(thisform.Text3.Value)按钮“下一步”的代码：public dbdb=thisform.Text1.Valuepublic zgmbzgmb=thisform.Text3.Valuedo form D:谐波齿轮时铖表单8.scxrelease thisformf. 啮合参数计算表单中按钮“计算”的代码：thisform.Text10.value=round(0.0004*(i-60)*m,4) jt=thisform.Text9.Valuej0=thisform.Text10.Valuethisform.Text11.Value=round(jt+j0,4)jmax=thisform.Text11.Valuethisform.Text12.Value=round(0.89+0.00008*Zg+2*jmax/m,4)w01=thisform.Text12.Valuethisform.Text13.Value=round(w01*m,3)thisform.Text14.Value=round(1.35-w01)/(0.85/(zg(1/3)-0.04),4)xg=thisform.Text14.Valuethisform.Text15.Value=round(xg+w01-1,4)thisform.Text16.Value=round(4*w01-2.48-(4.6-4*w01)*0.001*zg,4)hn1=thisform.Text16.Valuethisform.Text17.Value=round(hn1*m,4) 按钮“选取”的代码：xg=thisform.Text14.Valueif xg=1cp=0.25elseif xg=2do casecase Zg200cp=round(0.000001*Zg*Zg-0.0009*Zg+0.418,2)case Zg300cp=round(-0.000001*Zg*Zg+0.00024*Zg+0.27,2)case Zg400cp=round(-0.00013*Zg+0.309,2)case Zg500cp=0.257endcaseelseif xg=3do casecase Zg200cp=round(0.000005*Zg*Zg-0.00296*Zg+0.784,2)case Zg300cp=round(0.000006*Zg*Zg-0.0035*Zg+0.86,2)case Zg400cp=round(-0.0004*Zg+0.47,2)case Zg500cp=0.31endcaseelseif xgdo casecase Zg200cp=round(0.000017*Zg*Zg-0.0082*Zg+1.538,2)case Zg300cp=round(0.000001*Zg*Zg-0.00183*Zg+0.88,2)case Zg500cp=round(0.000002*Zg*Zg-0.001765*Zg+0.82,2)endcaseelseif xg=5cp=round(0.000005*Zg*Zg-0.004367*Zg+1.52,2)elseif xg=6cp=round(0.000004*Zg*Zg-0.00461*Zg+1.850625,2)elseif3xgAND xg4do casecase Zg200t1=0.000005*Zg*Zg-0.00296*Zg+0.784t2=0.000017*Zg*Zg-0.0082*Zg+1.538cp=round(t1+(t2-t1)*(xg-3),2)case Zg300t1=0.000006*Zg*Zg-0.0035*Zg+0.86t2=0.000001*Zg*Zg-0.00183*Zg+0.88cp=round(t1+(t2-t1)*(xg-3),2)case Zg400t1=-0.0004* Zg+0.47t2=0.000002*Zg*Zg-0.001765*Zg+0.82cp=round(t1+(t2-t1)*(xg-3),2)case Zg500t1=0.31t2=0.000002*Zg*Zg-0.001765*Zg+0.82cp=round(t1+(t2-t1)*(xg-3),2)endcaseendifendifendifendifendifendifendifthisform.Text18.value=cp按钮“下一步”的代码public cpcp=thisform.Text18.Valuepublic hn1hn1=thisform.Text16.Valuepublic xgxg=thisform.Text14.Valuepublic w01w01=thisform.Text12.Valuepublic xbxb=thisform.Text15.Valuepublic w0w0=thisform.Text13.Valuedo form D:谐波齿轮时铖表单9.scxrelease thisformg. 柔轮几何参数计算表单中按钮“计算”的代码：ha=thisform.text8.valuec=thisform.text9.valuethisform.text10.value=round(dg-2*m*(ha+c-xg),2)dfg= thisform.text10.valuethisform.text11.value=round(dfg-2*zgm,2)thisform.text12.value=round(dfg+zgm,2)thisform.text13.value=round(dfg+2*(hn1+cp)*m,2)按钮“验算”的代码：ha=thisform.Text8.Valuec=thisform.Text9.Valueaa=hn1+cpbb=2*ha+ccc=(hn1+cp)*mif aa=bb and cc=zgm messagebox(“验算合格！继续下一步运算！，4+48+0，”)elsemessagebox(“验算不合格！”，0+32+0，”)endif按钮“下一步”的代码：public dagdag=thisform.Text13.Valuepublic drdr=thisform.Text11.Valuepublic dmdm=thisform.Text12.Valuepublic dfgdfg=thisform.Text10.Valuedo form d谐波齿轮时铖表单10.scxrelease thisformh. 刚轮几何参数计算中按钮“计算”的代码：thisform.Text7.Value=round(dag+2*w01*m-2*hn1*m,2)x0=0av=20Z0=round(0.5*Zb,0)inv=round(xb-x0)/(Zb-Z0)*2*0.36397+0.0149,5)do case case inv=0.033947 bt=26case inv=0.034016bt=26.02case inv=0.034086bt=26.03case inv=0.034155bt=26.05case inv=0.034255bt=26.07case inv=0.038287bt=27case inv0.038362bt=27.02case inv0.038438bt=27.03case inv0.038514bt=27.05case inv0.038590bt=27.07case inv0.038666bt=27.08case inv0.038742bt=27.1case inv0.038818bt=27.12case inv0.038894bt=27.13case inv0.038971bt=27.15case inv0.039047bt=27.17case inv0.039124bt=27.18case inv0.039201bt=27.2case inv0.039278bt=27.22case inv0.039355bt=27.23case inv0.039432bt=27.25case inv0.039509bt=27.27case inv0.039586bt=27.28case inv0.039664bt=27.3case inv0.039741bt=27.32case inv0.039819bt=27.33case inv0.039897bt=27.35case inv0.039974bt=27.37case inv0.040052bt=27.38case inv0.040131bt=27.4case inv0.040209bt=27.42case inv0.040287bt=27.43case inv0.040366bt=27.45case inv0.040444bt=27.47case inv0.040523bt=27.48case inv0.040602bt=27.5case inv0.040680bt=27.52case inv0.040759bt=27.53case inv0.040839bt=27.55case inv0.040918bt=27.57case inv0.040997bt=27.58case inv0.041076bt=27.6case inv0.041156bt=27.62case inv0.041236bt=27.63case inv0.041395bt=27.67case inv0.041475bt=27.68case inv0.041556bt=27.7case inv0.041636bt=27.72case inv0.041716bt=27.73case inv0.041797bt=27.75case inv0.041877bt=27.77case inv0.041958bt=27.78case inv0.042039bt=27.8case inv0.042120bt=27.82case inv0.042201bt=27.83case inv0.042282bt=27.85case inv0.042363bt=27.87case inv0.042444bt=27.88case inv0.042526bt=27.9case inv0.042607bt=27.92case inv0.042689bt=27.93case inv0.042771bt=27.95case inv0.042853bt=27.97case inv0.042935bt=27.98case inv=y2messagebox(“验算合格！继续下一步运算！”，4+48+0，”)elsemessagebox(“验算不合格！”，0+32+0，”)endifi. 柔轮的疲劳强度验算表单中按钮“计算”的代码：do casecase bta=30 czgm=1.592 ctao=0.565case bta=35czgm=1.986ctao=0.628endcasethisform.Text1.Value=round(1.25*1.3*czgm*4*w0*210000*zgm/(dm*dm),2)zgma=thisform.Text1.Valuethisform.Text5.Value=round(L-(b/2)+c1),0)11=thisform.Text5.Valuethisform.Text3.Value=round(1.25*1.3*ctao*4*w0*210000*zgm/(dm*11),2)thisform.Text4.Value=round(1.3*1.6*2000*T22/(3.1416*dm*dm*zgm),2)t=thisform.Text3.Valuett=thisform.Text4.Valuethisform.Text2.Value=round(0.5*(t+tt),2)taoa=thisform.Text2.Valuethisform.Text6.Value=round(zgm11/(2.0*zgma),2)thisform.Text7.Value=round(tao11/(0.75*taoa+0.2*taoa),2)nzgm=thisform.Text6.Valuentao=thisform.Text7.Valuethisform.Text8.Value=round(nzgm*ntao/sqrt(nzgm*nzgm+0.7*ntao*nato),2)按钮“验算”的代码：nn= thisform.Text8.Valueif nn=1.5 messagebox(“验算合格！继续下一步运算！”，4+48+0，”) else messagebox(“验算不合格！”，0+32+0，”) endif2.4 VFP编程说明2.4.1 函数VFP程序设计语言中的函数与数学上的函数没有什么区别，使用函数要有参数（自变量），可以从函数得到一个返回值（因变量）。而从程序设计的角度来看，函数是子程序的一种，它能完成一种特定的运算。VFP函数有系统函数和用户自定义的函数。本设计中，主要用到的是系统函数，VFP提供了大约380多个系统函数，有数值函数、字符处理函数、表和数据库函数、日期时间函数、类型转换函数、测试函数、菜单函数、窗口函数、数组函数、SQL查询函数、位运算函数、对象函数、文件管理函数以及系统调用函数等14类。本设计中主要用到的函数将列在下表。常用函数函数格式说明COS（表达式）余弦函数SIN（表达式）正弦函数PI（）求圆周率ROUND（表达式1、表达式2）按表达式2指定的小数位求表达式1四舍五入后的值SQRT（表达式）求平方根TAN（表达式）正切函数ATAN（表达式）反正切函数ALLTRIM（表达式）去掉字符串表达式的前导空格和尾随空格STR（表达式，n,m）转化数值表达式为数字字符串VAL（表达式）返回数字字符串对应的数值2.4.2 程序结构设计VFP提供了多种结构的程序设计，与其它的语言一样有顺序结构、选择结构、循环结构等。每一种结构程序中，又可以用不同的语句来实现相同的目的。现在就本设计中所用到的程序结构语句简单的介绍一下。A. 顺序结构程序设计）赋值语句： STORE表达式TO名称列表或名称=表达式）程序结束语句： RELEASEB. 选择结构程序设计）单条件选择语句： IF 语句列1 ELSE 语句列2 NEDIF 说明：a. IF、ELSE、ENDIF必须各占一行。每一行IF都必须有一个ENDIF与之对应，即IF和ENDIF必须成对出现。 b. ELSE子句是可选的。 c. 可以是条件表达式或逻辑常量，根据的逻辑值，进行判断。 d. 如果为真（.T.），就执行语句列1。如果为假（.F.）,若有ELSE子句，则程序会执行ELSE部分的语句列2；若无ELSE子句，则程序会直接转到ENDIF之后的语句继续执行。 e. 语句列1和语句列2中还可以包括IF语句，称为IF语句嵌套。要注意，每次嵌套中的IF语句必须与ENDIF成对出现。）多分支条件选择语句DO CASEDO CASECASE 语句列1 CASE OTHERWISE ENDCASE 说明： a. DO CASE、CASE、OTHERWISE和ENDCASE必须各占一行。每个DO CASE必须有一个ENDCASE与之对应，即DO CASE和ENDCASE必须成对出现。 b. 可以是条件表达式或逻辑常量。 c. 在执行DO CASE语句时，依次判断各是否满足。若的值为真（.T.）,就执行相应的，直到遇到下一个CASE、OTHERWISE或ENDCASE。 d. 相应的执行后不再判断其他，直接转向ENDCASE后面的语句。因此，在一个DO CASE结构中，最多只能执行一个CASE子句。 e. 如果没有一个条件为真，就执行OTHERWISE后面的，
