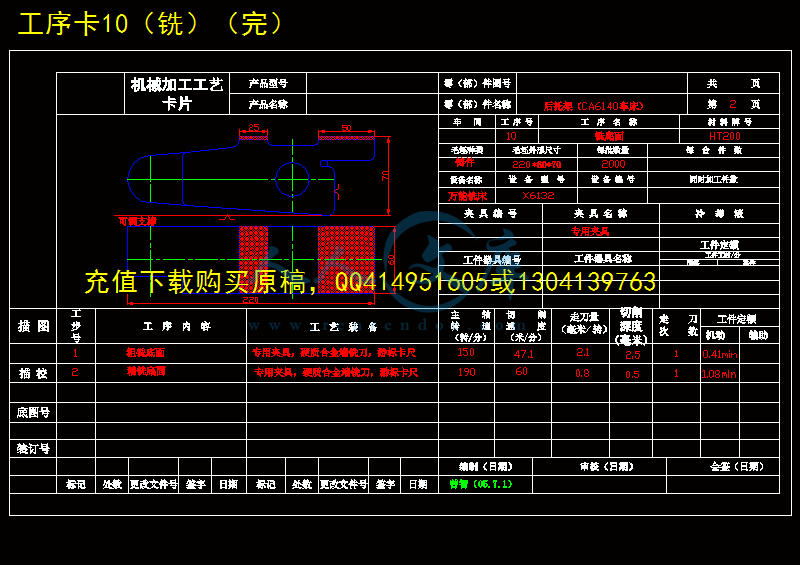

工序卡90（加工油槽去毛刺）（完）.dwg---(点击预览)

工序卡80（精镗）（完）.dwg---(点击预览)

工序卡70（半精镗）（完）.dwg---(点击预览)

工序卡60（攻）.dwg---(点击预览)

工序卡50（钻）.dwg---(点击预览)

工序卡40（扩）（完）.dwg---(点击预览)

工序卡30（钻）（完）.dwg---(点击预览)

工序卡20（钻）（完）.dwg---(点击预览)

工序卡10（铣）（完）.dwg---(点击预览)

工序卡100（终检）（完）.dwg---(点击预览)

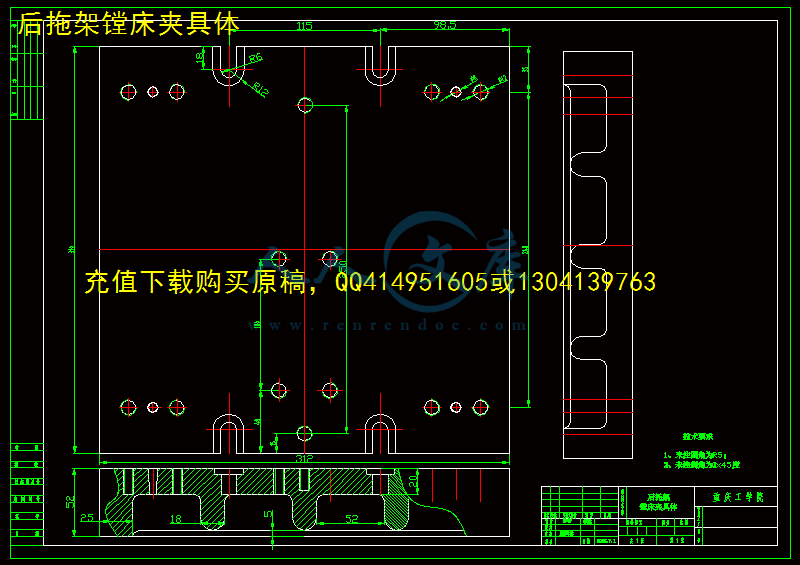

后拖架镗床夹具体.dwg---(点击预览)

备份草稿

装配图1.dwg---(点击预览)

后拖架镗床夹具体1.dwg---(点击预览)

压缩包内文档预览：

编号：445050 类型：共享资源大小：757.61KB 格式：RAR 上传时间：2015-06-29 上传人：好资料QQ****51605 IP属地：江苏

20
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: ca6140 普通车床托架机械加工工艺规程镗三杠孔夹具设计全套 cad 图纸毕业论文答辩通过

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件更清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

前言...................................................................................................................................1

一、零件的分析

(一)计算生产纲领,确定生产类型..............................................................................1

(二)零件的作用...........................................................................................................1

(三)零件的工艺分析...................................................................................................1

二、工艺规程的设计

(一)确定毛坯的制造形式……...………...………...……..........................................2

(二)基准的选择…………...………………………………........................................2

(三)工艺路线的拟订……...………………………………........................................3

(四)机械加工余量、工序尺寸及毛坯的确定...........................................................6

(五)各工序的基本公时...............................................................................................7

三、夹具设计

(一)问题的提出..........................................................................................................

(二)夹具设计..............................................................................................................

四、总结…………...……………………………………………....................................

五、主要参考文献……...………………………...…………….....................................

前言

机械制造工艺与机床夹具课程设计是在学完了机械制造工艺与机床夹具和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这是我们在进行毕业设计之前对所学课程的一次深入的全面总复习，也是一次理论联系实际的训练。因此，它在几年的学习中占有重要的地位。

就我个人而言，希望通过这次课程设计，对今后将从事的工作，进行一次适应性训练，通过设计锻炼自己分析问题、解决问题的能力，为回厂后的工作打下一个良好的基础。

由于能力所限，设计中尚有许多不足之处，希望各位教师给予批评指教。







内容简介：: 重庆工学院学院机械制造工艺及机床夹具课程设计任务书设计题目：设计“CA6140普通车床后托架（831001）”零件的机械加工工艺规程的编制及工艺装备（2000件/年）生产纲领：2000件/年内容：1、零件图.1张 2、毛坯图.1张 3、机械加工工艺过程卡.1张 4、机械加工工序卡.1套 5、专用夹具装配图.1张 6、夹具专用零件图.1-2张 7、设计说明书.1份班级学号： 20321740105学生：曾智指导教师：黎野系主任：唐其林 2005年6月21日重庆工学院机械加工工艺过程卡片产品型号产品型号共页产品名称零件名称后托架（CA6140车床）第 1页材料牌号HT200毛坯种类铸件毛坯外型尺寸2206067mm每毛坯件数2000每台件数备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件00毛坯10铣1、粗铣底面；2、精铣底面，保证尺寸12060mm；金工X6132专用夹具，高速钢圆柱形铣刀，游标卡尺1.49min20钻1、钻两个13mm的孔；2、钻两个销孔10mm；3、锪两个沉头孔20mm；Z5125A专用夹具，高速钢直柄麻花钻、高速钢90度锪钻，塞规0.59min 30钻1、钻孔到28mm；2、钻孔到23.5mm；3、锪平孔25.5mm端面；Z575专用夹具，高速钢锥柄麻花钻、高速钢90度锪钻，塞规1.26min 40扩1、扩孔到38.7mm；2、扩孔到29.5mm；3、扩孔到24.5mm；Z575专用夹具，高速钢直柄麻花钻，塞规1.41min 50钻1、钻螺纹孔5.1mm；2、钻深孔6mm；Z5125A专用夹具，高速钢直柄麻花钻0.43min 60攻1、攻螺纹孔M6；Z5125A专用夹具，M6丝锥0.10min70镗1、半精镗到39.7mm；2、半精镗到30mm；3、半精镗到25.3mm；T68专用夹具，硬质合金镗刀，塞规2.26min80镗1、精镗孔到40mm；2、精镗孔到30.2mm；3、精镗孔到25.5mm；T68专用夹具，硬质合金镗刀，塞规2.26min90钳1、加工油槽； 2、去毛刺；100检1、按图纸要求检验；设计（日期）审核（日期）会签（日期）曾智（2005.7.1）标记处数更改文件号签字日期标记处数更改文件号签字日期目录前言.1一、零件的分析(一)计算生产纲领,确定生产类型.1(二)零件的作用.1(三)零件的工艺分析.1二、工艺规程的设计(一)确定毛坯的制造形式.2(二)基准的选择.2(三)工艺路线的拟订.3(四)机械加工余量、工序尺寸及毛坯的确定.6(五)各工序的基本公时.7三、夹具设计(一)问题的提出.(二)夹具设计.四、总结.五、主要参考文献.前言机械制造工艺与机床夹具课程设计是在学完了机械制造工艺与机床夹具和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这是我们在进行毕业设计之前对所学课程的一次深入的全面总复习，也是一次理论联系实际的训练。因此，它在几年的学习中占有重要的地位。就我个人而言，希望通过这次课程设计，对今后将从事的工作，进行一次适应性训练，通过设计锻炼自己分析问题、解决问题的能力，为回厂后的工作打下一个良好的基础。由于能力所限，设计中尚有许多不足之处，希望各位教师给予批评指教。一、零件的分析：(一)计算生产纲领,确定生产类型：零件图上为CA6140车床上的后托架,生产量为2000件,该产品属于轻型机械,根据表1-3生产类型与生产纲领等的关系,可确定其生产类型为中批生产。（二）零件的作用：后托架在CA6140车床床身的尾部，三个孔分别装丝杠、光杠、转向开关，起加强固定作用；在40mm与30.2mm之间的孔为毛线孔，用于导通油路；旁路的螺纹孔是连接油盖的；正面的四个孔将后托架固定于车床尾部。（三）零件的工艺分析： CA6140车床后托架共有两组表面，他们之间有一定的位置要求。现叙述如下：1、以40mm孔为中心的加工表面：这一组加工表面包括：40mm，30.2mm及25.5mm的孔,两沉头孔为20mm，两装配铰孔13mm，深孔6mm，螺纹M6，两销孔。其中，主要加工表面为40mm ，30.2mm及25.5mm的三个孔。2、以底面12060mm为中心的加工表面：这一组加工表面包括底面12060mm和锪平面。这两组加工表面之间有一定的位置要求，主要是： 40mm孔的轴线与底面的平行度为100：0.07； 30.2mm孔的轴线与底面的平行度为100：0.07； 30.2mm孔的轴线与底面的平行度为100：0.07；下底面的平面度误差为0.03；毛线孔的中心线与底面的尺寸误差为0.07；由此可分析知,对于这两组加工表面而言,可以先加工其中一组表面，然后借助与专用夹具加工另一组表面，并且保证他们之间的位置精度要求。二、工艺规程的设计：（一）确定毛坯的制造形式：后托架是车床CA6140的后托起部分，该零件材料为HT200，考虑到机床运行中要经常使主轴正转与反转，此时，转向开关、丝杠、光杠也进行正转与反转的连续或瞬时运动。因此，扭矩最大，强度不高使用铸件，由于零件的年产量为2000件，已达到中批量生产水平，并且零件的轮廓尺寸不大，故可以采用砂型铸造，这从提高生产率，保证加工精度上考虑，也是比较合理的。（二）基准的选择基准的选择是工艺规程设计的重要工作之一，基准选择得正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批量报废，使生产无法正常运行。 1、粗基准的选择：对于一般的孔类零件，以孔作为粗基准完全合理，但对本零件来说，孔40mm为铸造孔，不易作为精基准，故我们可以考虑以顶面加一个可调支撑作为粗基准，以此基准把底面12060mm先加工出来，由于此顶面只限制了X、Y、Z的转动和Z的移动4个自由度，故可以考虑选左端面为第二基准面，此二面可以限制6个自由度，达到完全定位。 2、精基准的选择：主要应考虑到基准重合问题。当设计基准与工序基准不重合时，应尽量进行尺寸计算。这在后面还要专门计算，此处不在重复。 (三) 制订工艺路线：制订工艺路线的出发点,应当使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在用生产纲领确定为中批量生产的条件下,可以考虑用万能性机床配以专用夹具，并尽量使工序集中来提高生产率，但同时也要保证质量。除此之外，还要考虑到经济效果，在实际生产中还要考虑加工的设备，以尽量使成本降到最低。 1、工艺方案一：工序10：粗、精铣底面，保证尺寸12060mm；工序20：钻两个13mm的孔；钻两个销孔10mm；锪两个沉头孔20mm；工序30：钻孔38mm；钻孔28mm；钻孔23.5mm；锪平孔25.5mm端面；工序40：扩孔39.5mm；扩孔29.5mm；扩孔29.5mm；工序50：半精镗40mm； 30mm； 25mm；工序60：精镗孔40mm； 30.2mm； 25.5mm；工序70：钻螺纹孔5.1mm；钻深孔6mm；工序80：攻螺纹孔M6；工序90：加工油槽，去毛刺；工序100：按图纸要求检验； 2、工艺方案二：工序10：钻孔38mm；钻孔28mm；钻孔23.5mm；锪平孔25.5mm端面；工序20：扩孔39.5mm；扩孔29.5mm；扩孔29.5mm；工序30：粗、精铣底面，保证尺寸12060mm；工序40：钻两个13mm的孔；钻两个销孔10mm；锪两个沉头孔20mm 工序50：半精镗40mm； 30mm； 25mm；工序60：精镗孔40mm； 30.2mm； 25.5mm；工序70：钻螺纹孔5.1mm；钻深孔6mm；工序80：攻螺纹孔M6；工序90：加工油槽，去毛刺；工序100：按图纸要求检验； 3、工艺方案的比较分析：以上两个工艺方案的特点在于：方案一是先加工以底面为中心的表面，再以此为基准加工3个孔及其他相关的孔；方案二却恰恰相反，先加工3个孔，再以孔定位加工底面。根据后托架的作用和两个方案的比较分析，由于40m, 30.2mm, 25.5mm这三个孔的轴线平行度要求较高。因此，选用底面为基准时，加工孔的精度一定的越高越好。因此，方案二的工序不太合适，我们采用方案一的大致顺序。经过分析，方案一的加工顺序是先粗加工、精加工一组表面，再粗加工、精加工另外一组平面。这看上去大致是合理的，但仔细推敲后，发现仍然有不太符合工艺原则，现将改进的工艺过程具体分析如下：工序10：粗、精铣底面，保证尺寸12060mm；工序20：钻两个13mm的孔；钻两个销孔10mm；锪两个沉头孔20mm；工序30：钻孔38mm；钻孔28mm；钻孔23.5mm；锪平孔25.5mm端面；工序40：扩孔39.5mm；扩孔29.5mm；扩孔29.5mm；工序50：钻螺纹孔5.1mm；钻深孔6mm；工序60：攻螺纹孔M6；工序70：半精镗40mm； 30mm； 25mm；工序80：加工油槽；工序90：精镗孔40mm； 30.2mm； 25.5mm；工序100：去毛刺；工序110：按图纸要求检验；（四）机械加工余量、工序尺寸及毛坯尺寸的确定: CA6140车床后托架零件材料为HT200，硬度为200HBS，毛坯余量为3.05kg,生产类型为中批生产,采用铸造毛坯。根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸和毛坯尺寸如下： 1、底面（12060mm）考虑其表面粗糙度比较高，故需粗、精铣底面，其加工余量Z=2mm。 2、其余各铸造孔加工余量如下：零件尺寸单边毛坯 40mm 1.5mm 37mm 3、其余各孔由于直径较小，故只能为实心孔,其毛坯不能铸造出孔,参照机械加工工艺手册后确定： 25.5mm孔钻孔到23.5mm；扩孔到24.7mm；半精镗到24.9；精镗到25.5mm； 30.2mm孔钻孔到28mm；扩孔到29.3mm 半精镗到29.8mm；精镗到30.2mm； 40mm孔扩孔到38.7mm；半精镗到39.6mm；精镗到40mm；（五)确定切削用量及基本工时：工序10：粗、精铣底面：1、加工条件工件材料：HT200，=200HBS，铸造；加工需求：粗、精铣底面，保证尺寸12060mm和台阶高18mm；机床：X6132型铣床；刀具：高速钢圆柱形铣刀，根据金属切削手册表6-4取铣刀直径d=100mm，根据金属切削手册表6-7查得铣刀齿数Z=14； 2、确定铣削深度：参考有金属切削手册确定粗加工的铣削深度a=2.5mm；精加工的铣削深度a=0.5mm； 3、确定每齿进给量：参考机械加工工艺手册（软件版）取粗铣时的每齿进给量f=0.15(mm/z)；精铣时的每转进给量f=0.8（mm/z）； 4、确定主轴转速：参考实用金属切削加工工艺手册表8-4，取粗铣时的主轴转速为150r/min，精铣时的主轴转速为190r/min； 5、计算铣削速度：前面已经确定铣刀直径d=100mm和主轴转速（粗铣刀时为300r/mm）。所以，相应的铣削速度分别为：粗铣时：精铣时： 6、校核机床功率（只需校核粗加工即可）：关由手册查得功率；取Z=14，a=2.5mm，而由手册查得=1，=1故1，所以：起所耗功率远小于机床功率，故可用。 7、计算基本工时：参考机械加工工艺手册（软件版）确定切入和切出的行程长度，而工件的长度为，故铣刀的工作行程为。所以，基本工时为： 0.41（m/min）（粗铣时）； 1.08（m/min）（精铣时）；工序20：钻四个定位孔（2-10mm和2- 13mm）；锪两个沉头孔20mm，深2mm；工步1：钻两个13mm孔1、加工条件工件材料：HT200，=200HBS，铸造；加工需求：钻锥度孔10mm，保证零件图上的精度要求；机床：Z5125A型钻床；刀具：，钻头直径13mm， 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.3（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步2：钻两个10mm孔1、加工条件工件材料：HT200，=200HBS，铸造；加工需求：钻锥度孔10mm，保证零件图上的精度要求；机床：Z5125A型钻床；刀具：高速钢麻花钻，钻头直径10mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.2（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步3：锪两个沉头孔20mm，深12mm1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：锪孔20mm 机床：Z5125A型钻床；刀具：高速钢麻花钻，钻头直径20mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.3（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工序30：钻孔到28mm；23.5mm；锪平25.5mm端面，深2mm；工步1：钻孔到28mm 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：钻孔28mm；机床：Z575型钻床；刀具：高速钢麻花钻，钻头直径28mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.4（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步2：钻孔到23.5mm 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：钻孔23.5mm；机床：Z575型钻床；刀具：高速钢麻花钻，钻头直径23.5mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.4（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步3：锪平25.5mm端面 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：锪平25.5mm端面；机床：Z575型钻床；刀具：高速钢90度锪钻，锪钻直径25.5mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.4（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工序40：扩孔到38.7mm；29.5mm；24.5mm；工步1：扩孔到38.7mm 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：扩孔39.5mm；机床：Z575型钻床；刀具：高速钢扩孔钻，扩孔钻直径38.7mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.5（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步2：扩孔到29.5mm 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：扩孔29.5mm；机床：Z575型钻床；刀具：高速钢扩孔钻，扩孔钻直径29.5mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.6（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步3：扩孔到24.5mm 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：扩孔24.5mm；机床：Z575型钻床；刀具：高速钢扩孔钻，扩孔钻直径24.5mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.4（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工序50：钻螺纹孔5.2mm；钻深孔6mm；工步1：钻螺纹孔5.2mm 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：钻孔5.1mm；机床：Z5125A型钻床；刀具：高速钢麻花钻，钻头直径5.2mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.15（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步2：钻深孔6mm 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：钻孔6mm；机床：Z5125A型钻床；刀具：高速钢麻花钻，钻头直径6mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.2（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工序60：攻螺纹孔M6； 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：攻螺纹孔M6；机床：Z5125A型钻床；刀具：高速钢麻花钻，钻头直径6mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表5-6，取进给量f=0.2（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表5-6，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工序70：半精镗到39.7mm； 30mm； 25.3mm；工步1：半精镗到39.7mm； 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：半精镗到39.7mm；机床：T68镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量f=0.37（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步2：半精镗到30mm； 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：半精镗到30mm；机床：T68镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量f=0.13（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步3：半精镗到25.3mm； 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：半精镗到25.3mm；机床：T68镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量f=0.13（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工序80：精镗到40mm；30.2mm；25.5mm；工步1：精镗到40mm； 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：精镗到40mm；机床：T68镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量f=0.37（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步2：精镗到30.2mm； 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：精镗到30.2mm；机床：T68镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量f=0.13（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：工步3：精镗到25.3mm； 1、加工条件：工件材料：HT200，=200HBS，铸造；加工需求：精镗到25.5mm；机床：T68镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量f=0.13（mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度； 4、计算转速：，按机床实际转速取； 5、计算基本时间：三、夹具设计：为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。经过指导老师的布置和协商，决定设计精镗三杠孔（40mm，30.2mm及25.5mm）的专用夹具。此夹具将用于T68卧式镗床。刀具采用硬质合金镗刀，对工件的三杠孔分别进行镗削加工。（一）问题的提出：本夹具主要用来精镗三杠孔（40mm，30.2mm及25.5mm）。这三个孔的轴线与底面的平行度、各个孔的轴线的平行度都有一定的技术要求。因在本次加工前所有要求表面均已加工完毕。因此，精度已经不是主要问题。所以，在本次加工中主要应考虑如何提高劳动生产率、降低劳动强度、改善劳动条件上。（二）夹具设计： 1、定位基准的选择：由夹具零件图知，三个孔的轴线与底面的距离有要求，底面已经精加工。因此，以底面为定位精基准。又因2、定位误差分析：（1）定位元件尺寸及公差的确定：夹具的2个定位元件为支撑板和定位心轴，查夹具设计手册知，镗床夹具的误差是工件表面的误差的1/2左右。考虑到实际情况，我们取1/3，故支撑板的
