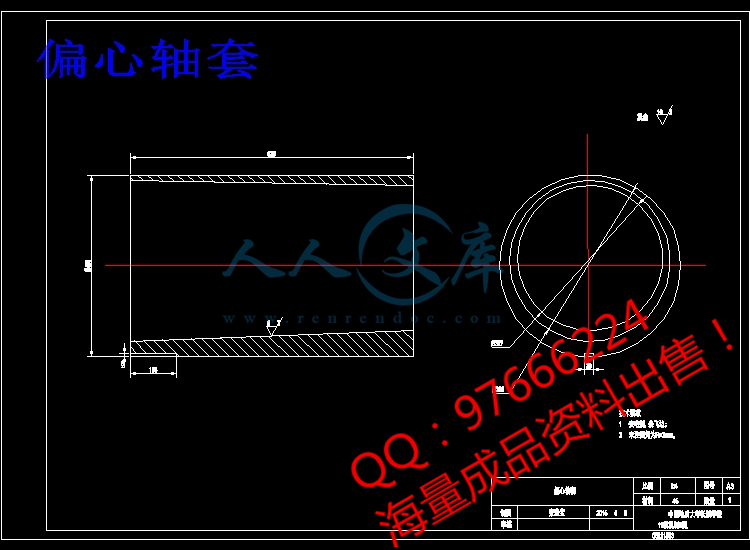

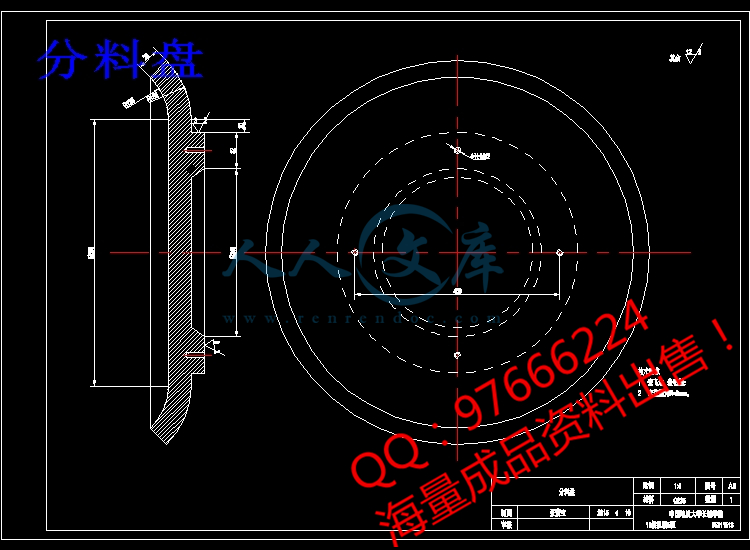

圆锥破碎机是一种对矿山原料进行破碎的设备，主要由进料口、分料盘、动锥、主轴、定锥、偏心轴套、传动轴、小锥齿轮、大锥齿轮、带轮、电动机等装置组成。本次毕业设计的内容有对圆锥破碎机的国内外现状进行简单的介绍；对圆锥破碎机的工作原理和主要结构进行说明；对圆锥破碎机与其他破碎装备相比较，突出其优点；对圆锥破碎机的某些结构进行优化设计，并对其进行计算和校核；对圆锥破碎机的总体装配图和主要零件图进行绘制，其中包括CAD软件的绘制与手工绘图。

圆锥破碎机传动装置的结构还存在某些缺点，影响其工作效率。本次毕业设计主要是通过对圆锥破碎机传动装置的结构设计进行改进和优化、计算与校核，来达到提高圆锥破碎机的工作效率和生产量的目的。

关键词: 圆锥破碎机；改进；数据计算；图纸

ABSTRACT

Cone crusher is a kind of mining materials crushing equipment, mainly consists of inlet, tray, moving cone, spindle, cone, eccentric shaft sleeve, a transmission axis, a small bevel gear, bevel gear, belt wheel, motor unit composition and so on. The content of this graduation design is for a simple introduction about the present situation of cone crusher at home and abroad. The working principle and main structure of the cone crusher is explained; To compare other crushing equipment cone crusher, highlight its advantages; Some structural optimization design of cone crusher, and carries on the calculation and checking; General assembly drawing and main parts of cone crusher for mapping, including CAD drawing and drawing by hand.

Cone crusher shaft structure also has some disadvantages, affect their work efficiency. This graduation design is mainly through to the cone crusher shaft, improvement and optimization of structure design, calculation and checking, to improve the work efficiency of cone crusher and the purpose of production.

Key words:Cone crusher; improve; Data calculation; drawings

1 绪论1

1.1 国内外发展现状1

1.2存在问题及发展方向1

1.3圆锥破碎机的优势1

2设计方案的确定2

2.1圆锥破碎机的基本参数2

2.2工作原理与基本结构2

3圆锥破碎机的主要结构3

3.1给矿口与排矿口宽度3

3.1.1给矿口宽度3

3.1.2排矿口宽度3

3.2啮角3

3.3破碎平行区3

4工作参数计算4

4.1工作参数4

4.2动锥的摆动次数4

4.3生产率5

4.4电动机功率5

5电动机的选择和传动装置的计算6

5.1电动机的选择6

5.2传动装置的参数计算6

5.2.1轴的计算6

5.2.2角接触球轴承的选择和寿命验算14

5.3传动零件的设计14

5.3.1齿轮的计算14

5.3.2齿轮的校核15

结论18

参考文献19

致谢20














内容简介：: 维普论文检测文本检测报告报告编号：e5e8701ea394f40e 检测时间：2015-05-04 21:05:02 检测文献：圆锥破碎机设计作者：张宏宝检测范围：时间范围：1989-01-01至2015-05-04 维普论文检测系统(检测结论) 总相似比：10.6% 自写率：89.4% | 复写率：10.6% | 引用率：0% 去除本人已发表文献复写率：10.60% 相似片断：20 期刊库片断：4 | 硕博库片断：5 | 互联网片断：11 | 高校特色库片断：0 | 自建库片断：0 总字数：14188 指标说明： 1. 总字数：送检论文的总字符数，包括中文、阿拉伯数字、外文字符、标点符号等，制表符和图表不计入统计 2. 总相似比：送检论文与比对文献相似的部分（包括参考引用）占整个送检论文的比重，总相似比=复写率+引用率 3. 自写率：送检论文中剔除雷同片段和引用片段后占整个送检论文的比重 4. 复写率：送检论文中与检测范围所有文献相似的部分（不包括参考引用部分）占整个送检论文的比重 5. 引用率：送检论文中被系统识别为引用的部分占整个送检论文的比重（引用部分指正确标注的参考引用文献）维普论文检测系统(结果汇总) 引用汇总：相似文献汇总：中文科技期刊论文全文数据库博士学位论文全文数据库/硕士学位论文全文数据库互联网数据资源/互联网文档资源高校自建特色论文库/高校论文全文数据库自建特色论文库/个人比对库序号引用片段序号相似文献片段数片段相似比来源1浅析影响圆锥破碎机经济工作性能的因素陈辉剑1 郭敏敏2 旷小军2 姚亚军3 - 中国科技信息- 201210.61期刊2选厂破碎流程方案及破碎设备选择探讨郝全明1 杨永军2 - 中国科技纵横- 201410.56期刊3基于神经遗传算法二级斜齿轮参数优化设计冯顺利 - 制造业自动化- 201410.44期刊第1页维普论文检测指标说明： 1、相似文献：所检测到的相似片段的出处来源文献。 2、片段数（%）：送检论文中来源于本相似文献的相似片段数及相似片段占全部文献字数的百分比。 3、引证：送检测片段被系统识别的文献出处在论文参考文献中有列举。维普论文检测系统(相似片段详情) 4液压圆锥破碎机自动控制系统赖如清 - 冶金自动化- 199410.44期刊5圆锥破碎机结构性能参数优化设计周云典 - 【河北科技大学博硕论文】- 201210.62博硕6YC6108Q曲轴双面磨削自动化磨床的设计与开发曲世金 - 【烟台大学博硕论文】- 201010.46博硕7千米沥青碳纤维收丝系统结构设计与试验研究秦玉磊 - 【北京化工大学博硕论文】- 200910.44博硕8单发动机清扫车动力系统研究沙晓丽 - 【长安大学;长安大学博硕论文】- 201010.43博硕9瞬时重合度恒定的齿轮传动原理及传动性能研究韩霞 - 【东北大学博硕论文】- 200610.14博硕10300KW型弹簧圆锥破碎机结构设计【全套CAD图纸】._文档投稿赚钱网互联网数据 -31.42互联网11.破碎机,移动破碎机,移动式破碎站,建筑垃圾处理设备_郑州一帆机械互联网数据 -10.86互联网12破碎机设计 (3)_百度文库互联网数据 -10.73互联网13300KW型弹簧圆锥破碎机结构设计 - 毕业设计 - 道客巴巴互联网数据 -10.71互联网14圆锥破碎机主要结构参数 - 郑州泰成矿山机械有限公司互联网数据 -10.71互联网15石料破碎机石头破碎机的使用寿命大大提高互联网数据 -10.66互联网16机械毕业设计(论文)-300KW型弹簧圆锥破碎机结构设计.doc -免费.互联网数据 -10.46互联网17大型圆锥式破碎机的结构设计 - 道客巴巴互联网数据 -10.46互联网1813毕业设计:圆锥破碎机-第5页互联网数据 -10.45互联网送检论文片段-1（相似度：65.96%）相似内容来源第2页维普论文检测本次毕业设计的内容有对圆锥破碎机的国内外现状进行简单的介绍；对圆锥破碎机的工作原理和主要结构进行大型圆锥式破碎机的结构设计 - 道客巴巴 - 互联网数据 -内容提示: 第1 页共 44 页本科毕业设计 (论文).设计摘要本次课程设计主要是对圆锥式破碎机的设计.设计的研究意义及现状第二章介绍该设计的基本内容.送检论文片段-2（相似度：95.65%）相似内容来源在日常的生活和生产中破碎设备具有非常广泛的应用，它是将直径比较大的物体破碎成直径较小的物体颗粒机械毕业设计(论文)-300KW型弹簧圆锥破碎机结构设计.doc - 免费. - 互联网数据 -论文1第1章绪论1.1 导言在日常的生活和生产中破碎设备具有非常广泛的应用,例如:冶金,煤炭,矿山,建筑,环保等行业,它是将直径比较大的物体破碎成直径较小的物体.送检论文片段-3（相似度：64.71%）相似内容来源从现在我国的破碎设备来看，最常用的中碎设备还是标准型圆锥破碎机，而细碎设备还是短头型圆锥破碎机占据主导地位选厂破碎流程方案及破碎设备选择探讨郝全明1 杨永军2 - 中国科技纵横- 2014选矿厂最常采用的破碎设备，粗碎一般为旋回破碎机或颚式破碎机，中碎一般为标准型圆锥破碎机和中型圆锥破碎机，细碎一般为短头型圆锥破碎机和双辊送检论文片段-4（相似度：61.9%）相似内容来源反之，如果增加新型耐磨材料的使用，则会大大提高圆锥破碎机的使用寿命。现在在圆锥破碎机的生产中增加新型耐磨材料的使用，是当前发展的新趋势石料破碎机石头破碎机的使用寿命大大提高 - 互联网数据 -技术升级之路,现在的石料破碎机石头破碎机首先升级的及时生产材料的升级,运用现在最好的设备用钢,和做好的耐磨材料,使得石料破碎机石头破碎机在使用寿命上大大增加了.送检论文片段-5（相似度：65.91%）相似内容来源圆锥破碎机过载时的保险分为弹簧式和液压式两种。本次毕业设计的是弹簧式保险的标准型圆锥破碎机液压圆锥破碎机自动控制系统赖如清 - 冶金自动化- 1994装置和保险方式的不同，可分为弹簧圆锥破碎机和液压圆锥破碎机。液压圆锥破碎机的工作送检论文片段-6（相似度：71.19%）相似内容来源圆锥破碎机工作原理：电动机通过传动轴而带动偏心轴套做旋转运动，偏心轴套的运动迫使动锥不仅完成自身的旋转运动，而且还要完成摆动浅析影响圆锥破碎机经济工作性能的因素陈辉剑1郭敏敏2 旷小军2 姚亚军3 - 中国科技信息-2012排出。圆锥破碎机动锥的上腔支撑在固定主轴上端的球面轴瓦上，其下腔套在偏心轴套的外面，其运动由像b轴套直接带动。当偏心轴套绕主轴旋转时，动锥不仅随偏心轴套绕机器的中心线做旋转运动，而且还绕自己的轴线旋转，该送检论文片段-7（相似度：100%）相似内容来源第3页维普论文检测1电动机 2带轮 3传动轴 4小锥齿轮 5大锥齿轮 6偏心轴套7主轴 8动锥 9定锥 10分料盘 11进料口300KW型弹簧圆锥破碎机结构设计 - 毕业设计 - 道客巴巴 - 互联网数据 -2014年10月30日-1 电动机 2 带轮 3 传动轴 4 小锥齿轮 5 大锥齿轮 6 偏心轴套 7 主轴 8 动锥 9 定锥 10分料盘 11 进料口图 2-1 圆锥破碎机 3 而另一边已经.送检论文片段-8（相似度：86.76%）相似内容来源对于中碎机，硬矿石K=2.8-3.0、中硬矿石K=22.2、软矿石K=1.6.所以设计中碎机时，需要考虑产品的粒度与矿石的硬度来确定排矿口宽度圆锥破碎机主要结构参数 - 郑州泰成矿山机械有限公司 - 互联网数据 -2012年8月28日-对中碎机来说,破碎硬矿石时K=2.8-3.0、中硬矿石K=2-2.2、软矿石K=1.6。因此设计与使用中碎机时,决定排矿口宽度,就必须考虑产品中过大颗粒.送检论文片段-9（相似度：61.73%）相似内容来源破碎平行区又叫平行带，中细碎机都有一段平行带，来保证产品的细度和均匀度。平行带过长，容易使破碎机堵塞，处理能力降低，平行带过短虽然可以改善主轴受力情况，但会导致产品中合格品减少.破碎机,移动破碎机,移动式破碎站,建筑垃圾处理设备_郑州一帆机械 - 互联网数据 -破碎腔的平行区也叫平行带。为了保证破碎产品达到一定细度和均匀度,中、细碎机在破碎腔下部有一段平行区。若平行区过长,与同规格破碎机在相同条件下比较,生产能力.送检论文片段-10（相似度：75%）相似内容来源平行带的长度L，需要根据动锥的摆动次数和底锥角及摆动行程来计算。对于中碎机保证物料在平行带里被压碎1-2次，而细碎达到2-3次圆锥破碎机结构性能参数优化设计周云典 - -2012平行区长度Z,可根据动锥摆动次数和底锥角以及摆动行程等训算。其原则是:对中碎机,.保证物料在平行区里被压碎l一2次;对细碎机,保证征石在平仃区里被压碎23次。可根据动锥底部直径计算平行区送检论文片段-11（相似度：62.79%）相似内容来源假设t秒是破碎锥摆动一次所用的时间，物料的加速度保持不变来通过平行碎矿区的长度为1厘米，则13毕业设计:圆锥破碎机-第5页 - 互联网数据 -图3.3表示已破碎的矿石从平行碎矿区的始点滑到末.破碎锥摆动一次的时间内,它对矿石下滑的影响平均为.假设矿石以等加速度在破碎锥摆动一次时间t秒内滑过平行.送检论文片段-12（相似度：65.85%）相似内容来源对传动轴能承受最大弯矩和扭矩的截面的强度进行校核。查参考资料7可知，取，计算轴的应力千米沥青碳纤维收丝系统结构设计与试验研究秦玉磊- 机械设计及理论- 2009扭合成应力校核轴的强度进行校核时，通常只校核轴上承受最大弯矩和扭矩的截面的强度。根据上述的数值，取倪=06，轴的计算应力16第送检论文片段-13（相似度：73.33%）相似内容来源第4页维普论文检测以要选择精度等级为8级()，小齿轮就选择45钢(调质)作为材料,选取的小齿轮硬度是280HBSYC6108Q曲轴双面磨削自动化磨床的设计与开发曲世金- - 2010 7 级精度（GB1009588）。 3）材料选择，查表可知，选择小齿轮材料为 40Cr（调质），硬度为 280HBS，大齿轮材料为 45 钢（调质送检论文片段-14（相似度：90%）相似内容来源大齿轮选用45钢(调质)，查资料取大齿轮硬度240HBS，两者材料硬度差为40HBS。单发动机清扫车动力系统研究沙晓丽 - 机械电子工程- 2010，大齿轮材料为45钢(调质)，硬度为240HBS，二者材料硬度差为40HBS。避免根切，试选小齿轮2齿数zl=24，大齿轮8齿z2=i2z,=118x 24=2832，取z2送检论文片段-15（相似度：92.31%）相似内容来源1 齿面接触的疲劳强度计算瞬时重合度恒定的齿轮传动原理及传动性能研究韩霞- 机械设计及理论- 2006(1)齿面接触疲劳强度计算齿面接触强度与齿送检论文片段-16（相似度：61.9%）相似内容来源(5)根据机械设计第九版选择大齿轮的接触疲劳强度极限为，小齿轮的接触疲劳强度极限为。基于神经遗传算法二级斜齿轮参数优化设计冯顺利 -制造业自动化- 2014面接触疲劳强度约束式(4)为齿面接触疲劳强度的计算，在齿轮传动中，小齿轮的接触疲劳强度较高，但考虑大齿轮齿根点送检论文片段-17（相似度：100%）相似内容来源根据计算所得的模数19.4，取近似圆整值，由此可以算出大齿轮齿数。300KW型弹簧圆锥破碎机结构设计【全套CAD图纸】._文档投稿赚钱网 - 互联网数据 -2014年10月25日-煤炭,矿山,建筑,环保等行业,它是将直径比较大的物体破碎成直径较小的物体颗粒。.根据计算所得的模数19.4,取近似圆整值,由此可以算出小齿轮齿数。则.送检论文片段-18（相似度：100%）相似内容来源这样设计的齿轮满足强度要求和结构紧凑的要求，使用寿命也较长。300KW型弹簧圆锥破碎机结构设计【全套CAD图纸】._文档投稿赚钱网 - 互联网数据 -2014年10月25日-则可算出大齿轮的齿数,取这样设计的齿轮满足强度要求和结构紧凑的要求,使用寿命也较长。带的设计和计算 6.1 带传动的设计及其计算带传动为最常见的一.送检论文片段-19（相似度：45.83%）相似内容来源第5页维普论文检测免责声明：报告编号系送检论文检测报告在本系统中的唯一编号。本报告为维普论文检测系统算法自动生成，仅对您所选择比对资源范围内检验结果负责，仅供参考。本文首先是介绍了最常见的各种破碎机械的种类，以及它们的发展历史。机械设备的历史都是从不完善逐渐改进从而逐渐完善的，所以机械的每个改进都有着很重要的意义破碎机设计 (3)_百度文库 - 互联网数据 -破碎机的设计摘要本文通过对破碎机的设计同时介绍了破碎机的发展历史、种类.以及破碎机的日常维护和基本安全操作规程,并分析了破碎机的日常检修及其常见故障.送检论文片段-20（相似度：70.69%）相似内容来源相对而言，圆锥破碎机作为矿山和煤炭最常用的破碎机械，因为它的功率大、性价比大、生产效率高的特点，有着别的破碎机械无可替代的优势300KW型弹簧圆锥破碎机结构设计【全套CAD图纸】._文档投稿赚钱网 - 互联网数据 -2014年10月25日-主电动机的选择及传动比的分配 235.1.1电动机的选择 23 5.2 传动装置的.相对而言,弹簧圆锥破碎机作为矿山和煤炭最常用的破碎机械,因为它的功率大、.第6页长城学院本科毕业设计（论文）中期检查表系：工程技术系专业：机械设计制造及其自动化检查日期：2015年4月7日学生姓名张宏宝论文题目圆锥破碎机设计任务书已完成（），进行中（）参考文献 11 篇：其中外文文献 0 篇外文翻译已完成（），进行中（）；完成字数约： 3000字（翻译成的汉字字数）开题报告已完成（），进行中（）；完成字数约： 3000 字正文已完成（），进行中（）；完成比比例： 60 %已完成的任务目前完成了开题报告、任务书、外文翻译、文献综述，以及部分设计说明书的撰写。待完成的任务完成对剩余部分设计说明书的撰写，并在老师指导下进行修改完成初稿，完成设计图纸的绘制。存在的问题设计过程中某些结构的设计不够完善，某些计算过程不够详细。采取的办法通过查阅相关的资料，询问指导老师以及与同学相互交流，来解决设计过程中存在的问题。指导教师意见指导教师签名：注：按表中的要求填写，选项打钩（）；毕业论文（设计）教师指导记录表毕业论文（设计）题目圆锥破碎机设计学生姓名张宏宝系（部）工程技术系学生学号05211513专业班级11级机制5班指导教师姓名牛博英职称讲师主要指导内容：确定毕业设计题目，布置任务，指导完成开题报告的准备工作。指导时间： 2014 年 12月 23 日主要指导内容：查阅资料，完成开题报告，并开始准备毕业设计的相关工作。指导时间：2015 年 1月 8 日主要指导内容：通过交流，确定毕业设计的总体方向，并指出一些错误，帮助解决某些问题。指导时间：2015 年 2 月 4 日主要指导内容：帮助完善一些设计过程中结构上的缺陷和计算过程中的不足。指导时间： 2015年 3月20 日注：此表由指导教师按毕业论文（设计）的主要工作阶段填写主要指导内容。系主任签字（盖章）：外文资料翻译译文圆锥破碎机圆锥破碎机适合破碎各种中等或中等以上硬度的矿石和岩石。弹簧圆锥破碎机，颚式破碎机相比，结构稳定，效率高，调整方便，和经济的使用等破碎机弹簧保险系统作为超载保护系统使金属通过，以免损坏圆锥破碎机破碎腔。安全系统采用干油和水两种密封形式，使石膏粉和发动机油分开，以确保可靠的性能。这种类型的破碎腔的大小取决于喂养和粉碎产品的纯度。标准型（PYB）适用于中碎，介质类型适用于中等或细碎，短头型适用于细碎。弹簧圆锥破碎机的工作原理：圆锥破碎机粉碎依靠动锥和定锥工作表面之间的材料。因此，它是更先进，效率高于颚式破碎机。动锥球状支持轴承和固定设置在偏心套挂直立轴和轴套上设置停止推轴承。由偏心轴驱动动锥和直立轴套在一起。由偏心轴套带动水平轴和fimbriated齿轮，轮输送带是由电机驱动，通过V带。安装在竖井下部偏心套。当偏心套筒旋转时，有一个圆锥形轴表面内衬。何时动锥附近的固定锥，岩石研磨成块，当锥叶，研磨材料出院孔排出。定锥可以上升或下降由调整设置调整泄水孔的宽度，因此输出的大小取决于泄水孔的宽度。激烈的竞争和原材料价格的强烈波动，采矿业带来一个恒定的努力，以找出更多的精力和成本效益的解决方案。山特维克矿山工程参与这方面的发展，以满足客户的需求。于2009年推出多项新产品，包括圆锥破碎机的创新解决方案。山特维克Flexifeed是一个独特的，专利的设计和功能，提高生产力和提高挤压材料的质量与地幔的新类型。地幔提供了更好地利用破碎腔和整个腔的磨损更均匀，使用寿命延长20和50之间，根据不同的应用。山特维克圆锥破碎机是设计先进的破碎机，它的体积小并且性能好。他们有很高的效率，并有非常好的产品的形状。它可以与液压调整的CSS结合，自动化选项，选择几个不同的破碎室，还有其他许多高性能的特点，每个模型是通用的，对用户有利并且高生产力。山特维克CS-CH系列圆锥破碎机具有广泛的使用领域，因为他们可以很容易地在生产中的变化，通过正确的选择破碎腔和偏心距相匹配。我们的圆锥破碎机是理想的二级和三级破碎机，结构紧凑，易于设计到服务，是作为移动装置的理想选择。我们的破碎机提供过载自动保护，并可以与我们的自动设置系统ASRI的配备配合。该系统优化圆锥破碎机的效率高，可以自动适应破碎机的饲料条件的变化。通过不断为破碎机衬板磨损的测量和补偿，ASRI让您充分利用破碎机衬板和时间表衬板更换，以配合计划的维修站。 ASRI也有助于保持您的破碎物料储备。这最大化岩石破碎功能，这有助于优化您的最终产品的质量。高性能、最低的总成本液压调整CS的CH山特维克生产破碎机的特点是强大的设计和高性能。它可以与中电的破碎室组合，高功率电机给这些破碎机提供足够的能力，它可以在大多数情况下，与其他的，更大的破碎机相媲美。中电的优点是：恒饲料接受能力 -增加产出 -增加高品质的产品 -增加班轮生活 -降低的总成本。山特维克圆锥破碎机，可配备自动设定系统，ASRI，这可以提高性能更加，也提供了集成先进的工厂控制系统。电破碎腔。中电表示定班轮性能。几乎垂直剖面的进料口区是指腔的形状，保持整个穿着寿命大致维持不变。我们的圆锥破碎机具有广泛的使用领域。每个模型可用于多种标准破碎腔，破碎机可以很容易地在生产中的变化，通过正确的选择破碎腔和偏心距相匹配。山特维克圆锥破碎机是结合的二次破碎机颚或主旋回破碎机，或在第三或第四破碎阶段的最佳选择。由于其内置的多功能性，这些破碎机将让你应付大多数的生产需求在不断变化的未来。有几个标准的破碎腔破碎机，可以很容易地匹配生产的变化，正确的选择破碎腔和偏心距。完全控制的过程 Hydroset系统提供安全和设置调节功能，并采用了重型液压缸，它支持的主轴，并调整其位置。 Hydroset系统提供过载自动保护，允许通过的流浪汉铁或其他不可破碎的的材料。然后系统会自动返回到原来的位置主轴顺利。配备自动设置系统，ASRI时，圆锥破碎机，破碎破碎机内的实际负载的连续监测。这使得它可以让您在任何时候都挤从你的机器的最终性能优化破碎机utlilization。可以配备破碎机与ASRI，监控式破碎机的负荷。这使结果大大改善和优化破碎机的利用率。易于操作和维护已经支付给容易破碎机操作和维护尽可能多的关注。所有的服务和检查开展以后，这使得工作更容易和维护成本更低。强大的密封式破碎机的内部力学，提供更有效的保护，防止灰尘和其他有害微粒 -减少了维护和提高破碎机的使用寿命。自动设置调节系统ASRI，不仅优化了生产，也使衬板磨损的轨道。这使得它容易计划班轮变化，并最大限度地减少生产中断。除了高容量，山特维克CS和通道式破碎机结构紧凑，这使得它们很容易移动和安装。强大的密封式破碎机的内部力学，提供更有效的保护，防止灰尘和其他联合国通缉颗粒 -减少了维护和提高破碎机的使用寿命。建立强大的客户关系是高度优先考虑，在我们的日常工作，以帮助您保持您的山特维克破碎系统在运作，以提高您的正常运行时间和生产率，降低成本，并为您提供最好的，可能的经济总量。 -山特维克拥有丰富的经验和遍布全球，以提供完全支持你的球队。 -山特维克拥有一个高效的，全球性的服务和分销网络，以确保所有必要的零件和耗材可供您根据自己的需要。 -山特维克提供密集的训练课程，量身定制，以适应您的需求，以帮助实现最佳的设备性能。 -山特维克提供高效，具有成本效益的维修和重建服务，当它成为必要，更经济，有利于环境的设备维修，检修或重建。无论您需要什么，无论你在哪里，无论时间，山特维克在这里支持你。容量、速率性能数据都是近似值，并给予指示式破碎机可以产生什么。它们适用于开路干燥物料的破碎与1600 kg/m3的散装密度。据推测，比破碎机的封闭端设置（CSS）的材料更精细的饲料中删除。我们咨询关于破碎机的应用，因为选择的偏心距，还原度，材料的可破碎性（WI），饲料的粒度分析，在饲料中的任何二次破碎的电路和水分含量的设计都影响性能破碎机这使得市场上的圆锥破碎机的最好的功能一个易于维护的破碎，从上面的维护和检查。破碎机具有破碎腔为标准的电。一个上部外壳是用于所有的破碎腔。坚固的设计提供了必要的粉碎了额外的硬质材料的强度和稳定性。设计也导致了维护成本低。检查孔提供在下部外壳。准备安装，自动设置调节系统ASRI。1。从特殊合金锰钢衬板，使用寿命长。2。一个过载自动保护系统是标准的。CH880具有限压阀。其他的尺寸有一个累加器。3。由自润滑密封环式破碎机的内部保护灰尘。4。下部外壳武器有特殊合金钢衬板。5。安静的操作和硬化，螺旋截齿锥齿轮的寿命长，感谢。6。产品曲线和能力，可以优化，通过调整破碎机附带的偏心率TRIC套管。7。大型饲料开幕。两个上部外壳武器对特殊合金钢的强劲衬垫磨损保护。8。主轴通过替换能够套和内部headnut的的保护。9。电破碎腔设计维护整个进料口的衬的整个生命。10。齿隙容易调整。11。稳健设计的齿轮轴集会。建成一个单一的单位，可以不拆除破碎机外的齿轮轴的轴承。12。油罐单位？过滤？冷却和加热吗？循环泵吗？显示器的温度和流量？联锁润滑A.独立蜘蛛轴承的润滑。B.油箱装置自动保持油流的各种轴承。此系统可充分润滑前启动以来泵是独立的破碎机，破碎机本身。自动过滤和冷却的油。为润滑和Hydroset系统的油箱是一个自足的单位，纳入过滤器，加热和冷却设备，水泵，温度和流量监视器和电气联锁。C.的齿轮轴单位具有独立的润滑。山特维克是一家全球性的工业集团，拥有先进的产品和世界领先地位，在选定的领域 -金属切削加工，采矿和建筑行业，不锈钢材料，特种合金，金属和陶瓷电阻材料以及工艺系统设备和工具的工具。集团在2009年有130个国家的约44,000名员工和代表年销售额近瑞典克朗72000 M。山特维克矿山和建设，是山特维克集团内的业务领域和全球领先的设备供应商，水泥硬质合金工具，服务和为挖掘和大小的岩石和矿物的采矿和建筑行业的技术解决方案。 2009年度的销售总额中号约32600亿瑞典克朗，拥有约14,400名员工。我们的圆锥破碎机具有广泛的使用领域。每个模型可用于多种标准破碎腔。破碎机，可以很容易地在生产中的变化，通过正确的选择破碎腔和偏心距相匹配。山特维克圆锥破碎机作为二级破碎机的最佳选择。这个“专门设计”。“山特维克CH890圆锥破碎机山特维克CH895圆锥破碎机的新主轴，从一个新的高强度材料制成，能够承受恶劣的开采强度优化底部外壳设计要求，同时允许更大的负载。简单地说，两个新的CH系列圆锥破碎机的破碎锥模型。这些新配备1100马力和1400马力发动机，这使他们在世界上最大和最强大的圆锥破碎机破碎机。新的CH圆锥破碎机使用众所周知的山特维克hydroset概念，为线路设置。山特维克圆锥破碎机是先进的设计，小体积和高容量大小。他们有很高的效率降低，并给予非常好的产品的形状。与CSS的液压调整，自动化选项，选择7个不同的破碎室，和其他许多高性能特点，每一个模型是通用的，用户友好和高生产力。每个山特维克圆锥破碎机是一个诀窍和经验，通过三维CAD和有限元分析（FEA）优化产品。的应力，应变，冲击，变形，热负荷，振动和噪音广泛的负载条件下，几乎每个模型进行测试。在现实的结果是出色的可靠性。山特维克新的移动圆锥破碎机的发展计划完成田间试验.非常成功的山特维克厘米1208i移动下颚现由CM H4800i称赞。业务改进设计，包括一个扩展的接驳料斗，从以前的颚式破碎机或接受能力从轮式装载机的饲料，如果作为一个独立的单元操作，非常灵活的单位，以应付激增饲料。完全自动化的CM4800i，启动和关闭顺序自动执行。单元操作进行监控和管理的“智能”控制系统，还提供了一个完整的生产，经营，服务和故障历史。此信息提供了极大的支持，运营商以及服务工程师。操作，CM4800i是在它的应用非常灵活，允许从特粗腔选择与名义230毫米饲料，美术室为第三产业的最终聚集。此外，饲料破碎机安排的事态发展，确保提高减少和能力，共同操作的新CM4800i汇集了两个最强大的，可以作为完整的单位运输破碎机在他们的阶级，让网站的运行轨道和轨道场外。山特维克移动破碎范围正在扩大与引进QH440期待已久的轨道式圆锥破碎机，目的是在最苛刻的总制片。在这种革命性的模型的中心，坐落在山特维克CH440圆锥破碎机，已使用超过50年的最艰巨的静态应用。它可以处理高达215厘米的材料和优秀减少比例和cubicity的，是能够产生高达388 TPH。本机是专为便于移动，运输和快速设置时间，这使得它适应性强，以达到最偏远的地区内部和外部的采石场。主要特点包括：重型，耐磨输送带液压折叠；双线圈金属探测器；自动化材料最大的生产，减少和形状的饲料控制；两个卡特彼勒C13层3A及3B发动机提供440马力，328千瓦；直接驱动，以确保最大的电力输送和燃油效率；从“我”梁重型底盘构造，以确保最大的耐久性；配有四个顶腿最大的稳定性；广泛的选择，以适应各种气候和需要选装；最新的EC标准设计，操作人员的安全，作为一个优先事项；全球售后支持标准的零件库存，以确保最大的正常运行时间； QH440有选择6个不同的粉碎室，从细额外的课程，与8个不同的灌木设置范围从16mm到44毫米配对。对产品的形状和分级可以很容易地调整改变的罚球，以确保机器提供了确切的质量和所需材料的数量，二级和三级应用。这些独特的功能，使QH440移动圆锥破碎机在市场上最灵活。山特维克QH440圆锥破碎机所有这些突出的特点，是注定要成为市场的领导者，将进一步巩固香港作为优质移动式破碎机和安检制造商山特维克的威信最大的山特维克圆锥破碎机将安装在纳米比亚的铀矿 - 中国最大的山特维克圆锥破碎机，CH880s第九是被安装在新建Trekkopje在纳米比亚的铀矿项目。顺序如下交付突破性六塔蒂镍矿于2007年在博茨瓦纳类似破碎机，根据加文哈里斯，山特维克矿山工程为非洲区域销售经理。超过USD700中号纳米比亚项目 - 拥有全球的法国能源集团Areva - 是一个非常大的，低档的，浅层的铀源，包括两个存款; Trekkopje存款和克莱Trekkopje存款，位于相距约七公里。该矿有望成为世界十大铀矿山，当它全面投产，这也将是一个低成本的五大露天矿在世界铀操作之一。采矿矿权覆盖面积超过30,000公顷，位于以南35公里的属性和新开发的兰格海因里希铀矿位于东南81公里的罗辛铀矿。六山特维克破碎机，将用于处理100,000吨矿石，每天从一个开放的坑位于干旱的沙漠地区内陆从斯瓦科普蒙沿海镇约65公里的操作，将在瑞典山特维克厂房及生产通过纳米比亚的沃尔维斯湾港口交付给矿。安装定于今年十月（2010年）。 Trekkopje矿，去年开始生产少量的铀氧化物，预计到2012年达到满负荷生产。采矿活动，包括表土和覆盖层去除，钻孔，爆破，装载，矿石处理厂喂养。从坑中取出的矿石将被运到附近的一个可移动的初级破碎，然后输送到两山特维克CH880破碎为二级破碎，四CH880破碎机，三级破碎，生产前的最终产品-38毫米大小材料传递到agglomerators和堆浸垫。据山特维克采矿设备供应商全球范围内行之有效的高效率和可靠性CH880破碎机的丰富经验，加文哈里斯，山特维克获得订单的主要原因。“这是由阿海珐矿业放置在非洲的第一山特维克秩序，我们很高兴能够Trekkopje矿供应商之一。由于阿海珐矿业是在该领域全球最大的公司之一，这将是一个重视采矿设备供应商山特维克参考，“哈里斯说。外文原文Cone CrushersCone Crusher is suitable to crush various kinds of ores and rocks of medium or above medium hardness.Compared with Jaw Crusher, Spring Cone Crusher is of stable structure, high efficiency, easy adjustment,and economical using etc. The spring safety system of crusher acts as an overloading protection system that allows metals to pass through the crushing chamber so as not to damage the Cone Crusher. The safety system uses dry oil and water as two kinds of sealed formation to make plaster powder and engine oil separated to make sure reliable performance. This type of crushing chamber depends upon the size offeeding and fineness of the crushed product. The standard type (PYB) is applied to medium crushing, themedium type is applied to medium or fine crushing and the short head type is applied to fine crushing. Working Principle of Spring Cone Crusher: Spring Cone Crusher crushes materials by the working surface between the movable cone and fixed cone.So it is more advanced and efficiency than Jaw Crusher. The movable cone is supported by spherical bearing and fixed on an hanging erect shaft which is set in the eccentric sleeve, and the sleeve is set on the stopping and pushing bearing. The movable cone and erect shaft are driven by the eccentric shaft sleeve together. The eccentric shaft sleeve is driven by horizontal shaft and fimbriated gear, and thwheelof the conveyor belt is driven by motor through v-belts. The lower part of vertical shaft is installed in theeccentric sleeve. When the eccentric sleeve rotates, there is a conical surface lined out by the shaft. When the movable cone comes near the fixed cone, rocks are grinded into pieces, when the cone leaves, grindedmaterials is discharged from the discharge hole. The fixed cone can be ascended or descended by adjusting setting to adjust the width of discharge hole; consequently the output size is determined.Intense competition and strong fluctuations in the price of raw materials entail a constant endeavor by the mining industry to identify more energy and cost-efficient solutions. Sandvik Mining and Construction is participating in this development to meet the demands of customers. A number of new products were launched in 2009, including an innovative solution for cone crushers. The Sandvik Flexifeed is a new type of mantle with a unique, patented design and functionality that boosts productivity and raises the quality of crush material. The mantle offers better utilization of the crushing chamber and more uniform wear of the entire chamber, extending the service life by between 20 and 50%, depending on the application.Sandvik cone crushers are of advanced design with a small footprint and high capacity in relation to size. They have high reduction efficiency and give very good product shape. With hydraulically adjusted CSS, the option of automation, a choice of several different crushing chambers, and many other high-performance features, each model is versatile, user-friendly and highly productive. The Sandvik CS- and CH-series of cone crushers have a wide field of use as they can easily be matched to changes in production through the proper selection of crushing chamber and eccentric throw. Our cone crushers are ideal for secondary and tertiary crushing and the compact and easy-to-service design makes them a perfect choice for mobile installations. Our crushers provide automatic overload protection and can be equipped with our automatic setting system ASRi. This system optimizes cone crusher efficiency and automatically adapts the crusher to variations in feed conditions. By continuously measuring and compensating for crusher liner wear, ASRi allows you fully utilize crusher liners and schedule liner replacements to coincide with planned maintenance stops. ASRi also assists in keeping your crusher choke fed. This maximizes rock-on-rock crushing, which helps to optimize the quality of your final product. High Performance Lowest Total Cost：The hydraulically adjusted CS & CH cone crushers manufactured by Sandvik are characterized by robust design and high performance. In combination with the CLP crushing chambers, high motor powers give these crushers capacities which are in most cases comparable with those of other, larger crushers. The CLP advantages are: Constant feed acceptance capability Increased output High-quality products Increased liner life Lowest total cost Sandvik cone crushers can be equipped with an automatic setting system, ASRi, which can improve performance even more and also provides integration with sophisticated plant control systems. CLP crushing chamber. CLP stands for Constant Liner Performance. The almost vertical profile of the feed opening area means that the shape of the chamber remains virtually unchanged throughout the wearing lifeExcellent Versatility Our cone crushers have a wide field of use. Several standard crushing chambers are available for each model. The crushers can easily be matched to changes in production through the proper selection of crushing chamber and eccentric throw. Sandvik cone crushers are an excellent choice as secondary crushers in combination with a jaw or a primary gyratory crusher or in the third or fourth crushing stage. Thanks to their built-in versatility, these crushers will enable you to cope with most production requirements in a changing future.Several standard crushing chambers are available. The crushers can easily be matched to changes in production by the proper selection of crushing chamber and eccentric throw.Full Control of the Process The Hydroset system provides safety and setting adjustment functions, and incorporates a heavy-duty hydraulic cylinder which supports the mainshaft and adjusts its position. The Hydroset system provides automatic overload protection to permit the passage of tramp iron or other uncrushable material. The system then automatically returns the mainshaft smoothly to its original position. When the cone crusher is equipped with our automatic setting system, ASRi, the actual crushing load inside the crusher is continuously monitored. This makes it possible to optimize crusher utlilization allowing you to squeeze the ultimate performance from your machine at all times. The crushers can be equipped with ASRi, which monitors the load on the crusher. This gives considerably improved results and optimum crusher utilization.Easy to Handle and Maintain Much attention has been paid to making our crushers as easy to operate and maintain as possible. All service and inspection is carried out from above, which makes the work easier and the maintenance costs lower. Robust sealing to the inner crusher mechanics provides more effective protection against dust and other unwanted particles reducing maintenance and increasing the life of the crusher. The automatic setting regulation system ASRi, not only optimizes production, it also keeps track of liner wear. This makes it easy to plan liner changes and minimize interruptions in production. In addition to the high capacity, Sandvik CS & CH crushers are compact, which makes them very easy to move and to install. Robust sealing to the inner crusher mechanics provides more effective protection against dust and other un-wanted particles reducing maintenance and increasing the life of the crusher.Easy to Handle and Maintain Much attention has been paid to making our crushers as easy to operate and maintain as possible. All service and inspection is carried out from above, which makes the work easier and the maintenance costs lower. Robust sealing to the inner crusher mechanics provides more effective protection against dust and other unwanted particles reducing maintenance and increasing the life of the crusher. The automatic setting regulation system ASRi, not only optimizes production, it also keeps track of liner wear. This makes it easy to plan liner changes and minimize interruptions in production. In addition to the high capacity, Sandvik CS & CH crushers are compact, which makes them very easy to move and to install.Robust sealing to the inner crusher mechanics provides more effective protection against dust and other un-wanted particles reducing maintenance and increasing the life of the crusher.Customer Satisfaction Building strong customer relationships is highly prioritized in our daily work to help you keep your Sandvik crushing system in operation, to improve your uptime and productivity, lower your costs and provide you with the best, possible total economy. - Sandvik has vast experience and teams spanning the globe in order to provide you with total support. - Sandvik has a highly efficient, worldwide service and distribution network to make sure all essential parts and consumables are available to you according to your needs. - Sandvik offers intensive training courses tailored to fit your needs in order to help achieve optimum equipment performance. - Sandvik offers efficient, cost-effective repair and rebuilding services when it becomes necessary, more economical or environmentally beneficial to repair, overhaul or rebuild the equipment. Whatever your needs are, wherever you are and whatever the time is, Sandvik is here to support you.Dont compromise. Genuine parts payoff! Capacity, MTPH Performance figures are approximate and give an indication of what the crusher can produce. They apply to open circuit crushing of dry material with a bulk density of 1600 kg/m3. It is assumed that material much finer than the crushers closed side setting (CSS) is removed from the feed. Consult us regarding the application of the crusher since the chosen eccentric throw, degree of reduction, the materials crushability (Wi), the size analysis of the feed, the design of any recrushing circuit and the moisture content in the feed all affect performance of the crusher.Features which make our cone crushers the best on the market An easy-to-maintain crusher. Maintenance and inspection from above. The crusher has a CLP crushing chamber as standard. One topshell is used for all crushing chambers. The robust design provides the strength and stability necessary for the crushing of extra-hard materials. The design also results in low maintenance costs. Inspection holes are provided in the bottomshell. Prepared for the installation of ASRi, the Automatic Setting Regulation system. 1. Long life from liners of special alloy manganese steel. 2. An automatic overload protection system is standard. The CH880 has a pressure limiting valve. Other sizes have an accumulator. 3. The interior of the crusher is protected from dust by a selflubricating seal ring. 4. The bottomshell arms have liners of special alloy steel. 5. Quiet operation and long life thanks to bevel gears with hardened, spiral-cut teeth. 6. Product curve and capacity can be optimized by adjusting the eccen tric bushing supplied with the crusher. 7. Large feed opening. The two topshell arms are protected against wear by robust liners of special alloy steel. 8. Mainshaft protected by replace able sleeve and inner headnut. 9. CLP crushing chamber design maintains feed opening throughout the entire life of the liners. 10. Easy adjustment of gear backlash. 11. Robust design of the pinionshaft assembly. The pinionshaft and its bearings are built as a single unit which can be removed without taking the crusher apart. 12. Oil tank unit ? filtration ? cooling and heating ? circulation pump ? monitors for temperature and flow rate ? interlocks Lubrication A. Separate lubrication for the spider bearing. B. The oil tank unit automatically maintains oil flow to the various bearings. This system permits full lubrication even before the crusher itself is started since the pump is independent of the crusher. The oil is filtered and cooled automatically. The oil tank for the lubrication and Hydroset systems is a self-contained unit incorporating filters, heating and cooling equipment, pumps, temperature and flow rate monitors and electrical interlocks. C. The pinionshaft unit has separate lubrication. Sandvik is a global industrial group with advanced products and world-leading positions in selected areas tools for metal cutting, equipment and tools for the mining and construction industries, stainless materials, special alloys, metallic and ceramic resistance materials as well as process systems. In 2009 the Group had about 44,000 employees and representation in 130 countries, with annual sales of nearly SEK 72,000 M. Sandvik Mining and Construction is a business area within the Sandvik Group and a leading global supplier of equipment, cemented-carbide tools, service and technical solutions for the excavation and sizing of rock and minerals in the mining and construction industries. Annual sales 2009 amounted to about SEK 32,600 M, with approximately 14,400 employees. Our cone crushers have a wide field of use. Several standard crushing chambers are available for each model. The crushers can easily be matched to changes in production through the proper selection of crushing chamber and eccentric throw. Sandvik cone crushers are an excellent choice as secondary crushers this Dedicated by Design.” Sandvik CH890 cone crusher Sandvik CH895 cone crusher The new mainshaft, made from a new high-strength material, is designed to withstand harsh mining requirements while the strength-optimized bottomshell design allows for greater loads. Simply stated, the heavy-duty of two new cone crusher models in the CH series of cone crushers. These new crushers are equipped with 1100 hp and 1400 hp motors respectively, which make them the biggest and most powerful cone crushers in the world. The new CH cone crushers use the well known Sandvik hydroset concept for on line setting. Sandvik cone crushers are of advanced design with a small footprint and high capacity in relation to size. They have high reduction efficiency and give very good product shape. With hydraulically adjusted CSS, the option of automation, a choice of 7 different crushing chambers, and many other high-performance features, each model is versatile, user-friendly and highly productive. Every Sandvik cone crusher is a product of know-how and experience optimized by 3D CAD and Finite Element Analysis (FEA). Each model is tested virtually for stress, strain, shock, deformation, thermal loading, vibration and noise under a wide range of load conditions. The result in reality is exceptional reliability.Sandviks New Mobile Cone Crusher development programme completes field trials The highly successful Sandvik CM 1208i mobile jaw is now complimented by the CM H4800i. Operational improvements to the design includes an extended feeder hopper to cope with surge feed from a previous jaw crusher or the ability to accept feed from a wheeled loader if operated as a stand alone unit, making the unit very flexible. The CM4800i is fully automated, with start-up and shut down performed automatically in sequence. Operation of the unit is monitored and managed by the “intelligent” control system that also provides a full history of the production, operation, service and malfunctions. This information provides great support to the operator as well as the service engineer. Operationally, the CM4800i is very flexible in its application, permitting chamber selection from Extra Coarse with a nominal 230mm feed, to a Fine chamber for tertiary production of final aggregates. Also, developments to the feed arrangement of the crusher ensure improved reduction and capacity. Operation of the CM1208, together with the new CM4800i brings together two of the most powerful crushers in their class that can be transported as complete units, allowing track-on and track off site to site operation. Sandvik announces the launch of the new mobile QH440 cone crusher Sandvik is expanding its mobile crushing range with the introduction of the long-awaited QH440 track mounted cone crusher, aimed at the most demanding of aggregate producers. At the centre of this revolutionary model sits the Sandvik CH440 cone crusher, which has been used in the most arduous static applications for over 50 years. It can process material of up to 215 cm and is capable of producing up to 388 tph, at an excellent reduction ratio and cubicity. The machine is designed for ease of mobility, transportation and quick set up time, which makes it adaptable to reach the most remote areas within and outside the quarry. The key features include: Heavy duty, wear resistant hydraulically folding feed conveyor Dual coil metal detector Automated material level feed control for maximum production, reduction and shape CAT C13 Tier 3A & 3B Engines both delivering 440 HP, 328 kW Direct drive to ensure maximum power delivery and fuel efficiency Chassis constructed from a heavy duty “I” beam to ensure maximum durability Fitted with four jacking legs for maximum stability Wide selection of optional extras to suit every climate and need Designed with the latest EC standards, with operator safety as a priority Global aftermarket support, with standard stock parts to ensure maximum uptime The QH440 comes with a choice of six different crushing
