发动机测扭油缸机加工艺及磨工夹具设计【5张CAD图纸+毕业论文】【答辩通过】

收藏

资源目录
跳过导航链接。

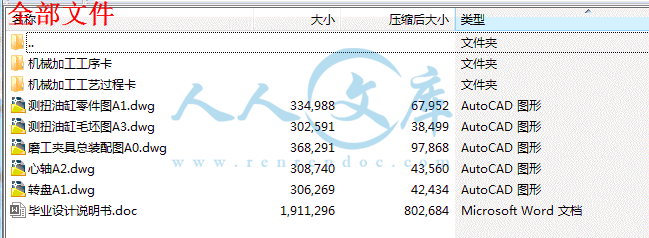

发动机测扭油缸机加工艺及磨工夹具设计【全套CAD图纸+毕业论文】【答辩通过】.rar

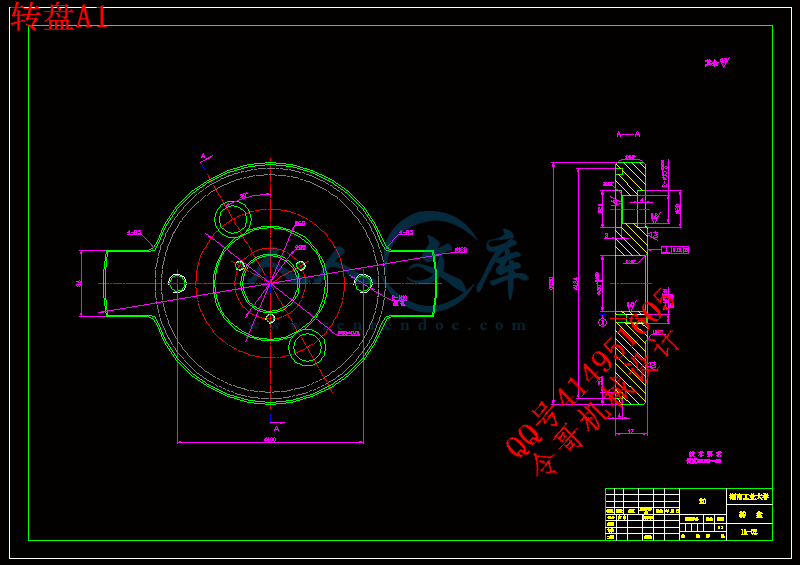

转盘A1.dwg---(点击预览)
磨工夹具总装配图A0.dwg---(点击预览)

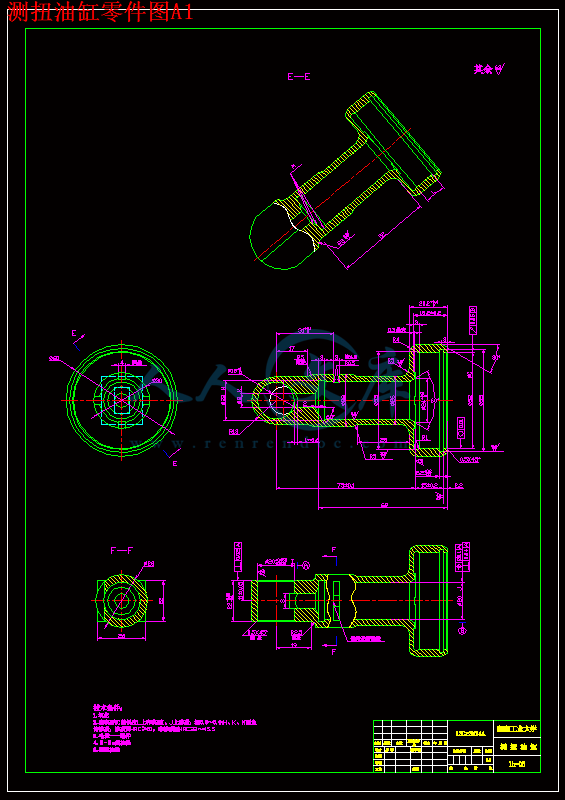

测扭油缸零件图A1.dwg---(点击预览)

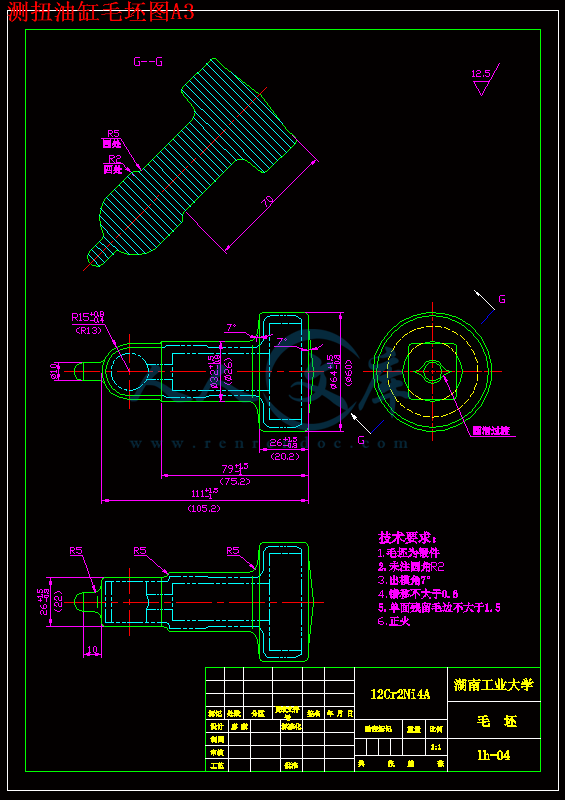

测扭油缸毛坯图A3.dwg---(点击预览)
毕业设计说明书.doc---(点击预览)

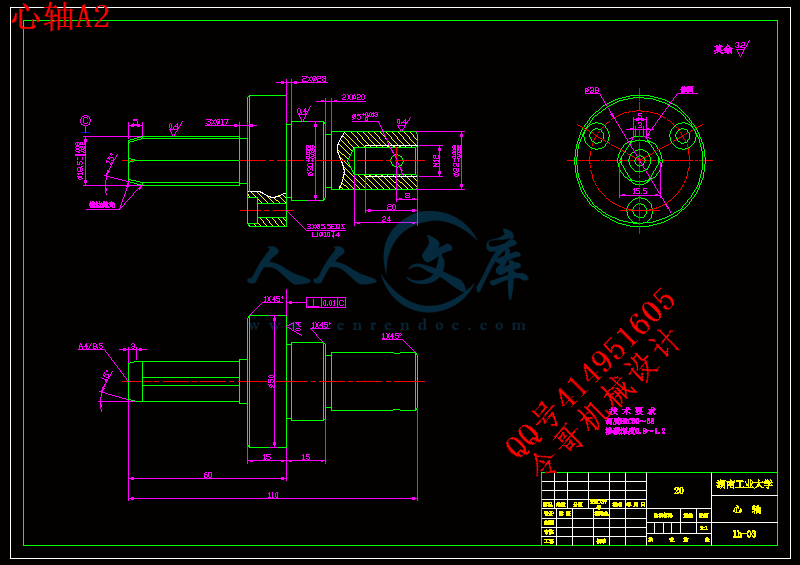

心轴A2.dwg---(点击预览)
机械加工工序卡
机械加工工序卡95.dwg---(点击预览)
机械加工工序卡90.dwg---(点击预览)
机械加工工序卡85.dwg---(点击预览)
机械加工工序卡80.dwg---(点击预览)
机械加工工序卡75.dwg---(点击预览)
机械加工工序卡70.dwg---(点击预览)
机械加工工序卡65.dwg---(点击预览)
机械加工工序卡60.dwg---(点击预览)
机械加工工序卡55.dwg---(点击预览)
机械加工工序卡50.dwg---(点击预览)
机械加工工序卡5.dwg---(点击预览)
机械加工工序卡45.dwg---(点击预览)
机械加工工序卡40.dwg---(点击预览)
机械加工工序卡35.dwg---(点击预览)
机械加工工序卡30.dwg---(点击预览)
机械加工工序卡25.dwg---(点击预览)
机械加工工序卡205.dwg---(点击预览)
机械加工工序卡200.dwg---(点击预览)
机械加工工序卡20.dwg---(点击预览)
机械加工工序卡195.dwg---(点击预览)
机械加工工序卡190.dwg---(点击预览)
机械加工工序卡185.dwg---(点击预览)
机械加工工序卡180.dwg---(点击预览)
机械加工工序卡175.dwg---(点击预览)
机械加工工序卡170.dwg---(点击预览)
机械加工工序卡165.dwg---(点击预览)
机械加工工序卡160.dwg---(点击预览)
机械加工工序卡155.dwg---(点击预览)
机械加工工序卡150.dwg---(点击预览)
机械加工工序卡15.dwg---(点击预览)
机械加工工序卡145.dwg---(点击预览)
机械加工工序卡140.dwg---(点击预览)
机械加工工序卡135.dwg---(点击预览)
机械加工工序卡130.dwg---(点击预览)
机械加工工序卡125.dwg---(点击预览)
机械加工工序卡120.dwg---(点击预览)
机械加工工序卡115.dwg---(点击预览)
机械加工工序卡110.dwg---(点击预览)
机械加工工序卡105.dwg---(点击预览)
机械加工工序卡100.dwg---(点击预览)
机械加工工序卡10.dwg---(点击预览)
机械加工工序卡0.dwg---(点击预览)
机械加工工艺过程卡
压缩包内文档预览:
预览图
编号:445155    类型:共享资源    大小:2.27MB    格式:RAR    上传时间:2015-06-30 上传人:好资料QQ****51605 IP属地:江苏
45
积分
关 键 词:
发动机 测扭油缸机加 工艺 磨工 夹具 设计 全套 cad 图纸 毕业论文 答辩 通过
资源描述:


本次设计是飞机发动机上的一个测扭油缸零件的加工工艺规程及关键工序的专用夹具设计。测扭油缸零件是飞机发动机上经常遇到的典型零件之一。它属于长套筒薄壁类零件,体积小,结构形状较复杂,精度要求比较高,在发电机中起很大的作用。

首先我对测扭油缸零件进行了工艺分析,然后针对其工艺特点设计了机械加工工艺规程,制定了加工工序卡;为保证生产效率较高,产品质量合格,结合生产加工的实际情况,在关键工序第95道工序上设计了专用磨工夹具。在磨工夹具的设计中,定位方式采用一面一内圆面一孔角向定位、夹紧装置采用螺旋压板机构。从而保证工件的加工精度,并使装夹方便、快捷可靠。在整个加工工艺过程中选用了车床、铣床和磨床。


关键词:测扭油缸,机械加工工艺,磨工夹具


ABSTRACT


This is a special fixture design used in the processing technical regulations and key process for a spare the fuel tank on certain engine. The fuel tank of a typical part in the aeroengine. It belongs to a long sleeve thin-walled parts, small size, shape more complex structure, relatively high accuracy in generating significantly in the role.

The design of the first test on a twisted parts of the fuel tank and then for its design of the mechanical characteristics of a point of order processing, development of the processing card; So as to guarantee the high efficiency and qualified products ,combine the practical situation of producing and processing ,design a grinding fixture at the key process 95. In the design of grinding fixture ,locating system is to adopt one hole one plane angular allocation to positioning ,and holding fixture use the spiral clamping mechanism. Lathe ,miller and grinder machine are selected and put to use during the whole processing technical regulation .

Keywords: Twisted measured the fuel tank, Machining process, Mill workers Fixture

目  录


第1章  绪论··················1

1.1 选题来源········1

1.2  机械加工工艺及夹具设计现状·····························1

1.3  主要设计内容及思路············3

1.4  预期设计成果························3

第2章 测扭油缸工艺规程设计································4

  2.1  零件分析···························4

2.1.1  测扭油缸的作用··········4

2.1.2  测扭油缸的工艺分析·············································································4

  2.2  毛坯设计···························10

   2.2.1 确定毛坯的生产类型························10

2.2.2 材料分析························10

2.2.3  确定毛坯的种类和制造方式························10

2.2.4  毛坯形状与尺寸的确定··································11

  2.3  工艺路线的制订···············12

2.3.1  加工方法的选择·························13

2.3.2  加工阶段的划分························17

2.3.3  工序集中与分散·······················18

2.3.4  工序顺序的安排························19

2.3.5  工艺路线方案的确定··············20

  2.4  工序设计·························26

2.4.1  基准的选择························26

2.4.2  加工余量的确定·····························28

2.4.3  工序尺寸及其公差的确定··············30

2.4.4  设备、工艺装备的选择····················34

第3章  磨床夹具的设计············35

  3.1  分析原始资料、明确设计任务·····························35

  3.2  磨床夹具的作用及设计要求·······························35

  3.3  磨床夹具定位装置设计············36

3.3.1  定位所需限制的自由度分析·························36

3.3.2  定位元件设计····················37

3.4  磨床夹具夹紧装置设计·····················38

3.4.1  夹紧方案的选择···············38

3.3.2  夹紧力的计算···················39

3.3.3  夹紧机构设计··················39

3.5  夹具体及其它装置设计··············41

3.6  磨床夹具的精度计算与分析·······41

3.7  夹具使用及维护注意事项·········43

结论··········45

参考文献·····················46

致谢········47

附录1零件图纸

附录2工艺规程

附录3设计图纸



第1章  绪 论

1.1选题来源

测扭油缸零件是中国南方航空动力有限公司生产的涡桨6飞机发动机测扭机构中的一个零件。测扭油缸属于典型的长套筒薄壁类零件,体积小,结构形状较复杂,精度要求比较高,在发电机中起很大的作用。

飞机的心脏是发动机,发动机使燃料在燃烧室内燃烧,将热能转变为机械能,它是动力的源泉。

飞机发动机中的测扭机构是用来感受第二级中间齿轮架的扭矩,并通过滑油压力表测量测扭油缸内平衡该扭矩的油压,指示出发动机输给螺旋桨的功率。

测扭机构共有6套测扭油缸─测扭活塞组件。每个测扭活塞都用测扭活塞固定销固定在减速器匣的凸耳内,而测扭油缸则用测扭油缸固定销与测扭油缸支承的凸耳连接。

可见,测扭油缸是发动机中必不可少的零件。

测扭油缸零件自设计到生产已有很长的历史,经过多次设计改进,其性能已得到了很大的提高,但随着机械制造业和机床加工工艺及夹具的迅速发展,通过更先进的加工工艺来设计制造测扭油缸零件,以提高产品质量以及生产效率,以更高的满足对零件性能的要求。


内容简介:
(2010 届)本科毕业设计(论文)资料题 目 名 称: 发动机测扭油缸机加工艺 学 院(部): 机械工程学院 专 业: 机械设计制造及其自动化 学 生 姓 名: 班 级: 学号 指导教师姓名: 职称 教授 最终评定成绩: 湖南工业大学教务处2010届本科毕业设计(论文)资料第一部分 设计说明书 (2010届) 本科毕业设计(论文)发动机测扭油缸机加工艺及磨工夹具设计学 院(部): 机 械 工 程 学 院 专 业: 机械设计制造及其自动化 学 生 姓 名: 班 级: 学号 指导教师姓名: 职称 最终评定成绩 2010 年6月湖南工业大学本科生毕业设计摘要本次设计是飞机发动机上的一个测扭油缸零件的加工工艺规程及关键工序的专用夹具设计。测扭油缸零件是飞机发动机上经常遇到的典型零件之一。它属于长套筒薄壁类零件,体积小,结构形状较复杂,精度要求比较高,在发电机中起很大的作用。首先我对测扭油缸零件进行了工艺分析,然后针对其工艺特点设计了机械加工工艺规程,制定了加工工序卡;为保证生产效率较高,产品质量合格,结合生产加工的实际情况,在关键工序第95道工序上设计了专用磨工夹具。在磨工夹具的设计中,定位方式采用一面一内圆面一孔角向定位、夹紧装置采用螺旋压板机构。从而保证工件的加工精度,并使装夹方便、快捷可靠。在整个加工工艺过程中选用了车床、铣床和磨床。关键词:测扭油缸,机械加工工艺,磨工夹具ABSTRACTThis is a special fixture design used in the processing technical regulations and key process for a spare the fuel tank on certain engine. The fuel tank of a typical part in the aeroengine. It belongs to a long sleeve thin-walled parts, small size, shape more complex structure, relatively high accuracy in generating significantly in the role. The design of the first test on a twisted parts of the fuel tank and then for its design of the mechanical characteristics of a point of order processing, development of the processing card; So as to guarantee the high efficiency and qualified products ,combine the practical situation of producing and processing ,design a grinding fixture at the key process 95. In the design of grinding fixture ,locating system is to adopt one hole one plane angular allocation to positioning ,and holding fixture use the spiral clamping mechanism. Lathe ,miller and grinder machine are selected and put to use during the whole processing technical regulation .Keywords: Twisted measured the fuel tank, Machining process, Mill workers FixtureVI 湖南工业大学本科生毕业设计目 录第1章 绪论11.1 选题来源11.2 机械加工工艺及夹具设计现状11.3 主要设计内容及思路31.4 预期设计成果3第2章 测扭油缸工艺规程设计4 2.1 零件分析42.1.1 测扭油缸的作用42.1.2 测扭油缸的工艺分析4 2.2 毛坯设计10 2.2.1 确定毛坯的生产类型102.2.2 材料分析102.2.3 确定毛坯的种类和制造方式102.2.4 毛坯形状与尺寸的确定11 2.3 工艺路线的制订122.3.1 加工方法的选择132.3.2 加工阶段的划分172.3.3 工序集中与分散182.3.4 工序顺序的安排192.3.5 工艺路线方案的确定20 2.4 工序设计262.4.1 基准的选择262.4.2 加工余量的确定282.4.3 工序尺寸及其公差的确定302.4.4 设备、工艺装备的选择34第3章 磨床夹具的设计35 3.1 分析原始资料、明确设计任务35 3.2 磨床夹具的作用及设计要求35 3.3 磨床夹具定位装置设计363.3.1 定位所需限制的自由度分析363.3.2 定位元件设计373.4 磨床夹具夹紧装置设计383.4.1 夹紧方案的选择383.3.2 夹紧力的计算393.3.3 夹紧机构设计393.5 夹具体及其它装置设计413.6 磨床夹具的精度计算与分析413.7 夹具使用及维护注意事项43结论45参考文献46致谢47附录1零件图纸附录2工艺规程附录3设计图纸 湖南工业大学本科生毕业设计第1章 绪 论1.1选题来源测扭油缸零件是中国南方航空动力有限公司生产的涡桨6飞机发动机测扭机构中的一个零件。测扭油缸属于典型的长套筒薄壁类零件,体积小,结构形状较复杂,精度要求比较高,在发电机中起很大的作用。飞机的心脏是发动机,发动机使燃料在燃烧室内燃烧,将热能转变为机械能,它是动力的源泉。飞机发动机中的测扭机构是用来感受第二级中间齿轮架的扭矩,并通过滑油压力表测量测扭油缸内平衡该扭矩的油压,指示出发动机输给螺旋桨的功率。测扭机构共有6套测扭油缸测扭活塞组件。每个测扭活塞都用测扭活塞固定销固定在减速器匣的凸耳内,而测扭油缸则用测扭油缸固定销与测扭油缸支承的凸耳连接。可见,测扭油缸是发动机中必不可少的零件。测扭油缸零件自设计到生产已有很长的历史,经过多次设计改进,其性能已得到了很大的提高,但随着机械制造业和机床加工工艺及夹具的迅速发展,通过更先进的加工工艺来设计制造测扭油缸零件,以提高产品质量以及生产效率,以更高的满足对零件性能的要求。1.2 机械加工工艺及夹具设计现状1-3随着机械制造业的迅速发展以及科学技术的进步,机械制造工艺的内涵和面貌正不断的发生着变化,近年来的技术进展和发展趋势主要为以下几点:(1)常规工艺的不断优化:常规工艺的不断优化是实现高效化、强韧化、轻量化,以形成优质高效、低耗、少污染的先进使用工艺为主要目标,同时实现工艺设备、辅助工艺、工艺材料、检测系统的成套工艺服务,使优化工艺易于为企业所使用。(2)新型加工方法的不断出现和发展:各种新型加工方法及工艺,包括精密加工、超精密加工、特种加工和复合加工等的产生改变了传统的加工工艺,为适应机械产品的更新换代提出了更好的加工方法及工艺。(3)自动化等高新技术与工艺的紧密结合:计算机与自动化技术与工艺及设备相结合,使传统的工艺面貌发生了很大的变化。夹具在机械加工中具有重要的作用,它能保证加工精度,提高产品质量,减轻工人的劳动强度,保证安全,提高劳动生产率,能以优质、高效、低耗的工艺去完成零件的加工和产品的装配,是机械加工中的一种重要的工艺装备,在生产中具有很大的作用,具体地表现在以下几个方面: (1)保证工件的加工精度和稳定产品质量:夹具在机床加工中的基本作用是,保证工件的相对位置精度,采用能直接定位的夹具,比划线找正所达到的加工精度要求高得多。而且稳定可靠。 (2)提高劳动生产率和降低加工成本:我国拥有的机床台数占世界前例,如果使这些机床有很好的配套夹具,对发挥机床的潜力会起着重要的作用。一般说,采用专用夹具可省去画线找正等工作,初进生产率的提高以及降低加工成本。近年来,由于夹具向标准化;可调化和组合等方面发展,在小批生产中也适当地使用了专用夹具,不仅可以提高劳动生产率,而且可以获得良好的技术经济效果。 (3)充分发挥机床的性能:在一台普通车床上配备一个专门设计的旋转刀架,可以加工圆球;若配备一个摆动刀架可以加工叶片的型面。因此,采用专用夹具可以扩大机床的使用范围,从而达到“一机多能”,同时也是改变生产面貌的一个有效途径。 (4)改善工人劳动条件:采用夹具后,工件的装卸显然要比不用夹具方便、省力、安全。例如,采用电动卡盘,只要按一下电钮就可以完成工件的夹紧或松开动作。在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下,夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展:(1)高精度性:随着机床加工精度的提高,为了降低定位误差,提高加工精度对夹具的制造精度要求更高高精度夹具的定位孔距精度高达5m,夹具支承面的垂直度达到0.01mm/300mm,平行度高达0.01mm/500mm。机床夹具的精度已提高到微米级,世界知名的夹具制造公司都是精密机械制造企业;(2)高效性:为了提高机床的生产效率,双面、四面和多件装夹的夹具产品越来越多。为了减少工件的安装时间,各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等,快速夹紧功能部件不断地推陈出新。(3)模块化:模块、组合夹具元件模块化是实现组合化的基础。利用模块化设计的系列化、标准化夹具元件,快速组装成各种夹具,已成为夹具技术开发的基点。模拟仿真刀具的切削过程,既能为用户提供正确、合理的夹具与元件配套方案,又能积累使用经验,了解市场需求,不断地改进和完善夹具系统;(4)通用性、经济性:夹具的通用性直接影响其经济性。采用模块、组合式的夹具系统,一次性投资比较大,只有夹具系统的可重组性、可重构性及可扩展性功能强,应用范围广,通用性好,夹具利用率高,收回投资快,才能体现出经济性好。1.3主要设计内容及思路本课体的设计主要内容包括: 对测扭油缸零件的使用及技术条件进行分析;测扭油缸零件材料以及毛坯的选择;测扭油缸零件加工工艺及热处理工艺的确定;针对测扭油缸零件的加工工艺,设计磨工夹具。具体技术路线是: 调研,查阅相关文献资料,了解目前测扭油缸零件加工工艺状况。 通过分析测扭油缸零件使用及技术条件,选择材料及毛坯; 确定测扭油缸零件加工工艺; 进行磨工夹具设计,校核,最后进行优化设计。1.4预期设计结果通过设计测扭油缸零件的新型加工工艺及对应磨工夹具,大大的改善原有的加工工艺及加工精度,更好的保证了产品质量,很好的提高产品的生产率。第2章 测扭油缸的工艺规程编制2.1 零件分析4测扭油缸是发动机中精度要求较高的一个零件,它的加工质量对发动机的工作性能及装配都有很大的影响,因此它的加工质量直接决定着发动机的使用性能,它的加工是发动机生产的重要的一环节。涡桨6中的测扭油缸属于套筒类零件,结构形状较复杂,材料为合金渗碳钢。其主要表面为同轴度要求较高的内、外旋转表面,尺寸公差小,粗糙度要求高,硬度较高。零件的厚度较薄易变形,加工的部位较多,难度较大。2.1.1 测扭油缸的作用测扭油缸管零件是飞机发电机的重要零件,飞机发动机中的测扭机构是用来感受第二级中间齿轮架的扭矩,并通过滑油压力表测量测扭油缸内平衡该扭矩的油压,指示出发动机输给螺旋桨的功率。测扭机构共有6套测扭油缸,每个测扭活塞都用测扭活塞固定销固定在减速器匣的凸耳内,其作用原理是连接测扭油缸固定销与测扭油缸支承的凸耳。2.1.2 测扭油缸的工艺分析1、对测扭油缸零件的技术要求具体分析如下:(1)加工表面的尺寸精度、形状精度和位置精度。5图2-1如图2-1所示,上下表面有尺寸公差,上表面对轴中心线有尺寸公差,上下表面的表面粗糙度为Ra=1.6m。图2-2如图2-2所示,孔的尺寸公差为IT7级,具体数值为,其内孔表面粗糙度值为Ra=0.8m;孔与槽有尺寸公差,与右端小凸台有尺寸公差;槽本身有尺寸公差,;其中槽的表面粗糙度为Ra=1.6m,凸台的表面粗糙度为Ra=1.6m。图2-3如图2-3所示,左端面与右端面有尺寸公差,槽内侧与右端面有尺寸公差。左端面与槽的表面粗糙度均为Ra=3.2m图2-4如图2-4所示,槽对小凸台面有尺寸公差;对槽有尺寸公差,槽的表面粗糙度为Ra=3.2m。图2-5如图2-5所示,孔的尺寸公差为IT7,具体数值为,其表面粗糙度为Ra=1.6m;孔的尺寸公差为IT7,具体数值为,其表面粗糙度为Ra=0.8m;的尺寸公差为IT7,具体数值为,其表面粗糙度为Ra=3.2m;倒角的尺寸公差为IT15,具体数值为,其表面粗糙度为Ra=3.2m;的尺寸公差为IT7,具体数值为,其表面粗糙度为Ra=0.4m。图2-6如图2-6所示,零件图中对内孔有圆度要求0.01。图2-7如图2-7所示,零件图中内孔对基准中心轴线有圆跳动要求0.05。图2-8如图2-8所示,尺寸的两面对基准中心线有垂直度要求0.02。图2-9如图2-9所示,尺寸中心线对基准中心线A有位置要求0.01和垂直度要求0.04。(2)加工表面粗糙度以及表面质量方面的其它要求。 表面粗糙度反映的是零件被加工表面上的微观几何形状误差。它主要由加工过程中刀具和零件表面间的摩擦、切削分离时表面金属层的塑性变形以及工艺系统的高频振动等原因形成的。从零件图上可知表面粗糙度有Ra0.4um, Ra0.8um,Ra1.6um,Ra3.2um,Ra6.4um。对表面质量的要求较高。(3)热处理及其它要求(如动平衡、未注圆角、去毛刺、毛坯要求等)。由零件的技术要求可知,该零件的毛坯为锻件,要渗碳区渗碳深度为0.60.9,渗碳面HRC60,非渗碳区HRC3245.5。2、对测扭油缸零件的结构工艺分析如下 4:零件的结构工艺性分析是指所设计的零件在能满足使用要求的前提下制造的可行性和经济性。它包括零件的整个工艺过程的工艺性,如铸造、锻造、冲压、焊接、热处理、切削加工等的工艺性,涉及面很广,具有综合性。而且在不同的生产类型和生产条件下,同样一种零件制造的可行性和经济性可能不同,因此对其结构工艺性的要求也不同。所以,在对零件进行工艺性分析时,必须根据具体的生产类型和生产条件,全面、具体、综合地分析。在制订机械加工工艺规程时,主要进行零件的切削加工工艺性分析,它主要涉及如下几点:(1)工件应便于在机床或夹具上装夹,并尽量减少装夹次数。(2)刀具易于接近加工部位,便于进刀、退刀、越程和测量,以及便于观察切削情况等。(3)尽量减少刀具调整和走倒次数。(4)尽量减少加工面积及空行程,提高生产率。(5)便于采用标准刀具,尽可能减少刀具种类。(6)尽量减少工件和刀具的受力变形。(7)改善加工条件,便于加工,必要时应便于采用多刀、工件加工。(8)有适宜的定位基准,且定位基准至加工面的标注尺寸应便于测量。根据上面的要求我们可以对测扭油缸的结构工艺性进行合理的分析,使零件在各个工艺过程都具有良好的工艺性。例如:(1)粗精加工分阶段进行:套筒结构形状复杂,主要表面精度高,如测扭油缸零件图上的孔对基准A的垂直度达到0.04。只有粗精加工分开,才可消除粗加工造成的内应力、切削力、夹紧力、和切削热对加工精度的影响。有利于保证加工精度,同时合理选用粗、精加工的设备可提高生产效率。(2)必须安排合理的热处理工序:测扭油缸结构复杂,精度要求高,由于切削力加工时产生较大的内应力,为保证后面的工序易于加工和加工后精度的稳定性,在粗加工后安排一次调质处理。2.2 毛坯的设计毛坯的设计应正确的选择毛坯。首先要根据零件的结构、材料、生产规模、机械加工的要求(余量、基准等)决定毛坯的制造方法,然后(锻造和铸造毛坯)确定其形状、出模角、圆角半径及技术条件。毛坯的尺寸和公差则在详细拟定零件机械加工工艺路线以后,根据各工序加工余量决定总加工余量及毛坯尺寸和公差。2.2.1确定毛坯的确定生产类型根据任务书可知该产品的生产纲领是小批生产。2.2.2材料分析测扭油缸零件对材料性能的要求,要求材料硬度值245HBS,加工后渗碳表面硬度值HRC60,非渗碳表面硬度HRC3245.5。另外,测扭油缸零件是发动机关键的零件,其尺寸精度和形状精度要求也比较高,所以对毛坯材料的加工性能等要求也比较高,鉴于上述测扭油缸零件对材料的加工及使用要求,12Cr2Ni4A作为零件的毛坯材料。2.2.3确定毛坯的种类和制造方式4毛坯的种类很多,每一种毛坯又有许多不同的制造方法。常用的毛坯主要有:(1)轧制件 主要包括各种热轧和冷拉圆钢、方钢、六角钢等型材。(2)铸件 铸件适用于形状较复杂的毛坯。(3)锻件 锻件适用于强度要求高、形状较简单的毛坯。(4)焊接件 焊接件是将型材或板料等焊接成所需的毛坯,简单方便,生产周期短,但常需经过时效处理消除应力后才能进行机械加工。(5)其它毛坯 如冲压件、粉末冶金和塑料压制件等。选择毛坯时应全面考虑下列因素:(1)零件的材料及力学性能要求(2)零件的结构形状与尺寸(3)生产纲领的大小(4)现有生产条件(5)充分考虑利用新技术、新工艺、新材料的性能根据对测扭油缸零件的分析和任务书的要求,测扭油缸是涡浆6发动机中的一个重要零件,要保证其良好的机械性能,和保证零件的工作可靠。零件为薄壁套筒类零件强度要求较高且是小批生产。因此选择锻件,锻造的方法有自由锻和模锻两种。自由锻精度低、加工余量大、生产率低,适用于单件小批量生产以及大型零件毛坯。模锻毛坯精度高、加工余量小、生产效率高,适用于中批以上的中小型零件毛坯。由上分析,应选择模锻,模型锻造是将金属胚料放在具有一定形状的锻模膛内,受冲击力或压力面变形的加工方法。模锻可以获得合理的纤维组织,使得锻件机械性能好,尺寸准确,表面光洁,加工余量小,节省金属材料。综上,确定毛坯的种类为锻件,其制造方式为模锻。2.2.4 毛坯形状与尺寸的确定4毛坯尺寸和零件图上相应的设计尺寸之差称为加工总余量,又叫毛坯余量。毛坯尺寸的公差称为毛坯公差。毛坯余量和毛坯公差的大小同毛坯的制造方法有关,生产中可参考有关工艺手册6和标准确定。毛坯余量确定后,将毛坯余量附加在零件相应的加工表面上,即可大致确定毛坯的形状与尺寸。此外,在毛坯制造、机械加工及热处理时,还有许多工艺因素会影响到毛坯的形状与尺寸。确定毛坯的形状与尺寸图3-1所示:图3-12.3 工艺路线的制订制订工艺过程时,首先要制订工艺路线,然后详细进行工序设计,这两个过程是相互联系的,需进行反复和综合的分析。制订工艺路线是制订工艺过程的总体布局,其任务是确定工序的数量、内容和顺序,需要从以下方面进行考虑。72.3.1加工方法的选择81)首先确定零件主要表面最终工序的加工方法零件是由若干个基本表面组成的。由于零件的主要表面直接影响零件和产品的质量,所以应首先确定其最终工序的加工方法。(1)工件材料的性质加工方法的选择,常受工件材料性质的限制,例如淬火钢淬火后应采用磨削加工;而有色金属磨削困难,常采用高速精密车削或金刚镗进行精加工。(2)工件的结构形状和尺寸外圆表面多采用车削或磨削,回转体零件上较大直径的孔亦可采用车削或磨削,箱体上孔径较大或长度较短的孔宜选用镗削,孔径较小时宜用铰削。(3)各种加工方法所能达到的经济精度和表面粗糙度选定的加工方法应能达到所需要的加工精度和表面粗糙度,并符合经济性的要求。在正常加工条件下(采用符合质量标准的设备和工艺设备,以及标准技术等级的工人不延长加工时间)所能保证的加工精度,称为经济加工精度,简称经济精度。常用加工方法所能达到的经济加工精度和表面粗糙度见表3-1。表3-1 常用加工方法所能达到的经济加工精度和表面粗糙度加工表面加工方法经济精度等级IT表面粗糙度Ra/m外圆柱面粗 车细 车精 车金刚石车1113910785612.5501.66.30.81.60.0251.25粗 磨精 磨68570.40.80.10.4研 磨超精加工5650.040.10.0120.1圆柱孔钻 孔扩 孔111310113.2501.612.5粗 铰精 铰810781.63.20.20.8粗 镗细 镗精 镗1213911786.312.51.63.20.40.8粗 磨精 磨78670.20.80.10.2珩 磨研 磨67560.040.20.1拉 孔680.41.6平面粗刨、粗铣半精刨、半精铣111381012.5501.66.3拉 削780.83.2粗 磨精 磨79670.83.20.20.8研 磨刮 研56570.10.20.8基于上述要求,将重要的孔和平面的最终加工方法列于如下:内孔,精度等级为IT7,表面粗糙度Ra=0.4m,因此采用研磨。内孔,精度等级为IT7,表面粗糙度Ra=0.8m,因此采用磨削。内孔,精度等级为IT7,表面粗糙度Ra=0.8m,因此采用磨削。外圆,精度等级为IT7,表面粗糙度Ra=1.6m,因此采用磨削。平面,精度等级为IT9,表面粗糙度Ra=1.6m,因此采用磨削。槽宽深,精度等级为IT14,表面粗糙度Ra=1.6m,因此采用粗磨2)然后确定零件主要表面前导工序的加工方法零件主要表面最终工序的加工方法确定后,用倒推法,逐一确定零件主要表面前导工序(准备工序)的加工方法。(1)外圆表面的加工方案图3-2所示是外圆表面加工方案,常用的有以下三种:图3-2 外圆表面的加工方案粗车半精车精车 如果加工精度要求较低,也可以只取粗车半精车。粗车半精车磨 对于黑色金属材料,特别是有淬火要求的表面,通常采用这种加工方案。当外圆表面精度要求较高时,可采取粗车半精车粗磨精磨的方案。粗车半精车精车金刚石车 这种加工方案主要适用于有色金属材料及其他不宜采用磨削加工的有效高精度要求的外圆表面。当外圆表面的精度或表面质量要求特别高时,在方案的基础上,还要增加光整加工(或精密加工)方法。常用的光整加工方法有研磨、抛光、砂带磨等,光整加工以减小表面粗糙度为主要目的。(2)孔的加工方案图3-3所示是孔的加工方案。常用的有以下四种:图3-3 孔的加工方案钻扩粗铰精铰 此方案广泛用于加工直径小于30mm的中心孔。其中扩孔有纠正位置误差的能力,而铰刀又是定尺寸刀具,容易保证孔的尺寸精度。对于直接较小的孔,有时只需要铰一次便能达到要求的加工精度。粗镗半精镗粗磨精磨 该方案主要用于大中孔的加工,特别是淬硬零件孔的加工。当孔的精度要求更高时,可增加研磨或珩磨等光整加工工序。粗镗(或钻)半精镗精镗 这种加工方案适用于位置精度要求较高的孔系或有色金属零件孔的加工。如果毛坯上已有铸出或锻出的孔,则第一道工序可直接安排粗镗(或扩),而不必安排钻孔。当孔的加工要求更高时,可在精镗后安排金刚镗或珩磨等精密加工方法。钻拉 多用于大批大量生产中加工盘套类零件的圆孔、单键孔及花键孔。加工要求较高时,拉削可分为粗拉和精拉。(3)平面加工方案平面加工主要采用铣削或刨削方法加工。要求较高的表面铣削或刨削以后还要安排精加工。常用的平面精加工方法有以下几种:磨削 磨削可以得到较高的加工精度(IT6)和较小的表面粗糙度(Ra0.16),且可以磨淬硬表面,因此广泛应用于中小型零件的平面精加工。要求更高的零件可以在粗磨精磨后再安排研磨或精密磨等加工。刮研 这是获得精密平面的传统加工方法。由于这种方法劳动量大、生产率低,在大批量生产下已逐步被磨削所取代,但在单件小批生产和修配工作中仍有广泛的应用。高速精铣或宽刃精刨 高速精铣不仅能获得高的精度和表面质量,而且生产率高,应用于不淬硬的中小型零件平面的精加工;宽刃精刨多用于大型零件特别是狭长平面的精加工。零件的主要表面的加工方案和加工方法选定后,再选定次要表面的加工方案和加工方法。按照一定的加工方法和一定的加工顺序加工出组成零件的各个基本表面,就可以完成零件的加工。基于上述要求,将重要的孔和平面的加工方法列于如下:内孔,精度等级为IT7,表面粗糙度Ra=0.4m:粗车半精车精车粗磨研磨内孔,精度等级为IT7,表面粗糙度Ra=0.8m:粗车半精车精车磨内孔,精度等级为IT7,表面粗糙度Ra=0.8m:。钻半精车磨外圆,精度等级为IT7,表面粗糙度Ra=1.6m:粗车半精车磨平面,精度等级为IT9,表面粗糙度Ra=1.6m:粗铣 半精铣磨2.3.2 加工阶段的划分4当零件的加工质量要求比较高时,往往不可能在一道工序中完成全部加工工作,而必须分几个阶段来进行加工。(1)加工阶段 整个工艺过程一般需划分为如下几个阶段:1)粗加工阶段 这一阶段的主要任务是切大部分余量,关键问题是提高生产率。2)半精加工阶段 这一阶段的主要任务是为零件主要表面的精加工做好准备,并完成一些次要表面的加工。3)精加工阶段 这一阶段的主要任务是保证零件主要表面的尺寸精度、形状精度、位置精度及表面粗糙度要求。这是关键的加工阶段,大多数零件的加工经过这一加工阶段就已完成。4)光整加工阶段 对于零件尺寸精度和表面粗糙度要求很高的表面,还要安排光整加工。这一阶段的主要任务是提高尺寸精度和减小表面粗糙度值,一般不用来纠正位置误差。位置精度由前面工序保证。(2)划分加工阶段的原因1)利于保证加工质量2)合理使用设备3)便于安排热处理4)便于及时发现毛坯缺陷,以及避免损伤已加工表面2.3.3 工序集中与分散4工序集中与工序分散是拟定工艺路线时,确定工序数目或工序内容多少的两种不同原则,它与设备类型的选择有密切的关系。(1)工序集中工序集中就是将工件的加工集中在少数几道工序内完成,每道工序的加工内容较多。其特点是:1)采用高效专业设备及工艺装备,生产率高2)工件装夹次数减少,易于保证表面间位置精度,还能减少工序间运输量,缩短生产周期。3)工序数目少,可减少机床数量、操作工人数和生产面积,还可简化生产计划和生产组织工作。4)因采用结构复杂的专业设备及工艺设备,故投资大,调整和维修复杂,生产准备工作量大,转换新产品比较费时。(2)工序分散工序分散就是将工件的加工,分散在较多的工序内进行,每道工序的加工内容很少,最少时每道仅有一个简单的工步。其特点是:1)设备及工艺装备比较简单,调整和维修方便,工人容易掌握,生产准备工作量少,又易于平衡工序时间,易适应产品的更换。2)可采用最合理的切削用量,减少机动时间。3)设备数量少,操作工人多,占用生产面积大。(3)工序集中与分散的选用 工序集中与工序分散各有利弊,应根据生产类型、现有生产条件、工件结构特点和技术要求等进行综合分析后选用。一般来说,在产量较小时,为简化计划、调度等工作,选取工序集中原则便于组织生产;当产量很大时,可按分散原则以利于组织流水生产。对尺寸和质量大的工件,由于安装和运输困难,一般宜采用集中原则组织生产。测扭油缸零件的生产纲领是小批生产,且零件较复杂,按理应采用工序集中原则,但测扭油缸又属薄壁类套筒类零件,因此刚性较差,而其对精度要求较高,所以采用工序分散原则。2.3.4 工序顺序的安排4复杂零件的机械加工工艺路线要经过一系列切削加工、热处理和辅助工序。因此在拟定工艺路线时,工艺人员要全面地把切削加工、热处理和辅助工序三者一起加以考虑。应遵循以下原则。1)切削加工工序的安排原则(1)先基面后其它(2)划分加工阶段(3)先主后次(4)先面后孔(5)安排加工顺序时还要考虑车间设备布置情况2)热处理工序的安排原则为了消除内应力、改善性能而进行的预先热处理工序,如时效、正火、退火等,应安排在粗加工之前。对于精度要求较高的零件有时在粗加工之后,甚至半精加工后还安排一次时效处理。为提高零件的综合力学性能而进行的热处理,如调质,应安排在粗加工之后半精加工之前进行,对于一些没有特别要求的零件,调质也常作为最终热处理。为了得到高硬度的表面而进行的渗碳、淬火等工序,一般应安排在半精加工之后,精加工之前。对整体淬火的零件,则应在淬火之前,尽量将所有用金属切削刀具加工的表面都加工完,经过淬火后,一般只能进行磨削加工。为提高零件硬度、耐磨性、疲劳强度和抗蚀性而进行的渗氮处理,由于渗氮层较薄,引起工件的变形极小,故应尽量靠后安排,一般安排在精加工或光整加工之前。为了减小渗氮后工件的变形,渗氮前要加一消除应力工序。3)辅助工序的安排原则辅助工序包括工件的检验、去毛刺、清洗和涂防锈油等,其中检验工序是主要的辅助工序,它保证产品质量有极重要的作用。辅助工序一般应安排在:(1)粗加工全部结束后,精加工之前;(2)工件从一个车间转向另一个车间前后;(3)重要工序加工前后;(4)零件全部加工结束之后。2.3.5 工序路线方案的确定制定工艺路线的出发点应是使零件的几何形状,尺寸精度及位置精度等技术要求能得到合理的保证。在已确定为小批生产的条件下,可以考虑采用专用机床加工再配以专用夹具。除此之外,还应当考虑经济效果,以便使生产成本尽量降低。根据上面的分析,下面对工艺路线方案进行确定。1)测扭油缸的加工工艺过程测扭油缸零件的生产纲领是小批生产,且零件较复杂,按理应采用工序集中原则,但测扭油缸又属薄壁类套筒类零件,因此刚性较差,而其对精度要求较高,所以采用工序分散原则。工艺装备可采用通用机床和专用夹具,以提高生产率,降低成本。现列出两种机械加工工艺方案,如表3-2和表3-3所示。表3-2 测扭油缸机械加工工艺方案一工序号工序名称工序内容定位基准加工设备0锻坯模锻5调质调质后硬度为HRC303710车工校正毛坯,粗车外圆外圆表面作为粗基准普通车床C620-115车工粗车、同轴孔和的外圆表面外圆表面作为定位普通车床C620-120钻工钻孔以外圆表面作为定位基准立式钻床Z51825车工车外圆并倒角外圆表面作为定位普通车床C620-130车工车外圆;车的右端面并倒R4和R5的角;车小端面;车的外圆;车中心孔以外圆为定位基准普通车床C620-135车工车大端面;倒角;车和内孔;车,宽槽;车,宽的槽;车,宽的槽。外圆表面作为定位普通车床C620-140车工修正的中心孔以内圆为定位基准普通车床C620-145车工车孔以内圆为定位基准普通车床C620-150铣工铣工的两端面以内圆为定位基准卧式铣床X62W55铣工铣工的两端面以内圆为定位基准卧式铣床X62W60铣工铣工深的槽以内圆为定位基准立式铣床FA2V65钳工除去全部毛刺70铣工铣宽深的槽以内圆为定位基准卧式铣床X6175铣工铣宽深的槽以外圆为定位基准立式铣床FA2V80铣工铣R13的外圆表面以孔为定位基准立式铣床FA2V85磨工磨两端面以内圆为定位基准平面磨床M7120-190钳工除去全部毛刺(特殊注明处除外)95检验主要检验、两尺寸和表面粗糙度100镀铜全部镀铜105车工车削和两内孔表面以外圆为定位基准数控车床CAK6136A110车工车削孔并倒角以内圆为定位基准数控车床CAK6136A115钳工除去加工面毛刺并锐边磨圆R0.3(特殊注明处除外)120检验主要检查渗碳表面尺寸125渗碳、淬火将渗碳部分渗碳淬火,渗碳深度0.81.0130钳工研好两端中心孔135磨工磨削外圆表面;磨右端面和R5圆弧连接以两端中心孔为定位基准万能磨床M115W140磨工磨削大端面;磨削内圆表面;磨内圆表面以外圆为定位基准内圆磨床虹江51145车工车削外圆表面、右端面和R5圆弧连接以两端中心孔为定位基准普通车床C620-1150车工车削壁厚为以内圆为定位基准普通车床C620-1155铣工铣削R13圆弧表面以孔为定位基准立式铣床FA2V160磨工磨削内圆表面以内圆为定位基准内圆磨床M2110165磨工磨削两端面以内圆为定位基准平面磨床M7120-1170磨工磨削宽深槽以内圆为定位基准平面磨床M7120-1175钳工抛光R13全部锐边磨圆(特殊注明处除外)180研磨研磨内圆表面185磁流检验检查有无裂痕190氧化零件表面氧化195检验按零件图纸检验表3-3 测扭油缸机械加工工艺方案二工序号工序名称工序内容定位基准加工设备0锻坯模锻5车工校正毛坯,粗车外圆外圆表面作为粗基准普通车床C620-110车工粗车、同轴孔和的外圆表面外圆表面作为定位普通车床C620-115钻工钻孔以外圆表面作为定位基准立式钻床Z51820调质调质后硬度为HRC303725车工车外圆并倒角外圆表面作为定位普通车床C620-130车工车外圆;车的右端面并倒R4和R5的角;车小端面;车的外圆;车中心孔以外圆为定位基准普通车床C620-135车工车大端面;倒角;车和内孔;车,宽的槽外圆表面作为定位普通车床C620-140车工车大端面;车内孔;车内孔并倒角;车,宽的槽外圆表面作为定位普通车床C620-145车工车、宽的槽;倒角外圆表面作为定位普通车床C620-150车工修正的中心孔以内圆为定位基准普通车床C620-155车工车孔以内圆为定位基准普通车床C620-160铣工铣工的两端面以内圆为定位基准卧式铣床X62W65铣工铣工的两端面以内圆为定位基准卧式铣床X62W70铣工铣工深的槽以内圆为定位基准立式铣床FA2V75钳工除去全部毛刺80铣工铣宽深的槽以内圆为定位基准卧式铣床X6185铣工铣宽深的槽以外圆为定位基准立式铣床FA2V90铣工铣R13的外圆表面以孔为定位基准立式铣床FA2V95磨工磨两端面以内圆为定位基准平面磨床M7120-1100钳工除去全部毛刺(特殊注明处除外)105检验主要检验、两尺寸和表面粗糙度110镀铜全部镀铜115车工车削和两内孔表面以外圆为定位基准数控车床CAK6136A120车工车削孔并倒角以内圆为定位基准数控车床CAK6136A125钳工除去加工面毛刺并锐边磨圆R0.3(特殊注明处除外)130检验主要检查渗碳表面尺寸135渗碳、淬火将渗碳部分渗碳淬火,渗碳深度0.81.0140钳工研好两端中心孔145磨工磨削外圆表面;磨右端面和R5圆弧连接以两端中心孔为定位基准万能磨床M115W150磨工磨削大端面;磨削内圆表面;磨内圆表面以外圆为定位基准内圆磨床虹江51155车工车削外圆表面、右端面和R5圆弧连接以两端中心孔为定位基准普通车床C620-1160车工车削壁厚为以内圆为定位基准普通车床C620-1165铣工铣削R13圆弧表面以孔为定位基准立式铣床FA2V170磨工磨削内圆表面以内圆为定位基准内圆磨床M2110175磨工磨削两端面以内圆为定位基准平面磨床M7120-1180磨工磨削宽深槽以内圆为定位基准平面磨床M7120-1185钳工抛光R13全部锐边磨圆(特殊注明处除外)190研磨研磨内圆表面195磁流检验检查有无裂痕200检验按零件图纸检验205氧化零件表面氧化测扭油缸的机械加工工艺方案选择:在方案一中,选择在毛坯后直接进行热处理,由于热处理后零件的硬度提高,而对10、15、20道工序进行粗加工且加工余量较大,对刀具的磨损较厉害,不满足经济性要求。方案二进行了适当的调整。方案一中35道工序的工序内容是车大端面;倒角;车和内孔;车,宽槽;车,宽的槽;车,宽的槽。这一道工序的加工内容较多工序较集中,经过分析该零件属典型的薄壁类零件,由于在加工过程中内孔逐渐增大,在夹紧力不变的情况下,壁厚度越薄零件就越容易变形。方案二把这一道工序分成三道,可有效地减少了零件的变形,达到规定的要求。方案一中先进行氧化(氧化是对工件表面进行处理,不改变工件的尺寸精度)再进行最终检验,这样安排有欠合理,如果氧化后检验不合格就多了一步工序,不符合经济要求。应先进行检验若不合格则就不须进行氧化,可减少经济损失。方案二对次做了调整。因此选择方案二。2)工艺路线分析(1)毛坯:我们决定采用磨锻毛坯,因12Cr2Ni4A材料切削工艺性能好,有利于去除大部分余量,同时可以提高材料利用率,大大节省机械加工劳动量,经济效益好。(2)粗加工:5、10、15工序为粗加工工序,属去除大部分加工余量,同时为20工序热处理调质做准备。(3)热处理:把调质安排在粗加工之后半精加工之前,是为了消除毛坯阶段和粗加工阶段引起的零件变形和产生的内应力,并保证工件中心的硬度。使后面的工序便于切削加工。调质硬度保证在HRC3037之间。(4)半精加工和渗碳前准备:25130工序为半精加工和渗碳前准备工序,主要消除粗加工热处理后留下的误差,使零件达到一定精度及加工余量,并完成一部分表面的加工,为氮化及后面的精加工作准备。其中,110工序的镀铜是为了保护非渗碳面。130工序的中间检验主要检查渗碳表面尺寸,用来控制渗碳层的深度。(5)135工序渗碳、淬火:将渗碳部分渗碳淬火是为了将零件的重要工作表面渗碳,淬硬至HRC60,而零件的中心硬度保持HRC3037。(6)精加工:140190工序为精加工工序。主要除去渗碳表面的裂纹、积碳等现象,并使渗碳层深度达到设计要求0.60.9mm,同时也使其它加工表面达到设计要求。(7)磁流检验:195工序。由于零件加工工序较多,在热处理和加工过程中易使得零件表面有裂纹、变形等现象,就用磁流检验来检验。(8)200工序为最终检验:各加工表面的表面粗糙度及外观检查;孔、平面的尺寸精度及几何形状精度。(9)205工序将零件表面氧化。2.4 工序设计72.4.1 基准的选择基准:基准是用来确定生产对象上几何要素的几何关系所依据的那些点、线、面。基准根据其功用的不同可分别为设计基准和工艺基准。在工件工序图中,用来确定本工序加工表面位置的基准,加工表面与工序基准之间,一般有两次核对位置要求:一是加工表面对工序基准的距离要求,即工序尺寸要求;另一次是加工表面对工序基准的形状位置要求,如平行度,垂直度等。工件定位时,用以确定工件在夹具中位置的表面(或点,线)称为定位基准,定位基准的选择,一般应本着基准重合原则,尽可能选用工序基准作为定位基准,工件在定位时,每个工件的夹具中的位置是不确定的,一般是限制工件的六个自由度,分别是指:沿三坐标轴的移动自由度,和绕三坐标轴转动的自由度。基面的选择是工艺规程设计的重要工作之一,基面选择正确合理,可以使加工质量的到保证,减轻劳动强度,生产效率得到提高。否则,会使加工困难,甚至造成加工零件报废。1)粗基准的选择粗基准选择原则:选择粗基准,主要是选择第一道机械加工工序的定位基准,以便为后续工序提供精基准。为了方便地加工出精基准,使精基准面获得所需加工精度,选择粗基准,以便于工件的准确定位。选择粗基准的出发点是:一要考虑如何合理分配各加工表面的余量;二要考虑怎么样保证不加工表面与加工表面间的尺寸及相互位置要求,一般应按下列原则来选择:(1) 若工件必须首先保证某重要表面的加工余量均匀,则应优先选择该表面为粗基准。(2)若工件每个表面都有加工要求,为了保证各表面都有足够的加工余量,应选择加工量最少的表面为粗基准。(3)若工件必须保证某个加工表面与加工表面之间的尺寸或位置要求,则应选择某个加工面为粗基准。(4)选择基准的表面应尽可能平整,没有铸造飞边,浇口,冒口或其他缺陷。粗基准一般只允许使用一次。例如:测扭油缸加工时,考虑到测扭油缸毛坯为典型的轴类零件,因此加工时首先选用外圆作为粗基准。2)精基准的选择精基准选择原则:选择精基准时,应从整个工艺过程来考虑如何保证工件的尺寸精度和位置精度,并要达到使用起来方便可靠。一般应按下列原则来选择:(1)基准重合原则;应选择设计基准作为定位基准。(2)基准统一原则;应尽可能在多数工序中选用一组统一的定位基准来加工其他各表面,采用统一基准原则可以避免基准转换过程所产生的误差,并可使各工序所使用的夹具结构相同或相似,从而简化夹具的设计和制造。(3) 自为基准原则;有些精加工或光整加工工序要求加工余量小而均匀,应选择加工表面本身来作为定位基准。(4) 互为基准原则;对于相互位置精度要求高的表面,可以采用互为基准,反复加工的方法。(5) 可靠,方便原则;应选择定位可靠,装夹方便的表面作为精基准。例如:测扭油缸加工时,用已加工过的孔作为定位基准来加工其它的孔。2.4.2加工余量的确定4 工艺路线拟定之后,就要对每道工序进行详细设计,其中包括正确地确定每道工序应保证的工序尺寸。而工序的确定与工序的加工余量有密切的关系。零件上要求保证的设计尺寸一般要经过几道工序的加工才能得到,每道工序加工后应达到的加工尺寸就是工序尺寸。制订工艺规程的重要工作之一就是确定每道工序的工序尺寸及其公差。合理确定工序尺寸及其公差是保证加工精度的重要基础之一。 由于测扭油缸中的加工尺寸较多在这里就不一一对加工余量、工序尺寸及其公差的确定进行说明,下面就以大头尺寸(例1)和外圆尺寸(例2)为例进行计算说明。1计算的目的:确定各工序尺寸的大小和上下偏差,便于指导加工。2计算基本公式:(1)加工余量的计算:工序余量=上工序尺寸-下工序尺寸 毛坯余量=各工序余量之和=毛坯尺寸-成品尺寸(2)工序尺寸的确定: 本工序尺寸=上工序尺寸工序余量()(3)各工序的精度等级:查经济精度 例1中: 粗车:T=0.4 精车:T=0.1 例2中: 粗车:T=0.28 精车:T=0.05 磨工:T=0.02(4)上、下偏差的确定:孔: 轴: (5)工序余量: 例1: 粗车2.5mm; 精车1.6mm 例2: 粗车2mm; 精车1.8mm 磨工0.3mm3计算过程:从最终尺寸逐渐往毛坯尺寸推算例1:精车成品尺寸 mm 粗车尺寸 +1.6=mm 毛坯尺寸 +2.5=mm例2: 磨工尺寸 mm 精车尺寸 +0.3=mm 粗车尺寸 +1.8=mm 毛坯尺寸 +2=mm4列表计算如下:例1:工序号工序名称工序余量经济精度工序尺寸及偏差0毛 坯2.3(IT17)10粗 车2.50.4(IT13)25精 车1.60.1(IT10)例2:工序号工序名称工序余量经济精度工序尺寸及偏差0毛 坯2.3(IT17)5粗 车20.28(IT12)30精 车1.80.05(IT9)145磨 工0.30.02(IT7)2.4.3 工序尺寸及其公差的确定49零件上要求保证的设计尺寸一般要经过几道工序的加工才能得到,每道工序加工后应达到的加工尺寸就是工序尺寸。制订工艺规程的重要工作之一就是确定每道工序的工序尺寸及其公差。合理确定工序尺寸及公差是确保加工精度的重要基础之一。工序尺寸及其公差是本工序应保证的加工尺寸要求,在确定时有以下两种情况。(1)基准重合时工序尺寸及其公差的确定基准重合是指工序基准或定位基准与设计基准重合。表面需经多次加工时,各工序的加工尺寸及公差的计算顺序为:采取由后向前逐个工序推算的办法,最终工序尺寸及公差一般取自零件图上规定的值,其他工序尺寸为该工序的最后一道工序尺寸加(外表面)减(内表面)后一道工序的加工余量工序尺寸的公差取该工序加工方法的经济加工精度,并按“入体原则”确定其上、下偏差。(2)基准不重合时工序尺寸及其公差的确定工序基准或定位基准与设计基准不重合时,工序尺寸及其公差需通过工艺尺寸链或尺寸图表进行分析计算。不同情况下,工序尺寸及其公差的确定方法是不一样的,其主要方法有引用法、余量法和工艺尺寸链法。(1)引用法即直接引用零件图上给出的设计尺寸及其公差作为工序尺寸及其公差。当某些表面只需进行一次加工或多次加工中的最后一次加工,且定位基准与设计基准重合时,均可采用次方法确定工序尺寸及其公差,此方法比较简单在次就不举例说明。(2)余量法在确定工序余量的同时,同步确定工序尺寸及其公差。在3.4.2中加工余量的确定中所举的两个例子就是采用此方法确定。(3)工艺尺寸链法通过解算工艺尺寸链来确定工序尺寸及其公差的方法陈为工艺尺寸链法。该方法多用于工艺基准与设计基准不重合时工序尺寸及其公差的确定。在机器装配或零件加工过程中,由相互连接的尺寸形成封闭的尺寸组称为尺寸链。尺寸链的组成:环 列入尺寸链中的每一尺寸均为环。环分为封闭环和组成环两种。封闭环 封闭环是尺寸链中在设计、装配或加工过程中最后(自然或间接)形成的一个环。一个尺寸链必有、且只有一个封闭环。组成环 尺寸链中除封闭环外的其余环均为组成环。组成环分为增环和减环。增环 尺寸链中的组成环,该尺寸的变动会引起封闭环的同向变动。减环 尺寸链中的组成环,该尺寸的变动会引起封闭环的反向变动。补偿环 尺寸链中预先选定的某一组成环,可以通过改变其大小或位置,使封闭环达到规定的要求。尺寸链的特性:封闭性关联性传递系数尺寸链理论在机械设计、加工和装配等方面应用非常广泛,按其应用场合不同,可分为以下三种。(1)设计尺寸链 组成该尺寸链的全部环均为同一零件上的设计尺寸。设计尺寸链也称为零件尺寸链。(2)装配尺寸链 全部组成环为同一零件上的工艺尺寸所形成的尺寸链。(3)工艺尺寸链 全部组成环为同一零件上的工艺尺寸所形成的尺寸链。所谓工艺尺寸链,就是根据加工的需要,在零件附图或工艺规程中给出的工序尺寸、测量尺寸等。工艺尺寸有两种,一种是直接引用零件图上的设计尺寸作为工序尺寸或测量尺寸;另一种是在零件图上并未标出,但在加工过程中要用到的工序尺寸或在检验时要直接测量的测量尺寸。对于后一种在零件图上未标出,但在工艺过程中又要用到的工艺尺寸,除了在工艺基准与设计基准重合时,可通过加工余量确定出来外,均需通过工艺尺寸链计算得到。任何工艺尺寸在工艺过程中均可通过不同的加工方法直接保证其精度或直接进行测量,因此,都是组成环。这类在零件图上未标出的工艺尺寸也称为引入的工艺尺寸。工艺尺寸链的应用和解算方法 应用工艺尺寸链计算引入的工艺尺寸的关键是找出在加工过程中,要保证的设计尺寸与有关的工艺尺寸之间的内在联系,确定封闭环及组成环并建立工艺尺寸链。在此基础上利用工艺尺寸链计算公式进行具体计算。工艺尺寸链的应用和解算方法大至有以下几种情况。(1)测量基准与设计基准不重合时工艺尺寸链的建立与计算(2)定位基准与设计基准不重合时工艺尺寸链的建立和计算(3)从尚需继续加工的表面标注工序尺寸时工艺尺寸链的建立和计算(4)保证渗碳、渗氮层深度的工艺尺寸计算(5)孔系坐标平面尺寸链的计算下面就以保证渗碳、渗氮层深度的工艺尺寸计算为例。测扭油缸中有些表面需要进行渗碳处理,而且在精加工后还要保证一定的渗层深度。为此,需利用工艺工艺尺寸链计算渗碳前有关的工序尺寸及热处理时的渗碳深度。如图3-2a为测扭油缸零件内孔,材料为12Cr2Ni4A,孔径为,碳内孔表面需要渗碳,渗碳层深度为0.60.9mm。其加工过程(参见图3-2b、c)为:(1)精车内孔至;(2)渗碳,深度;(3)磨内孔至,并保证渗碳层深度=0.60.9mm。a)b)c)d)图3-2 保证渗碳层深度的工艺尺寸换算渗碳时的深度需通过工艺尺寸链计算。首先在孔的半径方向上画尺寸链图,如图3-2d所示,显然=0.60.9=是间接获得,为封闭环。为组成环,其求解方法如下:的基本尺寸: 0.6=9.85+-10则 =0.75mm的上偏差: +0.3=+0.025+ES()-0则 ES()=+0.275mm的下偏差: 0=0+ EI()-(+0.0105)则 EI()=+0.0105mm所以 =mm即渗碳层深度为0.76051.025mm。2.4.4 设备、工艺装备的选择1)设备的选择选择设备时应考虑以下几点:(1)机床精度与工件精度相适应(2)机床规格与工件的外形尺寸、工序的性质。另外,机床的切削用量范围应和工件要求的合理切削用量相适应。(3)所选设备与现有加工条件相适应,如设备负荷的平衡状况等。如果没有现成设备供选用,经过方案的技术经济分析后,也可提出专用设备的设计任务书或改装旧设备。有时在试制新产品及小批生产时,较多地选用数控机车或加工中心设备,以减少工艺装备的设计与制造,从而大大缩短生产周期和提高经济性。根据现有的设备具体选择机床,参见机械加工工序卡。2)工艺装备的选择工艺装备(简称工装)应根据生产类型、具体加工条件、工件结构特点和技术要求等进行合理选择。(1)夹具的选择。 单件小批生产应首先采用各种通用夹具和机床附件,如卡盘、机床用平口虎钳、分度头等。有组合夹具的,可采用组合夹具。对于中、大批和大量生产,为提高劳动生产率而采用专用高效夹具。中、小批生产应用成组技术时,可采用可调和成组夹具。(2)刀具的选择。一般优先采用标准刀具,必要时也可采用各种高效的专用刀具、复合刀具、多刃刀具等。刀具的类型、规格和精度等级应符合加工要求。(3)量具的选择。单件小批生产应广泛采用通用量具,如游标卡尺、百分表和千分尺等。大批大量生产应采用极限量块和高效的专用检验夹具和量仪等。量具的精度需与加工精度相适应。工艺装备的选择,参见机械加工工序卡。49 湖南工业大学本科生毕业设计第3章 磨床夹具设计机床夹具设计是工艺装备设计的一个重要组成部分。设计质量的高低,应以能稳定地保证工件的加工质量,生产效率,成本低,排屑方便,操作安全,省力,制造、维护容易等为其衡量指标。夹具的设计主要包括定位装置的设计、夹紧装置的设计、对刀与导引装置的设计、夹具体的设计及其他装置的设计等。3.1 分析原始资料,明确设计任务为明确设计任务,首先应分析研究工件的结构特点、材料、生产类型和本工序加工的技术要求以及前后工序的联系;然后了解加工所用设备、辅助工具中与设计夹具有关的技术性能和规格;了解工具车间的技术水平等。1)研究原始资料(1)结构特点待加工的零件是涡桨6发动机中的测扭油缸,此零件较复杂,不规则属于套筒类薄壁零件。因此加工中容易变形,加工较困难。(2)材料材料为12Cr2Ni4A(3)生产类型生产类型为单件小批生产(4)本工序(95工序)加工的技术要求保证两平面的平行度为0.022)明确设计任务按设计任务要求是设计工艺规程中第95道工序的磨工夹具,其目的是要提高劳动生产率,保证加工质量,降低劳动强度。设计出来的专用磨工夹具要保证尺寸的两端面的平行度和表面质量Ra=0.8。3.2 磨床夹具的作用及设计要求机床夹具是机械加工工艺系统的重要组成部分,它的主要功用为以下几点:(1)易于保证加工精度,并使一批工件的加工精度稳定由于工件在夹具中的定位,以及夹具在机床上的定位都有专门的元件保证,夹具相对刀具的位置有可通过对刀及导引元件调整,因此可以较容易地保证工件在该工序的加工精度。此外,采用夹具装夹法加工,工件的定位不再受划线、找正等主、客观因素的影响,故对一批的工件加工精度也比较稳定。(2)缩短辅助时间,提高劳动生产率,降低生产成本工件在夹具中的装夹和工位转换、夹具在机床上的安装等,都可通过专门的元件或装置迅速完成。此外,在夹具中还可以不同程度地采用高效率的多件、多位、快速、联动等夹紧方式,因而可以缩短辅助时间、提高劳动生产率、降低生产成本。(3)减轻工人操作强度,降低对工人的技术要求因为在工件加工中采用了夹具,取消了复杂的划线、找正工作,在夹具中又可采用增力、机动等夹紧机构,装夹工件方便省力,故可降低工人操作强度及对工人技术等级的要求。(4)扩大机床的工艺范围,实现一机多能根据加工机床的成形运动,附以不同类型的夹具,即可扩大机床原有的工艺范围。例如在车床的溜板上或摇臂钻床工作台上装上镗模就可以进行箱体的镗孔加工。(5)减少生产准备时间。缩短新产品试制周期对多品种小批生产,在加工中大量应用通用、可调、成组和组合夹具,可以不再花费大量的专用夹具设计和制造时间,从而减少了生产准备时间。同理对新产品试制,也同样可以显著缩短试制的周期。10 在测扭油缸零件的加工过程中,为了降低工人的劳动强度,降低因为操作工人技术水平而带来产品的加工质量无法保证等因素,为了更好的保证零件的加工质量,提高劳动生产率,需要设计磨床专用夹具。磨床夹具的设计要求:磨床夹具的设计应满足相应工序的要求,使安装稳定可靠,操作简单,能实际可用。3.3 磨床夹具定位装置设计3.3.1 定位所需限制的自由度的分析如图4-1所示,要磨尺寸,并保证两端面的平行度和表面质量Ra=0.8,应限制工件的、三个自由度;要保证尺寸和倒圆R2.5,应限制工件的、两个自由度;要保证其与槽的正确位置,应限制工件的1个自由度。因此所设计的夹具应限制工件六个自由度,即完全定位,才可保证加工精度。图 4-13.3.2 定位元件设计在设计定位元件时,我们首先应选择定位基准,再以定位基准来选择设计定位元件。1)定位基准的选择考虑工件的加工,在加工方法确定后,需要解决的主要问题是:使工件相对于刀具和机床占据正确的位置定位,并把工件压紧夹牢,以保持这个确定了的位置加工过程中稳定不变夹紧,本道工序加工采用专用的装备安装工件。对于测扭油缸这个零件,由第95工艺卡(如图4-1)可知:的两端面有相互平行度要求,其设计基准为的孔的中心轴线,而对的孔无垂直度要求,因此孔和现在加工的平面在后面的工序中还要进行切削加工。由上述可知,选择的内圆和大端面为定位基准;选择的孔进行角向定位。2)定位元件的设计(1)本夹具采用心轴进行定位心轴在这套夹具中有安装工件和定位的作用,它限制了工件Z轴的转动、移动;Y轴的转动自由度。轴端面限制了X轴的移动,它们一起限制了工件的四个自由度。由于工件此刻同轴度公差还比较大,易左右转动,心轴就会装不进去,所以采用削边的方法。心轴设计图形如图4-2所示。图4-2 心轴(2)本夹具采用定位销进行角向定位此道工序中,虽然的两端面对的孔垂直度没有要求,但也必须限制工件Y的移动动,才能保证与宽深的槽的位置关系,这样就限制了工件的五个自由度就。在这里我们设计了一个活动的销(即定位销)通过转动圆头斜手柄使销插入的孔来进行角向定位,这样就限制了工件X轴的转动,同时也限制了Y轴的移动,因此一共限制了六个自由度,即完全定位。在设计销时为了防止过定位我将销设计成菱形销,这样,还可以避免当工件的轴向尺寸公差较大时,就容易产生销插不进或者夹紧工件后转盘与夹具体产生间隙的现象。3.4 磨床夹具夹紧装置设计夹紧装置是夹具的重要组成部分,合理设计夹紧装置有利于保证工件的加工质量、提高生产效率和减轻工人的劳动强度,所以夹具设计要满足以下基本要求:在夹紧过程中应能保持工件定位时所获得的正确位置。夹紧应可靠和适当。夹紧机构一般要有自锁作用,保证在加工过程中不会产生松动或振动。夹紧工件时,不允许工件产生不适当的变形和表面损伤。夹紧装置应操作方便、省力、安全。夹紧装置的复杂程度和自动化程度应与工件的生产批量和生产方式相适应。结构设计应力求简单、紧凑,并尽可能采用标准化元件。113.4.1 夹紧方案的选择通过对定位方案的分析,由于是磨两个相互平行的平面,因此在设计时考虑采用夹具转动来加工两平行平面,这样既方便又精确。以心轴定位内孔,大端面作支靠,限制了工件的、四个自由度;在孔端附加一弹性活动定位销对工件进行角向定位,限制了、两个自由度。1)工件在夹具中的夹紧根据实际分析,选择螺旋杆杠夹紧来对工件进行夹紧。2)转盘在夹具体中的夹紧被加工零件和心轴一起固定在转盘上,也采用螺旋夹紧的方式,把转盘夹紧在夹具体上,采用手动夹紧方式。手动夹紧方式适用于套筒类零件的小批量生产,对此手动夹紧夹具有如下要求:(1)夹紧时不能破坏工件在定位时所处的位置。(2)夹紧力应保证工件在整个加工过程中位置稳定不变,不产生不允许的振动、变形和表面损伤。(3)以较小的作用力获得需要的夹紧效果。(4)结构的复杂程度,工作效率应与生产规模相适应,并有良好的结构工艺性和使用性。3.4.2 夹紧力的计算1)工件在夹具中的夹紧11工件在夹具中的夹紧采用螺旋杆杠夹紧,螺旋夹紧力的计算公式为 =199N式中: 沿螺旋轴线作用的夹紧力(N); 作用在扳手上的力(N); L作用力的力臂(mm); 螺纹中径(mm); 螺纹升角(); 螺纹副的当量摩擦角(); 螺杆(或螺母)端部与工件(或压块)的摩擦角(); 螺杆(或螺母)端部与工件(或压块)的当量摩擦半径(mm); 和的计算方法参见机械制造工艺学表2-3和表2-4。2)转盘在夹具体中的夹紧该夹具属于带柄螺母夹紧机构设计取M12d螺母,查机床夹具设计手册得夹紧力354公斤力,而该零件重量较轻,夹紧力足够。123.4.3 夹紧机构设计13-141)工件在夹具中的夹紧螺旋杆杠夹紧设计图形如图4-3所示。图4-3 螺旋杆杠夹紧2)转盘在夹具体中的夹紧转盘在夹具体中的夹紧采用旋转多手柄螺母,多手柄螺母通过螺栓把心轴夹紧,而心轴又与转盘联在一起,因此旋转多手柄螺母就把转盘夹紧在夹具体上。3.5 夹具体及其它装置设计1)夹具体的设计夹具体是联接和固定夹具上各元件及装置,使其成为一个整体夹具,它与机床有关部件进行联接、对定,使夹具与机床具有相对确定的位置,总体设计原则:首先应保证夹具体具有足够的强度和刚度,壁厚适当;其次要通过降低夹具的中心来提高夹具的稳定性,而且还有足够的排屑空间。
