目 录
1、工艺设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2、夹具设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
3、刀具设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

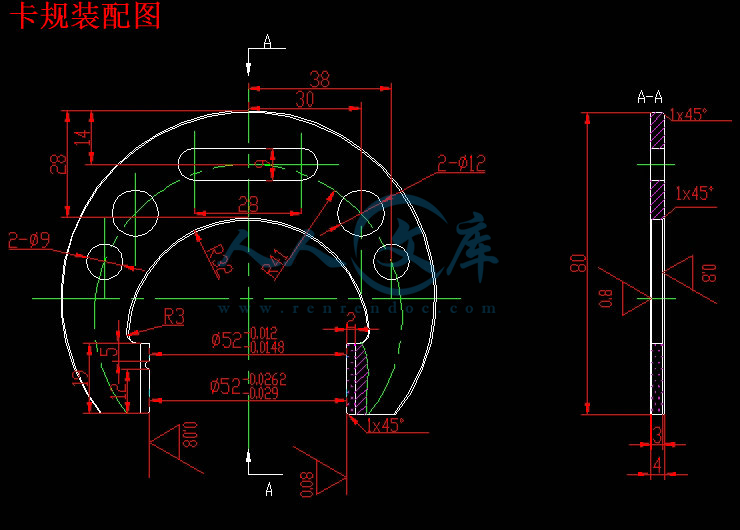

4、量具设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
5、毕业设计体会 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
第一部分 工艺设计说明书
1.零件图工艺性分析
1.1零件结构功用分析
法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。
- 内容简介：
-

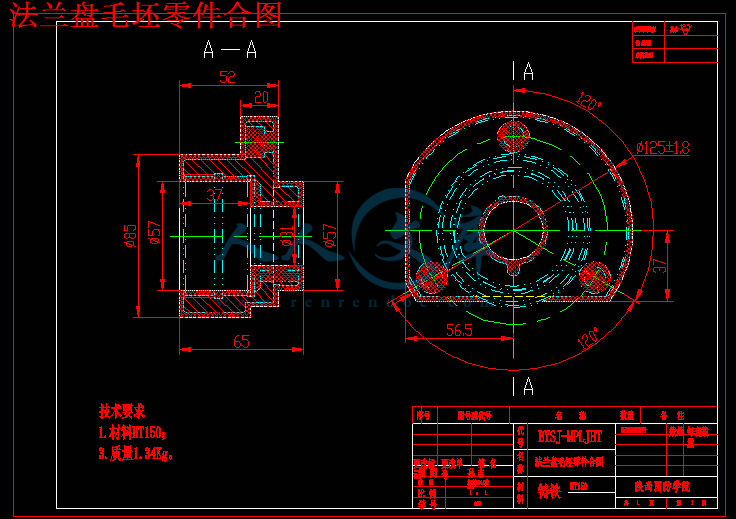

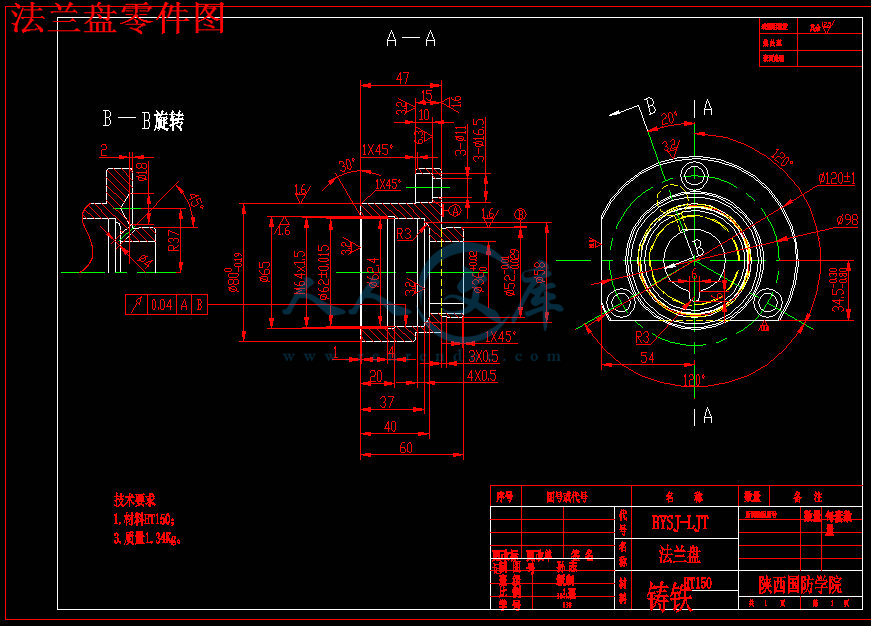

法兰盘加工工艺规程设计25目录第一部分工艺设计说明书11.零件图工艺性分析11.1零件结构功用分析11.2零件技术条件分析11. 3零件结构工艺性分析12.毛坯选择22.1毛坯类型22.2毛坯余量确定22.3毛坯零件合图草图23机加工工艺路线确定33.1加工方法分析确定33.2加工顺序的安排33.3定位基准选择43.4加工阶段的划分说明43.5主要机加工工序简图44.工序尺寸及其公差确定115.设备及其工艺装备确定136切削用量及工时定额确定14第二部分第8号工序夹具设计说明书181工序尺寸精度分析182.定位方案确定184.定位误差分析计算195.设计钻套，连接元件及夹具体，钻模板：196.夹具总装草图20第三部分第4号工序刀具设计说明书201.工序尺寸精度分析202.刀具类型确定203.刀具设计参数确定204.刀具工作草图21第四部分第15号工序量具设计说明书221.工序尺寸精度分析222.量具类型确定223.极限量具尺寸公差确定224.极限量具尺寸公差带图225. 极限量具结构设计23第五部分毕业设计体会23第一部分工艺设计说明书1. 零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。1.2零件技术条件分析 1）法兰盘本身精度：外圆80尺寸公差等级IT11，表面粗糙度Ra为1.6m，52尺寸公差等级为IT6，表面粗糙度Ra为1.6m，120尺寸公差等级IT14，表面粗糙度Ra为3.2m，内孔62公差等级为IT7，36尺寸公差等级IT6，65表面粗糙度Ra为1.6m，距离36为34.5的平面公差等级IT13。 2）位置精度，内孔62相对于基准面A、B的跳动量要求为0.04。 3）加工此零件时，应尽量统一定位基准，减少装夹次数，这样有利于保证零件的加工精度。1. 3零件结构工艺性分析 此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料HT150，该材料用于强度要求不高的一般铸件，不用人工实效，有良好的减振性，铸造性能好。对法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性，因而安排法兰盘加工过程应考虑到这些特点。本次设计的零件图如下： 法 兰 盘 2. 毛坯选择2.1毛坯类型1、根据零件材料HT150确定毛坯为铸件，由于要加工与36的孔中心线距离分别为54和34.5的两平面，若毛坯外型铸成120的外圆，材料浪费太严重，因此将两平面直接铸出。且3-11和3-16.5的内孔不铸出，均在钻床上钻出后加工。2. 由于本零件要求生产批量为中批量生产，毛坯铸造方法选用金属型铸造（查机械加工工艺设计资料 P4表1.2-1），铸造的毛坯尺寸公差等级为8级（查机械加工工艺设计资料 P6表1.2-5），选择错型值为0.7（查机械加工工艺设计资料 P6表1.2-4）。2.2毛坯余量确定对于批量生产的铸件加工余量（查机械加工工艺设计资料 P7表1.2-7），初步将本零件的加工余量定为5mm，毛坯尺寸偏差由表1.2-2查得为1.8. 2.3毛坯零件合图草图 3机加工工艺路线确定3.1加工方法分析确定该零件是法兰盘，中批量生产。由于此零件较为简单，但精度要求较高，为保证加工精度和表面粗糙度的要求，应尽量减少装夹次数，统一定位基准，由于该法兰盘是由回转面和平面组成，根据具体需要初步确定的加工方法有车、铣、磨、镗、钻等。3.2加工顺序的安排本着先粗后精、先主后次、基准先行、先面后孔的原则安排加工顺序，逐步提高加工精度，先以外圆80为粗基准粗车52的外圆、长度方向为15的右端面、长度方向为60的右端面和120的外圆，调头装夹以52的外圆、长度方向为15的右端面为基准粗车80的外圆、长度方向为60的左端面和长度方向为15的左端面，再以粗车后的外圆80为精基准半精车52的外圆、和120的外圆粗镗，半精镗36的内孔，以52的外圆、长度方向为15的右端面为基准粗镗62.4、62、65、及4X0.5的槽、58的内孔，继续半精镗65、62、及4X0.5的槽，车出M64X1.5的螺纹，以外圆80为基准粗铣长度为54的左端面和长度为34.5的两平面，以36的内孔、62.4内孔和长度为60的右端面及34.5的平面定位钻3-11和3-16.5的孔，然后扩3-16.5的孔，然后在继续钻出18和4的孔，磨80的外圆和长度为60和15的左端面，磨52的外圆、长度方向为15的右端面并切出3X0.5的槽然后倒角，以52的外圆、长度方向为15的右端面为基准精镗62的孔，以80的外圆为基准精镗36的内孔，然后用浮动镗刀块精镗36的内孔并加工出6X6的半圆槽。3.3定位基准选择先以80为基准加工52的外圆、长度方向为15的右端面和120的外圆，再以52的外圆、长度方向为15的右端面为基准加工左端部分，再以外圆定位加工内孔和螺纹，以36的内孔、6X6的半圆槽和长度为60的右端面定位钻孔、扩孔。3.4加工阶段的划分说明加工阶段分为：粗加工阶段、半精加工阶段、精加工阶段。3.5主要机加工工序简图1、铸 铸造、清理2、热处理 正火3、粗车52的外圆、长度方向为15的右端面、长度为60的右端面、120 的外圆4、粗车80的外圆、长度方向为60的左端面和长度方向为15的左端面5、半精车52的外圆和120的外圆、粗镗36的内孔、半精镗36的内孔6、粗镗62.4、62、65、及4X0.5的槽、58的内孔、半精镗65、62及4X0.5的槽、车出M64X1.5的螺纹7、粗铣长度为54的左端面和长度为34.5的两平面8、钻3-11的孔 、扩3-16.5的孔9、钻出18和4的孔10、热处理：退火11、去毛刺（在所有侧面去除机械加工所留下的毛刺）12、清洗吹净在乳化液中清洗法兰盘，保证没有铁削、油污和其他赃物，清洗时间不少于3min，清洗的同时通入压缩空气以提高清洗效果，清洗后用压缩空气吹净零件，并用擦布擦净表面。13、检验14、表面淬火15、磨80的外圆和长度为60和15的左端面、磨52的外圆、长度方向为15的右端面并切出3X0.5的槽然后倒角 16、精镗62的孔17、精镗36的内孔18、用浮动镗刀块精镗36的内孔并加工出6X6的半圆槽 19、去毛刺吹净20、检验4.工序尺寸及其公差确定52工艺路线基本尺寸工序余量工序精度工序尺寸 铸571.8571.8 粗车 54.2 2.8 0.04654.7 半精车 52.4 1.8 0.01952.9 磨削 52 0.4 0.0195280工艺路线基本尺寸工序余量工序精度工序尺寸 铸851.8851.8 粗车 80.4 4.6 0.2280.4 磨削 80 0.4 0.1980120工艺路线基本尺寸工序余量工序精度工序尺寸 铸1251.81251.8 粗车 121.5 3.5 1121.5 半精车 120 1.5 212062工艺路线基本尺寸工序余量工序精度工序尺寸 铸571.8571.8 粗镗 60 3 0.1960 半精镗 61.5 1.5 0.07461.5 精镗62 0.5 0.036265工艺路线工序余量工序尺寸 铸 57 粗镗 764 半精镗 165 62.4工艺路线工序余量工序尺寸 铸 57 粗镗 5.462.436工艺路线基本尺寸工序余量工序精度工序尺寸 铸311.8311.8 粗镗 33.1 2.1 0.1633.1 半精镗 34.6 1.5 0.134.6精镗35.61 0.03935.6浮动镗刀块精镗36 0.40.023615工艺路线工序余量工序尺寸 铸 20 粗车 4.515.5 磨削 0.51560工艺路线工序余量工序尺寸 铸 65 粗车 4.660.4 磨削 0.46011工艺路线工序余量工序尺寸 钻 111116.5工艺路线工序余量工序尺寸 钻 1111 扩 5.516.518工艺路线工序余量工序尺寸 钻 18184工艺路线工序余量工序尺寸 钻 445.设备及其工艺装备确定所用的设备有：CA6140、立式铣床、摇臂钻床、清洗机、检验台、外圆磨床。夹具有：三爪卡盘、虎钳、钻直孔专用夹具、钻斜孔专用夹具、磨床专用夹具。刀具有：90度车刀、车用镗刀、铣刀、11、4、18、16.5钻头、砂轮、切断刀。量具有：千分尺、游标卡尺、专用卡规、专用通规、止规。6切削用量及工时定额确定（1） 粗车52的外圆、长度方向为15的右端面、长度为60的右端面、120时：（T1=T辅 T2=T机 T3=T工 T4=T休）（车刀刀杆尺寸BXH取20X30）切削用量：ap=10.85 由表5.3-1得：f=0.9mm/r 由表5.3-20查得 v=46m/min 则n=318x46/57=256.63=257r/mm工时定额：由表3.3-1得：装夹工件时间为0.08min由表3.3-2得：松开卸下工件时间为0.06min，由表3.3-3得：操作机床时间为：（0.02+0.03）X18+0.02+0.02+0.01+0.02=0.97 min由表3.3-4得：测量工件时间为：0.1+0.15+0.08+0.1=0.43minT1=0.08+0.06+0.97+0.43=1.54min由表3.3-33得布置工作地、休息和生理时间分别为：T3=56min、T4=15minT基=Ljz/nfap=497.6X5/257X0.9X10.85=1min则T总=T1+T2+T3+T4+T基=73.84min（2）粗车80的外圆、长度方向为60的左端面和长度方向为15的左端面：切削用量：（车刀刀杆尺寸BXH取25X25）ap=4.6 ，由表5.3-1得f=0.8，由表5.3-20查得v=53m/min，则n=318v/d=318x53/85=198.3=198r/min工时定额：由表3.3-1得：装夹工件时间为0.08min由表3.3-2得：松开卸下工件时间为0.06min，由表3.3-3得：操作机床时间为：0.02+0.02X5+0.02+0.03+0.03X3+（0.03+0.02+0.03+0.02）X9=1.16min由表3.3-4得：测量工件时间为：0.1+0.09+0.08=0.27minT1=0.08+0.06+1.16+0.27=1.57min由表5.4-1得机动时间为：T2=（0.04+0.03）X3=0.21min由表3.3-33得布置工作地、休息和生理时间分别为：T3=56min、T4=15minT基=Ljz/nfap=460x5/198x0.8x4.6=3.16min则T总=T1+T2+T基+T3+T4=75.94（3）半精车52的外圆和120的外圆、粗镗36的内孔、半精镗36的内孔：切削用量：（刀尖圆弧半径取0.5）ap=3由表5.3-2得：f=0.15mm/r 由表5.3-20得：v=100m/min 则n=318v/d=318x100/55=578.2=578r/min工时定额：（同上）T1=1.2min T2=0.3min T3=56min T4=15minT基=135x5/578x0.15x3=2.29minT总1=T1+T2+T3+T4+T基=74.79min粗镗36的内孔：切削用量：ap=2.1 由表5.3-3得f=0.3mm/r由表5.3-20得v=110m/min 则n=318v/d=318x110/31=1129r/min工时定额：（同上）T1=0.8 min T2=0.14 min T3=60 min T4=15 minT基=lz/nfap=100x5/1129x0.3x2.1=0.7minT总2=76.64min半精镗36的内孔：切削用量：ap=1.5 由表5.3-3得f=0.15mm/r 由表5.3-20 得v=115m/min 则n=318v/d=318x115/33=1108r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 minT基=lz/nfap=50x5/1108x0.15x1.5=1minT总3=76.47min则T总=227.9min(4) 粗镗62.4、62、65、及4X0.5的槽、58的内孔、半精镗65、62及4X0.5的槽、车出M64X1.5的螺纹时：切削用量： ap=7 由表5.3-3得f=0.5mm/r 由表5.3-20得v=67m/min 则n=318v/d=318x67/57=374r/min工时定额：（同上）T1=2.3min T2=0.5min T3=60min T4=15min T基=lz/nfap=145x5/374x0.5x7=0.55minT总1=T1+T2+T3+T4+T基=78.35min 半精镗65、62及4X0.5的槽时：切削用量：ap=1.5 由表5.3-3得f=0.15mm/r 由表5.3-20得v=115m/min 则n=318v/d=318x115/62=590r/min工时定额：（同上）T1=1.2min T2=0.3min T3=60min T4=15minT基=100x5/590x0.15x1.5=3.77minT总2=80.27min车出M64X1.5的螺纹：切削用量：ap=1.6 由表5.3-1得f=1.2mm/r 由表5.3-20得v=70m/min则n=318v/d=318x70/62=359r/min工时定额：T1=0.74min T2=0.07min T3=56min T4=15minT基= lz/nfap=50X5/359X1.2X1.6=0.36 minT总3=71.83min 则T总=230.45min(5) 粗铣长度为54的左端面和长度为34.5的两平面：切削用量：ap=2.5 由表6.3-2得f=0.25mm/r 由表6.3-21得v=120m/min 则n=318v/d=318x120/112=341r/min工时定额：由表6.4-1得T2=Lw+L1+L2/vf=50+8+8/120X0.25=2.2 min由表3.3-7得操作时间为0.5 min 由表3.3-8得测量工件时间为0.24minT1=1.98min T3=51min T4=15minT基=lz/nfap=300X5/341X0.25X2.5=7.04minT总=75.02min(6) 钻3-11的孔：切削用量：ap=15 由表7.3-1得f=0.6mm/r 由表7.3-11得 v=12m/min n=318v/d=318x12/11=347r/min工时定额：T2=Lw+Lf+Lt/fn=15+9.35+0/0.6X347=0.12 min (Lf=dm/2cotkr=11/2cot120=9.35)T基=15X11/347X0.6X15=0.05 min由表3.3-9得装夹工件的时间为0.17 min由表3.3-10得松卸工件的时间为0.15 min由表3.3-11得操作时间为0.4 min由表3.3-12得测量工件的时间为0.04min则T1=0.76 min T3=47 min T4=15 min T总1=62.81min 扩3-16.5的孔： 切削用量：ap=10 由表7.3-2得f=0.6mm/r 由表7.3-12得v=25.1m/min则n =318v/d=318X25.1/16.5=484r/min工时定额：由表7.4-1得T2=iw+lf+lt/fn=(10+1.62)/(0.6x484)=0.04min【lf=(dm-dw)/2cotkr=(16.5-11/2cot120=1.62)】由表3.3-9得装夹工件时间为0.17min 由表3.3-10的松卸工件时间为0.15min由表3.3-11得操作机床时间为0.42 min 由表3.3-12得测量工件时间为0.05minT1=0.79min T3=47min T4=15min T基=10x16.5/484x0.6x10=0.06minT总2=62.89 min T总=125.7 min（7）钻出18和4的孔切削用量：ap=11 由表7.3-1得f=0.8mm/r 由表7.3-11得 v=13m/min n=318v/d=318x13/18=230r/min工时定额：钻18深2的孔：T2=Lw+Lf+Lt/fn=2+5.29+0/0.8X230=0.04 min (Lf=dm/2cotkr=18/2cot120=5.29)T基=2X18/230X0.8X2=0.1 min钻4深11的孔：T2=Lw+Lf+Lt/fn=11+1.18+0/0.8X230=0.07 min (Lf=dm/2cotkr=4/2cot120=1.18)T基=11X4/230X0.8X11=0.02 min由表3.3-9得装夹工件的时间为0.17 min由表3.3-10得松卸工件的时间为0.15 min由表3.3-11得操作时间为0.4 min由表3.3-12得测量工件的时间为0.04min则T1=0.76 min T3=47 min T4=15 min T总=62.99min（8）磨80的外圆和长度为60和15的左端面：切削用量：ap=0.4 由表10.2-2得f=0.4mm/r v=22m/min则n =318v/d=318X22/80=88r/min工时定额：由表3.3-13得装夹和松卸时间为0.05 min 0.03 min由表3.3-15得操作时间为0.35min 由表3.3-16得测量工件时间为0.08minT1=0.51min T3=60min T4=15min T基=108x0.4/88x0.4x0.4=3.09minT总1=78.6min磨52的外圆、长度方向为15的右端面并切出3X0.5的槽然后倒角切削用量：ap=0.4 由表10.2-2得f=0.4mm/r v=22m/min则n =318v/d=318X22/52=135r/min工时定额：由表3.3-13得装夹和松卸时间为0.05 min 0.03 min由表3.3-15得操作时间为0.35min 由表3.3-16得测量工件时间为0.21minT1=0.64min T3=60min T4=15min T基=103x0.4/135x0.4x0.4=1.91minT总2=77.55min T总=156.15min(9) 精镗62的孔：切削用量：ap=0.5 由表5.3-3得f=0.15mm/r 由表5.3-20得v=115m/min 则n=318v/d=318x115/62=590r/min工时定额：（同上）T1=1.2min T2=0.3min T3=60min T4=15minT基=70x5/590x0.15x0.5=7.9minT总=84.4min(10) 精镗36的内孔：切削用量：ap=1由表5.3-3得f=0.15mm/r 由表5.3-20 得v=123m/min 则n=318v/d=318x123/36=1087r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 minT基=lz/nfap=50x5/1087x0.15x1=1.53minT总=77min(11) 用浮动镗刀块精镗36的内孔切出6X6的半圆槽：切削用量：ap=0.4 由表5.3-3得f=0.15mm/r 由表5.3-20 得v=140m/min 则n=318v/d=318x140/36=1237r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 minT基=lz/nfap=50x5/1237x0.15x0.4=3.37minT总=78.84min第二部分第8号工序夹具设计说明书1. 工序尺寸精度分析由工序图可知此工序的加工精度要求不高，具体加工要求如下：钻3-11孔，深度为15.5，并扩3-16.5孔，深度为10.25，无其它技术要求，该工序在摇臂钻床上加工，零件属中批量生产。2. 定位方案确定根据该工件的加工要求可知该工序必须限制工件五个自由度，即x移动、y移动、x转动、y转动、z转动，但为了方便的控制刀具的走刀位置，还应限制z移动一个自由度，因而工件的六个自由度都被限制，由分析可知要使定位基准与设计基准重合。选以36的内孔和长度为60的右端面及长度为34.5的平面为定位基准。（见工序图）3. 定位元件确定1、选择定位元件：由于本工序的定位面是36的内孔和长度为60的右端面及长度为34.5的平面，所以夹具上相应的定位元件选为两个平面和一个芯轴。（注：定位基准选择及受力分析见工序图）2、确定定位元件尺寸、极限偏差和定位元件间位置尺寸及其极限偏差：由图可知此工序的加工精度要求不高，由于其定位孔的尺寸为34.6，所以芯轴的尺寸为： 基本尺寸为34.6，公差为0.05(如图)根据工件的实际情况，底板的长度选为134.5mm，宽度为134.5mm，高度为70.4mm。4. 定位误差分析计算(1)分析计算孔的深度尺寸15.5的定位误差：用内孔表面定位和平面定位，工件定位面是内孔表面和平面，定位元件的定位工作面是芯轴表面和平面，定位基准是内孔中心线，当工件内孔直径发生变化时其中心线和芯轴中心发生相对移动。芯轴定位误差计算如下：jb=0db=1/2（Dmax-dmin）=0.075dw=db =0.075 由于孔的公差属于自由公差，取13级公差，则dw=0.0751/3T,因此定位准确。（2） 分析计算平面定位误差：jb=0db=0dw=05.设计钻套，连接元件及夹具体，钻模板：由于此工件是中批量生产，固选用GB2264-80快换钻套，选用固定式钻模板。根据钻床T型槽的宽度，决定选用GB2206-80宽度B=14，公差带为h6的A型两个定位键来确定夹具在机床上的位置。夹具选用灰铸铁的铸造夹具体，其基本厚度选为20mm，并在夹具体底部两端设计出供T型槽用螺栓紧固夹具用的U型槽耳座。6.夹具总装草图第三部分第4号工序刀具设计说明书1. 工序尺寸精度分析粗车主轴颈左端保证尺寸80、15和60公差等级为IT11、IT13、IT13。2. 刀具类型确定此道工序保证的尺寸精度要求不高可用游标卡尺测量，属粗加工，因此可用90度外圆车刀。3. 刀具设计参数确定序号项目数据来源或公式计算采用值1车刀外行表2-6、2-7焊接式90度强力外圆车刀2刀片材料YT5刀杆材料45钢3几何角度表2-8、2-9s=-10度 o=20度 o=6度 o=4度r=90度r=5 度 =2mm 4断削参数前面型式表2-11、2-12（f=1.3mm/r）带倒棱曲面圆弧卷削槽前面Ln=8.5mo1=-20度 br1=0.6 qn=9.35过渡刃表2-13（ap=2.6mm）直线过渡刃 Kre=45度 b=16刀片型号表2-3A420L=20 B=12 C=7 R=12.5 r=1 e=0.87车刀外型结构尺寸表2-1、2-2、2-5BxH=20x30 L=150 M=8(90度弯头车刀)8刀槽型式表2-4Sinrj=ln/2qn=8.5/2x9.6=0.443c=o-j=20度-26.3度Hc=H+(12)-cCoso/Cos(o+ c)=30+1-7Cos5/Cos(5+6.3)=31-7x1/1=24Bc=B-Ctg(o+c)=12-7tg(5+6.3)=10.6Lc=L-CCoso/ Cos(o+ c).tgo =20-7.Cos5/ Cos(5+6.3).tg5 =20-7x0.08=19.4j=26.3度c=6.3度Hc=24mmBc=10.6mmLc=19.4mm4. 刀具工作草图第四部分第15号工序量具设计说明书1. 工序尺寸精度分析对连杆轴颈52（g6）选基孔制，首先确定被测轴的极限偏差，查公差书第三章极限与配合标准得52g6的上偏差es=-0.01mm,下偏差ei=-0.029mm。公差等级为IT6。2. 量具类型确定连杆轴颈52的量具用卡规，量具测量面的材料用硬质合金，测量面的硬度为58-65HRC，其它部分的材料为45钢。3. 极限量具尺寸公差确定（1）确定工作量规的制造公差和位置要素值，由公差书表6-1得IT6尺寸52的量规公差为T=0.0028mm,位置要素Z=0.0034mm.。（2）计算工作量规的极限偏差：52（g6）通规：上偏差=es-Z+T/2=-0.01-0.0034+0.0028/2=-0.012mm 下偏差=es-Z-T/2=-0.01-0.0034-0.0028/2=-0.0148mm磨损极限= es=-0.01mm止规：上偏差=ei+T=-0.029+0.0028=-0.0262mm 下偏差=ei=-0.029mm4. 极限量具尺寸公差带图5. 极限量具结构设计第五部分毕业设计体会经过此次毕业设计，内心感触颇深，毕业设计环节可以说既是对我们在校学习成果的检验，又是一次综合运用所学知识的一次机会。以前也曾做过类似的设计，但那些都是一方面的，不像此次设计内容考核这样全面，含盖面很广，其中包含了工艺过程的拟订、工艺卡片的编制、图纸的绘制、刀具、量具的设计、工装夹具的设计等很多方面及内容。此次设计不仅考核了我们对知识的掌握程度，更重要的是加深了我们对所学知识的印象，为我们步入工作岗位奠定了基础。设计过程不仅要依赖于课本及资料上的理论知识，也要结合实际进行设计，只有在理论结合实际的基础上做出的设计才能满足于现场生产的需求，只有满足现场需求的设计才是一份合格的设计。我们的设计做的还不够全面，不够完善，缺少实践的验证。但我相信我们通过此次设计所积累的设计经验以及理论经验对于我们而言也是一份很难得很宝贵的财富。由于我提前离开了学校，缺少了老师的亲身指导，设计内容一定有很多欠缺的地方，有很多不完善的地方，还请各位老师批评指正。但我坚信此次设计对于我而言是受益匪浅的。附件检查表专 业班 级姓 名学号设计课题法兰盘设计起止日期检查内容完成情况指导建议设计态度备注三月二日至三月十八日零件图翻译、工艺性分析、画零件图、零件毛坯合图三月十八日至三十日工艺路线拟定工序尺寸工序余量确定三月三十号至四月二十号夹具设计量具设计刀具设计说明书编写整理图纸四月二十三号答辩不能准时参加答辩离校设计组别3指导教师任青剑评分表工 程 系班 级专 业学生姓名学生学号指导教师毕业设计题目法兰盘项 目参考标准分实 得 分（一）课题评定成绩（0.6）1.设计过程考评成 绩 设计过程中的独立性10分7工作态度及出勤情况5分4按时完成任务情况5分32.设计质量考评成 绩题目的难易程度，设计方案的合理性15分11设计过程中分析、解决问题能力的表现15分10掌握基础理论的情况10分7资料收集、文献阅读情况10分7设计图纸、说明书的质量、规范程度20分14设计的创新意识及应用价值10分7（二）答 辩 成 绩（0.4） 1.个人对课题工作的总体介绍情况40分282.回答基本问题的正确程度40分283.回答较复杂问题的正确程度20分14总评成绩课题评定成绩0.6答辩成绩0.4 70 分成绩等级及格指导教师评语该生题目难度适当；设计态度比较诚恳，基础理论知识很一般；在帮助下能完成自己的设计题目；设计方案一般；设计过程中表现出了一定的解决实际加工工艺问题能力；上交的设计资料齐全；答辩中自述清楚并能正确回答答辩组成员的较简单的一般问题。答辩小组意见答辩组组长签章：黄雨田 二七年元月22日学院毕业考核委员会意见学院毕业考核委员会主任签章： 二 年 月 日注：1. 工程系可根据专业情况适当调整各项目的权重和分数；2. 课题评定成绩由指导教师评定；答辩成绩由专业综合技能训练考核委员会（或毕业答辩小组）综合评定；3. 毕业设计总评成绩百分制与四级计分制的折算办法为：90分以上（含90分）为优秀；7589分为良好；6074分为合格；60分以下为不合格。法兰盘机械加工工艺规程7目录机械加工工艺过程卡1机械加工工序卡3零件图20零件毛坯合图21夹具总装图22夹具零件图23刀具工作图24量具工作图25法兰盘机械加工工艺过程卡片产品型号零件图号产品名称法兰盘零件名称法兰盘共2页第1页材 料 牌 号HT150毛 坯 种 类铸铁毛坯外形尺寸每毛坯件数每 台 件 数备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段设 备工 艺 装 备 工 时 准终 单件1铸铸造，清理2热处理正火3粗车粗车52外圆，长度为15的右端面，60的右端面、120的外圆CA6140三爪卡盘、游标卡尺、车刀1.54min73.84min4粗车粗车80外圆、60左端面、15左端面CA6140三爪卡盘、游标卡尺、车刀1.57min75.94min5半精车半精车52外圆， 120的外圆、粗镗36的内孔、半精镗36的内孔CA6140三爪卡盘、游标卡尺、千分尺、车刀、车用镗刀、2.4227.96粗镗粗镗62.4、62、65、58内孔及4X05的槽、半精镗65、62、及4X05的槽、车M64X1.5的螺纹CA6140三爪卡盘、游标卡尺、千分尺、车用镗刀、车刀5.1230.457粗铣 粗铣54及34.5的两平面铣床虎钳、游标卡尺、铣刀1.9875.028钻 钻3-11的孔、扩3-16.5的孔钻床专用夹具、游标卡尺、11的钻头、16.5的扩孔钻头1.55125.79钻 钻18和4的孔钻床专用夹具、游标卡尺、18和4的钻头0.7662.9910热处理 退火 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）孙志新标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期法兰盘机械加工工艺过程卡片产品型号零件图号产品名称法兰盘零件名称法兰盘共2页第2页材 料 牌 号HT150毛 坯 种 类铸铁毛坯外形尺寸每毛坯件数每 台 件 数备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段设 备工 艺 装 备 工 时 准终 单件11去毛刺 去除机械加工所留下的毛刺钳工台 虎钳、锉刀12清理并吹净在乳化液中清洗零件保证没有赃物并吹净清洗机13检验检验以上加工尺寸检验台上游标卡尺、千分尺14热处理 表面淬火15磨 磨80的外圆、15的左端面及60的左端面、磨52的外圆、15的右端面并切出3X0.5的槽然后倒角外圆磨床游标卡尺、千分尺、砂轮、卡规、1.15156.1516精镗 精镗62的内孔镗床塞规、镗刀1.284.417精镗 精镗36的内孔镗床千分尺、镗刀0.47718精镗 浮动镗刀块精镗36的内孔并加工出6X6半圆槽镗床塞规、浮动镗刀块0.478.8419去毛刺吹净 去除所有残余的毛刺钳工台20检验检验检验台上游标卡尺、千分尺、塞规、卡规232425 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）孙志新标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期机械加工工序卡片产品型号零件图号产品名称法兰盘零件名称法兰盘共1页第1页车间工序号工序名称材 料 牌 号3粗车52外圆，长度为15的右端面，60的右端面、120的外圆HT150毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造设备名称设备型号设备编号同时加工件数车床CA6140夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时 (分)准终单件1.5473.84工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1安装三爪卡盘00002粗车52外圆三爪卡盘、车刀、游标卡尺257460.92.8201.543粗车15右端面三爪卡盘、车刀、游标卡尺257460.92.25201.544 粗车60右端面三爪卡盘、车刀、游标卡尺257460.92.3201.545 粗车120的外圆三爪卡盘、车刀、游标卡尺257460.93.5201.54 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）机械加工工序卡片产品型号零件图号产品名称法兰盘零件名称法兰盘共1页第1页车间工序号工序名称材 料 牌 号5半精车52外圆， 120的外圆、粗镗36的内孔、半精镗36的内孔HT150毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造设备名称设备型号设备编号同时加工件数车床CA6140夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时 (分)准终单件2.4227.9工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1安装三爪卡盘00002半精车52的外圆 三爪卡盘、千分尺、车刀5781000.151.810.31.23半精车120的外圆三爪卡盘、游标卡尺、车刀5781000.151.510.31.24粗镗36的内孔三爪卡盘、千分尺、车用镗刀11291100.32.110.140.85半精镗36的内孔三爪卡盘、千分尺、车用镗刀11081150.151.510.070.4 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）机械加工工序卡片产品型号零件
