外筒衬套工艺及钻模铣床夹具设计【23张CAD图纸+毕业论文】【答辩通过】

摘 要

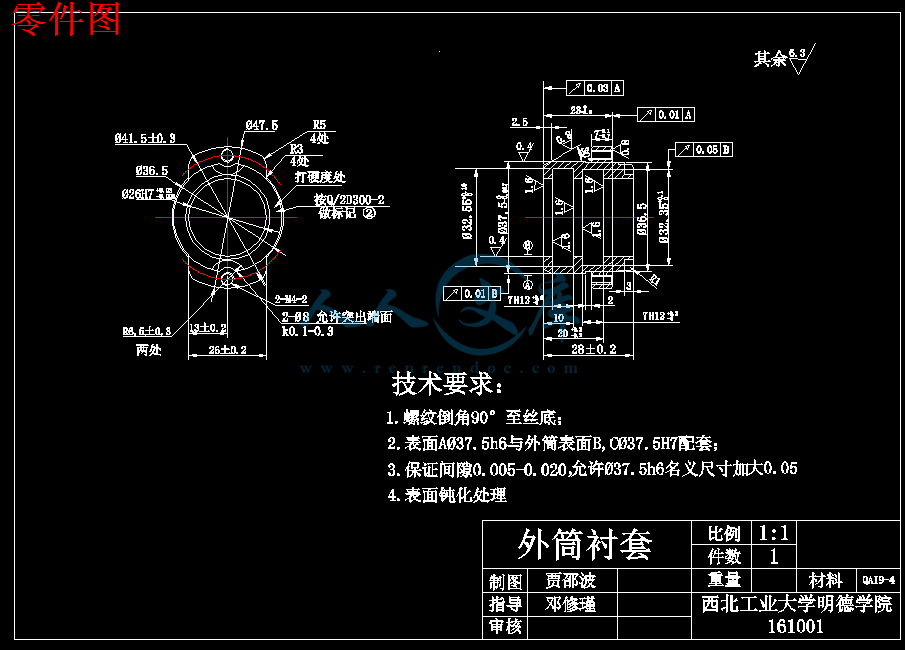

本次毕业设计的主要任务是对外筒衬套零件的加工工艺规程及某些工序的专用夹具设计。外筒衬套零件是飞机液压助力器执行机构中的主要部件之一。它在产品中一端与液压助力器外筒组件连接，中间孔与活塞外圆配合，起到一端的支撑作用。

本文共有四大章，第一章对外筒衬套零件进行了详细的工艺分析；第二章详细介绍了零件工艺规程的编制，包括工艺路线和工序的设计；第三章对某些工序的专用夹具的设计方法及步骤进行了详细的说明;第四章对毕业设计的整体设计过程进行总结概括。

关键词：外筒衬套，工艺分析，工艺规程，专用夹具

ABSTRACT

This graduation design is to set of spare parts of the process planning and processes the special fixture design. This part is the executing agency for the help of the major components. It is one of the end of the hydraulic help with the component connection, the middle of a vast and round and up to the end of the supporting role.

This passage include of four chapters, the first chapter carried out a detailed process analysis; second chapter introduces the components of the preparation process planning, including process routes and process design; third chapter on some special fixture design process methods and steps described in detail; the fourth chapter of the graduate design summed up the overall design process.

KEY WORD: Outer tube bushing, Process planning , Process analysis, The special fixture，Sum

目 录

前 言- 1 -

第1章   零件的分析- 2 -

1.1零件的作用- 2 -

1.2零件的工艺分析- 3 -

1.2.1结构工艺分析- 3 -

1.2.2材料加工性- 4 -

第2章  工艺规程设计- 5 -

2.1工艺路线设计- 5 -

2.1.1确定毛坯的尺寸- 5 -

2.1.2主要表面的加工方法- 5 -

2.1.3加工阶段划分- 5 -

2.1.4基准选择- 5 -

2.1.5工序集中与分散- 7 -

2.1.6制订工艺路线- 8 -

2.2工序设计- 9 -

2.2.1工序尺寸、机械加工余量的确定- 9 -

2.2.2机床及工艺装备的选择- 11 -

第3章  夹具设计- 14 -

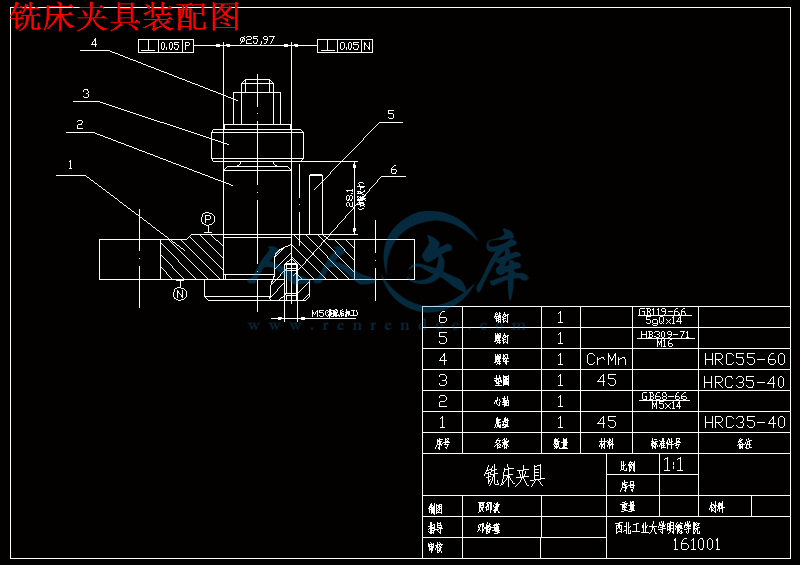

3.1钻模铣床夹具设计- 14 -

3.1.1拟定夹具方案- 14 -

3.1.2自由度分析- 14 -

3.1.3绘制夹具总图- 18 -

3.1.4绘制夹具零件图- 18 -

3.1.5 夹具精度分析- 19 -

致 谢- 22 -

参 考 文 献- 23 -

毕业设计小结- 24 -

                     前 言

这次毕业设计是我们专业在学完了大学的全部基础课、技术基础课以及相关的专业课之后进行的。外筒衬套零件的工艺及夹具设计是属于工艺类的毕业设计，它是我们在大学期间的最后一门课，也是我们步入社会参加工作或者继续学习深造的重要过渡环节。通过这次毕业设计，我们将理论与实践相结合，训练了我们分析问题、解决问题的能力，为今后参加工作、深造学习奠定了一定的专业技术基础。因此，它在我们四年的大学生活中占有非常重要的地位。

对我来说，我希望能通过这次毕业设计对自己进行一次检测，从中锻炼自己分析问题、解决问题的能力，并对零件的加工工艺及夹具设计有了比较深入的了解，在以后的学习中能够理论结合实践，解决实际问题。

由于能力所限，这次毕业设计难免有不足之处，恳请各位老师给予指教。
