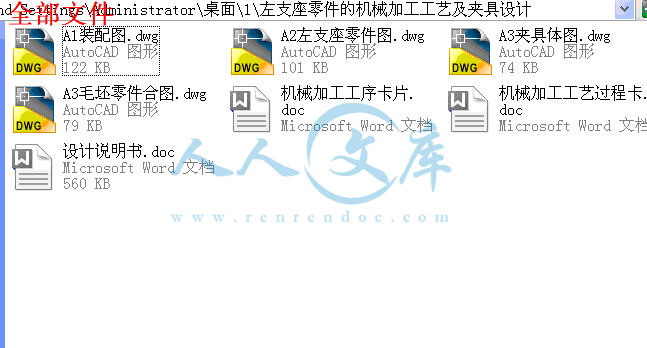

资源目录

左支座零件的机械加工工艺及夹具设计【钻底面连接4-13螺栓孔】【全套CAD图纸+毕业论文】【答辩通过】.rar

设计说明书.doc---(点击预览)

机械加工工艺过程卡.doc---(点击预览)

机械加工工序卡片.doc---(点击预览)

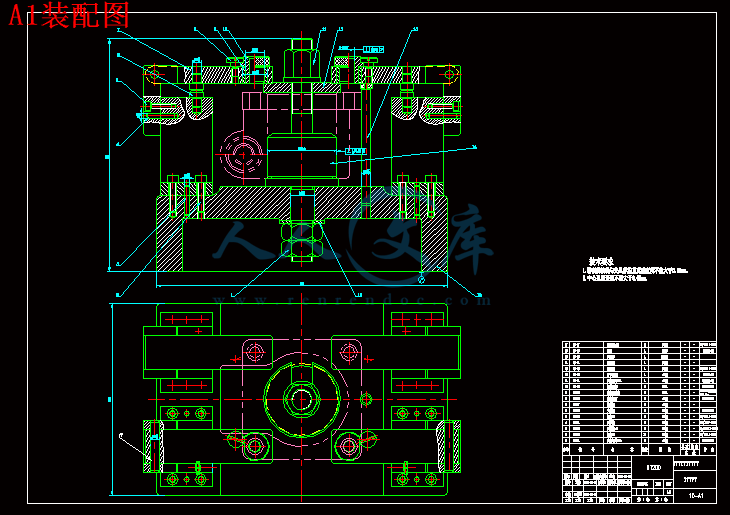

A1装配图.dwg

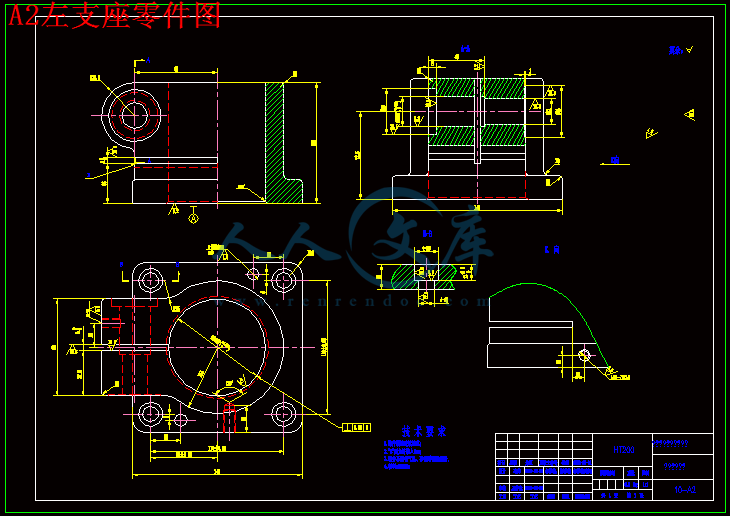

A2左支座零件图.dwg

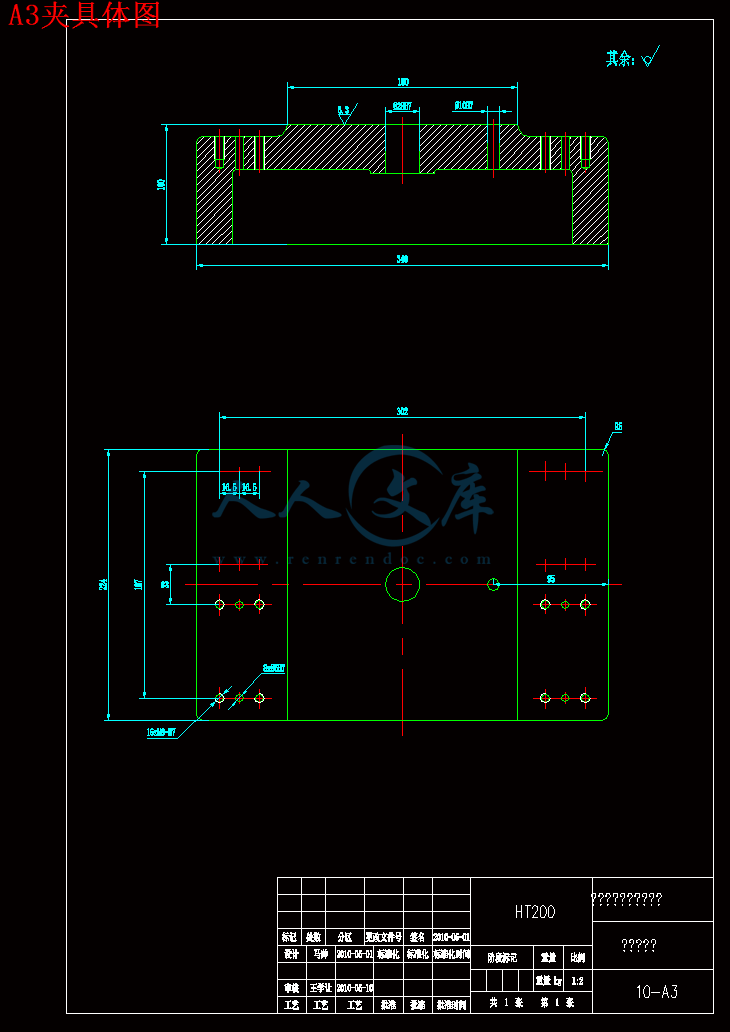

A3夹具体图.dwg

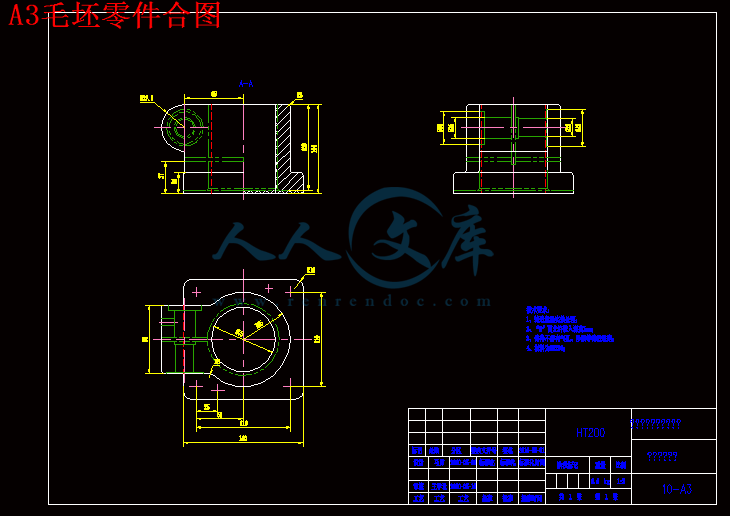

A3毛坯零件合图.dwg

压缩包内文档预览：(预览前20页/共30页)

编号：446017 类型：共享资源大小：411.39KB 格式：RAR 上传时间：2015-07-02 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 支座零件机械加工工艺夹具设计底面连接 13 螺栓全套 cad 图纸毕业论文答辩通过

资源描述：

摘要

在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。

关键词：工艺规程；定位误差；夹紧；加工余量；夹紧力

ABSTRACT

Enable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.

Keywords：Technical instruction, position error ,clump , the surplus of processing ,clamp strength

摘要I

绪论1

第1章车床左支座零件的分析及毛坯的确定2

1.1 车床左支座的作用和工艺分析2

1.1.1 零件的作用2

1.1.2 零件的工艺分析3

1.2 零件毛坯的确定3

1.2.1 毛坯材料的制造形式及热处理3

1.2.2 毛坯结构的确定4

第2章车床左支座的加工工艺设计6

2.1 工艺过程设计中应考虑的主要问题6

2.1.1 加工方法选择的原则6

2.1.2 加工阶段的划分6

2.1.3 加工顺序的安排7

2.1.4 工序的合理组合8

2.2 基准的选择8

2.2.1 粗基准和精基准的具体选择原则8

2.2.2 选择本题零件的基准9

2.3 机床左支座的工艺路线分析与制定10

2.3.1 工序顺序的安排的原则10

2.3.2 工艺路线分析及制定10

2.4 机械加工余量13

2.4.1 影响加工余量的因素13

2.4.2 机械加工余量、工序尺寸以及毛坯余量的确定13

2.5 确定切削用量及基本工时16

2.5.1 工序一粗铣Ø80H9()mm孔大端端面16

2.5.2 工序二粗镗Ø80H9内孔19

2.5.3 工序三精铣Ø80H9大端端面20

第3章专用夹具设计23

3.1 定位基准及定位元件的选择23

3.2 切削力及夹紧力的计算23

3.3 定位误差分析与计算24

3.4 夹具设计及操作的简要说明25

致谢26

参考文献27

附录28

绪论

一、设计目的

毕业设计是高等院校学生在学完了大学所有科目，进行了生产实习之后的一项重要的实践性教学环节。毕业设计主要培养学生综合运用所学的知识来分析处理生产实际问题的能力，使学生进一步巩固大学期间所学的有关理论知识，掌握设计方法，提高独立工作的能力，为将来从事专业技术工作打好基础。

另外，这次毕业设计也是大学期间最后一项实践性教学环节。通过本次毕业设计，应使学生在下述各方面得到锻炼：

1.熟练的运用机械制造基础、机械制造技术和其他有关课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧，工艺尺寸确定等问题，从而保证零件制造的质量、生产率和经济性。

2.通过夹具设计的训练，进一步提高结构设计(包括设计计算、工程制图等方面)的能力。

3.能比较熟练的查阅和使用各种技术资料，如有关国家标准、手册、图册、规范等。

4.在设计过程中培养学生严谨的工作作风和独立工作的能力。







内容简介：: 河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 1）页车间工序号工序名称材料牌号机加工 01 粗铣 80 的小端端面 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数立式铣床 X52K 1 夹具编号夹具名称切削液专用家具工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时 (min) 机动辅助 1 粗铣 80H9 孔小端端面 YG6 硬质合金镶齿铣刀 47.5 23.876 0.15 3.0 1 1.27 2 粗铣 80H9 孔大端端面 YG6 硬质合金镶齿铣刀 118 59.31 0.2 2.8 4 2.41 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 2）页车间工序号工序名称材料牌号机加工 02 粗镗 80H9 内孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数卧式镗床 T611 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 粗镗 80H9 内孔到 77 W18Cr4V 高速钢樘刀 80 18.85 0.37 3.5 2 3.72 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 3）页车间工序号工序名称材料牌号机加工 03 精铣 80 的大端端面 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数立式铣床 X52K 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 精铣 80H9 孔大端端面 YG6 硬质合金镶齿铣刀 295 148.2 0.15 1.5 1 0.467 2 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 4）页车间工序号工序名称材料牌号机加工 04 精镗 80 的内孔和倒角 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数卧式镗床 T611 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 精镗 80H9 内孔到 79.9 YG8 硬质合金镗刀 497 123.2 0.19 1.7 1 1.14 2 倒角 2 45 YG8 硬质合金镗刀 400 105.56 0.19 2 1 0.312 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 5）页车间工序号工序名称材料牌号机加工 05 钻削 4- 13 的通孔，锪 4-20 的沉头孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数摇臂钻床 Z535 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 钻削 4- 13 的通孔 13 的高速钢钻头 195 7.964 0.57 6.5 1 0.265 2 锪沉头孔 4- 20 20 的高速钢刀锪钻 400 25.133 0.15 3.5 1 0.25 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 6）页车间工序号工序名称材料牌号机加工 06 钻 21mm 的通孔，锪孔 24.7的沉头孔，锪 38mm 的沉头孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数摇臂钻床 Z3080 25 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 钻 21mm 的通孔 21 的高速钢钻头 160 10.56 0.8 10.5 1 0.7 2 锪 24.7mm 的沉头孔 24.7 的高速钢锪孔钻 250 19.4 0.13 1.85 1 1.447 3 锪 38mm 的沉头孔 38 高速钢的锪孔 160 19.1 0.2 6.65 1 0.04 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 7）页车间工序号工序名称材料牌号机加工 07 锪削 43 得沉头孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数摇臂钻床 Z3060 20 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 锪削 43 得沉头孔 43 的高速钢锪孔钻 180 24.316 0.2 11 1 0.03 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 8）页车间工序号工序名称材料牌号机加工 08 钻削 M8-7H的螺纹底孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数摇臂钻床 Z535 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 钻削 M8-7H 的螺纹底孔 7.2 的高速钢钻头 750 16.965 0.2 3.6 1 0.162 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 9）页车间工序号工序名称材料牌号机加工 09 铣削尺寸为5 0 2 mm 的纵向槽 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数万能铣床 X61W 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 铣削尺寸为 50 2 mm 的纵向槽高速钢锯齿铣刀 65 51 3 5 1 0.632 2 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 10）页车间工序号工序名称材料牌号机加工 10 铰削 24.7 得沉头孔到 25H7( 021.00 )mm HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数摇臂钻床 Z3080 25 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 精铰铰削 24.7 的沉头孔到 25H7(021.00 ) YG6 硬质合金铣刀 800 62.832 0.2 0.15 1 0.3 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 11）页车间工序号工序名称材料牌号机加工 11 钻削 M10-7H 得螺纹底孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数立式铣床 Z525B 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 钻削 M10-7H 得螺纹底孔 9.2 的高速钢钻头 475 13.73 0.21 4.6 1 0.327 2 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 12）页车间工序号工序名称材料牌号机加工 12 铣削尺寸为5 0 2 mm 的横向槽 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数万能卧式铣床 X61W 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 铣削尺寸为 50 2 mm 的横向槽高速钢锯齿铣刀 65 51 3 5 1 0.532 2 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 13）页车间工序号工序名称材料牌号机加工 13 攻螺纹 M8 7H以及 M10-7H HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数立式钻床 Z515 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 攻螺纹 M8 7H M8 的 YG6 硬质合金丝锥 320 8.042 1.25 0.4 1 0.2 2 攻螺纹 M10-7H M10 的 YG6 硬质合金丝锥 265 8.352 1.5 0.4 4 0.2 nts河南机电高等专科学校毕业设计河南机电高等专科学校机械加工工序卡片产品型号零（部）件图号 LZ-JZ032-01 设计者：马帅产品名称零（部）件名称左支座共（ 14）页第（ 14）页车间工序号工序名称材料牌号机加工 01 珩磨 80H10的内孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数铸件 140 140 104mm 1 1 设备名称设备型号设备编号同时加工件数立式珩磨机床 M4120 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备（含：刀具、量具、专用工具）主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 珩磨 80H10 的内孔 1A8 50 4 10 3D100B75石油磨条 270 67.86 0.015 0.015 7 0.33 nts河南机电高等专科学校毕业设计专业机械加工工艺过程卡产品型号零（部）件图号 LZ-JZ032-01 共 2 页计算机辅助设计与制造产品名称零（部）件名称左支座第 1 页材料牌号 HT200 毛坯种类铸件毛坯外形尺寸 140 140 104 每毛坯件数每台件数备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件 1 铣削粗铣 80 孔的大端端面和小端端面机加 X52K YG6 硬质合金铣刀和专用夹具 2 镗削粗镗 80 内孔到 77mm 机加 X620 W18Cr4V 高速钢刀和专用夹具 3 铣削精铣 80 孔的大端面机加 X52K YG6 硬质合金铣刀和专用夹具 4 镗削精镗 80 内孔到 79.9mm 机加 T611 YG8 硬质合金镗刀和专用夹具 5 钻削钻削 4-13mm的通孔，锪沉头螺栓孔 4-20mm 机加 Z535（立式） 13 的高速钢钻头、 20 高速钢锪孔钻和专用夹具 6 钻削钻削 21mm的通孔，锪孔 24.7，锪铰 38mm的沉头螺栓孔机加 Z308025 21 的高速钢钻头、 24.7、 38 的高速钢锪孔钻和专用夹具 7 钻削锪削沉头螺栓孔 43mm 机加 Z306020（） 43 的高速钢锪孔钻和专用夹具 8 钻削钻削 M8-7H 的螺纹底孔机加 Z535 7.2 的高速钢钻头和专用夹具描图马帅描校底图号编制日期审核日期会签日期班级姓名装订号机计 074 马帅标记处数更改文件号签字日期标记处数更改文件号签字日期 nts河南机电高等专科学校毕业设计专业机械加工工艺过程卡产品型号零（部）件图号 LZ-JZ032-01 共 2 页计算机辅助设计与制造产品名称零（部）件名称左支座第 2 页材料牌号 HT200 毛坯种类铸件毛坯外形尺寸 140 140 104 每毛坯件数 1 每台件数 1 备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件 9 铣削铣削尺寸为（ 50 2 ） mm 的纵槽机加 X61W 高速钢锯齿铣刀和专用夹具 10 铰削铰削 25H7(021.00 )的沉头孔机加 Z308025 24.7 的 YG6 铰刀和专用夹具 11 钻削钻削 M10-H7 的螺纹底孔机加 Z5150 9.2 的高速钢钻头和专用夹具 12 铣削铣削尺寸为 5（0 2 ） mm 的横槽机加 X62K 高速钢锯齿铣刀和专用夹具 13 钻削攻螺纹 M10-H7 和 M8-H7 机加 Z5150 M8、 M10 的 YG6 硬质合金丝锥和专用夹具 14 磨削珩磨 80H9(087.00 )的内圆机加 M4210 1A8 504103D100B75 石油磨条和专用夹具 15 检查终检描图马帅描校底图号编制日期审核日期会签日期班级姓名装订号机计 074 马帅标记处数更改文件号签字日期标记处数更改文件号签字日期 nts河南机电高等专科学校毕业设计 nts 河南机电高等专科学校毕业设计说明书论文题目：左支座零件的机械加工工艺规程及工艺装备设计系部：机械工程系专业：计算机辅助设计与制造班级：学生姓名：学号：指导教师： 2010 年 05 月 10 日 nts河南机电高等专科学校毕业设计 I 摘要在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。关键词：工艺规程；定位误差；夹紧；加工余量；夹紧力 ABSTRACT Enable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally. Keywords ： Technical instruction, position error ,clump , the surplus of processing ,clamp strength nts河南机电高等专科学校毕业设计目录摘要 . I 绪论 . 1 第 1 章车床左支座零件的分析及毛坯的确定 . 2 1.1 车床左支座的作用和工艺分析 . 2 1.1.1 零件的作用 . 2 1.1.2 零件的工艺分析 . 2 1.2 零件毛坯的确定 . 3 1.2.1 毛坯材料的制造形式及热处理 . 3 1.2.2 毛坯结构的确定 . 4 第 2 章车床左支座的加工工艺设计 . 5 2.1 工艺过程设计中应考虑的主要问题 . 5 2.1.1 加工方法选择的原则 . 5 2.1.2 加工阶段的划分 . 5 2.1.3 加工顺序的安排 . 6 2.1.4 工序的合理组合 . 7 2.2 基准的选择 . 7 2.2.1 粗基准和精基准的具体选择原则 . 7 2.2.2 选择本题零件的基准 . 8 2.3 机床左支座的工艺路线分析与制定 . 9 2.3.1 工序顺序的安排的原则 . 9 2.3.2 工艺路线分析及制定 . 9 2.4 机械加工余量 . 12 2.4.1 影响加工余量的因素 . 12 2.4.2 机械加工余量、工序尺寸以及毛坯余量的确定 . 12 2.5 确定切削用量及基本工时 . 15 2.5.1 工序一粗铣 80H9( 087.00 )mm孔大端端面 . 15 2.5.2 工序二粗镗 80H9 内孔 . 18 2.5.3 工序三精铣 80H9 大端端面 . 19 第 3 章专用夹具设计 . 22 3.1 定位基准及定位元件的选择 . 22 3.2 切削力及夹紧力的计算 . 22 3.3 定位误差分析与计算 . 23 3.4 夹具设计及操作的简要说明 . 24 致谢 . 25 参考文献 . 26 附录 . 27 nts河南机电高等专科学校毕业设计 1 绪论一、设计目的毕业设计是高等院校学生在学完了大学所有科目，进行了生产实习之后的一项重要的实践性教学环节。毕业设计主要培养学生综合运用所学的知识来分析处理生产实际问题的能力，使学生进一步巩固大学期间所学的有关理论知识，掌握设计方法，提高独立工作的能力，为将来从事专业技术工作打好基础。另外，这次毕业设计也是大学期间最后一项实践性教学环节。通过本次毕业设计，应使学生在下述各方面得到锻炼： 1.熟练的运用机械制造基础、机械制造技术和其他有关课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧，工艺尺寸确定等问题，从而保证零件制造的质量、生产率和经济性。 2.通过夹具设计的训练，进一步提高结构设计 (包括设计计算、工程制图等方面 )的能力。 3.能比较熟练的查阅和使用各种技术资料，如有关国家标准、手册、图册、规范等。 4.在设计过程中培养学生严谨的工作作风和独立工作的能力。二、设计任务 1.完成左支座零件毛坯合图及左支座零件图。 2.完成左支座零件工艺规程设计 3.完成左支座零件加工工艺卡 4.机床专用夹具装备总图 5.撰写设计说明书 nts河南机电高等专科学校毕业设计 2 第 1 章车床左支座零件的分析及毛坯的确定机械加工工艺是实现产品设计，保证产品质量，节约能源，降低消耗的重要手段，是企业进行生产准备，计划调度，加工操作，安全生产，技术检测和健全劳动组织的重要依据，也是企业上品种，上质量，上水平，加速产品更新，提高经济效益的技术保证。在实际生产中，由于零件的生产类型、材料、结构、形状、尺寸和技术要求等不同，针对某一零件，往往不是单独在一种机床上，用某一种加工方法就能完成的，而是要经过一定的工艺过程才能完成其加工。因此，不仅要根据零件的具体要求，结合现场的具体条件，对零件的各组成表面选择合适的加工方法，还要合理地安排加工顺序，逐步地把零件加工出来。对于某个具体零件，可采用几种不同的工艺方案进行加工。虽然这些方案都可以加工出来合格的零件，但从生产效率和经济效益来看，可能其中有种方案比较合理且切实可行。因此，必须根据零件的具体要求和可能的加工条件等，拟订较为合理的工艺过程。 1.1 车床左支座的作用和工艺分析 1.1.1 零件的作用题目所给的是机床上用的的一个支座 .该零件的主要作用是利用横、纵两个方向上的 5 02 mm 的槽 .使尺寸为 80mm 的耳孔部有一定的弹性 ,并利用耳部的21mm 的孔穿过 M20mm 的螺栓一端与 25H7( 021.00 )配合的杆件通过旋紧其上的螺母夹紧 ,使装在 80H9( 087.00 )mm 的心轴定位并夹紧。 1.1.2 零件的工艺分析 nts河南机电高等专科学校毕业设计 3 左支座共有两组加工表面 ,它们互相之间有一定的位置要求 ,现分别叙述如下 : 一、以 80H9( 087.00 )内孔为中心的加工表面：这一组加工表面包括 :80H9( 087.00 )mm孔的大端面以及大端的内圆倒角，四个 13mm的底座通孔和四个 20的沉头螺栓孔 ,以及两个 10的锥销孔 ,螺纹 M8-H7的底孔以及尺寸为5(02 )mm的纵槽，主要加工表面为 80H9( 087.00 )mm，其中 80H9( 087.00 )mm的大端端面对 80H9( 087.00 )mm 孔的轴心线有垂直度要求为 :0.03mm. 二、以 25H7( 25.00)mm的孔加工中心的表面：这一组加工表面包括 21mm的通孔和 38的沉头螺栓孔以及 43的沉头孔 ,螺纹 M10-7H的底孔以及尺寸为 5(02 )mm的横槽，主要加工表面为 25H7( 25.00)mm。由上述分析可知，对于以上两组加工表面 ,可以先加工其中一组，然后再借助于专用夹具加工另一组加工表面，并且保证其位置精度。 1.2 零件毛坯的确定 1.2.1 毛坯材料的制造形式及热处理一、左支座零件材料为 :HT200在机床工作过程中起支撑作用 ,所受的动载荷和交变载荷较小 .由于零件的生产类型是中批量生产 ,而且零件的轮廓尺寸不大 ,故可以采取金属模机械砂型铸造成型，这样有助于提高生产率 ,保证加工质量 . 灰铸体一般的工作条件： 1.承受中等载荷的零件。 2.磨檫面间的单位面积压力不大于 490KPa。二、毛坯的热处理灰铸铁（ HT200）中的碳全部或大部分以片状石墨方式存在铸铁中，由于片状石墨对基体的割裂作用大，引起应力集中也大；因此，使石墨片得到细化，并改善石墨片的分布，可提高铸铁的性能。可采用石墨化退火，来消除铸铁表层和壁厚较薄的部位可能出现的白口组织（有大量的渗碳体出现），以便于切削加工。 nts河南机电高等专科学校毕业设计 4 1.2.2 毛坯结构的确定根据零件材料确定毛坯为铸件。又由题目已知零件的年生产纲领 500件 /年。由参考文献可知，其生产类型为中批生产。毛坯的铸造方法选用金属模机械砂型铸造成型。又由于支座零件 80孔需铸出，故还应安放型芯，此外，为清除残余应力，铸造后应安排人工时效。由参考文献可知，该种铸件的尺寸公差等级 CT为 8 10级，加工余量等级 MA为 G级，故选取尺寸公差等级 CT为 10级，加工余量等级 MA为 G级。铸件的分型面选择通过从基准孔轴线，且与侧面平行的面。浇冒口位置分别位于 80孔的上顶面。由参考文献用查表法确定参考面的总余量如表 1-1所示。表 1-1 各加工表面总余量（ mm）加工表面基本尺寸加工余量等级加工余量说明 A 面 140 G 4.0 底面，单侧加工 80 孔 80 H 5.0 孔降 1 级大侧加工由参考文献可知铸件主要尺寸的公差，如表 1-2 所示。表 1-2 毛坯主要尺寸及公差（ mm）主要尺寸零件尺寸总余量毛坯尺寸公差 CT A 面中心距尺寸 100 4.0 104 3.2 80 孔 80 5.0 75 1.6 nts河南机电高等专科学校毕业设计 5 第 2 章车床左支座的加工工艺设计 2.1 工艺过程设计中应考虑的主要问题 2.1.1 加工方法选择的原则（ 1）所选加工方法应考虑每种加工方法的经济、精度要求相适应。（ 2）所选加工方法能确保加工面的几何形状精度，表面相互位置精度要求。（ 3）所选加工方法要与零件材料的可加工性相适应。（ 4）加工方法要与生产类型相适应。（ 5）所选加工方法企业现有设备条件和工人技术水平相适应。 2.1.2 加工阶段的划分为保证零件加工质量和合理地使用设备、人力，机械加工工艺过程一般可分为一下几个阶段： 1.粗加工阶段主要任务是切除毛坯的大部分加工余量，使毛坯在形状和尺寸上尽可能接近成品。因此，此阶段应采取措施尽可能提高生产率。 2.半精加工阶段完成次要表面的加工，并为主要表面的精加工做好准备。 3.精加工阶段保证各主要表面达到图样的全部技术要求，此阶段的主要目标是保证加工质量。 4.光整加工阶段对质量要求很高的表面，应安排光整加工，以进一步提高尺寸精度和减少表面粗糙度。但一般不能用以纠正形状误差和位置误差。 nts河南机电高等专科学校毕业设计 6 通过划分加工阶段：（ 1）可以逐步消除粗加工因余量大、切削力大等因素造成的加工误差，保证加工质量。（ 2）可以合理使用机床设备。（ 3）便于安排热处理工序，使冷热加工工序配合得更好。（ 4）可以及时发现毛坯缺陷，及时修补或决定报废，以免因继续盲目加工而造成工时浪费。 2.1.3 加工顺序的安排零件的加工顺序包括切削加工顺序、热处理先后顺序及辅助工序。在拟定工艺路线时，工艺人员要全面地把切削加工、热处理和辅助工序三者一起加以考虑。一、机械加工顺序的安排原则 1.基面先行 2.先主后次 3.先粗后精 4.先面后孔有些表面的最后精加工安排在部装或总装工程中进行，以保证较高的配合精度。二、热处理工序的安排热处理工序在工艺路线中的位置安排，主要取决于零件材料及热处理的目的。预热处理的目的是改善材料的切削工艺性能、消除残余应力和为最终热处理作好组织准备。正火和退火常安排在粗加工之前，以改善切削加工性能和消除毛坯的残余应力：调质一般安排在粗加工和半精加工之间进行，为最终热处理作好组织准备：时效处理用以消除毛坯制造和机械加工中生产的内应力。最终热处理的目的是提高零件的强度、表面硬度和耐磨性及防腐美观等。淬火及渗碳淬火、氰化、氮化等安排在精加工磨削之前进行；由于调质后零件的综合机械性能较好，对某些硬度和耐磨性要求不高的零件，也可作为最终热处理，其工序位置安排在精加工之前进行；表面装饰性镀层、发蓝处理，安排在机械加工完毕后进行。三、辅助工序的安排辅助工序主要包括：检验、清洗、去毛刺、去磁、到棱边、涂防锈油及平衡等。其中检验工序是主要的辅助工序，是保证产品质量的主要措施。除各工序操作者自检外，在关键工序之后、送往外车间之前、粗加工结束之后，精加工之前、nts河南机电高等专科学校毕业设计 7 零件全部加工结束之后，一般均安排检验工序。 2.1.4 工序的合理组合确定加工方法以后，就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。确定工序数的基本原则： 1.工序分散原则工序内容简单，有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少，产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多，生产面积大，工艺路线长，生产管理复杂。 2.工序集中原则工序数目少，工件装，夹次数少，缩短了工艺路线，相应减少了操作工人数和生产面积，也简化了生产管理，在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少，大量生产可采用高效率的专用机床，以提高生产率。但采用复杂的专用设备和工艺装备，使成本增高，调整维修费事，生产准备工作量大。一般情况下，单件小批生产中，为简化生产管理，多将工序适当集中。但由于不采用专用设备，工序集中程序受到限制。中批及大批大量生产中，多采用工序工序分散的加工原则，生产中可以采用结构简单的专用机床和通用夹具，组织流水线生产。 2.2 基准的选择 2.2.1 粗基准和精基准的具体选择原则一、粗基准的选择粗基准选择的要求应能保证加工面与非加工面之间的位置要求及合理分配各加工面的余量，同时要为后续工序提供精基准。一般按下列原则选择： nts河南机电高等专科学校毕业设计 8 1.为保证不加工面与加工面之间的位置要求，应选不加工表面作粗基准。如果零件上有多个不加工表面，则应以其中与加工表面相互位置要求较高的表面作为粗基准。 2.合理分配个加工面的余量。 3.粗基准应避免重复使用。 4.选作粗基准的表面应平整，没有注口、冒口或飞边等缺陷，以便定位可靠。二、精基准的选择 1.基准重合原则应当尽量使定位基准与设计基准相重合，以避免因基准不重合而引起定位误差。 2.基准统一原则在零件加工的整个工艺过程中或者有关的某几道工序中尽可能采用同一个(或一组 )定位基准来定位，称为基准统一原则。 3.自为基准原则当精加工或光整加工工序要求余量小而均匀，应选择加工表面作为基准，称为自为基准原则。 4.互为基准原则对于相互位置精度要求很高的表面，可以采用基准反复加工的方法，这称为互为基准原则。 5.便于装夹原则所选精基准应能保证工件定位准确、稳定，夹紧方便可靠。精基准应该是精度较高、表面粗糙度较小、支撑面积较大的表面。三、辅助基准的选择选择辅助基准时应尽可能使工件安装定位方便，便于实现基准统一，便于加工。 2.2.2 选择本题零件的基准一、粗基准的选择原则按照有关粗基准的选择原则，当零件有不加工表面的时候 ,应该选取这些不加工的表面为粗基准 ;若零件有若干个不加工表面时，则应以其加工表面相互位置要nts河南机电高等专科学校毕业设计 9 求较高的表面作为粗基准。现取 R55 的外圆柱表面作为定位基准，消除 X,Y 的转动和 X,Y 的移动四个自由度 ,再用 80H9( 087.00 )mm 的小端端面可以消除 Z 周的移动。二、精基准的选择原则精基准的选择主要应该考虑基准重合的问题，当设计基准与工序基准不重合的时候，应该进行尺寸换算。 80 孔和 A面既是装配基准，又是设计基准，用它们做精基准，能使加工遵循“基准重合”的原则，其余各面和孔的加工也能用它定位，这样使工艺规程路线遵循了“基准统一”的原则。此外， A面的面积较大，定位比较稳定，夹紧方案也比较简单、可靠，操作方便。由于生产类型为中批生产，故应该采用万能机床配以专用夹具，并尽量使工序集中来提高生产率，除此之外还应降低生产成本。 2.3 机床左支座的工艺路线分析与制定 2.3.1 工序顺序的安排的原则 1.对于形状复杂、尺寸较大的毛坯，先安排划线工序，为精基准加工提供找正基准 2.按“先基准后其他”的顺序，首先加工精基准面 3.在重要表面加工前应对精基准进行修正 4.按“先主后次，先粗后精”的顺序 5.对于与主要表面有位置精度要求的次要表面应安排在主要表面加工之后加工 2.3.2 工艺路线分析及制定一、工艺路线方案一工序一：粗镗、精镗孔 80H9( 087.00 )mm 孔的内圆 nts河南机电高等专科学校毕业设计 10 工序二：粗铣、精铣 80H9( 087.00 )mm的大端端面工序三：镗 80H9( 087.00 )mm大端处的 2 45倒角。工序四：钻 4-13mm的通孔，锪 20mm 的沉头螺栓孔。工序五：钻 2-10mm的锥销底孔，粗铰、精铰 2-10mm的锥销孔。工序六：铣削尺寸为 5mm的纵槽。工序七：钻削通孔 20mm，扩、铰孔 25H7( 25.00)mm,锪沉头螺栓孔 38mm和43mm。工序九：钻削 M10-H7和 M8-H7的螺纹底孔。工序十：铣削尺寸为 5mm的横槽。工序十一：攻螺纹 M10-H7和 M8-H7。工序十二：终检。二、工艺路线方案二工序一：粗铣、精铣削 80H9( 087.00 )mm 孔的大端端面。工序二：粗镗、精镗 80H9( 087.00 )mm内孔，以及倒 2 45的倒角。工序三：钻削底板上的 4-13mm的通孔，锪 4-20mm的沉头螺栓孔。工序四：钻削锥销孔 2-10mm底孔，铰削锥销孔 10mm。工序五：钻削 21mm的通孔，扩、铰孔 25H7( 25.00)mm，锪沉头螺栓孔 38mm和 43mm。工序六：铣削尺寸为 5mm的纵槽。工序七：钻削 M10-H7和 M8-H7的螺纹底孔。工序八：铣削尺寸为 5mm的横槽。工序九：攻螺纹 M10-H7和 M8-H7。工序十：终检。三、工艺方案分析工艺方案路线一：本路线是先加工孔后加工平面，再以加工后的平面来加工孔。这样减少了工件因为多次装夹而带来的误差。有利于提高零件的加工尺寸精度，但是在工序中如果因铸造原因引起的圆柱 R55mm的底端不平整，则容易引起80H9( 087.00 )mm 的孔在加工过程中引偏。使 80H9( 087.00 )mm 的内孔与 R55 的圆柱的同心度受到影响，造成圆筒的局部强度不够而引起废品。工艺路线方案二则是先加工平面再加工孔。本工艺路线可以减小 80H9( 087.00 )mm 的孔与底座垂直度误差，以及 80H9( 087.00 )mm 与 R55 圆柱的同心度，使圆筒的壁厚均匀外，还可以nts河南机电高等专科学校毕业设计 11 避免工艺路线一所留下的部分缺陷（即：工艺路线一中的工序六加工后再加工下面的工序的话，会由于工序六降低了工件的刚度，使后面的加工不能保证加工质量和加工要求）。四、工艺方案的确定由上述分析，工艺路线二优于工艺路线一，可以选择工艺路线二进行加工，在工艺路线二中也存在问题，粗加工和精加工放在一起也不能保证加工质量和加工要求，所以我们得出如下的工艺路线：工序一：粗铣 80H9( 087.00 )mm孔的大端端面，以 R55外圆为粗基准，选用 X52K立式升降铣床和专用夹具。工序二：粗镗 80H9( 087.00 )mm内孔，以孔 80H9( 087.00 )mm孔的轴心线为基准，选用 X620卧式升降铣床和专用夹具。工序三：精铣 80H9( 087.00 )mm孔的大端面，以 80H9( 087.00 )mm内圆为基准，选用 X52K立式升降台铣床和专用夹具。工序四：精镗 80H9( 087.00 )mm内孔，以及 80H9( 087.00 )mm大端处的倒角 245，以 80H9( 087.00 )mm孔的小端端面为基准。选用 T611卧式镗床和专用夹具。工序五：钻削 4-13mm 的通孔，锪沉头螺栓孔 4-20mm。以 80H9( 087.00 )mm内圆为基准。选用 Z5150 立式钻床和夹具。工序六：钻削 21mm的通孔，扩、铰孔 25H7( 25.00)mm，锪铰 36mm 的沉头螺栓孔。以 80H9( 087.00 )mm孔大端端面为基准，选用 Z3080卧式钻床和专用夹具。工序七：锪削沉头螺栓孔 43mm。以孔 80H9( 087.00 )mm的大端端面为基准。选用 Z5150立式钻床和专用夹具。工序八：钻削 M8-H7的螺纹底孔，以 80H9( 087.00 )mm内圆为基准。选用 Z5150立式钻床和专用夹具。工序九：铣削尺寸为 5mm的纵槽。以 80H9( 087.00 )mm内圆为基准，选用 X62K卧式铣床和专用夹具。工序十：钻削 M10-H7的螺纹底孔。以 80H9( 087.00 )mm大端端面为基准。选用Z5150立式钻床和专用夹具。工序十一：铣削尺寸为 5mm的横槽，以 80H9( 087.00 )mm大端端面为基准。选用 X62K卧式铣床和专用夹具。工序十二：珩磨 80H9( 087.00 )mm的内圆，以孔 80H9( 087.00 )mm的大端端面为基准。 nts河南机电高等专科学校毕业设计 12 工序十三：攻螺纹 M10-H7和 M8-H7。工序十四：终检。 2.4 机械加工余量工艺路线确定以后，就需要安排各个工序的具体加工内容，其中最主要的一项任务就是要确定各个工序的工序尺寸及上下偏差。工序尺寸的确定与工序的加工余量有关。加工余量是指加工过程中从加工表面切去材料层厚度。余量有由工序余量和加工总余量之分。工序余量是同一被加工表面相邻两工序尺寸之差；加工总余量是某一表面毛坯尺寸与零件图样的设计尺寸之差。 2.4.1 影响加工余量的因素确定加工余量的基本原则是在保证加工质量的前提下，越小越好。在确定时应该考虑一下因素： 1.上道工序产生的表面粗糙度和表面缺陷层深度。 2.上道工序的尺寸公差。 3.上道工序留下的空间位置误差。 4.本工序的装夹误差。 2.4.2 机械加工余量、工序尺寸以及毛坯余量的确定左支座零件的材料是 HT200，抗拉强度为 195Mpa-200Mpa，零件的毛坯质量为 6.5kg。零件的生产类型是中批生产；参考机械加工工艺简明手册毛坯的制造方法及其工艺特点，选择左支座零件的毛坯制造类型选择为金属模机械砂型铸造成型。由上述原始资料及加工工艺分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下： 1.80H9( 087.00 )mm大端其加工尺寸为 140mm 140mm的平面。保证高度尺寸nts河南机电高等专科学校毕业设计 13 100mm。此尺寸是自由尺寸表面粗糙度值 Ra=3.2m，需要精加工。根据机械加工工艺简明手册成批生产铸件机械加工余量等级，可得：金属模机械砂型铸造成型的灰铸铁加工余量等级可取 8 10级我们取 9级，加工余量 MA取 G级，铸件尺寸公差可得 1.8mm的铸造尺寸公差，可得 2.5mm 的加工余量。 2.80H9( 087.00 )mm孔内表面，其加工长度为 100mm，表面粗糙度值 Ra=1.6m.需要精铰和珩磨。查机械加工工艺简明手册铸件尺寸公差可得 1.6mm 的铸造尺寸公差，可得 2.5mm 的加工余量。三、 80H9( 087.00 )mm孔大端端面 4个螺栓孔。只需要钻底孔和锪沉头孔即可。则加工余量为：钻削 13mm的通孔双边加工余量 2Z 13mm 锪沉头孔 20mm 双边加工余量 2Z 7mm 四、内表面 21mm、 25H7( 25.00)mm、 38mm 和 43mm的加工余量，这些内表面中有些需要多次加工才才能完成。加工余量分别为： 1.钻削 21mm的通孔双边加工余量 2Z 21mm 2.25H7( 25.00)mm 内表面（ 1） 21mm扩孔到 24.7mm 双边加工余量 2Z 3.7mm （ 2） 24.7mm 铰孔到 24.9mm 双边加工余量 2Z 0.2mm （ 3） 24.9mm 珩磨到 25H7( 25.00)mm 双边加工余量 2Z 0.1mm 3.38mm的沉头孔，可以一次性锪成型。则双边加工余量 2Z 17mm 4.43mm的沉头孔，也可以一次性加工出来。则双边加工余量 2Z 22mm 五、尺寸为 5mm 的横、纵两条槽，每一条槽都可以一次性铣削成型，则双边加工余量 2Z 5mm。六、 M10-H7和 M8-H72 个螺纹孔，机加工车间只需要加工螺纹的底孔，攻螺纹的工作可以放在钳工室。则： 1.M10-H7的底孔加工的直径为 8.5mm 双边加工余量 2Z 8.5mm 2.M8-H7的底孔加工的直径为 6.8mm 双边加工余量 2Z 6.8mm 七、内孔 80H9( 087.00 )mm的加工余量计算： 1.内孔 80H9( 087.00 )mm为 9级加工精度，铸件的毛坯重量约为 6.5Kg。机械加工工艺简明手册铸件机械加工余量可以得到内圆的单边加工余量为 Z 2.5mm。nts河南机电高等专科学校毕业设计 14 机械加工工艺简明手册铸件公差，可得： IT 1.6mm。 2.珩磨加工余量：查机械加工工艺手册珩磨的加工余量，可得：珩磨的单边加工余量 Z 0.05mm。 3.精镗加工余量：查机械加工工艺手册扩孔、镗孔、铰孔的加工余量 Z 1.5mm 2.0mm。查机械加工工艺手册卧式镗床的加工公差，可得： IT0.02mm 0.05mm。这里取 0.02mm。 4.粗镗加工余量：除珩磨的加工余量和精镗的加工余量剩下的余量都给粗镗。查机械加工工艺手册卧式镗床的加工公差，可得 IT 0.1mm 0.3mm，我们这里取 0.1mm。由于毛坯及以后各道工序（或工步）的加工都有加工公差，因此规定都有加工公差，所以规定的加工余量其实只是名义上的加工余量。实际上的加工余量有最大及最小之分。由于本次设计规定的零件为中批生产，应该采用调整法加工。因此在计算最大、最小加工余量时应该按照调整法加工方式予确定。由此可知：毛坯的名义尺寸： 80-2.5 2 75mm 毛坯的最大尺寸： 75-0.8 74.2mm 毛坯的最小尺寸： 75 0.8 75.8mm 粗镗后最小尺寸： 80-1.5 2 77mm 粗镗后最大尺寸： 77+0.1 77.1mm 精镗后最小尺寸： 80-0.05 2 79.9mm 精镗后最大尺寸： 79.9 0.02 79.92mm 珩磨后尺寸与零件图纸尺寸相同，即： 80H9( 087.00 )mm 最后将上述的计算的工序间尺寸及公差整理成下表 2-1：表 2-1 80H9( 087.00 )mm 孔的加工余量计算（单位： mm） nts河南机电高等专科学校毕业设计 15 工序加工尺寸公差铸件毛坯80H9( 087.00 ) 粗镗精镗珩磨加工前最大 74.2 77 79.8 最小 75.8 77.1 79.82 加工后最大 74.2 77 79.8 80 最小 75.8 77.1 79.82 80.087 加工余量（单边余量） 2.5 最大 1.8 1.41 0.1435 最小 0.6 1.25 0.1 加工公差（单边） 1.6 2 0.2 2 0.04 2 0.087 2 2.5 确定切削用量及基本工时 2.5.1 工序一粗铣 80H9( 087.00 )mm孔大端端面本工序采用计算法确定切削用时 1.数据的确定加工材料： HT200。加工要求：粗铣孔 80H9( 087.00 )mm的大端端面。机床和夹具： X52K 立式升降台铣床专用夹具，用 R55mm的外圆柱面为基准。刀具：材料为 YG6， D=160mm,L=45mm,d=50mm,Z=16, 10 ， 1 15 ，n 12 。查机械加工工艺手册常用铣刀参考几何角度和镶齿套式面铣刀，可得以上的参数。并查出铣刀的刀具耐用度为 T 10800s。 2.计算切削用量确定 80H9大端端面最大加工余量，已知毛坯长度方向的加工余量 Z 2.50.9mm，考虑 3 的拔模斜度，则毛坯长度方向的加工余量 Z 7.1mm。但是实际上此平面还要进行精铣所以不用全部加工，留 1.5mm的加工余量给后面的精加工。因此实际大端端面的加工余量可以按照 Z=5.6mm 计算。可以分两次加工则每次加nts河南机电高等专科学校毕业设计 16 工的加工余量 Z 2.8mm。铣削的宽度为 140mm，则可以分两次加工， 80H9孔的小端端面在铸造时也由留了 3 的拔模斜度，所以也留了加工余量 Z 3mm。长度方向的加工按照 IT 12 级计算，则取 0.4mm的加工偏差。确定进给量 f：查机械加工工艺手册端铣刀（面铣刀）的进给量，由刀具材料为 YG6和
