摘    要

本设计介绍了B655型牛头刨床的一些基础知识及其工作原理，还介绍了各个主要部分的组成和作用。主要对B655型牛头刨床床身、滑枕和主轴箱进行了设计。滑枕是装载刀架的工件，它是空心铸铁件，可以控制刀具的装夹方式和装夹位置，也可以调整机床刨削行程的大小；主轴箱是机床主要传动系统，它有三根轴，各个轴上有不同的齿轮，通过不同的传动比传递不同的速度；B655型牛头刨床，主轴箱有两个档位能实现6级变速，机床电动机额定功率是3kW，额定转速为960r/min，它安装在机床底部，这样可以减少床身的振动，提高了刨削精度；机床的进给是工作台在横梁上通过棘轮及棘轮爪的控制做水平方向上的前后移动。本着优化、美观、实用和不浪费的原则，设计B655型牛头刨床,使其总体布局合理，外观简洁，床身协调，操作简单。

本论文还根据需要对一些设计还进行了校核，主要是对主轴箱的过桥齿轮轴以及轴上的零部件（如齿轮、轴承等）进行了校核，这样就使本设计更加合理。

关键词：B655型牛头刨床；滑枕；主轴箱；总体布局；过桥齿轮轴

ABSTRACT

This paper introduces the B655 type shaper’s elementary knowledge and its working principle, and also introduces the composition and functions of each main part . Mainly designed the B655 shaper lathe bed, the ram and the gear box. The ram is the tool of loading the work piece, and it is a hollow cast iron part, it can control the clamping factions and the fixture position of the cutting tool, also can adjust the shaper’s planning traveling distance. The gear box is the main transfer system of the planer, and it has three axles, on which there are different gears, through different velocity ratio transmitting different speed. The gear box of the B655 shaper, having two forging die, can realize 6 levels of speed changes. The rated power of the motor is 3kW. The rated speed is 960r/min. It installs on the bottom of the shaper basement. Which can reduce the vibration of lathe bed, increase the planning precision. The feed of the planer is the straight reciprocating motion of the work table which install on crossbeam, through meshing of notch wheel and the ratchet pawl. Based on the  principle of optimization, perfect, practical and not waste, the B665 type planer is designed, which overall layout is reasonable, the outward appearance is succinct, the lathe bed is coordinated, and the operation is simple.

According to requirements, this paper also carries on the checking to some main parts especially the gear box idle wheel axle and its parts, for example gear, bearing and so on, through which make the design more reasonable.

Key word: B655 Type Shaper; Ram; GearBox; Overall Layout; Idle Wheel Axle

目    录

摘要…………………………………………………………………………………Ⅰ

Abstract ……………………………………………………………………………Ⅱ

第1章　绪　　论1

1.1 课题背景及研究意义1

1.2 国内外研究现状1

1.3 研究设想及主要工作内容2

第2章 牛头刨床总体方案设计4

2.1 牛头刨床设计的主要参数4

2.2 牛头刨床的工作原理4

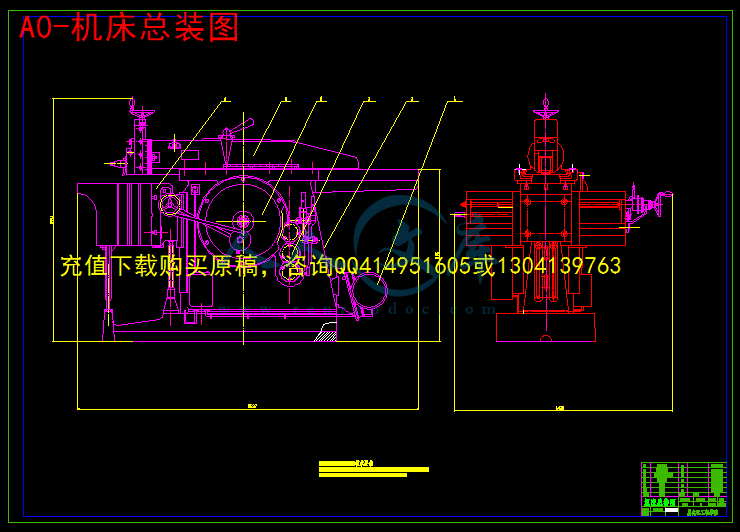

2.3 牛头刨床的结构设计4

2.3.1 床身5

2.3.2 主轴箱5

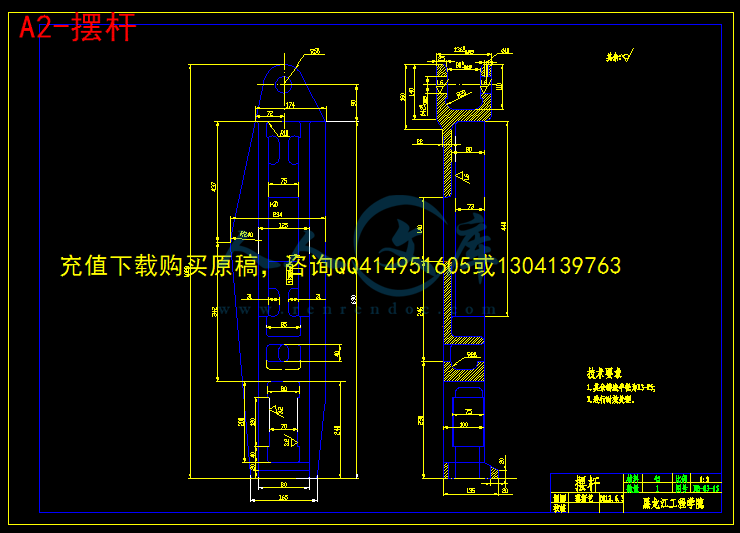

2.3.3 摇臂机构5

2.3.4 滑枕6

2.3.5 工作台6

2.4 传动机构组成及其工作原理6

2.5 本章小结8

第3章 主轴箱的设计9

3.1主轴箱的设计9

3.1.1 主轴箱的电动机选择9

3.1.2 电动机规格的选取9

3.1.3主轴箱上直齿圆柱齿轮设计10

3.1.4主轴箱上主传动轴设计13

3.1.5 1308调心滚子轴承设计15

3.2 带传动设计16

3.2.1 确定计算功率Pc16

3.2.2 选择带型16

3.2.3 确定带轮的基准直径D1、D216

3.2.4 确定中心距a和带的基准长度Ld17

3.2.5验算小带轮上的包角α117

3.2.6确定带的根数z17

3.2.7确定带的初拉力F018

3.2.8计算带传动作用在轴上的力Q18

3.2.9带轮结构设计18

3.3本章小结18

第4章 其它机构设计19

4.1齿轮设计19

4.1.1齿轮的概述19

4.1.2 主轴Ⅵ轴上斜齿轮19

4.2 轴的设计25

4.2.1 轴的简介25

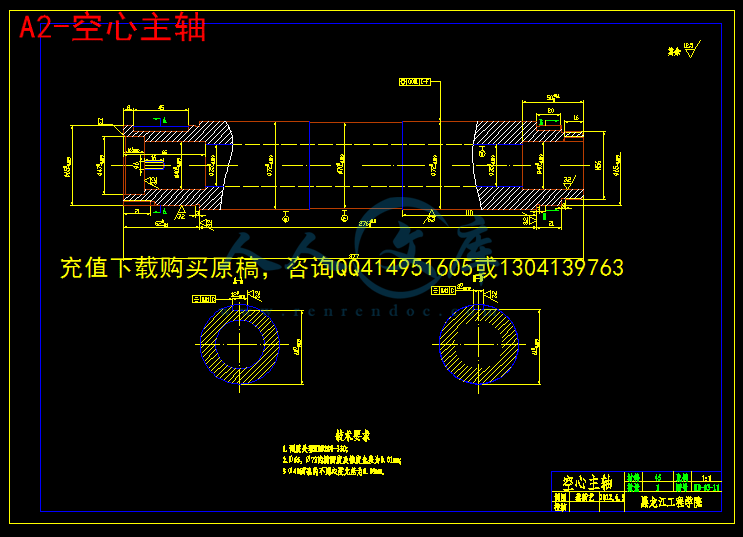

4.2.2 主轴的设计（Ⅵ轴）28

4.3主轴上滑动轴承设计30

4.4 本章小结31

第5章 曲柄机构的设计32

5.1 曲柄机构的设计32

5.1.1 遗传算法简介32

5.1.2 曲柄机构的设计35

5.2 本章小结36

结    论37

参考文献38

致  谢39

第1章　绪　　论

1.1 课题背景及研究意义

刨床作为最早的金属切削机床早已应用到生产中，机床是加工机器零件的主要设备，所以又被称为工作母机，由于它的母机性，它所负担的工作量占机器总制造工作量的40%-60%。机床的技术水平直接影响机械制造工业的产品质量。一个国家的机床工业的技术水平，在很大程度上标志着这个国家的工业生产能力和科学技术水平。显然机床在国民经济现代化建设中起着很重大的作用。刨床因其结构简单，造价低廉但是生产率高（加工平面的效率是铣床的5倍）等优点广泛应用于工厂加工中。

近些年来随着电子技术计算机技术信息技术以及激光技术等的发展并应用于机床领域,使刨床的发展进入了一个新时代。不断提高劳动生产率和自动化程度是刨床发展的基本方向,在我国现阶段刨床工业的自动化水平还不高,高加工精度的机床还不是很普及。传统刨床在有些工厂中传统刨床还在发挥着重要的作用,有一定的经济价值。 通过对传统刨床基础结构的研究可以对刨床的运动特点,力学性能有更深层次的了解从而为设计研究更加精密更加现代化的刨床铺平道路。
