QGJ-I型无缝钢管定长切割机的设计【优秀含4张CAD图纸+机械设备全套课程毕业设计】

资源目录

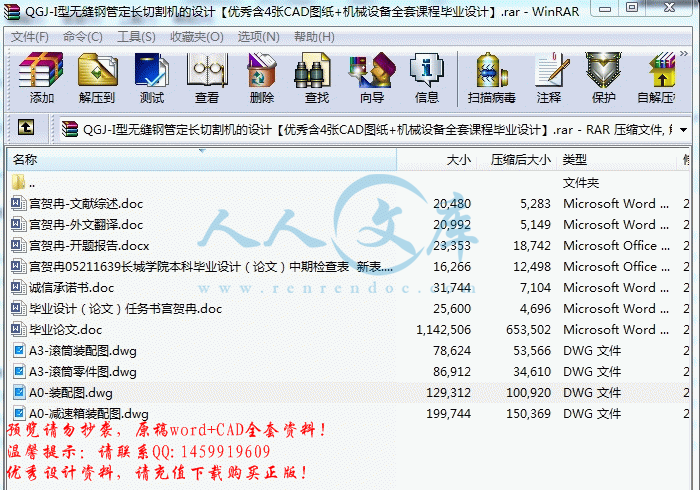

QGJ-I型无缝钢管定长切割机的设计【优秀含4张CAD图纸+机械设备全套课程毕业设计】.rar

诚信承诺书.doc---(点击预览)

毕业设计（论文）任务书宫贺冉.doc---(点击预览)

毕业论文.doc---(点击预览)

宫贺冉05211639长城学院本科毕业设计（论文）中期检查表新表.docx---(点击预览)

宫贺冉-文献综述.doc---(点击预览)

宫贺冉-开题报告.docx---(点击预览)

宫贺冉-外文翻译.doc---(点击预览)

A0-减速箱装配图.dwg

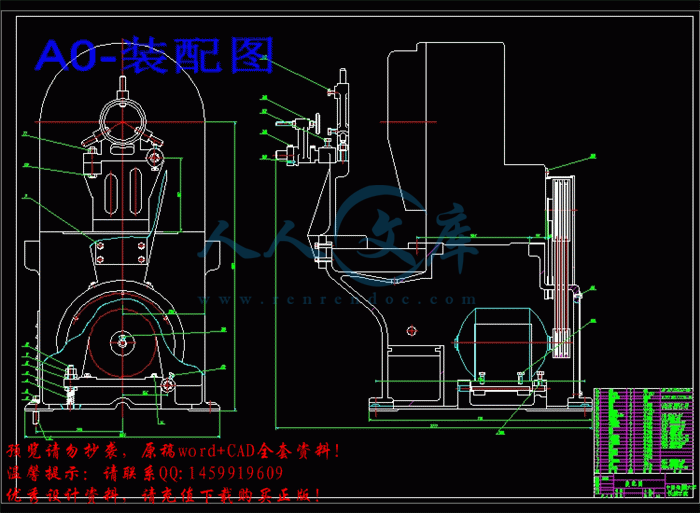

A0-装配图.dwg

A3-滚筒装配图.dwg

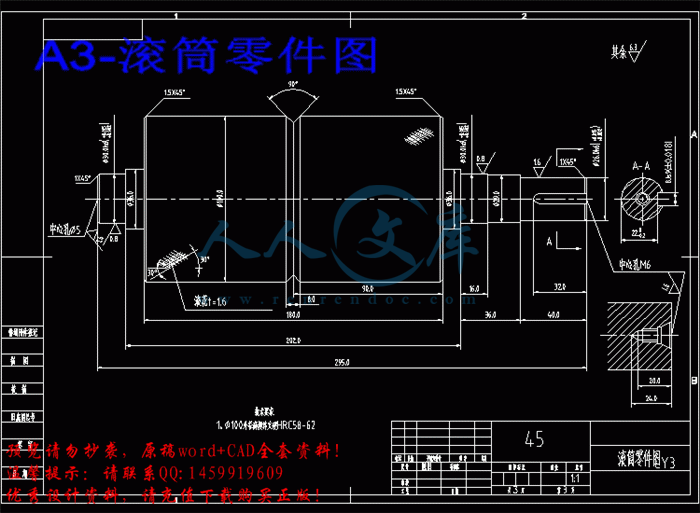

A3-滚筒零件图.dwg

压缩包内文档预览：

编号：449334 类型：共享资源大小：1022.81KB 格式：RAR 上传时间：2015-07-05 上传人：QQ14****9609 IP属地：陕西

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 无缝钢管定长切割机机械设计机械设备毕业设计 QGJ-I型无缝钢管定长切割机的设计机械设备全套课程毕业设计

资源描述：

无缝钢管切割机设计

QGJ-I型无缝钢管定长切割机的设计【优秀含4张CAD图纸+机械设备全套课程毕业设计】

【带任务书+开题报告+中期检查表+文献综述+外文翻译】【29页@正文10300字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

A0-减速箱装配图.dwg

A0-装配图.dwg

A3-滚筒装配图.dwg

A3-滚筒零件图.dwg

PDF报告 backup.pdf

中期检查表新表.docx

外文翻译.doc

开题报告.docx

文献综述.doc

毕业论文.doc

任务书.doc

任务书

毕业设计（论文）题目QGJ-I型无缝钢管定长切割机的设计

毕业设计（论文）主要内容和要求：

1.调研相关产品，搜集相关资料。

2.分析资料，拟定可行的设计方案。

3.对比方案，确定最终方案。

4. 详细设计设备总体结构等。

5.绘制装配图及零件图。

6.撰写设计说明书。

该切割机主要用于切割碳素钢钢管，钢管长度可控，采用快速夹紧机构加紧工件，切割采用砂轮片或高速钢锯片，动力采用电动机。

毕业设计（论文）主要参考资料：

1.机械设计手册

2.机械设计教材

3.液压与气动教材

4 各种切割机

毕业设计（论文）应完成的主要工作：

1.确定最终方案。

2.详细设计。

3.用计算机绘制较完整的装配图及相关零件图。不少于2张0号图纸。

4.撰写设计说明书一篇，不少于6000字，论文格式按照科技论文的写作格式进行。

5.完成3000字英文文献翻译一份。（与课题相关的内容）

6.完成开题报告一份

7.完成文献综述一份

摘要

钢管切割机机在生产生活中起到的影响非常大，钢管切割机种类多种型号各异。目前我国的切割市场的发展趋势逐渐加快，对于新型切割机的要求更加严格，跟家趋向于钢管切割机的适用范围成本以及工作效率等多方面要求。为促进了发展方式的转变，实现了又好又快发展。使产业的产能、销售收入、利润成倍增长，达到更快更好地技术水准。提高生产加工、出口，应该努力改进机械工艺。机械工业对于我国的发展建设起到很重要的地位。我国的机械工业虽然取得了很大的成绩，但同工业发达国家相比，在生产能力、技术水平、经济效益和管理水平等方面，仍然存在一定的差距，还不能完全事业国民经济发展的需要。所以，我国的机械工业应该更加快速的建设发展，通过对技术改造，提高产品的设计水平，制造工艺水平和管理水平，使机电产品的质量和品种逐步达到和赶上工业发达国家的水平。

关键词：切割机原理、CAD实体设计、平面草图、切割、钢管、传动、机构、装配。

引言1

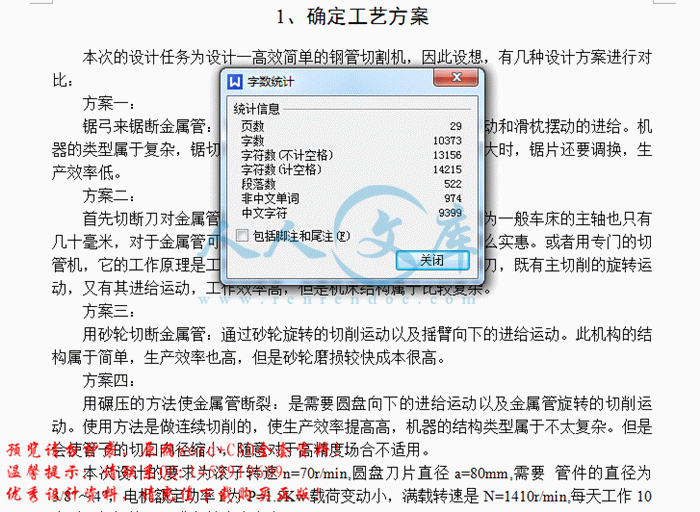

1、确定工艺方案1

2、传动装置的设计与计算1

2.1、电动机的选择1

2.1.1、类型的选择1

2.1.2、转速的选择1

2.1.3、功率的选择1

2.2、拟订传动方案1

2.3、计算各轴的转速、功率和转矩4

2.4、进行传动机构的设计与计算6

2.4.1、带传动设计6

2.4.2、齿轮模数的确定7

2.4.3、蜗轮蜗杆模数的确定8

2.4.4、齿数的确定8

2.5、进行总体结构设计，画出总体方案图9

3、结构设计15

3.1、初算各轴的最小直径15

3.2、计算各主要传动件的结构尺寸15

3.3、绘制部件的装配草图19

3.4、绘制设计装配图22

3.5、绘制零件工作图25

结论15

参考文献15

致谢15

引言

众所周知，机械对于人类的作用，他大大的提高了人类产业能量，从原始的石器时代到金属时代，我们伟大的先祖就进行了简单的机械加工，对于当时环境下，其生产的效率和精度都是非常的低下。随着时代的发展机械化逐渐成为代替手工的重要地位，机械制造生产的飞速发展，人们通过对精度效率成本更低选择、更加入人性化的设计理念。中国虽然是一个文明古国，但是其在工业制造方面和与欧美等发达国家起步比较晚，机械化进程有着一定的差距。其机械制造技术却远远比不上西方等发达国家，现在我们更加注重机械制造技术的先进与加工的精度，生产的效率，以及生产的成本产生等。随着对机械化生产的巨大需求，机械类行业得到飞速发展。通过本次设计的目的和要求就是设计一个简单易于操作的钢管切割机机，其目的是为了更加高效廉价的做出大量需求产品，并且改变手工切割慢的问题，适合大多数不是批量加工钢管或者对钢管的加工加工精度不高工厂使用。

随着世界各地各项技术飞速发展的时代，尤其的随着计算机技术的高速发展，机械制造行业也得到了飞速的发展，其主要表现在数控加工等方面，数控方面有着一定成熟的技术。数控技术加工的精度高，对于精密仪器批量生产是一个很大的福音，但是因为造价原因小型工厂，还是比较适用于这类机械。圆满的的解决小厂所需求的问题，有没有出翔精密加工不堪重负的经济因素和资源的浪费。对此，在本次设计中，根据工厂生产加工的一些实际情况，对现有的钢管切割机改进。使本次设计的钢管切割机的操作简单、生产成本低、维护简单、生产效率高等优点。

此设计的切管机主要是针对各种用途金属管材进行加工。本次设计的任务主要是钢管切割机中减速箱及有关零件进行的设计。对于传动装置的设计和计算，机器轮廓的设计。并且计算的数据，绘制总体装配图，减速机装配图，减速箱焊接图等。对各个零部件图，进行绘制。

本次设计的钢管切割机为适应小工厂，高效简洁的生产效率提高有着积极的作用。

参考文献

[1] 璞良贵，纪名刚主编.机械设计.第七版.北京：高等教育出版社，2001

[2] 孙桓，陈作模主编.机械原理.第六版.北京：高等教育出版社，2002

[3] 成大先主编.机械设计手册.北京：化学工业出版社，2004

[4] 赵学田主编.机械设计自学入门.北京：冶金工业出版社，1982

[5] 纪名刚编.机械设计.高等教育出版社，2001

[6] 廖念钊等.互换性与技术测量.北京:中国计量出版社,2001

[7] 濮良贵等.机械设计.北京:高等教育出版社,2001

[8] 刘鸿文.材料力学.北京:高等教育出版社,2004

[9] 吴宗泽.机械设计使用手册.北京:化学工业出版社,2000

[10] 王昆等.机械设计、机械设计基础课程设计.北京:高等教育出版社,2005

[11] 陈宏钧.实用金属切削手册.北京:机械工业出版社,2005

[12] 于惠力等.机械零部件设计禁忌.北京:机械工业出版社,2006

[13] 艾云龙等.工程材料及成型技术.南昌:南昌航空工业学院出版社,2004

[14] 阮忠唐.联轴器、离合器设计与选用指南.北京:化学工业出版社,2005

[15] 周四新.Pro/ENGINEER Wildfire 综合培训教程.北京:机械工业出版社,2004

[16] 刘庆国等.计算机绘图.北京:高等教育出版社,2004

[17] 菜春源.新编机械设计手册.沈阳:辽宁科学技术出版社,1993

[18] Ye Zhonghe, Lan Zhaohui. Mechanisms and Machine Theory. Higher Education Press, 2001.7






内容简介：: 中国地质大学长城学院本科毕业设计外文资料翻译系别：工程技术系专业：机械设计制造及其自动化姓名：宫贺冉学号： 05211639 2015 年 4 月 1 日 nts切管机金属切管机是一种主要用于车辆，工业或建材生产中的下料工作的机器。工作对象主要为各种型号各种材料的管材。此次的设计主要是针对车辆用金属管材进行加工的切管机，完成的工作主要是切管机中滚子，机体和减速箱部分的设计。包括传动装置的设计和计算，其中有电动机的选择，传动方案的拟订，各轴的转速，功率和转矩的计算。总体结构的设计，其中有各轴尺寸的设计，各主要传动件的结构尺寸的设计。并且针对以上的设计计算进行了详细的校核。最后通过得到的数据，绘制了总体装配图，减速机和滚子部分的装配图。然后又针对各主要基本件，绘制了多张零件图。此次设计所完成的产品主要用于车用通风，通水管。本产品在生产中应用可以提高产品质量和经济效益，降低劳动强度。数控机床的网络化将极大地满足柔性生产线、柔性制造系统、制造企业对信息集成的需求，也是实现新的制造模式，如敏捷制造（ Agile Manufacturing，AM）、虚拟企业（ Virtual Enterprise， VE）、全球制造（ Global Manufacturing，GM）的基础单元。目前先进的数控系统为用户提供了强大的联网能力，除了具有RS232C 接口外，还带有远程缓冲功能的 DNC 接口，可以实现多台数控机床间的数据通信和直接对多台数控机床进行控制。有的已配备与工业局域网通信的功能以及网络接口，促进了系统集成化和信息综合化，使远程在线编程、远程仿真、远程操作、远程监控及远程故障诊断成为可能。 nts Abstract Mental pipe cutting machine is the one mainly be used in the production of cars, industry and some work of putting materials. The work need to be finished is the design of body of the machine and the roll of it. It includes the design and calculate of the slowing speed box,. The choose of the electromotor, the design of the gearing, the rev, the measure design of the main deliver parts. Than do the emandation work. After all ,get the data and drawing the engineering picture. It includes one final assembling picture, two assembling pictures of each parts, some small pictures of the important accessary. The design work we do this time is to the purpose of be used at the place of fanning pipe and draining pipe. This product also can be used at the situation of enhancing the efficiency of production. Make the working effection upon and low down the labor force. Network of NC machine tool will greatly satisfy the flexible production line,flexible manufacturing systems, manufacturing enterprise information integration on the demand, but also the realization of new manufacturing mode, such as agile manufacturing (Agile, Manufacturing, AM),virtuall enterprise (Virtual Enterprise,VE), the global manufacturing (GlobalManufacturing, GM) of the base unit. The advanced CNC system provides a powerful networking capabilities for the user, but also has a RS232C interface, interface with remote buffer function of the DNC, can realize the data communication between multiple CNC machine tools and direct control ofmultiple CNC machine tools. Some have been equipped with industrial local area network communication function and network interface, promote thesystem integration and information integration, the remote online programming, remote simulation, remote operation, remote monitoring and remote fault diagnosis possible. nts 中国地质大学长城学院毕业设计（论文）开题报告学生姓名宫贺冉学号 05211639 专业班级 11级机制 6班指导教师王泽河职称教授单位河北农大课题性质设计论文课题来源科研教学生产其它毕业设计（论文）题目 QGJ-I 型无缝钢管定长切割机的设计开题报告（阐述课题的目的、意义、研究现状、研究内容、研究方案、进度安排、预期结果、参考文献等）一、课题的目的及意义 1、研究目的：当今时代正是中国发展的黄金时代，中国又是一个发展中国家，要想谋求更大的发展，行业的转型是一定的，所以轻工业的转型，重工业与机械制造的行业的重视是必然的。就这一点来看，让我们清晰看到机械行业的发展前景有着如此大的潜力。它与其他行业有着千丝万缕的联系，随着经济的发展和科技的进步，越来越多的产品智能化、自动化、网络化，单纯的机械已经不能适应行业发展的需要，渐渐地就出现了机电一体化。现代机械的机电一体化的目标是综合利用机、电、信息、控制等各方面的相关技术的优势，扬长避短以达到系统优化的效果，取得显著地社会效益和技术经济效益。 2、研究意义：本课题研究的切割机的切割机构属于机械技术领域，它解决了现有的自动切割机所存在的精度不高，操作复杂，智能化低等问题。本课题针对目前市场上的切割机设计的不足，对棒料切割机进行改造创新，增加智能化程度，设计出具有控制方便，性能稳定，结构简单，调节、维修方便，安全可靠，低能耗，在切割过程中能使棒料位置稳定、切割长度准确，生产率高，运行平稳，提高产品质量，提高生产效率等优点的具有广泛应用前景的方案。二、研究现状机电一体化产品广泛应用各种加工业，切割技术也有了飞速的发展，手工切割已经适应不了现代工业发展的要求。如今已进入以通用机械时代。几十年来，切割技术的研究和发展一直比较活跃，设计在不断的修改，品种也在不断的增加，应用领域也在不断的扩大。而目前市面上有很多型号的棒料切割机结构复杂，调节，维修不方便，生产效率低，智能化低等不足。三、研究内容本报告研究的切割机，融合了液压自动控制、机器人技术和 PLC 控制技术。 PLC 控制各个液压换向阀的电磁铁，由液压缸驱动机械手完成顺序切割过程，实现了机械设计、电器控制和液压传动控制的有效结合。此棒料切割机是一种既能有效的提高生产率，又在价格和使用方面能被广大用户所接受的一种新型的自动控制切割机。四、研究方案 1.调研相关产品，搜集相关资料。 2.分析资料，拟定可行的设计方案。 3.对比方案，确定最终方案。 4. 详细设计设备总体结构等。 5.绘制装配图及零件图。 6.撰写设计说明书。 nts 该切割机主要用于切割碳素钢钢管，直径小于 100mm，钢管长度可控，采用快速夹紧机构加紧工件，切割采用砂轮片或高速钢锯片，动力采用电动机，转速 2800rpm。五、进度安排 1、 2014-09-23 至 2012-14-15 确定毕业论文的选题，收集资料，整理资料，完成论文的任务书。 2、 2014-10-16 至 2012-14-28 编写论文提纲，撰写开题报告，进行开题。 3、 2014-10-29 至 2014-11-04 实习期间进行一步查找资料，作社会调查。 4、 2014-11-05 至 2014-11-27 撰写论文，完成第一稿，并交指导教师。 5、 2014-11-28 至 2012-12-02 指导教师阅改论文。 6、 2014-12-03 至 2014-12-16 修改论文，完成第 2 稿，并交指导教师。 7、 2014-12-17 至 2014-12-21 指导教师阅改论文，完成中期检查表。 8、 2014-12-22 至 2014-12-29 修改论文，完成第 3 稿，并交指导教师。 9、 2014-12-30 至 2014-12-31 指导教师阅改论文，并返还学生，修改后立即交指导教师。 10、 2015-04-16 至 2015-04-30 专家评阅。 11、 2015-05-01 至 2015-05-15 毕业论文答辩。 12、 2015-05-16 至 2015-05-31 评定学生最终论文成绩，评出院内优秀论文六、预期结果通过对切割过程的观察和研究，本课题采用了机电一体化系统设计思想，对其整体造型、机械结构和控制系统进行设计 ,此钢管切割机电一体化系统主要由四个部分组成：机械本体、电子控制单元、执行器和动力源。工作原理是电动机通过带传动带动切割片做高速旋转运动，电机与工作台之间采用铰支撑方式，升降液压缸可推动切割片进行上下移动带动刀片完成顺序切割动作。切割机采用 PLC控制各个液压换向阀的电磁铁，实现棒料的自动下料和切割以及检测工作。随动工作台前进速度也可以通过夹紧机械手夹紧棒料使之与棒料速度同步。横向切割时的切割速度可以通过液压缸来调节。现场运行情况表明，此切割机具有动作快、运动平稳以及与计算机联机方便等优点，能够降低工人的劳动强度，实现自动控制，提高劳动生产率。 nts 七、参考文献 1陈建俊 .电机与电气控制 .北京：北京交通大学出版社， 2004 2牛永奎 ,冷芳 .传感器与应用 .北京：清华大学出版社， 2007 3朱梅 ,朱光力 .液压与气动技术 .西安电子科技大学出版社 ,2007 4实训教学指导书书 .天津市龙洲科技仪器有限公司 . 指导教师意见：指导教师签名：年月日教研室意见：审查结果：同意不同意教研室主任签名：年月日 nts nts 中国地质大学长城学院本科毕业设计文献综述系别：工程技术系专业：机械设计制造及其自动化姓名：宫贺冉学号： 05211639 2015 年 4 月 1 日 nts钢管切割机 1.切割机的研究现状机电一体化产品广泛应用各种加工业，切割技术也有了飞速的发展，手工切割已经适应不了现代工业发展的要求。如今已进入以通用机械时代。几十年来，切割技术的研究和发展一直比较活跃，设计在不断的修改，品种也在不断的增加，应用领域也在不断的扩大。而目前市面上有很多型号的棒料切割机结构复杂，调节，维修不方便，生产效率低，智能化低等不足。 2.切割机的研究意义切割机的切割机构属于机械技术领域，它解决了现有的自动切割机所存在的精度不高，操作复杂，智能化低等问题。本课题针对目前市场上的切割机设计的不足，对棒料切割机进行改造创新，增加智能化程度，设计出具有控制方便，性能稳定，结构简单，调节、维修方便，安全可靠，低能耗，在切割过程中能使棒料位置稳定、切割长度准确，生产率高，运行平稳，提高产品质量，提高生产效率等优点的具有广泛应用前景的方案。 3.切割机的研究目的当今时代正是中国发展的黄金时代，中国又是一个发展中国家，要想谋求更大的发展，行业的转型是一定的，所以轻工业的转型，重工业与机械制造的行业的重视是必然的。就这一点来看，让我们清晰看到机械行业的发展前景有着如此大的潜力。它与其他行业有着千丝万缕的联系，随着经济的发展和科技的进步，越来越多的产品智能化、自动化、网络化，单纯的机械已经不能适应行业发展的需要，渐渐地就出现了机电一体化。现代机械的机电一体化的目标是综合利用机、电、信息、控制等各方面的相关技术的优势，扬长避短以达到系统优化的效果，取得显著地社会效益和技术经济效益。 4.切割机的研究内容切割机，融合了液压自动控制、机器人技术和 PLC 控制技术。 PLC 控制各个液压换向阀的电磁铁，由液压缸驱动机械手完成顺序切割过程，实现了机械设计、电器控制和液压传动控制的有效结合。此棒料切割机是一种既能有效的提高生产率，又在价格和使用方面能被广大用户所接受的一种新型的自动控制切割机。 nts . 参考文献 1 邱宣怀 . 机械设计（第四版） . 高等教育出版社， 1997： 233-237、 317-319 2 纪名刚 . 机械设计（第七版） . 高等教育出版社， 2001： 344-376 3 黄纯颖机械创新设计高等教育出版社， 2000： 87-98 4 何珍秀机械系统设计哈尔滨工业大学出版社， 2001： 324-354 5 孙桓 . 机械原理（第七版） . 高等教育出版社， 2006： 217-233、 345-434 6 申永胜机械原理教程 (第 1 版 )清华大学出版社， 1999： 1-56 7 单辉祖 . 材料力学（第二版） . 高等教育出版社， 2004： 162-178 8 徐祖茂 . 机械工程图学 . 上海交通大学出版社， 2005： 1-10 9 张黎华 . 新编机械设计手册 . 人民邮电出版社， 2008： 239-601 10 成大先 . 机械设计手册 . 化学工业出版社， 2004： 150-200 11 龚溎义 . 机械零件课程设计图册 . 人民教育出版社， 1993： 45-149 12 徐灏机械设计手册机械工业出版社， 2001： 165-243 13 孟宪源现代机构手册机械工业出版社， 1994： 122-256 14 Steven R.Schmid. Manufacturing Engineering and Technology Machining. 机械工业出版社 . 2004： 256-280 nts附表 2：长城学院本科毕业设计（论文）中期检查表系：工程技术系专业：机械设计制造及其自动化检查日期： 2015.4.7 学生姓名宫贺冉论文题目 QGJ-无缝钢管切割机设计任务书已完成（），进行中（）参考文献 10 篇：其中外文文献 1 篇外文翻译已完成（），进行中（）；完成字数约： 4000 字（翻译成的汉字字数）开题报告已完成（），进行中（）；完成字数约： 5000 字正文已完成（），进行中（）；完成比比例： 100 % 已完成的任务目前完成了开题报告，外文翻译，设计说明书的撰写以及部分图纸的绘制。待完成的任务部分图纸尚未完成。存在的问题一些标注不合理。一些结构设计太简单，实用性差，不足以用于实际生产。采取的办法查阅资料，对设计上出现的错误予以改正。指导教师意见建议多联系实际，多考虑实际制造生产方面的问题。指导教师签名：注：按表中的要求填写，选项打钩（）； nts 中国地质大学长城学院本科毕业设计题目无缝钢管切割机设计系别工程技术系专业机械设计制造及其自动化学生姓名宫贺冉学号 05211639 指导教师王泽河职称教授 2015 年 04 月 18 日nts 摘要钢管切割机机在生产生活中起到的影响非常大，钢管切割机种类多种型号各异。目前我国的切割市场的发展趋势逐渐加快，对于新型切割机的要求更加严格，跟家趋向于钢管切割机的适用范围成本以及工作效率等多方面要求。为促进了发展方式的转变，实现了又好又快发展。使产业的产能、销售收入、利润成倍增长，达到更快更好地技术水准。提高生产加工、出口，应该努力改进机械工艺。机械工业对于我国的发展建设起到很重要的地位。我国的机械工业虽然取得了很大的成绩，但同工业发达国家相比，在生产能力、技术水平、经济效益和管理水平等方面，仍然存在一定的差距，还不能完全事业国民经济发展的需要。所以，我国的机械工业应该更加快速的建设发展，通过对技术改造，提高产品的设计水平，制造工艺水平和管理水平，使机电产品的质量和品种逐步达到和赶上工业发达国家的水平。关键词：切割机原理、 CAD 实体设计、平面草图、切割、钢管、传动、机构、装配。 nts目录引言 .1 1、确定工艺方案 .1 2、传动装置的设计与计算 .1 2.1、电动机的选择 .1 2.1.1、类型的选择 .1 2.1.2、转速的选择 .1 2.1.3、功率的选择 .1 2.2、拟订传动方案 .1 2.3、计算各轴的转速、功率和转矩 .4 2.4、进行传动机构的设计与计算 .6 2.4.1、带传动设计 .6 2.4.2、齿轮模数的确定 .7 2.4.3、蜗轮蜗杆模数的确定 .7 2.4.4、齿数的确定 .8 2.5、进行总体结构设计，画出总体方案图 .9 3、结构设计 .15 3.1、初算各轴的最小直径 .15 3.2、计算各主要传动件的结构尺寸 .15 3.3、绘制部件的装配草图 .19 3.4、绘制设计装配图 .23 3.5、绘制零件工作图 .25 结论 .15 参考文献 .15 致谢 .15 nts中国地质大学长城学院 2015 届毕业设计 1 引言众所周知，机械对于人类的作用，他大大的提高了人类产业能量，从原始的石器时代到金属时代，我们伟大的先祖就进行了简单的机械加工，对于当时环境下，其生产的效率和精度都是非常的低下。随着时代的发展机械化逐渐成为代替手工的重要地位，机械制造生产的飞速发展，人们通过对精度效率成本更低选择、更加入人性化的设计理念。中国虽然是一个文明古国，但是其在工业制造方面和与欧美等发达国家起步比较晚，机械化进程有着一定的差距。其机械制造技术却远远比不上西方等发达国家，现在我们更加注重机械制造技术的先进与加工的精度，生产的效率，以及生产的成本产生等。随着对机械化生产的巨大需求，机械类行业得到飞速发展。通过本次设计的目的和要求就是设计一个简单易于操作的钢管切割机机，其目的是为了更加高效廉价的做出大量需求产品，并且改变手工切割慢的问题，适合大多数不是批量加工钢管或者对钢管的加工加工精度不高工厂使用。随着世界各地各项技术飞速发展的时代，尤其的随着计算机技术的高速发展，机械制造行业也得到了飞速的发展，其主要表现在数控加工等方面，数控方面有着一定成熟的技术。数控技术加工的精度高，对于精密仪器批量生产是一个很大的福音，但是因为造价原因小型工厂，还是比较适用于这类机械。圆满的的解决小厂所需求的问题，有没有出翔精密加工不堪重负的经济因素和资源的浪费。对此，在本次设计中，根据工厂生产加工的一些实际情况，对现有的钢管切割机改进。使本次设计的钢管切割机的操作简单、生产成本低、维护简单、生产效率高等优点。此设计的切管机主要是针对各种用途金属管材进行加工。本次设计的任务主要是钢管切割机中减速箱及有关零件进行的设计。对于传动装置的设计和计算，机器轮廓的设计。并且计算的数据，绘制总体装配图，减速机装配图，减速箱焊接图等。对各个零部件图，进行绘制。本次设计的钢管切割机为适应小工厂，高效简洁的生产效率提高有着积极的作用。 nts中国地质大学长城学院 2015 届毕业设计 1 1、确定工艺方案本次的设计任务为设计一高效简单的钢管切割机，因此设想，有几种设计方案进行对比：方案一：锯弓来锯断金属管：需要锯弓往复的做重复切削以及让刀运动和滑枕摆动的进给。机器的类型属于复杂，锯切也不是连续运动的。当金属直径相差较大时，锯片还要调换，生产效率低。方案二：首先切断刀对金属管进行切割：如过在车床上进行切断，因为一般车床的主轴也只有几十毫米，对于金属管可能无法通过，使用一台普通机床，不那么实惠。或者用专门的切管机，它的工作原理是工件要夹紧不动，装在刀架上的两把切断刀，既有主切削的旋转运动，又有其进给运动，工作效率高，但是机床结构属于比较复杂。方案三：用砂轮切断金属管：通过砂轮旋转的切削运动以及摇臂向下的进给运动。此机构的结构属于简单，生产效率也高，但是砂轮磨损较快成本很高。方案四：用碾压的方法使金属管断裂：是需要圆盘向下的进给运动以及金属管旋转的切削运动。使用方法是做连续切削的，使生产效率提高高，机器的结构类型属于不太复杂。但是会使管子的切口内径缩小，随意对于高精度场合不适用。本次设计的要求为滚子转速 n=70r/min,圆盘刀片直径 a=80mm,需要管件的直径为3/8 4，电机额定功率 i 为 P=1.5Kw 载荷变动小，满载转速是 N=1410r/min,每天工作 10小时。根据毕设要求和结合生产实际。在本次设计中选用方案四。工艺方案确定后，并根据有关数据，加上其它一些必要的尺寸，得出工艺方案的原理图如图 1-1 图 1-1 工艺方案原理图方案四管机的工作原理：动力由电动带轮蜗杆蜗轮直齿轮中间滚轮滚子轴上小齿轮。由于滚子的旋转运动，从而带动工件的整体运动，实现切削时的主要切割。同时，搬动手轮，通过调节方向，使圆盘刀片向下做进给移动，并在不断的增加刀片对钢管的压力中，实现钢管切割。 nts中国地质大学长城学院 2015 届毕业设计 1 2、传动装置的设计与计算 2.1、电动机的选择对于电动机每个都有出厂铭牌，标识着主要技术参数。所以，要对电动机的特性进行了解以及对比。进行机械设计前，对选择好电动机的型号，转速和功率。 2.1.1、类型的选择工业上一般用选用三相交流异步电动机。三相交流异步电机指其结构简单，工作稳定，造价低，维护方便等优点，使用广泛。对于电动机类型的选择，主要考虑：工作机械长期连续工作以及重复短时工作静载荷或惯性载荷的大小，工作环境是否有灰尘飞溅。在此次设计中其载荷变动较小，有灰尘所以选择笼式三相交流异步电机。 2.1.2、转速的选择异步电机的转速主要有 750r/min、 1000r/min、 1500r/min、 3000r/min 几种。当工作机械的转速较高时，选用同步转速为 3000r/min 的电机比较合适。如果工作机械的转速太低（即传动装置的总传动比太大）将导致传动装置的结构复杂，价格较高。在本次设计中可选的转速有 1500r/min 和 750r/min。在一般机械中这两种转速的电机适应性大，应用比较普遍。 2.1.3、功率的选择选择电动机的合理额定功率，电动机功率的选择以及电动机本身是否发热、载荷的大小、工作时间长短有关，但一般情况下电动机容量主要电动机是否发热决定。所以电动机的额定功率大于所需功率 10%来选择电动机。综上所述，本次设计的切管机电机额定功率为 P=1.5Kw 满载转速为 N=1410r/min,每天工作 10 小时，载荷变动小用于多尘场合。选用 Y90L-4 型电动机，其额定功率 P 电 =1.5Kw，满载转速 n 电 =1400r/min，同步转速 1500r/min(4 极 )，最大转矩为 2.3Nm。电动机确定后，计算出切管机的传动比为： i 总 =nn电工=140070=20 （ 2-1） 2.2、拟订传动方案传动方案的选择，是指传动机构的选择布置。这是彼此相关联的。运动形式大致分为；（ 1）传递的回转运动有：齿轮传动，带传动，链传动，蜗轮传动等；（ 2）做往复直线摆动或运动的有：齿轮齿条传动，螺旋传动，凸轮机构以及曲柄滑块机构等； nts中国地质大学长城学院 2015 届毕业设计 2 （ 3）做间歇运动的有棘轮机构以及槽轮机构等；（ 4）实现特定运动规律的有凸轮机构和平面连杆机构等。传动机构的选择就是根据机器工作机构的不同运动规律，载荷的性质和机器的循环工作的进行。最后在全方面比较和分析各种传动机构原理的基础上确定一种适合的工作方案。机器一般由原动机、传动装置以及工作机等三部分组成。传动装置是再原动机与工作机之间，用来传递动力，改变转速、转矩的大小或运动方式的改变，来符合工作机功能要求。传动装置对整台车的性能、大小、重量和造价都有很大影响，因此需要符合要求的拟定传动方案。在这次设计课题中，已知切管机的 i 总 =20，若用蜗杆，一次降速原本可以达到，其方案如图 2-1。但是由于钢管的切割最大直径为 4，如图中 1-1 所以两个滚筒的之间中心间距不能小于 108mm，齿轮外径不能大于滚筒的直径（ 100mm）。若取蜗杆 z1=2，蜗轮 z2=40， m=4， d2=160mm,比同一轴上的齿轮大，按图 2-2-1 的布置，为避免蜗轮和滚筒相撞，需要加大两轴之间的中心距离。这样就要加上一个惰轮，就解决这个问题，如图2-2-2。在本次设计中，取蜗轮齿数为 z2=50,模数 m=4。对于带传动缓冲和打滑的特性，所以将选取电动机一级传动，为避免电动机电动机产生的噪音开式齿轮传动不宜放在高速级，所以将齿轮传动放在低速级。选取适合方案，首先应满足机器的要求功能，还应当工作稳定、结构简单、易于操作、成本低廉以及使用便于维修。对比各种传动方案，在此次设计中确定选取带传动、蜗杆传动、齿轮传动等机构组成的传动方案。并画出其传动系统图结构图，如图 2-2-3。图 2-2-1 蜗轮蜗杆传动方案图 nts中国地质大学长城学院 2015 届毕业设计 3 图 2-2-2 蜗轮蜗杆加中间惰轮传动方案图在选取完成传动方案后 ,根据 i 总 =i1i 2 的关系分配传动比 .并对个机构的关系特性进行对比 ,如表 2-2-1: 图 2-2-3 带传动、蜗轮蜗杆、中间惰轮、齿轮方案图 nts中国地质大学长城学院 2015 届毕业设计 4 表 2-2-1 几种主要传动机构的特性比较特性类型带传动齿轮传动蜗杆传动主要优点中心距变化范围较大 ,结构简单 ,传动平稳 ,能缓冲 ,起过载安全保护作用外廓尺寸小 ,传动比准确 ,效率高 ,寿命长 ,适用的功率和速度范围大外廓尺寸小 ,传动比大而准确 ,工作平稳 ,可制成自锁的传动单级传动比 ,i 开口平型带 :2 4,最大值6,三角带型 : 2 4, 最大值 7 有张紧轮平型带 :3 5 最大值 8 开式圆柱齿轮 : 4 6,最大值 15. 开式圆柱正齿轮 : 3 4,最大值 10. 闭式圆柱齿轮 : 2 3,最大值 6 闭式 : 10 40, 最大值100 开式 : 15 60, 最大值100 外廓尺寸大中 ,小小成本低中高效率平型带 0.92 0.98 三角带 0.9 0.96 开式加工齿 0.92 0.96 闭式 0.95 0.99 开式 0.5 0.7 闭式 0.70.94 自锁 0.40 0.45 考虑到传动装置的结构 ,尺寸 ,重量 ,工作条件和制造安装等因素 ,必须对传动比进行合理的分配 .根据公式 T=9550Pn(Nm)可知 :当传动的功率 P(Kw)一定时 ,转速 n(r/min)越高 ,转矩 T 就越小 .为此 ,在进行传动比的分配时遵循 ”降速要先少后多 ”.V 带传动的传动比不能过大，否则会使大带轮半径超过减速器中心点高，使尺寸不适合，并给安装和机座设计带来不便，由于齿轮在降速的传动机构中 ,如果比较大降速 ,就会使被动齿轮直径过大 ,造成增加了径向尺寸 ,如果齿数太少就会造成根切现象 .而其在升速传动中 ,如果升速比过大 ,就会有强烈的震动和噪音的产生 ,不能平稳传动 ,对机器的工作性能有影响 .为此 ,对各传动机构比分配情况如下 : i1=1.2;i2=50;i3=1.5;i4= 14.5（ 2-2） i 总 = i1i2 i3i4=1.2 50 1.5 14.5=20 （ 2-3）注 :传动系统惰轮是个大齿轮 ,它不能改变传动比只能增加中心距 ,对滚筒旋转方向的改变作用 . 2.3、计算各轴的转速、功率和转矩由表一我们可知，取带 =0.96，蜗 =0.72，齿 =0.94，滚 =0.99（一对滚动轴承的效率），根据公式： 12 2 1 2 1, 9 5 5 0 ,nPn N N T T T iin gg及（ 2-4）可知各轴的转速为： nts中国地质大学长城学院 2015 届毕业设计 5 11400 1 1 6 . 7 / m i n1 . 2nnri 电（ 2-5） 2 1 21400 2 3 . 3 / m i n 1 . 2 5 0nnnri i i 电（ 2-6） 3 1 2 31400 1 5 . 5 / m i n 1 . 2 5 0 1 . 5nni i i i 电（ 2-7） 4 1 2 3 41400 7 0 / m i n1 . 2 5 0 1 . 5 1 / 4 . 5nnnri i i i i 电（ 2-8）各轴的功率为： PP 电带 = 1 . 5 0 . 9 6 = 1 . 4 4 （ Kw ）（ 2-9） PP 蜗滚电带蜗滚=P= 1 . 5 0 . 9 6 0 . 7 2 0 . 9 9 = 1 . 0 3 （ Kw ）（ 2-10） PP 2 齿滚电带蜗齿滚2=P= 1 . 5 0 . 9 6 0 . 7 2 0 . 9 4 0 . 9 9 = 0 . 9 6 （ Kw ）（ 2-11） 23 PP 齿滚电带蜗滚齿23=P= 1 . 5 0 . 9 6 0 . 7 2 0 . 9 4 0 . 9 9 = 0 . 8 9 （ Kw ）（ 2-12）各轴传递的转矩为： 1 . 59 5 5 0 9 5 5 0 1 0 . 2 3 ?1400PT 电电电（ Nm ）n （ 2-13） 1 1 0 . 2 3 1 . 2 0 . 9 6 1 1 . 7 8 ?T T i 电带 = （ Nm ）（ 2-14） 2 1 2 1 0 . 2 3 1 . 2 0 . 9 6 5 0 0 . 7 2 0 . 9 9 4 2 0 . 0 2 ?T T i T i i 蜗滚电带蜗滚= （ Nm ）（ 2-15）第三轴，由于过渡齿轮（惰轮）的安装，故此轴不承受转矩，只是受弯矩，它是一根心轴。 1 2 3 42323 1 0 . 2 3 1 . 2 5 0 1 . 5 0 . 9 6 0 . 7 2 0 . 9 4 0 . 9 9 3 1 / 4T T i i i i 电带蜗滚齿=122.30 （ Nm ）（ 2-16） nts中国地质大学长城学院 2015 届毕业设计 6 将以上各数据制成如表 2-3-1 所示的表格：表 2-3-1 各轴计算结果轴号电机轴传动比 i 1.2 50 1.5 1/4.5 转速 n(r/min) 1410 116.7 23.3 15.5 70 功率 P(Kw) 1.5 1.44 1.03 0.96 0.89 转矩 T（ Nm） 10.23 11.78 420.02 122.3 在传动比的计算时，首先确定齿轮模数和带轮直径，实际传动比等于两带轮直径之比，或者两齿轮齿数之比，结果与表中数据可能不一致。当 i160mm，可采用辐板式结构的锻造齿轮。轮缘内径 d 缘 = d 顶 2-10m=168-30=138mm 轮毂外径 d 毂 =1.6d 轴 2=1.6 45=72mm(d 轴 2齿轮的孔径，由表三可知 d 轴 2=45mm) 辐板厚度 c=0.3B=0.3 30=9mm 辐板孔圆周定位尺寸： d0=0.5(d 缘 +d 毂 ) =0.5(138+72)=105mm （ 3-5）辐板孔直径： d 孔 =0.25(d 缘 - d 毂 )=0.25(138-72)=16.5mm，取 d 孔 =17mm。齿轮示意图如图 3-2-1 图 3-2-1 轴齿轮示意图 2）已知轴上齿轮 z3=81， m=3，则：分度圆直径 d3=mz3=3 81=243mm 齿顶圆直径 d 顶 3=m(z3+2)=3(81+2)=249mm 齿根圆直径 d 根 3=m(z3-2.5)=3(81-2.5)=235.5mm 齿宽 B=30mm。由于 d 根 3160mm，可采用辐板式结构的锻造齿轮。轮缘内径 d 缘 = d 顶 3-10m=249-30=219mm 轮毂外径 d 毂 =1.6d 轴 3=1.6 50=80mm(d 轴 3齿轮的孔径，由表三可知 d 轴 3=50mm) 辐板厚度 c=0.3B=0.3 30=9mm 辐板孔圆周定位尺寸： d0=0.5(d 缘 +d 毂 ) =0.5(219+80)=149.5mm （ 3-6）辐板孔直径： nts中国地质大学长城学院 2015 届毕业设计 18 d 孔 =0.25(d 缘 - d 毂 )=0.25(219-80)=34.75mm，取 d 孔 =35mm。、轴的中心距： 23 1( ) 3 ( 5 4 8 1 ) 2 0 2 . 52a m z z m m 、 1= 2 （ 3-7）轴上齿轮如图 3-2-2 图 3-2-2 轴齿轮示意图 3）已知轴上的齿轮 z4=18,m=3 则：分度圆直径 d4=mz4=3 18=54mm 齿顶圆直径 d 顶 4=m(z4+2)=3(18+2)=60mm 齿根圆直径 d 根 4=m(z4-2.5)=3(18-2.5)=46.5mm 齿宽 B=30mm。由于 d 根 3 d1+2r r倒圆直径，查阅手册中非配合处的过度圆角半径用凸肩定位时按此式计算，用套筒定位时另取带轮的定位靠套筒，此处的 d2是指套筒外径 d3 安装滚动轴承处的直径 dd3 d2 dd3 d1 无套筒的；套筒的 d3 必须符合轴承的标准由于采用 205型轴承，d3=25mm d4 装在两滚动轴承之间齿轮（蜗轮）处的直径 dd4 d3+2r r倒圆角半径，查阅手册确定如如轴 d5 一般轴肩和轴环的直径 dd5d4+2a a轴肩或轴环的高度， a=(0.070.1) d4 如如轴，d4=55mm，a=3.855.5mm,取a=5mm,则d5=55+2*5=65mm 因此处 d4相当于d3=25， a=0.1 d4 则d5=25+2*2.5=30mm d6 滚动轴承定位轴查阅手册轴承部 nts中国地质大学长城学院 2015 届毕业设计 25 肩直径分的 D1值 L7 安装旋转零件的轴头长度 L
