办公打印机整箱码垛机械手的设计论文.doc

办公打印机整箱码垛机械手的设计【5张图纸】【优秀】

收藏

压缩包内文档预览:(预览前20页/共32页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:449380    类型:共享资源    大小:672.02KB    格式:RAR    上传时间:2015-07-05 上传人:小*** IP属地:福建
45
积分
关 键 词:
办公 打印机 码垛 机械手 设计 图纸 优秀 优良
资源描述:

文档包括:

说明书一份,32页,16100字左右。

开题报告一份。

中期报告一份。

外文翻译一份。

图纸共5张,如下所示

A0-手臂伸缩手腕回转部分.dwg

A0-机械手装配图.dwg

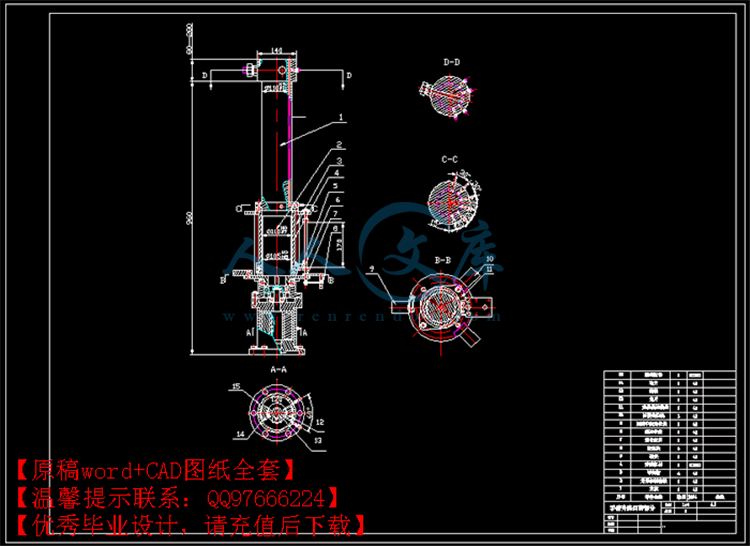

A1-手臂升降回转.dwg

A3-活塞杆.dwg

A3-缸体.dwg

办公打印机整箱码垛机械手的设计

摘 要

工业机器人的技术水平和应用程度在一定程度上反映了一个国家工业自动化的水平,随着工业自动化发展的需要,机械手在工业应用中越来越重要。目前工业机械手主要承担着焊接、喷涂、搬运以及码垛等重复性并且劳动强度较大的工作。本文简要介绍了工业机器人的概念,机械手的组成和分类,气动技术的特点及国内外发展状况,本文主要对机械手进行了总体结构设计,确定了机械手的技术参数。同时,设计了机械手的手部结构、腕部结构及机械手的升降臂和回转臂结构,研究了机械手的气动系统。

关键词:工业机器人;机械手;码垛


Design of the Automatic Manipulator for Office printers palletizing

Abstract

Industrial robot technology and applications to some extent,reflect the extent of a country’s level of industrial automation,with the development needs of industrial automation,mechanical hand more and more important in industrial appliations.Current industrial robot is mainly responsible for the welding,coating,handling,and palletizing and other repetitive work and the labor intensity greatly.This paper briefly introduces the concept of industrial robots,composition and classification of the manipulator,the characteristics of peneumatic technology development status of home and abroad.This paper makes an overall design of mainpulator,determine the technical parameters of manipulator.Meanwhile,design and calculation of the manipulator lifting arm and rotating arm structure,design of manipulator han structure.Research of the pneumatic manipulator system.

Keywords: industrial robot;manipulator;palletizing


目 录

1 绪论 1

1.1 课题背景及研究意义 1

1.2 国内外相关研究情况 1

1.2.1 国内机器人研究情况 1

1.2.2 国外机器人研究情况 2

1.3 机械手的组成和分类 2

1.3.1 机械手的组成 2

1.3.2 机械手的分类 5

1.4 本课题研究的主要内容 6

1.5完成本课题的工作方案及进度计划 7

1.6毕业设计的工作量要求 7

2 机械手的设计方案 8

2.1 机械手的座标型式与自由度 8

2.2 机械手的手部结构方案设计 8

2.3 机械手的手腕结构方案设计 8

2.4 机械手的手臂结构方案设计 8

2.5 机械手基座部分设计 8

2.6 机械手的驱动方案设计 9

2.7 机械手的技术参数 9

3 手部结构设计 10

3.1 夹持式手部 10

3.2 手部设计的基本要求 10

3.2.1 应具有适当的夹紧力和驱动力 10

3.2.2 手指应具有一定的开闭范围 10

3.2.3 应保证工件在手指内的夹持精度 10

3.2.4 要求结构紧凑、重量轻、效率高 10

3.2.5 应考虑通用性和特殊要求 11

3.3 手部驱动气缸的设计 11

4 手腕结构设计 14

4.1 手腕的自由度 14

4.2 手腕的驱动力矩的计算 14


4.2.1 腕部回转支承处的摩擦力据 14

4.2.2 手腕转动件和工件的偏重对转动轴线所产生的偏重力矩 14

4.2.3 克服启动惯性所需的力矩 15

4.2.4 回转缸的动片与缸径、定片、端盖等处密封装置的摩擦阻力矩 15

5 臂部结构设计 17

5.1 臂部设计的基本要求 17

5.1.1 臂部应承载能力大、刚度好、自重轻 17

5.1.2 臂部运动速度要高,惯性要小 17

5.1.3 手臂动作应该灵活 17

5.2 手臂伸缩与手腕回转部分 18

5.2.1 结构设计 18

5.2.2 导向装置 18

5.2.3 手臂伸缩驱动力的计算 19

5.3 手臂升降和回转部分 19

5.3.1 结构设计 19

5.4 手臂伸缩、升降用液压缓冲器 20

5.5 手臂回转用液压缓冲器 20

6 基座结构设计 22

7 结论 23

参考文献 24

致谢 26

毕业设计(论文)知识产权声明 27

毕业设计(论文)独创性声明 28

1、毕业设计(论文)题目背景、研究意义及国内外相关研究情况。

1.1 课题名称

办公打印机整箱码垛机械手的设计

1.2 课题研究背景和意义

随着我国经济的持续发展和科学技术的突飞猛进,现代物流作为现代经济的重要组成部分和工业化进程中最为经济合理的综合服务模式,正在全国范围内得以迅速发展。自动化立体仓库作为现代物流系统的重要组成部分,是一种多层存放货物的高架仓库系统,它是在不直接进行人工干预的情况下自动地存储和取出物流的系统。

码垛机械手是完成自动化立体仓库中最重要的设备之一,是货物堆放到立体仓库的前端设备,它能够把单一的物料码放到一起,便于运输,提高了生产效率。它将已装入容器的纸箱,装入大袋的化工产品、水泥、粮食等按一定排列码放在木质(或塑料)托盘上,进行自动堆码,可堆码多层,然后推出,便于叉车运至仓库储存。可大大地减少劳动人员和降低劳动强度,是现代工业社会发展的高科技产物,对提高生产率、降低成本有着重要意义。

1.3 国内外相关研究情况

最早将工业机器人技术用于物体的码放和搬运是日本和瑞典。20世纪70年代末日本第一次将机器人技术用于码垛作业。1974年,瑞典ABB公司研发了全球第一台全电控式工业机器人IRB6,主要应用于工件的取放和物料的搬运。除此之外,德国、意大利、韩国等国家工业机器人的研发水平也相当高。随着计算机技术、工业机器人技术以及人工智能控制等技术的发展和日趋成熟,日本、德国、美国、瑞典、意大利、韩国等国家在包装码垛机器人的研究上做了大量工作,相应推出了自己的码垛机器人,如日本的FANUC和OKURA以及FUJI系列,德国的KUKA系列,瑞典的ABB系列等。

德国、瑞典以及日本等国家的码垛机器人一般为4~6轴机器人,主要由固定底座、连杆、连杆臂、臂部、腕部以及末端执行器组成。机器人主体多采用优质轻巧的铸铝材料制造和连杆式关节型的机构形式,均利用CAD和FEM有限元技术进行结构优化设计,具有较高的机械性能和抗震能力;驱动系统均采用模块式数字化AC伺服电机和RV减速器,取消了腕部关节驱动电机和平衡块,大大优化了整机结构;针对不同类型的产品和包装件,还设计了真空吸持、夹持、义式等多种形式的智能末端执行器。这些先进码垛机器人最显著的技术特点就是采用了基于PC的开放式控制系统,令机器人能够高速、精准、稳定可靠地运行。如瑞典ABB公司为IRB系列码垛机器人研发了主动安全软件和被动安全软件,可对机器人的运动和载荷情况进行监控;电子稳定路径功能可确保机器人在考虑加速度、阻力、重力、惯性等条件的同时,遵循预定运行路径;主动制动系统可以确保机器人维持运行路径的同时对制动予以控制,被动安全功能可实现机器人进行负载识别。日本FANUC M410i系列码垛机器人软件体系也非常强大,PalletTool /PalletPROTM用于码垛设置、仿真和操作;Supports Collision GuardTM用于减少机器人、夹持器、箱/袋以及外围设备的碰撞损坏;基于网络的软件工具用于远程联机、诊断和生产监控;还专门配备了机器视觉引导系统,用于引导机器人完成拆垛和检查工作。

我国的工业机器人从上世纪80年代“七五”科技攻关开始起步,在国家的支持下,通过“七五”、“八五”科技攻关,目前已基本掌握了机器人的设计制造技术、控制系统硬件和软件设计技术、运动学和轨迹规划技术,生产了部分机器人关键元器件,开发出喷漆、弧焊、点焊、装配、搬运等机器人,其中有130多台套喷漆机器人在20余家企业的近30条自动喷漆生产线站上获得规模应用,弧焊机器人也已应用在汽车制造厂的焊装线上。

但总体来看,我国的工业机器人技术及其工程应用的水平和国外相比还有一定的差距,如可靠性低于国外产品;机器人应用工程起步较晚,应用领域狭窄,生产线系统技术与国外相比仍有差距;在应用规模上,我国已安装的国产工业机器人约200多台,仅占全球已安装台数的万分之四。形成以上现象的主要原因是没有形成机器人产业,当前我国的机器人生产都是迎合客户的要求,即“一个客户,一次重新设计”,品种规格多,批量小,零部件通用化程度低,供货周期长,成本高,而且质量和可靠性不稳定。因此迫切需要解决产业化前期的关键技术,对产品进行全面规划,完善系列化、通用化、模块化设计,积极推进产业化进程。

2 本课题研究的主要内容和研究方法或措施。

2.1 主要内容

(1)了解工业机器人的发展及在工业生产中的应用、基本结构和工作原理。

(2)了解并分析办公打印机下线搬运码垛的工作路线。

(3)完成该机械手的结构设计和主要部件的设计计算。

(4)应用软件绘制所设计机械手的装配图。

2.2 研究方法

(1)收集相关资料,并对现有的资料进行研究分析,进而分析自己完成本课题还存在那方面的困难,除了现有的知识外还应该具备那些新的知识。

(2)向指导老师咨询有关问题和上网查文献资料。

(3)设定并计算机械手的相关参数。

(4)画出装置草图并进行相关修改。

(5)用计算机绘制装配图和零件图。

(6)模拟调试后对整个机械手进行完善。

2.3机械手的组成

码垛的作用是将装箱的产品有规律地码放在垛盘上,以便入库和出厂。码垛机械手的工作原理是在高速干包生产线上,通过输箱链道将箱子有规律地集中到整理平台上,外形尺寸和垛盘相等,上下层排列方式不同,机械手从整理平台上将整层的箱子抓起、上升、旋转到垛盘上方、下降、放到垛盘上,码到规定的层数,完成一垛的码垛。

机械手主要由执行机构、驱动系统、控制系统以及位置检测装置等所组成。如下图所示:


(1)执行机构

包括手部、手腕、手臂和立柱等部件,有的还增设行走机构。

①手部

即与物件接触的部件。由于与对象接触的形式不同,可分为夹持式和吸附式手部。

②手腕

是连接手部和手臂的部件,并可用来调整被抓取物件的方位(即姿势)。

③手臂

手臂是支承被抓对象、手部、手腕的重要部件。手臂的作用是带动手指去抓取对象,并按预定要求将其搬运到指定的位置.

④立柱

立柱是支承手臂的部件,立柱也可以是手臂的一部分,手臂的回转运动和升降(或俯仰)运动均与立柱有密切的联系。机械手的立往通常为固定不动的,但因工作需要,有时也可作横向移动,即称为可移式立柱。

⑤行走机构

当工业机械手需要完成较远距离的操作,或扩大使用范围时,可在机座上安

装滚轮、轨道等行走机构,以实现工业机械手的整机运动。滚滚轮轮式式布行走机构可分为有轨的和无轨的两种。驱动滚轮运动则应另外增设机械传动装置。

⑥机座

机座是机械手的基础部分,机械手执行机构的各部件和驱动系统均安装于机

座上,故起支撑和连接的作用。

(2)驱动系统

驱动系统是驱动机械手执行机构运动的动力装置,通常由动力源、控制调节装置和辅助装置组成。常用的驱动系统有液压传动、气压传动、电力传动和机械传动。

根据设计要求选用直接驱动,没有远距离传动的必要。

(3)控制系统

控制系统是支配着工业机械手按规定的要求运动的系统。目前工业机械手的控制系统一般由过程控制系统和电气定位(或机械挡块定位)系统组成。

控制系统有电气控制和射流控制两种,它支配着机械手按规定的程序运动,并记忆人们给予机械手的指令信息(如动作顺序、运动轨迹、运动速度及时间),同时按其控制系统的信息对执行机构发出指令,必要时可对机械手的动作进行监视,当动作有错误或发生故障时即发出报警信号。

(4)位置检测装置

控制机械手执行机构的运动位置,并随时将执行机构的实际位置反馈给控制

系统,并与设定的位置进行比较,然后通过控制系统进行调整,从而使执行机构

以一定的精度达到设定位置。

机械手的手部是用来抓持工件的部件,将直接影响到机械手的工作性能,它是工业机械手的关键部件之一。

设计时要注意的问题:

①结构尽量紧凑重量轻,以利于腕部和臂部的结构设计

②手指应有一定的开闭范围。它的大小不仅与工件的尺寸有关,而且应注意手部接近工件的运动路线及其方位的影响。

③手指应有足够的夹紧力,除考虑夹持工件的重力外,还应考虑工件在传送过程中的动载荷

④应能保证工件在手指内准确定位。

本设计题目中的打印机为已装箱的惠普1020激光打印机,其基本参数如下表述示:

对象尺寸(mm) 对象重量(kg) 垂直行程mm 半径(米)?

250*380*220【注】 6.5 500-1750 3


【注】参照惠普激光打印机1020参数:产品尺寸 242*370*209

产品重量 5.8kg

搬运码垛行程:

水平方向:伸缩行程500mm

纵向(即铅锤方向)升降行程:660mm

三、本课题研究的重点及难点,前期已开展工作

对绘图软件的掌握不熟练,可能会影响绘图,但会努力学习,以便尽快熟练的使用绘图工具。由于没有实际工作经验,在很多参数的选择上,可能会出现考虑不充分的问题,但会尽量参考资料,选择合适的参数。

查找资料,准备机械手的设计前期准备。

四、完成本课题的工作方案及进度计划

1—3周:调研并收集资料。

3—6周:确定设计方案和整体结构特点。

7—11周:完成结构设计计算。

12—15周:完成机械手结构设计的总装配图。

16—18周:完成论文撰写,准备答辩。

毕业设计(论文)的工作量要求:毕业设计论文一篇,不少于10000字;

(1)实验(时数)或实习(天数):2周

(2)图纸(幅面和张数):A0图纸(折合)2张;

(3)其他要求:外文翻译不少于3000字,参考文献不少于15篇。


内容简介:
毕业设计(论文)中期报告 题目: 办公打印机整箱码垛机械手的设计 系 别 机电信息系 专 业 机械设计制造及其自动化 班 级 姓 名 学 号 导 师 2013 年 3 月 20 日 nts1.设计(论文)进展状况 1.1 查阅了机械专业相关的基础课程和工业机器人,参考相关文献,并且 完成一篇于本设计课题相关的外文翻译 。 1.2 通过分析机械手的原理,确定了机械手的类型为圆柱坐标式机械手,并进行了机械手手部的设计及基本的计算。 1.3 确定其他部件如手腕手臂的结构,确定驱动方式。 1.3.1 手部驱动力计算 本课题机械手的手部结构为齿轮齿条式手部传动示意图,其驱动力为,其工件 质量m=6.5kg, b=150mm, R=24mm。摩擦系数为 f=0.1。 ( 1) 根据手部结构的: NRbp 2( 2) 根据手指夹持工件的方位,可得握力计算公式: NGN 5.325.6105.05.0 所以: NNRbp 25.4062 ( 3) 实际驱动力: 21 KKpp 实际因为传力机构为齿轮齿条传动,故取 94.0 ,并取 5.11 K 。若被抓取工件的最大加速度取 a=2g 时,则: 312 gaK 所以 : Np 194594.0 35.125.406 实际所以夹持工件时所需夹紧气缸的驱动力为 N1945 。 1.3.2 气缸的直径 本气缸属于单项作用气缸。根据力平衡原理,单项作用气缸活塞杆上的输出推力必须克服弹簧的反作用力和活塞杆工作时的总阻力,其公式为: zt FFPDF 41 2式中: 1F 活塞杆上的推力 , N tF 弹簧反作用力, N zF 气缸工作时的总阻力, N P 气缸工作压力, Pa 弹簧反作用力按下式计算: )( slCFft nts nDGdCf31418121 dDD 式中:fC 弹簧刚度, N/m l 弹簧预压缩量, m S 活塞行程, m 1d 弹簧钢丝直径, m 1D 弹簧平均直径, m 2D 弹簧外径, m n 弹簧有效圈数 G 弹簧材料剪切模量,一般取 PaG 9104.79 在设计中,必须考虑负载率 的影响,则 : tFpDF 421 由以上分析得单向作用气缸的直径 : pFtFD )(4 1 代入有关数据,可得 fG nDGd31418 4333915)1030(8)105.3(104.79 )/(46.367 7 mN )1( sGF ft )(6.220106046.3677 3N 所以 : DpnFtF)1(4 4.0105.0 )6.22025.406(46 )(17.63 mm 查 有关手册圆整,得 mmD 65 由 3.02.0/ Dd ,可得活塞杆直径 : mmDd 5.1913)3.02.0( 圆整后,取活塞杆直径 mmd 18 校核,按公式 )4/( 21 dF 有 : 5.0)/14( Fd 其中, MPa120 , NF 7501 则 : 5.0)1 2 0/4 9 04( d 1828.2 nts满足实际设计要求。 1.3.3缸筒壁厚的设计 缸筒直接承受压缩空气压力,必须有一定厚度。一般气缸缸筒壁厚与内径之比小于或等于 1/10,其壁厚可按薄壁筒公式计算 : 2/ pDP 式中 :6- 缸筒壁厚, mm D - 气缸内径, mm pP- 实验压力,取 PPp 5.1, Pa 材料为 :ZL3, =3MPa 代入己知数据,则壁厚为 : 2/ pDP )(5.6)1032/(10665 65mm 取 mm5.7 ,则缸筒外径为 : )(8025.7651 mmD 2 存在问题及解决措施 在计算中,还存在很多问题,公式的运用不熟练,因为是设计,其中有许多尺寸并不是确定的,需要自己的选择,在后面的设计中加强这方面的能力。绘图方面同样需要加强,因为计算并 未完成,所以绘图方面并没有开展,但因为对绘图工具的长时间不使用,有了一些陌生,同样需要加强绘图能力。最后需要对机械手的控制方式进行设计,因对其不熟悉,需加强学习。 3 后期工作安排 第 9 周 -第 10 周:完成计算剩余的内容。 第 11 周 -第 12 周:完成装配图和零件图。 第 13 周 -第 14 周:完成毕业论文,写说明书。 第 15 周:准备答辩。 nts 指导教师签字: 年 月 日 nts 毕业设计(论文)开题报告 题目: 办公打印机整箱码垛机械手的设计 系 别 机电信息系 专 业 机械设计制造及其自动化 班 级 姓 名 学 号 导 师 2013 年 12 月 20 日 nts1、毕业设计(论文)题目背景、研究意义及国内外相关研究情况。 1.1 课题名称 办公打印机整箱码垛机械手的设计 1.2 课题研究背景和意义 随着我国经济的持续发展和科学技术的突飞猛进,现代物流作为现代经济的重要组成部分和工业化进程中最为经济合理的综合服务模式,正在全国范围内得以迅速发展。自动化立体仓库作为现代物流系统的重要组成部分,是一种多层存放货物的高架仓库系统, 它是在不直接进行人工干预的情况下自动地存储和取出物流的系统。 码垛机械手是完成自动化立体仓库中最重要的设备之一,是货物堆放到立体仓库的前端设备,它能够把单一的物料码放到一起,便于运输,提高了生产效率。它将已装入容器的纸箱,装入大袋的化工产品、水泥、粮食等按一定排列码放在木质(或塑料)托盘上,进行自动堆码,可堆码多层,然后推出,便于叉车运至仓库储存。可大大地减少劳动人员和降低劳动强度,是现代工业社会发展的高科技产物,对提高生产率、降低成本有着重要意义。 1.3 国内外相关研究情况 最早将工业机器人技术用于物体 的码放和搬运是日本和瑞典。 20 世纪 70 年代末日本第一次将机器人技术用于码垛作业。 1974 年,瑞典 ABB 公司研发了全球第一台全电控式工业机器人 IRB6,主要应用于工件的取放和物料的搬运。除此之外,德国、意大利、韩国等国家工业机器人的研发水平也相当高。随着计算机技术、工业机器人技术以及人工智能控制等技术的发展和日趋成熟,日本、德国、美国、瑞典、意大利、韩国等国家在包装码垛机器人的研究上做了大量工作,相应推出了自己的码垛机器人,如日本的 FANUC 和 OKURA 以及 FUJI 系列,德国的 KUKA 系列,瑞典的 ABB系列等 。 德国、瑞典以及日本等国家的码垛机器人一般为 46 轴机器人,主要由固定底座、连杆、连杆臂、臂部、腕部以及末端执行器组成。机器人主体多采用优质轻巧的铸铝材料制造和连杆式关节型的机构形式,均利用 CAD 和 FEM 有限元技术进行结构优化设计,具有较高的机械性能和抗震能力;驱动系统均采用模块式数字化 AC 伺服电机和 RV 减速器,取消了腕部关节驱动电机和平衡块,大大优化了整机结构 ;针对不同类型的产品和包装件,还设计了真空吸持、夹持、义式等多种形式的智能末端执行器。这些先进码垛机器人最显著的技术特点就是采用了基于 PC 的开放式 控制系统,令机器人能够高速、精准、稳定可靠地运行。如瑞典 ABB 公司为 IRB 系列码垛机器人研发了主动安全软件和被动安全软件,可对机器人的运动和载荷情况进行监控 ;电子稳定路径功能可确保机器人在考虑加速度、阻力、重力、惯性等条件的同时,遵循预定运行路径 ;主动制动系统可以确保机器人维持运行路径的同时对制动予以控制,被动安全nts功能可实现机器人进行负载识别。日本 FANUC M410i 系列码垛机器人软件体系也非常强大, PalletTool /PalletPROTM 用于码垛设置、仿真和操作 ;Supports Collision GuardTM 用于减少机器人、夹持器、箱 /袋以及外围设备的碰撞损坏 ;基于网络的软件工具用于远程联机、诊断和生产监控 ;还专门配备了机器视觉引导系统,用于引导机器人完成拆垛和检查工作。 我国的工业机器人从上世纪 80 年代 “七五 ”科技攻关开始起步,在国家的支持下,通过 “七五 ”、 “八五 ”科技攻关,目前已基本掌握了机器人的设计制造技术、控制系统硬件和软件设计技术、运动学和轨迹规划技术,生产了部分机器人关键元器件,开发出喷漆、弧焊、点焊、装配、搬运等机器人,其中有 130 多台套喷漆机器人在 20 余家企业的近 30 条自动喷漆 生产线站上获得规模应用,弧焊机器人也已应用在汽车制造厂的焊装线上。 但总体来看,我国的工业机器人技术及其工程应用的水平和国外相比还有一定的差距,如可靠性低于国外产品;机器人应用工程起步较晚,应用领域狭窄,生产线系统技术与国外相比仍有差距;在应用规模上,我国已安装的国产工业机器人约 200 多台,仅占全球已安装台数的万分之四。形成以上现象的主要原因是没有形成机器人产业,当前我国的机器人生产都是迎合客户的要求,即 “一个客户,一次重新设计 ”,品种规格多,批量小,零部件通用化程度低,供货周期长,成本高,而且质量和可靠性不稳定。因此迫切需要解决产业化前期的关键技术,对产品进行全面规划,完善系列化、通用化、模块化设计,积极推进产业化进程。 2 本课题研究的主要内容和研究方法或措施。 2.1 主要内容 ( 1) 了解工业机器人的发展及在工业生产中的应用、基本结构和工作原理。 ( 2) 了解并分析办公打印机下线搬运码垛的工作路线。 ( 3) 完成该机械手的结构设计和主要部件的设计计算。 ( 4) 应用软件绘制所设计机械手的装配图。 2.2 研究方法 ( 1) 收集相关资料,并对现有的资料进行研究分析,进而分析自己完成本课题还存在那方面的困难,除了现有的知识外还应该具备那些新的知 识。 ( 2) 向指导老师咨询有关问题和上网查文献资料。 ( 3) 设定并计算机械手的相关参数。 ( 4) 画出装置草图并进行相关修改。 ( 5) 用计算机绘制装配图和零件图。 ( 6) 模拟调试后对整个机械手进行完善。 2.3 机械手的组成 nts 码垛的作用是将装箱的产品有规律地码放在垛盘上,以便入库和出厂。码垛机械手的工作原理是在高速干包生产线上,通过输箱链道将箱子有规律地集中到整理平台上,外形尺寸和垛盘相等,上下层排列方式不同,机械手从整理平台上将整层的箱子抓起、上升、旋转到垛盘上方、下降、放到垛盘上,码到规定的层数,完成一垛的码垛。 机械手 主要由执行机构、驱动系统、控制系统以及位置检测装置等所组成。如下图所示: (1)执行机构 包括手部、手腕、手臂和立柱等部件,有的还增设行走机构。 手部 即与物件接触的部件。由于与对象接触的形式不同,可分为夹持式和吸附式手部。 手腕 是连接手部和手臂的部件,并可用来调整被抓取物件的方位 (即姿势 )。 手臂 手臂是支承被抓对象、手部、手腕的重要部件。手臂的作用是带动手指去抓取对象,并按预定要求将其搬运到指定的位置 . 立柱 立柱是支承手臂的部件,立柱也可以是手臂的一部分,手臂的回转运动和升降(或俯仰 )运动均与立柱有密切的联系。机械手的立往通常为固定不动的,但因工作需要,有时也可作横向移动,即称为可移式立柱。 行走机构 当工业机械手需要完成较远距离的操作,或扩大使用范围时,可在机座上安 装滚轮、轨道等行走机构,以实现工业机械手的整机运动。滚滚轮轮式式布行走机构可分为有轨的和无轨的两种。驱动滚轮运动则应另外增设机械传动装置。 nts 机座 机座是机械手的基础部分,机械手执行机构的各部件和驱动系统均安装于机 座上,故起支撑和连接的作用。 (2)驱动系统 驱动系统是驱动机械手执行机构运动的动力装置,通常由动力源、控制调节装置和辅助装置组成。常用的驱动系统有液压传动、气压传动、电力传动和机械传动。 根据设计要求选用直接驱动,没有远距离传动的必要。 (3)控制系统 控制系统是支配着工业机械手按规定的要求运动的系统。目前工业机械手的控制系统一般由过程控制系统和电气定位 (或机械挡块定位 )系统组成。 控制系统有电气控制和射流控制两种,它 支配着机械手按规定的程序运动,并记忆人们给予机械手的指令信息 (如动作顺序、运动轨迹、运动速度及时间 ),同时按其控制系统的信息对执行机构发出指令,必要时可对机械手的动作进行监视,当动作有错误或发生故障时即发出报警信号。 (4)位置检测装置 控制机械手执行机构的运动位置,并随时将执行机构的实际位置反馈给控制 系统,并与设定的位置进行比较,然后通过控制系统进行调整,从而使执行机构 以一定的精度达到设定位置。 机械手的手部是用来抓持工件的部件,将直接影响到机械手的工作性能,它是工业机械手的关键部件之 一。 设计时要注意的问题: 结构尽量紧凑重量轻,以利于腕部和臂部的结构设计 手指应有一定的开闭范围。它的大小不仅与工件的尺寸有关,而且应注意手部接近工件的运动路线及其方位的影响。 手指应有足够的夹紧力,除考虑夹持工件的重力外,还应考虑工件在传送过程中的动载荷 应能保证工件在手指内准确定位。 本设计题目中的打印机为已装箱的惠普 1020 激光打印机,其基本参数如下表述示: 对象尺寸( mm) 对象重量( kg) 垂直行程 mm 半径(米)? nts250*380*220【注】 6.5 500-1750 3 【注】参照惠普激光打印机 1020 参数:产品尺寸 242*370*209 产品重量 5.8kg 搬运码垛行程: 水平方向:伸缩行程 500mm 纵向(即铅锤方向)升降行程: 660mm 三、 本课题研究的重点及难点,前期已开展工作 对绘图软件的掌握不熟练,可能会影响绘图,但会努力学习,以便尽快熟练的使用绘图工具。由于没有实际工作经验,在很多参数的选择上,可能会出现考虑不充分的问题,但会尽量参考资料,选择合适的参数。 查找资料,准备机械手的设计前期准备。 四、 完成本课题的工作方案及进度计划 13 周:调研并收集资料。 36 周:确定设计方案和整体结构特点。 711 周:完成结构设计计算。 1215 周:完成机械手结构设计的总装配图。 1618 周:完成论文撰写,准备答辩。 毕业设计(论文)的工作量要求:毕业设计论文一篇,不少于 10000 字; ( 1)实验(时数)或实习(天数): 2 周 ( 2)图纸(幅面和张数): A0 图纸(折合) 2 张; ( 3)其他要求:外文翻译不少于 3000 字,参考文献不少于 15 篇。 nts 五、指导教师意见(对课题的深度、广度及工作量的意见) 指导教师: 年 月 日 六、所在系审查意见: 系主管领导: 年 月 日 nts 参考文献 1 濮良贵,纪名刚主编,机械设计(第八版),高等教育出版社, 2006.5 2 刘明保,吕春红等 .机械手的组成机构及技术指标的确定 .河南高等专科学校学报 .2004.1.1. 3 孙桓,陈作模,葛文杰主编,机械原理(第七版),高等教育出版社, 2006.5 4 刘鸿文主编,材料力学 (第四版),高 等教育出版社, 2004.1 5 张建民 .工业机械人 .北京:北京理工大学出版社 .1992 6 胡洪国,高建华,杨汝清 .码垛技术综述 J.组合机床与自动化加工技术, 2000(6):7- 9 7 毕胜 .国内外工业机器人的发展现状 J.机械工程师 ,2008(7):5 一 7 8 孙立宁 .机器人技术国内外发展状况 J .国内外机电一体化技术, 2002(4):29- 41 9 李允文 .工业机械手设计 .机械工业出版社 .1996.4 10 蔡自兴 .机器人原理及其应用 .湖南 :中南工业大学出 版社 .1988 11 黄雪梅,赵明扬,陈书宏 .机器人生产线仿真系统开发相关技术研究 J.组合机床与自动化加工技术 2003(3): 30 一 33 12 范印越 .机器人技术 .北京 :电子工业出版社 .1988 13 韩秋实主编 .机械制造技术基础 (第二版 )M.北京 .机械工业出版社 ,2004 14 朱世强,王宣银 .机器人技术及其应用 M.杭州 :浙江大学出版社, 2001 15 马纲,王之栋,韩松元 .一种新型搬运码垛机械手的设计 J.机械设计与制造, 2000(4):26- 27 16 BRANTMARK H.kan,HEMMINGSON Eric.FlexPicker with PickMaster Revolutionizes Picking OperationsJ. Industrial Robot: An International Journal,2001, 28(5):414- 419 17 John J.Craig,Introduction to Robotics Mechanics and Control,Second Edition,Addison-Wesley,Reading,MA,1989 18 Gao F,Li W M.New kinematic strctures for 2-,3-,4-,and 5-DOF parallel manipulator designs.Mechanism and machine Theory,2002,37:1395-1411 nts 本科毕业设计(论文) 题目:办公打印机整箱码垛机械手的设计 系 别 机电信息系 专 业 机械设计制造及其自动化 班 级 姓 名 学 号 指导 教 师 20013 年 5 月 nts办公打印机整箱码垛机械手的设计 摘 要 工业机器人的技术水平和应用程度在一定程度上反映了一个国家工业自动化的水平,随着工业自动化发展的需要,机械手在工业应用中越来越重要。目前工业机械手主要承担着焊接、喷涂、搬运以及码垛等重复性并且劳动强度较大的工作。本文简要介绍了工业机器人的概念,机械手的组成和分类,气动技术的特点及国内外发展状况,本文主要对机械手进行了总体结构设计,确定了机械手的技术参数。同时,设计了机械手的手部结构、腕部结构及机械手的升降臂和回转臂结构,研究了机械手的 气动系统。 关键词 : 工业机器人 ;机械手 ;码垛 nts Design of the Automatic Manipulator for Office printers palletizing Abstract Industrial robot technology and applications to some extent,reflect the extent of a countrys level of industrial automation,with the development needs of industrial automation,mechanical hand more and more important in industrial appliations.Current industrial robot is mainly responsible for the welding,coating,handling,and palletizing and other repetitive work and the labor intensity greatly.This paper briefly introduces the concept of industrial robots,composition and classification of the manipulator,the characteristics of peneumatic technology development status of home and abroad.This paper makes an overall design of mainpulator,determine the technical parameters of manipulator.Meanwhile,design and calculation of the manipulator lifting arm and rotating arm structure,design of manipulator han structure.Research of the pneumatic manipulator system. Keywords: industrial robot;manipulator;palletizing nts I 目 录 1 绪论 . 1 1.1 课题背景及研究意义 . 1 1.2 国内外相关研究情况 . 1 1.2.1 国内机器人研究情况 . 1 1.2.2 国外机器人研究情况 . 2 1.3 机械手的组成和分类 . 2 1.3.1 机械手的组成 . 2 1.3.2 机械手的分类 . 5 1.4 本课题研究的主要内容 . 6 1.5 完成本课题的工作方案及进度计划 . 7 1.6 毕业设计的工作量要求 . 7 2 机械手的设计方案 . 8 2.1 机械手的座标型式与自由度 . 8 2.2 机械手的手部结构方案设计 . 8 2.3 机械手的手腕结构方案设计 . 8 2.4 机械手的手臂结构方案设计 . 8 2.5 机械手基座部分设计 . 8 2.6 机械手的驱动方案设计 . 9 2.7 机械手的技术参数 . 9 3 手部结构设计 . 10 3.1 夹持式手部 . 10 3.2 手部设计的基本要求 . 10 3.2.1 应具有适当的夹紧力和驱动力 . 10 3.2.2 手指应具有一定的开闭范围 . 10 3.2.3 应保证工件在手指内的夹持精度 . 10 3.2.4 要求结构紧 凑、重量轻、效率高 . 10 3.2.5 应考虑通用性和特殊要求 . 11 3.3 手部驱动气缸的设计 . 11 4 手腕结构设计 . 14 4.1 手腕的自由度 . 14 4.2 手腕的驱动力矩的计算 . 14 nts II 4.2.1 腕部回转支承处的摩擦力据摩M. 14 4.2.2 手腕转动件和工件的 偏重对转动轴线所产生的偏重力矩偏M. 14 4.2.3 克服启动惯性所需的力矩惯M. 15 4.2.4 回转缸的动片与缸径、定片、端盖等处密封装置的摩擦阻力矩封M. 15 5 臂部结构设计 . 17 5.1 臂部设计的基本要求 . 17 5.1.1 臂部应承载能力大、刚度好、自重轻 . 17 5.1.2 臂部运动速度要高,惯性要小 . 17 5.1.3 手臂动作应该灵活 . 17 5.2 手臂伸缩与手腕回转部分 . 18 5.2.1 结构设计 . 18 5.2.2 导向装置 . 18 5.2.3 手臂伸缩驱动力的计算 . 19 5.3 手臂升降和回转部分 . 19 5.3.1 结构设计 . 19 5.4 手臂伸缩、升降用液压缓冲器 . 20 5.5 手臂回转用液压缓冲器 . 20 6 基座结构设计 . 22 7 结论 . 23 参考文献 . 错误 !未定义书签。 致谢 . 26 nts1 绪论 1 1 绪论 1.1 课题背景及研究意义 随着我国经济的持续发展和科学技术的突飞猛进,现代物流作为现代经济的重要组成部分和工业化进程中最为经济合理的综合服务模式,正在全国范围内得以迅速发展。自动化立体仓库作为现代物流系统的重要组成部分,是一种多层存放货物的高架仓库系统,它是在 不直接进行人工干预的情况下自动地存储和取出物流的系统。 码垛机械手是完成自动化立体仓库中最重要的设备之一,是货物堆放到立体仓库的前端设备,它能够把单一的物料码放到一起,便于运输,提高了生产效率。它将已装入容器的纸箱,装入大袋的化工产品、水泥、粮食等按一定排列码放在木质(或塑料)托盘上,进行自动堆码,可堆码多层,然后推出,便于叉车运至仓库储存。可大大地减少劳动人员和降低劳动强度,是现代工业社会发展的高科技产物,对提高生产率、降低成本有着重要意义。 1.2 国内外相关研究情况 1.2.1 国内机器人研究情况 我 国的工业机器人从上世纪 80 年代 “七五 ”科技攻关开始起步,在国家的支持下,通过 “七五 ”、 “八五 ”科技攻关,目前已基本掌握了机器人的设计制造技术、控制系统硬件和软件设计技术、运动学和轨迹规划技术,生产了部分机器人关键元器件,开发出喷漆、弧焊、点焊、装配、搬运等机器人,其中有 130 多台套喷漆机器人在 20 余家企业的近 30 条自动喷漆生产线站上获得规模应用,弧焊机器人也已应用在汽车制造厂的焊装线上。 但总体来看,我国的工业机器人技术及其工程应用的水平和国外相比还有一定的差距,如可靠性低于国外产品;机器人应用工程起步较晚 ,应用领域狭窄,生产线系统技术与国外相比仍有差距;在应用规模上,我国已安装的国产工业机器人约 200 多台,仅占全球已安装台数的万分之四。形成以上现象的主要原因是没有形成机器人产业,当前我国的机器人生产都是迎合客户的要求,即 “一个客户,一次重新设计 ”,品种规格多,批量小,零部件通用化程度低,供货周期长,成本高,而且质量和可靠性不稳定。因此迫切需要解决产业化前期的关键技术,对产品进行全面规划,完善系列化、通用化、模块化设计,积极推进产业化进程。 但从技术方面来说,我国已经具备了独立自主发展中国机械手技术的基础。 nts毕业设计(论文) 2 1.2.2 国外机器人研究情况 最早将工业机器人技术用于物体的码放和搬运是日本和瑞典。 20 世纪 70 年代末日本第一次将机器人技术用于码垛作业。 1974 年,瑞典 ABB 公司研发了全球第一台全电控式工业机器人 IRB6,主要应用于工件的取放和物料的搬运。除此之外,德国、意大利、韩国等国家工业机器人的研发水平也相当高。随着计算机技术、工业机器人技术以及人工智能控制等技术的发展和日趋成熟,日本、德国、美国、瑞典、意大利、韩国等国家在包装码垛机器人的研究上做了大量工作,相应推出了自己的码垛机器人,如日本的 FANUC 和 OKURA 以及 FUJI 系列,德国的 KUKA 系列,瑞典的 ABB 系列等。 德国、瑞典以及日本等国家的码垛机器人一般为 46 轴机器人,主要由固定底座、连杆、连杆臂、臂部、腕部以及末端执行器组成。机器人主体多采用优质轻巧的铸铝材料制造和连杆式关节型的机构形式,均利用 CAD 和 FEM 有限元技术进行结构优化设计,具有较高的机械性能和抗震能力;驱动系统均采用模块式数字化 AC 伺服电机和 RV 减速器,取消了腕部关节驱动电机和平衡块,大大优化了整机结构 ;针对不同类型的产品和包装件,还设计了真空吸持、夹持、义式等多种形式的智能末端执行器 。这些先进码垛机器人最显著的技术特点就是采用了基于 PC 的开放式控制系统,令机器人能够高速、精准、稳定可靠地运行。如瑞典 ABB 公司为 IRB 系列码垛机器人研发了主动安全软件和被动安全软件,可对机器人的运动和载荷情况进行监控 ;电子稳定路径功能可确保机器人在考虑加速度、阻力、重力、惯性等条件的同时,遵循预定运行路径 ;主动制动系统可以确保机器人维持运行路径的同时对制动予以控制,被动安全功能可实现机器人进行负载识别。日本 FANUC M410i 系列码垛机器人软件体系也非常强大,PalletTool /PalletPROTM 用于码垛设置、仿真和操作; Supports Collision GuardTM用于减少机器人、夹持器、箱 /袋以及外围设备的碰撞损坏;基于网络的软件工具用于远程联机、诊断和生产监控 ;还专门配备了机器视觉引导系统,用于引导机器人完成拆垛和检查工作。 1.3 机械手的组成和分类 1.3.1 机械手的组成 机械手主要由执行机构、驱动系统、控制系统以及位置检测装置等所组成。各系统相互之间的关系如方框图 1.1 所示。 nts毕业设计(论文) 3 图 1.1 机械手的组成方 框图 (一 )执行机构 包括手部、手腕、手臂和立柱等部件,有的还增设行走机构。 1、手部 即与物件接触的部件。由于与物件接触的形式不同,可分为夹持式和吸附式手部。夹持式手部由手指 (或手爪 ) 和传力机构所构成。手指是与物件直接接触的构件,常用的手指运动形式有回转型和平移型。回转型手指结构简单,制造容易构件,故应用较广泛平移型应用较少,其原因是结构比较复杂,但平移型手指夹持圆形零件时,工件直径变化不影响其轴心的位置,因此适宜夹持直径变化范围大的工件。 手指结构取决于被抓取物件的表面形状、被抓部位 (是外廓或是内孔 )和物件的重量及尺寸。常用的指形有平面的、 V 形面的和曲面的 :手指有外夹式和内撑式 ;指数有双指式、多指式和双手双指式等。 而传力机构则通过手指产生夹紧力来完成夹放物件的任务。传力机构型式较常用的有 :滑槽杠杆式、连杆杠杆式、斜面杠杆式、齿轮齿条式、丝杠螺母多,式弹簧式和重力式等。 附式手部主要由吸盘等构成,它是靠吸附力 (如吸盘内形成负压或产生电吸磁力 )吸附物件,相应的吸附式手部有负压吸盘和电磁盘两类。 对于轻小片状零件、光滑薄板材料等,通常用负压吸盘吸料。造成负压的方式有气流负压式和真空泵式。 对于导磁性的环类 和带孔的盘类零件,以及有网孔状的板料等,通常用电磁吸盘吸料。电磁吸盘的吸力由直流电磁铁和交流电磁铁产生。 用负压吸盘和电磁吸盘吸料,其吸盘的形状、数量、吸附力大小,根据被吸附的物件形状、尺寸和重量大小而定。 此外,根据特殊需要,手部还有勺式 (如浇铸机械手的浇包部分 )、托式 (如冷齿轮机床上下料机械手的手部 )等型式。 2、手腕 是连接手部和手臂的部件,并可用来调整被抓取物件的方位 (即姿势 )。 3、手臂 控制系统 驱动系统 被抓取工件 执行机构 位置检测装置 nts毕业设计(论文) 4 手臂是支承被抓物件、手部、手腕的重要部件。手臂的作用是带动手指去抓取物件,并按预定要求将其搬运到指定的位置。工 业机械手的手臂通常由驱动手臂运动的部件 (如油缸、气缸、齿轮齿条机构、连杆机构、螺旋机构和凸轮机构等 )与驱动源 (如液压、气压或电机等 )相配合,以实现手臂的各种运动。 手臂在进行伸缩或升降运动时,为了防止绕其轴线的转动,都需要有导向装置,以保证手指按正确方向运动。此外,导向装置还能承担手臂所受的弯曲力矩和扭转力矩以及手臂回转运动时在启动、制动瞬间产生的惯性力矩,使运动部件受力状态简单。 导向装置结构形式,常用的有 :单圆柱、双圆柱、四圆柱和 V 形槽、燕尾槽等导向型式。 4、立柱 立柱是支承手臂的部件,立柱也可以是手 臂的一部分,手臂的回转运动和升降 (或俯仰 )运动均与立柱有密切的联系。机械手的立往通常为固定不动的,但因工作需要,有时也可作横向移动,即称为可移式立柱。 5、行走机构 当工业机械手需要完成较远距离的操作,或扩大使用范围时,可在机座上安装滚轮、轨道等行走机构,以实现工业机械手的整机运动。滚轮式行走机构可分为有轨的和无轨的两种。驱动滚轮运动则应另外增设机械传动装置。 6、机座 机座是机械手的基础部分,机械手执行机构的各部件和驱动系统均安装于机座上,故起支撑和连接的作用。 (二 )驱动系统 驱动系统是驱动工业机械手执 行机构运动的动力装置,通常由动力源、控制调节装置和辅助装置组成。常用的驱动系统有液压传动、气压传动、电力传动和机械传动等四中形式。 (三)控制系统 控制系统是支配着工业机械手按规定的要求运动的系统。目前工业机械手的控制系统一般由程序控制系统和电气定位 (或机械挡块定位 )系统组成。控制系统有电气控制和射流控制两种,它支配着机械手按规定的程序运动,并记忆人们给予机械手的指令信息 (如动作顺序、运动轨迹、运动速度及时间 ),同时按其控制系统的信息对执行机构发出指令,必要时可对机械手的动作进行监视,当动作有错误或发生故障 时即发出报警信号。 (四 )位置检测装置 控制机械手执行机构的运动位置,并随时将执行机构的实际位置反馈给控制nts毕业设计(论文) 5 系统,并与设定的位置进行比较,然后通过控制系统进行调整,从而使执行机构以一定的精度达到设定位置。 1.3.2 机械手的分类 工业机械手的种类很多,关于分类的问题,目前在国内尚无统一的分类标准,在此暂按使用范围、驱动方式和控制系统等进行分类。 (一 )按用途分 机械手可分为专用机械手和通用机械手两种 : 1、专用机械手 它是附属于主机的、具有固定程序而无独立控制系统的机械装置。专用机械手具有动作少、工作对象单 一、结构简单、使用可靠和造价低等特点,适用于大附属,如自动机床、自动线的上、下料机械手和 加工中心 ”批量的自动化生产的自动换刀机械手。 2、通用机械手 它是一种具有独立控制系统的、程序可变的、动作灵活多样的机械手。通过调整可在不同场合使用,驱动系统和格性能范围内,其动作程序是可变的,控制系统是独立的。通用机械手的工作范围大、定位精度高、通用性强,适用于不断变换生产品种的中小批量自动化的生产。 通用机械手按其控制定位的方式不同可分为简易型和伺服型两种 :简易型以“开一关 ”式控制定位,只能是点位控制 :伺服型具有伺 服系统定位控制系统, 可以点位控制,也可以实现连续轨迹控制,一般的伺服型通用机械手属于数控类型。 (二 )按驱动方式分 1、液压传动机械手 是以液压的压力来驱动执行机构运动的机械手。其主要特点是 :抓重可达几百公斤以上、传动平稳、结构紧凑、动作灵敏。但对密封装置要求严格,不然油的泄漏对机械手的工作性能有很大的影响,且不宜在高温、低温下工作。若机械手采用电液伺服驱动系统,可实现连续轨迹控制,使机械手的通用性扩大,但是电液伺服阀的制造精度高,油液过滤要求严格,成本高。 2、气压传动机械手是以压缩空气的压力来驱动执行 机构运动的机械手。其主要特点是 :介质来源极为方便,输出力小,气动动作迅速,结构简单,成本低。但是,由于空气具有可压缩的特性,工作速度的稳定性较差,冲击大,而且气源压力较低,抓重一般在 30 公斤以下,在同样抓重条件下它比液压机械手的结构大,所以适用于高速、轻载、高温和粉尘大的环境中进行工作。 3、机械传动机械手 即由机械传动机构 (如凸轮、连杆、齿轮和齿条、间歇机构等 )驱动的机械手。nts毕业设计(论文) 6 它是一种附属于工作主机的专用机械手,其动力是由工作机械传递的。它主要特点是运动准确可靠,动作频率大,但结构较大,动作程序不可变。它常 被用于工作主机的上、下料。 4、电力传动机械手 即有特殊结构的感应电动机、直线电机或功率步进电机直接驱动执行机构运动的机械手,因为不需要中间的转换机构,故机械结构简单。其中直线电机机械手的运动速度快和行程长,维护和使用方便。此类机械手目前还不多,但有发展前途。 (三 )按控制方式分 1、点位控制 它的运动为空间点到点之间的移动,只能控制运动过程中几个点的位置,不能控制其运动轨迹。若欲控制的点数多,则必然增加电气控制系统的复杂性。目前使用的专用和通用工业机械手均属于此类。 2、连续轨迹控制 它的运动轨迹为空间的 任意连续曲线,其特点是设定点为无限的,整个移动过程处于控制之下,可以实现平稳和准确的运动,并且使用范围广,但电气控制系统复杂。这类工业机械手一般采用小型计算机进行控制。 1.4 本课题研究的主要内容 搬运码垛作业在现代企业的物流管理过程中占有重要的地位,尤其是我国的办公产品生产企业已基本实现自动化流水生产,但办公产品整机下线时的搬运码垛作业仍要依靠人工来完成这项工作,存在劳动强度大、效率低、安全性差等弊端,以不能满足现代生产发展,针对此类问题本课题研究并设计一种用于办公打印机下线搬运码垛的专用机械手。 现在的机械手大多采用液压传动,液压传动存在以下几个缺点 : (1)液压传动在工作过程中常有较多的能量损失 (摩擦损失、泄露损失等 ):液压传动易泄漏,不仅污染工作场地,限制其应用范围,可能引起失火事故,而且影响执行部分的运动平稳性及正确性。 (2)工作时受温度变化影响较大。油温变化时,液体粘度变化,引起运动特性变化。 (3)因液压脉动和液体中混入空气,易产生噪声。 (4)为了减少泄漏,液压元件的制造工艺水平要求较高,故价格较高 ;且使用维护需要较高技术水平。 鉴于以上这些缺陷,本机械手拟采用气压传动,气动技术有以下 优点 : nts毕业设计(论文) 7 (1)介质提取和处理方便。气压传动工作压力较低,工作介质提取容易,而后排入大气,处理方便,一般不需设置回收管道和容器:介质清洁,管道不易堵塞不存在介质变质及补充的问题。 (2)阻力损失和泄漏较小,在压缩空气的输送过程中,阻力损失较小 (一般仅为油路的千分之一 ),空气便于集中供应和远距离输送。外泄漏不会像液压传动那样,造成压力明显降低和严重污染。 (3)动作迅速,反应灵敏。气动系统一般只需要 0.02s-0.3s 即可建立起所需的压力和速度。气动系统也能实现过载保护,便于自动控制。 (4)能源可储存。压缩空 气可存贮在储气罐中,因此,发生突然断电等情况时,机器及其工艺流程不致突然中断。 (5)工作环境适应性好。在易燃、易爆、多尘埃、强磁、强辐射、振动等恶劣环境中,气压传动与控制系统比机械、电器及液压系统优越,而且不会因温度变化影响传动及控制性能。 (6)成本低廉。由于气动系统工作压力较低,因此降低了气动元、辅件的材质和加工精度要求,制造容易,成本较低。 传统观点认为 :由于气体具有可压缩性,因此,在气动伺服系统中要实现高精度定位比较困难 (尤其在高速情况下,似乎更难想象 )。此外气源工作压力较低,抓举力较小。虽然气动 技术作为机器人中的驱动功能已有部分被工业界所接受,而且对于不太复杂的机械手,用气动元件组成的控制系统己被接受,但由于气动机器人这一体系己经取得的一系列重要进展过去介绍得不够,因此在工业自动化领域里,对气动机械手、气动机器人的实用性和前景存在不少疑虑。 1.5 完成本课题的工作方案及进度计划 1 3 周:调研并收集资料; 4 6 周:确定设计方案和整体结构特点; 7 11 周:完成结构设计计算; 12 15 周: 完成机械手结构设计的总装配图 ; 16 18 周:完成论文撰写,准备答辩。 1.6 毕业设计的工作量要求 毕业 设计论文一篇,不少于 10000 字; 实验(时数)或实习(天数): 2 周 ; 图纸(幅面和张数): A0 图纸(折合) 2 张 ; 其他要求:外文翻译不少于 3000 字,参考文献不少于 15 篇。 nts2 机械手的设计方案 8 2 机械手的设计方案 对本机械手的基本要求是能快速、准确地拾放和搬运物件,这就要求它们具有高精度、快速反应、一定的承载能力、足够的工作空间和灵活的自由度及在任意位置都能自动定位等特性。设计本机械手的原则是 : 充分分析作业对象 (工件 )的作业技术要求 , 拟定最合理的作业工序和工艺 , 并满足系统功能要求和环境条件 ; 明确工件的结构形状和材料特性 ,定位精度要求 , 抓取 、 搬运时的受力特性 、尺寸和质量参数等,从而进一步确定对机械手结构及运行控制的要求;尽量选用定型的标准组件,简化设计制造过程,兼顾通用性和专用性,并能实现柔性转换和编程控制。 本次设计的机械手是已装箱打印机下线操作的机械手,是一种适合于成批或中、小批生产的、可以改变动作程序的自动搬运或操作设备,它可用于操作环境恶劣,劳动强度大和操作单调频繁的生产场合。 2.1 机械手的座标型式与自由度 按机械手手臂的不同运动形式及其组合情况,其座标型式可分为直角座标式、圆柱座标式、球座标式和关节式。由于本 机械手在工作时手臂具有升降、收缩及回转运动,因此,采用圆柱座标型式。 2.2 机械手的手部结构方案设计 因为本次设计的机械手为已装箱打印机下线专用机械手,所以把机械手的手部结构设计成夹持式手部。 2.3 机械手的手腕结构方案设计 考虑到机械手的通用性,同时由于被抓取工件是水平放置,因此手腕必须设有回转运动才可满足工作的要求。因此,手腕设计成回转结构,实现手腕回转运动的机构为回转气缸 。 2.4 机械手的手臂结构方案设计 按照抓取工件的要求,本机械手的手臂有三个自由度,即手臂的伸缩、左右回转和升 降 (或俯仰 )运动。手臂的回转和升降运动是通过立柱来实现的,立柱的横向移动即为手臂的横移。手臂的各种运动由气缸来实现。 2.5 机械手基座部分设计 nts毕业设计(论文) 9 基座是机械手的第一个回转关节,机械手的运动部分全部安装在基座上,它承受了机械手的全部重量。 2.6 机械手的驱动方案设计 由于气压传动系统的动作迅速,反应灵敏,阻力损失和泄漏较小,成本低廉因此本机械手采用气压传动方式。 2.7 机械手的技术参数 一、用途 : 办公打印机整箱码垛 二、设计技术参数 : 抓重 :6.5kg 自由度数 :4个自由度 坐标型式 :圆柱坐标 最大工作半径 :3000mm 手臂最大中心高 : 手臂运动参数 : 伸缩行程: 500mm 升降行程: 660mm 回转范围: 2700 回转速度: s/90 手腕运动参数 : 回转范围: 1800 回转速度: s/90 手指夹持范围 :250mm*380mm*220mm 定位方式:可调机械挡块 定位精度 : mm1 缓冲方式:液压缓冲器 驱动方式 :气压传动 控制方式 :点位程序控制 nts3 手部结构设计 10 3 手部结构设计 手部是用来直接握持工件的部件,由于被握持工件的形状、尺寸大小、重量、材料性能、表面状况等的不同,所以机械手的手部结构是多种多样的,大部分手部结构根据特定的工件要求而设计的。归结起来,常用的手部,大致可分为夹持式和吸附式两大类。 3.1 夹持式手部 夹持式手部是由手指、传动机构和驱动装置三部分组成,它对抓取各种形状的工件具有较大的适应性,可以抓取轴、盘、套类零件。一般情况下,多采用两个手指,少数采用三指或多指。驱动装置为传动机构提供动力,驱动源有液压的、气动的和电动的等几种形式。常见的传动机构往往通过滑槽、斜楔、齿轮齿条、连杆机构实现夹紧或松开。 3.2 手部设计的基本要求 3.2.1 应具有适当的夹紧力和驱动力 手指握力(夹紧力)大小要合适,力量过大则动力消耗多,结构庞大,不经济,甚至会损坏工件;力量过小则夹持不 住或产生松动、脱落。在确定握力时,除考虑工件总量外,还应考虑传送或操作过程中所产生的惯性力和振动,亦保证工件夹持安全可。对于手部的驱动装置来说,应有足够的驱动力。应当指出,由于机构传动力比不同,在一定的夹持力条件下,不同的传动机构所需驱动力的大小是不同的。 3.2.2 手指应具有一定的开闭范围 手指应具有足够的开闭角度或开闭距离,以便于抓取或退出工件。 3.2.3 应保证工件在手指内的夹持精度 应保证每个被夹持的工件,在手指内都有准确地相对位置。这对一些有方位要求的场合更为重要,如曲拐 、凸轮轴一类复杂的工件,在机床上安装的位置要求严格,因此机械手的手部在夹持工件后应保持相对的位置精度。 3.2.4 要求结构紧凑、重量轻、效率高 在保证本身刚度、强度的前提下,尽可能使结构紧凑、重量轻,以利于减轻手臂的负载。 nts毕业设计(论文) 11 3.2.5 应考虑通用性和特殊要求 一般情况下,手部多是专用的,为了扩大它的适用范围,提高它的通用化程度,以适应夹持不同尺寸和形状的工件需要,通常采取手指可调整的办法,如更换手指甚至更换整个手部。此外,还要考虑能适应工作环境提出的特殊要求,如耐高温、耐腐蚀、能承受锻锤 冲击力等。 3.3 手部驱动气缸的设计 1、手部驱动力计算 本课题机械手的手部结构如图 3.1 所示,其工件质量 m=6.5kg, b=150mm,R=24mm。摩擦系数为 f=0.1。 3.1 活动式 手部 ( 1) 根据手部结构的传动示意图,其驱动力为: NRbp 2( 3.1) ( 2) 根据手指夹持工件的方位,可得握力计算公式: NGN 5.325.6105.05.0 所以: NNRbp 25.4062 ( 3) 实际驱动力: 21KKpp 实际( 3.2) 因为传力机构为齿轮齿条传动,故取 94.0 ,并取 5.11 K 。若被抓取工件的最大加速度取 a=2g 时,则: 312 gaK nts毕业设计(论文) 12 所以 : Np 194594.0 35.125.406 实际所以夹持工件时所需夹紧气缸的驱动力为 N1945 。 2、 气缸的直径 本气缸属于单项作用气缸。根据力平衡原理,单项 作用气缸活塞杆上的输出推力必须克服弹簧的反作用力和活塞杆工作时的总阻力,其公式为: zt FFPDF 41 2( 3.3) 式中: 1F 活塞杆上的推力, N tF弹簧反作用力, N zF 气缸工作时的总阻力, N P 气缸工作压力, Pa 弹簧反作用力按下式计算: )( slCFft ( 3.4) nDGdCf31418 ( 3.5) 121 dDD ( 3.6) 式中:fC弹簧刚度, N/m l弹簧预压缩量, m S 活塞行程, m 1d 弹簧钢丝直径, m 1D 弹簧平均直径, m 2D 弹簧外径, m n弹簧有效圈数 G 弹簧材料剪切模量,一般取 PaG 9104.79 在设计中,必须考虑负载率 的影响,则 : tFpDF 421 ( 3.7) 由以上分析得单向作用气缸的直径 : pFtFD )(4 1 ( 3.8) 代入有关数据,可得 fG nDGd31418 4333915)1030(8)105.3(104.79 nts毕业设计(论文) 13 )/(46.3677 mN )1( sGF ft )(6.220106046.3677 3N 所以 : DpnFtF)1(4 4.0105.0 )6.22025.406(46 )(17.63 mm 查有关手册圆整,得 mmD 63 由 3.02.0/ Dd ,可得活塞杆直径 : mmDd 9.186.12)3.02.0( 圆整后,取活塞杆
