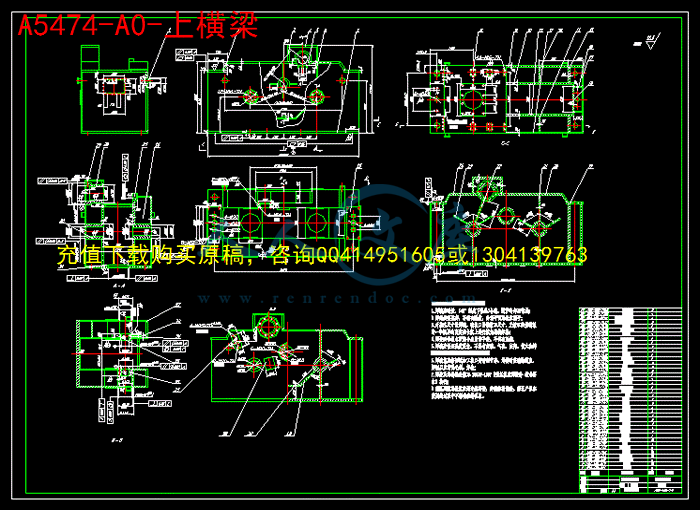

上横梁..dwg

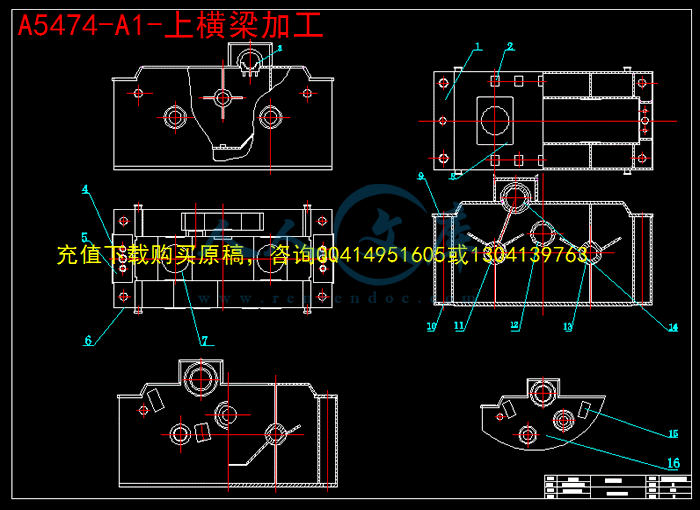

上横梁加工.DWG

导轨.dwg

工作台板.dwg

底座.dwg

总装图.dwg

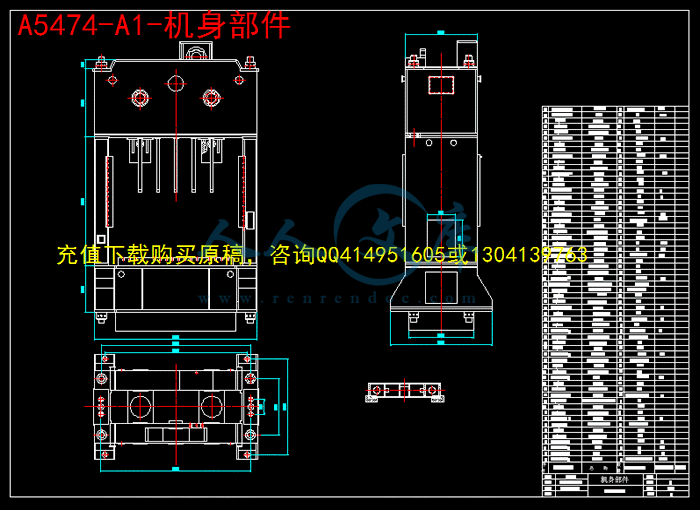

机身部件.dwg

立柱.dwg

轴承盖.dwg

闭母.dwg

压缩包内文档预览：(预览前20页/共49页)

编号：449766 类型：共享资源大小：1.67MB 格式：RAR 上传时间：2015-07-06 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: jh36 机械压力机机身部分部份及其横梁加工工艺设计全套 cad 图纸毕业答辩论文

资源描述：

摘要

通过对机械压力机的发展现状的分析，以及参考双点机械压力机的设计，确定了本课题的主要设计内容。在确定了机械压力机初步设计方案后，决定采用传统理论方法对JH36-400机械压力机机身部件进行设计、计算、强度校核和对压力机上横梁加工工艺的设计及其计算，采用AUTO CAD设计软件对传动系统中各主要零部件及总装图进行了工程绘图，在参考了某公司生产的闭式双点机械压力机机身部件以及查阅了大量关于机身部件设计的书籍后，确定机身部件的设计方案，并对其进行了可行性分析，最后对整个设计进行系统分析，得出整个设计切实可行。

关键词机械压力机；机身部件；加工工艺。

Abstract

Through to the mechanical press's development present situation's analysis, as well as refers to the JH36-400 mechanical press's design, has determined this topic main design content. After having determined mechanical press preliminary design plan, decided that uses the traditional theory method to carry on the design, the computation, the intensity examination to the JH36-400 mechanical pressure fuselag epartes system; Used the AUTO CAD design software each main spare part and the final assembly drawing has carried on the project cartography to the fuselag epartes system in; In referred to some company to have produced the closed two point mechanical pressure engine drive system which as well as has consulted massively after the transmission system design books, the definite fuselag epartes system's design proposal, has drawn up the transmission system schematic diagram, has given fuselag epartes system's working instructions, and has carried on the feasibility analysis to it, finally carried on the system analysis to the entire design, obtained the entire design to be practical and feasible.

Keywords mechanical press epartes of body processing

1 概述1

1.1 绪论1

1.2 曲柄压力机的工作原理与结构组成2

1.3 曲柄压力机的发展概况4

1.4 通用曲柄压力机的型号和技术参数6

1.4.1 曲柄压力机的型号6

1.4.2 通用曲柄压力机的技术参数8

2 机身结构的设计9

2.1 机身类型9

2.2 机身结构设计10

2.2.1 机身设计10

3 机身强度计算12

3.1 立柱和拉紧螺栓计算12

3.1.1 立柱和拉紧螺栓的受力和变形情况12

3.1.2 立柱强度验算14

3.1.3 拉紧螺栓的强度验算14

3.2 上横量和底座的计算18

3.2.1 上横量和底座的受力分析18

3.2.2 上横梁的计算19

3.3 压力机底座的计算23

4 闭式组合机身变形计算26

4.1 双点压力机底座变形计算公式26

4.1.1 底座变形计算公式26

4.1.2 压力机底座变形计算27

4.2 双点压力机上横梁变形计算27

4.2.1 上横梁变形计算公式27

4.2.2 上横梁变形计算28

5 机身的紧固29

5.1 紧固的方法分类29

5.2 紧固的方法选择30

6 上横梁加工工艺设计31

6.1 上横梁的作用31

6.2 上横梁的工艺分析31

6.2.1 技术要求分析31

6.2.2 加工方法32

6.3 上横梁工艺规程设计32

6.3.1 零件的生产类型32

6.3.2 零件各表面加工顺序的确定33

6.3.3 切削用量的选择33

6.3.4 数据计算34

总结43

致谢44

参考文献45

附录46

附录一46

附录二65

1 概述

1.1 绪论

锻压生产在工业生产中占有重要的地位。采用锻压工艺生产工件具有效率高、所量好，重量轻和成本低的特点。所以，工业先进的国家愈来愈多地采用锻压工艺代替切削工艺和其他工艺。锻压机械在机床中所占的比重也愈来愈大。近年来，锻压机械的拥有量日本为34%，美国为32.4%。在锻压机械中。又以曲柄压力机最多，占一半以上。

用曲柄压力机可以进行冲压、模锻等工艺，广泛用于汽车、农业机械、电器仪表、国防工业以及日用品等生产部门。随着工业的发展，曲柄压力机的品种和数量愈来愈多，质量要求愈来愈显著，压力愈来愈大。它在机械制造工业以及其他工业的锻压生产中的作用愈来愈显著。例如，在汽车拖拉机工厂中，用热模锻压力机代替模锻锤生产模锻件已经成为一个发展的档势。日本已有四条热模锻压力机生产线，其中一条110000千牛热模锻压力机自动生产线是在1971年建成的，可以生产重达1400牛，长达1.3米的曲轴以及重达1000牛，长达2米的汽车前梁生产效率为60件/时。从拣料预热、剪切、锻造、检验到包装发送全部自动进行，全线仅用24人。比模锻锤的生产效率高得多，劳动条件大为改善。西德已经制造了五条120000千牛热模锻匠力机自动生产线，供应世界各国。又如，在日用品生产中，如果不采用高速冲压自动机，那么产品的成本与质量在国际市场上将失去竞争能力。因此大量制造和使用曲柄压力机，已经成为工业先进国家的发展方向之一。

我国在解放以前，曲柄压力机的生产非常落后，只能制造一些手动冲床。解放以后，才有了飞速的发展，到目前为止，我们已经制造了80000千牛的热模锻压力机，40000千牛的双点压力机以及其他各种型号的压力机。但是，与工业先进的国家比较，我国的曲柄压力机制造业还很落后，主要表现在质量不高、数量不足。品种不全等几个方面特别是缺乏大型高效的设备。因此，必须大力发展曲柄压力机，以满足四个现代化的需要。

曲柄压力机的类型很多，按照工艺用途分类如下：

1）板料冲压压力机

（1）通用压力机．用来进行冲裁、落料、弯曲、成形和浅拉廷等工艺。

（2）拉延压力机，用来进行拉延工艺。

（3）板冲高速自动机，适用于连续级进送料的自动冲压工艺。

（4）板冲多工位自动机，适用于连续传送工件的自动冲压工艺。

2）体积模锻压力机

（1）冷挤压机，用来进行冷挤压工艺。

（2）热模锻压力机，用来进行热模锻工艺。

（3）精压机，用来进行平面精压，体积精压和表面压印等工艺。

（4）平锻机，用来进行平锻工艺。

（5）冷墩自动机，用于制造如螺钉螺母等各种标准件。

（6）精锻机，用来精锻各种轴类工件。

3）剪切机

（1）板料剪切机，用于裁剪板料。

（2）棒料剪切机，用于截裁棒料。
