本设计主要是对于旋风磨头的磨轮高速自转和磨头慢速公转进行结构设计和计算。由于两个传动的转速差较大采用两个电机分别进行驱动。磨轮的自转设计为大锥齿轮啮合八个小锥齿轮进行转动，用于实现金刚磨轮的高速自转，磨头的公转采用蜗轮蜗杆传动设计用来实现磨头的公转，并且分别对锥齿轮和蜗轮蜗杆进行了强度校核。本设计还对磨头中各轴、轴承和键进行了强度校核。使用CAD绘制完二维视图后还采用PRO/E建模对箱体壳体进行重量计算。

关键词：陶瓷抛光，旋风磨头，锥齿轮，蜗轮蜗杆

ABSTRACT

A whirling wheelhead on a rasping machine is an executive unit that is used to process the ceramic tile, and it is a new type. The wheelhead uses eight groups high- speed whirling diamond grinding wheel to grind the surface of porcelain brick., and process minimally to the polishing brick in order to make the surface even and lubricious, then it can minish the comsuption of unprocessed brcik, reduce the production cost and improve productivity and efficiency.

This design is mainly on contruction designming and calculation of the high-speed rotation of grinding wheel and slow-speed revolution of wheelhead. Because of the difference of rotate speed of the two drives, so it has to use two electric machine to drive. The rotation of grinding wheel is degined into a big bevel gear running with eight samll bevel gear in mesh, so as to realize the high-speed rotation of diamond grinding wheel. Worm wheel and worm transmission designment is used to realize the revolution of it. And this design checks the strength of gear and the worm wheel, axis, bearing and bond separately. Two-dimensional view is drawn by CAD, and the weight calculation of the cabinet and shell is done by PRO/E medeling.

Keywords: Polish ceramic tile；whirling wheelhead；bevel gear；worm and worm wheel

1 绪论1

2 磨头传动装置的总体设计2

2.1 确定传动方案2

2.1.2 方案一2

2.1.1 方案二3

2.1.3 磨头传动方案的选定3

2.2 电动机的确定4

2.2.1 电动机类型和结构形式4

2.2.2 电动机的容量4

2.2.3 确定电动机的转速5

2.3 总传动比的确定和各级传动比的分配5

2.4 磨头的运动和动力参数的计算6

2.4.1 各轴转速的计算6

2.4.2 各轴功率的计算7

2.4.3 各轴转矩的计算7

3 磨头传动件的设计计算9

3.1 选则联轴器的类型和型号9

3.2 磨轮自转的直齿圆锥齿轮的设计计算9

3.2.1 齿轮材料的选则9

3.2.2 主要参数的选则9

3.2.3 直齿圆锥齿轮的几个尺寸设计和强度校核10

3.3 磨头公转的蜗轮蜗杆传动计算15

3.3.1传动类型、精度等级和材料的确定15

3.3.2 初选几何参数15

3.3.3 确定许用接触应力15

3.3.4 按接触强度设计15

3.3.5 主要几何尺寸16

3.3.6 蜗轮圆周速度的计算并核对传动的效率16

3.3.7接触强度的校核16

3.3.8 蜗轮弯曲强度的校核17

3.3.9 其他几何尺寸计算17

4 磨头轴系的设计19

4.1 初绘装配底图及验算轴系零件19

4.1.1 确定箱内传动件轮廓及其相对位置19

4.1.2 箱体内壁位置的确定20

4.1.3 初步进行视图布置及绘制装配底图20

4.1.4 磨头公转蜗杆轴的设计21

4.1.5 磨轮自转的直齿圆锥主动齿的轮轴的设计26

4.1.6 磨轮公转蜗轮轴的设计30

4.1.7 磨轮自转小锥齿轮轴的设计34

4.1.8 旋风磨头上各轴键联接的强度校核38

4.1.9 旋风磨头上各轴承的疲劳强度校核40

4.1.10 磨头主要部件螺栓联接强度的校核45

4.1.11 轴结构的修改45

4.2 设计和绘制磨头的轴系结构45

4.2.1 锥齿轮和蜗轮蜗杆的结构设计45

5 磨头箱体的设计48

5.1 磨头箱体的结构设计48

5.1.1 磨头箱体的装配48

5.1.2 磨头壳体的尺寸确定51

5.1.3 箱体的润滑及密封和散热52

结论55

参考文献57

致谢58

附录

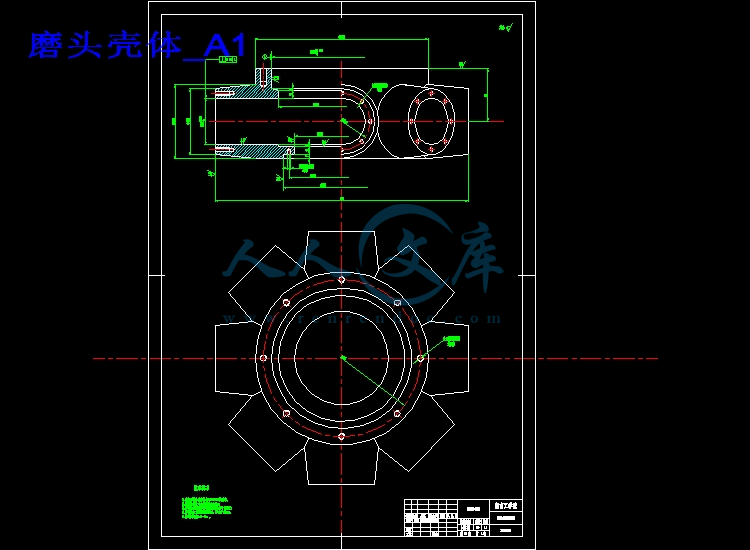

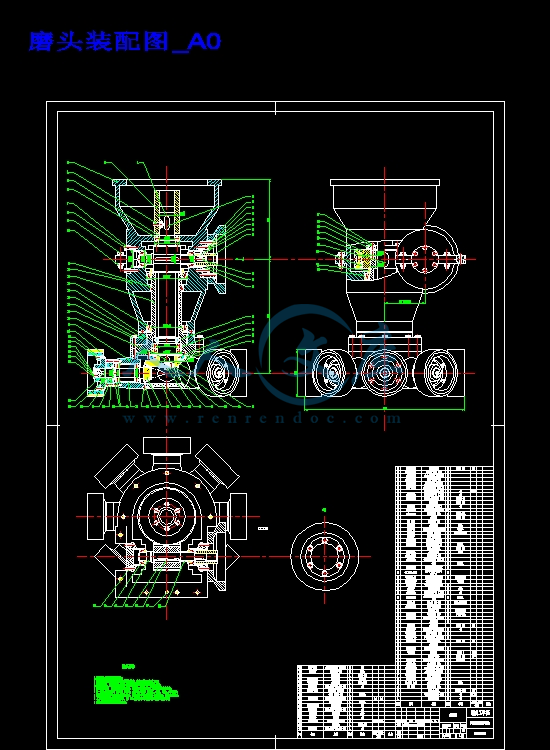

内容简介：: 湖南工学院 2011 届毕业设计（论文）课题任务书系：机械工程系专业：机械设计制造及其自动化指导教师朱萍玉学生姓名梅彪课题名称陶瓷抛光机旋风磨头机构的设计内容及任务内容：陶瓷抛光机的旋风磨头机构是陶瓷抛光机的关键生产设备，要求确定其传动方案，对磨头传动装置进行总体设计，对磨头传动件进行设计计算以及磨头轴系、磨头箱体进行结构设计。任务： (1) 绘制磨头总装图（ 2）绘制磨头壳体图；（ 3）绘制蜗轮部件装配图；（ 4）绘制零件图（ 5）撰写设计计算说明书。拟达到的要求或技术指标 (1) 统一要求：按任务书要求完成规定的任务，撰写设计说明书（论文），一律采用计算机编辑。内容包括设计的意义与作用、设计方案选择和计算、主要零件的受力分析和强度校核、经济技术分析等。写出不少于 400 字的中文摘要；至少翻译一篇本专业外文文献（ 10000 个以上印刷符号），并附译文。需完成不少于 3 张零号图纸的结构设计图、装配图和零件图，其中应包含一张以上用计算机绘制的具有中等难度的 1 号图纸，同时至少有折合 1 号图幅以上的图纸用手工绘制，查阅到 10 篇以上与题目相关的文献，按要求格式独立撰写不少于 12000字的设计说明书。 (2) 主要技术参数：磨块自转转速： 50 80 转 /分钟公转阻力矩： 300 320 牛米；磨块公转转速： 2500 2800 转 /分钟自转阻力矩： 7 10 牛米；磨头直径： 500 600mm nts 进度安排起止日期工作内容备注第 2 5 周（ 2.283.27）毕业调研及实习、搜集设计的相关资料第 6 周（ 3.284.3）方案论证及总体设计第 7 12 周（ 4.45.15）主要零部件设计第 13 周（ 5.165.22）绘制总装配图第 14 15 周（ 5.236.5）设计修改完善第 16 周（ 6.66.10）毕业答辩主要参考资料 1 申永胜主编 .机械原理教程 M.北京：清华大学出版社， 1998 2 濮良贵纪名刚主编 . 机械设计 M. 北京：高等教育出版社， 2003.5 : 3 陈国威等 .机械设计手册 M.北京 :机械工业出版社， 1992 4 杨志伟 .旋风磨头的设计介绍 .佛山陶瓷 .2001,4:17-19 5 高镇清 , 蔡小兰 . 建筑陶瓷工业的发展趋势浅析 . 中国陶瓷工业 .2005,2(12)-1:50-51. 6 中国陶瓷工业协会 .我国建筑陶瓷及技术装备行业现状分析 . 7 吴宗泽，罗圣国机械设计课程设计手册 .北京 :高等教育出版社 ,1999. 8 杨志伟旋风磨头的设计介绍 J 佛山陶瓷， 2001， 49(4)： 17 19. 9 徐灏机械设计手册北京：机械工业出版社， 1991： 3 43 10 陈立德机械设计基础北京：高等教育出版社， 2000： 71 98 11 濮良贵，纪名刚机械设计北京：高等教育出版社， 2001： 235 265 12 张荣，章剑青工程力学北京：机械工业出版社， 2003： 238
