机械制造技术课程设计说明书
设计题目： C6140车床拨叉 零件的
机械加工工艺规程及夹具设计
学生：黄伙旭
学号：200511411308
班级：机制1053班
指导教师：谭光宇
广东海洋大学工程学院机械系
2008年 7月 11日
目录
论文任务书……………………………………………………………………3
设计总说明……………………………………………………………………4
1零件的分析………………………………………………………………….5
1.1零件的作用………………………………………………………………..5
1.2零件的技术要求…………………………………………………………5
1.3零件的工艺分析…………………………………………………………5
2工艺规程的设计…………………………………………………………….6
2.1确定毛坯的制造形式…………………………………………………..6
2.2基面的选择……………………………………………………………..6
2.3制定工艺路线…………………………………………………………..7
2.4机械加工余量 工序尺寸及毛坯尺寸的确定…………………………8
2.5确立切削用量及基本工时……………………………………………..10
3夹具设计……………………………………………………………………16
3.1问题的提出……………………………………………………………..16
3.2夹具设计………………………………………………………………..16
参考文献………………………………………………………………………20
小结…………………………………………………………………………….21
论 文（设 计）任 务 书
课程编号J1410018课程名称机械制造技术课程设计周数3
实施地点科技楼设计室班级机制1051～4人数160
起止时间2008.6.23～7.11形式√集中 □分散指导教师赵仑、谭光宇等
论文 （设计） 进度 安排6.23 6.24～6.25 6.26～6.28 6.30～7.2 7.3 7.4～7.7 7.8 7.9～7.10 7.11上午10：30指导教师布置课程设计任务。明确设计任务， 阅读设计任务书和指导书，收集、借阅有关资料、手册。 对零件进行工艺分析，画出零件图；确定毛坯的制造方式，绘制毛坯简图。 制定机械加工工艺路线，选择定位基准。 选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量。 画出毛坯图，填写工艺过程卡，填写工序卡。 确定夹具设计方案，选择定位元件，计算所需夹紧力，选择夹紧方案。 绘制夹具装配图。 绘制夹具零件图。 整理设计说明书。 答辩、评定成绩。具体设计方法、步骤见 《机械制造技术基础课程设计指导教程》和教材《机械制造技术基础》。 另外主要参考书目： 1．机床专用夹具图册 2．机械制造装备设计 3．机械制造工艺设计简明手册 4．机械制造工艺学课程设计指导书 5．实用机械加工手册
论文 （设计） 内容一、设计题目与要求 某个零件 零件的机械加工工艺规程及夹具设计。年产量为5000件（大批生产），零件由指导教师指定。（零件参考图附后） 二、设计内容 1．对零件进行工艺分析，画零件图； 2．确定毛坯的制造方式，绘制毛坯简图； 3．制定零件的机械加工工艺路线，填写机械加工工艺过程卡； 4．对指定工序，选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量，填写工艺过程卡； 5．对指定工序进行机床夹具设计计算和机构设计，画夹具装配图； 6．对夹具的一个零件设计零件图； 7．编写设计计算说明书。
要求设计工作要求提交： 1．零件图 1张（A4～A3） 2．毛坯图 1张（A4～A3） 3．机械加工工艺过程卡 1张 4．机械加工工序卡 1张 5．夹具结构设计装配图 1张（A1～A0） 6．夹具结构设计零件图 1张（A4～A1） 7．课程设计说明书 1份，（参考广东海洋大学毕业设计说明书撰写格式）
注：本表按自然班填写。于动员时发给学生。不够纸请另附页。
设计总说明
拔叉经过钻?25H7孔，钻?60H12孔，叉口铣断，铣叉口侧面铣断，铣16H11槽等加工工序。在每道加工工序中都要有相对应的夹具来固定拔叉，避免拔叉在钻孔或者铣断的过程中发生振动产生加工误差。本课程设计就是要我们自己在设计中解决相对应的问题设计符合要求的夹具。在设计画图中熟悉掌握运用CAD绘图。
1零件的分析
1.1零件的作用

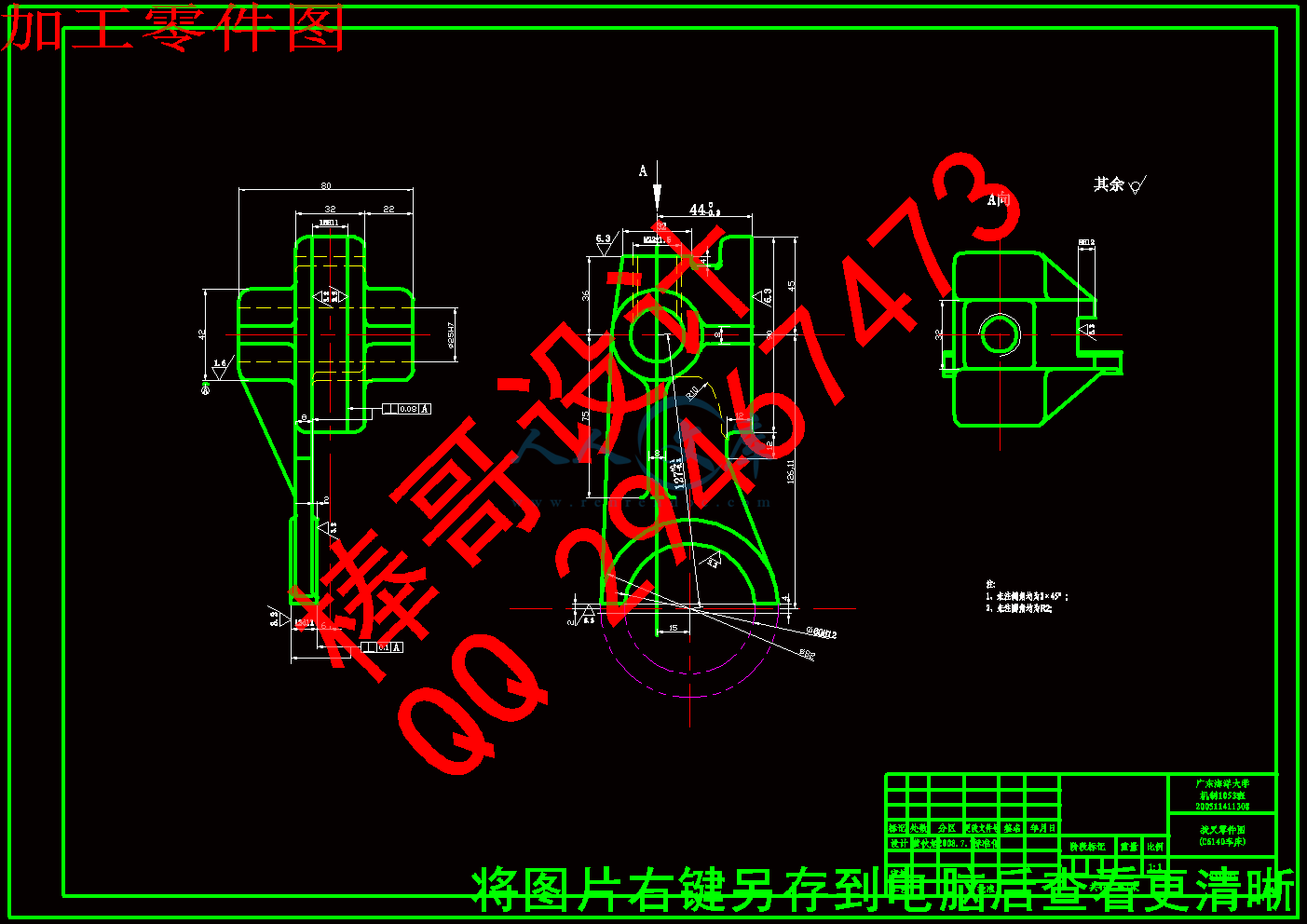

题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的φ25孔与操纵机构相连，二下方的φ60半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。
1.2零件的技术要求
拨叉零件技术要求表
加工表面尺寸及偏差（mm）公差及精度等级表面粗糙度Ra(形位公差/mm
Φ25孔两端面80IT12
Φ25孔25H7IT81.6
Φ60孔60H12IT93.2
Φ60孔两端面12d11IT103.2
螺纹孔顶面距φ25孔中心线36IT116.3
M22x1.5螺纹M22x1.5
铣槽端面距槽底面8H12IT116.3
铣16H11槽16H1IT93.2
1.3零件的工艺分析
CA6140车床共有两处加工表面，其间有一定位置要求。分述如下：
1. 以φ25mm孔为中心的加工表面
这一组加工表面包括：φ25H7mm的孔，以及φ42mm的圆柱两端面，其中主要加工表面为φ25H7mm通孔。
2. 以φ60mm孔为中心的加工表面
这一组加工表面包括：φ60H12的孔，以及φ60H12的两个端面。主要是φ60H12的孔。
3. 铣16H11的槽
这一组加工表面包括：此槽的端面，16H11mm的槽的底面，
16H11mm的槽两侧面。
4. 以M22×1.5螺纹孔为中心的加工表面。
这一组加工表面包括：M22×1.5的螺纹孔，长32mm的端面。
主要加工表面为M22×1.5螺纹孔。
这两组加工表面之间有着一定的位置要求，主要是：
（1）φ60孔端面与φ25H7孔垂直度公差为0.1mm.。
（2）16H11mm的槽与φ25H7的孔垂直度公差为0.08mm。
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
2工艺规程设计

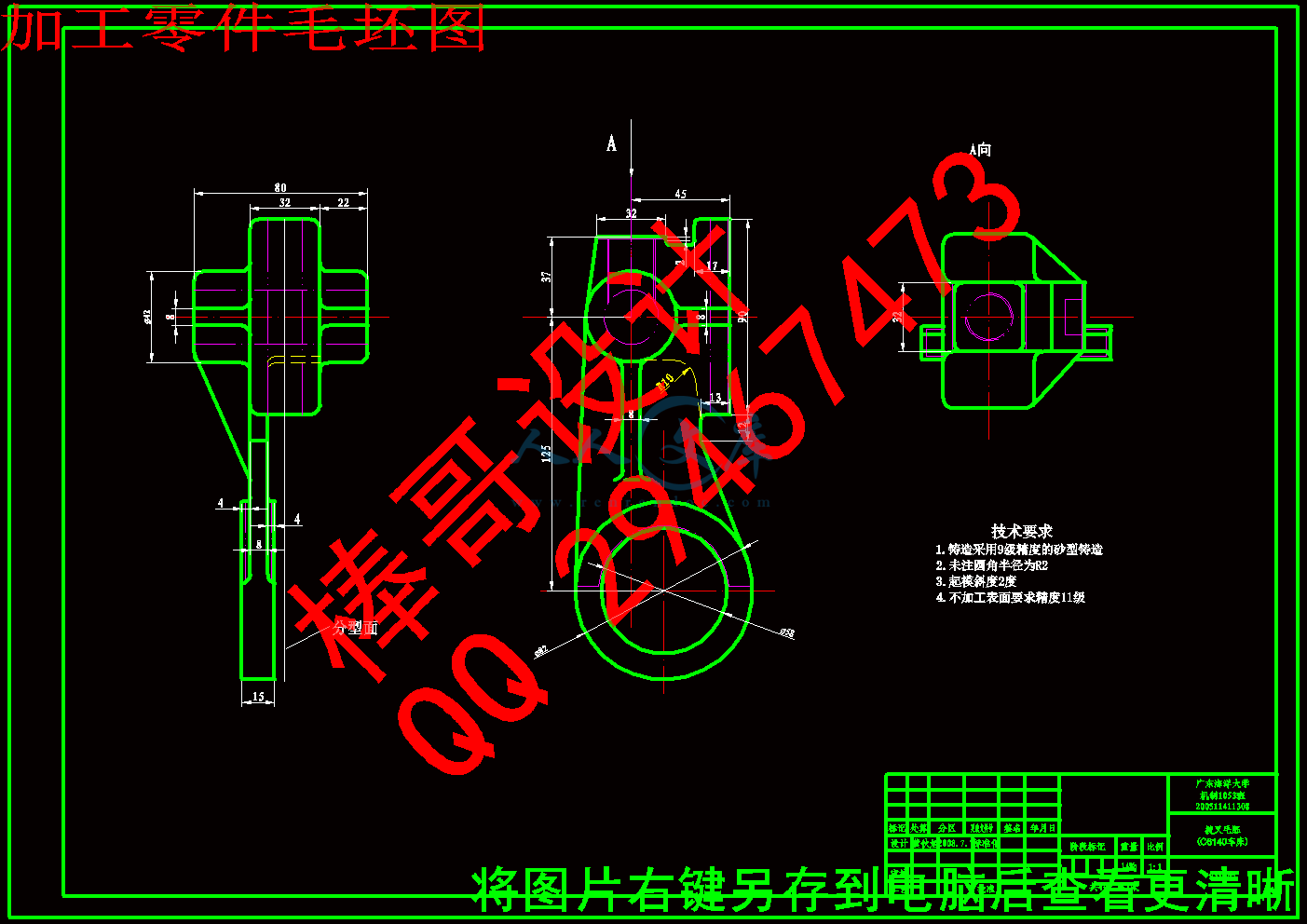

2.1确定毛坯的制造形式
零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。
2.2基面的选择
基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。
（1）粗基准的选择。
对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取φ25孔的不加工外轮廓表面作为粗基准，利用一组共两块V形块支承这两个φ42作主要定位面，限制5个自由度，再以一个销钉限制最后1个自由度，达到完全定位,然后进行铣削。
（2）精基准的选择。
主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。
2.3制定工艺路线
制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用夹具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降
工艺路线方案
工序一 以φ42外圆为粗基准，粗铣φ25孔下端面。
工序二 精铣φ25孔上下端面。
工序三 以φ25孔上端面为精基准，钻、扩、铰、精铰φ25孔,孔的精度达到IT7。
工序四 以φ25孔为精基准，粗铣φ60孔上下端面。
工序五 以φ25孔为精基准，精铣φ60孔上下端面，保证端面相对孔的垂直度误差不超过0.1。
工序六 以φ25孔为精基准，钻、镗、铰φ60孔，保证空的精度达到IT8。
工序七 两件铣断
工序八 以φ25孔为精基准，铣螺纹孔端面。
工序九 以φ25孔为精基准，钻φ20孔（装配时钻铰锥孔）。
工序十 以φ25孔为精基准，钻一个φ20孔，攻M22×1.5螺纹。
工序十一 以φ25孔为精基准，铣槽端面。
工序十二 以φ25孔为精基准，铣16H11的槽保证槽的侧面相对孔的垂直度误差是0.08。
工序十三 检查。
虽然工序仍然是十三步，但是效率大大提高了。工序一和工序二比起工艺路线方案二快了一倍（实际铣削只有两次，而且刀具不用调整）。多次加工φ60、φ25孔是精度要求所致。在综合考虑上述工序顺序安排原则的基础上列出了拨叉的工艺路线。
拨叉工艺路线及设备、工装的选用
工序号工序名称机床设备X53K刀具量具
1粗、精铣φ25孔端面立式铣床Z5125A端铣刀游标卡尺
2钻、扩、铰φ25孔立式钻床麻花钻头游标卡尺
3检查
4钻、镗、铰φ60孔钻床Z5163A麻花钻头、镗到刀游标卡尺
5铣断卧式铣床X61K锯片铣刀
6铣φ60孔两端面卧式铣床X5032端铣刀游标卡尺
7铣螺纹孔顶面立式铣床X53K端铣刀游标卡尺
8钻、攻螺纹M22x1.5钻床Z5163K麻花钻头、丝锥
9铣槽端面立式铣床X53K端铣刀游标卡尺
10铣16H11槽万能铣床X61K三面刃铣刀游标卡尺
11去毛刺
12检查
2.4机械加工余量 工序尺寸及毛坯尺寸的确定
”CA6140车床拨叉”；零件材料为HT200，硬度190～210HB，毛坯重量1.45kg，生产类型为中批量，铸造毛坯。
据以上原始资料及加工路线，分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下：
1.外圆表面（φ42）
考虑其零件外圆表面为非加工表面，所以外圆表面为铸造毛坯，
没有粗糙度要求，因此直接铸造而成。
2. 外圆表面沿轴线方向长度方向的加工余量及公差（φ25，φ60端面）。
查《机械制造工艺设计简明手册》（以下称《工艺手册》）表3.1～26，取φ25，φ60端面长度余量均为2（均为双边加工）
铣削加工余量为：
粗铣 2mm
半精铣 0.7mm
3. 内孔（φ60已铸成φ50的孔）
查《工艺手册》表2.2～2.5，为了节省材料，取φ60孔已铸成孔长度余量为3，即铸成孔半径为50mm。
工序尺寸加工余量：
钻孔 5mm
扩孔 0.5mm
铰孔 0.1mm
精铰 0mm
同上，零件φ25的孔也已铸出φ15的孔。
工序尺寸加工余量：
钻孔至φ23 余量为8mm
扩孔钻 1.8 mm
粗铰孔 0.14 mm
精铰孔 0.06 mm
4. 槽端面至中心线垂直中心线方向长度加工余量
铸出槽端面至中心线47mm的距离，余量为3mm。
工序尺寸加工余量：
粗铣端面 2.1 mm
半精铣 0.7 mm
精铣 0.2 mm
5. 螺纹孔顶面加工余量
铸出螺纹孔顶面至φ25孔轴线且垂直轴线方向40mm的距离，余量为4 mm
工序尺寸加工余量：
粗铣顶面 3.1 mm
半精铣 0.7 mm
精铣 0.2 mm
6. 其他尺寸直接铸造得到
由于本设计规定的零件为中批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。
2.5确定切削用量及基本工时
工序一
以φ42外圆为粗基准，粗铣φ25孔上下端面。
1. 加工条件
工件材料：HT200,σb =0.16GPa HB=200~241,铸造。
加工要求：粗铣φ25孔上下端面。
机床：X62型卧式铣床。
刀具： W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae<=60,深度ap<=4,齿数z=10,故据《切削用量简明手册》（后简称《切削手册》）取刀具直径do=80mm。选择刀具前角γo＝0°后角αo＝15°，副后角αo’=10°，刀齿斜角λs=－15°,主刃Kr=60°,过渡刃Krε=30°,副刃Kr’=5°过渡刃宽bε=1.5mm。
2. 切削用量
1）铣削深度
因为切削量较小，故可以选择ap=1mm，一次走刀即可完成所需长度。
2）每齿进给量
机床功率为10kw。查《切削手册》f=0.08~0.15mm/z。由于是对称铣，选较小量f=0.15 mm/z。
3）查后刀面最大磨损及寿命
查《机械切削用量手册》表8，寿命T=180min
4）计算切削速度 按《2》表14，
V=1.84 mm/s n=439 r/min =6.44 mm/s
5）计算基本工时
tm＝L/ Vf=(90+36)/6.44 *60=0.33min。
工序二
精铣φ25孔上下端面。
1. 加工条件
工件材料：HT200,σb =0.16GPa HB=200~241,铸造。
加工要求：精铣φ25上下端面。
机床：X62型卧式铣床。
刀具： W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae<=60,深度ap<=4,齿数z=10,故据《切削用量简明手册》（后简称《切削手册》）取刀具直径do=80mm。选择刀具前角γo＝＋5°后角αo＝8°，副后角αo’=8°，刀齿斜角λs=－10°,主刃Kr=60°,过渡刃Krε=30°,副刃Kr’=5°过渡刃宽bε=1mm。
2. 切削用量
1） 铣削深度
因为切削量较小，故可以选择ap=0.3mm，一次走刀即可完成所需长度。
2） 每齿进给量
机床功率为7.5kw。查《切削手册》表5 f=0.14~0.24mm/z。由于是对称铣，选较小量f=0.14 mm/z。
3） 查后刀面最大磨损及寿命
查《切削手册》表8，寿命T=180min
4） 计算切削速度 按《切削手册》表14，查得 Vf＝6.44mm/s，
5） 计算基本工时
tm＝L+182/ Vf=(2+182)/6.44=5.9s。
工序三
以φ25孔上端面为精基准，钻、扩、铰、精铰φ25孔，孔的精度达到IT7。
1. 选择钻床及钻头
选择Z5125A钻床，选择高速钢麻花钻钻头，粗钻时do=23mm，钻头采用双头刃磨法，
2.选择切削用量
（1）决定进给量
由do=23mm,查《2》表5
按钻头
按机床强度查[1]表10.1-2选择
最终决定选择机床已有的进给量
（2）耐用度
查[2]表9
T=4500s=75min
（3）切削速度
查《1》表10.1-2
n=50-2000r/min 取n=1000r/min.
３.计算工时
由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。
扩铰和精铰的切削用量如下：
扩钻：选高速钢扩孔钻
铰孔：选高速钢铰刀
精铰：选高速钢铰刀
工序四
以φ25孔为精基准，钻、粗镗、 精镗φ60孔，保证孔的精度达到IT7。
1. 选择钻头
选择高速钢麻花钻钻头，粗钻时do=55mm，钻头采用双头刃磨法。
选择Z5163A钻床 n=22.4~1000r/min, f=0.063~1.2mm/r.
2.选择切削用量
（1）决定进给量
查《2》表5钻头进给量
按钻头强度选择 按机床强度选择
最终决定选择Z5163A机床已有的进给量
（2）计算工时
选择n=600r/min所以
３.选择镗刀
选择高速钢镗刀， 粗镗时do=59.9mm
选择卧式镗床T68,
粗镗时 v=20-35 m/min,f=0.3-1.0 mm/r
精镗时 v=15-30 m/min,f=0.15-0.5 mm/r
工序五
以φ60孔及其端面和φ25孔为精基准，铣断两件。
1. 加工条件
工件材料：HT200,σb =0.16GPa HB=190~241,铸造。
机床：X60K卧式铣床。
刀具：高速钢细齿锯片铣刀。铣削宽度,深度,齿数z=50,故据《切削手册》取刀具直径do=150mm。
2. 切削用量
1） 铣削深度 因为是用锯形铣刀铣断工件，故可以选择，一次走刀即可完成所需长度。
2） 每齿进给量 机床功率为7.5kw。查《切削手册》f=0.15~0.21mm/z。选较小量f=0.15mm/z。
3） 查后刀面最大磨损及寿命
查《切削手册》表3.7，后刀面最大磨损为0.15~0.2mm。
查《切削手册》表3.8，寿命T=180min
4） 计算切削速度 按《切削手册》，查得 Vc＝333.3mm/s，n=400r/min,Vf=500mm/min
据XA6132铣床参数，选择nc=400r/min,Vfc=500mm/min,则实际切削速度V c=3.14*80*400/1000=100.48m/min,实际进给量为fzc=V fc/ncz=0.025mm/z。
5)校验机床功率 查《切削手册》,而机床所能提供功率为Pcm=56.3kw>Pcc=12.8kw。故校验合格。
6）计算基本工时
tm＝L/ Vf=80/500=0.16min=9.6s.
工序六
以φ25孔为精基准，粗铣φ60孔上下端面。
1. 加工条件
工件材料：HT200,σb =0.16GPa HB=190~241,铸造。
机床：XA5032卧式铣床。
刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae>60,深度ap<=4,齿数z=1２,故据《切削手册》取刀具直径do=125mm。
2. 切削用量
1） 铣削深度 因为切削量较小，故可以选择ap=1.0mm，一次走刀即可完成所需长度。
2） 每齿进给量 机床功率为7.5kw。查《切削手册》f=0.14~0.24mm/z。由于是对称铣，选较小量f=0.14 mm/z。
3） 查后刀面最大磨损及寿命
查《切削手册》表3.7，后刀面最大磨损为1.0~1.5mm。
查《切削手册》表3.8，寿命T=180min
4） 计算切削速度 按《切削手册》，查得 Vc＝110mm/s，n=281r/min,Vf=378mm/s
据XA6132铣床参数，选择nc=300r/min,Vfc=375mm/s,则实际切削速度V c=3.14*80*475/1000=117.8m/min,实际进给量为fzc=V fc/ncz=0.10mm/z。
5)校验机床功率 查《切削手册》,而机床所能提供功率为Pcm=56.3kw>Pcc=2.7kw。故校验合格。
6）计算基本工时
tm＝L/ Vf=(72+9)/375=0.216min.
工序七
以φ25孔为精基准，精铣φ60孔上下端面
1. 加工条件
工件材料：HT200,σb =0.16GPa HB=190~241,铸造。
机床：XA5032卧式铣床。
刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae>60,深度ap<=4,齿数z=1２,故据《切削手册》取刀具直径do=125mm。
2. 切削用量
1） 铣削深度 因为切削量较小，故可以选择ap=0.3mm，一次走刀即可完成所需长度。
2） 每齿进给量 机床功率为7.5kw。查《切削手册》选f=0.5 mm/z。
3） 查后刀面最大磨损及寿命
查《切削手册》表3.7，后刀面最大磨损为1.0~1.5mm。
查《切削手册》表3.8，寿命T=180min
4） 计算切削速度 按《切削手册》，将f降一级为f=0.5 mm/z。查得 Vc＝110mm/s，n=252r/min,Vf=577mm/s
据XA6132铣床参数，选择nc=235r/min,Vfc=600mm/s,则实际切削速度V c=600.4 mm/s,实际进给量为fzc=V fc/ncz=0.21mm/z。
5)校验机床功率 查《切削手册》,而机床所能提供功率为Pcm=56.3kw>Pcc=2.7kw。故校验合格。
6）计算基本工时
tm＝L/ Vf=(72+9)/375=0.216min.
结果ap=0.3mm, f=0.21 mm/z, nc=235r/min,Vfc=600.4mm/s.
工序八
铣螺纹孔顶面
1. 选择机床及刀具
机床：X53K立式铣床。
刀具：硬质合金钢端铣刀,牌号YG6。
2. 切削用量
1） 铣削深度
因为切削量较小，故可以选择ap=1.5mm，一次走刀即可完成所需长度。
2） 刀具耐用度
查《2》表 寿命T=180min。
3） 计算切削速度
查[2]得 Vc＝0.38mm/s，n=1.53r/min,Vf=1.42mm/s
工序九
粗铣 半精铣 精铣槽16H11的端面
1. 选择机床刀具
选择立式铣床X53K硬质合金钢端铣刀
2. 切削用量
查2表5 f=0.14~0.24mm/r
T=180min 取f=0.15mm/r v=1.84m/min
n=7.32r/min
3. 计算工时
半精铣
工序十
精铣槽16H11
本道工序精铣槽之前已进行了粗铣和半精铣工步，此工序精铣槽须满足各技术要求包括：槽宽16H11，槽深8H12，槽两侧面粗糙度为3.2，槽底面粗糙度为6.3。
1.选择机床及刀具
机床 x61W型万能铣床
刀具 错齿三面刃铣刀铣槽do=16mm查[1]表8
国家标准 GB1118 D=160mm d=40mm
L=16mm 齿数z=24
2.计算切削用量
（1）由[1]表9.4—1和[3]查得 走刀量 f=0.67 mm/r
（2）铣刀磨钝标准和耐用度
由[1]表9.4—6查得 磨钝标准为 0.2~0.3
表9.4—7查得 耐用度为 T=150min
（3）切削速度
由[1] 式3.2
查表 9.4—8 得其中：
修正系数
m=0.5
代入上式，可得 v=49.5m/min=0.82m/s
（4）确定机床主轴速度
由[3] 按机床选取主轴转速为6.33 r/s
所以 实际切削速度为
3.计算切削工时

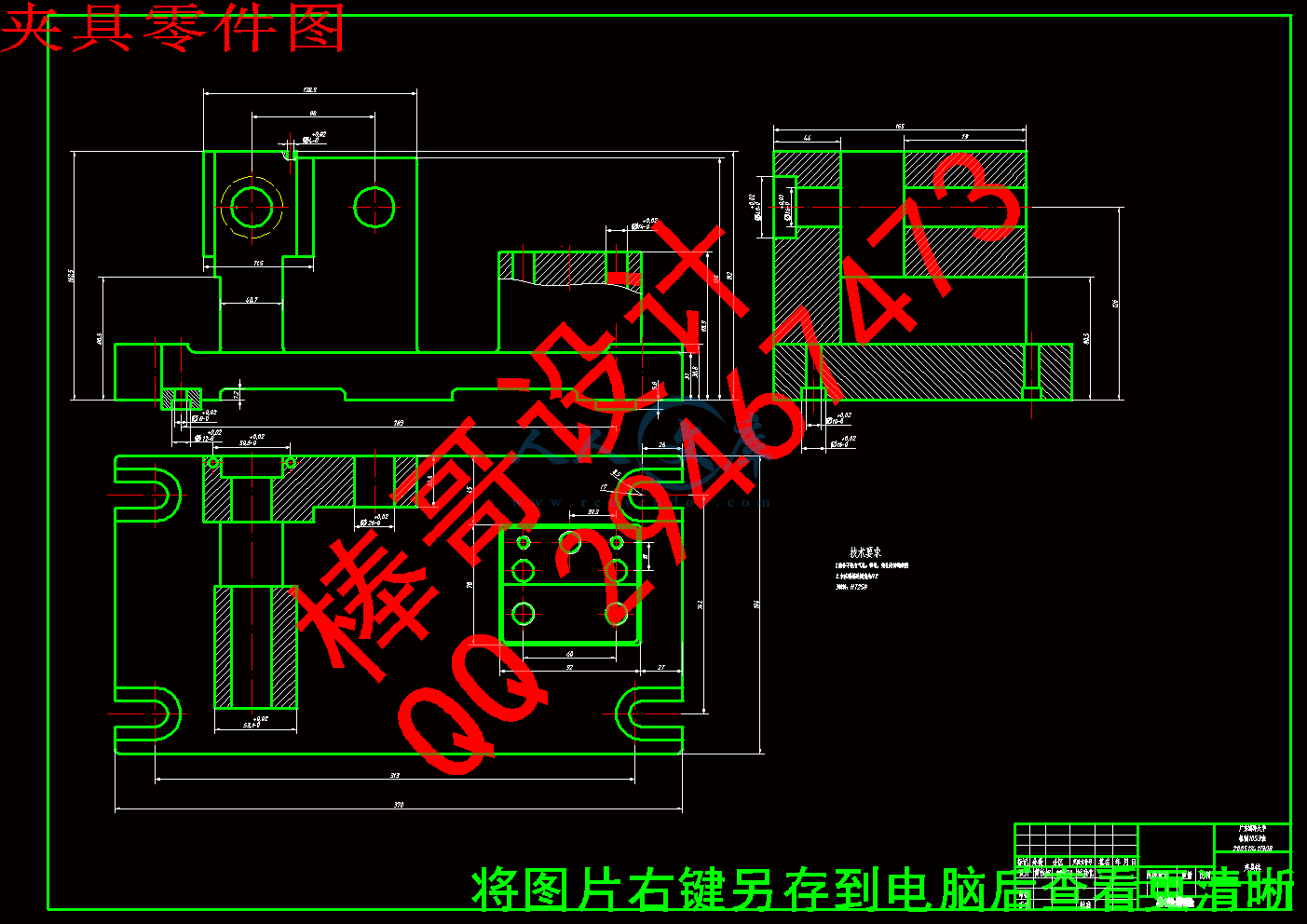

3夹具设计
设计工序——精铣槽16H11的夹具。
3.1问题的提出

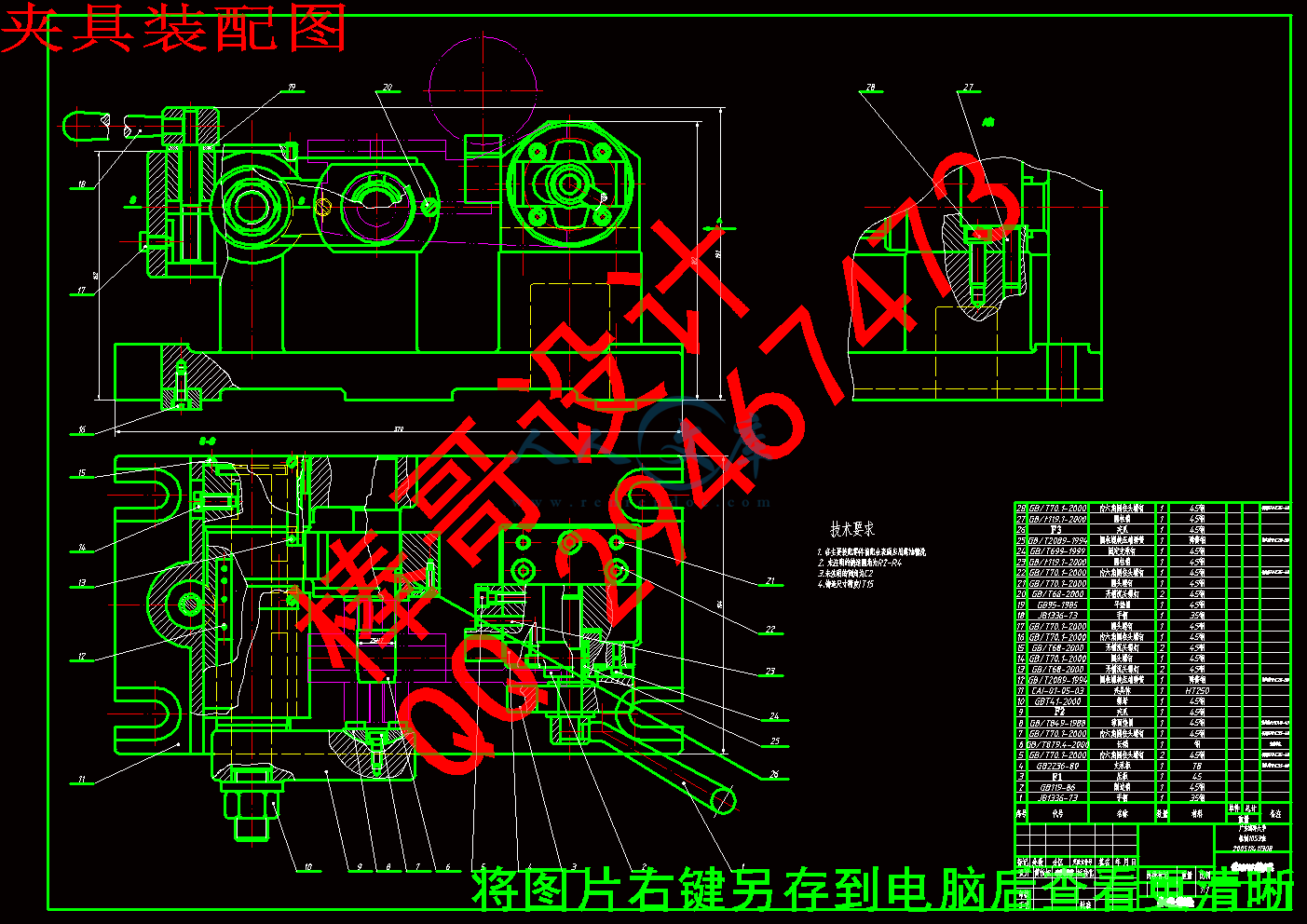

本夹具用于在卧式铣床上加工拨叉的16H11槽，工件以?25H7孔、叉口侧面及?60H12叉口为定位基准，在长销6、支承板4及削边销3上实现完全定位。夹紧时，首先旋转手柄2夹紧叉口部位。再旋动螺母8、带动夹爪5和7、浮动夹紧?25孔两端面。最后转动手柄1镇定夹爪位置。夹爪7可旋转90°，以便装取工件。
3.2夹具设计
1．定位基准的选择
拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理，否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理，或是使夹具设计更加困难甚至达不到零件的加工精度（特别是位置精度）要求。因此我们应该根据零件图的技术要求，从保证零件的加工精度要求出发，合理选择定位基准。此零件图没有较高的技术要求，也没有较高的平行度和对称度要求，所以我们应考虑如何提高劳动效率，降低劳动强度，提高加工精度。Φ25的孔和其两端面都已加工好，为了使定位误差减小，选择已加工好的φ25孔和其端面作为定位精基准，来设计本道工序的夹具，以两销和两已加工好的φ25孔的端面作为定位夹具。
为了提高加工效率，缩短辅助时间，决定用简单的螺母作为夹紧机构。
2．切削力和夹紧力计算
（1）刀具： 高速钢错齿三面刃铣刀 φ160mm z=24
机床： x61W型万能铣床
由[3] 所列公式 得
查表 9.4—8 得其中： 修正系数
z=24
代入上式，可得 F=889.4N
因在计算切削力时，须把安全系数考虑在内。
安全系数 K=
其中：为基本安全系数1.5
为加工性质系数1.1
为刀具钝化系数1.1
为断续切削系数1.1
所以
（2）夹紧力的计算
选用夹紧螺钉夹紧机 由
其中f为夹紧面上的摩擦系数，取
F=+G G为工件自重
夹紧螺钉： 公称直径d=20mm，材料45钢 性能级数为6.8级
螺钉疲劳极限：
极限应力幅：
许用应力幅：
螺钉的强度校核：螺钉的许用切应力为
[s]=3.5~4 取[s]=4
得
满足要求
经校核： 满足强度要求，夹具安全可靠，
使用快速螺旋定位机构快速人工夹紧，调节夹紧力调节装置，即可指定可靠的夹紧力
3. 定位误差分析
（1）定位元件尺寸及公差确定。
夹具的主要定位元件为一平面和两定位销，孔与销间隙配合。
（2） 工件的工序基准为孔心，当工件孔径为最大，定位销的孔径为最小时，孔心在任意方向上的最大变动量等于孔与销配合的最大间隙量。本夹具是用来在卧式镗床上加工，所以工件上孔与夹具上的定位销保持固定接触。此时可求出孔心在接触点与销中心连线方向上的最大变动量为孔径公差多一半。工件的定位基准为孔心。工序尺寸方向与固定接触点和销中心连线方向相同，则其定位误差为： Td=Dmax-Dmin
本工序采用一定位销，一挡销定位，工件始终靠近定位销的一面，而挡销的偏角会使工件自重带来一定的平行于夹具体底版的水平力，因此，工件不在在定位销正上方，进而使加工位置有一定转角误差。但是，由于加工是自由公差，故应当能满足定位要求。
4. 夹具设计及操作的简要说明
如前所述，在设计夹具时，应该注意提高劳动生产率避免干涉。应使夹具结构简单，便于操作，降低成本。提高夹具性价比。本道工序为镗床夹具选择了压紧螺钉夹紧方式。本工序为精镗切削余量小，切削力小，所以一般的手动夹紧就能达到本工序的要求。
本夹具的最大优点就是结构简单紧凑。
夹具的夹紧力不大，故使用手动夹紧。为了提高生产力，使用快速螺旋夹紧机构。
参考文献
[1] 邹青主编.机械制造技术基础课程设计知道教程.北京：机械工业出版社，2004
[2] 赵家齐主编.机械制造工艺学课程设计指导书.北京：机械工业出版社
[3] 东北重型机械学院.洛阳农业机械学院编.机床夹具设计手册 上海：上海科学技术出版社，1979
[4] 艾兴，肖诗纲主编.切削用量手册.北京：机械工业出版社
[5[ 金属切削手册.上海：上海科学文化技术出版社
小结
机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
