棒哥设计QQ 29467473

  机械制造工艺学

  课程设计说明书

  设计题目:  设计“CA6140车床”拨叉零件的机械加工

  工艺规程及工艺装备(中批量生产)

  设计者

  指导教师   张永丹  刘学斌

  天津工程师范学院

  机制0202班

  2006年1月3日

  天津工程师范学院

  机械制造工艺学课程设计说明书

  题目   设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)

  内容   1.零件图                                                         一张

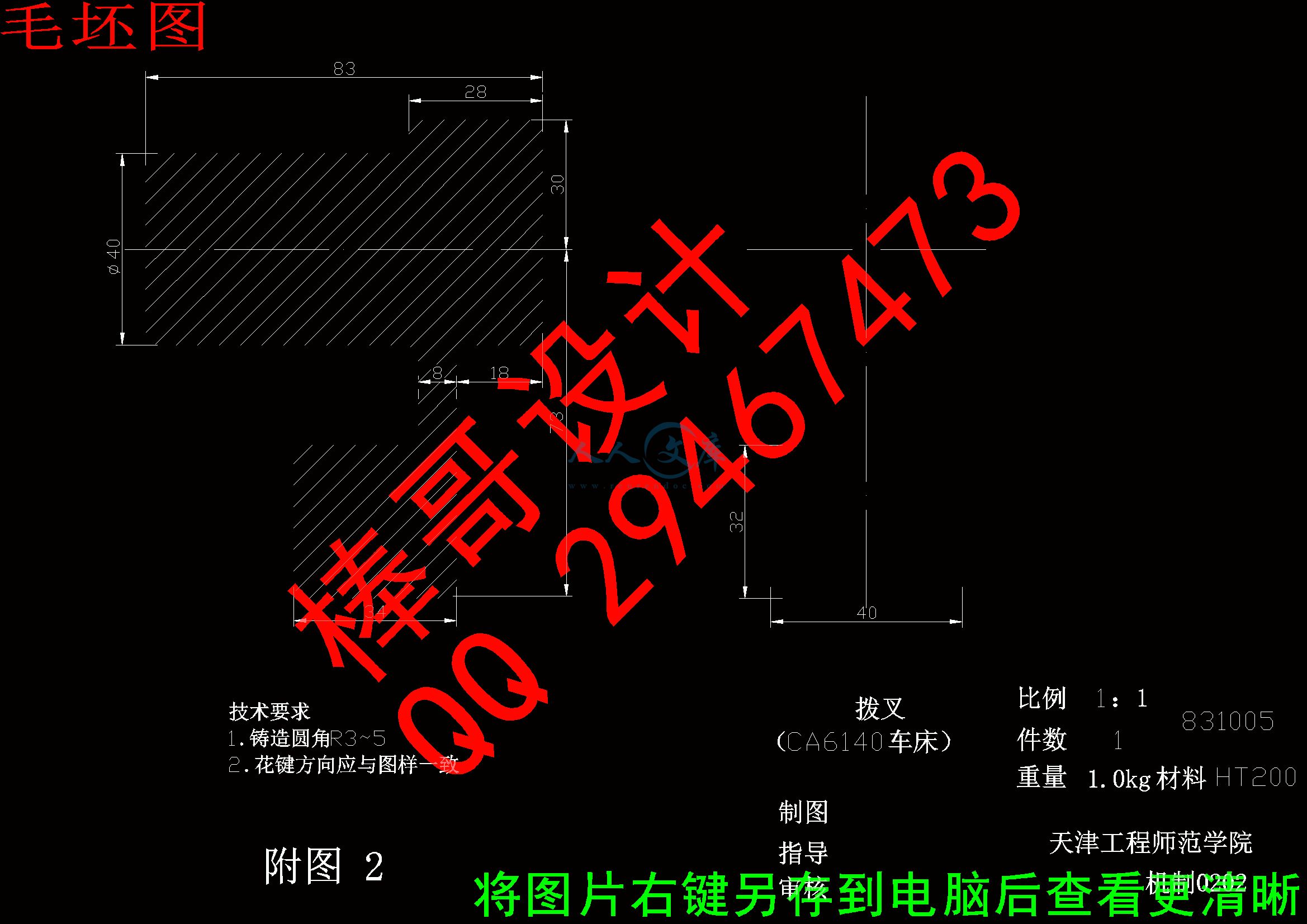

  2.毛坯图                                                         一张

  3.机械制造加工工艺过程综合卡片                           一张

  4.结构设计装配图                                             一张

  5.结构设计零件图                                              一张

  6.课程设计说明书                                             一份

  前       言

  通过机床工艺及夹具设计,汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础!

  在些次设计中我们主要是设计CA6140拨叉的铣床夹具。在此次课程设计过程中,我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍,并且得到了有关老师的指点,尤其是教务处张永丹老师,我系刘学斌老师的大力帮助,在此表示感谢!

  机制0202班  第G小组

  2006年1月15日

  一.设计的目的:

  机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的:

  1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题和解决问题的能力。

  2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。通过学生亲手设计夹具(或量具)的训练,提高结构设计的能力。

  3、课程设计过程也是理论联系实际的过程,并学会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。

  二.零件的分析

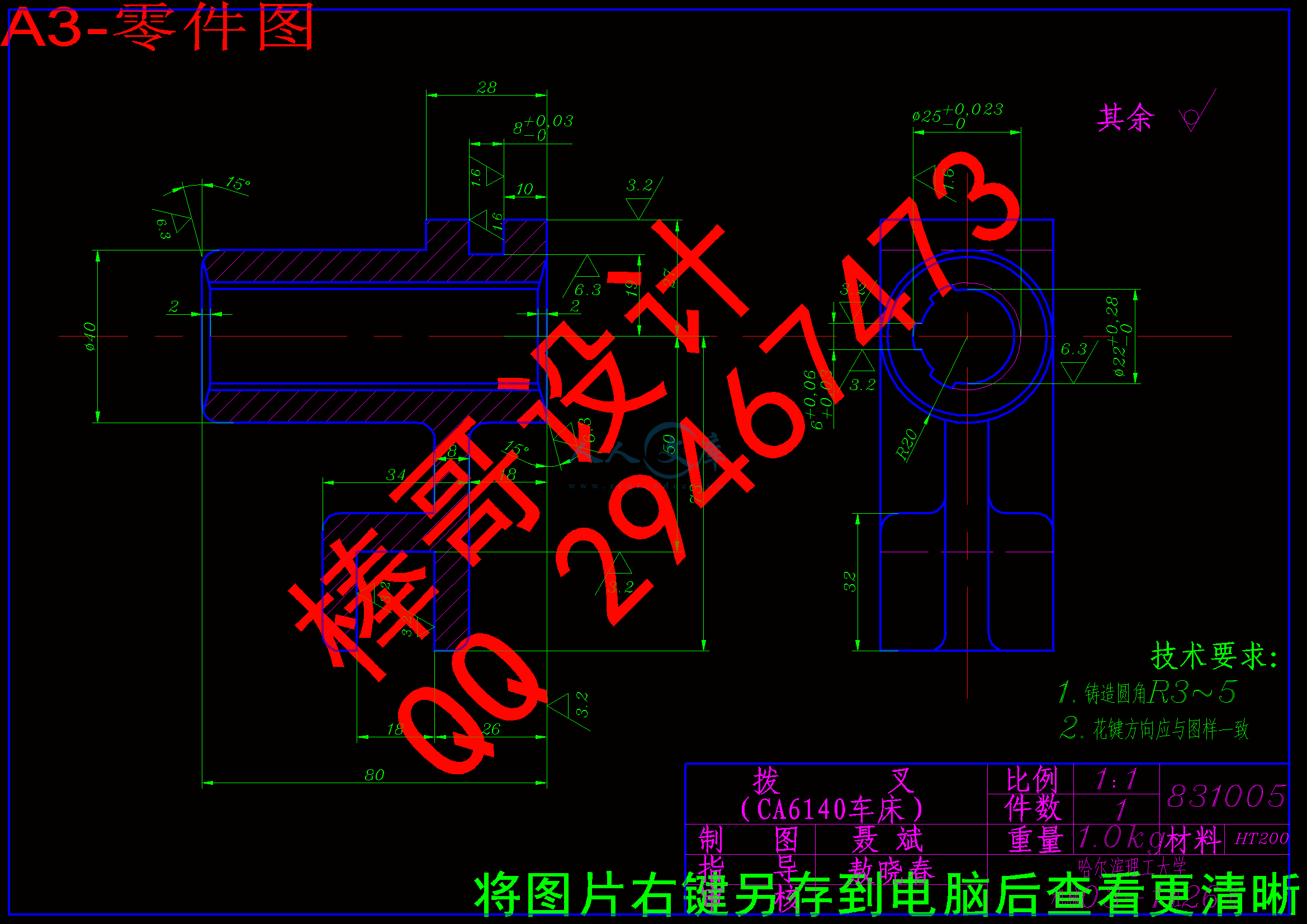

  (一)、零件的作用:题目给定的零件是CA6140拨叉(见附图1)它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求进行工作。宽度为18+0.0120mm的槽尺

  寸精度要求很高,因为在拨叉拔动使滑

  移齿轮时如果槽的尺寸精度不高或间隙

  很大时,滑移齿轮得不到很高的位置精

  度。所以,宽度为18+0.0120mm的槽和滑

  移齿轮的配合精度要求很高。

  (二)、零件的工艺分析:

  CA6140拨叉共有两组加工表面。

  1.以花键孔的中心线为基准的加工面

  这一组面包括?25+0.230mm的六齿方花键孔、?22+0.280花键底孔两端的2X150到角和距中心线为27mm的平面。

  2.以工件右端面为基准的8+0.030 mm的槽和18+0.120mm的槽

  经上述分析可知, 对于两组加工表面,可先加工其中一组表面,然后借助于专用夹具加工另一组表面。

  二、工艺规程设计

  (一)确定毛坯的制造形成。

  零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷,因此选用锻件,以使金属纤维尽量不被切断,保证零件的工作可靠。由于生产纲领为中批生产而且零件的尺寸并不很大,故可采取模锻成型。经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。毛坯零件图如下图:

  (二)基准的选择。

  1.粗基准的选择:因为要保证花键的中心线垂直于右端面,所以以Φ40的外圆表面的粗基准。

  2.精度基准的选择:为保证定位基准和工序基准重合,以零件的A面为精基准。

  (二)制定工艺路线。

  方案一

  工序:

  1.粗、精车端面,钻、扩花键底孔、倒两端15°倒角。

  2.粗、精铣削B面。

  3.铣削8+0.030mm的槽。

  4.铣削18+0.0120mm的槽。

  5.拉花键。

  方案二

  工序:

  1.粗、精车端面,钻、扩花键底孔、倒两端15°倒角。   以Ф40mm圆柱面为粗基准。选用C3163-1转塔式六角车床及三爪卡盘夹具。

  2.拉花键。以A面为基准,

  3.铣削槽B面。以花键的中心线及A面为基准。选用X62W卧式铣床加专用夹具

  4.铣削8+0.030mm的槽。以花键的中心线及A面为基准。选用X62W卧式铣床加专用夹具。

  5.铣削18+0.0120mm的槽。以花键的中心线及A面为基准。选用X62W卧式铣床加专用夹具。

  方案分析:

  上述两方案中,工艺方案一把拉花键放在最后一道工序。但此方案中2.3.4工序很难对工件进行定位和加紧、方案二中,把花键放在第一道工序的后边,这样,方案二中的3.4.5道工序很容易对工件进行定位与加紧即以花键中心线和A面作为3.4.5道工序的定位基准。此方案定位精度高,专用夹具结构简单、可靠,所以采用方案二比较合理。

  以上工艺过程详见附表1“机械加工工艺过程综合卡片”

  (三)机械加工余量。

  CA6140的拨叉材料为HT200。毛坯重量为1.0 kgσb =160MPa HBS  生产类型为由大、中批量生产,采用模锻锻模。

  根据上述的原始资料加工工艺,分别确定各个加工表面的机械加工余量,工序尺寸以毛坯尺寸如下:

  1.A面的加工余量

  A面有3±0.8mm的加工余量,足够把铸铁的硬质表面层切除

  2.矩形花键底孔。

  要求以矩形花键的外径定心,故采用拉削加工内孔尺寸为Φ22 0+0.28,见零件图,参照《金属机械加工工艺人员手册》    表3-59确定孔加工余量的分配。

  钻孔Φ20mm

  扩孔Φ21mm

  拉花键

  花键孔要求以外径定心:拉削时加工余量参照《金属机械加工工艺人员手册》取 2Ζ=1mm

  3.B面的加工余量。

  此工序分2个工步1、粗铣B面    2、精铣B面。

  精加工余量为0.2mm

  粗铣加工余量为2.8mm

  (五)确定切削用量及基本工时。

  工序 Ⅰ :车削A面。

  1.加工条件。

  工件材料:灰口铸铁HT200。  σb=145 MPa。铸造。

  加工要求:粗、半精车A面并保证28mm的工序尺寸,Ra=3.2?m

  机床C3163-1。转塔式六角卧式车床。

  刀具:刀片材料。   r =12. ao=6-8  b= -10  o=0.5   Kr=90   n=15

  2、计算切削用量。

  (1)已知长度方向的加工余量为3±0.8mm 。实际端面的最大加工余量为3.8mm 。故分二次加工(粗车和半精车)。长度加工公差IT 12级 取-0.46  mm  (入  体方向)

  (2)进给量、根据《切削简明手册》(第3版)表1.4 当刀杆尺寸为16mm×25mm,ae≤3mm时,以及工件直径为Φ60mm时(由于凸台B面的存在所以直径取Φ60mm)

  ?=0.6-0.8mm/r.

  按C3163-1 车床说明书 取?=0.6   mm/n。

  由于存在间歇加工所以进给量乘以k=0.75—0.85  所以:实际进给量f=0.6×0.8=0.48 mm/r

  按C3163-1 车床说明书 ?=0.53mm/r

  (3)计算切削速度。按《切削简明手册》表1.27 ,切削速度的计算公式为(寿命选T=60min)

  刀具材料YG6

  V=Cv/(Tm·ap xv·f yv) ·kv

  其中:Cv=158   xv=0.15  yv=0.4  M=0.2修正系数Ko见《切削手册》表1.28

  kmv=1.15    kkv=0.8    kkrv=0.8   ksv=1.04   kBV=0.81

  ∴Vc =158/( 600.2·20.15·0.53 0.4) ·1.15·0.8·0.8·0.81·0.97

  =46.9(m/min)

  (4)确定机床主轴转速   ns=1000vc/dw=229.8(r/min)

  按C3163-1 车床说明书 n=200 r/min

  所以实际切削速度V=40.8m/min

  (5)切削工时,按《工艺手册》表6.2-1

  由于铸造毛坯表面粗糙不平以及存在硬皮,为了切除硬皮表层以及为下一道工步做好准备

  Tm=(L+L1+L2+L3)/nw x f=0.33(min)  L=(65-0)/2=32.5   L1=3、L2=0、L3=0

  2、精车

  1)已知粗加工余量为0.5mm。

  2)进给量f. 根据《切削用量简明手册》表1.6 , f=0.15-0.25mm/r   按C3163-1 车床说明书 f=0.16 mm/r

  计算切削速度 按《切削用量简明手册》表1.27,切削速度的计算公式为(寿命选T=60min)

  V=Cv/(Tm·ap xv·f yv) ·kv

  =158/( 600.2·20.15·0.16 0.4) ·1.15·0.8·0.8·0.81·0.97

  =83.85(m/min)

  3)确定机床主轴转速. nw=1000vc/ dw =410.8(r/min)按C3163-1 车床说明书  取nw=400(r/min)

  实际切削速度V=57.1m/min

  4)切削工时,查《工艺手册》表6.2-1

  Tm=(L+L1+L2+L3)/nwxf=22.5/400x0.16=0.35(min)

  由于下一道工序是钻孔,所以留下?20mm的台阶,所以L=(65-20)/2=22.5 mm    L1=3.L2=0. L3=0

  3、钻孔、扩孔、倒角。

  (1)、钻孔

  钻头选择:见《切削用量简明手册》表2.2

  钻头几何形状为(表2.1及表2.2):双锥修磨具刃,钻头参数:

  d=Ф20mm β=30°,2Φ=118°,2Φ=70°,bε=3.5mm ,ao=12°,

  Ψ=55°,b=2mm,=4mm。

  根据《切削用量简明手册》表2-9确定f=0.48

  a、按机床进给强度决定进给量:根据表2.9 ,当σb=210MPa

  d0=20.5mm  可确定f=0.75。

  按C3163-1 车床说明书   取 f=0.62mm/n.

  b、 决定钻头磨钝标准及寿命 表2.21,当do=20mm、钻头最大磨损量取0.6 寿命T=45min.

  c、切削速度 由《切削用量简明手册》,表2.15得 V=21m/min

  n=1000V/D=334.4  由机床技术资料得和334.4接近的有280n/m和400n/min  取280n/min

  取n=280m/min. 实际V=17 m/min

  d、 基本工时,Tm=L/nf=(80+10)/280x0.62=0.32 (min)

  入切量及超切量由表2.29. 查出Ψ+△=10mm

  所以Tm=L/nf=(80+10)/280x0.62=0.32 (min)

  (2)、扩孔

  刀具直径do=21mm;刀具几何参数同上。

  由于两孔直径相差不大,为了节省停车和调换走刀量等辅助时间,n和f都不变,所以Tm同上 Tm=0.32

  倒角刀具15°锪钻由于两孔直径相差不大,以表面粗度要求不高手动进给。

  (3)、倒角

  刀具:专用刀具。此工步使用到专用刀具与手动进给。

  检验机床功率  按《切削用量简明手册》表 1.24

  可以查出 当σb=160~245HBS

  ap≤2.8mm f≤0.6mm/r

  Vc≤41m/min  Pc=3.4kw

  按C3163-1 车床说明书 主电机功率P=11kw

  可见Pc比P小得多所以机床功率足够所用切削用量符合要求

  钻削功率检验按《切削用量简明手册》表 2.21

  当do=21 mm f=0.64 mm

  查得转矩M=61.8 N.M

  《切削用量简明手册》表由表2.32 得功率公式

  PC=McVc/30do=61.8x17/30x21=1.67km

  按C3163-1 车床说明书 主电机功率P=11kw

  可见PC比P小得多,所以机床功率足够,所用切削用量符合要

  工序Ⅱ  拉花键孔

  单面齿升:根据有关手册,确定拉花键孔时花键拉刀的单面齿

  为0.06mm,

  拉削速度          v=0.06m/s(3.6m/min)

  切削工时          t=Zblηk/1000vfzZ

  式中:     Zb     单面余量1.5mm(由Φ21mm拉削到Φ25mm);

  L      拉削表面长度,80mm;

  η      考虑校准部分的长度系数,取1.2;

  k      考虑机床返回行程系数,取1.4 ;

  v      拉削速度(m/min);

  fz      拉刀单面齿升;

  Z      拉刀同时工作齿数,Z=l/p;

  P      拉刀齿距。

  P=(1.25-1.5)sqrt80=1.35sqrt80=12mm

  ∴拉刀同时工作齿数z=l/p=80/12≈7

  ∴其本工时 Tm=1.5×80×1.2×1.4/1000×3.6×0.06×7=0.13(min)

  工序Ⅲ   粗铣,精铣B面。

  加工要求:粗铣B面,精铣B面,Ra=3.2um。

  用标准镶齿圆柱铣刀粗铣  加工余量3mm

  机床 :X62W

  加工工件尺寸:宽度:40mm 长度:28mm

  1.  粗铣

  1)选择刀具

  根据《切削用量简明手册》表3.1 铣削宽度ae≤5mm时。直径为do=50mm 故齿数Z=8,由于采用标准镶齿圆柱铣刀

  铣刀几何参数(表3.2)rn=10°ao=16°

  2) 切削用量

  留精铣的加工余量为0.2,所以本道工步切削宽度ac=2.8±0.8mm,由于加工表面精度要求Ra=3.2 um.根据表3.5得每转进给量f=0.5~1mm/r就能满足要求,但考虑到X62W功率为7.5kw,机床为中等系统刚度和X62W铣床说明书  所以每转进给量f=0.6mm/r

  3)选择刀具磨钝标准及刀具寿命。根据《切削用量简明手册》表3.7、铣刀刀齿后刀面的最大磨损量为0.6镶齿铣刀do=50mm,            刀具寿命 T=120min(表3.8)

  4)决定切削速度Vc、可根据《切削用量简明手册》表3.9确定

  Z=8, aP=40-70mm, ac=2.8±0.8mm, fz=f/z=0.0750.1mm/z

  Vc=(Cvdoqv)/(TmxapxXvxfzxyvxaexuvxZpv)

  Cv=20,qv=0.7,Xv=0.3,yv=0.2,uv=0.5,pv=0.3,m=0.25,Km=1.12,

  Ksv=0.8,KTv=0.82,Kv=KmxKsvxKTv=1.12x0.8x0.82=0.79

  Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv)=23.7(m/min)  n=1000V/d=(1000x23.7)/(3.14x50)=151r/min   根据X62W型铣床说明书选n=160r/min

  Vc=3.14nd/1000=(160x3.14x50)/1000=25.1m/min  Vf=nf=160x0.6=96mm/min

  选Vf=80mm/min 实际fz=Vf/(nxz)=0.0625mm/z

  5) 机床功率:根据《切削用量简明手册》表3.20 当  Vc=71m/min    ae=2.8mm    ap=41mm    fz=0.08   Kmpc=1.4kw

  切削功率的修正系数:

  故Pct<0.8,

  根据X62W型铣床说明书,机床主轴允许的功率为

  Pcm=7.5×0.75=5.63kw    故Pcc<Pcm  因此所决定的切削用量可以采用。     ae=2.8mm Vf=80m/minn=160r/min Vc=25.1m/min  fz=0.0625mmm/z

  6) 基本工时根据   《切削用量简明手册》表3.5

  Tm=(L+L1+△)/Vf=(28+14)/80=0.525(min)   L1+△=14mm

  2.  精铣

  1)选择刀具

  刀具与上道工步是同一把刀。

  2)切削用量

  精铣的加工余量为0.2,所以本道工步切削宽度

  ae=0.2mm,f=0.6

  3)决定切削速度Vc、可根据《切削用量简明手册》表3.9确定

  ac=0.2mm, Vc=(Cvdoqv)/(TmxapxXvxfzxyvxaexuvxZpv)=33.1m/min

  n=1000V/d=(1000x33.1)/(3.14x50)=211r/min根据X62W型铣床说明书选n=210r/min

  Vf=nf=210x0.6=126mm/min、VF=125mm/min fz=Vf/(nxz)=0.074mm/Z

  4)基本工时基本工时根据  《切削用量简明手册》表3.5

  Tm=(L+L1+△)/Vf=(28+14)/125=0.336(min)   L1+△=14mm

  工序Ⅳ  铣削8+0.030mm槽。

  加工工件尺寸:8+0.030mm , 长度L=40mm

  加工要求:高速钢错齿三面刃铣刀(精密级K8)加工余量8 用乳化液冷却

  机床:X62W

  1)选择刀具:由加工尺寸公差0-0.3 。所以铣刀精度为精密级K8

  铣刀参数:L=8mm  D=63 d=22 d1=34 ro=15°

  ao=12°an=6°Z=16

  2)选择切削量

  由于槽的深度为8mm, 故一次走完,ae=8mm ap=8mm

  由《切削用量简明手册》表3.3  确定f=0.15-0.3mm/r  现取f=0.3mm/r fz=0.3/16=0.018mm/z

  3)  选择铣刀磨钝标准及刀具寿命:根据《切削用量简明手册》表3.7,得最大磨损量为0.5 由表3.8确定刀具寿命:T=100min其中

  4)  决定切削速度Vc和每齿进给量Vf、由《切削用量简明手册》3.27的公式

  Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv)·Kv

  Cv=25,qv=0.2,Xv=0.1,yv=0.2,uv=0.5,pv=0.1,m=0.25,Km=1.12,Ksv=0.8,KTv=0.82,

  Kv=KmxKsvxKTv=1.12x0.8x0.82=0.79

  Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv)·Kv =82.86m/min

  n=1000×Vc/do=1000×82.86/3.14×63=418.87r/min

  根据X62W型铣床说明书选nc=375r/min

  实际速度Vc=donc/1000=74.2m/min

  选Vfc=ncf=375X0.3=112.5mm/min   根据X62W型铣床说明书选选Vf=110mm/min

  fzc=110/375×16=0.018mm/z

  5)机床功率:根据《切削用量简明手册》表3.28 公式

  圆周力   fc=(CFapxffzyFaeVFZ/doaFnWF)KFC    KTV=0.90    KMFC=0.94

  由表28 得 CF=30,XF=1.0,yF=0.65,UF=0.83,WF=0,qF=0.83,KFC=1.28

  Fc=(CFapxffzyFaeVFZ/doqFnWF)KFC=30 X 8 X 0.018 X 8/ 63 X 375 =505.6 N

  M=FCdo/2×103=15.9N?M

  Pc=FcVc/1000=1.18km 根据X62W型铣床说明书,功率足够。

  6)  基本工时基本工时根据   《切削用量简明手册》表3.5

  Tm=(L+L1+△)/Vf=(40+14)/110=0.49(min)   L1+△=14mm

  工序Ⅴ铣宽为180+0.12mm槽

  加工要求:用乳化液冷却,加工工件尺寸,宽180+0.12mm,长L=40mm,加工余量23mm

  由于此工步的设计尺寸精度要求很高,用铣削加工很难达到尺寸精度的要求,所以为了留给下一道公序磨削的加工余量,所以分两步走,ae=23,ap=10mm,

  1)选择刀具

  铣刀参数:L=10  D=100mm d=30mm ro=15°

  ao=12°an=6°Z=24

  2)选择铣削用量

  由于槽的宽度为18mm, 故二次走完,ae=23mm ap=10mm

  由《切削用量简明手册》表3.3  确定f=0.5mm/r  现取f=0.8mm/r fz=0.5/24=0.02mm/z

  3)选择铣刀磨钝标准及刀具寿命:根据《切削用量简明手册》表3.7,得最大磨损量为0.5 由表3.8确定刀具寿命:T=100min其中

  4)确定切削速度Vc和每齿进给量:决定切削速度Vc和每齿进给量Vf、由《切削用量简明手册》3.27的公式

  Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv)·Kv

  Cv=25,qv=0.2,Xv=0.1,yv=0.2,uv=0.5,pv=0.1,m=0.25,Km=1.12,

  Ksv=0.8,KTv=0.82,

  Kv=KmxKsvxKTv=1.12x0.8x0.82=0.79

  Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv)·Kv =98.6m/min

  n=1000×Vc/do=1000×98.6/3.14×100=314r/min

  根据X62W型铣床说明书选nc=300r/min

  实际速度Vc=donc/1000=94.2m/min

  选Vfc=ncf=300X0.5=150mm/min   根据X62W型铣床说明书选选Vf=150mm/min

  fzc=150/300×24=0.020mm/z

  5)基本工时基本工时根据   《切削用量简明手册》表3.5

  Tm=(L+L1+△)?i/Vf=(40+20)X2/150=0.8(min)   L1+△=20mm i=2(走两次)

  工序Ⅵ  磨18mm槽,

  保证尺寸18mm

  1)选择砂轮。

  见《切削手册》第三章中磨料选择各表,结果为

  GZ46KV6P350×40×127其含义为:磨轮磨料为棕刚玉,为了防止粒度过小而磨轮堵塞,所以选用为粒度为46#,硬度为软2级。 平型砂轮,其尺寸为16×6×40(D×d×H)。

  2)切削用量的选择。砂轮转速n砂=3000r/min(见机床说明书),

  v砂=2.5m/s

  进给量f=50mm/min 双单行程 fr=0.015mm

  3)切削工时。当加工1个表面时

  Tm=(L+y+△)??i K/50=3.1min

  最后,将以上各个工序切削用、工时定额的计算结果,连同其它加工数据,一起填入机械加工工艺卡片中,见附后表。

  夹具设计

  (一)问题的提出

  为了提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用夹具

  经过与指导老师协商,决定设计第4道工序——铣宽为80+0。03mm槽的铣床夹具。本夹具将用与X63卧式铣床。刀具为高速钢直齿三面刃铣刀,来对工件进行加工。

  本夹具主要用来铣宽为80+0。03mm的槽,由于采用宽为80+0。022mm的精密级高速钢直齿三面刃铣刀,一次铣削,所以主要应该考虑如何提高劳动生产率,降低劳动强度.

  (二)夹具设计

  1.定位基准的选择

  由零件图可知,宽为80+0。03mm的槽,其设计基准为花键孔中心线和工件的右加工表面(A)为定位基准。因此选用工件以加工右端面(A)和花键心轴的中心线为主定位基准。

  2.切削力及夹紧力的计算

  刀具:高速钢直齿三面刃铣刀,?63mm, Z=14

  Fz=CP·t0.83·Sz0.65·D-O.83·B·Z·kP        (见《切削手册》3-56表)

  解得 Fz =200 (N)

  其中CP=52, t=8mm,   Sz=0.08mm/s,  B=8mm,  D=63mm,  Z=14,  kP=(HB/198)0.55

  在计算切削力时,必须考虑安全系数。安全系数K= k1 k2 k3 k4

  水平切削分力FH=1.1 Fz =220 (N)

  垂直切削分力Fv=0.3 Fz=60   (N)

  其中: k1为基本安全系数1.5

  k1为加工性质系数1.1

  k1为刀具钝化系数1.1

  k1为断续切削系数1.1

  F,=KFH =1.5 X 1.1 X 1.1 X 1.1 X 200=400 (N)

  实际加紧力为WK= KFH/U1U2=400/0.5=800 (N)

  其中U1和U2为夹具定位面及加紧面上的磨擦系数,U1=U2=0.025

  螺母选用M16X1.5细牙三角螺纹,产生的加紧力为

  W=2M/D2tg(a+6’55)+0.66(D3- d3/ D2- d2)

  解得:  W=1O405 (N)

  其中: M=19000 N.M    D2=14.8mm   a=2029,  D=23mm  d=16mm

  此时螺母的加紧力W已大于所需的800(N)的加紧力,故本夹具可安全工作。

  3.定位误差分析

  由于槽的轴向尺寸的设计基准与定位基准重合,故轴向尺寸无基准不重合度误差。径向尺寸无极限偏差、形状和位置公差,故径向尺寸无基准不重合度误差。即不必考虑定位误差,只需保证夹具的花键心轴的制造精度和安装精度。

  4.夹具设计及操作说明

  如前所述,在设计夹具时,应该注意提高劳动率.为此,在螺母夹紧时采用开口垫圈,以便装卸,夹具体底面上的一对定位键可使整个夹具在机床工作台上有正确的安装位置,以利于铣削加工。结果,本夹具总体的感觉还比较紧凑。

  夹具上装有对刀块装置,可使夹具在一批零件的加工之前很好的对刀(与塞尺配合使用);同时,夹具体底面上的一对定位键可使整个夹具在机床工作台上有一正确的安装位置,以有利于铣削加工。

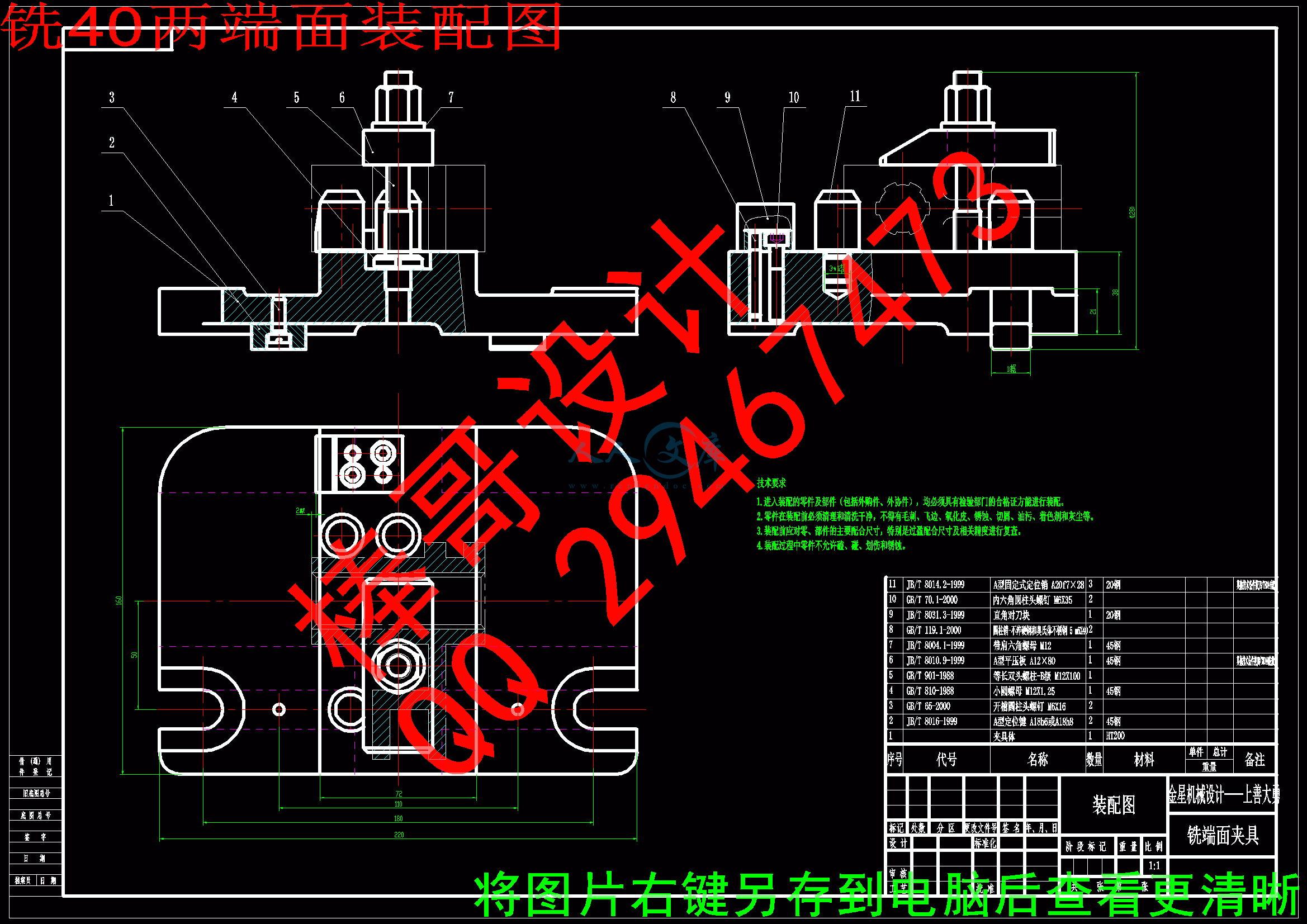

  铣床夹具的装配图及夹具体零件图分别见附图3附图4。

  参考文献

  书    名出   处作    者

  《机床夹具图册》机械工业出版社孙巳德

  《机械制造工艺学课程设计指导书》哈尔滨工业大学赵家齐

  《切削用量简明手册》机械工业出版社艾兴  肖诗纲

  《机械制造工艺设计简明手册》哈尔滨工业大学李益民

  《机械制造工艺学》清华大学王先逵

  小     结

  为期两周的夹具课程设计已经接近尾声,回顾整个过程,我组五名同学在老师的指导下,取得了可喜的成绩,课程设计作为《机械制造工艺学》、《机床夹具设计》课程的重要环节,使理论与实践更加接近,加深了理论知识的理解,强化了生产实习中的感性认识。

  本次课程设计主要经历了两个阶段:第一阶段是机械加工工艺规程设计,第二阶段是专用夹具设计。第一阶段我们运用了基准选择、切削用量选择计算、机床选用、时间定额计算等方面的知识;夹具设计的阶段运用了工件定位、夹紧机构及零件结构设计等方面的知识。

  通过此次设计,使我们基本掌握了零件的加工过程分析、工艺文件的编制、专用夹具设计的方法和步骤等。学会了查相关手册、选择使用工艺装备等等。

  总的来说,这次设计,使我们在基本理论的综合运用及正确解决实际问题等方面得到了一次较好的训练。提高了我们的思考、解决问题创新设计的能力,为以后的设计工作打下了较好的基础。

  由于能力所限,设计中还有许多不足之处,恳请各位老师、同学们批评指正!

QQ 29467473


内容简介:
铣直径 40两端面夹具使用说明书: 首先是定位,工件在夹具体上通过零件的端面接触定位,这就限制了工件三个自由度,两个旋转自由度和一个移动自由度,剩下的两个旋转自由度,和两个移动自由度,靠三个挡销组合限制(但在放置工件的时候是有讲究的,首先是与直径 40 外圆接触的两个挡销,必须与工件充分接触,这就限制工件剩下一个旋转自由度,和 Y 方向的移动自由度,当这两个挡销与直径 40的部分接触后,在靠下端一个挡销限制剩下的最后一个 x方向的移动自由度) 这就实现了工件在夹具上的全定位。 然后是夹紧,工件在夹具体上定位好后,通过拧紧 双头螺栓上的带肩螺母,就可通过压板将工件压紧。(这里使用了工件本身的一个结构特点,就是工件上的那个凹槽,刚好使双头螺栓穿过,同时为压板提供了压紧的力点需求) 然后是对刀,工件在夹具上,定位夹紧后,就是对刀,在对刀块和刀具之间,使用塞尺,进行对刀。对刀完成后,启动机床进行加工!这里要说明的是,铣削一个端面后通过机床上的刻度盘来移动刀具,铣削另一面,不需要两边都有对刀块,也就是虽然铣削两个端面,但只需要对一次刀。 最后是夹具在机床工作台上的定位和紧固。 夹具在机床工作台上通过定位键定位,然后使用 T 型螺栓穿过耳座即可将夹具紧固在机床工作台上。 nts天津工程师范学院 机械制造工艺专业 械 加 工 工 序 卡 片 生产类型 中批生产 工序号 1 15 15 3.26.3QQ3.2A零件名称 拨 叉 零件号 零件重量 1.0kg 同时加工零件数 1 材 料 毛 坯 牌 号 硬 度 型 式 重 量 HT200 HB170240 铸 件 设 备 夹具和辅助工具 名 称 型 号 通用 夹具 转塔式六 角车床 C3163-1 工 序 工 步 工步说明 刀 具 量 具 走刀 长度 ( mm) 走刀 次 数 切削 深度(mm) 进给量(mm/n) 主轴转速 ( r/min) 切削 速度(m/min) 基本工时min 1 1 2 3 4 5 粗车端面 A 精车端面 A 钻花键底孔 扩花键底孔 倒角 2x15 90 度车刀 90 度车刀 20中心钻 21扩孔钻 45度偏刀 游标卡尺 游标卡尺 游标卡尺 游标卡尺 30 30 80 80 15 1 1 1 1 2 2.8 0.5 20 1 2 0 53 0.16 0.62 0.62 200 400 280 280 40.8 57.1 17 17 0.33 0.35 0.32 0.32 nts 天津工程师范学院 机械制造工艺专业 械 加 工 工 序 卡 片 生产类型 中批生产 工序号 2 QQQQQ零件名称 拨 叉 零件号 零件重量 1.0kg 同时加工零件数 1 材 料 毛 坯 牌 号 硬 度 型 式 重 量 HT200 HB170240 铸 件 设 备 夹具辅助工具 名 称 型 号 专用 夹具 拉床 工 序 工 步 工步说明 刀 具 量 具 走刀 长度 ( mm) 走刀 次数 切削 深度(mm) 进给量(mm/r) 主轴转速 ( r/min) 切削 速度(m/s) 基本工时min 2 1 拉六齿方型花键 高速钢拉刀 游标卡尺 100 1 1 0.06 0.06 0.13 nts 天津工程师范学院 机械制造工艺专业 械 加 工 工 序 卡 片 生产类型 中批生产 工序号 3 3.2QQB零件名称 拨 叉 零件号 零件重量 1.0kg 同时加工零件数 1 材 料 毛 坯 牌 号 硬 度 型 式 重 量 HT200 HB170240 铸 件 设 备 夹具和辅助工具 名 称 型 号 专用 夹具 铣床 X62W 工 序 工 步 工步说明 刀 具 量 具 走刀 长度 ( mm) 走刀 次数 切削 深度(mm) 进给量(mm/r) 主轴转速 ( r/min) 切削 速度(m/min) 基本工时min 3 1 2 粗铣 B 面 精铣 B 面 高速钢面铣刀 游标卡尺 52 52 1 1 3 0.2 0.6 0.512 160 210 23.7 33.1 0.525 0.336 nts天津工程师范学院 机械制造工艺专业 械 加 工 工 序 卡 片 生产类型 中批生产 工序号 4 1.61.63.2QQ零件名称 拨叉 零件号 零件重量 1.0kg 同时加工零件数 1 材 料 毛 坯 牌 号 硬 度 型 式 重 量 HT200 HB170240 铸 件 设 备 夹具和辅助工具 名 称 型 号 专用 夹具 铣床 X62W 工 序 工 步 工步说明 刀 具 量 具 走刀 长度 ( mm) 走刀 次数 切削 深度(mm) 进给量(mm/z) 主轴转速 ( r/min) 切削 速度(m/min) 基本工时min 4 1 铣 800。 03mm 的槽 高速钢直齿精密级三面刃铣刀 量块 60 1 8 0.018 375 74.2 0.49 nts天津工程师范学院 机械制造工艺专业 械 加 工 工 序 卡 片 生产 类型 中批生产 工序号 5 3 . 2QQ26.05零件名称 拨叉 零件号 零件重量 1.0kg 同时加工零件数 1 材 料 毛 坯 牌 号 硬 度 型 式 重 量 HT200 HB170240 铸 件 设 备 夹 具 辅助工具 名 称 型 号 专用 夹具 铣床 X62W 工 序 工 步 工步说明 刀 具 量 具 走刀 长度 ( mm) 走刀 次数 切削 深度(mm) 进给量(mm/z) 主轴转速 ( r/min) 切削 速 度(m/min) 基本工时min 5 1 2 铣 1800。 12mm 铣 高速钢直齿精密级三面刃铣刀 量块 60 60 1 1 22 9 23 9 0.020 0.020 300 300 94.2 94.2 0.537 0.537 nts天津工程师范学院 机械制造工艺专业 机 械 加 工 工 序 卡 片 生产类型 中批生产 工序号 6 3 . 23.23.2QQ零件名称 拨叉 零件号 零件重量 1.0kg 同时加工零件数 1 材 料 毛 坯 牌 号 硬 度 型 式 重 量 HT200 HB170240 铸 件 设 备 夹 具 辅助工具 名 称 型 号 专用 夹具 磨床 工 序 工 步 工步说明 刀 具 量 具 走刀 长度 ( mm) 走刀 次数 切削 深度(mm) 进给量(m/min) 主轴转速 ( r/min) 切削 速度(m/s) 基本工时min 6 1 磨宽为 1800。 12mm 的槽 GZ46KV6P35040127 量块 120 1 0.5 50 3000 2.5 3.1 nts 1 机械制造工艺学 课程设计说明书 设计题目: 设计“ CA6140车床”拨叉零件的机械加工 工艺规程及工艺装备(中批量生产) 设计者 指导教师 张永丹 刘学斌 天津工程师范学院 机制 0202班 2006年 1 月 3 日 nts 2 天津工程师范学院 机械制造工艺学课程设计说明书 题目 设计“ CA6140 车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产) 内容 1.零件图 一 张 2毛坯图 一 张 3机械制造加工工艺过程综合卡片 一张 4结构设计装配图 一张 5结构设计零件图 一张 6课程设计说明书 一份 nts 3 前 言 通过机床工艺及夹具设计,汇总所学专业知识如一体 (如公差于配合、机械零件设计、金属切削机床、机械制造工艺等 )。让我们对所学的专业课得以巩固、复习及实用,在理论与实 践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础! 在些次设计中我们主要是设计 CA6140拨叉的铣床夹具。在此次课程设计过程中,我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍,并且得到了有关老师的指点,尤其是教务处张永丹老师,我系刘学斌老师的大力帮助,在此表示感谢! 机制 0202班 第 G小组 2006年 1 月 15日 nts 4 一 设计的目的: 机械制造工艺学课程设计 ,是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教 学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的: 1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题和解决问题的能力。 2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。通过学生亲手设计夹具(或量具)的训练,提高结构设计的能力。 3、课程设计过程也是理论联系实际的过程,并学 会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。 二 零件的分析 (一)、零件的作用: 题目给定的零件是 CA6140 拨叉(见附图 1)它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求 进行 工作。 宽度为 18+0.0120mm 的槽尺 寸精度要求很高,因为在拨叉拔动使滑 移齿轮 时如果槽的尺寸精度不高或间隙 很大时,滑移齿轮 得不到很高的 位置精 度 。所以,宽度为 18+0.0120mm 的槽和滑 移齿轮的配合精度要求很高。 nts 5 (二)、 零件的工艺分析: CA6140 拨叉共有两组加工表面。 1. 以花键孔 的中心线为基准的加工面 这一组面包括 25+0.230mm 的六齿方花键孔、 22+0.280花键底孔两端的 2X150到角和距中心线为 27mm 的平面。 2. 以工件右端面为基准的 8+0.030 mm 的槽和 18+0.120mm 的槽 经上述分析可知, 对于两组加工表面,可先加工其中一组表面,然后借助于专用夹具加工另一组表面。 二、工艺规程设计 (一 ) 确定毛坯的制造形成。 零件材料 HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷,因此选用锻件,以使金属纤维尽量不被切断,保证零件的工作可靠。由于生产纲领为中批 生产而且零件的尺寸并不很大,故可采取模锻成型。经查金属机械加工工艺人员手册表 5-5 取等级为 2 级精度底面及侧面浇注确定待加工表面的加工余量为 30.8mm。毛坯零件图如下图: (二)基准的选择。 1. 粗基准的选择:因为要保证花键的中心线垂直于右端面,所以以 40 的外圆表面的粗基准。 2. 精度基准的选择:为保证定位基准和工序基准重合,以零件的A 面为精基准。 nts 6 (二 ) 制定工艺路线。 方案一 工序: 1. 粗、精车端面,钻、扩花键底孔、倒两端 15倒角。 2. 粗、精铣削 B 面。 3. 铣削 8+0.030mm的槽。 4. 铣削 18+0.0120mm的槽。 5. 拉花键。 方案二 工序: 1. 粗、精车端面,钻、扩花键底孔、倒两端 15倒角。 以 40mm 圆柱面为粗基准。选用 C3163-1转塔式六角车床及三爪卡盘夹具。 2. 拉花键。以 A 面为基准, 3. 铣削槽 B 面。以花键的中心线及 A 面为基准。选用 X62W 卧式铣床加专用夹具 4. 铣削 8+0.030mm的槽。以花键的中心线及 A 面为基准。选用 X62W卧式铣床加专用夹具。 5. 铣削 18+0.0120mm 的槽。以花键的中心线及 A 面为基准。选用X62W卧式铣床加专用夹具。 方案分析: 上述两方案中,工艺方案一把拉花键放在最后一道 工序。但此方案nts 7 中 2.3.4 工序很难对工件进行定位和加紧、方案二中,把花键放在第一道工序的后边,这样,方案二中的 3.4.5 道工序很容易对工件进行定位与加紧即以花键中心线和 A 面作为 3.4.5 道工序的定位基准。此方案定位精度高,专用夹具结构简单、可靠,所以采用方案二比较合理。 以上工艺过程详见附表 1“机械加工工艺过程综合卡片” (三 ) 机械加工余量。 CA6140 的拨叉材料为 HT200。毛坯重量为 1.0 kg b =160MPa HBS 生产类型为由大、中批量生产,采用 模锻锻模。 根据上述的原始资料加工工艺, 分别确定各个加工表面的机械加工余量,工序尺寸以毛坯尺寸如下: 1. A 面的加工余量 A 面有 3 0.8mm 的加工余量,足够把铸铁的硬质表面层切除 2. 矩形花键底孔。 要求以矩形花键的外径定心,故采用拉削加工内孔尺寸为 22 0+0.28,见零件图,参照金属机械加工工艺人员手册 表 3-59确定孔加工余量的分配。 钻孔 20mm 扩孔 21mm 拉花键 花键孔要求以外径定心:拉削时加工余量参照金属机械加工工艺人员手册取 2 =1mm nts 8 3. B 面的加工余量。 此工序分 2 个工步 1、粗铣 B面 2、精铣 B 面。 精加工余量为 0.2mm 粗铣加工余量为 2.8mm (五 )确定切削用量及基本工时。 工序 :车削 A面。 1 加工条件。 工件材料:灰口铸铁 HT200。 b=145 MPa。铸造。 加工要求:粗、半精车 A 面并保证 28mm 的工序尺寸, Ra=3.2m 机床 C3163-1。转塔式六角卧式车床。 刀具:刀片材料。 r =12. ao=6-8 b= -10 o=0.5 Kr=90 n=15 2、计算切削用量。 ( 1)已知长度方向的加工余量为 3 0.8mm 。实际端面的最大加工余量为 3.8mm 。故分二次加工(粗车和半精车)。长度加工公差 IT 级 取 -0.46 mm (入 体方向) ( 2)进给量、根据切削简明手册(第 3 版)表 1.4 当刀杆尺寸为16mm 25mm, mm 时,以及工件直径为 60mm 时(由于凸台 B 面的存在所以直径取 60mm) =0.6-0.8mm/ . 按 C 车床说明书 取 =0.6 mm/n。 由于存在间歇加工所以进给量乘以 k=0.75 0.85 所以:实际进给量f=0.6 0.8=0.48 mm/ nts 9 按 C 车床说明书 0.53 ( 3)计算切削速度。按切削简明手册表 1.27 ,切削速度的计算公式为(寿命选 T=60min) 刀具材料 YG6 V=Cv/(Tm ap xv f yv) kv 其中: Cv=158 xv=0.15 yv=0.4 M=0.2 修正系数 Ko见切削手册表 1.28 kmv=1.15 kkv=0.8 kkrv=0.8 ksv=1.04 kBV=0.81 Vc =158/( 600.2 20.15 0.53 0.4) 1.15 0.8 0.8 0.81 0.97 =46.9(m/min) ( 4)确定机床主轴转速 ns=1000vc/ dw=229.8( r/min) 按 C 车床说明书 200 r min 所以实际切削速度 V=40.8m/min ( 5)切削工时,按工艺手册表 6.2-1 由于铸造毛坯表面粗糙不平以及存在硬皮,为了切除硬皮表层以及为下一道工步做好准备 Tm=(L+L1+L2+L3)/nw x f=0.33( min) L=(65-0)/2=32.5 L1=3、 L2=0、L3=0 2、精车 1) 已知粗加工余量为 0.5mm。 2) 进给量 f. 根据切削用量简明手册表 1.6 , f=0.15 0.25mm/r 按 C 车床说明书 0.16 mm/r 计算切削速度 按切削用量简明手册表 1.27,切削速度的计算nts 10 公式为(寿命选 T=60min) V=Cv/(Tm ap xv f yv) kv =158/( 600.2 20.15 0.16 0.4) 1.15 0.8 0.8 0.81 0.97 =83.85(m/min) 3) 确定机床主轴转速 . nw=1000vc/ dw =410.8( r/min)按 C3163 车床说明书 取 nw=400( r/min) 实际切削速度 V=57.1m/min 4) 切削工时 , 查 工艺手册 表 6.2-1 Tm=(L+L1+L2+L3)/nwxf=22.5/400x0.16=0.35( min) 由于下一道工序是钻孔,所以留下 20mm 的台阶,所以L=(65-20)/2=22.5 mm L1=3.L2=0. L3=0 3、钻孔、扩孔、倒角。 ( 1)、 钻孔 钻头选择:见切削用量简明手册表 2.2 钻头几何形状为(表 2.1 及表 2.2):双锥修磨具刃,钻头参数: 20 =30 , 2 =118, 2 =70, b =3.5mm ,ao=12 , =55 ,b=2mm, =4mm。 根据切削用量简明手册表 2-9确定 f=0.48 、 按机床进给强度决定进给量:根据表 2.9 ,当 b 210MPa 0 20.5mm 可确定 f=0.75。 按 C3163-1 车床说明书 取 f=0.62mm/n. 、 决定钻头磨钝标准及寿命 表 2.21,当 do=20mm、钻头最大磨损量nts 11 取 0.6 寿命 T=45min. 、切削速度 由切削用量简明手册,表 2.15 得 =21m/min n=1000V/ D=334.4 由机床技术资料得和 334.4 接近的有280n/m 和 400n/min 取 280n/min 取 n=280m/min. 实际 =17 m/min 、 基本工时, Tm=L/nf=(80+10)/280x0.62=0.32 (min) 入切量及超切量由表 2.29. 查出 + =10mm 所以 Tm=L/nf=(80+10)/280x0.62=0.32 (min) ( 2)、扩孔 刀具直径 do=21mm;刀具几何参数同上。 由于两孔直径相差不大,为了节省停车和调换走刀量等辅助时间, n 和 f 都不变,所以 Tm 同上 Tm=0.32 倒角刀具 15锪钻由于两孔直径相差不大,以表面粗度要求不高手动进给。 ( 3)、倒角 刀具:专用刀具。此工步使用到专用刀具与手动进给。 检验机床功率 按切削用量简明手册表 1.2 可以查出 当 160 245HBS 2.8 0.6 41 min 3.4kw 按 C 车床说明书 主电机功率 11 可见 比小得多所以机床功率足够 所用切削用量符合要求 nts 12 钻削功率检验按切削用量简明手册表 2.21 当 21 0.64 查得转矩 61.8 N.M 切削用量简明手册表由表 2.32 得功率公式 C McVc/30do=61.8x17/30x21=1.67km 按 C 车床说明书 主电机功率 11 可见 C比小得多,所以机床功率足够,所用切削用量符合要 工序 拉花键孔 单面齿升:根据有关手册,确定拉花键孔时花键拉刀的单面齿 为 0.06mm, 拉削速度 v=0.06m/s(3.6m/min) 切削工时 t=Zbl k/1000vfzZ 式中 : Zb 单面余量 1.5mm(由 21mm 拉削到 25mm); L 拉削表面长度, 80mm; 考虑校准部分的长度系数,取 1.2; k 考虑 机床返回行程系数,取 1.4 ; v 拉削速度( m/min); fz 拉刀单面齿升; Z 拉刀同时工作齿数, Z=l/p; P 拉刀齿距。 P=(1.25-1.5)sqrt80=1.35sqrt80=12mm 拉刀同时工作齿数 z=l/p=80/12 7 nts 13 其本工时 Tm=1.5 80 1.2 1.4/1000 3.6 0.06 7=0.13(min) 工序 粗铣,精铣 B 面。 加工要求:粗铣 B面,精铣 B 面, Ra=3.2。 用标准镶齿圆柱铣刀粗铣 加工余量 3mm 机床 : 62W 加工工件尺寸:宽度: 40mm 长度: 28mm 1. 粗铣 1) 选择刀具 根据切削用量简明手册表 3.1 铣削宽度 ae 5mm时。直径为do=50mm 故齿数,由于采用标准镶齿圆柱铣刀 铣刀几何参数(表 3.2) rn=10 ao=16 2) 切削用量 留精铣的加工余量为 0.2,所以本道工步切削宽度 ac 2.8 0.8,由于加工表面 精度要求 Ra=3.2 um.根据表 3.5 得每转进给量 0.5 mm/r就能满足要求,但考虑到 62W功率为 7.5kw,机床为中等系统刚度和 62W 铣床说明书 所以每转进给量0.6mm/r 3) 选择刀具磨钝标准及刀具寿命。根据切削用量简明手册表 3.7、铣刀刀齿后刀面的最大磨损量为 0.6 镶齿铣刀 do=50mm, 刀具寿命 T=120min(表 3.8) 4) 决定切削速度 Vc、可根据切削用量简明手册表 3.9确定 Z=8, aP=40-70mm, ac=2.8 0.8 , fz=f/z=0.0750.1mm/z nts 14 Vc=(Cvdoqv)/(TmxapxXvxfzxyvxaexuvxZpv) Cv=20,qv=0.7,Xv=0.3,yv=0.2,uv=0.5,pv=0.3,m=0.25,Km=1.12, Ksv=0.8,KTv=0.82,Kv=KmxKsvxKTv=1.12x0.8x0.82=0.79 Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv)=23.7(m/min) n=1000V/ d=(1000x23.7)/(3.14x50)=151r/min 根据 X62W 型铣床说明书选 n=160r/min Vc=3.14nd/1000=(160x3.14x50)/1000=25.1m/min Vf=nf=160x0.6=96mm/min 选 Vf=80mm/min 实际 fz=Vf/(nxz)=0.0625mm/z 5) 机床功率:根据切削用量简明手册表 3.20 当 Vc=71m/min ae=2.8mm ap=41mm fz=0.08 Kmpc=1.4kw 切削功率的修正系数: 故 Pct 0.8, 根据 X62W 型铣床说明书,机床主轴允许的功率为 Pcm=7.5 0.75=5.63kw 故 Pcc Pcm 因此所决定的切削用量可以采用。 ae=2.8mm Vf=80m/minn=160r/min Vc=25.1m/min fz=0.0625mmm/z 6) 基本工时根据 切削用量简明手册表 3.5 Tm=(L+L1+ )/Vf=(28+14)/80=0.525( min) L1+ =14mm 2. 精铣 1)选择刀具 刀具与上道工步是同一把刀。 2)切削用量 nts 15 精铣的加工余量为 0.2,所以本道工步切削宽度 ae 0.2mm, 0.6 3) 决定切削速度 Vc、 可根据切削用量简明手册表 3.9确定 ac=0.2mm, Vc=(Cvdoqv)/(TmxapxXvxfzxyvxaexuvxZpv)=33.1m/min n=1000V/ d=(1000x33.1)/(3.14x50)=211r/min根据 X62W型铣床说明书选 n=210r/min Vf=nf=210x0.6=126mm/min、 VF=125mm/min fz=Vf/(nxz)=0.074mm/Z 4)基本工时基本工时根据 切削用量简明手册表 3.5 Tm=(L+L1+ )/Vf=(28+14)/125=0.336( min) L1+ =14mm 工序 铣削 8+0.030mm 槽。 加工工件尺寸: 8+0.030mm , 长度 L=40mm 加工要求:高速钢错齿三面刃铣刀(精密级 K8)加工余量 8 用乳化液冷却 机床: X62W 1) 选择刀具:由加工尺寸公差 0-0.3 。所以铣刀精度为精密级 K8 铣刀参数: L=8mm D=63 d=22 d1=34 ro=15 ao=12 an=6 Z=16 2) 选择切削量 由于槽的深度为 8mm, 故一次走完, ae=8mm ap=8mm 由切削用量简明手册表 3.3 确定 f=0.15-0.3mm/r 现取f=0.3mm/r fz=0.3/16=0.018mm/z 3) 选择铣刀磨钝标准及刀具寿命:根据切削用量简明手册表nts 16 3.7,得最大磨损量为 0.5 由表 3.8 确定刀具寿命: T=100min 其中 4) 决定切削速度 Vc和每齿进给量 Vf、由切削用量简明手册 3.27的公式 Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv) Kv Cv=25,qv=0.2,Xv=0.1,yv=0.2,uv=0.5,pv=0.1,m=0.25,Km=1.12,Ksv=0.8,KTv=0.82, Kv=KmxKsvxKTv=1.12x0.8x0.82=0.79 Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv) Kv =82.86m/min n=1000 Vc/ do=1000 82.86/3.14 63=418.87r/min 根据 X62W 型铣床说明书选 nc=375r/min 实际速度 Vc= donc/1000=74.2m/min 选 Vfc=ncf=375X0.3=112.5mm/min 根据 X62W 型铣床说明书选选Vf=110mm/min fzc=110/375 16=0.018mm/z 5) 机床功率:根据切削用量简明手册表 3.28 公式 圆周力 fc=(CFapxffzyFaeVFZ/doaFnWF)KFC KTV=0.90 KMFC=0.94 由表 28 得 CF=30, XF=1.0, yF=0.65, UF=0.83, WF=0, qF=0.83, KFC=1.28 Fc=(CFapxffzyFaeVFZ/doqFnWF)KFC=30 X 8 X 0.018 X 8/ 63 X 375 =505.6 N M=FCdo/2 103=15.9NM Pc=FcVc/1000=1.18km 根据 X62W型铣床说明书,功率足够。 6) 基本工时基本工时根据 切削用量简明手 册表 3.5 nts 17 Tm=(L+L1+ )/Vf=(40+14)/110=0.49( min) L1+ =14mm 工序铣宽为 180+0.12mm槽 加工要求:用乳化液冷却,加工工件尺寸,宽 180+0.12mm,长 L=40mm,加工余量 23mm 由于此工步的设计尺寸精度要求很高,用铣削加工很难达到尺寸精度的要求,所以为了留给下一道公序磨削的加工余量,所以分两步走, ae=23, ap=10mm, 1) 选择刀具 铣刀参数: L=10 D=100mm d=30mm ro=15 ao=12 an=6 Z=24 2) 选 择铣削用量 由于槽的宽度为 18mm, 故二次走完, ae=23mm ap=10mm 由切削用量简明手册表 3.3 确定 f=0.5mm/r 现取 f=0.8mm/r fz=0.5/24=0.02mm/z 3)选择铣刀磨钝标准及刀具寿命: 根据切削用量简明手册表 3.7,得最大磨损量为 0.5 由表 3.8 确定刀具寿命: T=100min 其中 4)确定切削速度 Vc和每齿进给量:决定切削速度 Vc和每齿进给量 Vf、由切削用量简明手册 3.27的公式 Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv) Kv Cv=25,qv=0.2,Xv=0.1,yv=0.2,uv=0.5,pv=0.1,m=0.25,Km=1.12, Ksv=0.8,KTv=0.82, Kv=KmxKsvxKTv=1.12x0.8x0.82=0.79 nts 18 Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv) Kv =98.6m/min n=1000 Vc/ do=1000 98.6/3.14 100=314r/min 根据 X62W 型铣床说明书选 nc=300r/min 实际速度 Vc= donc/1000=94.2m/min 选 Vfc=ncf=300X0.5=150mm/min 根据 X62W 型铣床说明书选选Vf=150mm/min fzc=150/300 24=0.020mm/z 5)基本工时基本工时根据 切削用量简明手册表 3.5 Tm=(L+L1+ )i/Vf=(40+20)X2/150=0.8( min) L1+ =20mm i=2(走两次 ) 工序 磨 18mm 槽, 保证尺寸 18mm 1) 选择砂轮。 见切削手册第三章中磨料选择各表,结果为 GZ46KV6P350 40 127 其含义为:磨轮磨料为棕刚玉,为了防止粒度过小而磨轮堵塞,所以选用为粒度为 46#,硬度为软 2 级。 平型砂轮,其尺寸为 16 6 40( D d H)。 2) 切削用量的选择。砂轮转速 n 砂 =3000r/min(见机床说明书 ), v 砂 =2.5m/s 进给量 f=50mm/min 双单行程 fr=0.015mm 3) 切削工时。当加工 1 个表面时 Tm=(L+y+ ) i K/50=3.1min nts 19 最后,将 以上各个工序切削用、工时定额的计算结果,连同其它加工数据,一起填入机械加工工艺卡片中,见附后表。 夹具设计 ( 一)问题的提出 为了提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用夹具 经过与指导老师协商,决定设计第 4 道工序 铣宽为 80+0。 03mm 槽的铣床夹具。本夹具将用与 X63 卧式铣床。刀具为高速钢直齿三面刃铣刀,来对工件进行加工。 本夹具主要用来铣宽为 80+0。 03mm 的槽,由于采用宽为 80+0。 022mm 的精密级高速钢直齿三面刃铣刀,一次铣削,所以 主要应该考虑如何提高劳动生产率,降低劳动强度 (二)夹具设计 1定位基准的选择 由零件图可知,宽为 80+0。 03mm 的槽,其设计基准为花键孔中心线和工件的右加工表面( A)为定位基准。因此选用工件以加工右端面( A)和花键心轴的中心线为主定位基准。 2切削力及夹紧力的计算 刀具:高速钢直齿三面刃铣刀, 63mm, Z=14 Fz=CP t0.83 Sz0.65 D-O.83 B Z kP (见切削手册 3-56表 ) nts 20 解得 Fz =200 (N) 其中 CP=52, t=8mm, Sz=0.08mm/s, B=8mm, D=63
温馨提示:
1: 本站所有资源如无特殊说明,都需要本地电脑安装OFFICE2007和PDF阅读器。图纸软件为CAD,CAXA,PROE,UG,SolidWorks等.压缩文件请下载最新的WinRAR软件解压。
2: 本站的文档不包含任何第三方提供的附件图纸等,如果需要附件,请联系上传者。文件的所有权益归上传用户所有。
3.本站RAR压缩包中若带图纸,网页内容里面会有图纸预览,若没有图纸预览就没有图纸。
4. 未经权益所有人同意不得将文件中的内容挪作商业或盈利用途。
5. 人人文库网仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对用户上传分享的文档内容本身不做任何修改或编辑,并不能对任何下载内容负责。
6. 下载文件中如有侵权或不适当内容,请与我们联系,我们立即纠正。
7. 本站不保证下载资源的准确性、安全性和完整性, 同时也不承担用户因使用这些下载资源对自己和他人造成任何形式的伤害或损失。
提示  人人文库网所有资源均是用户自行上传分享,仅供网友学习交流,未经上传用户书面授权,请勿作他用。
关于本文
本文标题:CA6140车床拨叉[831005]机械加工工艺规程及铣直径40两端面夹具设计
链接地址:https://www.renrendoc.com/p-453819.html

官方联系方式

2:不支持迅雷下载,请使用浏览器下载
3:不支持QQ浏览器下载,请用其他浏览器
4:下载后的文档和图纸-无水印
5:文档经过压缩,下载后原文更清晰
关于我们 - 网站声明 - 网站地图 - 资源地图 - 友情链接 - 网站客服 - 联系我们

网站客服QQ:2881952447

copyright@ 2020-2025  renrendoc.com 人人文库版权所有   联系电话:400-852-1180

备案号:蜀ICP备2022000484号-2       经营许可证: 川B2-20220663       公网安备川公网安备: 51019002004831号

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。人人文库网仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知人人文库网,我们立即给予删除!
