PN40DN300双缸气动弹性单闸板闸阀设计正文.docx

PN40DN300双缸气动弹性单闸板闸阀设计（10张图纸）

资源目录

PN40DN300双缸气动弹性单闸板闸阀设计（10张图纸）.zip

PN40DN300双缸气动弹性单闸板闸阀设计正文.docx---(点击预览)

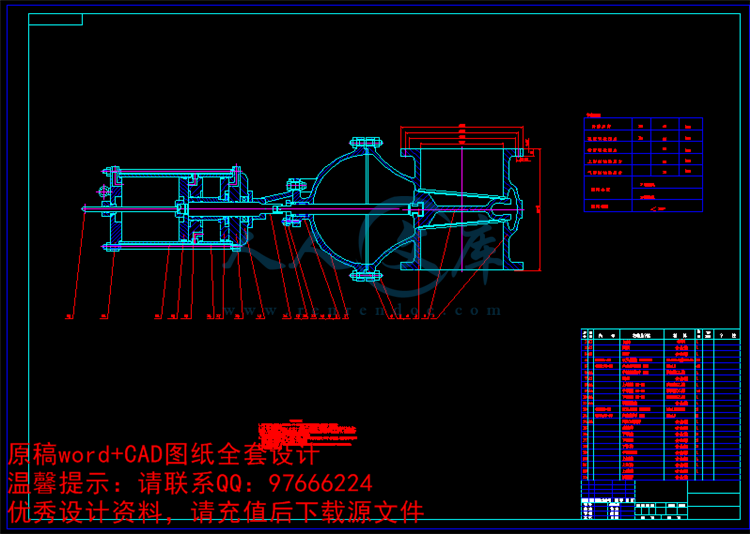

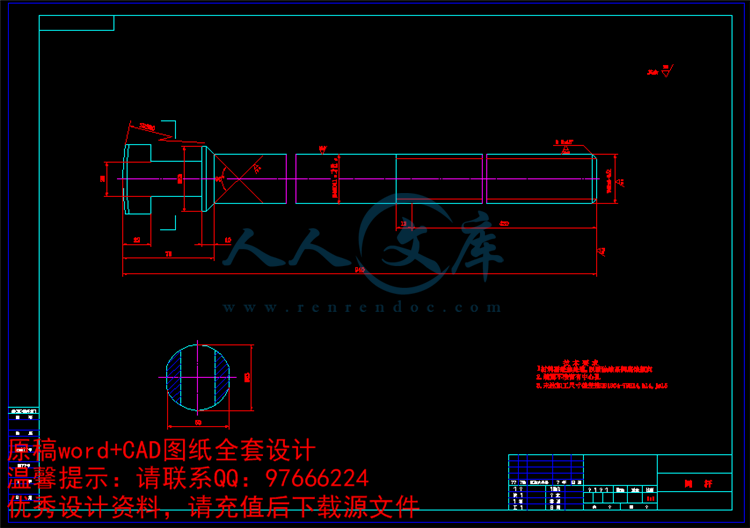

包含十张图纸.dwg

压缩包内文档预览：(预览前20页/共49页)

编号：453868 类型：共享资源大小：1.13MB 格式：ZIP 上传时间：2015-07-08 上传人：小*** IP属地：福建

46
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: pn40dn300 气动弹性闸板闸阀设计 10 图纸

资源描述：

摘要

阀门在国民经济的各个部门中有着广泛的应用。阀门安装在各种管路系统中用于控制流体的压力，流量和流向。由于流体的压力、流量、温度和物理化学性质的不同，对流体系统的控制要求和使用要求也不同，所以阀门的种类和品种规格非常多。

本文着重介绍了闸阀，对闸阀的各种重要组成部件进行验算，以达到理论上验算合格才可使用。在计算时，严格按照参考书及手册的步骤核算，同时应保证所设计产品的材料低廉。

关键词：阀门，闸阀，计算。

Abstract

The valve in the various sectors of the national economy has been widely used. Valve installed in the various kinds of piping system is used to control the fluid pressure, flow and direction of flow. Due to the fluid pressure, flow rate, temperature and different physical and chemical properties, of the fluid system control demands and use is also different, so the valve types and varieties of specifications.

This paper emphatically introduces the gate, the gate of a variety of important components for calculation, theoretical calculation is eligible to use in order to achieve. In computing, in strict accordance with the reference and the steps of the manual, and shall ensure that the design product material is low.

Keywords：Valve, Slide Valve, Account.

摘要1

Abstract2

第一章绪论6

1.1闸阀的定义7

1.1.1 闸阀的种类7

1.1.2 闸阀的密封原理和特点8

1.1.3 闸阀优点8

1.1.4 闸阀的缺点8

1.2选题意义9

1.3 国内外阀门的发展9

1.3.1 国外阀门的发展9

1.3.2 国内阀门的发展10

第二章双缸式气动楔式闸阀结构及使用注意事项12

2.1 工作原理及特点12

2.1.1 双层气缸和缓冲机构12

1.1.2 关阀时间可调12

1.1.3 可配用回讯器（见图2）12

1.1.4 耐腐防蚀的气缸12

1.1.5 气缸中的密封圈12

2.2 气动阀的结构及使用方法14

2.2.1 气动阀的结构（见图3）14

2.2.2 使用方法14

2.3气动阀的维护注意事项14

第三章阀体的设计与计算16

3.1 阀体的功能16

3.2 阀体的选材16

3.3 阀体的结构形式和制造方法17

3.4 确定阀体的结构长度和连接尺寸17

3.5 结构设计与计算18

3.5.1 阀座密封面的设计与计算18

3.6 阀体壁厚的设计与计算20

3.7 中法兰的设计与计算21

3.7.1中腔尺寸 DN 确定21

3.7.2 中法兰垫片尺寸和材料的选择21

3.7.3 中法兰结构尺寸的确定21

3.7.4 螺栓的总计算载荷22

第四章闸板的设计与计算25

4.1 闸板密封面宽度和内径的选取25

4.2 闸板与阀体档宽及相应公差的计算25

4.3 闸板主要结构尺寸的确定26

4.3.1 闸板与阀杆头部相配合的 T 型槽尺寸26

4.3.2 闸板密封面外径27

4.3.3 闸板其他机构尺寸27

4.4 闸板密封面比压计算27

4.5 闸板强度的校核28

第五章阀杆的设计与计算29

5.1 阀杆总轴向力29

5.1.1 关闭时楔式闸阀作用于阀杆上的力29

5.1.2 开启时楔式闸板作用于阀杆的力29

5.2 阀杆的直径估算30

5.3 阀杆的强度校核30

5.3.1 阀杆的总扭矩30

5.3.2 阀杆的强度计算31

5.4 阀杆的稳定性校核32

5.4.1 影响因素32

5.4.2 上阀杆的稳定性校核33

5.4.3 下阀杆的稳定性校核34

5.5 阀杆主要尺寸的确定34

5.5.1 下阀杆端部结构尺寸34

5.5.2 下阀杆头部结构尺寸35

5.5.3 上阀杆的结构尺寸35

第六章阀盖及填料装置的设计与计算36

6.1 阀盖的设计与计算36

6.2 填料压盖的设计与计算37

6.2.1 填料选择及填料函尺寸的确定37

6.2.2 填料压盖的设计与强度校核38

6.2.3 活节螺栓的设计与强度校核40

6.2.4 销的选择与校核41

6.3 上密封座尺寸41

第七章气缸的设计与计算42

7.1 气缸的直径粗估算与选取42

7.2 气缸的校核42

第八章其他主要零件的设计与校核44

8.1 滚动轴承的选取44

8.2 阀杆螺母的校核44

8.3 上活塞与 T 型槽接头连接螺栓的校核45

第九章结论46

致谢47

参考文献48

第一章绪论

阀门是安装在各种管道和设备等流体输送系统中的控制部件，由阀体、阀盖、阀座、启闭件、驱动机构、密封件和紧固件等组成，具有导流、截止、调节、节流、防止倒流、分流或溢流卸压等功能。用于流体控制的阀门，从最简单的截断装置到极为复杂的自控系统，其品种和规格繁多。阀门的通径小至用于宇航的十分微小的仪表阀，大至通径达10m、重十几吨的工业管路用阀。阀门可用于控制空气、水、蒸气、各种腐蚀性化学介质、泥浆、液态金属和放射性物质等各种类型的流体流动。阀门的工作压力可从1.3x10-3MPa到1000MPa的超高压。工作温度从—269℃的超低温到1430℃的高温。阀门可采用多种传动方式，如手动、气动、液动、电动、电一气或电一液联动及电磁驱动等；可以在压力、温度及其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭。阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。








内容简介：: 1 摘要阀门在国民经济的各个部门中有着广泛的应用。阀门安装在各种管路系统中用于控制流体的压力，流量和流向。由于流体的压力、流量、温度和物理化学性质的不同，对流体系统的控制要求和使用要求也不同，所以阀门的种类和品种规格非常多。本文着重介绍了闸阀，对闸阀的各种重要组成部件进行验算，以达到理论上验算合格才可使用。在计算时，严格按照参考书及手册的步骤核算，同时应保证所设计产品的材料低廉。关键词：阀门，闸阀，计算。 nts 2 Abstract The valve in the various sectors of the national economy has been widely used. Valve installed in the various kinds of piping system is used to control the fluid pressure, flow and direction of flow. Due to the fluid pressure, flow rate, temperature and different physical and chemical properties, of the fluid system control demands and use is also different, so the valve types and varieties of specifications. This paper emphatically introduces the gate, the gate of a variety of important components for calculation, theoretical calculation is eligible to use in order to achieve. In computing, in strict accordance with the reference and the steps of the manual, and shall ensure that the design product material is low. Keywords： Valve, Slide Valve, Account. nts 3 目录摘要 . 1 Abstract . 2 第一章绪论 . 6 1.1 闸阀的定义 . 7 1.1.1 闸阀的种类 . 7 1.1.2 闸阀的密封原理和特点 . 8 1.1.3 闸阀优点 . 8 1.1.4 闸阀的缺点 . 8 1.2 选题意义 . 9 1.3 国内外阀门的发展 . 9 1.3.1 国外阀门的发展 . 9 1.3.2 国内阀门的发展 . 10 第二章双缸式气动楔式闸阀结构及使用注意事项 . 12 2.1 工作原理及特点 . 12 2.1.1 双层气缸和缓冲机构 . 12 1.1.2 关阀时间可调 . 12 1.1.3 可配用回讯器（见图 2） . 12 1.1.4 耐腐防蚀的气缸 . 12 1.1.5 气缸中的密封圈 . 12 2.2 气动阀的结构及使用方法 . 14 2.2.1 气动阀的结构（见图 3） . 14 2.2.2 使用方法 . 14 2.3 气动阀的维护注意事项 . 14 第三章阀体的设计与计算 . 16 3.1 阀体的功能 . 16 3.2 阀体的选材 . 16 3.3 阀体的结构形式和制造方法 . 17 3.4 确定阀体的结构长度和连接尺寸 . 17 3.5 结构设计与计算 . 18 3.5.1 阀座密封面的设计与计算 . 18 nts 4 3.6 阀体壁厚的设计与计算 . 20 3.7 中法兰的设计与计算 . 21 3.7.1 中腔尺寸 DN 确定 . 21 3.7.2 中法兰垫片尺寸和材料的选择 . 21 3.7.3 中法兰结构尺寸的确定 . 21 3.7.4 螺栓的总计算载荷 . 22 第四章闸板的设计与计算 . 25 4.1 闸板密封面宽度和内径的选取 . 25 4.2 闸板与阀体档宽及相应公差的计算 . 25 4.3 闸板主要结构尺寸的确定 . 26 4.3.1 闸板与阀杆头部相配合的 T 型槽尺寸 . 26 4.3.2 闸板密封面外径 . 27 4.3.3 闸板其他机构尺寸 . 27 4.4 闸板密封面比压计算 . 27 4.5 闸板强度的校核 . 28 第五章阀杆的设计与计算 . 29 5.1 阀杆总轴向力 . 29 5.1.1 关闭时楔式闸阀作用于阀杆上的力 . 29 5.1.2 开启时楔式闸板作用于阀杆的力 . 29 5.2 阀杆的直径估算 . 30 5.3 阀杆的强度校核 . 30 5.3.1 阀杆的总扭矩 . 30 5.3.2 阀杆的强度计算 . 31 5.4 阀杆的稳定性校核 . 32 5.4.1 影响因素 . 32 5.4.2 上阀杆的稳定性校核 . 33 5.4.3 下阀杆的稳定性校核 . 34 5.5 阀杆主要尺寸的确定 . 34 5.5.1 下阀杆端部结构尺寸 . 34 5.5.2 下阀杆头部结构尺寸 . 35 5.5.3 上阀杆的结构尺寸 . 35 nts 5 第六章阀盖及填料装置的设计与计算 . 36 6.1 阀盖的设计与计算 . 36 6.2 填料压盖的设计与计算 . 37 6.2.1 填料选择及填料函尺寸的确定 . 37 6.2.2 填料压盖的设计与强度校核 . 38 6.2.3 活节螺栓的设计与强度校核 . 40 6.2.4 销的选择与校核 . 41 6.3 上密封座尺寸 . 41 第七章气缸的设计与计算 . 42 7.1 气缸的直径粗估算与选取 . 42 7.2 气缸的校核 . 42 第八章其他主要零件的设计与校核 . 44 8.1 滚动轴承的选取 . 44 8.2 阀杆螺母的校核 . 44 8.3 上活塞与 T 型槽接头连接螺栓的校核 . 45 第九章结论 . 46 致谢 . 47 参考文献 . 48 nts 6 第一章绪论阀门是安装在各种管道和设备等流体输送系统中的控制部件，由阀体、阀盖、阀座、启闭件、驱动机构、密封件和紧固件等组成，具有导流、截止、调节、节流、防止倒流、分流或溢流卸压等功能。用于流体控制的阀门，从最简单的截断装置到极为复杂的自控系统，其品种和规格繁多。阀门的通径小至用于宇航的十分微小的仪表阀，大至通径达10m、重十几吨的工业管路用阀。阀门可用于控制空气、水、蒸气、各种腐蚀性化学介质、泥浆、液态金属和放射性物质等各种类型的流体流动。阀门的工作压力可从1.3x10-3MPa 到 1000MPa 的超高压。工作温度从 269的超低温到 1430的高温。阀门可采用多种传动方式，如手动、气动、液动、电动、电一气或电一液联动及电磁驱动等；可以在压力、温度及其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭。阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。阀门的种类繁多，随着各类成套设备工艺流程和性能的不断改进，阀门种类还在不断增加，且有多种分类的方法阀门在国民经济中无所不有，它与生产、建设、国防和人民生活都有着密切关系。比如在石油、天然气、煤炭、矿山的开采、提炼和输送；化工、医药、轻工、造纸、食品的加工；水电、火电、核电的电力系统；农业灌溉；冶金系统；城市和工业企业的给排水，供热、供气、排污系统；船舶、车辆、航天、国防系统；各种运动机械的流体系统等等均离不开阀门产品。本设计是以楔式弹性单闸板闸阀为设计对象，主要介绍了闸阀的结构特点和手动气动转换装置的特点，以及其工作原理。阀门设计包括很多内容，包括通用部件的设计和专用部件的设计，又包括强度、尺寸等众多计算过程。其中，设计阀门的关键在于阀门密封设计，其中阀杆的强度计算，以及稳定性计算也是重点。阀门设计整个过程包括这样几个步骤。按设计参数确定结构，进行方案论证，工作原理受力分析，强度计算，稳定性校核，材料选择，测绘总装备图和手动机构装配图和气缸及阀门的全部零件图（用 Auto CAD 绘制）。闸板密封面的受力分析，闸杆稳定性校核及阀门强度计算是重难点。其中包括这样几个重点步骤。首先对工作环境进行确定，选择合适的方案，对设计的零件进行受力分析；然后根据国家标准和推荐尺寸来确定实际尺寸；最后对强度进行校核，绘制阀门工程图。 nts 7 1.1 闸阀的定义闸阀（ gate valve）是指启闭件（闸板）沿介质流动方向（通道轴线）的垂直方向移动而实现启闭的阀门，作为截止介质使用，主要由阀体、阀盖、支架、阀杆、阀杆螺母、闸板、阀座、填料函、密封填料、上密封座、填料压盖及传动装置等零件组成。在全开时整个流通直通，此时介质运行的压力损失最小。闸阀主要由阀体、阀盖、阀杆、支架（亦有与阀盖一体）等驱动装置组成，其结构在阀体内类似闸阀一样的板状物与无相配的两阀座（或单阀座）之间垂直于流体移动，从而打开或切断流道，但闸阀只能作全开和全关 , 不能作调节和节流。闸阀适用范围广泛，主要应用于石油、化工、电力、医药火力发电厂等行业。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 5 , 介质温度不高时为 2 52 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。 1.1.1 闸阀的种类按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 :单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀 )。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的 1。 1 倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2 1 圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程来确定。有的闸阀 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。 nts 8 1.1.2 闸阀的密封原理和特点 1、密封原理闸阀不管其具体结构如何，密封基本原理可分为如下三类：（ 1）自动密封：即通过介质力，在 Q 介 Q 密封条件下，使阀门在出口端密封。（ 2）单面强制密封：即当通过阀杆轴向力作用在闸板后，进口端介质达到某一压力后流入中腔，然后通过楔紧力和介质作用力作用下出口端密封。（ 3）双面强制密封：即当通过阀杆轴向力作用在闸板后，由于楔紧力而使进出口均密封。 2、特点重量轻：本体采用高级球黑铸铁制成，重量较传统闸阀重量减轻约 20%30%，安装维修方便。 1.1.3 闸阀优点 1、流体阻力小：阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向。 2、启闭所需的力矩较小，较省力。但是与截止阀相比而言，因为无论是开是闭，闸板运动方向均与介质流动方向垂直。 3、可以使用在介质向两方向流动的环网管路上，即介质流向不受限制 , 不扰流、降低压力。 4、形体简单 , 结构长度短，制造工艺性好，适用范围广。 5、楔式闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因此流动阻力较小。 6、启闭时闸板运动方向与介质流动方向相垂直，因而启闭较为省力。 7、介质流动方向不受限制，可以两侧任意方向流过，均能达到充通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。 8、明杆楔式闸阀的传动螺纹在阀体外部，便于润滑和不受流体腐蚀。因此可根据阀杆的运动方向和位置直观地判断阀所处的启闭位置，不致因误操而造成运行故 1.1.4 闸阀的缺点 1、密封面之间易引起冲蚀和擦伤，维修比较困难。 2、外形尺寸较大，开启需要一定的空间，开闭时间长。 3、结构较复杂 ,一般闸阀都有两个密封副，给加工研磨和维修增加了一些困难。 4、密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命 nts 9 1.2 选题意义气动闸阀从八十年代进入我国。在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。随着机电一体化的趋势，以及微电子技术和计算机技术的发展，这些电动阀门在使用中出现越来越多的问题。比如控制精度不高、现场调试不方便、故障诊断方法不完善等，这就使得原有的电动阀门越来越无法适应现代工业发展的需要，必将被淘汰。因此对电动阀门这一重要的工业用机械产品进行有效的改造，提高其智能化程度，使其控制过程计算机化、通讯功能数字化、故障诊断处理智能化、检测远程化，都有着非常重要的意义。气动阀门的设计需要综合考虑阀门、执行器、气动元件以及阀门功能等多种因素，目前设计水平和制造水平与一流执行器阀门制造商还是有一定的差距，需要虚心学习，不断提高。国内外在提高阀门使用性能和使用寿命等方面进行了大量的研究工作包括阀门的可靠性分析、可靠性设计、可靠性试验和提高阀门可靠性的各种方法。许多学者针对阀门进行了深入的研究研究内容主要部分为两大部分，一部分是关于具体型号阀门失效模式的研究；另一部分是从理论的角度对一些故障机制和可靠性方法进行研究。目前在阀门可靠性研究领域密封问题、振动噪声问题和可靠性试验问题是人们关注的焦点也是难点。同时阀门作为典型的机械产品种类相当多，目前尚未有统一的规范来指导阀门的可靠性研究。因此，阀门可靠性技术研究的总结和展望对今后系统地进行阀门可靠性研究有重要的理论现现实意义。 1.3 国内外阀门的发展 1.3.1 国外阀门的发展国外阀门研究机构对阀门的设计与基础理论、新材料、新工艺、产品性能、可靠性和标准化的研究十分重视。国外阀门的科研特点如下 : (1)试验研究与新产品开发密切结合。 (2)内部研究课题与引进国外技术密切。 (3)重视高新技术在阀门上的应用研究。 nts 10 (4)重视高参数和特殊工况用阀门的试验研究。 (5)重视阀门基础理论的研究工作。 (6)重视现场试验与改进工作 5。在 50 年代以前，国外的一些国家就已经形成了独立阀门专业及其行业体系，有了阀门行业组织或者阀门专业学术组织。像美国、英国、东欧、西欧等都有了阀门行业协会，日本也有阀门工业会和阀门研究会，前苏联则有阀门设计研究院。这些阀门行业和专业组织，都是为了提高生产技术和对外竞争的需要而建立起来的。国际阀门贸易市场在最近几年中十分活跃，竞争也相当激烈，实力较强的国家则是德国和美国，其中德国是世界最大的阀门出口国 6。随着高压技术的广泛使用 , 超高压系统中的超高压阀门性能直接影响整个系统工作的可靠性、安全性、工作效率和使用寿命，所以对阀门的材料选择和结构提出了更高的要求。美国 HIP 公司的超高压针阀 , 工作压力为 690MPa 的采用奥氏体 316 不锈钢 ,工作压力 1034MPa 的采用马氏体型沉淀硬化不锈钢 17- 4PH7。 1.3.2 国内阀门的发展阀门是随着流体管路的产生而产生的。人类使用阀门已经有近 4000 年的历史了。中国古代从盐井中吸卤水制盐时，就曾在竹制管路中使用过木塞阀。公元前 1800 年，古埃及人为了防止尼罗河泛滥而修建大规模水利时，也曾采用过类似的木制旋塞来控制水流的分配。这些都是阀门的雏形。工业用阀门的大量应用，是从瓦特发明蒸汽机以后才开始的。二十世纪初出现了铸铁、铸钢、锻钢、不锈钢、铬钼钢、黄铜、球墨铸铁等各种材质的阀门。应用于各个行业，各种工矿。国内最早引进国外阀门生产技术的公司不多，后引进国外生产技术，使得国内阀门生产技术突破，质量提高，寿命加长 8。随着工业用陶瓷技术的开发成功，也出现了陶瓷材料阀门。陶瓷材料在低冲角下具有高的抗冲蚀性能 9。目前中国四大阀门未来发展前景及趋势：（ 1）工程节能阀门走向系列；（ 2）水力控制阀一阀多用；（ 3）智能电动调节阀瞄准摇控；（ 4）阀门迈向通用化 10。 2009 年 1-12 月，全国累计生产阀门 4,583,935.72 吨，比 2008 年增长了 3.74%；2010 年 1-12 月，我国阀门产量累计为 5,390,394.75 吨； 2011 年 1-12 月，我国阀门的产量为 5,958,729.61 吨； 2012 年 1-4 月我国阀门产量达 2,041,987.98 吨。在我国目前的阀门市场上，除低压阀门达到国际市场能接受的水平外，高压阀门仍nts 11 然需要依靠进口 11。从产品情况来看，我国阀门行业目前已经能生产十几大类产品，如闸阀、截止阀、球阀、蝶阀、安全阀、止回阀、节流阀、旋塞阀、减压阀、隔膜阀、疏水阀、紧急切断阀等，最高使用温度达到 570，最低为 -196，最高压力为 600MPa，最大通径达到 5350 毫米 12。阀门产品市场的强劲需求，国有经济持续稳定发展，固定资产投资逐步扩大。尤其是几项世纪工程“西气东输”、“西电东送”、“南水北调”等项目的开工需要大量的阀门产品配套；另外，我国正面临着工业化时代的到来，石化行业、电力部门、冶金部门、化工行业和城市建设等使用阀门大户将增强对阀门产品的需求 13。西气东输为代表的油气输送管线的建设和快速发展，我国高压管线阀门的设计制造技术有了重要突破，特别是成功研制开发了用于主管线口径为 NPS40 和 NPS48、压力为 Class600 和 Class900 的高压大口径全焊接球阀，打破了国外阀门企业对于该领域的垄断 14。电动和气动两种驱动形式的闸阀，是现在使用最为广泛的闸阀类型，电动闸阀和气动闸阀随着阀门技术的不断进步，向着高技术、高规格、抗腐蚀、寿命长的方向发展，两者工作性能的提高，使其在行业中占的比重越来越大，得到更多的市场发展空间 15。 nts 12 第二章双缸式气动楔式闸阀结构及使用注意事项 2.1 工作原理及特点该气动阀以 (0.4 0.6)MPa（表压）净化压缩空气作为工作动力，推动活塞，带动闸板作垂直于流体的位移，实现开启或关闭阀门的目的。 2.1.1 双层气缸和缓冲机构双层气缸和缓冲机构的工作原理，按闸阀工作的四个阶段分述如下（见图 1）。（ 1）闸阀开启前阶段：上层气缸的活塞（以下简称上活塞）和下层气缸的活塞（以下简称下活塞）同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的最大静摩擦力，带动闸板上升。压缩空气由上气缸的下气室，经由设置在隔板内的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另特定通道排出气缸体外。（ 2）闸阀开启的后阶段：在闸板稍开启以后，下活塞就运行到了上死点，闸板在上活塞带动下，继续提升，直至到了全开位置。（ 3）闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。（ 4）闸阀关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，直至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使间板楔得过紧，同时还保护了密封面，免受猛烈冲击而损坏。 1.1.2 关阀时间可调通过调整，安装在隔板上的缓冲机构，还可以在一定范围内调整闸阀关闭的时间。 1.1.3 可配用回讯器（见图 2）本阀可以配用电的或气的回讯器，用以发送阀门开关状态信息。因此，使用本阀可以实现远距离控制、集中控制和自动控制。 1.1.4 耐腐防蚀的气缸本阀的气缸选用无缝钢管制造，内表面镀铬，并经抛光处理，具有摩擦力小、不易锈蚀、高硬度、寿命长等优点。 1.1.5 气缸中的密封圈采用耐油橡胶 O 形密封圈，密封性能可靠，维修时更换方便。 nts 13 图 1 气动阀的工作状况 nts 14 图 2 气动阀的控制电路 2.2 气动阀的结构及使用方法 2.2.1 气动阀的结构（见图 3）该阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞，活塞杆、隔板连同缓冲机构、手动机构、气动手动转换装置和阀盖填料箱装置等部分组成。 2.2.2 使用方法阀门气动时，上活塞行至行程上端点可顶上上回讯器，使之发讯；下活塞行至行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。 2.3 气动阀的维护注意事项 (1) 本阀在使用中，要求将闸板全开全关，不允许将闸阀打开一部分作为调节流量的节流阀使用。否则，在介质流速的冲刷下使密封面损坏。 (2) 阀在使用期间，经常检查气源的分水过滤器、减压阀和油雾器。必要时应定期在气缸内壁加注少量润滑油。 nts 15 (3) 阀在使用期间，应视其动作频繁程度进行定期检查和维护。 (4) 供气故障时，应及时将气动转换为手动，转换时应先将转换手柄向外拉出定位销，手柄沿逆时针方向扳转，并适度转动手轮使手柄扳到位后，即可对阀门进行手动控制。当手动转换为气动时，手柄沿顺时针方向扳转复位。在操作中必须注意气动手动不得混乱，特别是转换手柄在手动的位置时，不许进行气动。图 3 气动楔式闸阀结构示意图 nts 16 第三章阀体的设计与计算阀体是阀门的重要结构要素，是连接管道的重要部件。阀体的设计时比较重要的一个部分，主要计算部分包括：阀体的壁厚，阀座密封面等。详细计算见下文。 3.1 阀体的功能阀体是阀门的重要部件之一，阀体的重量是整个阀门重量的 70%左右，对于双气缸气动楔式闸阀中阀体的重量会比通常小些。阀体的主要功能：作为工作介质的流体通道；承受工作介质的压力、温度、冲蚀和腐蚀；在阀体内部构成一个空间，设置阀座以及容纳启闭件，阀杆等零件；在阀体端部设置法兰连接结构，满足阀门与管道系统的安装要求；承受阀门启闭载荷和在安装使用过程中，因温度变化、震动、流体冲击等影响产生的附加载荷；安装过程中作为阀门总装配的基础。 3.2 阀体的选材制造阀门的材料必须根据下列因素来选择：（ 1）工作介质的压力、温度和特性；（ 2）该零件的手里情况和在结构中应起的作用；（ 3）有较好的工艺性（包括铸造、加工、热处理、焊接工艺性）；（ 4）成本和国家资源情况。可供制造阀门零件用的材料牌号很多，包括各种不同的钢材、有色金属及其合金，各种非金属材料等。但是为了减少供应储备上的困难，我们已经进行了材料选用方面的标准化工作，便于既满足与设计要求，又方便生产。目前，我国有关部门正在对新材料进行大量的实验研究工作，如新的钢种、工程塑料和新的密封面堆焊材料等，这些材料的出现无疑亦给阀门制造业创新提供了条件。本次设计中适用于压力 P2.5MPa，介质温度 T200 的低压阀门，常用牌号有HT20-40、 HT25-47、 HT30-54 等，其机械性能按照 GB/T 12226-2005通用阀门灰铸铁nts 17 件技术条件的规定。但是由于经济发展，使用铸铁的成本和使用铸钢的成本不相上下了，使用 IG-25 的钢材能够获得更好的机械性能。本设计中决定使用 IG25，其机械性能等查阀门设计 P321 页， GB979-67。 3.3 阀体的结构形式和制造方法由闸阀的公称压力 PN=40MPa，公称通径 DN=300mm，通常情况阀体在结构允许的条件下使用圆形中腔，圆形中腔较之其他形状的中腔受力较好。阀体与阀盖按要求选择法兰连接，阀体采用整体铸造的制造形式，流道采用全通形式。 3.4 确定阀体的结构长度和连接尺寸 GB/T 12221-2005金属阀门结构长度表 7 法兰连接闸阀结构长度，参考公称设计参数确定公称压力 PN=40MPa，公称通径 DN=300mm 的楔式闸阀结构长度为 1321mm。阀体与管道采用法兰连接，根据阀门的公称压力与公称通径查 GB 9113.4-88，选取凸面整体钢制法兰。材料为 Q345R 标准号 GB713，其结构及尺寸查 P3637 图 8.2.1、表8.2.1-1 得：图 3-1 整体法兰表 3-1-1 整体法兰 nts 18 3.5 结构设计与计算 3.5.1 阀座密封面的设计与计算 1）阀座密封面内径和宽度的选取阀座密封面内径，对于堆焊的密封面，由于堆焊工艺的要求，一般取比内径大 45mm；对于非堆焊的密封面，去与阀座内径相等。本设计属于堆焊，故取阀座密封面内径D=300+5=305mm。阀座密封面的宽度一般取公称通经的201501，并且随着公称通经的增大，密封面宽度与工程通径之比逐渐减小。除了采用如钴铬钨硬质合金等较好的材料密封面宽度取较小之外，一般阀座密封面宽度最好不小于 5mm。故取阀座密封面宽度 =10mm。由 JB 5211-2008-T阀门零部件闸阀阀座确定的阀座结构如下：图 3-2 阀座其中 b=8， D=300 1.0， D1=336， D2 = 303， D3=305， C=3 H=24 2）密封面形式的选取按照介质静压力与介质密封力的不同关系，闸板与阀座之间的密封有三种形式：自动密封、单面强制密封、双面强制密封。本设计采用单面强制密封。这种形式的密封在介质进口端闸板与阀座密封面之间是不密封的，这里或者根本没有比压力，或者只有比密封比压小的比压力；在介质出口一边闸板与阀座密封面之间的密封性由阀杆轴向力来强制地加以保证，当没有介质时，密封面上的额比压力不得小于密封比压。这是在介质静压力小于密封力时所必须采取的强制密封的一种，也是通常采用的一种。 3）单面强制密封的受力分析和密封面比压的计算作用在阀门上的出口端阀座密封面的比压要比进口端大，其值按下列公式计算： nts 19 密封面上介质静压力 2Q4M J M N mD b P （ 3.1） 23 0 5 1 0 4 043 1 1 7 . 2 4 8KN 其中： DMN密封面内径 bM阀座密封面宽度 P计算压力 QMJ密封面上介质静压力介质密封力（ 3.2） 3 0 5 1 0 1 0 65 9 . 3 7 6 KN 其中： qMF 密封压力，由阀门设计 P170表 8-1查得 MF3 . 5 + P N 3 . 5 4 0q =
